四平热电一期恢复3号炉建设工程锅炉专业施工组织设计.docx

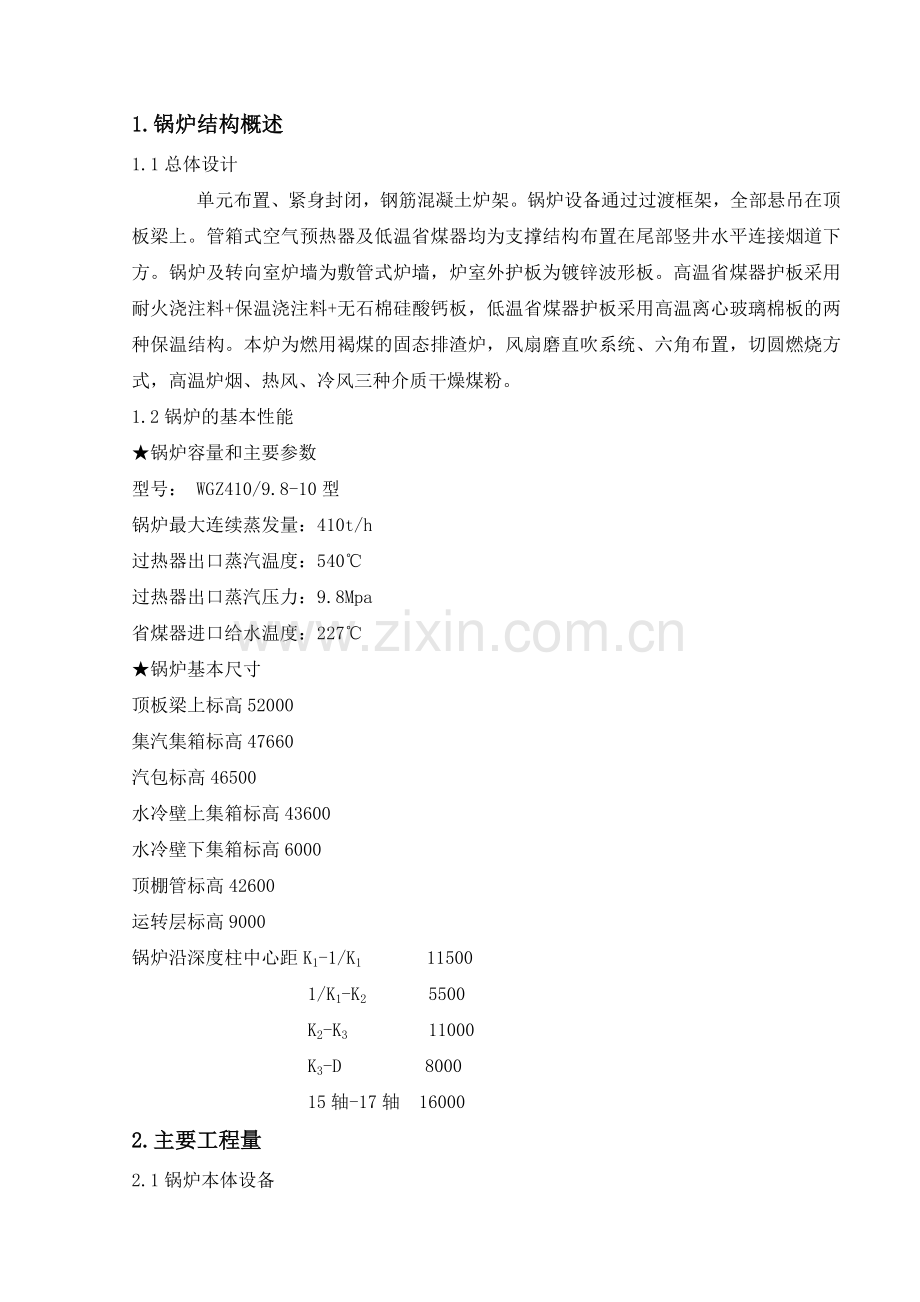

1.锅炉结构概述
1.1总体设计
单元布置、紧身封闭，钢筋混凝土炉架。锅炉设备通过过渡框架，全部悬吊在顶板梁上。管箱式空气预热器及低温省煤器均为支撑结构布置在尾部竖井水平连接烟道下方。锅炉及转向室炉墙为敷管式炉墙，炉室外护板为镀锌波形板。高温省煤器护板采用耐火浇注料+保温浇注料+无石棉硅酸钙板，低温省煤器护板采用高温离心玻璃棉板的两种保温结构。本炉为燃用褐煤的固态排渣炉，风扇磨直吹系统、六角布置，切圆燃烧方式，高温炉烟、热风、冷风三种介质干燥煤粉。
1.2锅炉的基本性能
★锅炉容量和主要参数
型号： WGZ410/9.8-10型
锅炉最大连续蒸发量：410t/h
过热器出口蒸汽温度：540℃
过热器出口蒸汽压力：9.8Mpa
省煤器进口给水温度：227℃
★锅炉基本尺寸
顶板梁上标高52000
集汽集箱标高47660
汽包标高46500
水冷壁上集箱标高43600
水冷壁下集箱标高6000
顶棚管标高42600
运转层标高9000
锅炉沿深度柱中心距K1-1/K1 11500
1/K1-K2 5500
K2-K3 11000
K3-D 8000
15轴-17轴 16000
2.主要工程量

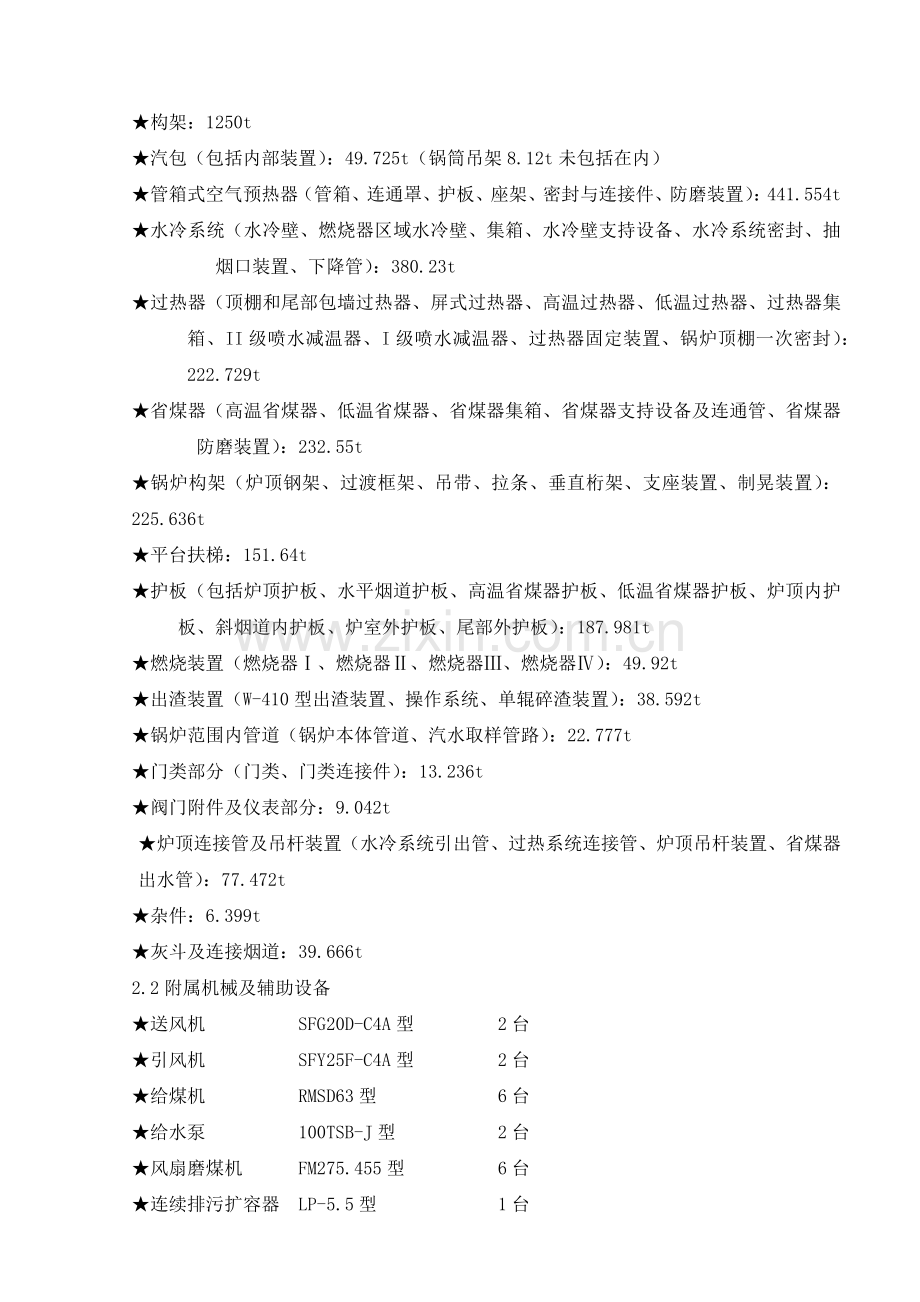

2.1锅炉本体设备
★构架：1250t
★汽包（包括内部装置）：49.725t（锅筒吊架8.12t未包括在内）
★管箱式空气预热器（管箱、连通罩、护板、座架、密封与连接件、防磨装置）：441.554t
★水冷系统（水冷壁、燃烧器区域水冷壁、集箱、水冷壁支持设备、水冷系统密封、抽烟口装置、下降管）：380.23t
★过热器（顶棚和尾部包墙过热器、屏式过热器、高温过热器、低温过热器、过热器集箱、II级喷水减温器、I级喷水减温器、过热器固定装置、锅炉顶棚一次密封）：222.729t
★省煤器（高温省煤器、低温省煤器、省煤器集箱、省煤器支持设备及连通管、省煤器防磨装置）：232.55t
★锅炉构架（炉顶钢架、过渡框架、吊带、拉条、垂直桁架、支座装置、制晃装置）：225.636t
★平台扶梯：151.64t
★护板（包括炉顶护板、水平烟道护板、高温省煤器护板、低温省煤器护板、炉顶内护板、斜烟道内护板、炉室外护板、尾部外护板）：187.981t
★燃烧装置（燃烧器Ⅰ、燃烧器Ⅱ、燃烧器Ⅲ、燃烧器Ⅳ）：49.92t
★出渣装置（W-410型出渣装置、操作系统、单辊碎渣装置）：38.592t
★锅炉范围内管道（锅炉本体管道、汽水取样管路）：22.777t
★门类部分（门类、门类连接件）：13.236t
★阀门附件及仪表部分：9.042t
★炉顶连接管及吊杆装置（水冷系统引出管、过热系统连接管、炉顶吊杆装置、省煤器出水管）：77.472t
★杂件：6.399t
★灰斗及连接烟道：39.666t
2.2附属机械及辅助设备
★送风机 SFG20D-C4A型 2台
★引风机 SFY25F-C4A型 2台
★给煤机 RMSD63型 6台
★给水泵 100TSB-J型 2台
★风扇磨煤机 FM275.455型 6台
★连续排污扩容器 LP-5.5型 1台
★定期排污扩容器 DP-3.5型 1台
★暖风器疏水泵 50Y60X2型 2台
★暖风器疏水箱 1台
★润滑油冷油器 GLL-60m2 2台
★工作油冷油器 GLL-60 m2 2台
2.3六道配制工作量
★高温炉烟管道 117.059t
★送粉管道 44.266t
★冷风道 62.537t
★原煤管道 12.742t
3.锅炉水容积
名称
水压试验时水容积（m3）
运行状态水容积（m3）
水
冷
系
统
汽包
31
12
下降管
22
22
水冷壁
45
45
水冷壁引出管
7
7
过
热
器
顶棚及尾部包墙过热器
11

屏式过热器
6

高温过热器
13

低温过热器
10

过热器引出管
6

省煤器
省煤器
资料不全

连接管及引出管
资料不全

总计

4.与土建交叉施工项目
汽包吊装通道的设置
汽包运至锅炉零米并置于安装位置的正下方，用卷扬机将其吊装就位。因此8.950m标高的K1排KL16梁与KZ11柱的KL17梁间、15轴至17轴范围内的框架梁全部暂缓施工；两道KL-17上向炉膛内延伸的挑梁及相应的平台暂缓施工。
高温省煤器吊装通道的设置
高温省煤器分两个组件，每个组件重达70t，DBQ1500/75t塔吊无法将其吊至安装位置，需在零米风扇磨基础上就地组合，并用卷扬机将其吊装就位。因此21.250m标高的K2柱和K3柱间、15轴至17轴范围内的框架梁及平台暂缓施工。
DBQ1500/75t塔吊行车通道的设置
DBQ1500/75t塔吊轨道中心线距C排中心线21.000m，由18轴向扩建端延伸至组合场。因此19轴1/K1柱暂缓施工。
5.施工现场平面布置
锅炉组合场位于一期工程锅炉间的扩建端，受热面组合布置于此。受场地限制烟风道配制加工布置在煤场处的设备置放场，设备到货后也放置到该区域。具体组件场地划分见布置图。
6.主要施工机械配置及布置
锅炉主吊机械选用一台DBQ1500/75t型塔式起重机，轨道中心线布置在2号炉右侧、距C轴土建框架21m位置，为保证75t塔吊作业半径19轴土建框架暂不施工，塔吊横向中心线与18轴的最小距离限定在9.5m。在锅炉组合场布置一台辅助BM500型50t履带吊，六道配制场布置一台KH150-2型40t履带吊。
7.力能供应
7.1 压缩空气
锅炉组合场内布置一台0.6m3/min空压机做为锅炉组合场管排、组件的使用汽源，由于本台锅炉组合场地较小，现场采用胶皮管道输送。
7.2氧、乙炔气
在物资库存放氧、乙炔气瓶。受热面组合场采用钢笼分装氧、乙炔气瓶进行管道输送，管道布置根据组件场地划定。六道配制场地不采用集中供应和母管输送，现场采用散瓶供汽。

大件吊装级网络表
序号
名称
单位
数量
日期
1
炉顶放线平台
个
3

2
柱头调整
个
8

3
顶板支座吊装
个
8

4
主梁DL-2吊装
件
1

5
主梁DL-1吊装
件
1

6
次梁DL-5吊装
件
1

7
次梁DL-6吊装
件
2

8
主梁DL-3吊装
件
1

9
次梁DL-8吊装
件
1

10
次梁DL-9吊装
件
2

11
次梁DL-10吊装
件
2

12
垂直桁架DL-15吊装
件
2
11月4日
13
主梁DL-4吊装
件
1
11月5日
14
次梁DL-11吊装
件
1
11月6日
15
次梁DL-12吊装
件
2
11月6日
16
中过渡框架（左侧）吊装
件
1
11月8日
17
中过渡框架（右侧）吊装
件
1
11月9日
18
后水冷灰斗寄存
件
1
11月9日
19
前水冷灰斗寄存
件
1
11月9日
20
中过渡框架吊带寄存

11月10日
21
侧包墙寄存
件
2
11月11日
22
侧水侧包墙寄存
件
2
11月11日
23
后包墙组件寄存
件
1
11月12日
24
低过集箱组件吊装
件
1
11月12日
25
高过段集箱组件吊装
件
2
11月12日
26
高过热段集箱组件吊装
件
1
11月12日
27
后水悬吊管组件吊装
件
4
11月12日
28
左水下部组件寄存
件
1
11月13日
29
左水上部后组件寄存
件
1
11月13日
30
左水上部中组件寄存
件
1
11月13日
31
左水上部前组件寄存
件
1
11月13日
32
屏过集箱组件寄存零米
件
1
11月13日
33
屏式过热器管排寄存零米
件
14
11月13日
34
右水下部组件寄存
件
1
11月15日
35
低温过热器管排吊装
件
85
11月15日～17日
36
高温过热器管排吊装
件
85
11月18日～20日
37
后水中部组件寄存
件
1
11月21日
38
后水上部组件吊装
件
1
11月21日
39
前水上部组件寄存
件
1
11月21日
40
前水中部组件寄存
件
1
11月21日
41
前顶棚过热器寄存
件
1
11月21日
42
前过渡框架（左侧）寄存
件
1
11月22日
43
前过渡框架（右侧）寄存
件
1
11月22日
44
DL-1和DL-2间DL-7缓装梁吊装
件
2
11月22日
45
DL-1和DL-2间DL-7垂直桁架吊装
件
2
11月22日
46
前过渡框架（左侧）安装
件
1
11月23日～24日
47
前过渡框架（右侧）安装
件
1
11月25日～26日
48
右水上部组件吊装
件
1
11月27日
49
前水上部组件倒钩
件
1
11月27日
50
前水中部组件倒钩
件
1
11月27日
51
前顶棚过热器倒钩
件
1
11月27日
52
汽包临时吊挂
件
1
11月28日
53
汽包支座安装
件
4
11月28日
54
汽包就位
件
1
11月28日
55
降水管寄存
件
12
11月29日
56
前水上部组件就位、找正标高
件
1
11月30日
57
前水中部组件吊挂在上部组件上
件
1
11月30日
58
前顶棚过热器倒钩
件
1
12月1日
59
屏式过热器集箱吊装
件
1
12月1日
60
屏式过热器管排吊装
件
14
12月1日
61
前顶棚过热器就位
件
1
12月1日
62
汽包底部护板安装
件
1
12月1日
63
降水管上段提升至安装位置
件
6
12月1日
64
高温省煤器后护板寄存
件
1
12月2日
65
高温省煤器前护板寄存
件
1
12月2日
66
后水斜包墙寄存
件
1
12月2日
67
左、右侧省煤器吊挂管寄存
件
2
12月2日
68
后过渡框架（左侧）寄存
件
1
12月2日
69
后过渡框架（右侧）寄存
件
1
12月2日
70
DL3～4间的缓装梁DL13吊装
件
2
12月3日
71
DL3～4间的垂直桁架DL16吊装
件
2
12月3日
72
后过渡框架就位
件
2
12月4日
73
后包墙组件就位
件
1
12月5日
74
侧包墙组件就位
件
2
12月5日
75
侧水侧包墙就位
件
2
12月5日
76
右侧水冷壁上部组件就位
件
1
12月5日
77
左侧水冷壁上部组件就位
件
3
12月5日
78
右侧水冷壁下部吊挂在上部
件
1
12月5日
79
左侧水冷壁下部吊挂在上部
件
1
12月5日
80
高温省煤器侧护板吊装
件
2
12月6日
81
后水斜包墙组件就位
件
1
12月7日
82
高温省煤器前后护板就位
件
1
12月7日
83
水平烟道斜护板吊装
件
1
12月7日
84
4.00m标高尾部构架梁组件吊装
件
2
12月8日
85
下部预热器管箱吊装
件
12
12月8日
86
9.00m标高尾部构架梁组件吊装
件
2
12月9日
87
第一层中部预热器管箱吊装
件
12
12月9日
88
中部管箱两层间支撑梁组件吊装
件
2
12月10日
89
第二层中部预热器管箱吊装
件
12
12月10日
90
下级省煤器护板组件吊装
件
4
12月11日
91
下级省煤器支撑梁安装
件
8
12月11日
92
上部预热器管箱吊装
件
12
12月12日
93
水平连接烟道组件寄存
件
2
12月12日
94
水平连接烟道吊杆梁吊装
件
4
12月12日
95
低温省煤器蛇形管排吊装
片
152
12月13～15日
96
高温省煤器组件与吊挂管对接
件
2
12月16日
97
高温剩煤器组件吊装
件
2
12月17日
98
灰斗零部件寄存

12月18日

9.主要施工机具配备计划
序号
名称
规格型号
单位
数量
1
水准仪

台
1
2
经纬仪

台
1
3
可移式型材切割机
J1G-400
台
1
4
电动角向磨光机
φ100
台
10
5
电动角向磨光机
φ125
台
4
6
磨具电磨
S1J-25
台
10
7
套筒扳手
35件
套
1
8
手枪电钻
J1Z-6B
台
2
9
手枪电钻
J1Z-13B
台
2
10
手拉葫芦
10T
台
4
11
手拉葫芦
5T
台
4
12
手拉葫芦
3T
台
10
13
手拉葫芦
2T
台
30
14
手拉葫芦
1T
台
20
15
螺旋千斤顶
16T
台
4
16
螺旋千斤顶
8T
台
4
17
螺旋千斤顶
5T
台
4
18
游标卡尺
150MM
把
2
19
百分表
0-10
台
2
20
千分表
表圆直径42MM
台
2
21
千分表架

台
4
22
塞尺
塞尺片长度150MM
把
2
23
塞尺
塞尺片长度300MM
把
1
24
直嘴式轴用挡圈钳
175MM
把
5
25
弯嘴式轴用挡圈钳
175MM
把
5
26
铁水平尺
400MM
把
10
27
框式水平尺
150mm
台
2
28
合相水平尺
200mm
台
2
29
宽坐角尺
200×125 1级
把
4
30
螺距规
公制\英制各1
把
2
31
钢板尺
1000MM
把
5
32
钢板尺
500MM
把
5
33
钢板尺
300MM
把
10
34
钢板尺
150MM
把
10
35
盘尺
50M
把
4
36
盘尺
30M
把
4
37
钢卷尺
5M
把
50
38
平锉
200MM,锉纹号4
把
10
39
半圆锉
150MM,锉纹号3
把
10
40
三角锉
200MM,特窄型
把
5
41
圆锉
150MM,锉纹号3
把
10
42
划线规
普通500MM
把
2
43
划线规
普通160MM
把
2
44
三角刮刀
350MM
把
2
45
平刮刀
350MM
把
2
46
管钳子
300MM
个
2
47
一字型螺丝刀
200MM
把
5
48
一字型螺丝刀
150MM
把
5
49
十字型螺丝刀
200MM
把
5
50
十字型螺丝刀
150MM
把
5
51
钳子
200MM
把
5
52
尖嘴钳
160MM
把
5
53
断线钳
900MM
把
1
54
眼睛扳手

套
2
55
活扳手
10″
把
20
56
活扳手
12″
把
20
57
活扳手
15″
把
10
58
活扳手
18″
把
5
59
大锤
8.2KG
把
15
60
手锤
1.1KG
把
20
61
线坠
0.25KG
只
5
62
线坠
0.5KG
只
10
63
布剪子
12″
把
5
64
铁剪子
12″
把
2
65
铁剪子
16″
把
2
66
油盆

个
5
67
手电筒

个
20
68
工具袋

个
30
69
塑料桶
10KG
只
5
70
塑料桶
25KG
只
5
71
氧气带

米
800
72
乙炔带

米
800
73
氧气表

块
20
74
乙炔表

块
20
75
割把

个
25
76
烤把
大\小
个
4
77
刨锛

个
10
76
空压机

台
1
10.主要施工方案及重大施工技术措施
10.1锅炉钢结构安装
10.1.1概述
★由于炉顶钢架和受热面之间存在过渡框架这种吊挂结构，为避免频繁采用缓钩吊装方式，炉膛两水冷壁及包墙过热器由过渡框架和土建框架之间垂直吊入。因此两侧的平台扶梯受热面吊装前暂不安装，施工人员只能攀爬临时爬梯进行吊装作业。
★为保证爬梯在施工人员上下时不晃动，相邻两固定点之间距不能大于2米。为保证施工人员使用方便，爬梯不能紧贴柱子侧面，临时爬梯距离柱子侧面100～150mm为宜。抱卡用角铁制作，用螺杆固定在柱子上，角铁和柱子之间加垫胶皮（5～6mm）以防抱卡脱落、滑动。
★在抱卡制作中要求角铁和圆钢用无齿锯切割，角铁用机械钻孔，不准用割把开孔，焊接的焊缝高度不能低于6mm，所选用的螺杆和紧力必须经校核计算。抱卡上的脚手板和抱箍必须牢固可靠，接触不滑动，抱卡上的临时平台、护栏齐全牢固且制作要求统一、美观。
10.1.2炉顶钢架吊装
★炉顶钢架由4个主梁和21根次梁组成，根据炉顶钢架的结构形式以及主吊机械DBQ2000/80型80t塔式起重机的布置情况，组合及吊装形式如下所述。
★先吊主梁DL-3，重23.146t。
吊装主梁DL-2，地面带上2件次梁DL-9，重27.365t。塔吊作业半径为26.876m，最大
吊重为34.2t。
★吊装主梁DL-1，地面带上1件次梁DL-5和2件次梁DL-6，重25.7t。塔吊作业半径为28.434m，最大吊重为31.8t注意2件次梁DL-7和2件垂直桁架DL-14均缓装，预留做水冷壁及前过渡框架的吊装通道。
★吊装主梁DL-3，重23.146t。
★吊装主梁DL-2和 DL-3间的连接次梁，即先吊次梁DL-8、再分别对称吊装2件次梁DL-9、2件次梁DL-10、2件垂直桁架DL-15。
★吊装主梁DL-4重12.092t，
★吊装主梁DL-3和 DL-4间的连接次梁，即先吊次梁DL-11、再对称吊装2件次梁DL-12，注意2件次梁DL-13和2件垂直桁架DL-16均缓装，预留做包墙过热器及中、后过渡框架的吊装通道。
10.1.3炉顶钢架安装注意事项
★在主梁柱头到顶前由土建单位在柱头外侧增装预埋件，以便安装柱顶临时放线平台。但注意K3框架的预埋件设置在炉前侧。
★主梁DL-1和 DL-2间的净空距离为11480。次梁DL-5和DL-6（梁高1000mm、梁宽700mm）在两端均割掉20mm，则梁顶平面最大对角线长为11442mm；次梁DL-7（梁高1300mm、梁宽1010mm）在两端均割掉30mm，则梁顶平面最大对角线长为11445mm。长度缩小的次梁在斜向置放在主梁顶面及支撑卡头间后，缓慢地水平扭转至与主梁垂直的方向后，平移次梁直至置放在支撑卡头上。考虑到设备制造误差为保证平移顺畅，需在次梁已有的豁口处切割20mm。次梁和主梁对接后的加强板应两侧均焊接。
★主梁DL-2和 DL-3间的净空距离为5480。次梁DL-8（梁高1000mm、梁宽780mm）在两端均割掉30mm，则梁顶平面最大对角线长为5447mm；次梁DL-9（梁高1000mm、梁宽1010mm）在两端均割掉30mm，则梁顶平面最大对角线长为5436mm；次梁DL-10（梁高1300mm、梁宽980mm）在两端均割掉40mm，则梁顶平面最大对角线长为5459mm。其余施工做法与上同理。
★主梁DL-3和 DL-4间的净空距离为10980。次梁DL-11（梁高1000mm）、DL-12（梁高1100mm）、DL-13（梁高1100mm）、梁宽均为780mm在两端均割掉30mm，则梁顶平面最大对角线长为10928mm。其余施工做法与上同理。
★锅炉钢构架组合时应注意焊接顺序和留有适当的焊接收缩余量，避免焊接后组合尺寸超出允许偏差
★主梁构件在吊装前，首先应地面进行检验和消缺，校核主梁的各项几何尺寸偏差：全长±15mm、高度±3 mm、宽度±5 mm、主梁两端支点间±10 mm、次梁全长0～-10 mm、主梁的旁弯度和扭转值不大于全长的1/1000且不大于10 mm。
10.1.4过渡框架吊装方案
概述：
★以左右侧为分界，前框架分两片吊装，中框架分两片吊装，后框架分两片吊装。
★考虑到预留侧水冷壁及侧水侧包墙垂直吊装通道的需要，前框架两侧次梁GL-1、GL-2间的连接梁暂不组合，中框架两侧次梁GL-1、GL-3间的连接梁暂不组合。
★各框架吊装前应将相应吊带在地面安装好，吊带安装前应在平台上组合拉直。吊带地面安装时应将框架下面部分焊好，上端待吊到位时再焊接。吊带应现场用[10加强。
★前左框架组件上带9根吊带，前右框架组件上带6根吊带；中左框架组件上带6根吊带，中右框架组件上带4根吊带；后左框架组件上带6根吊带，后右框架组件上带4根吊带。
★各框架组件吊装前应将受热面吊杆全部带上。各框架组件底部受热面吊杆孔应适度扩大，以便于穿装吊杆。吊杆穿装后应大致好连接耳板标高，并略高于安装标高以便于日后找正尺寸。
★中过渡框架吊装：由DL3～DL4主梁间的左右侧预留孔进入。
★后过渡框架吊装：由DL3～DL4主梁间的左右侧预留孔进入，由于存在缓装钢架次梁，此部框架先寄存，待缓装梁安装完毕框架上的吊带才能就位焊接固定。
★前过渡框架吊装：由DL1～DL2主梁间的左右侧预留孔进入，由于存在缓装钢架次梁，此部框架先寄存，待缓装梁安装完毕框架上的吊带才能就位焊接固定。
10.2锅炉受热面安装
10.2.1概述
★锅炉受热面的安装顺序和方法是影响工期的关键，通过总结以往机组的安装经验，针对本工程特点制定如下受热面施工方案。
★主梁DL1-DL2间的右侧次梁DL-6、DL-7暂不安装，寄存完前顶棚过热器再安装。
★主梁DL3-DL4间的右侧次梁DL-12、DL-13暂不安装，寄存完后包墙过热器再安装。
★前过渡框架左右两侧的次梁框架暂不组装，吊装完左右侧水冷壁后再安装。
★后过渡框架左右两侧的次梁框架暂不组装，吊装完左右侧包墙后再安装。
★吊装汽包时妨碍汽包垂直吊装的炉前及两侧平台梯子预留。
★吊装尾部低温省煤器时左右侧标高17.4m、20m、22m的水平运输通道妨碍吊装的梯子平台等结构预留。
★由于前中部和燃烧器区域水冷壁组件重31.86t，后中部和燃烧器区域水冷壁组件重26.5t，下部冷灰斗组件重10.9t，为保证前后中部和燃烧器区域水冷壁组件和上部组件对口焊接时手拉葫芦载荷强度足够，冷灰斗组件不得直接吊挂在水冷壁组件上，只能临时寄存在土建连梁上。
★由于燃烧器区域的散管在地面不能形成结构件，还需高空对口，因此该处的耐热混凝土暂不能地面浇注。
★后水斜包墙组件不与后水上部组装，在高低温过热器及后水上部吊装之前寄存到位。
★所有主要通道的平台安装完毕。
10.2.2水冷壁吊装方案
★水冷壁按供货方式分为上段水冷壁、中段水冷壁和下段水冷壁、燃烧器区域水冷壁等几个部分。
★左右侧水冷壁的每一段按№1、№2、№3三片供货、前后侧水冷壁的每一段按№1、№2、№3、№4四片供货。
★左侧水冷壁共分成左上部№1、左中部№1；左上部№2、左中部№2；左上部№3、左中部№3；燃烧器区域水冷壁、左下部水冷壁四个组件进行吊装。
★右侧水冷壁共分成右上部、右中部；燃烧器区域水冷壁、右下部水冷壁两个组件进行吊装。右上部、右中部组件重27.7t，外形尺寸23940×9360；燃烧器区域水冷壁、右下部组件重21.4t，外形尺寸13660×9360。
★前水冷壁共分成前上部；前中部和燃烧器区域水冷壁、下部冷灰斗三个组件进行吊装。前上部24.8t，外形尺寸12300×9840；前中部和燃烧器区域水冷壁组件重31.86t，外形尺寸19060×9840；下部冷灰斗组件重10.9t，外形尺寸6950×9840。
★后水冷壁共分成后上部；后中部和燃烧器区域水冷壁、下部冷灰斗三个组件进行吊装。后上部17.6t，外形尺寸15300×9840；后中部和燃烧器区域水冷壁组件重26.5t，外形尺寸15650×9840；下部冷灰斗组件重10.9t，外形尺寸6950×9840。
★炉膛水冷壁共49片（其中前墙16片、后墙20片、左右墙各13片），均采用75t塔吊与50t履带吊联合抬吊，75t塔吊单车存放的方式。吊装顺序自下而上，由后至前，由左至右。
10.2.3过热器吊装
★吊装：高低温过热器、屏式过热器均采用卷扬机单片吊装方法，吊装时合理选择吊点保证吊装后管排平整度。屏过存放采用钢丝绳吊挂，高低温过热器存放采用吊钩悬吊在临时吊挂梁上。
★低温过热器出入口集箱组合成一个组件，屏式过热器过热器出入口集箱组合成一个组件，高过热段出入口集箱组合成一个组件，高过冷段出入口集箱组合成两个组件。集箱组件先寄存零米地面，在寄存后水斜包墙前吊装就位。
★高温过热器共4种、总计85片管排、每片约重810kg，其中热段组件上分布45片管排，2个冷段组件上各分布20片管排；低温过热器共85片管排、每片约重600kg；屏式过热器共14片管排、每片重2216kg。
★后包墙管屏与尾部包墙入口集箱合成一个组件，吊装前将吊挂梁及连接吊杆一同组装。在后过渡框架（右侧）寄存前，由DL3-DL4之间的预留口进入，寄存在K3框架15-17轴之间的43.600土建连梁上。
★侧包墙管屏上端与尾部包墙出口集箱、下端与尾部包墙过渡集箱合成组件，左右侧共2件，由后过渡框架与15轴和17轴之间的空挡处垂直吊入。
★顶棚过热器共分三段、14种、258根、φ57×5无缝钢管。前顶棚过热器与顶棚入口集箱合成一个组件，待前后水冷壁组件吊装完毕，寄存在K1轴框架15-17轴之间的43.600m土建连接梁上，前过渡框架就位后再正式就位该组件。在高低温过热器、屏式过热器、后水冷壁悬吊管、高温省煤器吊挂管安装完毕，中后段顶棚管散管高空穿装。
10.2.4省煤器吊装
★省煤器分为高温省煤器、低温省煤器两种结构组件，分别布置在K2-K3 、K3 -D间。
★高温省煤器为吊挂结构，通过省煤器吊挂管吊挂在后过渡框架上；低温省煤器在尾部竖井内与空气预热器交叉布置，地面不能形成组件。根据结构特点，高温省煤器在吊装位置的正下方的风扇磨基础上就地组合，低温省煤器待尾部竖井内的设备均吊装完毕，寄存在14-15轴、17-18轴的零米地面上，通过预留的左右侧护板开口，利用临时设置的电动葫芦采用散排吊装的施工方案。
★高温省煤器共有3种、共计214片、每片单重646.4kg（未包括防磨瓦板），分为两个组合件，每个组件由蛇形管排、1个入口集箱、2个中间集箱组成，每个组件重72.059t（未包括防磨瓦板）；低温省煤器共有2种、共计152片、每片单重444kg（未包括防磨瓦板），分为四个安装组件，总重68.439t（未包括防磨瓦板），四个安装件各有1个入口集箱，左右侧的两个安装组件各共用1个出口集箱。
10.2.5受热面安装注意事项
★前、后水冷壁及后包墙管等带有一定角度的管屏，防止弯管角度的变形。管屏在装卸倒运中不允许用钢棍插入管端内作起吊点，以避免造成管屏变形或管口对接坡口的损坏。
★水冷壁、包墙上的检修绳孔、人孔等保温材料，都应地面施工，然后再吊装。
★根据技术要求，炉膛鳍片间的安装焊接一定要采用双面焊接。向火面采用间断焊接150（300）。
★在任何时候刚性梁都不允许切割成段，不允许刚性梁受力变形，刚性梁固定用的钢板，施焊时必须与水冷壁的管子全部贴紧，最大限度地保证受热面的平整度。
★刚性梁角部结构安装时，钢板条先与固定用的钢板（侧板）焊牢，然后再与鳍片焊牢。
10.2.6汽包吊装方案
★待土建框架形成后寄存在K1-KZ11柱间。使用75t塔吊送至拖运滑道，由5t卷扬机将汽包拖运至汽包安装位置下方零米。
★汽包外径φ1730mm，壁厚为65mm，全长15250mm，总重49.725t（包括内部装置），安装标高为46500mm，距炉前K1轴1560mm。加上汽包吊杆υ型链片组重量，汽包吊重约51.63t。
★汽包采取卷扬机垂直吊装的方式。炉顶钢架次梁DL-7吊装前将汽包支座和序号4链片组安装其上，大致调整好安装标高。汽包吊装前将序号1、序号2和序号3链片组一同组装成υ型链片组，υ型链片组绑扎在汽包上的就位位置，随同汽包吊装。并用[12槽钢紧贴汽包将序号3链片组固定在一起。将汽包用卷扬机提升至46500mm安装位置后，穿装序号3和4链片组之间的连接螺栓。对汽包进行精确找正，使之满足《规范》要求。
★汽包找正安装尺寸后，用I16工字钢将下降管管接头与就近的土建连梁临时固定，即和K1-1/K1之间的标高44900处的15轴、17轴土建连梁连接固定，该土建梁为1400×1600的附有预埋件的双梁。
★汽包吊杆为曲链片设计，制造时对每一组都有编号，地面组合时应按照编号进行组装，确保每一组曲链片都能紧密结合，从而避免不必要的麻烦。
★锅筒材质为低合金钢，严禁在上面引弧打火和随意施焊。锅筒到现场后用75t塔吊调整至降水管管接头垂直朝上，底部用枕木垫平。将锅筒吊架的序号1和序号2链片组组装后，分别吊至锅筒上的安装位置，使用角向磨光机反复修磨链片组。
★汽包在吊装前，首先应地面进行检验和消缺，校核汽包的纵向和横向中心线，修磨吊架链片组，使其与汽包外壁接触面积＞80%，最大局部不贴合长度≯150mm（间隙≯2mm）。
10.2.7尾部竖井内设备吊装方案
★尾部竖井内设备布置在K3-D轴框架、15-17轴范围内，由底部向上依次为空气预热器、低温省煤器、水平连接烟道等设备。由于尾部竖井内的设备结构简单，不影响锅炉本体设备的吊装，可最后进行此处的设备吊装工作。
★空气预热器的管箱共分上部、中部、下部，下部和上部每层各12个管箱，中部管箱分两层有24个管箱，合计48个管箱。上（中）部两侧管箱24件、单件重7.428t，上（中）部中间管箱12件、单件重8.145t，下部两侧管箱8件、单件重6.014t，下部中间管箱4件、单件重8.006t。
★空气预热器为支撑式结构，下部管箱通过8件自带梁（序号8）支撑在4.000m标高4件尾部构架梁上；第一层中部管箱通过8件自带梁（序号7）支撑在9.000m标高4件尾部构架梁上；第二层中部预热器管箱通过两层间8件支撑梁（序号4）、12件封板（序号5、序号6、序号9各4件）支撑在第一层中部管箱上。
★低温省煤器护板通过12件下层支撑梁【序号1（I№36a）4件、序号7（I№36a）8件】支撑在中部预热器管箱上；上部预热器管箱通过12件低温省煤器护板上层支撑梁【序号8（I№20a）4件、序号6（I№20a）8件】。
★只有通过上述的安装方式，使得竖井内的设备形成一种牢固稳定的结构，达到支撑低温省煤器蛇形管排的安装条件；须注意的是上部预热器管箱吊装前，应将低温省煤器的8件支撑梁【序号17（3.210-05-0图）】焊装在前后护板上，并在低温省煤器上层支撑梁下面安装4件临时电动葫芦单轨梁。
★左右侧的2件低温省煤器护板B（序号3）缓装作为吊装低温省煤器侧开口，已安装好防磨瓦板的蛇形管排预先寄存在14-15轴、17-18轴的零米地面上，通过电动葫芦吊至安装位置。
★由于低温省煤器护板采用高温离心玻璃棉板的保温结构，因此在低温省煤器对口焊接完毕，可将缓装的低温省煤器护板B依施工方便局部割断，吊装就位后再密封焊接。
★最后寄存2件水平连接烟道组件，注意烟道上的序号1、序号7护板各1件，2件10护板暂缓组装以便寄存方便；至此可吊装就位土建结构的4件I50a工字钢吊梁，将水平连接烟道通过恒力弹簧吊架悬吊在工字钢吊梁上。
10.2.8锅炉水压试验方案
由于本期工程为四平热电一期恢复3号炉建设。锅炉水压试验所需的上水及放水管道及其它事宜均与一期老厂系统有牵连，系统过渡与建设单位协议后方能决定。故本次施工组织设计暂不编制锅炉水压试验方案，待与建设单位商讨后另行补充。
10.2.9锅炉附属机械安装
锅炉房内的2台送风机、2台刮板给煤机、6台风扇磨及引风机内的2台引风机由于吉林省电力勘测设计院的图纸及设备厂家的相关资料未到，机械设备的检修及安装方案在本次施工组织设计中暂不编制，待资料齐全后另行补充。
10.2.10烟风系统管道安装
10.2.10.1烟风系统管道制作
圆型管道配制
★制作程序：铺板→放样→下料→卷板→组合→焊接→质量检验
★下料： 展开周长=(外径-板厚)×π
下料前首先找直角，利用"勾三股四弦五"方法，划线后应通过量取对角线核对，对角线误差不允许超过±5mm，周长偏差不允许超过±3mm。在卷制前应打坡口，角度为30°～35°，并留有1～2mm钝边。若人工切割坡口，应使用角向磨光机磨平，坡口角度均匀一致，板边应清理氧化铁，不得有毛刺。
★卷板：卷制前应沿板宽方向压弯。卷板时应有专人操作卷板机，保证弧度和圆度。卷制后的钢管应从不同方向校对，椭圆度不超过(8D)/1000，D--外径)，纵向焊缝对口错边量不超过0.1S(S为板厚)，卷制直径大于1500mm时，应在平台对正纵口，并固定临时支撑。
★组合：组合时接口处不得有氧化铁，对口间隙1～3mm，环向对口错边不超过0.1S(S为板厚)，若错口严重，不得强力对正，应调正后重新进行。管内支撑距焊口应大于30mm。相邻两纵向焊缝要求错开100mm以上，不允许出
