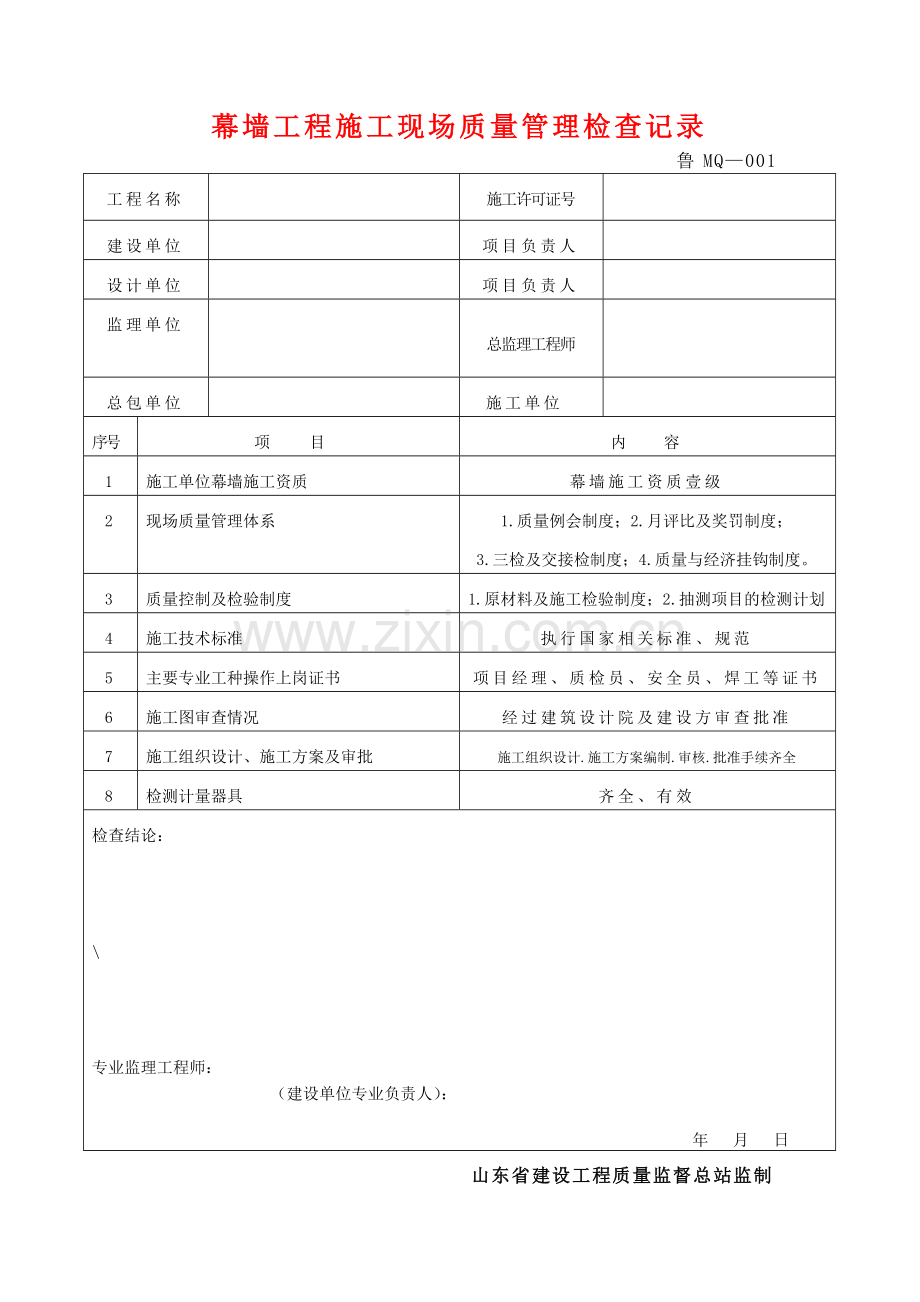

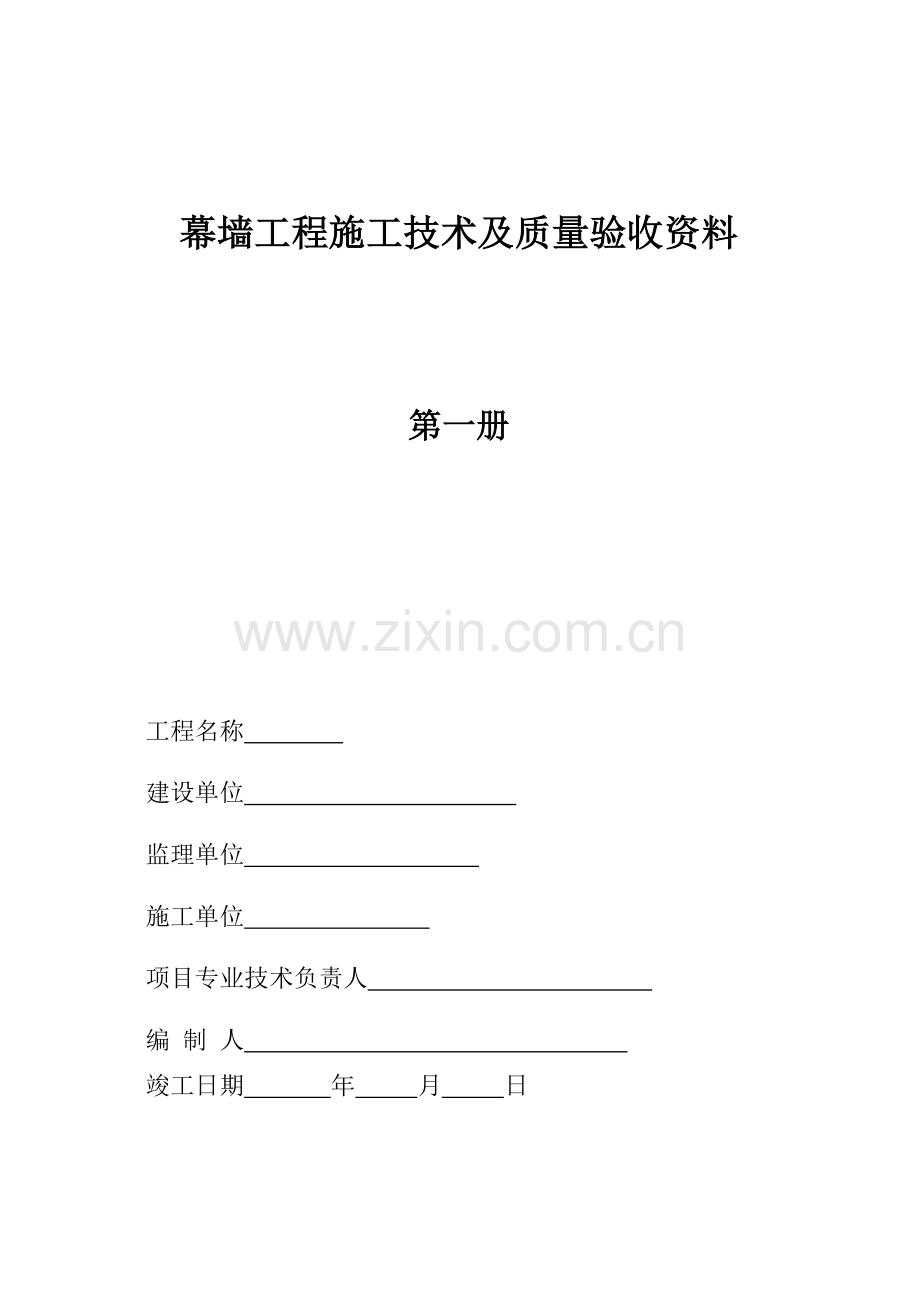

幕墙工程施工技术及质量验收资料第一册工程名称 建设单位 监理单位 施工单位 项目专业技术负责人 编 制 人 竣工日期 年 月 日幕墙工程施工现场质量管理检查记录鲁MQ001工程名称施工许可证号建设单位项目负责人设计单位项目负责人监理单位总监理工程师总包单位施工单位序号项 目内 容1施工单位幕墙施工资质幕墙施工资质壹级2现场质量管理体系1.质量例会制度；2.月评比及奖罚制度；3.三检及交接检制度；4.质量与经济挂钩制度。3质量控制及检验制度1.原材料及施工检验制度；2.抽测项目的检测计划4施工技术标准执行国家相关标准、规范5主要专业工种操作上岗证书项目经理、质检员、安全员、焊工等证书6施工图审查情况经过建筑设计院及建设方审查批准7施工组织设计、施工方案及审批施工组织设计.施工方案编制.审核.批准手续齐全8检测计量器具齐全、有效检查结论：专业监理工程师：（建设单位专业负责人）：年 月 日山东省建设工程质量监督总站监制图纸会审记录鲁MQ002工程名称会审日期序号图 号会 审 记 录问 题答 复 意 见1LMSY-01北立面活动百叶不实用将北立面活动百叶改为玻璃幕墙；玻璃幕墙制作后使玻璃颜色同大玻璃幕墙面一致施工单位（公章）项目技术负责人：参加人：设计单位（公章）设计项目负责人：参加人：建设单位（公章）项目负责人：参加人：监理单位（公章）总 监：参加人：山东省建设工程质量监督总站监制设计变更（洽商）记录鲁MQ003工程名称变更（洽商日期）2005年4 月 29日记录内容：1.I、区横梁复合铝板断面尺寸为300； 2.（2-1）、（2-4）及顶部间梁河（2-9）、（2-11）轴及顶部间梁为复合铝板； 3.其它变更双方协商决定。设计单位（公章）单位（项目）负责人：施工单位（公章）项目技术负责人：建设单位（公章）单位（项目）负责人：监理单位（公章）总监：山东省建设工程质量监督总站监制施工组织设计（施工）方案报审卡鲁MQ004送 审 报 告 （监理单位） ： 工程施工组织设计（施工方案）编制完毕报上，请批示。 申报单位 （公章） 2005 年 10 月 22 日审 批 结 论（公章）监理单位（建设单位）：总监理工程师（项目专业技术负责人）：（公章） 年 月 日山东省建设工程质量监督总站监制工程开工/复工报审表鲁MQ005工 程 名 称 （监理单位） 我方承担的 工程，已完成了以下各项工作，具备了开工/复工条件，特此申请施工，请检查并签发开工/复工指令。1、 场地“三通一平”工作 已完成 2、 报检手续办理情况 已办理 3、 图纸会审情况 已会审 4、 工程所需材料订购情况 已订购 5、 施工管理人员到位情况 已到位 承包单位（章） 湖北红太阳建设工程有限公司 项目经理 日 期 年 月 日审查意见：项目监理机构 总监理工程师 日 期 山东省建设工程质量监督总站监制技术（安全）交底记录鲁MQ006工程名称施工单位分项工程名称交底日期交底内容：项目技术负责人：交底人：接受人：山东省建设工程质量监督总站监制安装施工日志鲁MQ007年 月 日 天气： 温度 风力 级内容施工部位：施工人员：施工情况：检查情况：存在问题：处理意见：其他：记录人：山东省建设工程质量监督总站监制幕墙工程成品半成品材料合格证（试验报告）汇总表鲁MQ008工程名称施工单位序号设备产品、材料名称进场日期数 量合格证号使用部位见证取样试验情况备 注1后置埋件2005-10-24190块/幕墙与主体连接部位合格2 化学螺栓2005-10-24760套/幕墙与主体连接部位合格3不锈钢螺栓2005-10-241270套/龙骨与连接件的连接合格4防锈漆2005-10-2445公斤/后置埋件合格5焊条2005-10-24100公斤/龙骨、后置埋件合格6连接件2005-10-241296件/龙骨与后置埋件的连接合格7铝型材2005-10-1913.2吨/铝龙骨合格8防火岩棉2005-10-30100块DR02006幕墙防火部位合格9钢化镀膜玻璃2005-12-161560/玻璃幕墙合格10铝塑板2005-12-1013000215051210金属幕墙合格11硅酮耐候胶2005-12-101200支1214051205幕墙合格12硅酮结构胶2005-12-10800支1218051205幕墙合格13双面胶条2005-12-105000m/玻璃幕墙合格施工单位见证取样送检人：施工单位： （公章）日期：监理单位见证取样送检人：监理单位： （公章）日期：设备进场开箱检查记录鲁MQ009设 备 名 称开关箱检 查 日 期2006年10月20 日规 格 型 号JSP总 数 量3台装 箱 单 号/检 查 质 量3台检验记录包 装 情 况包装完好随 机 文 件齐全备件与附件齐全外 观 情 况外观良好 无损坏测 试 情 况运行正常检验结果缺、损附备件明细表序 号名 称规 格单 位数 量备 注1开关箱JSP-K/1台1准用证AJHO1057872开关箱JSP-K/5台1准用证AJHO1056433开关箱JSP-F/7台1准用证AJHO105764结论：签 字建设（监理）单位施 工 单 位供 应 单 位解永泉张延春注：本表由施工单位填写并保存。山东省建设工程质量监督总站监制材料、构配件进场检验记录表鲁MQ010工程名称检验日期2006.5.13序号名称规格型号进场数量生产厂家检验项目检验结果备注合格证号1高强化学锚栓胶管RM1210000支/外观合格2化学锚栓M12*16010000套外观和直径合格检验结论：符合设计及规范要求。签字栏建设（监理）单位施工单位专业质检员专业工长检验员山东省建设工程质量监督总站监制幕墙等电位联结测试记录鲁MQ011工程名称施工单位分项工程名称监理（建设）单位 设计要求接地电阻1日 期2006年 12月 1 日序 号检测部位（区、段）导 通 检 测接地电阻测试仪表型号测试数值（）仪表型号测试数值（）1一层1/4轴7a轴ZC-80.5ZC-80.42二层F1A轴ZC-80.6ZC-80.53三层AD轴ZC-80.4ZC-80.64四层37a轴ZC-80.5ZC-70.4结 论电阻测试结果符合设计及建筑物防雷设计规范（GB50057-94）施 工 单 位监理（建设）单位试验人：专业质量检测员：项目技术（质量）负责人：（公章）监理工程师：（建设单位项目专业技术负责人）（公章）山东省建设工程质量监督总站监制幕墙接地电阻测试记录鲁MQ012工程名称施工单位分项工程名称幕墙工程接地装置安装监理（建设）单位仪表型号ZC-8日 期2006年12月 1 日接地类型防雷接地保护接地重复接地静电接地组别及实测数据10.4/20.530.640.75/678910系统完善设计要求 1 测试结论测试结果符合设计要求施 工 单 位监理（建设）单位试验人：专业质量检测员：项目技术（质量）负责人：（公章）监理工程师：（建设单位项目专业技术负责人）（公章）山东省建设工程质量监督总站监制幕墙工程施工控制网测量记录鲁MQ013工程名称测量单位图纸编号LM-01施测日期2005年 10 月 13 日坐标依据定位轴线复测日期2005年 10 月 14 日高程依据0.00线及土建方提供的50 线使用仪器经纬仪，水准仪闭 合 差2.0仪器检定日期2004年 10 月29 日控制网抄测示意图：抄测结果： 轴线前后偏差为-1.0；左右偏差+2.0；水平标高偏差+1.0；其结果符合闭合差要求。参加人员签字建设（监理）单位施 工 单 位山东津单幕墙有限公司专业技术负责人测量负责人复测人施测人注：本表由测量单位提供，城建档案馆、建设单位、施工单位各保存一份。山东省建设工程质量监督总站监制幕墙构件和组件的加工制作记录鲁MQ014工程名称施工单位部件名称后置埋件钢板数 量制作工艺（制作方法、见附构件简图）1. 按照图纸设计要求，采用Q235B级钢板采用剪板机一次加工成型，孔采取机器冲压而成。2. 加工完毕后，进行表面热镀锌处理。3. 加工粗糙度为10.5检查结果：检验合格，准许使用专业技术负责人专 业 工 长班 组 长质 检 员注：本表由施工单位填写并保存。 山东省建设工程质量监督总站监制打胶、养护环境的温度、湿度记录鲁MQ015工程名称工程部位玻璃幕墙 施工单位测 温 时 间养 护测 温 时 间养 护月日时大气温度温度湿度月日时大气温度温度湿度1217962150%12201772153%12171272353%1221972453%12171682250%12211282653%12181062050%12211662453%12181382050%12221072653%12181781550%12221392653%1219952450%12221772450%12191282653%1223952150%12191672553%12231262453%12201062453%12231652353%专业技术负责人专 业 工 长测 温 员王德军解永泉杜凡峰山东省建设工程质量监督总站监制 幕墙工程安装施工检验记录鲁MQ016建设单位工程名称工地地点设计单位施工单位总 包项目经理/分 包项目经理检验依据GB50210-2001检验类别专检检验时间2006-12-11序号检验项目检验设备名称、编号抽样部位、数量检验结果备注123456789101幕墙垂直度经纬仪14轴 32334323222幕墙垂直度经纬仪47a 轴32234232323幕墙水平度水平仪AD轴11211221214幕墙水平度水平仪DF轴21121221125幕墙表面平整度2靠尺和塞尺67轴22121221226幕墙表面平整度2靠尺和塞尺AB轴12112111227接缝直线度拉5m直线CF1轴01221012118接缝直线度拉5m直线47a轴21212112129接缝直线宽度钢直尺CF轴011010100010接缝直线宽度钢直尺26轴1101111001建设（监理）单位 专业技术 质检员： 记录员: 项目负责人: 负责人: 年 月 日山东省建设工程质量监督总站监制 幕墙淋水试验记录鲁MQ017工程名称验收日期 年 月 日试水方法现场喷水图号工程检查验收部位及情况1.AF1 4层；2.将幕墙淋水试验装置安装在被检幕墙的外表面。3.喷水水嘴距离幕墙固定在530以外；4.喷水时应在被检幕墙表面形成水幕；5.在每一检验区域喷淋面积为18001800；6.喷水量不应小于4L/.min;7.喷淋时间应持续超过5 min。实验结果1. 喷淋时间持续10 min；2. 在室内观察无渗漏现象发生。施工单位专职质检员： 实验员： 年 月 日监理（建设）单位监理工程师（建设单位项目负责人）年 月 日山东省建设工程质量监督总站监制隐蔽工程验收记录鲁MQ018工程名称隐检项目铝龙骨安装隐检日期2006年 月 日隐检部位后置埋件，铝龙骨1-6层轴线 12轴A-C轴；1/2轴A-C轴 标高0.00-25.20米 隐检依据：施工图图号 DY-12，DY-18 ，设计变更/洽商（编号 ）及有关国家现行标准等。主要材料名称及规格、型号：后置埋件钢板150*260*8 ； 化学螺栓M12*160；150系列主龙骨隐检内容：化学螺栓的埋设深度位置符合设计要求，后置埋件钢板的安装位置上下偏差小于5，左右偏差小于10。符合规范和设计要求。150系列主龙骨的安装符合设计要求，两竖龙骨之间用260插芯连接，留20伸缩缝，符合规范和设计要求，连接件与后置埋件3面满焊、焊缝饱满、无夹渣、无气孔、表面做两边防腐处理，符合设计及规范要求。检查验收意见：施工单位项目（专业）技术负责人监理工程师（建设单位项目专业负责人）注：本表由施工单位填写山东省建设工程质量监督总站监制幕墙等电位联结工程隐蔽工程验收记录鲁MQ019工程名称施工单位分项工程名称建筑幕墙等电位联结监理（建设）单位等电位类别局部等电位联结日期2006年 12 月20日隐蔽内容（图示或文字说明）：1.幕墙防雷与建筑物主体避雷系统可靠联结，具体方法采用均压环与幕墙预埋件焊接连接，均压环采用12的热镀锌圆钢，每二层楼层设置一道均压环与主体结构的避雷主筋焊接连接。2.搭设线采用截面积25的铜编织线，长度大于100；通过ST4.816不锈钢自攻钉连接上下两竖框，铜编织线安装时呈弯曲状态。3.接地电阻实测值1. 结论施工单位监理建设单位专业工长：专业质量检查员：项目技术（质量）负责人：（公章）监理工程师：（建设单位项目专业技术负责人）（公章）山东省建设工程质量监督总站监制幕墙分部（子分部）工程质量验收记录鲁MQ020工程名称 结构类型框架层 数4施工单位技术部门负责人赵振强质量部门负责人安昌伟分包单位分包单位负责人孙凤华分包技术负责人王德军序号分项工程名称检 验 批 数施工单位检查评定验 收 意 见1玻璃幕墙6符合设计及规范要求2金属幕墙6符合设计及规范要求3点支撑幕墙1符合设计及规范要求4施工技术资料核查共 25 项，经审查符合要求 25项，经核定符合规范 25 项。安全和主要使用功能抽查结果共抽查 4 项，符合要求 4 项，经返工处理符合要求0 项。观感质量验收共抽查 7 项，符合要求7 项，不符合要求 0 项。验收单位分 包 单 位项目经理 ： 年 月 日施 工 单 位项目经理 ： 年 月 日设 计 单 位项目负责人： 年 月 日监理（建设）单位总监理工程师（建设单位项目专业负责人） 年 月 日山东省建设工程质量监督总站监制玻璃、金属幕墙 分项工程质量验收记录鲁MQ021工程名称结 构 类 型框架检 验 批 数13施工单位项 目 经 理赵振强项目技术负责人安昌伟分包单位分包单位负责人孙凤华分包项目经理王培东序号检验批部位、区段施工单位检查评定结果监理（建设）单位验收结论11-4层北立面1至7a轴符合设计及规范要求21-4层南立面1至7a轴符合设计及规范要求31-4层东立面A至D轴符合设计及规范要求41-4层西立面A至D轴符合设计及规范要求51-3层东立面1至F1轴符合设计及规范要求61-3层西立面1至F1轴符合设计及规范要求71-4层西立面EF1轴与7轴交接处符合设计及规范要求8910111213141516检查结论合格项目专业技术负责人： 年 月 日验收结论监理工程师（建设单位项目专业技术负责人） 年 月 日山东省建设工程质量监督总站监制玻璃、金属、石材）幕墙工程施工技术文件核查记录鲁MQ022序号文 件 名 称份数标准分企业自评核查单位核准分数备 注0施工现场质量管理检查记录1图纸会审记录2设计变更记录3施工（组织设计）方案施工安全措施施工环保措施4准予开工通知书（开工报告）5技术交底6施工日志7原材料（成品）合格证、试（检）验报告玻璃幕墙材料出厂合格证及性能检测报告汇总表铝合金材料、钢材及非标准五金件玻璃建筑密封材料结构硅酮密封胶和硅酮耐候密封胶（进口材料的商检报告）出厂合格证低发泡间隔双面胶带其他材料金属与石材幕墙材料出厂合格证及性能检测报告汇总表幕墙石材金属材料（不锈钢、非标准件、钢结构、钢构件及铝合金板材、铝塑复合板等）建筑密封材料硅酮结构密封胶和硅酮耐候密封胶其他材料幕墙材料复检报告铝塑复合板的剥离强度石材的弯曲强度、吸水率、寒冷地区石材耐冻融性、室内用花岗石的放射性/玻璃幕墙用结构胶的邵氏硬度，标准条件拉伸粘结强度石材用结构胶的粘结强度，石材用密封胶的污染性/山东省建设工程质量监督总站监制续表序号文 件 名 称份数标准分企业自评核查单位核准分数备 注金属板材表面氟碳树脂涂层的物理性能实验报告其他原材料、半成品、成品建筑工业产品登记备案表工程物资选样送审表进场物资批次汇总表工程物资进场报验表材料、设备进场验收记录设备开箱检查记录材料、配件检验记录8施工试验施工试验汇总表硅酮胶结构相容性和剥离粘结性试验报告后置埋件（锚栓）的现场拉拔强度检测报告玻璃幕墙支撑装置力学性能检验报告幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告防雷装置测试记录幕墙等电位联结测试记录幕墙接地电阻测试记录9施工记录施工记录汇总表施工控制网测量记录幕墙构件和组件的加工制作记录打胶、养护环境的温度、湿度记录幕墙安装施工记录幕墙淋水试验记录10隐蔽工程验收记录11工程质量验收记录检验批质量验收记录玻璃幕墙工程检验批质量验收记录表（主控项目）（）玻璃幕墙工程检验批质量验收记录表（一般项目）（）山东省建设工程质量监督总站监制续表序号文 件 名 称份数标准分企业自评核查单位核准分数备 注金属幕墙工程检验批质量验收记录表（主控项目）（）金属幕墙工程检验批质量验收记录表（一般项目）（）石材幕墙工程检验批质量验收记录表（主控项目）（）/石材幕墙工程检验批质量验收记录表（一般项目）（）/分项工程质量验收记录分部（子分部）工程质量验收记录12预检工程记录13班组自检、互检、交接检记录14专业竣工图建筑竣工图结构竣工图幕墙计算书15工程验收记录单位（子单位）工程质量验收记录竣工验收证明书竣工验收报告竣工验收备案表（包括各专项验收认可文件）工程质量保修书检查单位应 得 分实得分得分率等级责任人时间施工单位监理单位结论注：1.单位工程施工技术文件基本评价标准等级定为：良好、一般和较差。 2.各单位盖技术章。山东省建设工程质量监督总站监制幕墙工程安全和主要功能抽查记录鲁MQ023工 程 名 称施 工 单 位序号安全和功能检查项目份数核 查 意 见抽查结果核查（抽查）人1铝塑复合板的剥离强度/2石材的弯曲强度、吸水率、寒冷地区石材耐冻融性、室内用花岗石的放射性/3硅酮胶结构相容性和剥离粘结性试验2齐全、有效符合要求邵卫东4后置埋件（锚栓）的现场拉拔2齐全、有效符合要求邵卫东5幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能试验1齐全、有效符合要求邵卫东6幕墙等电位联结测试记录1齐全、有效符合要求邵卫东7幕墙接地电阻测试记录1齐全、有效符合要求邵卫东结 论该幕墙工程安全和功能检验资料核查及主要功能抽查符合设计要求。年 月 日注：有关检测报告应附后随查。山东省建设工程质量监督总站监制幕墙工程观感质量检查记录鲁MQ024单位工程名称包括的分部（子分部）工程玻璃幕墙、金属幕墙施工单位项目技术负责人序号项目施工单位自评验收检查记录验收质量评价好一般差好一般差1玻璃幕墙表面质量表面平整、洁净、无破损2玻璃表面质量无明显划伤3铝合金型材表面质量无明显划伤4明隐框外露框或压条横平竖直、颜色、规格符合设计要求，压条安装牢固。5密封胶缝横平竖直、深浅一致、宽窄均匀、光滑顺直。6防火保温材料填充饱满、均匀，表面密实、平整。7隐蔽节点符合设计要求1金属幕墙板表面质量表面平整、洁净、无破损2压条平直、洁净、接口严密、安装牢固3密封胶缝横平竖直、深浅一致、宽窄均匀、光滑顺直。4滴水线坡向滴水线坡向正确、顺直5表面质量无明显划伤1石材幕墙表面质量/2压条/3细部质量/4密封胶缝/5石材表面质量/观感质量综合评价好检查结论经检查评定为“好”施工单位项目经理： 施工单位质量部门负责人： 年 月 日验收记录总监理工程师：（建设单位项目专业负责人） 年 月 日山东省建设工程质量监督总站监制玻璃幕墙工程检验批质量验收记录表（）主控项目鲁MQ025.1单位（子单位）工程名称分部（子分部）工程名称玻璃幕墙验 收 部 位14层AF轴施 工 单 位项 目 经 理分 包 单 位/分包项目经理/施工执行标准名称及编号玻璃幕墙技术规范JGJ102-2003施 工 质 量 验 收 规 范 的 规 定施工单位检查评 定 记 录 监理（建设）单位验 收 记 录主控项目1各种材料构件组件第9.2.2条符合设计和规范要求2造型和立面分格第9.2.3条符合设计要求3玻璃第9.2.4条符合设计和规范要求4与主体结构连接件第9.2.5条符合设计要求5连接紧固件螺栓第9.2.6条符合设计和规范要求6玻璃下端托条第9.2.7条符合规范要求7明框幕墙玻璃安装第9.2.8条/8超过4米高全玻璃幕墙安装第9.2.9条/9点支承幕墙安装第9.2.10条符合设计和规范要求10细部第9.2.11条符合规范要求11幕墙防水第9.2.12条符合设计和规范要求12结构胶、密封胶打注第9.2.13条符合设计和规范要求13幕墙开启窗第9.2.14条符合设计和规范要求14防雷装置第9.2.15条符合设计和规范要求施工单位检查评定结果专业工长（施工员）施工班组 长主控项目全部合格，满足规范规定要求。项目专业质量检查员： 年 月 日监理（建设）单位验收结论
