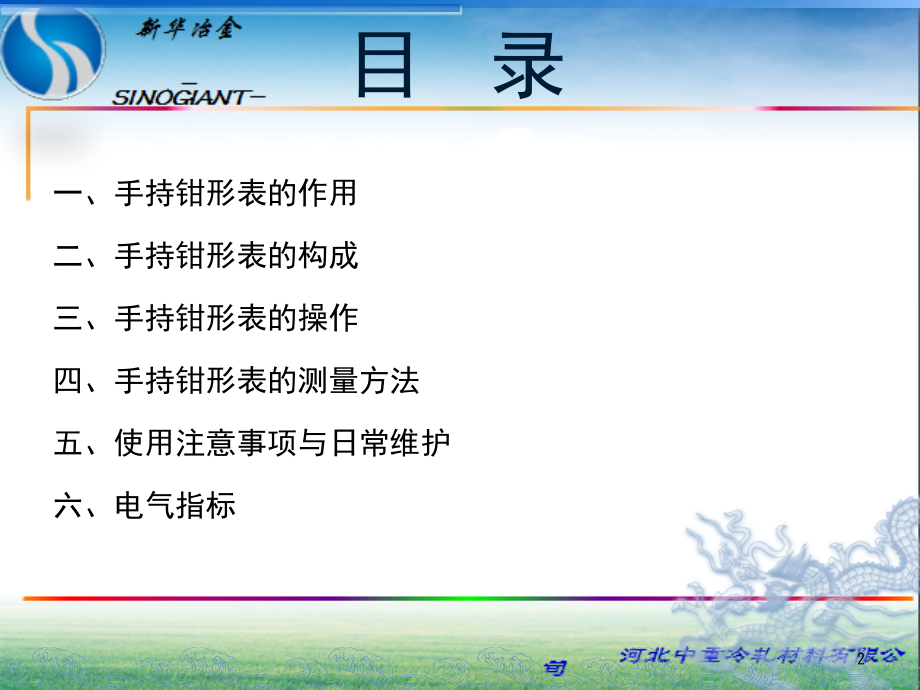

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,钳形表的使用,1,目 录,一、手持钳形表的作用,二、手持钳形表的构成,三、手持钳形表的操作,四、手持钳形表的测量方法,五、使用注意事项与日常维护,六、电气指标,2,一、手持钳形表的作用,钳型电流表（,317,型）可以用来测量电缆电线的交流直流电流、电压、电阻与电路的通断性等，从而检测线路有没有存在短路等情况。,钳形电流表是由电流互感器和电流表组合而成。电流互感器的铁心在捏紧钳口时可以张开，以便导线可以穿过，穿过铁心的被测电路导线就成为电流互感器的一次线圈，当被测载流导线置于钳口时，使指针偏转，其中通过电流便在二次线圈中感应出电流，从而测出数值。,2,、仪器的作用原理：,1,、仪器作用：,3,二、手持钳形表的构成,(,一,),电流感测钳,(,电流互感器,),触摸挡板,旋转功能开关,Hold,保持按钮,Min Max,最小值最大值,AC/DC,交流,/,直流,导线对准标记,V,电压,/,电阻输入端子,COM,公共端子,钳口开关,背光灯按钮,Zero,归零按钮,液晶显示屏,4,二、手持钳形表的构成,(,二,),钳形表背面,便携软包,测试导线,钳口,钳口磨损标记,5,二、手持钳形表的构成,(,三,),注：仪表开机时同时按 按钮即可查看显示屏的所有显示。,6,二、手持钳形表的构成,(,四,),MAX,最大读数,MIN,最小读数,AVG,平均读数,保持功能,VA,电压,电阻,高电压指示符,Hz,频率,(,仅,319,型,),启动电流,（仅,319,型）,DC,直流模式,AC,交流模式,负读数,电池电量,数值显示,7,三、手持钳形表的操作,1.选择适当的档位。选档的原则是：,（1）已知被测电流范围时：选用大于被测值但又与之最接近的那一档。,（2）不知被测电流范围时：可先置于电流最高档试测（或根据导线截面，并估算其安全载流量，适当选档）、根据试测情况决定是否需要降挡测量。总之，应使表针的偏转角度尽可能地大。,2.测试人应带手套，将表平端，张开钳口，使被测导线进入钳口后再闭合钳口。,3.读数：根据所使用的档位，在相应的刻度线上读取读数。（注意！档位值即是满偏值）。,4.如果在最低档位上测量，表针的偏转角度 仍很小（表针的偏转角度小，意味着其测量的相对误差大），允许将导线在钳口铁芯上缠绕几匝，闭合钳口后读取读数。这时导线上的电流值=,读数,匝数,。,8,三、手持钳形表的操作,测量流程（例：测量电机）,1.,根据测量电流的大小，调到合适档位。,2.,打开钳形电流表的钳口，夹住一根电机待测线路，注意单根测量，不要夹两根，然后记住读数。,3.,再量其它两根，最后看三根读数是否一样。,4.,确定电流大小和三相电流有无偏差。,5.,无偏差，则电机运转正常。,6.,有偏差，则电机运转不正常。,注,：测量电器时，要了解电器,带的什么负载？如果有单相的负载，三相测试有偏差是正常的。,9,四、手持钳形表的测量方法（一）,测量交流或直流电路电流,单根测量,多根测量,10,四、手持钳形表的测量方法（二）,测量交流电路电压,11,四、手持钳形表的测量方法（三）,测量直流电路电压,12,四、手持钳形表的测量方法（四）,测量电路的电阻,13,四、手持钳形表的测量方法（五）,测量电路的通断性,电路连通,0L,，电路开路,14,五、使用注意事项与日常维护（一）,手持钳形表的使用注意事项,为了避免触电或人身伤害：,1.,测量电流时，要将测试导线与仪表断开，将手指放在触摸挡板之后。,2.,测量电流时，每次只能测量一相导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。,3.,测量电压时，使用测试探针，手指应握在护指装置的后面。,4.,测量电阻与通断性时，请确保已经切断电路的电源，并将所有电容器放电。,5.,测量时要使用正确的端子、功能档和量程。钳形表测量前应先估计被测电流的大小，再决定用哪一量程。若无法估计，可先用最大量程档然后适当换小些，以准确读数。不能使用小电流档去测量大电流。以防损坏仪表。,6.,被测电路电压不能超过钳形表上所标明的数值，否则容易造成接地事故，或者引起触电危险。,15,五、使用注意事项与日常维护（二）,手持钳形表的使用注意事项,为了避免触电或人身伤害：,1.,在取下仪表电池盖或后盖前，要先断开测试导线。,2.,切勿在电池盖或后盖拆除时使用仪表。,3.,钳形口铁心的两个面应很好地吻合，不应夹有杂质和污垢。,3.,不要将仪表存放在高温或高湿度的环境中。,4.,为了避免损坏仪表，请勿使用腐蚀剂或溶剂。,16,六、电气指标,准确度规格的定义：,在温度为,23,5,时的,（度数,%+,字数）度数,%+,字数,例：测量电压读数显示,10.0V,，,1%,则表示实际电压为,9.9V,到,10.1V,之间，而,（,1%+5,）则表示实际电压为,9.4V,到,10.6V,之间。此时,+5,表示,0.5V,。,17,六、电气指标,18,THE END,19,
