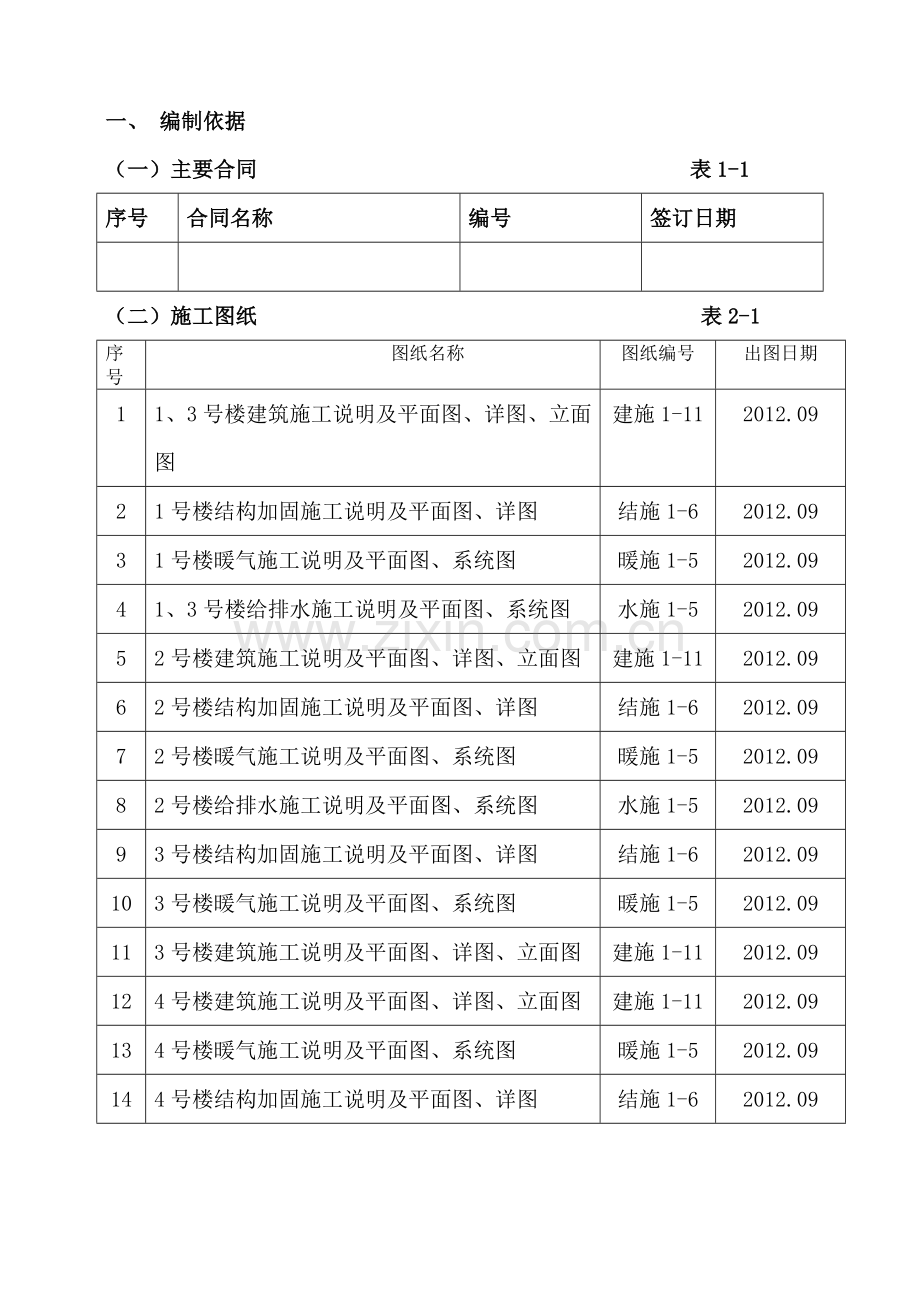

一、 编制依据
（一）主要合同 表1-1
序号
合同名称
编号
签订日期

（二）施工图纸 表2-1
序号
图纸名称
图纸编号
出图日期
1
1、3号楼建筑施工说明及平面图、详图、立面图
建施1-11
2012.09
2
1号楼结构加固施工说明及平面图、详图
结施1-6
2012.09
3
1号楼暖气施工说明及平面图、系统图
暖施1-5
2012.09
4
1、3号楼给排水施工说明及平面图、系统图
水施1-5
2012.09
5
2号楼建筑施工说明及平面图、详图、立面图
建施1-11
2012.09
6
2号楼结构加固施工说明及平面图、详图
结施1-6
2012.09
7
2号楼暖气施工说明及平面图、系统图
暖施1-5
2012.09
8
2号楼给排水施工说明及平面图、系统图
水施1-5
2012.09
9
3号楼结构加固施工说明及平面图、详图
结施1-6
2012.09
10
3号楼暖气施工说明及平面图、系统图
暖施1-5
2012.09
11
3号楼建筑施工说明及平面图、详图、立面图
建施1-11
2012.09
12
4号楼建筑施工说明及平面图、详图、立面图
建施1-11
2012.09
13
4号楼暖气施工说明及平面图、系统图
暖施1-5
2012.09
14
4号楼结构加固施工说明及平面图、详图
结施1-6
2012.09

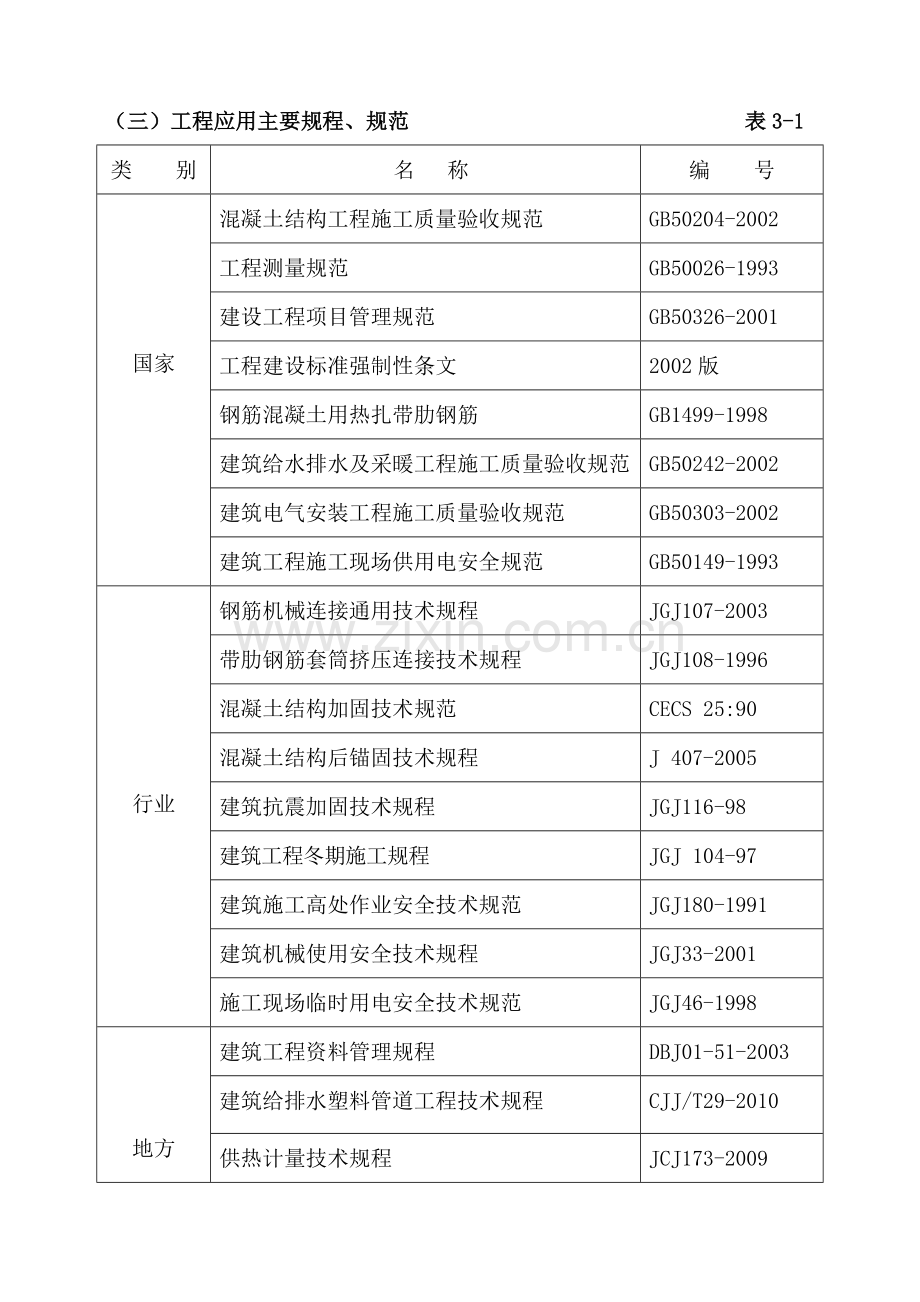

（三）工程应用主要规程、规范 表3-1
类 别
名 称
编 号

国家

混凝土结构工程施工质量验收规范
GB50204-2002
工程测量规范
GB50026-1993
建设工程项目管理规范
GB50326-2001
工程建设标准强制性条文
2002版
钢筋混凝土用热扎带肋钢筋
GB1499-1998
建筑给水排水及采暖工程施工质量验收规范
GB50242-2002
建筑电气安装工程施工质量验收规范
GB50303-2002
建筑工程施工现场供用电安全规范
GB50149-1993

行业
钢筋机械连接通用技术规程
JGJ107-2003
带肋钢筋套筒挤压连接技术规程
JGJ108-1996
混凝土结构加固技术规范
CECS 25:90
混凝土结构后锚固技术规程
J 407-2005
建筑抗震加固技术规程
JGJ116-98
建筑工程冬期施工规程
JGJ 104-97
建筑施工高处作业安全技术规范
JGJ180-1991
建筑机械使用安全技术规程
JGJ33-2001
施工现场临时用电安全技术规范
JGJ46-1998

地方
建筑工程资料管理规程
DBJ01-51-2003
建筑给排水塑料管道工程技术规程
CJJ/T29-2010
供热计量技术规程
JCJ173-2009
流量温度法热分配装置技术条件
JC/T 332-2011
北京市建筑工程施工安全操作规程
DBJ01-62-2002
（四）工程应用主要图集 表4-1
类 别
名 称
编 号

国家
混凝土结构施工图平面整体表示方法制图规则和构造详图
03G101-1
建筑构造通用图集
08BJ1-1
A级不然材料外墙外保温
08BJ2-11
屋面详图
08BJ5-1
楼梯
08BJ7-1
室外工程
08BJ9-1
庭院、小品、绿化
08BJ10-1
（五）工程主要法律、法规 表5-1
类 别
名 称
编 号
国家
《中华人民共和国环境保护法》
主席令第22号
《中华人民共和国大气污染防治法》
主席令第32号
行业
建设工程施工现场管理规定
建设部令1991年第15号

地方
北京市建设工程施工现场安全防护标准
京建施[2005]1号
北京市建设工程施工现场保卫消防标准
京建施[2005]4号
北京市建设工程施工现场环境保护标准
京建施[2005]3号
北京市建设工程施工现场环卫卫生标准
京建施[2005]2号
2005年度北京市建设工程施工现场管理工作(要点)规定

企业
质量、环境、职业健康安全管理手册、程序文件作业指导书

（六） 其它 表6-1
序号
名 称
1
中华人民共和国主席令1997年第91号《中华人民共和国建筑法》
2
GB/T19001-2000(idtISO9001：2000)《质量管理体系 要求》和公司质量管理手册、质量管理程序文件
3
GB/T24001-1996(idtISO9001：1996)《环境管理体系 规范及使用指南》和公司环境管理手册、环境管理程序文件
4
GB/T28001-2001～OHSHS18001：1999)《职业健康安全管理体系 规范》和公司职业健康安全管理手册、职业健康安管理程序文件
5

建设部建字[2000]211号《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》
6
GB50300-2001工程质量验收系列规范、《建筑工程资料管理规程》（DBJ01-51-2003）、京建质[2001]229号《北京市建设工程见证取样质量检测单位资质管理规定》的通知
二、 工程概况
（一）工程概况
序号
项目
内容
1
工程名称
***************抗震节能综合改造工程
2
建设单位
北京市海淀区住房和城乡建设委员会
3
设计单位
北京国科天创建筑设计院
4
监理公司

5
质量监督站
北京市海淀区质量监督站
6
总包单位
中国建筑一局（集团）有限公司
7
合同范围
施工图中所包括
8
合同性质

9
合同工期
167
10
质量标准
一次性验收合格
（二）建筑概况
序号
项目
内容
1
建筑功能
住宅楼
2
建筑面积
9097.1平方米
3
建筑层数
1-3号楼5层、4号楼6层
4
建筑层高
2.92米
5
建筑高度
1-3号楼15.1米、4号楼18.02米
6
建筑平面
横轴编号

纵轴编号

7
总长

总长

8

外装修
1、加固：整栋楼外墙面及屋顶全部使用钢筋混凝土加固，每道横承重墙均为800*250抗震柱，各楼角部分为700*700抗震角柱至屋顶，楼梯间为喷锚加固，屋顶为钢筋混凝土屋面。空调部分做空调板，以便统一安装。
2、保温：外墙全部采用70mm厚A级复合岩棉保温板进行保温，外墙饰面层为丙烯酸外墙涂料，开间大于2.4米的楼梯间墙面做保温、粉刷。
3、门窗：原建筑外门窗全部拆除更换为6+12A+6厚的单框中空玻璃塑钢门窗，外窗开启扇带纱窗。新增20*20方钢900*600*600金属烤漆空调护栏，首层及二层的住户的窗户均统一安装防盗护栏。
4、屋面：在屋面上铺设60mm厚A级复合挤塑保温板，防水层采用3+3厚的SBS聚酯胎改性沥青防水卷材。
9

室内装修
（1）室内给水更换为钢塑复合管，支管更换为PPR20管；（2）排水管全部更换成UPVC DN110消音管。（3）卫生间的墙地砖、防水全部更换。（4）更换节能型卫生洁具。（5）卫生间吊顶更换为条形塑料扣板吊顶。（6）暖气主支管更换，在每个暖气上加装控制与计量装置。对于没有暖气的卫生间加装暖气片和控制计量装置。
（三）结构概况
序号
项 目
内 容
1
结构形式
基础结构形式
混凝土条基
主体结构形式
砖混结构
屋盖结构形式
加气混凝土预制板
2
加固混凝土强度等级
构造柱、抗震柱
C25
楼板面层
C25
砖墙砼喷射
C25
3
抗震等级
工程设防烈度
8度
4
钢筋类别
非预应力筋及等级
HPB300,HRB335、HRB400
5
钢筋接头形式
搭接绑扎
HPB300搭接30d，HRB335搭接40d
6
结构断面尺寸
外墙厚度（mm）
原墙面外侧增加80mm喷射砼
楼板厚度（mm）
原楼板拆除、增加120mm混凝土面层
7
楼梯、坡道结构形式
楼梯结构形式
原结构不变
坡道结构形式
砖砌坡道
8
结构砼工程预防碱集料反应管理类别及有害物质环境质量要求
用含碱量不大于1.0％
9
建筑沉降观测
相邻沉降观测点的沉降差≤0.0015L（L为相邻观测点的距离）
（四）专业概况（给排水、暖通及电气专业）
专业设置简介

序号
项 目
设计要求
系统作法
管线类别
1
给水排水系统
上 水
最高用水量40m3/d，最大时用水量5.78m3/h
原管网供水
钢塑复合管
水表后PPR管
排 水
接入原有排水井
厨房、卫生间立管单独排放
铸铁管，PVC管
3
电力系统
照 明
楼梯间更换照明灯，顶层拆除部分更换照明布线
所有线路在墙内、顶板内暗敷
普通照明：BV-2.5穿JDG管敷设，
避 雷
第三类防雷建筑物
屋顶设避雷带，室外设人工环状接地装置
屋顶φ10镀锌圆钢，引下线25×4镀锌镀锌扁钢
6
采暖
自供暖
1号楼做立管和散热器、2-4号楼更换主立管、加热计量装置
上供下回单管系统
镀锌钢管
(五)工程特点与难点
1）本工程是改造加固工程，对原有建筑物室内外装修进行拆除，拆除后对主体结构进行加固是本工程的主要特点。住宅楼的加固形式采用的是加大截面加固法，对原有结构墙体进行钢筋网绑扎固定，喷射细石混凝土、加设构造柱、原屋顶板拆除、加钢筋混凝土屋面板。
2）、本工程除了加固的各个工种外，还包括室内厨卫、楼梯间、给排水及暖气改造、土建结构施工（屋顶现浇楼板）。各个工种又有数道不同的工序，各种工序在施工时肯定会处在交叉作业的状态，因此如何合理的协调不同楼层、不同构件、不同工艺、不同工序之间的相互关系，使各工种都能顺利的按照既定计划进行施工，是该工程的重点，也是该工程的施工难点。
2）、施工难点
（1）、本改造工程涉及到加固、拆除、土建、水、电、暖等专业，工程交叉重叠施工作业多。
（2）、本改造工程周围有建筑物和高大树木，施工场地狭小，施工干扰大，故在施工时要加强对职工的安全教育，做好现场文明施工。
（3）、本改造工程施工道路狭窄，大型机械进出不便，现场不能使用塔吊等，施工材料成品与半成品的垂直运输是一个重大难点。
三、施工部署
（一）项目组织机构及职能分工
1、组织机构图

2、人员简介
序号
姓名
年龄
性别
岗位
职称
学历
1

2

3

4

5

6

7

8

9

（二）工程合同划分
1、总包合同及管理范围
序号
负责单位
任务划分范围
1
总包合同范围

2
总包管理范围

2、总包与分包合同关系
序号
分包单位
承包内容
合同关系
总包要求

3、
序号
物资、设备
数量
供应方
供应时间

（三）施工部署原则
1、总施工顺序上部署原则
1）本工程施工遵循先拆除后加固、装修，先土建后专业的原则。
2）施工部署总顺序：施工准备→组织施工队伍进场→安全及施工技术培训→地基加固工程→地基回填土→脚手架搭设→室内卫生间、厨房拆除施工，外墙涂料铲除→室外结构加固施工→门窗安装施工→屋面工程→外墙装修施工→室内装修施工→水暖、电、气施工→竣工前清理、资料整理→竣工验收。
（四）施工总进度控制
1、阶段目标控制计划
序号
阶段目标
起止日期
所用天数
净占工期

2、总控进度计划
（五）施工组织协调
1）与甲方的协调；进场之日起3天内向甲方提供工地管理人员名单联系方式，以及施工项目部的总体管理模式。及时向建设单位上报各项施工方案、工程进度计划、变更洽商、工程预算等技术经济文件，并经建设单位同意后实施。指定专人负责与甲方联系、协调，所有与甲方往来的文件、资料全部负责办理，避免出现差错。
2）与设计的协调；相关部门人员集中精力熟悉、审查图纸，重点是各专业系统间的配合、协调和各节点的细部做法是否有矛盾的地方或遗漏的项目。将图纸中的问题和我们的修改建议汇总，与建设单位、设计单位、监理单位探讨，确定图纸的修改和调整方案。
3）与监理的协调；监理工程师代表甲方在现场对项目实施监管。尊重监理工程师，自觉服从监理工程师的监督和管理，全面执行北京市《工程建设监理规范》DBJ01-41-2003的要求，积极配合监理工作，齐心协力把项目管理好、实施好。现场为监理工程师提供办公室，现场属于我们的设施、设备均可供监理工程师使用。
4）监理例会；本工程定于每周二由甲方、监理、施工单位及分包单位共同召开监理例会，例会由监理方主持，会议主要内容为：
(1)由施工单位汇报上一周工程安全、质量、进度情况，介绍下一周工程安排及需甲方和监理方协调解决的问题；
(2)由监理方讲评上一周工程中存在的问题和对下一周工作的意见要求。
(3)由甲方总结上一周的工作，提出对下一周工作的要求。每周监理例会后，针对监理方、甲方提出的问题和要求，制定切实可行的解决方法和措施，并及时落实执行。
5）对各分包方的管理；各分包方严格按照施工进度计划保证工期，严格按施工规范的要求进行生产，建立完整的质保体系，确保质量达优。组织指挥各分包方科学合理的进行作业生产，协调施工中的各类矛盾。每周一召开周调度会和质量分析会，以合同及公司有关罚款奖励规定的要求调动各分包方的生产积极性。
（六）主要项目工程量
序号
项目
单位
数量
备注

（七）主要劳动力计划
工种
4月
5月
6月
7月
8月
9月
10月
11月
12月

四、施工准备
（一）技术准备
1、技术工作计划
（1）施工方案编制计划；
序号
方案名称
编制完成时间
编制人
备注
1
抗震加固施工方案
2013.03.15

2
屋面工程施工方案
2013.03.18

3
外墙外保温施工方案
2013.03.22

4
塑钢窗安装施工方案
2013.03.23

5
装饰装修施工方案
2013.03.26

6
脚手架施工方案
2013.03.29

7
给排水改造施工方案
2013.03.12

8
1号楼暖气改造施工方案
2013.03.16

9
2-4号楼暖气改造施工方案
2013.03.17

10
防雷接地安装施工方案
2013.03.15

11
临时用电施工方案
2013.03.19

12
施工现场消防防火方案
2013.03.15

13
见证取样送检计划
2013.03.10

（2）实验工作计划
序号
项目名称
规格
取样数量
取样方法

1
钢材 HPB300
￠ 6.5
1组

60T为一检验批，（拉伸2个，弯曲2个）
钢材 HPB335
￠ 8
1组
钢材 HRB400
￠ 10
1组
钢材 HRB400
￠ 12
1组

2
防水卷材
3mm厚
1组
10000m2为一检验批，抽取5卷进行现场检验，合格后再从5卷中抽取1卷，切除距外层卷头2500mm后，取1m长的卷材进行复试。
防水卷材
4mm厚
1组

3
塑钢窗原材
1500*1500
1组
同一厂家的同一品种、类型、规格的门窗及门窗玻璃每100樘抽检一次3樘，不少于3樘。
塑钢窗原材
1500*2100
1组
4
塑钢窗现场检验
1500*1500
1组
同一厂家的同一品种、类型、规 格的门窗及门窗玻璃每100樘抽检一次3樘，不少于3樘。
塑钢窗现场检验
1500*2100
1组
5
复合岩棉保温板
70mm厚
1组
每个单体工程抽检一次，建筑面积1万平米以上的单体工程抽检二次。
6
粘接砂浆
干粉型
1组
每个单体工程抽检一次，建筑面积1万平米以上的单体工程抽检二次。
7
抗裂砂浆
干粉型
1组
每个单体工程抽检一次，建筑面积1万平米以上的单体工程抽检二次。
8
玻纤网格布
---
1组
20000m2以下单位工程不少于3次，抽样2m
9
水泥
32.5
1组
400T为一取样单位，从20袋中各取等样样品，总量至少14kg。
10
砂子
中砂

1组
400m3或600T为一取样单位，在料堆上从8个不同部位抽取等样试样，（每份11kg），然后四分法缩至20kg，取样前先将表面铲去。
11
聚氨酯防水涂料
液态
1 组
5T为一检验批，甲、乙组份按配比取2kg。
12
外墙保温板拉拔试验
---
1组
每个单体工程抽检一次。
13
植筋拉拔试验
ф12
1组
每个单体工程抽检一次。
14
外墙保温板钻芯试验
50mm
1组
每个单体工程抽检一次。
15
锚钉拉拔试验
ф8-122mm
1组
每个单体工程抽检二次。
16
混凝土试块
C25
1组
同强度每次浇筑100m3取1次，标养1组。

（二）、生产准备
1、临时供水、临时供电
1)、现场临时用电
①、施工现场用电负荷计算
用电施工设备一览表
名称
型号
数量
功率
合计功率
系数
功率
因数
总功率
钢筋切断机
GJ-50B
1
4.5
4.5

0.7

0.8

∑P1=85.8
钢筋弯曲机
GW-40
2
3
6
钢筋调直机
GT44-14
1
3
3
喷锚机

3
5
15
木工电锯
MJT-500
2
4.5
9
木工电刨
MB-400
1
4.5
4.5
手持电锯

4
0.8
3.2
空气压缩机
W-1.0/7
3
7.5
22.5
打夯机
HW-60
2
2.2
4.4
插入振捣器
HZ6X-50
4
1.1
4.4
平板振捣器
HZ2-7
2
1.5
3
电动套丝机
Z3T-T6
3
1.1
3.3
砂轮切割机
Y90L-2
3
3
6
电焊机
BX1-315
3
26
78
0.35
0.8
∑P2=18.7
②、容量计算
电焊机总容量：
电焊机暂载率：JC=35﹪ COSΦ=0.4 Pe=78KVA
∑P3 = Pe×COSΦ×√ JC
=78×0.4×0.6
=18.7 KW
依据高峰用电时主要机具一览表所列的用电容量，按下列公式计算用电总负荷。
计算公式：
Sj=(K1∑P1/COSΦ+ K2∑P2＋ K3∑P3）×1.1
∑P1=85.8KW ∑P2=18.7KW
K1=0.7 K2=0.35
COSΦ=0.65 COSΦ=0.8
Sj=( K1∑P1/COSΦ+ K2∑P2）×1.1
=(0.7×85.8/0.8+0.35×18.7)×1.1
=81.62KVA
考虑变压器的经济运行容量，须在增加总容量的20﹪
81.62KVA×1.2=97.9KVA
根据负荷计算所得，需由建设单位提供不小于150KVA变压器容量,能满足工程临时用电高峰时期的用电需要。
③配电设计：
甲方提供变压器为一台容量为150KVA的变压器，经验算变压器容量满足施工需要。现场采用TN-S供电方式，即三相五线制，在配电柜处作重复接地。在小区住宅楼西南角设置一级配电柜，根据用电部位再设置二级配电箱。详见施工现场平面布置图（附图）
2）现场临时用水
(1)现场施工用水
按最不利施工阶段（初装修垫层阶段）计算
q1=1.05×100(m3/d)×700L/m3×1.5(2b/d×8h/b×3600s/h)-1=1.92L/s
(2)施工机械用水
现场施工机械需用水的是喷锚机
q2＝1.05×1台×10L/台×1.4(2b×8h/b×3600s/h)-1＝0.00065L/s
(3)施工现场饮水
现场施工人员高峰期为140人/d，则
q3＝140×100×1.4(2b×8h/b×3600s/h)-1＝0.0185L/s
(4)施工总用水量q
∵q1＋q2＋q3＝8.186L/s＜q4＝15 L/s
∴q＝q4＝15L/s=0.015m3/s=54m3/h
(5)施工现场用水管线的布置
本工程可用原住宅楼室外水井水源，随结构施工进度设置DN25的立管。施工现场用水管线布置详见施工现场布置图（附图）
2、临时道路及围墙
因本工程为住宅楼加固，可利用小区内原有道路及围墙。
3、生产性临时设施
本工程施工现场较小，施工现场在保证正常施工的前提下，尽量减少临时施工设施的设置，要按照施工现场平面布置图，布置临时施工设施，施工人员不在现场住宿。（见附图）
施工现场各项临时设施计划表
临设名称
面积（m2）
构造型式
仓库
36
脚手管搭设
钢筋加工棚
36
脚手管搭设
搅拌站
10
脚手管搭设
垃圾站
72
脚手管搭设

4、材料进场计划
主要材料用量表
序号
材料名称
数量
进场时间

主要实物工程量表
序号
名称
规格
单位
数量
备注

五、主要施工方法及技术措施
（一）流水段的划分
1、流水段划分的原则；
为了科学地利用了工作面，贯彻空间占满，时间连续，均衡协调有节奏，力所能及留有余地的原则，保证工程按照总控制计划完成，施工队实现专业化施工，更好地保证工程质量，提高劳动生产率，本工程采用流水施工方式进行。
2、流水段的划分
本工程属于住宅楼改造工程，1-4号楼为4个大流水段、室内拆除施工以每单元为一流水段，室外拆除按照外墙立面朝向划分流水段。
墙体加固施工按照不同的外墙面划分为4个流水段。在流水段划分上要求专业施工队在各个施工段上的劳动量要大致相等；施工段的数目，要满足合理流水施工组织的要求；充分发挥工人、主导机械的效率，每个施工段要有足够的工作面，使其所容纳的劳动力人数或机械台数，能满足合理劳动组织的要求；保证相应的专业工作队在施工段与施工层之间，组织有节奏、连续、均衡地流水施工。
（二）机械的选择
项目
机械名称
机械型号
数量
进、退场日期
拆除、加固
50T汽车吊

1
2013.4-2013.10
（三）主要分部、分项工程施工工艺流程
1、沉降观测
根据设计要求，本工程在施工过程中，要求对住宅楼进行沉降观测。
1）沉降观测的具体步骤
本工程沉降观测采用闭合圈法按一等水准测量要求进行,使用级精密水准仪或自动安平水准仪和铟钢水准尺。
建筑物四周至少留出3m的场地,便于闭合圈法沉降观测,观测前通知工程处和施工现场负责人,事先清理好现场,确保视线、场地畅通,安排好测量跑尺人员。
本工程属于结构加固施工,做到结构加固施工完以后每2周观测一次,建筑物竣工验收前观测一次。特殊情况如发现严重裂缝,相邻沉降观测点的沉降差达0.0015L（L为相邻观测点的间距），或本次观测的沉降增加量达上次观测沉降增加量的1.5倍，或某点沉降量达40mm，亦相应增加观测次数,并整理出资料由主管工程师审核,及时提交给业主、设计单位。本工程沉降观测点按《建筑地基基础设计规范》GBJ7-89进行,满足设计要求。
2）观测成果管理
本工程沉降观测应有专用外业手册、记录表和建筑物平面图及观测点布置图等,并根据沉降观测成果绘制沉降分布图,沉降量与时间关系曲线图,最后计算整个建筑物的平均沉降量和相对沉降差。工程沉降观测资料,由专人整理，最终将系统观测资料作为工程技术资料的一部分存档,并交建设单位一份。
3）基准点和观测点的保护
经常检查基准点和观测点有无变动,并防止砂浆落在观测头上,将观测点按观测平面图相应的编上号,每次观测后旋下观测头集中保管,下次观测时再按编号旋上观测头,注意防止柱上槽口被杂物堵塞或被现场材料挡住,还要采取一定的措施防止碰撞观测点头的螺牙铁管口。
4）基准点的设置
设置基准的原则是合理埋设,观测方便,并能保证水准点的稳定,基准点的埋设数量不少于三个,距离观测点30-50m,基准点的设置应在基坑挖土前15天完成,基准点必须加盖保护,在观测平面中,基准点位置应明确标注。
2、拆除工程
1）拆除准备工作
开工前必须采取封闭式围挡，根据本工程特点，围挡按照如下要求设置： 施工现场围护采用铁皮完全封闭，围挡高度不低于1.8米，围护结构离开建筑物安全距离为1.5倍的建筑物高度。施工影响范围内的建筑物和有关管线的保护应符合下列要求：
（1）相邻建、构筑物应事先检查，采取必要的技术措施，并实施全过程动态管理；
（2）相邻管线必须经管线管理单位采取管线切断、移位或其它保护措施；
（3）开工前察看施工现场是否存在高压架空线，拆除施工的机械设备、设施在作业时，必须与高压架空线保持安全距离。
2）施工工艺
（1）本工程采用手动工具进行人工拆除剔凿建筑，施工程序应从上至下，分层拆除，
（2）屋檐、雨棚等在拆除施工中容易失稳的外挑构件，先予拆除。
（3）拆除建筑的栏杆、门窗等构件，应与建筑整体拆除剔凿进度相配合
（4）建筑的承重梁、柱，应予以重点保护。
3）留设作业通道
拆除工程的施工现场必须有作业通道。现有建筑楼梯为立面运输通道，满足运输工具通行的需要，作业通道内不得堆放杂物，要保证室内上、下通道应保持畅通。非作业通道利用警示带隔开，并制作标志牌利于通道口作出警示。
3、植筋工程
1）、植筋工程概况
（1）、墙体钢筋网片安装及墙体节点涉及到植筋工程，此类节点一般植入锚栓直径为M10，具体做法见下图。

（2）、构造柱及纵、横墙单面加固阴阳角与墙体连接节点处均涉及到植筋工程，此类节点一般植入钢筋直径为Φ12。具体做法见下图

（3）构造柱单面加固与墙体连接节点处均涉及到植筋工程，此类节点一般植入钢筋直径为Φ12。具体做法见下图

（4）板墙底部与屋面处做法植筋均为Φ10，具体做法见下图。

（5）构造柱单面加固与墙体连接节点处均涉及到植筋工程，此类节点一般植入钢筋直径为Φ12。具体做法见下图

（6）、其它需要提供锚固、生根、拉接等使新老结构联为整体的设计做法，均涉及到植筋内容。
2）、植筋工程施工工艺
（1）钻孔方式
一般情况下采用电锤钻孔即可，本工程钢筋直径一般为Φ10、Φ12等，除特殊要求的地方之外，均可以采用电锤打眼。
（2）、钻孔植筋工艺原理
成孔 - 清孔 - 丙酮清洗 -注入胶粘剂- 插入连接件
（3）、植筋工艺流程
根据成孔倾角、成孔机具及胶粘剂与钢筋安装先后顺序，本工程植筋种类分为水平孔、竖向孔。
（4）、水平孔、竖向孔植筋工艺流程
放初始定位线→ 确定位置并做标记→ 放钻孔位置十字交叉线→ 验线→钻孔→ 清孔与孔洞临时保护→ 植筋前打磨、清洗钢筋→注入胶粘剂后插入钢筋→ 养护→ 验收。
3）、植筋工艺操作要点
（1）、放初始定位线
清理出工作面，要求成孔的基底质地坚硬、强度较高，在结构专业放线的基础上放出初始钻孔位置线。
（2）、验线
填写钻孔孔位预检表，报请验收。
（3）、固定电锤并钻孔
将冲击钻机把握牢靠，钻头对准十字线钻孔，根据设计和现场试验确定的孔深，在钻杆上标明对应的位置开始钻孔，
（4）、清孔与孔洞的临时保护
用吹吸机、棉丝清除孔内渣土，擦拭干净，并用棉丝堵住孔口，防止灰尘等杂物进入孔内。
（5）、植筋前清理钢筋
用钢丝刷将钢筋锚固长度范围内的铁锈、油污等清理干净，并用丙酮擦拭干净。
（6）、隐检
填写隐检表，并报请验收，查验胶的合格证及批号，经核准验收合格后方可进行灌胶作业。
（7）、注入胶粘剂后插入连接筋
将药剂管置入套筒，旋上混合器，然后将套筒置入打胶枪内，扣动扳机，第一、二次挤出来的药剂不要使用（因为此时药剂可能没有混合均匀）,将胶枪上的混合喷头伸进孔的底部，扣动扳机，且每一次扣动扳击感觉有明显压力后，一步一步慢慢抽出,药剂添满孔深的2/3 时，停止扣动扳机事先按孔深的2/3 容积备胶，对于垂直盲孔，只需将胶放入孔内，再插入连接筋，一边插筋，一边不停的转动筋，以利于排出胶体内气泡，增加连接筋和胶粘剂之间的握裹力，同时要保证钢筋在孔中心位置，
（8）、养护
结合胶粘剂的使用说明，确定注入胶粘剂后的养护时间，在防止扰动所植材料，保证锚固质量；
（9）、验收
填写单项工程验收单，报请验收。
4）、植筋加固工程质量保证措施
（1）、钻孔时水平度及垂直度的控制
本工程结构拆除后受力状态改变，钢筋锚固的质量尤为重要，因此，必须保证锚固钢筋位置以及垂直度的控制有可靠措施。
孔径控制：在作业面放钻孔位置线时，标出孔径。深度控制：电锤或水钻上带深度控制装置，成孔施工深度应达到要求+200mm。方向控制：①当钻柱面、墙面（水平）孔施工时，以保证机身与柱面、墙面垂直。水平孔成孔要求向上倾斜3～5°的角度，以防止注胶时胶倒流，内部出现空洞。
（2）锚固用水平孔及垂直孔做法见下图。

孔深 90º

、

倾斜3-5度

水平成孔 垂直成孔
（2）、钻孔保证直线，孔内不能有叉孔、斜孔，以免注入胶粘剂时外渗，影响胶的有效利用。
（3)、一般钻孔深度应保证锚固设计深度+20mm，预留的深度是考虑清孔后的滞留物和连接筋端头粘接所需
（4）、冲击钻钻孔时不能震酥砖结构的结合面或震裂结构边缘棱角，
（5)、应堵住外界向孔内渗流水或污物，孔内不能滞留明水，清理干净孔内明水后，及时注胶并植入连接件，
（6)、注胶必须有相应的压力，孔内胶体必须饱满，而且每个孔的胶粘剂必须一次注完，如果遇到一只（桶）胶注完不够的情况应及时补注。
6)、植筋拉拔试验
(1)、试验要求
A、试验目的：随机性的选择所植钢筋，作为试验对象，测试植筋锚固质量。
B、一般按每1000 根钢筋抽一组三根，每层必须至少有一组，不足一组按一组计算。连续三次合格，可以放宽到2000 根一组抽取。如果以后试验中发现不合格产品，则仍然退回到每1000 根钢筋抽一组三根。
(2)、试验操作
A、首先将液压千斤顶套入选定的试件上，试验装置见图3-4-1。
B、了解拉拔设备的性能要求后，将压力表进行调零，通过液体压力泵逐级加压。当达到钢筋的设计强度后停止加压。
C、观测压力表的指针固定在某一刻度值，不再上下摆动时，再继续加压，反复调试，直到压力值与试验设计强度相符时，停止加压并做好数据的记录，直至钢筋的屈服强度为止。
D、做好试验记录，由抽检的检测单位负责整理数据，做出分析报告和结论。
4、钢筋工程
本工程钢筋工程施工采用在工地下料、加工，现场焊接、绑扎的方法。具体施工要求如下：
1)、技术准备
(1）、充分熟悉图纸、工程规范、施工质量检验评定标准及图集，及时发现图纸中的疑及与现场施工有冲突的地方，提前与设计办理洽商。
(2）钢筋翻样做到与现场施工相结合，钢筋下料要采用现场放样下料对重要部位和特殊部位施工前要绘制施工大样图，以便有效的指导施工，同时，在满足结构施工规范的前提下，充分考虑到结构施工对装修的影响。
(3）对进场钢筋原材要进行检查，产品出厂合格证、质量检查报告、规格牌号要齐全，进场后先要进行外观质量检查记录，同时按同炉批号、同种规格、同一进货时间每60t做一组复试试验，不足60t也做一组复 试试验，复试合格后方可使用。
(4）对弯钩机、切断机、套扣机、力矩扳手等器具进场必须经检测部门检查合格，并有合格证书。
(5)施工前根据本工程的特点，专业工长以书面形式向班组和操作工人作详细的书面交底。
(6）做好工种间的交接检查记录，并要由交接工长签字认可。
2)、材料准备
(1） 本工程所包括的钢筋规格如下：
φHPB300、φHPB335、φHPB400
对所有进场及加工后的成品、半成品钢筋要分类型，分规格码放。
(2）绑扎用火烧丝：22#、20#火烧丝；直径≤12mm的钢筋采用22#的火烧丝，直径>12mm的钢筋采用20#的火烧丝进行绑扎。
(3）垫块采用水泥砂浆垫块。4.3机具准备
3)、工具准备
(1）、成型机具
钢 筋 机 具
机具名称
型号
台数
钢筋切断机
BQ-40G
1台
钢筋弯曲机
GW-40
1台
钢筋调直机
JK-2
1台
无齿锯

1台
电焊机
BX3-300-2
4台
(2）手使器具：钢筋钩、后台制作弯曲扳子、小撬棍、脚手架、钢丝刷、粉笔、线坠、鼓风机、扫帚、钢卷尺、大剪子。
4). 施工方法和技术要求
(1)、 钢筋成型
A、主筋成型：
① HPB300级钢筋均做180o弯钩，平直长度不小于3d，弯曲直径D不小于2.5d。（如图所示）

② HRB335钢筋需做90o弯钩时，弯曲直径D不小于钢筋直径的5倍，见下图及附表：

HRB400级 钢 筋 弯 曲 直 径
钢筋直径（㎜）
12
14
弯曲直径（㎜）
60
70

③冷轧带肋钢筋钢筋末端可不制作弯钩。当钢筋末端需制作900或1800弯折时，钢筋的弯弧内直径不应小于钢筋直径的5D,尚应不小于受力钢筋的直径。
B、箍筋成型：
①箍筋端头应平直，不能有弯曲。因此用切断机下料时，根数不能多于5根，长度应统一，端头平整，发现端头不直或不平时调整切断机刀头。
②弯钩角度，所有箍筋均制作135o弯钩，平直段长度10d。本工程箍筋主要为φ8、φ10、Φ12等，其弯钩的平直长度分别为80㎜、100㎜、120mm。
③箍筋加工，每制作一批时应先预制一构件，核对尺寸准确后，方可
