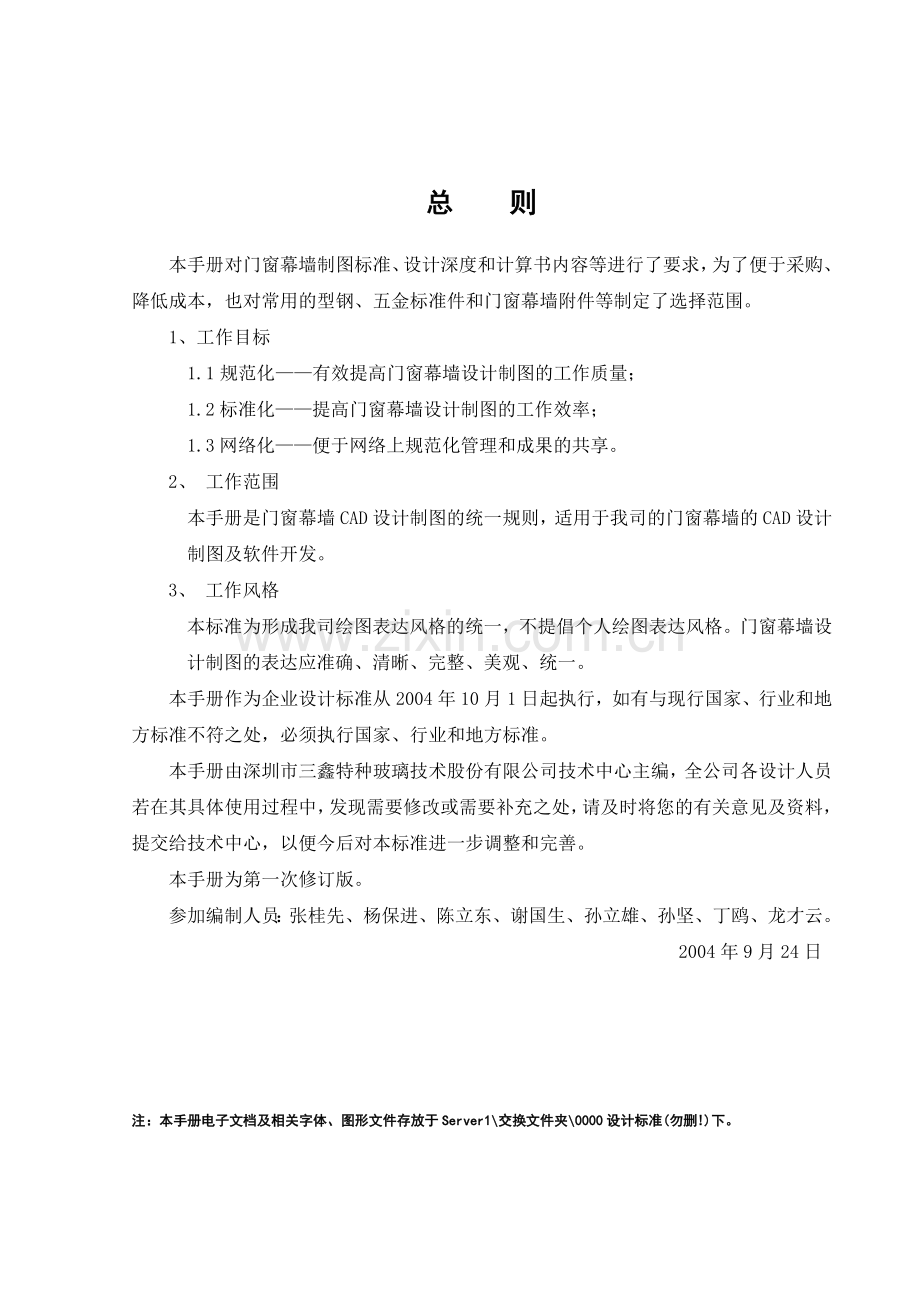

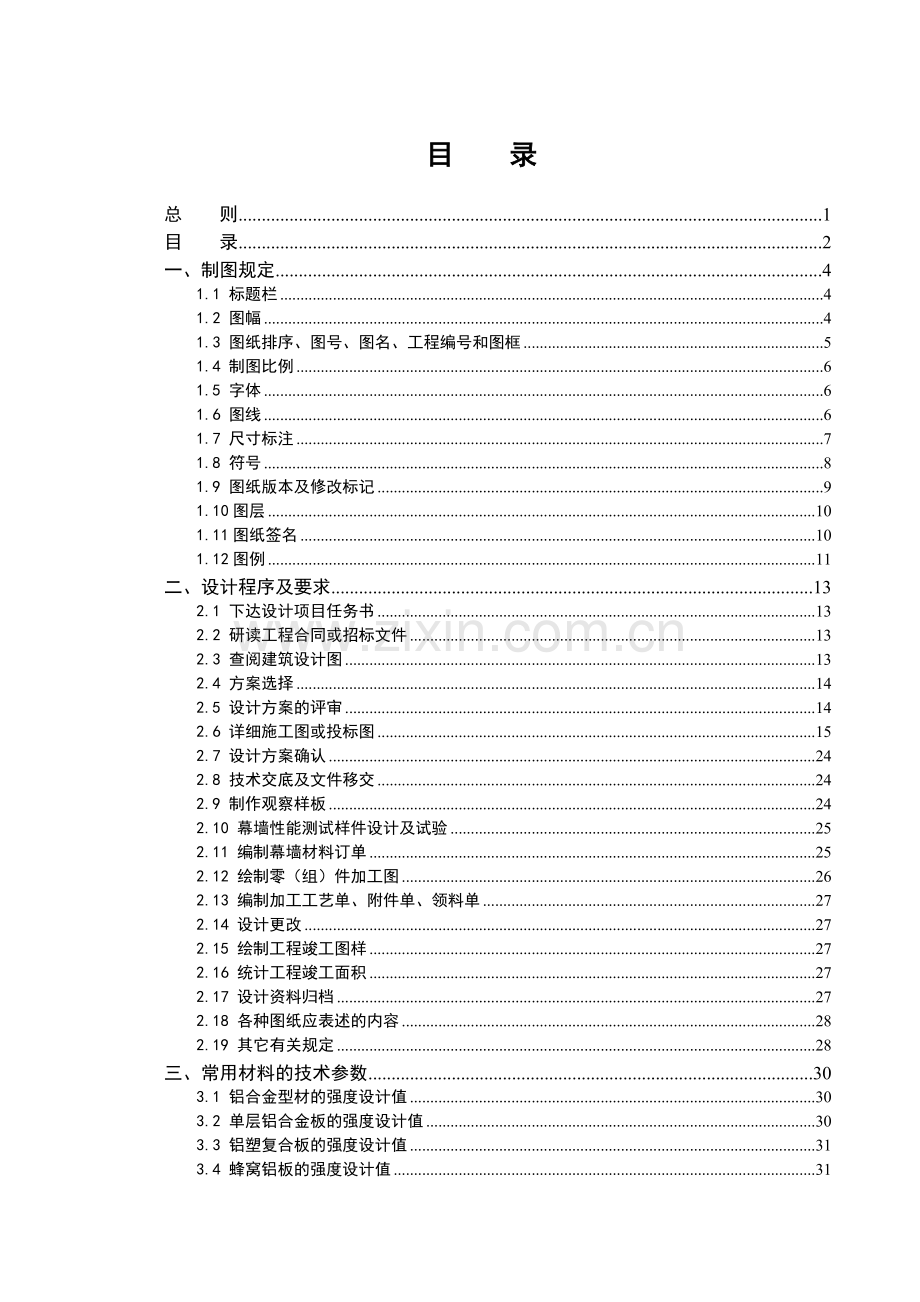

总 则本手册对门窗幕墙制图标准、设计深度和计算书内容等进行了要求，为了便于采购、降低成本，也对常用的型钢、五金标准件和门窗幕墙附件等制定了选择范围。1、工作目标 1.1规范化有效提高门窗幕墙设计制图的工作质量； 1.2标准化提高门窗幕墙设计制图的工作效率； 1.3网络化便于网络上规范化管理和成果的共享。 2、 工作范围本手册是门窗幕墙CAD设计制图的统一规则，适用于我司的门窗幕墙的CAD设计制图及软件开发。 3、 工作风格本标准为形成我司绘图表达风格的统一，不提倡个人绘图表达风格。门窗幕墙设计制图的表达应准确、清晰、完整、美观、统一。 本手册作为企业设计标准从2004年10月1日起执行，如有与现行国家、行业和地方标准不符之处，必须执行国家、行业和地方标准。本手册由深圳市三鑫特种玻璃技术股份有限公司技术中心主编，全公司各设计人员若在其具体使用过程中，发现需要修改或需要补充之处，请及时将您的有关意见及资料，提交给技术中心，以便今后对本标准进一步调整和完善。本手册为第一次修订版。参加编制人员：张桂先、杨保进、陈立东、谢国生、孙立雄、孙坚、丁鸥、龙才云。 2004年9月24日注：本手册电子文档及相关字体、图形文件存放于Server1交换文件夹0000设计标准(勿删!)下。目 录总 则1目 录2一、制图规定41.1 标题栏41.2 图幅41.3 图纸排序、图号、图名、工程编号和图框51.4 制图比例61.5 字体61.6 图线61.7 尺寸标注71.8 符号81.9 图纸版本及修改标记91.10图层101.11图纸签名101.12图例11二、设计程序及要求132.1 下达设计项目任务书132.2 研读工程合同或招标文件132.3 查阅建筑设计图132.4 方案选择142.5 设计方案的评审142.6 详细施工图或投标图152.7 设计方案确认242.8 技术交底及文件移交242.9 制作观察样板242.10 幕墙性能测试样件设计及试验252.11 编制幕墙材料订单252.12 绘制零（组）件加工图262.13 编制加工工艺单、附件单、领料单272.14 设计更改272.15 绘制工程竣工图样272.16 统计工程竣工面积272.17 设计资料归档272.18 各种图纸应表述的内容282.19 其它有关规定28三、常用材料的技术参数303.1 铝合金型材的强度设计值303.2 单层铝合金板的强度设计值303.3 铝塑复合板的强度设计值313.4 蜂窝铝板的强度设计值313.5 不锈钢板的强度设计值313.6 钢材的强度设计值313.7 玻璃的强度设计值323.8 铝包钢铰线的计算参数333.9 不锈钢(304或316)钢绞线技术参数表333.10幕墙材料的弹性模量343.11幕墙材料的泊松比343.12幕墙材料线膨胀系数353.13幕墙材料的重力密度35四、常用材料的规格表364.1 硅酮结构密封胶产品选用规定364.2 常用型钢、五金标准件、附件选用表39五、相关的国家及行业标准515.1建筑及结构设计规范515.2. 幕墙工程技术规范525.3幕墙性能检测方法525.4. 幕墙材料标准535.5. 五金件54六、常用参考书目55七、附表与附图56一、制图规定1.1 标题栏1.1.1常用图纸格式见附图一、二、三、四、五。若没有特殊要求，暗标投标图采用附图一，明标投标图采用附图二，施工图采用附图三,加工图采用附图四，组装图采用附图五。1.1.2标题栏与装订线配置，应便于装订和翻阅。1.2 图幅1.2.1图纸目录、设计说明、立面图、平面图、大样图和剖面图：无特殊要求，通常采用A3图幅。当绘图比例为1:100仍不能表达清楚时，可采用A2、A1图幅。1.2.2 预埋件图和防雷平面布置图：无特殊要求时，通常采用A3图幅。当绘图比例为1:100仍不能表达清楚时，可采用A2图幅。1.2.3 节点图和三维图：无特殊要求时，通常采用A3图幅。当绘图比例为1:100仍不能表达清楚时，可采用A2图幅。1.2.4 材料表和加工图：采用A4图幅。1.2.5 一项设计任务所用到的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。1.2.6各种图幅的尺寸标准为： A1594x841，A2594x420，A3297x420,A4210x297有特殊需要时图纸长边要加长，其长边加长尺寸依据下列数据进行： 幅面代号长边尺寸(mm)长边加长后尺寸(mm)A18411051 1261 1472 1682 1892 2102A2594743 892 1041 1189 1338 1487 1635 1734 1.3 图纸排序、图号、图名、工程编号和图框1.3.1 工程图纸应按一定规律有序的排列，应基于阅图方便、简洁明了、条理清晰、表达合理的原则来排序。排版顺序一般应为封面、图纸目录、设计说明、建筑立面图、平面图、剖面图、埋件图、大样图、局部大样图、三维图、节点图、防雷图（平面、详图等）、材料表、加工图等。大样图至节点图可按幕墙系统分类排版，同种幕墙系统的大样图、局部大样图、局部剖面图、三维图、节点图应按上述顺序归拢。如果有新开模型材和新增加的附件，应有型材断面图和附件加工图。通常材料表和加工图要单独成册。1.3.2 图号图纸目录：ML001、ML002等； 设计说明：SM001、SM002等；幕墙立面图： LM001、LM002等； 平面图：PM001、PM002等；剖面图:SP001、SP002等； 预埋件图：MJ001、MJ002等； 大样图、局部大样按不同的幕墙系统分类，以编号“DYXYZ”中“X”按顺序取1，2，3等区分，如明框玻璃幕墙大样：DY101、DY102；隐框玻璃幕墙DY201，DY202等以此类推；三维图与大样图相对应，如明框玻璃幕墙三维：SW101、SW102等；节点图也与大样图相对应，如明框玻璃幕墙节点： JD101、JD102等，隐框玻璃幕墙节点： JD201、JD202等依此类推； 防雷图：FL001、FL002等；型材加工图： M152-01等，其中M152代表型材的编号；钢件加工图：GJ001、GJ002等。 1.3.3 图名图名应详细明了，以简短的文字、数字、字符表达出本图的主要内容。其正确表达方式如下：一层幕墙平面图、轴幕墙大样图、幕墙横剖节点图、幕墙开启窗竖剖节点图、型材M152加工图等。避免如下表达方式：幕墙分格图、幕墙节点图、型材加工图等。1.3.4 工程编号幕墙工程编号“SXMQ-YEAR-MONTHNO”，如2004年9月份第一项幕墙工程为“SXMQ-2004-0901”。门窗工程编号为“SXMC-YEAR-MOUNTHNO”，屋面工程编号“SXWM-YEAR-MOUNTHNO”1.3.5 图框为了减少图纸的内存和确保图框文件的标准性、一致性、易修改性，必须使用外部引用命令“Xref”引用图框文件。1.4 制图比例1.4.1 图样的比例应为图形与实物相对应的线性尺寸之比。比例的大小，指比值的大小。 如1:50大于1:100。1.4.2 比例应以阿拉伯数字表示。 常用比例 1:1,1:2;1:5,1:10,1:20,1:50,1:100,1:200,1:500,可用比例 1:3,1:15,1:25;1:30,1:150,1:250,1:3001.4.3 图纸比例：一般情况下，一个图样应选用一种比例。特别情况可根据制图需要，在同一图纸中选用两种比例。1.4.4 绘图时图形须按实际尺寸（一般单位为mm）绘制，仅在需局部放大或绘制加工图时可不按比例。1.5 字体1.5.1 图纸上的文字、数字、符号，均应笔画清晰、字体端正、排列整齐，标点符号应清楚、正确，手写文字必须用黑墨水书写。同一图形文件内字型数目一般不超过四种。1.5.2字型：尽量不使用TrueType字体，以加快图形的显示，缩小图形文件。汉字字型选用hztxt.shx，数字、英文字型均选用simplex.shx。1.5.3字高：常用字高为：2.5、3.5、4、5、7、10、14mm，宽度比例为0.8。汉字字高一般不应小于3.5mm，拉丁字母、阿拉伯数字和罗马数字的字高不应小于2.5mm。字高为打印后字体的实际高度。1.6 图线1.6.1 图线宽度b一般为：0.25、0.35、0.5、0.7mm，特别地取：0.18、1.0、1.4mm。在采用CAD技术绘图时，应当用色彩（COLOR）控制绘图笔的宽度，尽量少用多义线（PLINE）等有宽度的线，以加快图形的显示，缩小图形文件。每个图样应根据复杂程度和比例大小，先确定基本线宽b， 再选用适当的线宽组，一般情况取b=0.25mm，各线宽组取值见表1.6。 表1.6 线宽比线宽组(mm)粗线b1.401.000.700.350.25中线0.5b0.700.500.350.180.13细线0.25b0.350.250.180.090.05注：在一般情况下，如没有特殊要求，在节点图中各种线宽对应的颜色按以下规定设置：(1).粗线采用深蓝色（blue）时，代表主体结构剖切轮廓线；采用白色（white）时，代表幕墙或门窗结构的剖切轮廓线。(2).中粗线采用青色（cyan），代表幕墙或门窗结构未剖切的可视部分。 (3).细线可采用其它颜色，建议用绿色（green），代表其它各种线型,立面图的线宽可根据立面线条的复杂程度而定。1.6.2 在同一张图纸内，相同比例的各图样，应选用相同的线宽组。1.6.3 相互平行的图线，其间隙不应小于其中的粗线宽度，且不小于0.7mm。1.6.4点划线和双点划线，在较小图形中绘制有困难时，可用实线代替。1.6.5 图线不得与文字、数字和符号重叠、混淆。不可避免时，应首先保证数字、文字的清晰。1.6.6大样图中，隐框立面分格线使用单线条，明框部分使用多线条按实际情况绘制。1.7 尺寸标注1.7.1 尺寸标注应准确、详尽和清晰。1.7.2 尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样的轮廓线不小于2mm，另一端宜超出尺寸线23mm,必要时可利用轮廓线作为尺寸界线。尺寸线也应用细实线绘制，并应与被注长度平行，但不宜超出尺寸界线之外。尺寸起止符号一般应用中粗短斜线绘制，其倾斜方向应与尺寸界线成顺时针450角，长度宜为23mm。1.7.3 标注半径、直径和角度，尺寸起止符号不用450短划线，而用箭头表示。角度数字一律水平书写。1.7.4 尺寸数字的读数方向应符合GBJ/T50001-2001房屋建筑制图统一标准的规定。尺寸数字依其读数方向注写在靠近尺寸线的上方中部。尺寸数字字高宜为2.5mm。1.7.5 标注小尺寸时，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写在尺寸线的两侧，也可引出注写。1.7.6 尺寸的排列与布置(1).尺寸应注写在图样轮廓线以外，不应与图线、文字及符号相交。(2).图线不得穿过尺寸数字，不可避免时，应将穿过尺寸数字的图线断开。(3).互相平行的尺寸线，应从被注的轮廓线由近向远整齐排列，小尺寸在内，大尺寸在外。平行排列的尺寸线间距应一致，宜为710mm，且与最近的轮廓线的距离不小于10mm。(4).总尺寸的尺寸界线应靠近所指部位，中间的分尺寸的尺寸界线可稍短，但长度应相等。1.7.7 常见几何要素的尺寸标注参见GB/T50001-2001房屋建筑制图统一标准。1.8 符号1.8.1 剖面的剖切符号，应由剖切位置线和剖视方向线组成。剖面位置线的长度宜为610mm，以粗实线绘制；剖视方向线应垂直于剖切位置线，长度宜为46mm，以细实线绘制。1.8.2 剖面剖切符号的编号，宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应写在剖视方向线的端部。1.8.3 断面的剖切符号，只用剖切位置线表示，并应以粗实线绘制。长度宜为610mm。 1.8.4 断面剖切符号的编号，宜采用阿拉伯数字，按顺序连续编排，并应写在剖切位置线的一侧，编号所在的一侧应为该断面的剖视方向。1.8.5 剖面图和断面图，如与被剖切图样不在同一张图纸内，应在图上集中说明。1.8.6 索引出的详图，如与被索引的图样在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中画一水平细实线。1.8.7 索引出的详图，如与被所索引的图样不在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中注明该详图所在图纸的图号。1.8.8 索引出的详图，如采用标准图，应在索引符号水平直径的延长线上注明该标准图册的编号。1.8.9 索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位置线，应以引出线引出索引符号，引出线所在的一侧应为剖视方向。1.8.10 详图与被所索引的图样在同一张图纸内，应在详图符号内用阿拉伯数字注明详图编号。1.8.11 索引图与被索引图之间采用双向索引。1.9 图纸版本及修改标记1.9.1施工图版本号第一次出图版本号为0，第二次修改图版本号为1，第三次修改图版本号为2 ，依此类推。1.9.2方案图或报批图等非施工用图版本号 第一次图版本号为A ，第二次图版本号为B ，第三次图版本号为C ，依此类推。1.9.3图面修改标记图纸修改可以版本号区分，每次修改必须在修改处用云线圈出做为标记，并注明版本号。简单或单一修改使用变更通知单。 1.9.4 每次制图完成，可采用“purge”命令清理图形文件，也可采用“Wblock”命令输出图形，以减少文件所占空间。1.10图层为规范统一出图风格，提高图纸质量、方便阅图和易于图纸的修改，将图层进行了标准化，下表供设计人员参照执行。序号图 层 名图 层代 号颜 色笔 宽(mm)备 注1004(青)0.18表示一般看线等2结构层STRU5(蓝)0.35表示结构的轮廓线等2型材层ALUM7(白)0.35铝型材断面线等3文字层TEXT3(绿)0.09对所有文字（除图框特有文字图层外）4分格线ELEV7(白)0.35局部立面分格线等4(青）0.18整体立面分格线等5标注层DIM3(绿)0.09标注，引出线，索引6填充层HAT8(灰)0.09防火棉，保温棉，砼体截面等的填充7附件层ACCE8(灰)0.09幕墙附件等8轴线层AXIS1(红)0.09轴线，定位线，对称线，折断线9图框图层TK系列见标准图框见标准图框图框元素注：以上图层在标准图框CAD图中均已设置，请参考使用。当需要时，不限以上所述图层，可根据需要另行合理地设置图层，但必须基于方便阅读、易修改等原则进行。1.11图纸签名可采用手签或电子签名，但电子签名必须经本人许可。1.12图例常用材料图例如下：序号名称图例说明1石材石材断面填充填充号ANSI332木材3砌体填充号ANSI314混凝土填充号AR-CONC5钢筋混凝土填充号AR-CONC与ANSI316粉刷填充号AR-SAND7金属包括除铝合金型材外的各种金属，填充号ANSI328网状材料包括各种金属、塑料等网状材料 9玻璃（立面）（剖面）10单层铝板单层铝板立面填充填充号DOTS11石材石材立面填充填充号AR-CONC12垫块13密封胶、膏各种密封胶膏断面填充；填充号AR-SAND各种密封胶膏看面填充14结构胶填充号NET15多孔材料包括泡沫塑料、泡沫棒、软木、海绵等，填充号HONEY16纤维材料包括麻丝、玻璃棉、矿渣棉、纤维板等。17密封毛条18胶条包括双面粘接胶条、各种橡胶条、密封条，垫片等，填充号ANSI37二、设计程序及要求幕墙工程设计工作应遵循以下程序：下达设计项目任务书研读工程施工合同或招标文件查阅建筑设计图纸方案选择设计方案评审详细施工图或投标图设计方案确认（投标设计程序到此为止）技术交底及文件移交制作观察样板幕墙性能测试样件设计及试验编制幕墙材料订单绘制组件图、零件图编制加工工艺单、附件单和领料单绘制工程竣工图样竣工面积统计设计资料归档.2.1 下达设计项目任务书技术部经理向设计负责人下达设计项目任务书（见附表1），设计负责人根据设计项目任务书的要求编制设计组织计划（见附表2），经技术部经理批准后方可执行。2.2 研读工程合同或招标文件项目设计负责人组织有关人员研读工程合同和招标文件。工程合同是最重要的工程设计依据，工程设计必须严格遵守工程合同对施工范围、幕墙材料、施工工期和质量等方面的规定。对于投标工程，招标单位会将具体要求详细地写在招标文件内，做投标方案前必须仔细阅读招标文件。2.3 查阅建筑设计图 在研读工程合同或招标文件的同时，应熟悉相关的图纸，明确设计范围及具体设计要求。2.3.1图纸分类与幕墙工程设计工作相关的图纸主要是建筑施工图和结构施工图（有些幕墙工程可能会与空调、管道、灯光等其他专业有相协调之处，应对这些专业的图纸给予关注），首先应将与幕墙有关的图纸挑选出来，分类摆放。这些图纸包括图纸目录、设计说明、门窗图表、各层平面图、各立面图、剖面图、墙身大样、构造详图、结构平面布置图、柱网图和柱表、梁表等。与幕墙设计无关的图纸可另行存放。2.3.2 阅图原则(1).通读相关图纸、初步了解幕墙边界位置、饰面材料、层高、屋面防水层厚度、女儿墙高度、楼面饰面层厚度、幕墙连接部位的结构形式，幕墙连接方式等。(2).精读各层建筑平面图和结构平面图，根据建筑图的幕墙位置，用结构图的尺寸计算幕墙宽度的准确数据并保留计算记录，拟定幕墙横向分格方案。(3).精读各立面图、剖面图、墙身大样、结构梁表、地面、屋顶防水层做法、女儿墙构造等图纸，计算幕墙高度数据，结合窗台高度和材料利用率等因素拟定幕墙分格方案。2.4 方案选择熟悉相关图纸、工程合同或招标文件后，项目设计负责人再组织有关人员制定初步设计方案，并根据幕墙分格计算龙骨的惯性矩、玻璃厚度、结构胶宽度等参数，若有必要应对分格方案进行调整。2.5 设计方案的评审初步方案完成后，由技术部经理组织有关人员进行方案评审，由项目设计负责人填写方案评审会议纪要（见附表3）和评审记录表（见附表4）。根据评审记录表的要求将方案修改后，由项目设计负责人填写设计验证/确认表（见附表5），经部门经理及总工验证确认后，存入设计档案。2.5.1评审的内容设计方案评审的内容包括幕墙结构形式、立面划分原则、结构计算方法、与主体结构的连接方式、各种转角部位的构造、防水、防火和防雷措施。2.5.2评审程序方案评审的程序为项目设计负责人介绍设计方案讨论设计方案确定设计方案设计评审记录。(1). 方案评审会议纪要和评审记录表应存入设计档案。(2).方案设计的主要参加人员包括：设计部经理、设计师、项目设计负责人，大型工程项目还包括副总工程师和总工程师。2.6 详细施工图或投标图初步方案完成并经评审确认后，需深化为详细的施工图或投标图。施工图设计文件的深度应满足：能供工程部门据以编制准确的施工预算、安排材料订货、工厂制作和施工安装。投标图设计文件的深度应满足招标文件的要求，可供经营部门按图进行准确的投标预算报价。2.6.1 封页（样图见附图六）： 应列明工程名称、建筑幕墙专项设计单位全称、公司标志、设计证书号、设计出图日期。大型幕墙工程的幕墙设计宜按设计顺序编制分册。2.6.2 图纸目录（样图见附图七）：根据图纸表达内容的不同进行分类编码，按一定顺序排列，图纸目录能清楚地反映各张图纸的内容。目录表达的内容有：图名、图号、图幅及图纸修改版次号。2.6.3 设计说明：（样图见附图八）(1).表明工程业主方、建筑设计单位、建筑总承包方和建设监理单位的全称。(2).说明本工程的地理位置情况，建筑物标高、层数和幕墙工程标高、层高、总面积等。(3).说明本幕墙工程风荷载取值的依据，列出最大风荷载标准值和最大风荷载设计值及其所处的部位。如有模型风洞试验，应分析试验结果，确定风荷载值。(4).应列出本工程设计所参照和引用国家和地方颁布的有关标准、规范、法令和行业标准文件等设计依据。(5).对于投标图，可阐述设计过程遵循的重要设计原则和主要设计理念。(6).应表明本幕墙工程设计构造形式和连接节点具有的安全性、合理性和先进性，以及不同部位的面层材料品种(如：玻璃、金属板、石材及其它材料)，面层颜色。对于投标图应重点突出本条内容，并做到图文并茂。(7).说明幕墙工程设计要求达到的技术物理性能等级，应列出三项主要基本性能指标（风压变形、空气渗透、雨水渗漏），抗震措施、防火措施、防雷措施。如较大工程并有具体要求时，可对反射率、隔声、保温、热断裂性能、耐撞击和热量吸收等性能加以说明。(8).应清楚表明所选用的主要材料，例如：铝合金型材、钢制件、玻璃、金属板、石材及其它面材，硅酮结构胶、耐候密封胶、各类紧固件、开启窗五金件及其它配套密封附件材质、规格、主要性能和技术指标，有需要时可注明品牌和产地。(9).设置幕墙清洗设备装置的，应表明满足该装置与土建设计、结构设计和幕墙清洗相互关系的技术指标。(10).不应流于形式，应具有相当的内容及完整性，应体现专业性及针对性。 2.6.4幕墙立面图（样图见附图九）(1) .幕墙立面图是幕墙设计中表达建筑幕墙立面设计效果、幕墙材料及所在位置、分格的重要方法，是幕墙设计的重要组成部分。(2) .幕墙立面图绘制前建议先绘制墙身大样图，最后以平面图及墙身大样图为基准绘制立面图。立面图中要准确地表示出立面分格、凹凸关系及窗洞的位置。如果局部立面与主立面有凹凸或转折关系时，一般应采用粗线分隔。(3) .当立面图中的材料超过一种时，应用不同的填充图案表示，并有图例说明。(4) .立面图的竖向标注应包括楼层标高引出线、标注线、标高、楼层号四部分。(5) .在外边粱底及窗台顶一般有横向分格线，此处一般为层间防火分隔区，要尽量避免玻璃跨防火区设置。(6) .楼层标高：以米为单位，保留小数后3位。正数标高不注“+”，负数标高应注“-”，零点标高应注写成“0.000”。2.6.5 平面图（样图见附图十）：(1).幕墙平面图的绘制：以土建的平面图为基准进行绘制，如有土建的CAD图，先确定其正确性，然后加以利用，建筑平面简图应标出主要轴线及幕墙类型的单元编号位置。(2). 幕墙平面应准确表示出幕墙附近的主体结构，包括结构柱、构造柱、剪力墙、填充墙、主体结构边梁，其中柱、剪力墙及填充墙应进行填充。(3).幕墙厚度的确定：应依据提供的风压估算所需的立柱截面高度a，然后加上立柱外边缘到外饰面的距离b，再加上立柱安装可调节距离c，则幕墙厚度D=a+b+c，且所取的数值为5的模数。所取的幕墙厚度同时应和节点图协调统一。(4).幕墙分格尺寸，表明立柱在不同平面图上的位置、轴线及轴线编号、相应节点详图索引编号。(5).变形缝的位置和宽度尺寸，应绘制局部放大详图，并标注详图尺寸。(6).平面图应示出幕墙平面所在层数标高及轴线编号，有关节点详图索引。(7).对于标准层平面可共用一张平面图，但须表明层次范围与标高。(8).平面图中应表示出开启扇及门。(9).幕墙平面图的剖切位置一般应在窗高的中部，如果有更多的装饰面时，一般应用细实线勾画其轮廓，并表明位置关系。(10).幕墙平面图的室内部分也应表达完整，特别是与幕墙紧邻、相关的隔墙等。(11).平面图中应表示出门窗编号及幕墙编号。(12).每幅幕墙均要有完整的平面图，平面图要表达出幕墙立柱安装基准线，各相邻立柱中心间距，弧形幕墙平面图上还应给出立柱定位方法和定位尺寸。(13).每张局部平面布置图上均要绘制出建筑典型平面示意图，并注明该幅幕墙在典型平面图上的位置。(14).平面形状简单的幕墙，其平面布置图可与大样图绘制在一起，而不必单独绘制。2.6.6大样图（样图见附图十一）2.6.6.1基本要求(1).大样图应与建筑施工图的立面图相对应。大样图中应绘制该幕墙大样相对应局部平面和剖面图。(2).施工合同包含的幕墙均应有完整的大样图，对于平面形状复杂的幕墙，可将其立面大样绘制成展开立面或用多个立面来表达，并注明转角位置或相接部位。(3).每张大样图上均要绘制出建筑典型平面示意图，并注明该立面在典型平面图上的位置。(4).每副大样图均应注写图名和比例，图名应为“至轴幕墙大样图”或“幕墙大样图”。图名和比列的注写要求见1.3和1.4条。(5).建筑物各个方向的幕墙立面均应绘制准确，包括分格、标高、楼层层高、开启窗位置。采用不同材料的幕墙饰面应表示清楚。(6).大样图轴线应对应平面图轴线标注, 建筑立面相同的幕墙立面可省略，但应在已绘制的立面图中表明在建筑图中的位置、数量及编序号。(7).局部复杂大样图，应绘出局部放大大样图，大样图上应相应标注剖面、节点详图索引编号。2.6.6.2分格划分(1).划分幕墙分格时除要满足材料强度要求外，还要使分格尺寸与面板材料的成品尺寸相匹配；横梁的位置要与窗台高度和防火隔层的做法相适应，宜在窗台顶面和梁底各设置一根横梁；立柱位置应与房间划分相协调。(2).玻璃幕墙的开启窗宜采用上悬窗形式，开启窗开启方向用细实线绘制。(3).玻璃底部边界为地面、裙楼屋面或楼面时，幕墙的底部分格应以防水层完成面为计算基准。(4).幕墙顶部边界为女儿墙顶面时，幕墙顶部应比女儿墙顶面高出约100200mm。 (5).玻璃幕墙一般水平分格b1500mm。如没有特殊的要求，一般分格在1200mm左右选取，并要与立面分格相协调选取。(7).石材分格长边b1500mm，短边a800mm。(8).全玻璃幕墙一般较大，可在10001800mm之间选取，并注意如为吊挂玻璃，则玻璃应在所吊挂的粱底下，并要与立面分格相协调选取。2.6.6.3图样标注(1).分格尺寸的标注应符合1.7的要求，每个分格均应有完整的尺寸，每副幕墙还应有总宽度和总高度尺寸。转角部位尺寸的界线应指向外平面的交点，周边分格尺寸的外尺寸界线应指向立柱和横梁中心线或胶缝中心线，在边部分格尺寸的外测还应标出封边和封顶板的宽度尺寸。(2).分格线的位置由轴线和楼层标高线确定。在宽度上要标注出轴线两侧的宽度分格线与轴线的关系尺寸；在高度上要标出每条高度分格线与相邻楼面建筑标高线的关系尺寸。2.6.6.4附加文字说明应在大样图适宜位置（一般在右下角）上加以文字说明，详细说明该大样幕墙所选择的材料以及其相对应的性能参数、表面处理等。文字说明字体按本手册“1.5 字体”执行。2.6.7剖面图（样图见附图十二）：2.6.7.1剖面图指竖剖面图，该图应表述清楚幕墙在全高度范围的立柱长度、伸缩位置尺寸、连接形式、安装中心位置、横梁中心位置,主体结构剖面轴线号，详图的放大位置及图号等。 2.6.7.2同一幅幕墙的不同高度区域和不同建筑结构区域，均应有相对应的竖剖面图。2.6.7.3剖面图的剖切位置、编号、比例、标高、部分详图索引和轴线号应与平面图、立面图相对应标注。2.6.7.4高度尺寸标注要求如下：外部尺寸：幕墙总高度、层间高度、分格尺寸与外部装饰的有关尺寸。内部尺寸：窗台标高、吊顶标高和其它装饰与幕墙相关的特殊要求高度。2.6.7.5应在剖面图适宜位置（一般在图纸左侧或图纸下方）上加以文字说明，详细说明该部分幕墙所选择的材料以及其相对应的性能参数、表面处理等。文字说明字体按本手册“1.5 字体”执行。2.6.8局部大样图（样图见附图十三）：2.6.8.1幕墙工程中，特别是大型幕墙对仅依靠立面、平面、剖面无法表达清楚的位置，在不同层高、不同层数、内外空间比较复杂的部位，均应绘制局部放大图，局部放大部位可索引在平面、立面、剖面图上，并标明其所在的图纸图号。2.6.8.2在局部放大图中，应标注索引部位轴线号及该图中应表明所有索引的详图图号和选用材料规格尺寸。2.6.8.3应在图纸适宜位置（一般在右下角）上加以文字说明，详细说明该部分幕墙所选择的材料以及其相对应的性能参数、表面处理等。文字说明字体按本手册“1.5 字体”执行。2.6.9节点图（样图见附图十四、十五）：2.6.9.1节点类型幕墙节点图样分为水平剖切节点和垂直剖切节点。幕墙基本点应包括立柱标准安装节点、横梁标准节点、开启窗水平节点和垂直节点，各类转角节点，侧边、底部和顶部封口节点、不同幕墙类型的接口节点、变形缝节点、幕墙防火和防雷节点。2.6.9.2节点内容幕墙节点图要表述幕墙的结构形式及连接方式、各构件的名称或图号、各构件间相互关系和配合要求，主要材料的截面系数、面板材料的品种、厚度及安装尺寸、转角处及边部分格尺寸的起始位置等。(1).节点图是表明幕墙工程各局部的深化设计，在图中必须清楚地反映出详图位置和技术要求，按照幕墙种类、不同饰面材料、不同幕墙的立柱、横梁、明框、隐框、开启窗等垂直方向、水平方向均应分别绘制节点详图，尺寸标注齐全，注明选用材料名称、规格材质要求和索引号。(2).应对节点图的施工定位，与立面图及平面图的对应关系进行详细表述，使节点图具有较高的施工可行性。(3).应根据制图规范及三视图的原理，对节点设计中的参考投影线及投影面进行合理表达，增强图面的可读性。(4).将文字标注及引出线摆放整齐，合理选用制图比例，使图面表达整洁美观。(5).应表示幕墙与建筑结构的相对位置。(6).应表示幕墙与主体结构间隙及其相关的建筑构造缝隙处理方式。(7).应表示幕墙与主体结构连接施工构造详图和土建阴、阳角部位及特殊复杂面幕墙构造部位的处理方式。(8).应表示幕墙立柱温度变形缝处理，立柱与横梁的连接固定形式。(9).应表示面层与骨架装配方式，胶缝处理形式。(10).应表示幕墙立柱与预埋件支座连接方式和有关要求。(12).应有层间防火、防雷装置、保温层设计详图，应表明选用材料名称、规格及施工方法。(13).硅酮结构胶、硅酮密封胶，其断面应标注宽度厚度尺寸。(14).幕墙组件与骨架连接方式或固定支座的位置间距。(15).与幕墙有关的辅助设施，如：内外装饰件、清洗设备等的连接方式。(16).对构造特别复杂的节点，可绘制分体的透视详图。(17).在幕墙标准的横、竖剖节点图中应分别用虚线（线型比例取正常标准比例的3倍左右）表示出横向型材、竖向型材的断面图，应放置在适当位置。2.6.9.3应在图纸适宜位置（一般在图纸右侧或图纸下方）上加以文字说明，详细说明该节点处理的特点和相关技术说明，如“防腐垫片的连接可防止电化学腐蚀”等。宜单独把要说明的构件从节点中局部放大出来（构件不单独拿出），可在局部放大图中附加说明。文字说明字体按本手册“1.5 字体”执行。2.6.9.4结构防水和排水幕墙结构体系中所有外露接缝要设置密封系统，并应设有可能渗漏水的排泄通道。在开启部位，除正常的密封措施外，还应设立披水装置。2.6.10预埋件图（样图见附图十六）(1).埋设预埋件是幕墙工程关键的首道工序，应与土建结构施工同步进行，应单列平面位置图，示出预埋件位置、轴线尺寸、标高和预埋件编号。(2).预埋件位置图包括表明预埋件的材料名称、规格、数量及施工要求等。(3).幕墙埋件剖面图的绘制应根据主体结构的实际情况布置埋件，应有施工定位尺寸楼层标高楼层名称相关的轴线及其编号，另应有与埋件相关的技术要求。(4).埋件加工图应标注详细，技术要求明确。(5).所有的楼层都必须有相应的埋件平面图，以体现埋件的总体平面布置。如果平面图的比例太小，应采用平面分区的方式表达。(6).当主体结构立面有斜梁，且斜梁上设计有埋件时，应绘制埋件立面图。(7).幕墙埋件的类型应区分开。2.6.11幕墙防雷图（样图见附图十七）(1).幕墙的防雷设计应遵照幕墙规范和防雷规范进行建筑物防雷分类，或可依据标书等其他特殊要求进行分类，以较严格者为准。(2).应绘制防雷平面布置图，表示出均压环所在层的平面布置，均压环宜用粗虚线表示。(3).应表示出幕墙防雷引下线的平面布置。(4).应对幕墙防雷分类及防雷设计技术特点等加以文字性说明。文字说明字体按本手册“1.5 字体”执行。2.6.12幕墙编号图（样图见附图十八）幕墙编号图一般包括面板编号图，单元编号图，立柱编号图及横梁编号图四种。立柱编号图及横梁编号图使用较少，面板编号图及单元板块编号图的设计标准如下：(1).幕墙编号图应对编号规则及顺序进行说明。(2).幕墙编号图设计时，应根据施工要求进行分区，并对各区用大写的英文字母进行编号。如果幕墙面积较小，可以将一个立面分为一个区；如果幕墙的面积较大时，可以将一个立面分为几段，每段为一个区；也可将雨篷、采光顶等特殊部位单独设为一个区。(3).面板编号图：面板编号图一般应在立面图或大样图的基础上设计，有时还要先设计展开图。面板编号图中应标注接缝宽度及分格尺寸的对应关系。面板的材料采用大写的英文字母进行编号，一般将玻璃面板编为G；铝板面板编为A；花岗岩面板编为S，不锈钢编为N。其余特殊材料可自行合理编号。同种材料的不同类别用阿拉伯数字进行区分。同类板块也用阿拉伯数字进行区分，但应保证同类板块的编号位数一致。如编号为“DS2-256”的板块含义可能为“D区花岗岩烧毛板第256号”。(4).单元编号图：单元编号图一般应在立面图或大样图的基础上设计，有时
