基于单片机的机械通风控制器设计.docx

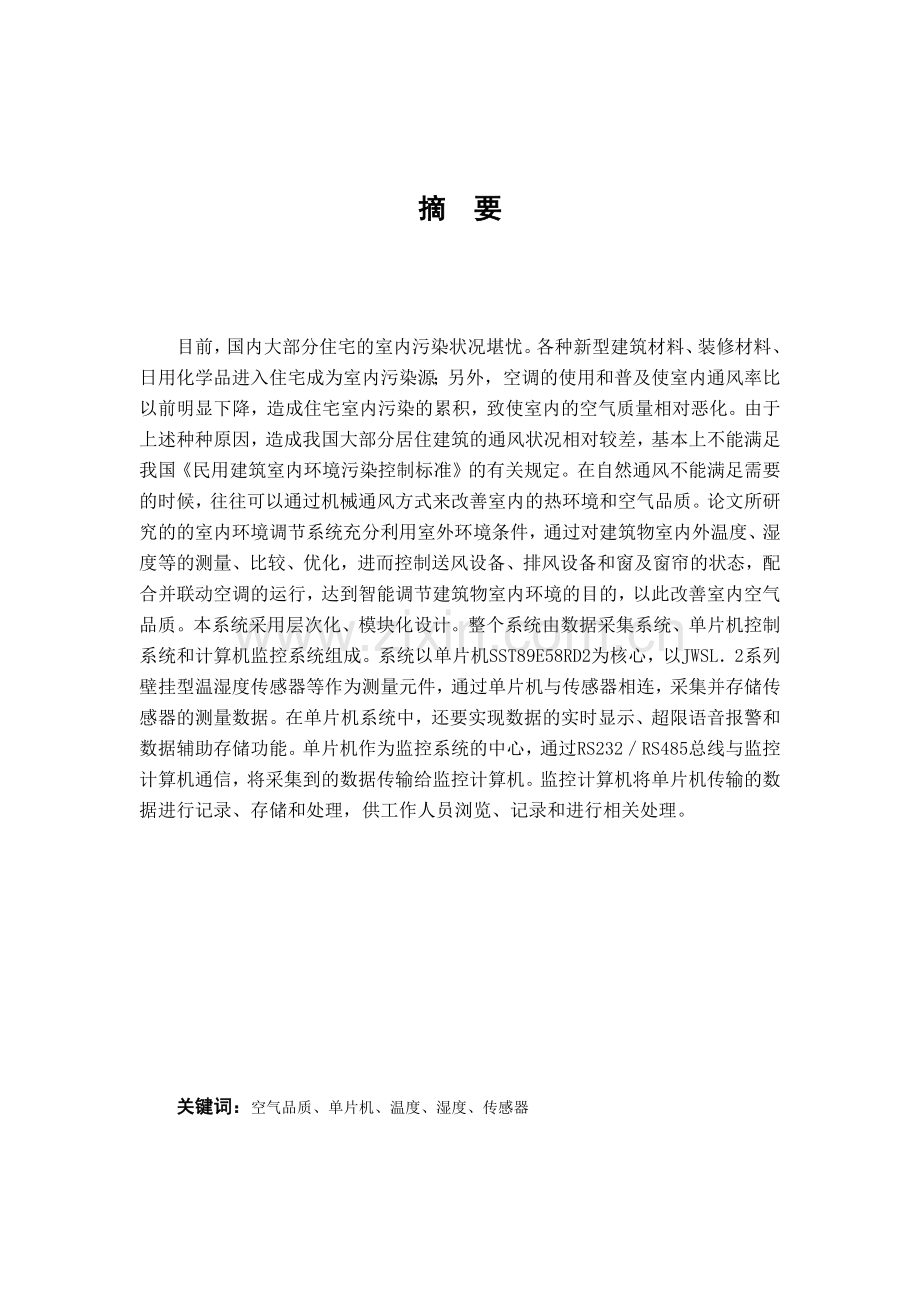

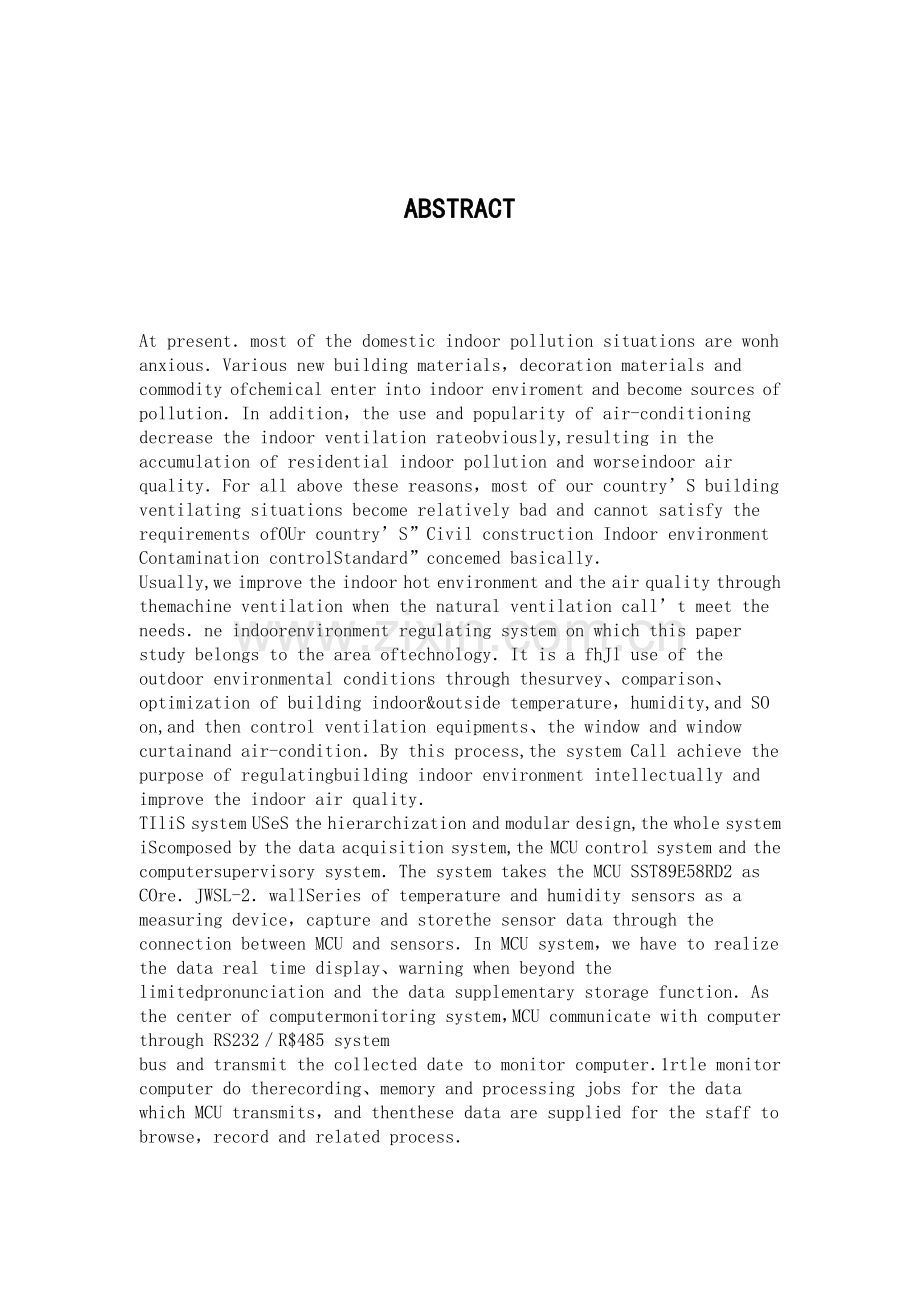

摘 要目前，国内大部分住宅的室内污染状况堪忧。各种新型建筑材料、装修材料、日用化学品进入住宅成为室内污染源；另外，空调的使用和普及使室内通风率比以前明显下降，造成住宅室内污染的累积，致使室内的空气质量相对恶化。由于上述种种原因，造成我国大部分居住建筑的通风状况相对较差，基本上不能满足我国民用建筑室内环境污染控制标准的有关规定。在自然通风不能满足需要的时候，往往可以通过机械通风方式来改善室内的热环境和空气品质。论文所研究的的室内环境调节系统充分利用室外环境条件，通过对建筑物室内外温度、湿度等的测量、比较、优化，进而控制送风设备、排风设备和窗及窗帘的状态，配合并联动空调的运行，达到智能调节建筑物室内环境的目的，以此改善室内空气品质。本系统采用层次化、模块化设计。整个系统由数据采集系统、单片机控制系统和计算机监控系统组成。系统以单片机SST89E58RD2为核心，以JWSL2系列壁挂型温湿度传感器等作为测量元件，通过单片机与传感器相连，采集并存储传感器的测量数据。在单片机系统中，还要实现数据的实时显示、超限语音报警和数据辅助存储功能。单片机作为监控系统的中心，通过RS232RS485总线与监控计算机通信，将采集到的数据传输给监控计算机。监控计算机将单片机传输的数据进行记录、存储和处理，供工作人员浏览、记录和进行相关处理。关键词：空气品质、单片机、温度、湿度、传感器ABSTRACTAt presentmost of the domestic indoor pollution situations are wonhanxiousVarious new building materials，decoration materials and commodity ofchemical enter into indoor enviroment and become sources of pollutionIn addition，the use and popularity of air-conditioning decrease the indoor ventilation rateobviously,resulting in the accumulation of residential indoor pollution and worseindoor air qualityFor all above these reasons，most of our countryS buildingventilating situations become relatively bad and cannot satisfy the requirements ofOUr countryS”Civil construction Indoor environment Contamination controlStandard”concemed basicallyUsually,we improve the indoor hot environment and the air quality through themachine ventilation when the natural ventilation callt meet the needsne indoorenvironment regulating system on which this paper study belongs to the area oftechnologyIt is a fhJl use of the outdoor environmental conditions through thesurvey、comparison、optimization of building indoor&outside temperature，humidity,and SO on,and then control ventilation equipments、the window and window curtainand air-conditionBy this process,the system Call achieve the purpose of regulatingbuilding indoor environment intellectually and improve the indoor air qualityTIliS system USeS the hierarchization and modular design,the whole system iScomposed by the data acquisition system,the MCU control system and the computersupervisory systemThe system takes the MCU SST89E58RD2 as COreJWSL-2wallSeries of temperature and humidity sensors as a measuring device，capture and storethe sensor data through the connection between MCU and sensorsIn MCU system，we have to realize the data real time display、warning when beyond the limitedpronunciation and the data supplementary storage functionAs the center of computermonitoring system，MCU communicate with computer through RS232R$485 systembus and transmit the collected date to monitor computer1rtle monitor computer do therecording、memory and processing jobs for the data which MCU transmits，and thenthese data are supplied for the staff to browse，record and related processKeywords： air quality，MCU，temperature，humidity，sensor第1章 引言1.1 课题研究目的及其意义1.项目的实施将提供有效的节能措施：项目的开发符合我国节约型社会的建设要求，随着我国国民经济的快速发展，能源消费需求大幅增加，能源供需矛盾突出，提高能源利用效率、改善能源环境己经迫在眉睫。我国自1997年11月出台中华人民共和国节约能源法开始，各省市也陆续推出了节能规范、标准、条例和节能实施方案，从节能组织、节能责任、节能措施等多方面进行实施，其中节能技术措施的推广应用是实现节能的重要环节。目前全国电力能源短缺现象己经成为普遍性问题。各地政府及企事业单位纷纷想办法节约能源，尤其是电能。普通老百姓也深刻体会到电力资源紧缺带来的各种不便，节约电力资源成为社会的普遍共识。同时各地也都采取拉闸限电、峰低谷用电等措施来控制用电量，力求资源的充分利用。在我国所有能耗中，建筑能耗所占的比例越来越大，占1/3以上，这还未包括那些工业非生产性建筑、通信机房与基站等无人值守的建筑。在建筑能耗中除必须的电气设备能耗外，主要能耗均用在了改善环境方面。例如在智能建筑中的能耗中央空调占60%，照明、电梯等其它为40%;在通信机房与基站能耗中央空调所占的比例也很大，占整个基站与机房电费支出的54%左右。本控制系统就是针对减少这类建筑能耗而进行的。2.项目的实施符合智能建筑的发展趋势：国家标准智能建筑设计标准(GB/T50314一2000)对智能建筑定义为“以建筑为平台，兼备建筑设备(BA)、办公自动化(OA)及通信网络系统(CA)，集结构、系统、服务、管理及它们之间的最优化组合，向人们提供一个安全、高效、舒适、便利的建筑环境”。智能化建筑需要达到的目的是最大限度地满足使用者的舒适性、操作者的方便性、节能性、管理的高效性和信息化服务。目前使用中央空调的建筑中，其中央空调的控制系统一般是对整栋建筑所有房间或对某几个划分好的大区域内所有房间进行集中控制，实现集中制冷和通风，往往要热都热、要冷都冷，甚至无人的房间也相同。很难达到单个房间的人性化调节，造成很大的耗电损失和某种程度的不舒适性。空调房间里面待久了，难免会有各种“空调病”，而最舒适的还是自然风。那些使用单体家用空调的建筑，在人员外出或睡眠时候由于对空调的运行与停机和对温湿度、新风等的调节不能实现自动控制，空调不是处于停机状态使室内环境恶劣，就是处于连续运行状态造成无谓的浪费。另外，通信基站机房在运行时设备会散发出大量的热能，由于通信设备对工作环境的要求较高，现有机房大多采用空调进行机房温度、湿度的制冷调节且机房空调大多被设置为制冷18，或者自动24，而且部分地区是全年开启浪费的现象较为严重。诸如此类的场所空调都不能根据季节、室外温度等环境因素的变化而改变自身的工作状态和启动条件，不能远程设定空调的运行状态和启动条件，更不能利用时外的环境条件来改善室内的环境状态，造成了较大的能耗损失。空调若与其它的散热、送风与排风系统配合起来使用，节能的空间将是很大的，同时也给使用者营造了一个更加舒适的环境。本控制系统所研制的室内环境智能调节系统就能很好解决室内空气品质，较小能耗损失。3.本控制系统的实施有助于加强绿色建筑标准的认证和推广力度：绿色建筑以节能为突破口，全面推进节电、节水、节地、节材，从整体上提升我国建筑的资源节约水平。本控制系统的时候将有助于改进智能建筑的能耗衡量标准，使绿色建筑标准的认证具体化。4改善家居室内的空气品质：随着科学技术的进步和人们生活水平的提高，越来越多的人开始注重的美观和舒适，室内装修热不断的升温，豪华装饰越来越普遍。各种新型建筑材料、装修材料日用化学品进入住宅成为室内污染源，但空调的使用和普及使室内通风率比以前明显下降，造成住宅室内污染的累积，致使室内的空气质量严重恶化。在自然通风不能满足需要的时候，往往可以通过机械通风方式来改善室内的热环境和空气品质。本文所论述的机械通风方式不单纯指厨房和卫生间的短时排风，而是以改善室内空气品质为主要目的的通风方式。世界卫生组织“健康住宅”标准的巧条里面有8条根室内空气质量有关这些是提高生活品质的主要标志：节约能源，建筑节能是关系到我国可持续发展的必由之路。关着窗子要新风，通风还要不耗能，是国内外解决建筑节能的一致目标。消除室内环境污染，让消费者住上达标房。近几年，室内环境质量问题引发的业主和开发商之间的纠纷时有发生，成为社会各界关注的焦点，社会要求制定相应法律的呼声日益高涨。室内空气质量标准已经正式发布了我国第一部室内空气质量标准(标准号:GB/T18883一2002)正式发布，并于2003年3月1日正式实施。该标准与国家标准委以前发布的民用建筑室内环境污染控制规范、10种室内装饰装修材料有害物质限量标准共同构成了一个比较完整的室内环境污染控制和评价体系，为广大消费者解决室内污染难题提供了有力的依据，也为装饰、餐饮等企业的施工操作提供了规范文件。通风才是解决室内污染的好办法。虽然去除空气污染办法有多种，可以减少污染源，可以吸附杀灭，可以过滤和活性炭吸附，在特定场合下这些都是必需的解决方案。但是室内空气品质专家指出，改善室内空气质量的最有效的办法就是通风。大自然干万年营造出的新鲜空气人类根本无法复制。高品质的生活需要的不仅仅是污染达标的空气，而是需要新鲜、洁净、宁静、舒适的空气就像人们喜欢山涧海边的大自然空气一样。现在呼吸新鲜空气，耳根清静地在室内工作学习和生活，越来越成为都市人可望不可及的奢求。我国现在是世界第二大能源消耗国家，各种化石能源储藏量十分稀缺，国家领导己经把寻找能源放到了国家战略的重要位置。另一方面节能是国家可持续发展的必由之路。我国能源总消费量中，建筑能耗所占的比例已从1978年的10%上升到2001年的27.45%。并在每年持续大幅度上升。数据表明我国建筑能耗中有55%是采暖、空调能耗，这是一个极为庞大的数字，酒店、高档写字楼深切感受到暖通能耗在他们运营成本中的份量，通风节能己经变成一个刻不容缓的重大问题。建筑通风能耗相当于几十个三峡的发电量，非节约不可!通风节能需要概念创新和技术创新，室内通风不畅是现代城市的普遍现象，建筑通风节能又是缓解能源危机的必由之路。市场呼唤多元化的室内空气品质解决方案，更呼唤建立通风的新概念和新风行业的迅速发展。国际上建筑节能的重点都是放在节约采暖和降温的能耗上，因此对与本控制系统类似的产品研制主要是室内通风设备，但是由于进口的室内通风设备价格比较昂贵，在国内一直没有得到大范围推广。目前，我国每年竣工房屋建筑面积约20亿平方米，新增房屋面积不断扩大。智能建筑工程的投资己占建筑工程总投资的5%一10%，全国每年智能建筑总投资约几十亿元，甚至达上白亿元，是世界上最大的智能建筑的建设市场。我国是世界上空调制造和使用的第一大国，每年新增中央空调机组3万多台，新增空调末端设备120万多台，家用空调的使用量更是逐年增长，广东珠三角地区在全国又占首位。另外，目前我国的移动机房、基站主要使用领域的需求量也很客观为10万套，未来40万套，使用空调的需求量也非常大。本控制系统产品价格是进口同类进口产品的十分之一，其经济寿命期8-10年，目前处于寿命期的初期阶段，所有有很大的发展空间，其发展趋势显而易见的。本系统不仅可以与中央空调或单体家用空调进行配合使用，而也可以单独使用，功能可选、系统组成结构可选，灵活方便。家用式的使用方法和安装，合理的成本，本产品有着广阔的市场前景。1.2 课题研究主要内容本控制系统所研制的室内环境智能调节系统充分利用自然环境条件，通过对建筑物室内外温度、湿度、风速、光照度等的测量运行、比较、优化，进而控制送风、排风设备和窗及窗帘的状态，配合并联动空调，同时操作系统、设定与修改系统的运行参数及空调的启动条件，达到智能调节建筑物室内环境的目的。研发的系统适用于多种场合，如使用中央空调的智能建筑(酒店、宾馆、大型写字楼等)、使用家用空调的办公室和住宅、无空调的办公室和住宅、无人值守的通信机房和基站等等多种需要调节室内环境的场所。本控制系统由监控管理计算机、控制器、遥控器、进风与排风设备、自动化窗及窗帘和温度、湿度、风速、光照度等传感器及软件性构成，为三级结构。第一级为中央管理计算机(PC机)，实现系统的远程监视、报警、显示、存储、记录、操作等功能;第二级为控制器，采集、处理各类I/O信号，完成系统的控制功能:第三级为遥控器、传感器和各类风机等设备。第二级与第三级之间根据设备的不同由串口、1/0接口等实现信号的传递与处理。本控制系统研究开发的重点内容是系统的硬件设计和软件设计，其中控制器、遥控器等主设备和系统软件为自主研发，其它常规传感器、辅助设备等采用集成的方法实现。控制器由89E58RD240-C-JE单片机和若干个温度传感器、TLC2543A/D转换器、继电器、报警和电源电路等组成，完成远程数据采集与控制，可以对多个测温点进行测量，温度传感器采集的数据传送给单片机进行数据处理。监控管理计算机为PC机，主要技术指标:CPU为PIV0=2.6GHZ、=80G硬盘、17寸彩色显示器、标准键盘、256MB内存、40XDCDROM，集成以太网通信接口。完成系统的操作、监视、报警、记录、存储和报表生产等管理功能。1.3 本文的组织结构本论文是围绕室内环境智能调节系统的研究与实现过程展开的。论文首先对涉及的数据采集及相关硬件设计进行研究探讨，然后对软件系统的设计与实现进行了详细的阐述。整篇论文组织结构如下:第1章首先对系统进行整体的叙述，介绍了其现状、研究的意义、组织结构和课题来源。第2章揭示了国内大部分的建筑室内污染状况堪忧。并提出了相应的控制算法来计算出室内所需的通风量，进而改善室内空气品质。第3章对整个系统的总体构架、设计原则及其需要完成的功能做了系统的阐述。第四章介绍了系统的硬件设计的一些基本原理知识和相关技术。首先系统的总体解决方案设计的基本内容、系统框图、以及单片机和传感器的选型等。第4章集中对软件设计进行了具体阐述，包括系统需求分析，下位机软件设计实现、上位机软件设计实现。第6章总结了本文的成果，最后指出了本文还存在的问题以及今后的研究方向。第2章 室内空气品质控制2.1 通风换气技术在我国住宅建筑中的应用“非典”肆虐期间，所有卫生专家都强调，通风是最有效的预防“非典”措施之一。房屋设计应当能够实现良好的自然通风，但我国仍有不少建筑设计对自然通风未引起应有的重视。例如，有些居住建筑阳台或窗户密闭，完全依赖空调，有些建筑进深太大，通风脆弱。目前在中国，大量的民用建筑多是依靠自然通风实现室内的通风换气，高层公寓基本上还是靠自然通风。各家各户自行安装的空调，只能调节室内空气温度和湿度，多数没有通风功能。目前国内住宅常见的室内换气系统或设备主要有换气扇、吸油烟机、通风器等，通过机械强制排气的方式，排除室内污染的空气(烟气、燃烧废气、臭气、水蒸气、二氧化碳等)，对室内进行全面或局部换气。在冬季采暖和夏季制冷期间，由于外窗密闭，宜开发推广无动力和有动力的窗用自然通风器。国家住宅工程中心与北京斯特灵换气设备有限公司共建“住宅室内换气系统研发试验基地”，开发旋转式热回收换气系统。其特点是双向换气，排出室内浊气，送入净化后的室外新鲜空气，节能效果显著，室内温度稳定，维护简便，清洗容易。2.2 我国自然通风研究应用的发展方向自然通风在我国民居中的应用有着悠久的历史。我国民居，如北京的四合院、西北地区的窑洞，特别是长江以南地区、广东民居实际上很重视自然通风技术的应用。民居的门、窗的位置建筑朝向及建筑格局等方面无一不体现着利用自然通风改善居室热湿环境的思想。我国幅员辽阔，跨越了热带、亚热带、温带、亚寒带和寒带五个气候带，特别是亚热带、温带地区完全具备广泛推广自然通风的客观条件。另外，我国能源短缺且空调系统能耗较大，发展自然通风是我国可持续发展的战略之一。2.3 机械通风是解决住宅室内通风的适宜方法2.3.1机械通风是解决住宅室内通风的适宜方法当室内空气污浊或热、湿散发量比较集中不易扩散排除时，开窗是最常用的自然通风方式，但其明显缺点就是通风量不易控制，不能保证室内气候的稳定性、均匀性，受季节和气候因素影响大。特别是在北方做住宅建筑设计时，设计人员都会考虑各种结构形式以期满足最大的自然通风效果，而现实中有的住宅在“穿堂风”的作用下确实可以达到10次/H或以上的通风换气次数，这可能只为部分房间带来很好的消除余热、余湿通风效果，但其他的重要房间如卧室等可能因为建筑结构的原因而无法得到有效的通风换气。采暖通风与空气调节设计规范规定“建筑物内，放散热、蒸汽或有害物质的生产过程和设备，宜采用局部排风l9。当局部排风达不到卫生要求时吗，应采用局部排风或采用全面排风。设计局部排风或全面排风时，宜采用自然通风。当自然通风不能满足卫生、环保或生产工艺要求时，应采用机械通风或自然与机械的联合通风。其次，开窗自然通风风向气流盲目，气流组织无法有效控制紊乱气流可把卫生间和厨房异味带入客厅及卧室，夹带大量灰尘，在影响室内清洁卫生同时无法避免室外噪声污染。对于高层住宅，由于热压作用顶部房间即使开窗也只有出气而没有进风，使下层的污浊空气涌进，反而加剧污染。特别是近几年，在一些大中城市，住宅越来越密集，由汽车尾气所带来CO2、CO、NOx、烟尘，由建筑施工所带来的可吸入颗粒物，由植物所带来的可引起过敏症状的花粉，由工业排放所带来的各种有害气体及粉尘，使得室外空气质量达到大气环境质量标准的要求，影响室内空气质量。最后，开窗通风在某些场所会带来严重的噪声污染。在交通主干道(公路、铁路和机场)周边，由于高强度的噪声污染，根本无法采用此方法实现室内通风换气。即使不在强噪声源附近，邻里之间的开窗换气造成的声污染也会彼此干扰，影响正常的生活。所以通过开窗进行自然通风，只能进行间歇的换气，实在不是一种理想的住宅通风换气的方式，而且在北方等严寒地域，冬季的开窗还会造成大量的能源浪费。通过上述研究可得知，随着建筑节能的发展，住宅的密闭性越来越好，仅仅靠自然通风已经无法满足人们对于室内空气品质的要求，根据国外建筑科学的发展规律，住宅机械通风，或自然与机械结合的通风将成为解决室内空气品质的主要手段。2.3.2 室内机械通风需要解决的问题住宅是人类重要的生存场所，人们每天要有一半以上的时间生活在住宅中，室内的环境状况与人的关系重大。空气是人类生存的基本物质，室内的空气品质，直接影响着人的身体健康，是不可忽视的重要因素。随着人们生活水平的日益提高，人们对居室的空气品质的要求也将越来越高，自然通风由于受各种条件和房型设计的限制，可靠性较低，不能满足住宅全面通风的要求。因此，居室利用有组织的机械通风将势在必行。通过对住宅各种通风方式的研究可得知，住宅采用自然通风并不是改善室内空气品质的有效手段。自然通风会受到地域气候、住宅结构等多重因素的影响，通风气流组织无法有效控制，即使开窗也无法使住宅各房间获得稳定、均匀的有效通风量，各住宅的通风换气水平很不平均。真正能够改善室内空气品质还需要采用机械通风的有组织通风方式。住宅机械通风有很多种，但经研究发现，采用自然加机械排独立机械通风方式更符合国情，而且便于推广使用。该通风方式可以有组织地对住宅进行送风、排风，使得各房间获得稳定、有效的通风换气量。纵观中国住宅通风现状和研究内容，可以发现国内的住宅有组织排风的研究还不成熟，要使机械通风等有组织排风系统应用到住宅领域还需要解决如下问题:1.室内通风量的确定，国家标准中只对单人需要新风量提出要求，而对于数不确定的房间如何确定其通风量没有提及，也缺乏相应的测试和模拟分析；2.系统形式的研究，国内对于住宅通风系统还没有明确分类，也缺乏相应的实际工程对不同系统形式进行比较。对于房间内排风和送风方式对室内污染物和空气流场的影响，缺乏相应的分析；3.对于不同系统在不同气候条件下的运行和控制策略缺乏探讨；4)缺乏相应的住宅通风类产品。2.4 室内机械通风调节控制算法2.4.1 相关的通风标准采暖通风与空气调节设计规范(GB50019-2003)中规定:工业建筑的新风量为每人不少于303m;民用建筑所需的最小新风量则按国家现行有关卫生标准确定。由国家质量监督检验检疫总局、国家环保总局、卫生部制定的室内空气质量标准(GB/T18883-2002)与国家质量监督检验检疫总局和建设部联合发布的民用建筑工程室内环境污染控制规范(GB50325-2001)、10种室内装饰装修材料有害物质限量的标准共同构成我我国的室内环境污染控制和评价体系。室内空气质量标准对室内空气的物理性、化学性、生物性和放射性4个控制指标作了相应规定，其中物理性指标中新风量规定为303m/(人h)。2.4.2 室内机械通风量的估计算法居室的通风量估算主要有以下两种方法确定:1.住宅必须具有0.5次爪的新鲜空气换气量，而气密性高的建筑物不能达到这个要求。因此必须采用机械通风，并且应24H运行。日本第11版空气调节和卫生工学设计手册刊载的居室通风换气量表2-1所示。表2-1居室通风换气量房间通风换气量m3/h要求最大换气量的条件双人卧室5(0.2)60室内2人，1人抽烟单人卧室5(0.2)30室内1人，抽烟起居室10(0.5)150室内5人，2人抽烟。2.根据美国最新规定(ASHRAEstandard62一1999)，住宅的换气次数为0.35次/h，但不小于每人24m3/h。2.4.3 室内控制品质参数及数学模型合适有效的通风是为了控制室内空气污染物的源头，利用通风量来稀释在室内空气和再循环空气中存在的污染物的浓度。这种稀释法的关键还是要利用室外的新鲜空气来全面稀释与排除室内有害气体及气味，通过改善气流组织形式以发挥新风的最大稀释效果。因为室内通风量的确定不仅仅是消除室内热湿负荷，而且更重要的是要确保室内空气品质，因此采用直接计算方法，即室内空气品质计算方法。由于建筑物相关的污染与人员相关的污染，就其感受效应来讲应该是叠加的，所需的通风量是这两部分相应的通风量之和，而不是一个取代另一个。因此计算公式为:bbDPARDPRDVR+=式中:DVR:为设计所需的新风量，L/s或m3/h；PR:为每人最小新风量(查表)，L/s人或m3/h人；DP:为室内人员数；D:为变化系数；bR:为单位面积上所需的最小新风量，L/m2；为了保证所需的换气次数和稀释作用，每人总的送风量要求不得少于7.5L/s，这样最小送风量为:acDEDPMSR/5.7其中:acE为通风效率。通风效率:CCEPC/=acE表示移出室内有害物的迅速程度，是排风口处污染浓度Cp与室内呼吸线区域平均浓度C之比。2.4.4 居室机械通风原理居室的机械排风分为三个部分，即起居室排风、卧室进排风、以及厨房、浴厕排风系统。厨房的排风一直都是独立的系统，而且在所有的住宅中一开始就己经采用了，所以在这里对它们的排风系统就不加以讨论，这里主要讲述的是起居室和卧室的机械通风。起居室的排风系统采用的是自然进风，机械排风系统。这种通风方式的工作流程是，新鲜的空气从起居室(客厅)及卧室的进气口进入室内，污浊的空气从浴厕被抽出。卧室机械通风一般采用的是具有能量回收功能的机械进、排风系统，主要有进风机、排风机、柔性连接管道及进、排风口组成口。这种系统通常可以把排风能量的75%加以回收利用，从而达到节能的目的。另外，系统的优点是送风量略大于排风量，但是它必须是独户水平安装。2.4.5 通风系统布置在一定的通风量下，要取得良好的通风效果通风系统的布置显得尤为重要。国内学者集中讨论了排风道、风机及补风装置的布置和结构型式。1.排风道的布置在我国，卫生间和厨房一般分开使用两个不同的排风道，但是由于布置的不合理，往往容易引起各个楼层之间的空气的交叉污染。如现有楼层一般采用竖向共用排气管道的做法，产生回流和泄漏的现象时有发生。按理说，排放有害气体的排气管内侧应为负压，但由于采用简单主支结构且断面很小的共用排气道，在排油烟机的机械作用下，管道内必然会形成正压，造成管壁和接口处渗漏，支管处回流。烟道最大阻力为300Pa左右，如果排油烟机和排气扇的风压过小，不足以客服风道阻力时，就会造成向其他楼层串气、串味和停机回流现象。目前，有学者针对高层建筑(尤其是20层以上)中存在的倒灌问题研发了一种可行的新型诱导式引射通风排气道通风系统，使用这种排气道系统的好处有:1)不设排风道总排风机的多个排油烟机并联系统;2)取消排风道各层进口处的逆止阀装置，而且适用于6-30层的住宅建筑。2.风机的布置风机不只是机械通风的源动力，其安装与运行还会影响通风效果。如果风机(或风扇)安装不合理，外门窗排出的室内空气就很容易被风机吸入，重新送入室内，造成排气短路。现场实测表明，安装在外门窗上的风机送风的50%左右来自外门窗外的排气。特别是外门窗外的阳台，加强了排气气流的短路。因此，建议风机尽量要远离外门窗安装。当风机安装在内隔墙或内门气窗上时至少需要由2个房间组成一个串联通风系统，甚至是整套住房成为一个风网络。但通过风机往往形成房间之间气体的大循环，而没有使室外空气大量进入室内。多层住宅每户都有两个朝向，全面通风时，风从一个朝向进入室内，从另一个朝向排出室外，回到大气中。而高层住宅有的住户只有一个朝向，全面通风时，废气将排到楼道内，甚至串到别的住户家中。因此，要正确选择风机的风向，避免此种现象的发生。风机的位置和风向，应根据住宅的类型、内部构造、是否有空调器以及当地夏季的主导风向等因素综合考虑。夏季进行全面通风的次数较多风机的风向最好与主导风向一致。3.补风装置对于厨房、洗手间、厕所和浴室等功能性房间一般还存在短时大排风现象，窗户气密性好的住宅里，若没有足够的补送风，室内会形成负压，很有可能造成人员缺氧、窗缝有气流哨声、开门困难、排风量下降和排风机噪声增大等问题。因此在设计中加大排风量，并增加补送风装置是很有必要的。某设计实例取厨房的补送风量为180m3/h，加大补送风量的方法是在外墙上装设与排油烟机联动开闭的电动进风阀。2.4.6 通风系统运行模式有学者认为夏季应该采用间歇机械通风，因为在连晴天气时，室外风速白天特别是午后大;夜间和清晨小，出现静风的频率很高。目前夏季普遍采用的住宅降温方式是全天持续自然通风加上室内电扇，这一方式与上述气候特点不相适应。住宅白天大量热侵入，夜间则通风不良，热环境质量较差。室内日最高气温与室外基本相同，电扇只提供了室内所需的风速，不能改变夜间通风不良、室内气温下降迟缓的状况。研究表明，用间歇机械通风，即白天关闭外门窗限制通风，夜间用通风扇强化通风代替全天持续自然通风，可在不增加投资和能耗的基础上明显改善室内环境。有学者认为可采用两种机械通风方案:一种为集中式通风;另一种为分散式通风。集中式通风与机械排风、自然进风方案很接近，只是通过进风机进风;而分散式通风将各个房间的通风独立考虑，卧室、起居室独立设置可调进排风口，采用机械进风自然排风或者自然进风、机械排风，卫生间只设排风，保持负压。2.4.7 目前住宅机械通风量的控制策略实际上，人们对住宅通风换气的需要是有变化的。因此，需要相应的控制策略。目前的通风产品中，从通风量的变化来分类主要有两种:一种能提供持续不变的通风量；另一种运用某种设备或材料使通风量随室内情况不同而改变。显然，一般情况下，后者更符合居住者实际使用情况。现在，虽然已经有了使换气量随各种因素而变化的调节技术，但是还没有普遍推广。在实践中，以下三个因素常被采用作为控制换气量的调节参数字：使用人数的变化;二氧化碳浓度的变化(人们呼吸活动的标志);相对湿度变化。前两种控制方法均需要探测器，根据人数来确定所需要的换气量，厨房和卫生间不适用;准确测量二氧化碳含量的探测器价格昂贵，而且需要定期调节精确度。而根据相对湿度(水蒸气含量的变化控制换气量，既能反映室内的人数变化，也能够反映住宅内的活动)情况，同时能够避免住宅室内过度潮湿，发生霉变。因此，目前在住宅中应用较多的是根据水蒸气含量调节换气量的通风系统，又称空气湿度自动控制系统。第3章 系统总体设计3.1 系统总体设计研发的系统适用于多种场合，如使用中央空调的智能建筑(酒店、宾馆等)、使用家用空调的办公室和住宅、无空调的办公室和住宅、无人守的通信机房和基站等等多种需要调节室内环境的场所。本控制系统研究开发的重点内容是系统的硬件及软件系统，常规传感器、辅助设备等采用集成法实现。智能通风系统的测控单元与主监控室内采用RS232/RS485可选网络通讯模式，将测控单元采集的温湿度值及传感器状态(传感器短路、断路等)实时显示出来;并可根据用户设定的时间间间隔做历史数据的定时存储、历史曲线可以查询、打印。在满足用户对室内的控制需求基础上，上位机根据室内温度、湿度值启停风机、加热器等设备，保证室内温湿度值的相对稳定。本文采用的新型智能化温度传感器，具有测温误差小，分辨率高，抗干扰能力强，成本低，能远程传输数据。该系统是由两大部分组成。测控单元SST89E58RD240-C-NJE单片机和若干个温度传感器和湿度传感器、继电器、报警电路等组成，完成远程数据采集与控制，过串行口进行数据通讯。室内通风控制系统采用集散控制系统，分为上位机和下位机两部分，其中上位机是远离被控对象，可以通过串口与下位机通信，在线调节被控参数，达到对被控对象的控制，同时可以实现显示、报警、数据存储等功能。为了防止上位机在不能工作时带来的损失，下位机也有键盘、显示和报警等功能，这样当上位机不工作时可以直接利用下位机来控制被控对象，同时下位机是放置现场，结合被控对象，考虑检测系统和执行机构等装置，同时还有与上位机通信的模块。3.2 系统功能设计系统要完成的设计功能如下:1.实现对房间风速参数的实时采集。根据测量空间或设备的实际需要由单片机对各路数据进行循环检测；2.实现超限数据的及时报警；3.现场监测设备应具有一定的灵敏度、可靠性、抗干扰能力并具有存储、程通信功能；4.通信系统具有一定的可靠性、较好的实时性和较强的抗干扰。与计算机通讯功能，采用RS232或者RS485串行通讯方式；5.测量数据记录功能:可以根据需要设置数据记录时间间隔，数据存入数据存储器；6)监控计算机软件设计管理软件既要具有完成数据采集、处理的功能，其软件编程应具有功能强大、界面友好、便于操作和执行速度快等特点。要求达到的技术指标:风速范围：O30M/s风速精度：5M/s测温范围：-2010测温精度：33.3 系统设计原则1.可靠性高可靠性是单片机系统应用的前提，在系统设计的每一个环节，都应该将可靠性作为首要的设计准则。提高系统的可靠性通常从以下几个方面考虑：使用可靠性高的元器件;设计电路板时布线和接地要合理;对供电电源采用抗干扰措施;输入输出通道抗干扰措施;系统自诊断功能等。2.操作维护方便在系统的软硬件设计时，应从操作者的角度考虑操作和维护方便，尽量减少对操作人员专用知识的要求，以利于系统的推广。因此在设计时，要尽可能减少人机交互接口，多采用操作内置或简化的方法。3.性价比单片机除体积小、功耗低等特点外，最大的优势在于高性能价格比。一个单片机应用系统能否被广泛使用，性价比是其中一个关键因素。因此，在设计时，除了保持高性能外，尽可能降低成本，如简化外围硬件电路，在系统性能和速度允许的情况下尽可能用软件功能取代硬件功能等。第4章 系统硬件设计4.1 硬件电路硬件电路是保证整个测控系统正常工作的基础，其性能优劣直接影响到整个测控系统工作的可靠性、安全性和连续性。硬件电路的设计过程中，始终以实用化为最终目标。其原则为:第一，努力提高测控系统检测信号的准确性和可靠性:第二，从用户的角度出发，方便安装、调试
