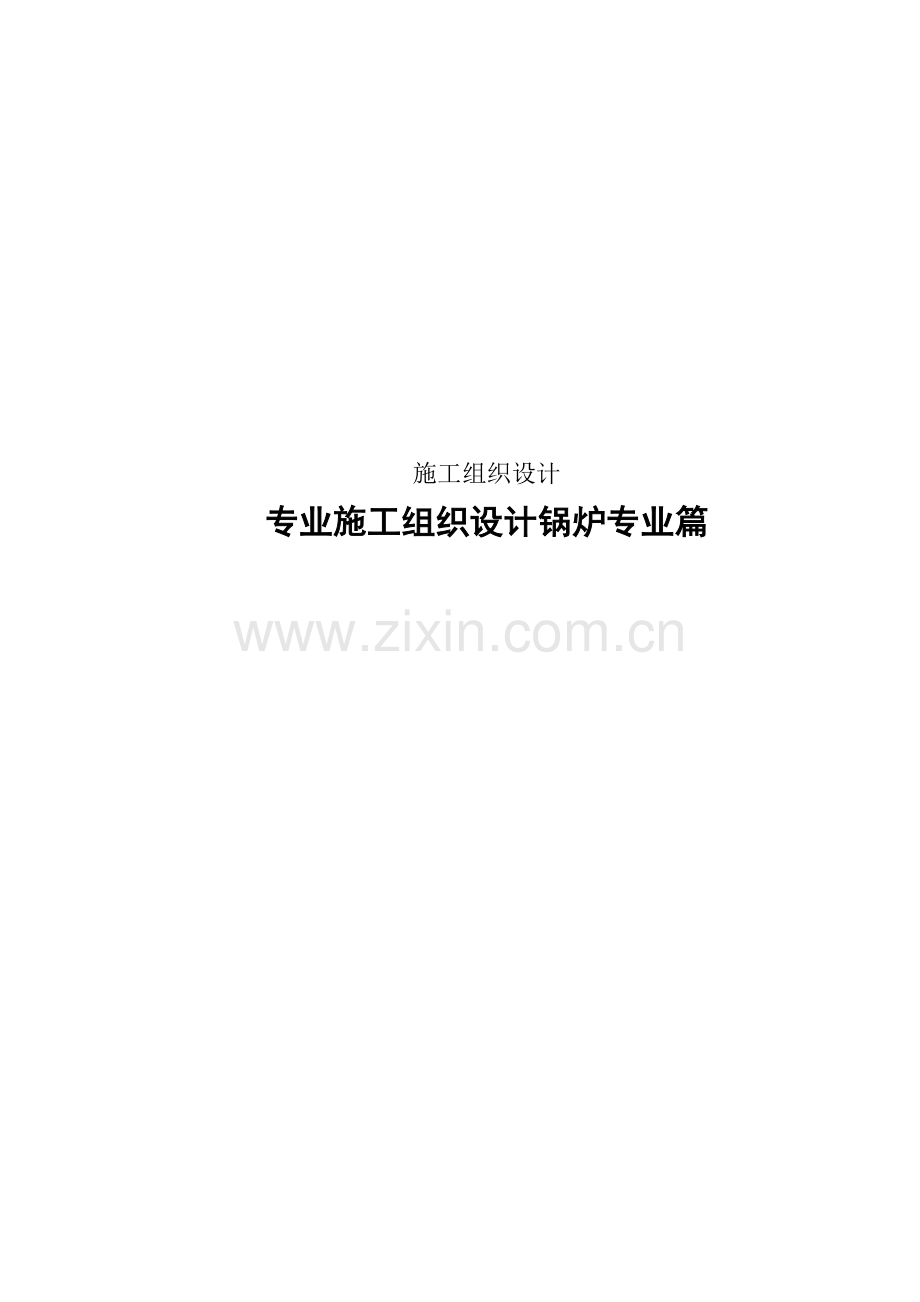

扩建工程锅炉施工组织设计方案.docx

施工组织设计专业施工组织设计锅炉专业篇目录.概述.施工场地及主要施工机械选择布置.各项目主要工程量及工作范围描述.锅炉施工组织措施.施工计划与资源计划.锅炉主要施工技术方案.质量管理.安全管理.成本管理.四新在锅炉项目的运用.附页 施工组织设计锅炉篇1. 概述1.1. 锅炉设备选型电厂二期扩建工程，安装一台国产超临界燃煤机组。锅炉设备是由东方锅炉有限公司负责设计制造的，型号：型，为超临界参数变压直流炉、单炉膛、内螺纹螺旋管圈水冷壁、一次中间再热、平衡通风、露天布置、固态排渣、全钢结构、全悬吊结构型锅炉，燃用神府东胜煤、晋北烟煤。1.2. 锅炉房布置锅炉采用露天布置，锅炉第一排柱子支在煤仓间排柱顶，再向后依次为、，是悬吊在柱后面，主要起布置平台、楼梯的作用，只有、柱顶安装大板梁，而且、大板梁为叠梁；在15m运转层炉架范围内设钢格删平台，炉顶设轻型钢屋盖，炉前38m处设轻型封闭。后烟井底部布置两台回转式空气预热器，锅炉房零米布置有刮板捞渣机、磨煤机密封风机、暖风器疏水设备、预热器冲洗水箱、定期排污扩容器等。送风机、一次风机布置在锅炉尾部之后零米，露天布置。炉后布置电除尘器、吸风机和烟囱。除烟囱入口的水平烟道采用钢筋混凝土烟道外，所有烟道均为钢烟道。至脱硫岛烟道由烟囱入口的水平烟道接出，脱硫后排烟至烟囱，并设旁路烟道。煤仓间分三层：底层(0.00m)、运转层(15.00m)、运煤皮带层(38.00m)。每台炉六台中速磨煤机及其辅助设备布置在煤仓间零米。每台磨煤机配一台给煤机，给煤机布置在运转层，其出口与磨煤机进口相对应，进口与钢煤斗出口相对应。一台炉设个直径为米的钢制原煤斗。锅炉设一座客货两用电梯。机组的集中控制室布置在炉侧集中控制楼的米层。电气综合楼布置在炉侧固定端。1.3. 锅炉设计的性能及特征参数( 工况)1.3.1 锅炉设计主要性能参数 工况 工况主蒸汽流量： 再热蒸汽流量： 主蒸汽压力： 再热蒸汽进出口压力： 主蒸汽出口温度： 571 571再热蒸汽进出口温度： 给水温度： 284 275排烟温度： 127 122锅炉保证效率： 过热器调温方式： 喷水调温调节再热器调温方式： 喷水调温调节点火方式： 高能电点燃轻柴油，再点燃煤粉属二级点火1.3.2 锅炉设计主要特征参数炉膛：宽22162.4mm深15456.8mm；大板梁底部标高：79400mm；钢架立柱分四段；锅炉纵向深度44500mm，其中： m；：135 ；：100 ；：110 ；锅炉横向宽度49000mm。1.4. 锅炉安装工程范围i. 锅炉本体(一台锅炉)本体钢结构(第一四段)、大板梁及炉顶防雨结构；本体承压部件、组件及附件，重；本体附属系统、附件；炉膛、炉底渣斗、水平及烟气竖井的刚性梁及附件；本体烟(风)道；燃烧器、孔、门及其它配套附件；本体钢平台、钢走道、钢扶梯、刚性平台等；空气预热器(台)及其配套附属设备；各种吹灰器及温度探针等；露天防护措施。1.4.2风机系统(每台锅炉)火焰检测冷却风机台及附件等；二次风机台，动叶可调轴流式，包括润滑油站、附件等；引风机台，静叶可调轴流式，包括配套附属设备、油站、附件等；1.4.3电除尘器(每台锅炉)双室、四电场电除尘器台，含配套钢结构、平台、走道、栏杆、扶梯及附件等。1.4.4制粉系统(每台锅炉)中速磨煤机台，每台中速磨煤机包括完整的配套附属系统、设备、附件(包括密封风系统)；电子称重式给煤机台，包括进出给煤机的煤管道、附件等。离心式冷一次风机台。1.4.5 锅炉烟风煤系统(每台锅炉)风道系统、附件等；烟道系统、附件等(自锅炉回转式空气预热器烟气出口，至土建烟囱入口)；煤系统管道；包括原煤管道，送粉管道及附件。1.4.6 锅炉房内点火油系统(每台锅炉)锅炉房内点火油系统管道、附件等。1.4.7 锅炉起吊设施(每台锅炉)电梯台(配合厂家安装)；锅炉房检修起吊设施。1.4.8 电梯台及锅炉房检修起吊设备台。ii. 炉渣系统1. 刮板捞渣机台；关断门一套，排渣竖井一套，渣斗一个；2. 渣浆泵、扰动机各台；3. 管道、阀件、附件等；4. 中速磨煤机排出石子煤清除设施一套。iii. 冲洗水系统高压水泵、低压水泵各台；空预器冲洗水泵台，以及起重机、砾石过滤器、管道、阀门等。iv. 除灰系统除尘器下发送器台，省煤器下发送器台，管道、阀件、附件等；输灰管线以综合管廊为分界点。锅炉房内压缩空气系统v. 汽水取样系统vi. 锅炉磷酸盐加药系统vii. 锅炉补给水系统（除从化水站母管出口至锅炉外）viii. 辅助蒸汽系统（包括辅助锅炉、辅助蒸汽管道，从抽汽母管引出的辅助蒸汽母管支管出口至锅炉）ix. 冷却水系统（原则上以排柱外米为界或从冷却水母管支管出口至锅炉）x. 锅炉房客货两用电梯xi. 充氮系统（包括管道、设备、阀门、管件、附件等等）xii. 锅炉本体附属管道系统xiii. 锅炉排空、排汽系统xiv. 主蒸汽、再热蒸汽安全阀安装xv. 减温水系统（原则上以排柱外米为界或从减温水母管支管出口至锅炉）xvi. 定期排污系统（包括从设备出口至锅炉的管道、阀门、管件的安装）xvii. 启动锅炉辅助系统(含：上水、燃油、辅助蒸汽、冷却水、加药、压缩空气系统设备、管道、阀门、管件、附件安装)xviii. 空预器冲洗水管道安装（界面从空预器冲洗泵进口取水点至锅炉的设备、管道、管件、阀门、附件等）xix. 锅炉房及以上系统所属起重设备安装xx. 号锅炉及、锅炉输煤间的输煤设备极其附属设备安装B. 施工场地及主要施工机械选择布置2.1 施工场地锅炉施工场地可分为锅炉组合场及锅炉周围的吊装用场地。组合场主要用于钢架、六道及受热面设备组合。组合场选址在炉左侧向西面的山边延伸，面积约为11000m2，共布置台龙门吊，即台42m龙门吊和一台42m龙门吊；安装工作面利用锅炉周围场地，筒吊作业可履盖范围内，尤其是炉后风机基础应在锅炉大件吊装完开挖、电除尘基础可以提前出零米，基础以上安装部分暂缓施工，整个炉后区域(引风机以前)作为锅炉设备堆放场，应在锅炉大件吊装完进行施工。2.2 场地道路对土建施工要求2.2.1 锅炉基础移交前，要求将该区域的场地回填、平整、压实，地坪标高为-300mm。清开周围模板、钢筋等材料。2.2.2 因锅炉吊装期间，需要占用锅炉与电除尘之间场地通道，要求将送风机、一次风机基础及其上部框架分期进行施工，零米以上暂缓施工炉后电除尘部分场地是主要的待装设备临时停放场地，也是大型吊机工作的主要场所，故电除尘的基础要求不出零米至年月。2.2.3 炉左筒吊基础部分：筒吊基础拟设在锅炉左侧，吊机基础中心与排中心线在同一线上，基础俯视外形图尺寸为14m14m。由此，筒吊基础会与炉左相关辅机基础相干涉，故须缓建的基础包括：渣仓基础（总平图上序号为）、石子煤水池（总平图上序号为）、高效浓缩机基础（总平图上序号为）及锅炉米层图中的刮板捞石子煤机基础。该部分基础须待筒吊拆除（年月）后才可进行施工。2.2.4 位于炉左的定期排污扩容器基础暂缓施工，作为施工电梯基础。2.2.5 锅炉零米层施工：锅炉捞渣机及密封风机基础零米以上暂缓施工，冲洗沟道、石子煤排渣池等待锅炉水压试验完成后施工。2.2.6 锅炉运转层楼面施工：煤仓间区域因涉及给煤机基础，并尽量减少交叉施工，要求在移交磨煤机基础前施工完毕。2.2.7 大板梁吊装、运输通道：必须平整压实，并清场，确保转弯半径满足要求。由于大板梁吊装的需要，自锅炉前后对称中心以右部分（即对应主厂房第号柱到第柱间的部分），间的地面基础部分缓建，不出零米至锅炉大板梁吊装完毕（即年月日）。2.2.8炉后通道必须保持畅通，主要满足钢架吊装和受热面吊装时大型吊机站位和安装设备的运输，通道部分须缓建的基础包括：高效浓缩机基础（总平图上序号为）、石子煤水泵房基础（总平图上序号为）、除灰水池（总平图上序号为）、送风机基础（总平图上序号为）、酸碱储存间基础（总平图上序号为）2.3 主要施工机械选择布置2.3.1 锅炉吊装拟投入如下主要施工机械： 吨履带吊（前期钢架吊装）。 履带吊（主吊机）一台； 圆筒吊（主吊机）一台； 型炉顶吊（主吊机）一台； 50A履带吊（辅助吊机）一台 ； -16G轮胎吊（地面组合、设备转运）一台； 汽车吊一台； 型液压平板车一辆； 低驾平板车一辆； 低驾平板车一辆； 42m龙门吊台、42m龙门吊台； 施工电梯(双笼附壁电梯)一台； 卷扬机台、卷扬机各三台； 钢丝绳、卡环 、单柄若干；吊环个；滑车组个（吊过热器联箱，单约吨）； 主要工具包括葫芦、砂轮机、内磨机、对口钳等常用工具一批。2.3.2 吊机布置2.3.2.1 钢架及大板梁吊装阶段1.5. 前期钢架吊装使吨吊，后期使用履带吊、圆筒吊、50A履带吊、轮胎吊为前期钢架吊装所使用的主要机械。履带吊布置在锅炉岛外围的电除尘上，根据具体吊装内容灵活变动位置。履带吊及汽车吊作为现场卸车、转运、现场组合使用。 受热面吊装所使用的主要机械为：圆筒吊；50A履带吊。炉顶吊、50A履带吊、轮胎吊机。以上机械中，除圆筒吊和炉顶吊位置固定外，其余主要机械在施工的不同阶段应灵活机动布置。圆筒吊一台，布置于炉左间、距离列向后5000mm、距离边柱7500mm。圆筒吊分段接高安装的时间，可根据需要进行确定之，具体实施方案另编。履带吊在钢架吊装前期采用短扒杆，后期将性能改至主扒杆86m、副扒杆32m工况。大板梁吊装主要由圆筒吊、履带吊负责，详细布置和吊装方法见大板梁吊装方案。2.3.2.2 受热面吊装阶段受热面吊装所使用的主要机械为：圆筒吊、型炉顶吊、50A履带吊、轮胎吊机。以上机械中，除圆筒吊和炉顶吊位置固定外，其余主要吊机的投入可在施工的不同阶段机动布置。圆筒吊布置如前所述，主要用于水冷壁、包墙、低温过热器、省煤器等设备的吊装。炉顶吊布置在炉顶、大板梁上部中间，可水平走动(左右方向)，主要用于炉膛内的设备如水冷壁、屏式过热器、高温过热器、高温再热器等设备的吊装。履带吊在协助抬吊水冷壁、包墙等设备组件时，布置在锅炉左侧外；在用于吊装水平烟道内的设备，如高温过热器和高温再热器时，布置在锅炉右后侧外；用于冷灰斗吊装时，布置在炉膛内。50A履带吊等辅助吊机主要用于协助主力吊机抬吊设备组件，灵活机动布置。3 各项目主要工程量及工作范围描述3.1 锅炉受热面部分3.1.1 锅炉受热面概述电厂二期号炉锅炉受热面系统包括炉膛受热面、水平烟道受热面和尾部烟道受热面三大部分。炉膛受热面包括前后左右侧垂直水冷壁、螺旋管卷上升水冷壁，隔屏过热器及前顶棚过热器及之间的连通管及密封和四周的刚性梁，焊口约为个；水平烟道受热面包括高温过热器、高温再热器、延伸水冷壁、延伸包墙过热器、延伸底包墙过热器及四条垂直刚性梁、在后拱折焰角外侧布置有后拱框架，焊口数量约为个；尾部烟道受热面包括前后左右侧包墙过热器、中隔墙过热器、立式低温再热器、水平低温再热器、立式低温过热器、水平低温过热器、后顶棚过热器、汽冷吊挂管、省煤器、省煤器悬吊管及四周刚性梁、防磨装置，焊口数量约为个。整个受热面焊口约为个。3.1.1.1 几个重要参数：(单位)名 称单位数 据锅炉深度(从排柱中心至排柱中心锅炉宽度(外排柱中心距)大板梁高度炉膛宽度炉膛深度顶棚拐点标高水平烟道深尾部竖井前烟道深 尾部竖井后烟道深水冷壁下集箱标高3.1.1.2 特点： 有水平烟道、折焰角、后拱框架。 炉前、侧前部水冷壁没有附着有辐射式再热器管膜。 锅炉分垂直水冷壁和螺旋水冷壁。 水冷壁有下联箱 设有捞渣机。 有启动系统循环泵。 锅炉为超临界本生锅炉3.1.1.3 受热面主要由四大部分组合：水冷壁、过热器、再热器、省煤器。 一次流程：省煤器下水连接管水冷壁下联箱螺旋水冷壁混合集箱 垂直水冷壁垂直水冷壁出口集箱水冷壁出混合集箱汽水分离器 前顶棚过热器顶棚中间联箱包墙过热器水平低温过热器立式低温过热器屏过热器末级过热器汽机二次流程：汽机高压缸出口低温再热器高温再热器汽机3.1.2 受热面系统简介：3.1.2炉膛为全焊接膜式水冷壁;由下部螺旋盘绕上升水冷壁和上部垂直上升水冷壁两个不同的结构组成。螺旋管与垂直管之间由过渡段水冷壁和水冷壁过渡段集箱转换连接。炉膛水冷壁总体布置见图。经省煤器加热后的给水，通过炉右侧单根下水连接管（, -106C）引至两个下水连接管分配集箱(，106C)，再由根螺旋水冷壁引入管(，106C)引入两个螺旋水冷壁入口集箱(，106C)。炉膛下部冷灰斗水冷壁和中部水冷壁均采用螺旋盘绕膜式管圈，组成宽为19419.2mm，深度为15456.8mm，高度为67000mm的炉膛。从水冷壁进口到折焰角水冷壁下一定距离（标高 ）处。螺旋水冷壁管全部采用六头、上升角的内螺纹管，共根，管子规格，材料为。冷灰斗的倾斜角度为，除渣口的喉口宽度为.米，冷灰斗处管子节距为、.827mm.冷灰斗以外的中部螺旋盘绕管圈，倾角为，管子节距50.8 。冷灰斗管屏、螺旋管屏膜式扁钢厚，材料为，采用双面坡口型式。图 水冷壁总体布置图炉膛上部垂直上升水冷壁管采用,材质的管子，总数根(前墙根, 左、右侧墙各根).管子间节距均为50.8mm。炉膛中部螺旋水冷壁与炉膛上部垂直水冷壁之间由过渡段水冷壁及集箱过渡转换。管子规格和材料表() (螺纹管) () (光 管) 3.1.2屏式过热器布置在炉膛上部沿烟气方向分前、后组,每组沿炉膛宽度方向布置片,共片,屏间间距1371.6mm。管子规格和材料表() () () () 3.1.2高温过热器布置在水冷壁折焰角上，共片,管屏间间距609.6mm。 管子规格和材料表() () () () () () 3.1.2高温再热器布置在凝渣管后部水平烟道内，共片,管屏间间距228.6mm。管子规格和材料表() () () 3.1.2后竖井四壁由全焊接膜式包墙过热器组成,中间由中隔墙分隔为前后双烟道，均采用管,材质, 管间节距均为114.3mm。3.1.2 低温再热器布置后竖井前侧烟道内,由下向上分为低再一级、低再二级、低再三级和垂直管组四段。低再一二三级为水平上下管组,由管绕制,均各片, 管屏间距为 。垂直段管由两片相邻的水平蛇形管合并而成,横向节距228.6mm,横向排数片。低温再热器管屏通过后竖井下部环形集箱引出的汽吊管悬吊,分两组共根吊挂管(,材料分别为 )悬吊。吊挂管间距为228.6mm。 管子规格和材料表()水平段低再一级管组 -210C ()水平段低再二级管组 -210C ()水平段低再三级管组 -210C ()垂直段管组 3.1.2低温过热器布置在后竖井后侧烟道内, 由下向上分为水平管组和垂直管组两段。水平段由管绕制而成,共片,管间横向节距114.3mm。垂直段管由水平段的两排管合成一排管,共片, 管间横向节距228.6mm。采管,材质。低温过热器管屏通过后竖井下部环形集箱引出的汽吊管悬吊,分两组根吊挂管(.,材料为别为: )。吊挂管间距为228.6mm。管子规格和材料表()水平段低过管下部 ()水平段低过管上部 ()垂直段管 3.1.2顶棚过热器及后竖井区域3.1.2顶棚过热器()以单根两侧带扁钢(扁钢材质均为)出厂,按顶棚从炉前到炉后不同区域改变管径和扁钢厚度): 管子规格和材料表()屏过区域 数量根; 扁钢厚度9mm()高过区域 数量根;扁钢厚度9mm()高再区域 数量根;扁钢厚度9mm()后竖井区域 1a数量根;扁钢厚度6.4mm 3.1.2所有包墙过热器均为全焊接膜式壁结构,管子材料均为,扁钢材料均为。 管子规格和材料表()水平烟道侧包墙 根 节距:63.5mm()后竖井前包墙 根 节距:114.3mm()中隔墙下部 根 节距:114.3mm()中隔墙上部前排 根 节距:228.6mm()中隔墙上部后排 根 节距:228.6mm()后竖井侧包墙 根 节距:101.6mm() 后竖井后包墙 根 节距:114.3mm3.1.2.省煤器布置在尾部竖井下部,由下向上分为一级管组和二级管组两段,均采用为管,材质-210C管圈绕。上下管组均各共片,管屏间距为114.3mm。 省煤器管通过悬吊低温过热器管的汽吊管悬吊。省煤器进口集箱右端由生根于烟气调节挡板处的支撑梁支撑,左端由托架(续补零件) ?3.1.2省煤器下方布置两台容克式三分仓空气预热器。有关空气预热器的详细说明参见. 3.1.2燃烧设备前、后墙对冲布置;前、后墙各布置只,分上、中、下三层,每层布置只,共只.燃烧器为公司生产的型,有关燃烧器的详细说明参见。 3.1.2启动循环系统环由启动分离器,贮水罐和水位控制阀(阀)组成。启动分离器规格为,材料为-366F,总长度为4080mm,数量台。贮水罐规格为,材料为-366F,总长度为18950mm,数量台。水位控制(阀)阀为进口阀门。 3.1.2 过热器系统按蒸汽流程分为五级;依次为顶棚过热器、包墙过热器、低温过热器、屏式过热器、高温过热器。采用两级减温:低温过热器至屏式过热器间布置有一级喷水减温器，屏式过热器至高温过热器间布置有二级喷水减温器。 3.1.2再热器系统按蒸汽流程依次分为二级;低温再热器、高温再热器。再热器系统调温方式主要采用尾部烟气调节挡板为主、喷水减温为辅。事故喷水减温器布置在低温再热器和高温再热器之间的连接管道上。3.1.2.2 锅炉受热面安装主要施工机械：序号名 称重 量数 量备 注圆筒吊吨台受热面主吊炉顶吊车吨台受热面主吊履带吊车吨台受热面抬吊履带吊车吨台受热面抬吊履带吊车吨台炉后吊装龙门吊车42m台受热面组合龙门吊车42m台受热面组合轮胎吊车吨台设备转运轮胎吊车吨台设备转运卷扬机吨台受热面吊装卷扬机吨台降水管吊装卷扬机吨多台设备吊装3.1.3 受热面吊装对钢结构要求：3.1.3.2 为满足汽水分离器吊装要求，与形成的方格排柱间，分离器位置下的钢架要预留开孔，使分离器能垂直起吊；3.1.3.3 炉左排柱19000mm横梁以下横梁、斜拉条要求缓装，作为炉膛设备运输通道。3.1.3.4 为满足水平低过和省煤器吊装要求，炉左部分钢架要求缓装(见水平低过和省煤器吊装方案)，待省煤器、左侧包墙吊装完后复装。3.1.3.5 炉顶炉左81m平面部分次梁缓装。3.1.4 受热面吊装顺序：受热面吊装分为炉膛受热面吊装和尾部竖井受热面吊装的两个独立工作面，在钢结构、机具及人力条件满足情况下，两边同时进行吊装，但要考虑履带吊车在炉膛抬吊过程中的净空间是否足够。3.1.4.2 炉膛受热面吊装顺序：序号名 称尺 寸()单重()数量 后拱框架底包墙组件 汽水分离器吊装 内径， 降水管吊装存放 过渡段水冷壁混合集箱吊装存放 前顶棚进口集箱吊装 高温再热器集箱吊装高温过热器集箱吊装大风箱存放吊装前水刚性梁组件串吊 两侧水刚性梁组件串吊 后水垂帘管组件吊装延伸侧水吊装前水上段吊装 两侧水上段吊装 高温再热器吊装后水悬吊管吊装高温过热器吊装前水中（）段吊装 两侧水中段（）吊装 后水悬吊管找正折焰角吊装后水中段吊装 启动系统再循环泵吊装 屏式过热器吊装 降水连通管存放 前水下段刚性梁存放 两侧水下段刚性梁存放 右侧水下段吊装 冷灰斗吊装 左侧水下段吊装 3.1.4.3 尾部受热面吊装顺序：序号名 称尺寸()单重()数量空气预热器吊装省煤器灰斗吊装 烟气调节挡板吊装省煤器入口集箱存放 省煤器出口集箱存放 顶棚出口联箱存放包墙下联箱存放低温过热器进口联箱吊装存放低温再热器进口联箱吊装存放中隔墙联箱吊装存放后包墙刚性梁组件存放 后包墙组件存放左侧包墙刚性梁组件前包墙刚性梁左侧延伸包墙组件 右侧延伸包墙组件 前包墙组件 右侧包墙组件 垂直低温再热器出口联箱 垂直低温再热器管屏中隔墙过热器垂直低温过热器出口联箱垂直低温过热器管屏后顶棚吊装 省煤器吊挂管穿装 水平低再跑车梁吊装 水平低再吊装 水平低再组件吊装水平低过跑车梁吊装水平低过吊装水平低过组件吊装省煤器出口集箱提升 省煤器跑车梁吊装 省煤器跑车梁加固 省煤器蛇形管吊装 左侧包墙刚性梁组件左侧包墙组件吊装3.2 锅炉钢结构及烟风道部分i. 炉钢结构概述：. 该锅炉为东方锅炉厂生产的型超临界参数变压直流炉、单炉膛、一次中间再热、平衡通风、露天布置、固态排渣，锅炉呈“”型布置，全钢构架悬吊结构。 . 锅炉构架采用钢结构，连接方式为扭剪型高强螺栓连接，高强螺栓规格为、三种规格，共计约套，局部结构采用焊接方式固定。 . 锅炉钢结构主要包括柱、梁结构，锅竖向支撑结构、水平支撑结构、顶板结构，各部结构通过扭剪型高强螺栓将锅炉全部构架连结成一个整体，构成一个立体桁架体系。钢架总重量为，平台扶梯重，炉顶小室重16161.2Kg。 . 锅炉钢结构采用双排柱布置，沿锅炉宽度方向布置五列钢架立柱，柱的受力方式为顶紧面承力,构架总宽度为44.00m。炉前方向由左至右依次布置、五排立柱，主柱；间距为12.5m，；副柱间距9.5m，炉膛宽25m。在炉后方向依次布置、排柱，尾部竖井宽32.24m，；间距为5.8m，间距为16.12m。 . 沿炉膛深度方向布置五排钢架立柱，从前至后依次为、排柱，各柱间距从前到后依次为.0m、13.5m、.0m、.0m，构架总深度为44.5m,钢架主柱为四段到顶，各段柱接口标高分别为18.60m、39.80m、61.80m、82.80m。 . 本体钢架共有层横梁结构，各横梁上平面标高分别为8.60m、17.20m、27.40m、38.40m、50.00m、60.40m、72.00m、82.80m。 锅炉钢架水平支撑由梁和角钢支撑组成，共层分别布置于8.60m、17.20m、22.40m、27.40m、38.40m、50.00m、56.60m、60.40m、.00m、82.80m标高处,水平支撑的主要作用是传递水平力、固定和控制锅炉膨胀方向以及保证结构刚度，维持结构稳定。 . 锅炉钢结构沿前、后方向设计两处稳定结构，一处设在炉前、排柱外侧、距柱中心6.00m，标高分别为50.00m、60.40m、72.00m、82.80m。另一处设在炉后、排柱外侧，距柱中心3.60m，标高分别为17.20m、27.40m、38.40m、50.00m、60.40m、72.00m、82.80m。 . 钢架垂直支撑平面由钢柱和柱间支撑组成，共有五片，分别沿锅炉宽度方向布置、排，、和列分别布置在炉膛深度的前部、中部和后部布置，重力通过垂直支撑最终传递至锅炉基础。 . 锅炉顶板结构主要由各顶板大梁，主梁、次梁各水平支撑结构组成形成一个刚性平面，炉顶支撑主要由梁和角钢支撑组成，它的作用是维持大板梁的稳定，锅炉受热面通过吊杆悬吊在此顶板结构上。 为安装运行方便，锅炉设置有多层平台扶梯，主要平台结构采用炉前、炉后及两侧集中布置，除炉顶热罩平台采用花纹钢板外，其余平台及步道均铺设栅格平台，平台、扶梯结构的安装应随吊装进度同时进行并逐步完善。ii. 锅炉烟风道部分1. 概述：锅炉烟风道包括热一次风道（）、热二次风（）、冷一次风道(包括调温风道)、冷二次风道（）、密封风管、冷却风管、煤粉管道、烟道(含省煤器灰斗、空预器灰斗共)。风道的管壁厚度为4mm，烟道壁厚度为6mm，煤粉管道管径为。整个烟风道总重约为。b) 锅炉辅机部分电厂二期超临界燃煤机组是超临界压力，一次中间再热本生式直流锅炉。炉前布置是六台型号为盘式中速磨煤机，炉后尾部布置二台容克式、三分仓空预器，空预器下部分别布置是台送风机和台一次风机，一次风机为离心风机，送风机为动叶可调轴流式风机，电除尘烟道出口烟囱进口处布置是台静叶可调轴流式引风机等设备。C. 锅炉施工组织措施a) 施工组织机构b) 项目人员的管理职责i. 主管：组织本项目员工努力实现安全、质量、进度、成本四大控制，负责整个项目的管理、协调工作，在项目内进行人员调配、进度协调和经济管理，及时向上级部门汇报工程进度情况及解决施工中存在问题。ii. 主管助理：协调主管做好各项管理工作，主管外出时履行主管职权。iii. 项目工程师 负责本专业作业指导书、技术方案的编写，并对班组进行技术交底工作，处理现场安装过程中出现的技术问题，对大件吊装及时办好安全作业票，对施工中出现的有关设计上的问题及时与厂家、设计院联系解决，及时处理设计变更的确认和签证工作，及时向项目主管反映施工过程中出现的问题，对班组的安全、质量、进度全面负责。 负责本专业施工过程中的验收工作及质量记录的填写工作和竣工资料的整理工作。 编制本专业的每周、月度安装计划，并负责盘点查找原因。 每月预先编制好工机具、材料计划报物资部门；提前作好设备进入施工现场及组合场的计划并知会现场调度及施工班长。 负责班组施工定额的编制和每月的结算，协助班长作好对班组人员的考核工作。iv. 项目工程师助理协助项目工程师做好所属班组的工作或分担部分内容的工作。v. 调度员协助主管做好本项目施工现场的各项协调工作，包括施工场地、道路、吊机使用、工机具调配、班组施工协调等。vi. 管理员 文档管理：程序文件、来往信函、计划、作业指导书、通知等归档整理；协助技术员整理图纸。 经济管理：建立项目资金帐目；收、支款项；收表、回表；日常报销；协助划块内的定额结算。 人事管理：报工；计加班加点工资、补贴等；劳动力人员名册；协助人员考核；协助本项目员工签订、辞退合同。 行政管理：报月度行政用品计划；按需领用行政用品；传达通知工具管理员：工具管理，工具领用派发，记录台账，性能检定，报修。vii. 安全员协助主管做好本项目安全管理及文明施工工作。包括员工安全培训、及时发现和纠正违章行为、危险辩识及预防、协助组织安全施工活动及现 场文明施工等。viii. 班长在项目工程师的直接领导下工作，以施工计划为中心，负责全班所有的事务工作度划编排本班的生产进度，具体落实的技术和安全措施，协助项目工程师进行技术革新和攻关，制定相应的班规制度和实施细则，确保能按时按质完成本班的工作任务，对班组安全、质量、进度负责。ix. 生产员工生产员工是项目中生产力的关键因素，员工一般情况下，须无条件地服从上级的领导，彻底地完成本职工作，若有困难，可向上级领导报告，共同解决。c) 项目人员的考核i. 主管助理（不含主管助理）以下管理人员的工作表现、成绩考核由主管负责，每月考评一次，作为管理经济指标发放的依据之一。ii. 项目工程师负责考核所领导的管理人员和生产员工，其考评可作为主管经济指标发放的依据之一。iii. 生产员工的考核，由班长和项目工程师共同完成，并向主管汇报，提出建议，作为升降其岗位技能工资参考指标。D. 施工计划与资源计划a) 锅炉项目劳动力计划（参见附页）。b) 设备供货计划序号图号名称需求日期备注汽水分离器2004-5-26贮水器2004-5-26启动系统固定装置启动系统连接管上部前墙水冷壁2004-6-15上部后墙水冷壁2004-6-15上部左侧墙水冷壁2004-6-15水平烟道底部水冷壁2004-5-25冷灰斗螺旋水冷壁2004-9-15中部前墙螺旋水冷壁2004-6-25中部后墙螺旋水冷壁2004-6-25中部左侧墙螺旋水冷壁2004-6-25中部右侧墙螺旋水冷壁2004-6-25过渡段前墙螺旋水冷壁2004-6-25过渡段后墙螺旋水冷壁2004-6-25过渡段左侧墙螺旋水冷壁2004-6-25过渡段右侧墙螺旋水冷壁2004-6-25水冷壁前墙下集箱2004-9-1水冷壁后墙下集箱2004-9-1水冷壁前墙上集箱2004-6-15水冷壁后墙上集箱2004-6-15水冷壁侧墙上集箱2004-6-15水冷壁水平烟道集箱2004-5-25水冷壁过渡段集箱2004-5-25水冷壁出口混合集箱2004-5-25上部水冷壁固定装置2004-8-5上部水冷壁出口连接管2004-9-26下水连接管2004-9-27集中下水管2004-5-28过渡段水冷壁连接管2004-8-5下水管固定装置2004-9-28集中下降管分配集箱2004-5-28高温过热器（管组）2004-06-01低温过热器水平管组2004-06-05低温过热器垂直段2004-05-20顶棚过热器（前部）2004-9-11顶棚过热器（中部）2004-9-12顶棚过热器（后部）2004-9-12后竖井前包墙2004-5-20后竖井后包墙2004-5-20后竖井侧包墙2004-5-20后竖井中隔墙2004-5-20水平烟道侧包墙2004-6-1吊挂管2004-7-2屏式过热器2004-07-25低温再热器一级管组2004-6-15低温再热器二级管组2004-6-15低温再热器三级管组2004-6-15低温再热器垂直段2004-6-5高温再热器2004-6-10过热器一级减温器2004-10-5过热器二级减温器2004-10-5再热器减温器2004-10-5顶棚集箱2004-06-10后竖井包墙集箱2004-6-21水平烟道侧包墙集箱2004-6-21吊挂管出口集箱2004-7
