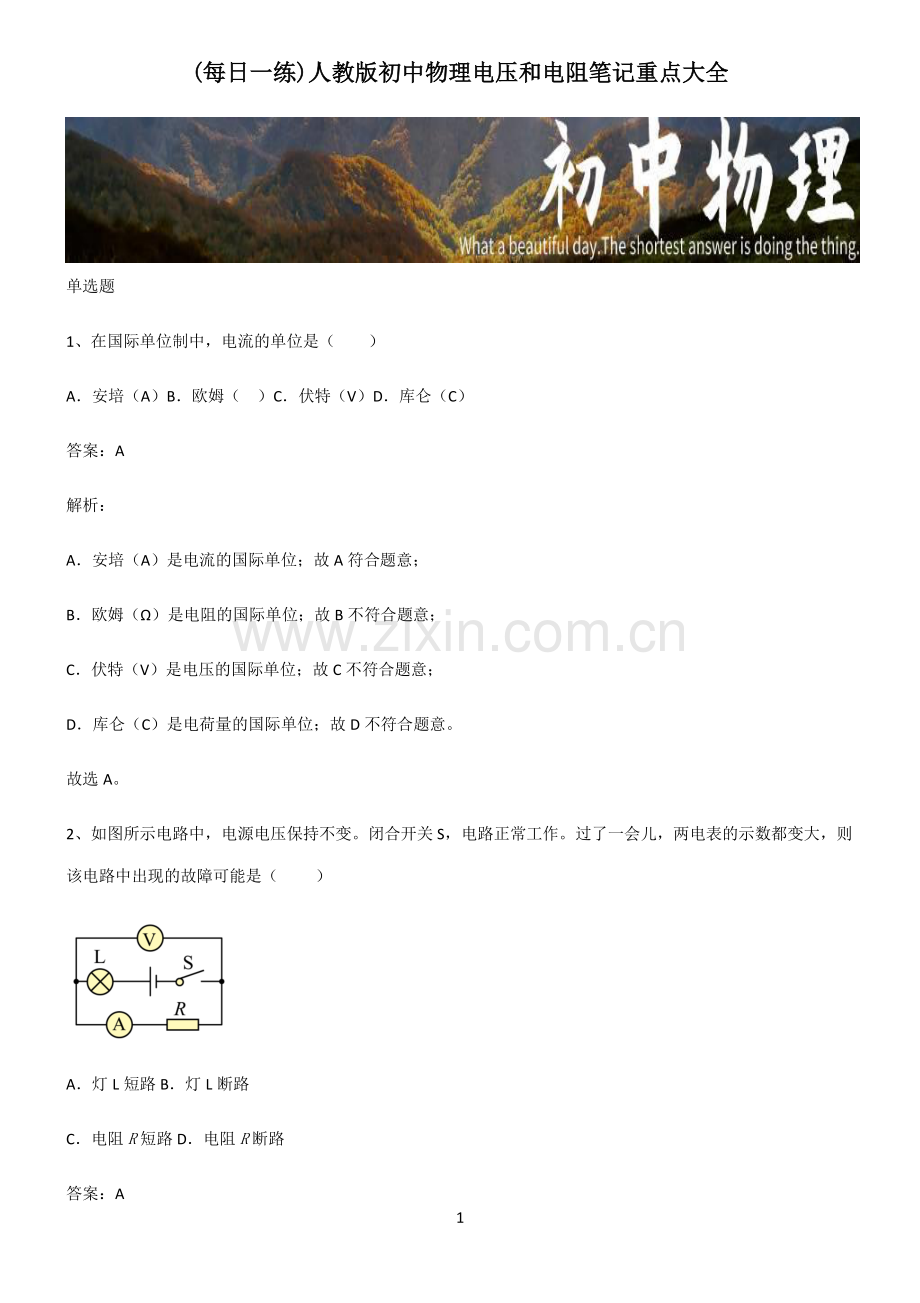

1 (每日一练每日一练)人教版初中物理电压和电阻笔记重点大全人教版初中物理电压和电阻笔记重点大全 单选题 1、在国际单位制中，电流的单位是（）A安培（A）B欧姆（）C伏特（V）D库仑（C）答案：A 解析：A安培（A）是电流的国际单位；故 A 符合题意；B欧姆（）是电阻的国际单位；故 B 不符合题意；C伏特（V）是电压的国际单位；故 C 不符合题意；D库仑（C）是电荷量的国际单位；故 D 不符合题意。故选 A。2、如图所示电路中，电源电压保持不变。闭合开关 S，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A灯 L 短路 B灯 L 断路 C电阻R短路 D电阻R断路 答案：A 2 解析：电灯泡与电阻串联，电压表测量定值电阻R的电压；A若灯 L 短路，只有定值电阻接入，电压表的示数和电流表的示数都变大，故 A 符合题意；B灯 L 断路，没有电流经过电流表、电压表，故示数都变为了零，示数都变小了，故 B 不符合题意；C电阻R短路，电压表的示数变为了零，故 C 不符合题意；D电阻R断路，电流表的示数变为了零，示数变小，电压表测量电源电压，故 D 不符合题意。故选 A。3、如图电路中电源电压不变，闭合开关 S，灯L1和L2均发光，一段时间后，一盏灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A灯L1短路 B灯L1断路 C灯L2短路 D灯L2断路 答案：B 解析：由电路图可知，开关闭合后灯L1和L2并联，电流表与灯L2串联，电压表测电源电压，灯L2断路灯或短路都会引起电流表示数变化，若灯L1短路，则电源短路，电流表电压表都没示数；若灯L1断路，电压表测电源电压示数不变，L2的电压和电阻都不变，通过 L2的电流大小不变，灯L2仍发光。故选 B。4、在如图所示电路中，当闭合开关后，滑动变阻器的滑动片 P 向右移动时（）3 A电压表示数变大，电流表 A1示数变大 B电压表示数不变，电流表 A2示数变大 C电流表 A2示数与电流表 A1示数之差不变 D电压表与两电流表示数之差的比值变大 答案：D 解析：由图可知，定值电阻R1与滑动变阻器R2并联，电压表 V 测量电源电压，因电源电压不变，所以电压表 V 的示数不变。电流表 A1在定值电阻R1所在的支路，所以电流表 A1测量流过定值电阻R1的电流I1，根据并联电路电压的特点U1=U2=U可知，定值电阻R1两端的电压U1不变。根据1=1知，流过定值电阻R1的电流I1不变，即电流表 A1的示数不变。所以滑动变阻器的滑动片 P 向右移动时，电压表 V 的示数和电流表 A1的示数都不变。电流表 A2在干路上，测干路电流I，当滑动变阻器的滑动片 P 向右移动时，滑动变阻器R2接入电路中的阻值变大，则流过R2的电流I2变小，根据并联电路电流规律I=I1+I2可知，电路中的总电流I变小，即电流表 A2示数变小。综上所述可知电流表 A2示数与电流表 A1示数之差变小，所以电压表与两电流表示数之差的比值变大。故 ABC不符合题意，D 符合题意。故选 D。5、如图甲所示，这是可调亮度的台灯，用于调光的电位器结构图如图乙所示，a、b、c是三个接线柱a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。4 下列说法正确的是（）A电位器与灯泡并联 B若只将a、b接入电路，顺时针转动旋钮时灯泡变暗 C若只将a、c接入电路，顺时针转动旋钮时灯泡变亮 D电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度 答案：B 解析：A电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故 A 错误；B若只将a、b接入电路，顺时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，灯泡变暗，故B 正确；C若只将a、c接入电路，电位器电阻丝全部接入电路；顺时针转动旋钮时，电位器接入电路的电阻不变，电路中电流不变，灯泡亮度不变，故 C 错误；D电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故 D 错误。故选 B。
