增粘剂在水泥基材料中的应用.pdf

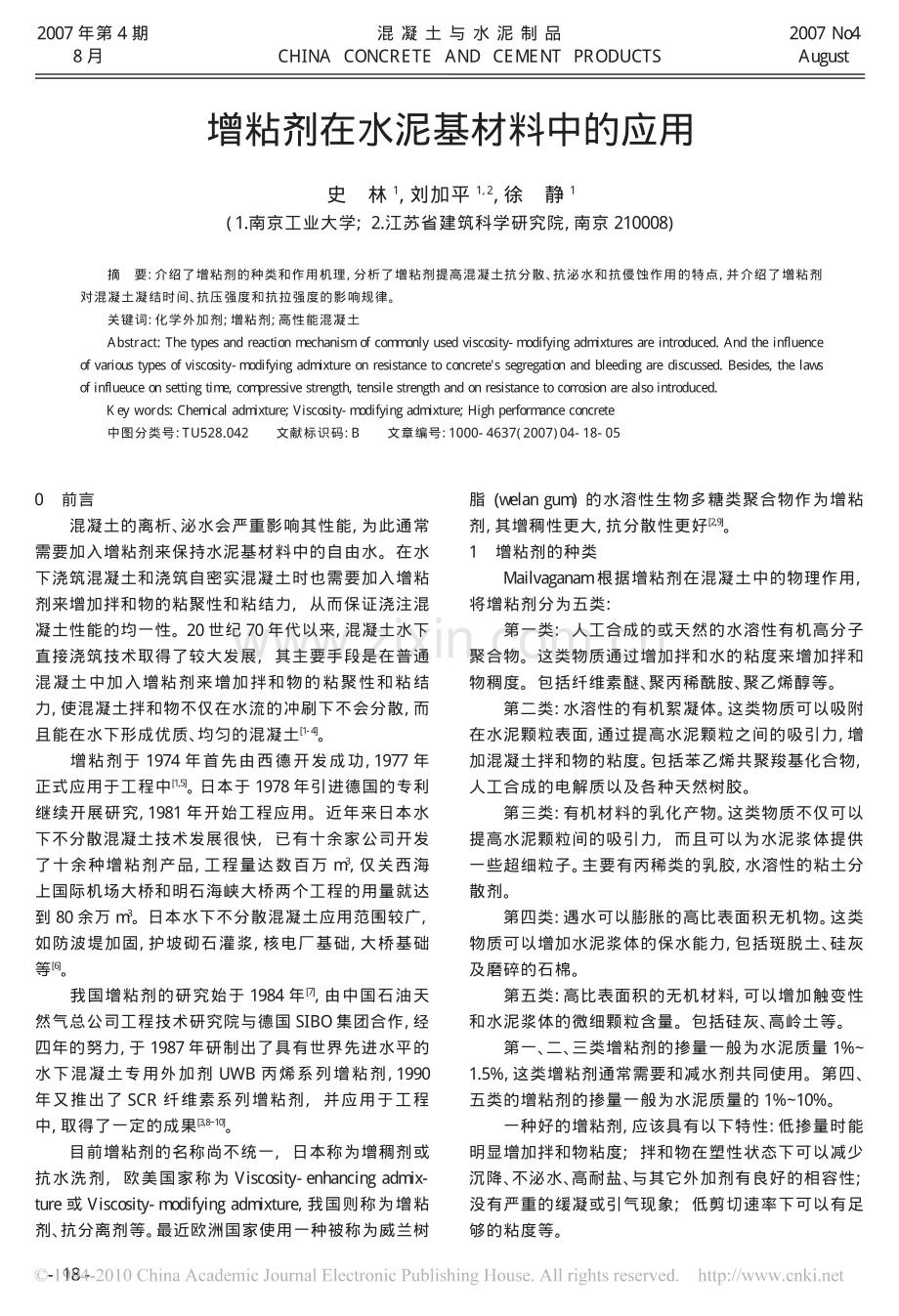

0前言混凝土的离析、泌水会严重影响其性能,为此通常需要加入增粘剂来保持水泥基材料中的自由水。在水下浇筑混凝土和浇筑自密实混凝土时也需要加入增粘剂来增加拌和物的粘聚性和粘结力,从而保证浇注混凝土性能的均一性。2 0世纪7 0年代以来,混凝土水下直接浇筑技术取得了较大发展,其主要手段是在普通混凝土中加入增粘剂来增加拌和物的粘聚性和粘结力,使混凝土拌和物不仅在水流的冲刷下不会分散,而且能在水下形成优质、均匀的混凝土 1-4。增粘剂于1 9 7 4年首先由西德开发成功,1 9 7 7年正式应用于工程中 1,5。日本于1 9 7 8年引进德国的专利继续开展研究,1 9 8 1年开始工程应用。近年来日本水下不分散混凝土技术发展很快,已有十余家公司开发了十余种增粘剂产品,工程量达数百万m3,仅关西海上国际机场大桥和明石海峡大桥两个工程的用量就达到8 0余万m3。日本水下不分散混凝土应用范围较广,如防波堤加固,护坡砌石灌浆,核电厂基础,大桥基础等 6。我国增粘剂的研究始于1 9 8 4年 7,由中国石油天然气总公司工程技术研究院与德国S I B O集团合作,经四年的努力,于1 9 8 7年研制出了具有世界先进水平的水下混凝土专用外加剂U WB丙烯系列增粘剂,1 9 9 0年又推出了S C R纤维素系列增粘剂,并应用于工程中,取得了一定的成果 3,8 1 0。目前增粘剂的名称尚不统一,日本称为增稠剂或抗水洗剂,欧美国家称为V i s c o s i t y-e n h a n c i n ga d m i x-t u r e或V i s c o s i t y-m o d i f y i n ga d m i x t u r e,我国则称为增粘剂、抗分离剂等。最近欧洲国家使用一种被称为威兰树脂(w e l a ng u m)的水溶性生物多糖类聚合物作为增粘剂,其增稠性更大,抗分散性更好 2,9。1增粘剂的种类M a i l v a g a n a m根据增粘剂在混凝土中的物理作用,将增粘剂分为五类:第一类:人工合成的或天然的水溶性有机高分子聚合物。这类物质通过增加拌和水的粘度来增加拌和物稠度。包括纤维素醚、聚丙稀酰胺、聚乙烯醇等。第二类:水溶性的有机絮凝体。这类物质可以吸附在水泥颗粒表面,通过提高水泥颗粒之间的吸引力,增加混凝土拌和物的粘度。包括苯乙烯共聚羧基化合物,人工合成的电解质以及各种天然树胶。第三类:有机材料的乳化产物。这类物质不仅可以提高水泥颗粒间的吸引力,而且可以为水泥浆体提供一些超细粒子。主要有丙稀类的乳胶,水溶性的粘土分散剂。第四类:遇水可以膨胀的高比表面积无机物。这类物质可以增加水泥浆体的保水能力,包括斑脱土、硅灰及磨碎的石棉。第五类:高比表面积的无机材料,可以增加触变性和水泥浆体的微细颗粒含量。包括硅灰、高岭土等。第一、二、三类增粘剂的掺量一般为水泥质量1%1.5%,这类增粘剂通常需要和减水剂共同使用。第四、五类的增粘剂的掺量一般为水泥质量的1%1 0%。一种好的增粘剂,应该具有以下特性:低掺量时能明显增加拌和物粘度;拌和物在塑性状态下可以减少沉降、不泌水、高耐盐、与其它外加剂有良好的相容性;没有严重的缓凝或引气现象;低剪切速率下可以有足够的粘度等。增粘剂在水泥基材料中的应用史林1,刘加平1,2,徐静1(1.南京工业大学;2.江苏省建筑科学研究院,南京2 1 0 0 0 8)摘要:介绍了增粘剂的种类和作用机理,分析了增粘剂提高混凝土抗分散、抗泌水和抗侵蚀作用的特点,并介绍了增粘剂对混凝土凝结时间、抗压强度和抗拉强度的影响规律。关键词:化学外加剂;增粘剂;高性能混凝土A b s t r a c t:T h e t y p e s a n dr e a c t i o nm e c h a n i s mo f c o m m o n l y u s e dv i s c o s i t y-m o d i f y i n g a d m i x t u r e s a r e i n t r o d u c e d.A n dt h ei n f l u e n c eo f v a r i o u s t y p e s o f v i s c o s i t y-m o d i f y i n ga d m i x t u r eo nr e s i s t a n c et oc o n c r e t e s s e g r e g a t i o na n db l e e d i n ga r ed i s c u s s e d.B e s i d e s,t h el a w so f i n f l u e u c e o ns e t t i n g t i m e,c o m p r e s s i v e s t r e n g t h,t e n s i l e s t r e n g t ha n do nr e s i s t a n c e t o c o r r o s i o na r e a l s o i n t r o d u c e d.K e yw o r d s:C h e m i c a l a d m i x t u r e;V i s c o s i t y-m o d i f y i n g a d m i x t u r e;H i g hp e r f o r m a n c e c o n c r e t e中图分类号:T U 5 2 8.0 4 2文献标识码:B文章编号:1 0 0 0-4 6 3 7(2 0 0 7)0 4-1 8-0 52 0 0 7年第4期混 凝 土 与 水 泥 制 品2 0 0 7N o 48月C H I N A C O N C R E T E A N D C E M E N T P R O D U C T SA u g u s t1 8-2增粘剂对拌和物性能的影响规律2.1对初始流动度的影响水泥净浆的粘度随增粘剂掺量的增加而增加,且这种情况在低剪切速率时更为明显;此外,净浆的表观粘度会随着剪切速率的增加而减小,表现出剪切变稀的流变行为。例如:掺入聚糖类增粘剂,当掺量为0.0 2 5%时,若剪切速率分别为1.5 s-1和1 0 s-1,其所对应的表观粘度分别为1 1 5 0 0 m P as和1 5 0 0 m P as;掺量提高到0.0 7 5%且在相同的两个剪切速率下时,表观粘度则分别增加到2 0 5 0 0 m P as和7 5 0 0 m P as 1 1。水泥浆体在低剪切速率时保持较高的表观粘度,有利于液相中水泥颗粒和集料的悬浮,从而减少离析和沉降现象的发生;粘度随着剪切速率增加而降低则对泵送和振捣有利。水泥浆体中掺入增粘剂后,在高剪切速率或是在低剪切速率时,其屈服强度和塑性粘度均表现出增加的趋势。文献报道 1 2,W/C为0.4的水泥浆体,加入0.0 2 5%威兰树脂和萘系超塑化剂,屈服值、塑性粘度分 别 为4 P a和0.0 8 P as;当 威 兰 树 脂 掺 量 提 高 到0.0 5%时,屈服值、塑性粘度分别增加到9 P a和0.1 1P as;掺量为0.0 7 5%时,屈服值、塑性粘度增加到1 6 P a和0.1 4 P as。加入增粘剂的水泥基材料需要掺入超塑化剂来保持坍落度,且超塑化剂的掺量随增粘剂掺量的增加而增加。例如:A S T M型水泥,W/C=0.4 1,掺加威兰树脂,用萘系超塑化剂调节坍落度,使之保持在1 9 0 m m 5 m m,随着威兰树脂掺量的增加,为了保持坍落度,超塑化剂的用量也随之增加(如图1)。同样的结论也适用于纤维素类增粘剂 1 3(如图2)。2.2对坍落度保持力的影响传统的增粘剂会加大混凝土坍落度经时损失。例如:加入聚糖类增粘剂,坍落度值在2 h内由开始的1 2 7 1 3 2 m m减小到9 3 9 8 m m 1 1。W/C=0.4,H P M C(羟丙基甲基纤维素)的掺量为每1 0 0 k g水泥6 0 0 m l时,坍落度为1 2 0 m m,1 h后再测坍落度,其值已减小为1 0 7 m m 1 2。通常在自密实混凝土和水下抗分散混凝土中用坍落扩展度来衡量混凝土的流动性。有文献报道,在水下不分散混凝土中加入增粘剂,1 h坍落扩展度损失可达到2 6%1 4。最近有文献报道接枝型的聚丙烯酰胺类增粘剂在1 h内的坍落度损失为零 1 5。改性前的聚丙烯酰胺聚合物其分子链为直链型,当其溶于水时,能够较自由的分散在混凝土拌和物中,对水起到较均匀的溶剂化束缚作用;改性后的聚丙烯酰胺因为支链的影响,其分子自由度较小,这一方面可加强对拌和水的溶剂化束缚能力,另一方面又会留下一部分未溶剂化束缚的自由水在混凝土中,一旦接枝型的聚丙烯酰胺吸附在水泥颗粒上,就会在水泥颗粒表面形成厚厚的保护层,抑制水泥颗粒水化,同时未溶剂化束缚的自由水则可减少水泥颗粒的内摩擦,从而减少混凝土的坍落度损失 1 5。2.3对泌水的影响泌水的危害是十分严重的,泌水使水泥浆顶层的水灰比加大,从而使其在早期发生很大的塑性收缩,甚至开裂,形成个比基体薄弱的表层。随着时间的推移这个层次将发生很大的干缩,早期形成的裂缝更加猛烈发展,混凝土强度受到损伤。泌水还会在水泥浆体内形成许多微细的通道,在水泥浆硬化后它们被保留了下来,会降低混凝土的抗渗能力,对抗腐蚀能力和抗冻融能力影响也很大 1 6。在水泥净浆中加入增粘剂可以显著改善泌水程度,例如:在W/C=0.4 1坍落度为2 3 0 m m 5 m m,的水泥浆体中掺入纤维素类增粘剂,随着纤维素类增粘剂掺量的增加,泌水明显减少 1 3(如图3)。刘加平 1 7 根据净浆的试验结果,对掺增粘剂的混凝土泌水情况进行了研究。试验结果表明,在0.5 1 0-400.0 20.0 40.0 6威兰树脂掺量/%图1保持坍落度一定时萘系超塑化剂掺量与威兰树脂掺量关系图0.3 00.2 50.2 00.1 50.1 00超塑化剂掺量/(L/m3)超塑化剂掺量/(L/m3)4 0 09 0 01 4 0 0每1 0 0 k g水泥中纤维素掺量/m L6543210图2保持坍落度一定时三聚氰胺超塑化剂掺量与纤维素类增粘剂掺量关系图05 0 01 0 0 01 5 0 0每1 0 0 k g水泥中纤维素掺量/m L图3纤维素增粘剂掺量与泌水的关系泌水量/1 0-3(m L/c m2)3 53 02 52 01 51 050史林,刘加平,徐静增粘剂在水泥基材料中的应用1 9-(质量分数)的掺量范围内,随着增粘剂掺量的提高,混凝土泌水率明显下降(如图4)。有些增粘剂一方面可以有效的减少泌水,另一方面也使得混凝土的流动性降低,需水量增大,需要加入更多的超塑化剂来维持所需流动度。所以用增粘剂解决混凝土泌水问题时应选择改善混凝土泌水好,对混凝土流动度保留值影响小的产品 9,1 2,1 3。此外加入增粘剂后混凝土拌和物通常表现出具有触变性。所谓触变性是指浆体静止不动时好似凝固,再次搅动后,已凝结的浆体又会重新获得流动性。触变性对于混凝土拌和物的稳定以及浇筑后减少离析都是十分有益的。2.4对抗分散性的影响抗分散性是指混凝土拌和物在水下浇筑时不分散、不离析,配合比基本保持不变,并可在不排干积水的条件下施工的性能。普通混凝土在水中浇筑时,受水流的影响会产生水泥流失、强度下降及环境污染等严重后果 3。混凝土中掺入增粘剂可以简单而有效地解决这一问题。加入增粘剂后,水下不分散混凝土的透光率在9 0%以上,混凝土拌和物筛洗分析试验结果表明,水泥流失率在1 0%以内。而不掺增粘剂的普通混凝土在水下直接浇注时的水泥流失率有的高达6 0%以上 1,1 8。例如:W/C=0.4 5,加入0.1 5%的威兰树脂,水泥流失率由不掺增粘剂的9%降至0.5%1 3。增粘剂不仅能减少水泥流失量,并且水泥流失量随着增粘剂掺量的增加而减少。例如:W/C=0.4 1,掺入0%0.1 2%的威兰树脂,使坍落度保持在2 3 0 5 m m,随着威兰树脂掺量的增加,水泥流失率由8.3%降到2.5%1 3(如图5)。增粘剂可以提高混凝土抗分散性是因为增粘剂的高分子长链有架桥作用,可以在水泥颗粒、水泥和骨料之间形成稳定的空间柔性网络结构,提高新拌混凝土的粘聚力,从而提高抗分散性。2.5对凝结时间的影响增粘剂对水泥基材料有缓凝作用 1 3,1 9,2 0,其缓凝时间与增粘剂的类型、掺量等因素有关。在水泥净浆或砂浆中分别加入聚糖类、纤维素类增粘剂,初凝和终凝时间随增粘剂掺量的增加而延长。例如:在水泥净浆中加入聚糖类的增粘剂,掺量由0.0 2 5%增加到0.0 7 5%时,初凝时间由7 h增加到1 2 h,终凝时间由9 h增加到1 3 h 1 9。羧甲基纤维素类(C M C)增粘剂也表现出了类似的缓凝作用。如:W/C=0.3 2,测试温度为2 7 2,C M C掺量为零时初凝和终凝时间分别为1 3 0 m i n,2 3 0 m i n。当C M C掺 量 为0.0 5%时,凝 结 时 间 分 别 为1 6 9 m i n,3 2 3 m i n。C M C掺量为4%时分别为7 0 6 m i n,7 8 3 m i n 2 0(如图6)。又如:在2 7 2,不掺羟乙基纤维素(H E C)时其初凝和终凝时间分别为1 3 0 m i n,2 3 0 m i n,H E C掺量 为0.0 5%时,初 凝 和 终 凝 时 间 分 别 为1 5 0 m i n,2 5 0 m i n。H E C掺量为4%时分别为6 4 7 m i n,7 1 5 m i n 2 1(如图7)。但加入聚丙烯酸类及威兰树脂增粘剂时则一般无明显的缓凝现象。目前对于增粘剂的缓凝机理还没有完全弄清,因此没有统一的认识。M.L a c h e m i 2 2 认为增粘剂的高分子链可以吸附在水泥颗粒表面,阻碍各种矿物的溶解,从而影响水泥颗粒的水化和凝结。A.P e s c h a r d 2 3,2 4 等研究发现聚糖类增粘剂的缓凝能力存在以下规律:天然淀粉白糊精纤维素醚黄糊精淀粉醚。黄糊精和天然00.20.40.6增粘剂掺量(相对于水泥的质量分数)/1 0-476543210泌水率/%图4增粘剂掺量和泌水的关系图图5威兰树脂掺量和水泥流失率的关系00.0 50.1 00.1 5威兰树脂掺量/%9876543210水泥流失率/%0 0.0 50.1 00.2 50.5 1 2 34C M C掺量/%图6 C M C掺量和凝结时间的关系初凝终凝初凝终凝凝结时间/m i n1 0 0 08 0 06 0 04 0 02 0 000 0.0 50.1 00.2 50.5 1 2 34H E C掺量/%图7 H E C掺量和凝结时间的关系凝结时间/m i n8 0 07 0 06 0 05 0 04 0 03 0 02 0 01 0 002 0 0 7年第4期混凝土与水泥制品总第1 5 6期2 0-淀粉、白糊精相比,其分子中可溶于水的部分要多,因此延长了水泥的缓凝时间。经过进一步研究还发现聚糖类的增粘剂,其缓凝作用的大小与水泥的矿物组成有很大的关系,其中C3A含量是最重要的一个因素,缓凝时间随着C3A含量的增加而减小。J.P o u r c h e z 2 5 等的研究发现,H P M C和H E M C中甲氧基的含量是影响水泥浆体凝结时间的主要因素,而分子量对凝结时间的影响较小。3增粘剂对硬化混凝土性能的影响规律3.1对抗压强度和抗拉强度的影响在拌和物中加入增粘剂,抗压和抗拉强度不会得到明显的改善,随着掺量的增加,抗压和抗折强度略有提高,当掺量超过一定的值后,强度反而又会下降。U.S.R a i在W/C=0.4 6,水泥/砂=1:3的砂浆中加入0.5%5.0%的聚丙烯酰胺(P A A),在温度为2 5 2、相对湿度为9 0%条件下,浇筑养护2 4 h,脱模后在2 7 2,相对湿度为9 0%的情况下养护至7 d、2 8 d、9 0 d,测抗压和抗拉强度。结果表明,加入增粘剂后,7 d、2 8 d、9 0 d抗压、抗拉强度随掺量的增加变化不大,且都存在一个最优掺量。当P A A的掺量大于最优掺量时强度反而会下降 2 3(如图8、图9)。掺加H E C的混凝土表现出类似的性质(如图1 0)。掺加增粘剂水下不分散混凝土的抗压强度与其浇筑速度有关。N a g a t a k i 2 曾在水深1.5 m,长1 5 m的试验水箱中对水下不分散混凝土的抗压强度进行了专门的研究。结果发现,当浇灌速度V=0.1 m/h时,试样的抗压强度在混凝土1 4 m的流动范围内几乎没有变化;当V=0.4 m/h时,若混凝土的流动距离在1 0 m范围内,则抗压强度降低很小,但当混凝土的流动距离超过1 0 m时,混凝土强度会明显减小。3.2对抗酸侵蚀能力的影响抗酸侵蚀研究,是将经过9 0 d以上养护的砂浆分别放入不同的侵蚀性溶液中,通过4 d的浸泡后,从侵蚀性溶液中取出试件测其质量损失百分率,以此来衡量其抗侵蚀能力。研究表明增粘剂可以明显减小试件在侵蚀性溶液中的质量损失 2 0,2 1,2 3,2 6。例如,将掺有0%5%P A A的砂浆试件,在2 7 2、相对湿度9 0%的环境中养护9 0 d,在1/2H2S O4的浓度为0.1 m o l/d m3的溶液中浸泡4 d,随着P A A掺量的增加(0 3.0%),质量损失由1.1 5%减小0.4 3%2 6。又如:加入2%的H E C,在1/2H2S O4、H C l的浓度为0.1 m o l/d m3、1 m o l/d m3的溶液中的抗侵蚀能力可分别提高7 6.7%、2 2%、5 0.7%、3 8.8%2 1(如图1 1)。这种抵御侵蚀性溶液能力的增强得益于增粘剂分子对水泥浆体的填充作用,使得硬化后浆体的密实性增强。不仅如此,增粘剂还可以和水泥水化产物相互作用在浆体内形成保护膜,从而进一步提高混凝土的耐久性和抗侵蚀能力。4结论(1)增粘剂可以明显改善拌和物的粘聚性、流动性以及自流平性能。(2)当掺入纤维素醚类的增粘剂时,拌和物的凝结时间将延长,加入聚丙烯酸类或威兰树脂增粘剂时P A A掺量0%0.5%1.0%3.0%5.0%7 d2 8 d9 0 d图8 P A A掺量和抗压强度的关系P A A掺量0%0.5%1.0%3.0%5.0%7 d2 8 d9 0 d图9 P A A掺量和抗拉强度的关系抗压强度/M P a抗拉强度/M P a7 06 05 04 03 02 01 008765432100%0.2 5%1%3%0.1 0%0.5 0%2%4%H E C掺量8 07 06 05 04 03 02 01 00强度/M P a7 d2 8 d9 1 d7 d2 8 d9 1 d抗压强度抗拉强度图1 0 H E C掺量和强度的关系1/2H2S O40.1 m o l/d m3H C l0.1 m o l/d m3H C l 1 m o l/d m3海水00.5135P A A掺量/%图1 1掺入P A A的混凝土对不同侵蚀性溶液的抵御能力质量损失率/%1 0864201/2H2S O41 m o l/d m3史林,刘加平,徐静增粘剂在水泥基材料中的应用2 1-一般无明显的缓凝现象。(3)加入增粘剂后的混凝土,为了保持坍落度,所需超塑化剂量随增粘剂的增加而增加。(4)在水中浇筑混凝土时,随着增粘剂掺量的增加,混凝土的抗分散性得到明显改善,水泥流失量减少,水的高p H值和浑浊度将逐渐减小;混凝土的强度得以提高。(5)由于增粘剂有良好的保水作用,加入增粘剂后的混凝土几乎没有泌水情况的发生。(6)加入增粘剂后混凝土的抗压强度将略有所提高,但提高并不明显。在水下浇筑混凝土时,抗压强度还与浇筑速度有关。(7)加入增粘剂后混凝土的抗酸侵蚀能力增强。参考文献:1 沙林浩.水下不分散混凝土技术 J .广东建材.2 冯士明,张长民,周伟,等.水下不分散混凝土的研究与应用开发 J .混凝土.3 刘军,方惠琦,贺鸿珠.水下不分散混凝土的应用研究 J .建筑材料学报,2 0 0 0,3(4):3 6 0-3 6 5.4 冉千平.混凝土外加剂发展现状及研究方向 J .广东建材.5 买淑芳,陈贻研,梅梅.水下不分散混凝土的研究和应用 J .水力发电学报.6 任拓.水下不分散混凝土的工程应用.硕士论文:大连理工大学,2 0 0 2.7 沙林浩.水下不分散混凝土的开发与利用 J .混凝土,1 9 9 9(1):3 1-3 4.8 冉千平,刘加平.水基聚合物在混凝土中的应用 J .高分子通报,2 0 0 3(3):6 4-7 0.9 贺成立,罗伟,贺国伟.水下不分散混凝土施工和水下不分散剂 J .混凝土,2 0 0 3(4):5 0-5 2.1 0 孙莉.抗分散剂在水下浇注混凝土中的应用探讨 J .安徽建筑,2 0 0 5,1 2(5):1 3 2-1 3 2.1 1 L a c h e m i M,H o s s a i nK M,L a m b r o s V,等.P e r f o r m a n c eo f n e wv i s-c o s i t ym o d i f y i n ga d m i x t u r e si ne n h a n c i n gt h er h e o l o g i c a l p r o p e r t i e so fc e m e n t p a s t e J .C e m e n t a n dC o n c r e t e R e s e a r c h,2 0 0 4,3 4(2):1 8 5-1 9 3.1 2 S a r i c-C o r i cM,K h a y a t K H,T a g n i t-H a m o uA.P e r f o r m a n c ec h a r a c-t e r i s t i c s o f c e m e n t g r o u t s m a d e w i t hv a r i o u s c o m b i n a t i o n s o f h i g h-r a n g ew a t e rr e d u c e ra n dc e l l u l o s e-b a s e dv i s c o s i t ym o d i f i e r J .C e m e n ta n dC o n c r e t e R e s e a r c h,2 0 0 3,3 3(1 2):1 9 9 9-2 0 0 8.1 3 K h a y a t K H.V i s c o s i t y-e n h a n c i n ga d m i x t u r e s f o r c e m e n t-b a s e dm a-t e r i a l s-a no v e r v i e w J .C e m e n t&C o n c r e t eC o m p o s i t e s,1 9 9 8,2 0(2-3):1 7 1-1 8 8.1 4 陈严.U WB水下不分散混凝土的研究 J .水利水电工程设计,1 9 9 8(4):5 0-5 1.1 5 丁新龙,林鲜,徐海彬,等.合成接枝型聚丙烯酰胺新一代水下不分散混凝土絮凝剂 J .混凝土,2 0 0 3(4):2 5-2 7.1 6 刘加平,慕儒,冉千平,等.新拌混凝土的泌水 J .水利水电施工,2 0 0 5(1):3 0-3 2.1 7 刘加平,刘建忠,田倩,等.外加剂改进混凝土泌水的试验研究 J .混凝土与水泥制品,2 0 0 4(4):1 4-1 6.1 8 张长民.水下不分散混凝土的应用 J .水利水电施工,2 0 0 2(1):2 1-2 2.1 9 R o l sS,A m b r o i s eJ,P e r aJ.E f f e c t so f d i f f e r e n t v i s c o s i t ya g e n t so nt h ep r o p e r t i e so f s e l f-l e v e l i n gc o n c r e t e J .C e m e n t a n dC o n c r e t eR e-s e a r c h,1 9 9 9,2 9(2):2 6 1-2 6 6.2 0 M i s h r aP C,S i n g hV K,N a r a n gK K,等.E f f e c t o f c a r b o x y m e t h y l-c e l-l u l o s eo nt h ep r o p e r t i e s o f c e m e n t J .M a t e r i a l s S c i e n c ea n dE n g i n e e r i n gA,2 0 0 3,3 5 7(1-2):1 3-1 9.2 1 S i n g hN K,M i s h r a P C,S i n g hV K,等.E f f e c t s o f h y d r o x y e t h y l c e l l u-l o s e a n do x a l i c a c i do nt h e p r o p e r t i e s o f c e m e n t J .C e m e n t a n dC o n c r e t eR e s e a r c h,2 0 0 3,3 3(9):1 3 1 9-1 3 2 9.2 2 L a c h e m i M,H o s s a i nK M,L a m b r o sV,等.S e l f-c o n s o l i d a t i n gc o n-c r e t ei n c o r p o r a t i n gn e wv i s c o s i t ym o d i f y i n ga d m i x t u r e s J .C e m e n t a n dC o n c r e t e R e s e a r c h,2 0 0 4,3 4(6):9 1 7-9 2 6.2 3 R a i U S,S i n g hR K.E f f e c t o f p o l y a c r y l a m i d e o nt h e d i f f e r e n t p r o p e r-t i e so fc e m e n ta n dm o r t a r J .M a t e r i a l sS c i e n c ea n dE n g i n e e r i n gA,2 0 0 5,3 9 2(1-2):4 2-5 0.2 4 P e s c h a r dA,G o v i nA,P o u r c h e z J,等.E f f e c t o f p o l y s a c c h a r i d e s o nt h e h y d r a t i o no f c e m e n t s u s p e n s i o n J .J o u r n a l o f t h e E u r o p e a nC e r a m i cS o c i e t y,2 0 0 6,2 6(8):1 4 3 9-1 4 4 5.2 5 P o u r c h e z J,P e s c h a r dA,G r o s s e a uP,等.H P M Ca n dH E M Ci n f l u-e n c eo nc e m e n t h y d r a t i o n J .C e m e n t a n dC o n c r e t eR e s e a r c h,2 0 0 6,3 6(2):2 8 8-2 9 4.2 6 R a i U S,S i n g hR K.E f f e c t o f p o l y a c r y l a m i d e o nt h e d i f f e r e n t p r o p e r-t i e so fc e m e n ta n dm o r t a r J .M a t e r i a l sS c i e n c ea n dE n g i n e e r i n gA,2 0 0 5,3 9 2(1-2):4 2-5 0.收稿日期:2 0 0 7-0 6-0 6作者简介:史林(1 9 8 2.-),男,在读硕士研究生。通讯地址:南京市北京西路1 2号联系电话:[phone]中国期刊方阵“双高”期刊,“首届国家期刊奖”获奖期刊,中国建筑科学类核心期刊,国际建筑数据库(I C O N D A)收录期刊工业建筑(月刊)邮发代号:2-8 2 5单价:6元全年价7 2元 工业建筑 由中国钢铁工业协会主管,中冶集团建筑研究院主办,1 9 6 4年创刊。多年来一直本着指导性、针对性、实用性、创新性的办刊宗旨,重点报道建筑设计、建筑结构、地基和基础、建筑材料、施工技术等方面的应用研究成果及开发技术,突出工业建筑、钢结构、鉴定加固技术等特点;优先报道国家、省部科学基金资助项目和重大工程建设;内容丰富翔实,理论结合实际。适于土木工程界广大科研、设计、教学、施工等专业技术人员及大专院校师生阅读。工业建筑 为大1 6开本,彩色胶版印刷,每月2 0日出版,国内外公开发行。全国各地邮局均可订阅,也可直接汇款到本编辑部订阅。工业建筑 兼营广告,收费合理,具有一定规模,是展示企业形象的理想舞台。本刊地址:北京市海淀区西土城路3 3号;邮编:1 0 0 0 8 8;E-m a i l:g y j z c h i n a j o u r a l.n e t.c n联系电话:[phone](兼传真),0 1 0-8 2 2 2 7 1 9 1/7 6 7 7/7 2 3 8/7 2 3 9(广告),0 1 0-8 2 2 2 7 2 3 7/8 0 4 3/8 9 2 7(编辑),8 2 2 2 7 2 3 6(发行)!2 0 0 7年第4期混凝土与水泥制品总第1 5 6期2 2-
