排水箱涵工程施工组织设计概述.docx

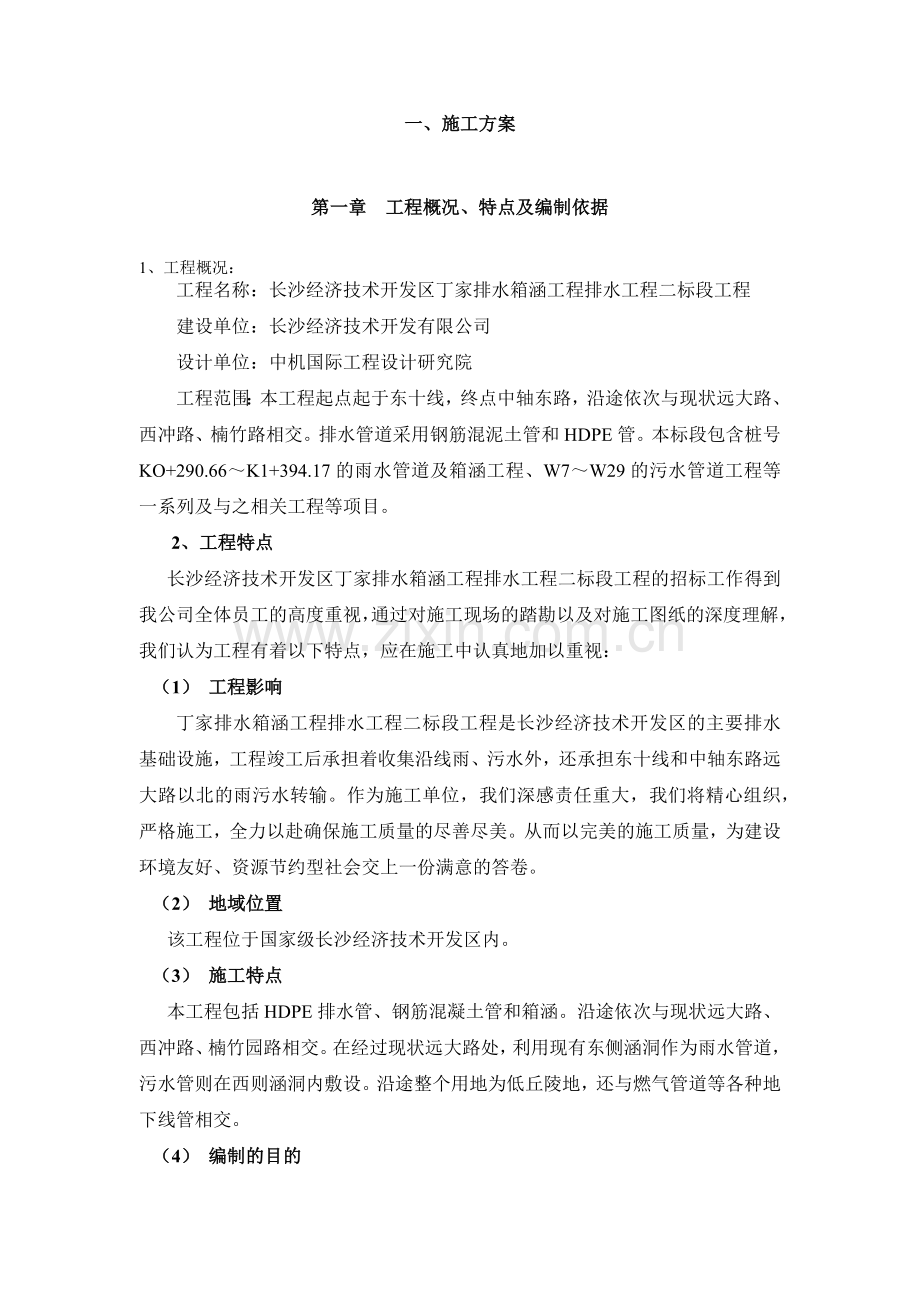

目 录一、施工方案2第一章 工程概况、特点及编制依据2第二章 指导思想及实施目标4第三章 施工部署5第四章 主要施工方案及技术措施10第一节 测量控制10第二节 排水管道土方开挖13第三节 振动沉管砂石桩施工方法15第四节 钢板桩支护方案及技术措施17第五节 止水、排水方案及技术措施19第六节 高密度聚乙烯双壁玻纹管（HDPE）敷设施工21第七节 钢筋混凝土排水管施工26第八节、检查井施工29第九节 箱涵工程32二、施工进度计划及保证措施40第一章 施工进度计划的保证措施40第二章 施工进度计划43三、施工现场平面布置图45第一章 施工现场布置的基本原则45第二章 施工现场平面规划及布置46第三章 施工现场平面布置图49四、保证质量措施50第一章 质量目标50第二章 保证质量的措施52五、保证安全措施55第一章 安全目标及管理机构55第二章 安全生产管理措施56六、交通组织措施59七、文明施工现场措施60第一章 文明施工目标60第二章 文明施工措施60第三章 环境保护管理制度及措施63八、劳动力安排计划67第一章 劳动力安排计划67第二章 拟投入本工程的劳动力计划一览表68九、主要材料、构件用量计划69第一章 主要材料、构件用量计划措施69第二章 主要材料、构件用量计划一览表70十、主要机具使用安排71第一章 主要施工机械设备使用安排措施71第二章 拟投入本工程的主要施工机械设备一览表72一、施工方案第一章 工程概况、特点及编制依据1、工程概况：工程名称：长沙经济技术开发区丁家排水箱涵工程排水工程二标段工程建设单位：长沙经济技术开发有限公司设计单位：中机国际工程设计研究院工程范围：本工程起点起于东十线，终点中轴东路，沿途依次与现状远大路、西冲路、楠竹路相交。排水管道采用钢筋混泥土管和HDPE管。本标段包含桩号KO+290.66K1+394.17的雨水管道及箱涵工程、W7W29的污水管道工程等一系列及与之相关工程等项目。2、工程特点长沙经济技术开发区丁家排水箱涵工程排水工程二标段工程的招标工作得到我公司全体员工的高度重视，通过对施工现场的踏勘以及对施工图纸的深度理解，我们认为工程有着以下特点，应在施工中认真地加以重视：（1） 工程影响丁家排水箱涵工程排水工程二标段工程是长沙经济技术开发区的主要排水基础设施，工程竣工后承担着收集沿线雨、污水外，还承担东十线和中轴东路远大路以北的雨污水转输。作为施工单位，我们深感责任重大，我们将精心组织，严格施工，全力以赴确保施工质量的尽善尽美。从而以完美的施工质量，为建设环境友好、资源节约型社会交上一份满意的答卷。（2） 地域位置该工程位于国家级长沙经济技术开发区内。（3） 施工特点本工程包括HDPE排水管、钢筋混凝土管和箱涵。沿途依次与现状远大路、西冲路、楠竹园路相交。在经过现状远大路处，利用现有东侧涵洞作为雨水管道，污水管则在西则涵洞内敷设。沿途整个用地为低丘陵地，还与燃气管道等各种地下线管相交。 （4） 编制的目的本施工组织设计是我公司对长沙经济技术开发有限公司丁家排水箱涵工程排水工程二标段工程的投标技术标书，它是我公司对本工程质量、工期等方面进行程序确保化管理的指导性文件，用以指导本工程的施工和管理。我们将严格按照本施工组织设计的内容，确保优质、高效、文明的完成本工程标书要求的全部施工任务。若我公司有幸中标，我们将更加细致的对本工程施工部署、重点工艺措施做出详细的说明，用以指导分部分项工程施工，从而更加全面、准确、深入有效地完成本工程施工3、编制的依据1）丁家排水箱涵工程排水工程二标段工程施工设计图及招标文件。2）我公司现场施工经验及现场实际情况进行编制。3）本工程应严格按照现行施工验收规范进行施工，主要技术规范有： (01)市政道路工程质量检验评定标准 （GB50308-1999）；(02)城市道路养护技术规范 （CJJ36-90）；(03)城市道路设计规范 （CJJ37-90（公告17）；(04)城市道路路基工程施工及验收规范 （CJJ44-91）；(05)沥青路面施工及验收规范 (GBJ92-96)；(06)公路改性沥青路面施工技术规范 （JTJ036-98）；(07)混凝土搅拌站（楼）技术条件 （GB/T10172-88）；(08)给水排水管道工程施工及验收规范 （GB50268-97）；(09)公路养护质量检验评定标准 （JTJ075-94）；(10)公路工程质量检验评定标准 （JTJ071-98）；(11)公路排水设计规范 （JTJ001-97）；(12)公路路面基层施工技术规范 （JTJ034-93）；（13）室外排水设计规范 （GB50014-2006）；（14）埋地聚乙烯排水管道工程技术规范 （CECS164-2004）（15）给排水管道工程施工及验收规范 （GB50268-2008）（16）公路桥涵施工技术规范 （JTJ-2000）（17） 及其他工程建设标准的强制性条文，国家及行业规定的标准、规范及湖南省行政区内相关的标准、规范、规定。第二章 指导思想及实施目标1、指导思想（1）本施工过程中的指导思想是：以质量为中心，兼顾环境保护，选派施工管理经验丰富的项目经理，选配高素质，丰富经验和能力的工程技术管理人员组成项目施工管理班子，认真贯彻公司质量方针，做到优质高速的完成施工任务，全面履行合同，确保施工质量达到国家施工验收规范标准。（2）将丁家排水箱涵工程排水工程二标段工程施工列入我公司2010年度重点工程及模范施工工程项目管理目标。2、实施目标（1） 质量目标：一次性验收合格，合格率100%，争创优良。（2） 工期目标：总工期180天（日历日）。（3） 安全目标：坚持安全生产文明施工，杜绝重大伤亡事故，创建安全文明施工现场（安全优良级项目）。（4） 文明施工目标：达到文明施工优良等级。第三章 施工部署1、施工部署（1）为了工程能迅速合理的展开，项目部将根据现场实际情况，将精心组织采用平行流水穿插施工作业，按照先地下后地上的原则，先抓箱涵结构等主要环节的施工，以点带面全面展开，做好整个工程的所有施工项目。（2）采用平行流水作业的情况下，保证各工序均衡、连续、高效地施工，要求上道工序为下道工序的开工创造施工条件，下道工序的施工保证上道工序的成品完整不受损坏，确保工程质量全面创优。（3）充分利用平面、空间和时间组织施工作业，密切围绕主要工序组织施工，为及早进入下道工序的施工创造条件，避免产生窝工。施工高峰，加强网络计划管理，求得均衡施工。（4）采用新技术、新工艺、新设备提高施工产品质量和施工进度。提高机械化施工水平，实现大型机械化连续施工作业能力，满足规范的技术质量要求。（5）计划进场后，工程项目部将会密切配合甲方做好场地清理整平回填工作及各配备工程的协调工作，为我方后期施工做好准备。（6）施工工作面段施工分段的原则分区划分的依据：根据所在地的自然条件，地形、地势土壤状况。水体、原有植物、，尽可能的“因地、因时、因物”而制宜。结合地形设计、排水布局等内容，合理进行分区。根据工程的特点以及施工现场的实际情况，本工程进行分阶段分施工段施工。施工阶段和施工段划分原则：1）根据工程各项目的特点，分区明确，合理安排施工顺序和工序搭接顺序，便于施工组织管理的原则。2）便于施工场地布置的原则3）合理安排施工作业时间，减少施工对周边环境及其他项目施工的影响。4）互不干扰、便于配合的原则5）精心管理，节约施工资源，降低施工成本的原则（7）施工阶段划分根据现场实际情况，本工程划分成五个阶段施工：第一阶段：施工准备与临时设施工程施工阶段。该阶段施工内容为临时设施的搭设、平整建设场地施工。第二阶段：测量放线、沟槽土石方工程施工阶段。第三阶段：雨污管、箱涵排水工程施工阶段。第四阶段：土方回填施工阶段。第五阶段：收尾验收阶段。（8）施工区段具体划分根据工程量和专业施工的特点，拟将本标段划分2个大施工区，若干个施工组进行平行作业：施工一区：K0+290.66K0+725.54雨水管道和W7W17污水管道为施工一区；施工二区：K0+725.54K1+394.17箱涵和W17W29污水管道为施工二区；2、施工组织管理机构为优质高效地完成本工程的施工任务，我公司将加大管理力度，将本工程列为公司工程施工项目的重中之重。我们将专班成立“丁家排水箱涵工程排水工程二标段工程项目经理部”。本工程将实行项目法管理，计划设一项目经理部，实行项目经理负责制。项目经理部将在公司经理的领导下，严格按ISO9001：2000质量体系要求运作。公司将加强完善本项目的总协调，为本次“重点工程及模范施工工程项目”提供全力的管理保障。项目经理将对本次“重点工程及模范施工工程项目”的进度、质量、安全、文明施工等方面实施全面管理；采用“专人负责、目标管理”的工作原则，有针对性、目标性的制定工程项目施工措施，将工程高速、优质地完成。公司保证在施工中不更换项目经理，让项目经理只承担该工程的施工管理。施工组织管理机构如下：项目经理、技术负责人、施工员、质检员、安全员、材料员、预算员、专业施工员及相关工程技术人员。3、施工程序根据本工程特点和工期要求，施工中遵循先地下后地上的原则组织施工，在避免相互影响的前提下流水施工，加快进度。在施工过程中，将竭力做好各工序间搭接、穿插工作，掌握工作进度情况，对工程进度做到控制，及时进行网络调整，以保证工期及质量目标的实现，4、施工准备4.1.现场平面布置：（1）在满足施工的条件下，尽量节约施工用地。（2）在保证现场内交通运输畅通和满足施工对材料要求的前提下最大限度地减少场内运输在平面交叉上尽量避免土建、安装及生产单位相互干扰。4.2.现场准备工作：开工前迅速做好现场准备工作，以利工程有秩序地按计划进行。（1）安排好临时住房和办公用房，便于施工人员的维护管理。各种施工标志牌挂在醒目位置，确保安全生产、文明施工。（2）场地清理：在工程所涉及到的范围内，凡是影响施工进行的地上、地下均在提前清理完毕。（3）凡施工路线在路面工程开工前做好维持通车的便道如通往料场便道。（4）备好施工机具、雨污水排水管的材料，以及施工中所需要的其它材料。（5）除按照施工安排组织机械设备器材，工程物资进场外，现场重点抓好供电、供水设备、场地平整，施工通道工作及文明施工设施的建设等工作。4.3.施工用水、用电均就近接驳。贯彻“安全第一，预防为主”的方针。（1）施工现场将注意施工中生产、生活、消防用水的供给和施工场地地面水和施工废水的排放。在施工区域的排水要经过沉淀池后方可排入排水系统。（2）现场施工用电接出后，设一级电箱一个作为总控制箱，并在所有电线的布设、配电箱、漏电保护器、接地保护的设置均应符合国家颁布的施工现场用电安全规程规定。4.4.施工技术准备（1）认真阅读设计文件，做好技术交底。项目部尽快组织技术人员认真阅读设计文件和有关技术资料，了解设计意图，熟悉设计内容，掌握设计要求。做好前期的各类技术交底工作。技术交底的内容包括：本工程的总体布局情况，施工组织的主要内容和在此项目经理部对本工程的总体部署，各项工序作业设计，工期说明，安全文明施工等要求。（2）根据施工组织设计中的总体施工进度计划和工程预算，编制材料采购计划，并根据计划采购材料，在开工前完成材料的询价、送样、落实来源。需提前进场的，应根据要求提前进场做好原材料，成品及半成品的检验工作，严禁不合格材料流入施工现场，健全采购记录资料，保持可追溯性。（3）对图纸设计、施工组织设计进行深化、细化。图纸中设计不详的地方，我公司人员进行深化，须取得建设单位及设计单位的同意。（4）了解地下管网布置情况，做好定位测量，埋好永久定位桩，对施工控制网进行加密，确保工程位置准确。（5）建立施工档案，并派专职资料员负责工程资料的收集和整理。4.5劳动力准备 根据本工程实际情况，我们将和同我公司建立长期劳务合作的劳务单位签订劳务用工合同，挑选责任心强、技术硬，并同时具有同类工程施工经验的各专业技术人员为本工程的作业班组，分级签订劳动合同。并同时加强队伍进场前教育，保证其进场后能迅速的进入工作状态。特殊工作必须制证上岗，严禁无证上岗。本工程的施工队伍将按工程进度要求，连续安排进场，进场后由项目经理统一安排，进行施工任务交底和文明施工、安全施工教育，使各队伍尽快投入施工。4.6施工机械准备在开工前对本工程所需的各种施工机械提出总计划，明确来源和进场日期。施工机械选用：充足精良的施工机具，设备及周转材料对单位工程能优质如期交付使用，将起到积极的作用。为满足施工需要，所需大中型机械均由公司统一调度配置，根据本工程特点，对所需设备进行落实。目前正进行全面维修及保养并随时可以运至施工现场安装调试，以保证这些机械设备进入现场在使用过程中的完好性。4.7物质材料准备（1）材料保证：优良的工程质量取决于优良的材料，首先承诺决不是价格低廉的用材原则，根据本市供应商的特点及有关参考，选择材料供应商的原则是：a、资金雄厚；b、有良好的信誉；c、无不良记录；d、有相当的供货经验及产品生产进货渠道。同时对于进场的原辅材料都要依据国家规范和本市区地方规定进行必要的检验。对于不合格的材料一律杜绝进场。（2）材料管理：在工程施工中，由技术负责人、施工员根据施工进度计划和工程预算等提的计划，并会同材料员、核算员准确计划材料需用量，编制材料采购计划，项目经理批准后，由现场负责材料员采购。在开工前应完成材料的询价、选样，落实材料来源。在工程施工中，对于进场材料进行严格的质量检验外，并要求主要材料的质量保证资料齐全。材料进场后，要分规格、分型号，按施工使用情况有序的堆放，零星材料设置材料仓库。第四章 主要施工方案及技术措施第一节 测量控制测量先行是施工管理中的要求，测量工作的质量直接影响到工程的质量，我公司在工程施工管理中，历来注重测量管理工作。除建立两级测量复核制度外，对本工程还将成立专职测量小组，以确保测量工作高效、优质。一、测量工作程序开工前对业主和设计单位移交的导线点和水准点进行闭合复测，复测合格并经业主和监理工程师签认后方能施工。测点交接测点复测建立施工导线网，布水准控制点测定雨污管线桩局部放样。二、控制系统的建立：针对本工程规模及特点，建立现场平面及高程控制系统，以便于在施工全过程中进行测量的控制。1.平面控制系统采用导线测量方法建立一级导线平面控制系统，系统布设以甲方提供的控制点为导线起始方向，施工过程中，采用高精度的全站仪，布设环形闭合导线并联测甲方提供的控制点。导线点的位置应通视条件良好，间距50100m，不易受道路交通的影响，并保护好定位桩。2. 高程控制系统建立以导线点为基础，等级为四等的高程控制系统，采用高等级水准仪由业主提供的水准点将标高引至各导线点上。三、放线控制本标段的放线控制主要项目包括以下几个方面：雨污管道和箱涵中心线、检查井等的平面控制及高程控制；四、放线方法 1. 排水工程 据已建立控制系统，进行局部放线控制点的测设。 据设计已提供的管线及各类井室的高程和坐标，采用极坐标法进行管道中心线、检查井、拍门井、工作井及接收井等的平面测量。 由于管段各检查井之间的距离较短，管线测量可采用全站仪进行测量，放出井中心位置，管道线中心位置，在相应位置设置里程桩号，方便施工及防止出现错误，便于复测。 进行下一道工序前必须先复测数据无误后方可进行下一工序的施工不合格的工序必需返工保质量。2.距离测量：仪器采用全站仪，测量时照射二次读数取平均值为距离测量值（导线测量时须返方向测量作为校核）。小范围距离测量采用普通钢尺测距，主要技术要求须满足工程测量规范的相关规定。本工程测量工作量大，线形较复杂，测量内容主要有平面坐标控制测量、高程控制测量等。1）采用全站仪进行施工测量，测速快、准确和操作简便；能在超远距离内和不同标高位置直接进行施测，不用在施测过程中移动仪器，从而可加快速度，缩短施测工期。在本工程开工前，会同监理单位及业主对设计单位提供的平面坐标及高程控制网进行闭合复测。根据已有的高级控制网，结合各施工段走向及需要，加密布置施工控制网，施工控制网各点之间应保持良好的通视状况，以方便随时进行闭合复测，所有的测量记录及结果应在报送监理审核签认后方可使用。2）采用全站仪的后方交会专项功能,通过对两个已知点的观测,得出仪器点的坐标；采用全站仪的测量距离专项功能，在测临时站点到两已知观测点的距离时加测一个角度，即测站点放在待定点上,在测距离的同时观测该点到两个已知控制点的夹角，这样也可以得出仪器点的坐标。施工控制网的测量成果为满足要求宜采用较高精密度等级，平面控制网按一级导线网控制；高程控制网按四等水准测量控制。做好各施工控制点的保护工作，竖立明显的标牌，以防止损坏。根据施工控制网测放出排水沟中心线的位置，并进行各部位水准测量工作。控制桩采用双后视极坐标测量的方法进行测放，测量精密度需满足招标文件的有关技术要求，所有测量数据及成果报送监理审核签认方可使用。3) 管道的起点、终点及转折点称为管道的重点，管道中线定位就是将主点位置测设到地面上去，并用本桩标定。管线起点及各转折点定出以后，从线路起点开始量距，沿管道中线每隔50m钉一木桩（里程桩）。根据管线的起点和各沟的挖土中心线，一般每20m测设一点，中心线的投点容差为10mm，量灰线标明开挖边界。在测设中线时应同时定出井位等附属结构的位置。每隔20m或30m槽口上设置一个坡度板。作为施工中控制管道中线和位置，掌握管道设计高程的标志，坡度板必须稳定、牢固，其顶面应保持水平，用全站仪将中心线位置测设到坡度板上，钉上中心钉，安装管道时，可在中心任务钉上悬挂锤球，确定管中线位置。以中心钉为准，放出砼垫层边线，开挖边线及沟底边线。3. 高程测量：高差不大时采用B1级水准仪，测量时往返各一次，取闭合差12L ，L为往返测量水准线路长度（KM）。高差较大时标高的测量采用全站仪三角高程测量，主要技术要求须满足工程测量规范GB50026-93中表3.3.3的规定，内业计算垂直角度的取值应精确到0.1”，高程取值应精确到1mm。4. 内业计算：导线点平面控制网测量后，水平角及距离应进行平差，并以平差后坐标反算的角度和边长作为成果。内业计算中数字取值精度应满足工程测量规范GB50026-93中要求。第二节 排水管道土方开挖一、管沟开挖及排水基坑开挖由机械施工队负责实施，以挖掘机开挖为主，人工开挖为辅。1、开挖前应按设计要求进行施工测量放样。通过坐标点、路中线里程桩放出管道的中线点，在管道纵向定出基坑开挖边线，并测出开挖深度，加强桩点维护，确保日后复测顺利进行。2、做好坑内、坑外的排水，在坑内应开挖集水沟，并通过集水井将地下水抽至地面临时排水系统。3、采用自卸汽车配合挖掘机开挖的运输方式，将开挖出来的土方及时运至业主指定的弃土场，次要交通位置可堆放弃土，待管沟施工完后用于回填。对于地质条件较好且埋深浅的管线，我公司将采用放坡开挖（根据实际情况可加压砂包），放坡系数为1：0.75。（见下图）4、地质条件差的管段，须采取钢板桩进行管沟支护。5、当挖至设计标高时，应进行地基尺寸轴线偏差检查验收，并观察地基承载力，如地基承载力不够时，立即报监理工程师和业主、设计方处理。二、管沟土方开挖施工1. 沟槽开挖1)在进行管坑开挖前，利用在全范围进行地下管线探测，如有管线，应设置标志牌标记地下管线的种类位置和埋深，并进行保护，对施工有影响的需报设计、监理和业主处理。2)开挖坑槽前，应向挖掘机司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。3)采用挖掘机开槽，部分管道施工区域采用放坡开挖，放坡系数拟定为1:0.71:1（视土质而定）；若遇软弱土层可采取放坡加压砂包的支护方式。土质较差管段，则采取打设钢板桩加以解决，钢板桩的支护方法详第四节“钢板桩支护方案及技术措施”。4）管沟开挖时，先进行详细有测量定位并用石灰标示出开挖边线，复测无误后可指挥挖掘机进行开挖，挖掘机一边开挖一边后退，开挖出来的余泥堆土于坑槽外侧，同时组织散体物料运输车外运余泥，堆土坡脚距槽边1.0m以外，堆土高度不超过2.0m，堆土坡度不陡于自然坡度。5）管沟开挖时，质安人员要加强巡视现场，密切注意周围土体的变形情况及坑槽内可能出现的涌水、涌砂及坑底土体的隆起反弹，一旦发现问题，应立即停止开挖，并知会监理工程师协同处理。6）开挖至设计管沟底后，可在管沟槽底的一侧做一排水小沟，每30m设一集水井，收集管沟底的积水并用泵抽出管沟；雨季时，为防止管沟底土壤受水浸泡，预留人工整平的20.0cm一层的土体应待下一工序进行前方予挖除。第三节 振动沉管砂石桩施工方法一、施工机械振动沉管成桩法的施工机械包括：振动机、料斗、振动套管组成的振动打桩机。二、施工要点施工时可采用振动成桩法，也可采用锤击成桩法，后者还分为双管法和单管法。依施工工艺顺序，振动沉管砂石桩的施方法可选择以下几种：1、排孔法由一端开始逐步施工到另一端。2、跳打法同一排桩可隔一根桩打一根桩，反复进行。三、注意事项振动沉管砂石桩施工应注意以下几点：1、正式施工前应进行成桩试验，试验桩数一般为79根，以验证设计参数的合理性，如发现不能满足设计要求时，应及时会同设计单位予以调整桩间距和砂石灌入量等有关参数，重新试验或改变设计。2、正式施工时，要严格按照设计要求的桩长、桩径、桩间距、砂石灌入量以及试验确定的桩管提升高度和速度、挤压次数和悬振时间、电机的工作电流等施工参数进行施工，以确保挤密均匀和桩身的连续性。3、应保证起重设备平稳，导向架与地面垂直，且垂直度偏差不应大于15，成孔中心与设计桩位偏差不应大于50mm，桩径偏差控制在一20mm以内，桩长偏差不大于lOOmm。4、砂石灌人量不应少于设计值的95，如不能顺利下对时，可适当往管内加水。四、质量检验质量检验应在施工完工后间隔一定的时间进行，对饱和粘性土一般在施工完12周后进行，对其它土可在施工完35天后进行。检验一般采用两种以上方法，如载荷试验、动力触探试验、静力触探试验、土工试验等。桩间土质量检测位置应在等边三角形或正方形中心。检测点不少于总桩数的2，且至少每个工程不少于3点。检测点一般应包括桩、桩间土和复合地基。检查结果，如占检测总数10的桩未达到设计要求时，应采取加桩或其它措施。第四节 钢板桩支护方案及技术措施一、基坑支护方案本工程土质情况较为复杂，管沟土方开挖过程中，必须采取切实可行的基坑支护措施。管沟土方实际开挖过程中，针对本工程不同的土质情况，采用不同基坑支护措施，对于地质条件较好且埋深浅的管线基坑采取自然放坡，放坡系数为1:0.71:1（视土质而定）；局部土质情况不好的地段则拟采用钢板桩进行支护。二、基坑支护施工技术措施本工程地质较差地段，管沟开挖施工时，应根据地质情况，拟采用拉森钢板桩进行支护。拉森钢板桩的施工方法及措施如下：拉森钢板桩施工流程：开工前依据管道中轴线测放出基坑两侧边线的具体位置，并用白石灰线标识，确定钢板桩施打的位置线，用地质雷达探测基槽施工边线以内的地下管线位置和高程，并在管线位置外打桩或用灰线标识清楚。施工钢板桩前，先对材料进行检查、分类、编号、矫正桩体。为保证钢板桩能垂直打入和板桩墙面平直，先制安工字钢围檩，高度约离地面50cm，然后才用吊车将钢板桩吊至桩位处施打。打桩方法：打桩时先用吊车把钢板桩吊起就位，让其凭自重入土，竖起稳定后，再用吊车吊起振动锤夹住钢板桩，将桩打到要求的深度。钢板桩施工过程中，为保证钢板桩的垂直度，用两台全站仪在两方向加以控制。钢板桩之间间隙要小。钢板桩施打时，应采取措施减少施工对原有建筑物、道路、管网的影响。如在施打钢板桩前，先查明地下管网的情况，若遇有地下管线或泄水孔，应跳开该处不打钢板桩，待开挖后，沿缺口两边钢板桩外侧插入钢板挡土。具体支护见下图五节 基坑止水、排水、导水技术措施第五节 止水、排水方案及技术措施明挖基坑进行止水、排水、导水是本工程的施工重点之一。一、止水、排水、导水的目的：1、疏排天然降水、渗入水、地下水，确保施工全过程中，基坑内不积水，为截污管道施工提供干而坚实的工作面。2、稳定基坑壁，防止塌方。3、稳定槽底，尽量减少对地基承载力的破坏。二、施工技术措施：1、施工前收集本地区水文地质资料，了解地下水位情况。详细摸查施工现场附近现有排水管、渠的位置以及流向，并对堵塞的市政排水设施及时疏通，为施工排水找出路。2、基坑支护拟采用止水效果较好的拉森型密扣钢板桩。钢板桩逐块打设，桩与桩间的锁口要对准咬合，确保钢板桩形成整体共同挡水。3、做好地表水和天然降水的疏导和排出，防止地表水流入或渗入基坑内。特别是在暴雨季节更须注意加强防范。对于低洼路面，在机械开挖完成后沿基坑顶四周用彩条布包裹砂袋筑成一堵高约30cm的挡水墙，将地表水及雨水拦截在基坑外。4、基坑开挖过程中如遇坑底出现地下水及积水情况，应立即将水抽出坑外，采用基坑内明沟排水。安排好基坑开挖顺序，先人工挖排水沟、集水井，抽水见效，自井向上游挖土，明沟和集水井宜随着基坑的挖深而逐步加深。基坑挖至设计标高后，集水井的井壁宜加支护，其水深为0.8m左右，集水井底部用粗砂、细碎石、粗碎石作反滤层，反滤层施工一定要按规范做好，既要防止集水井井壁坍塌，又要避免泥沙堵塞管道。5、根据收集的资料，估算出正常情况下基坑排水量，然后对排水设备进行选配。保证在整个施工期间内有连续稳定的抽水的能力，包括开挖、安管、管基、试压和回填的全部施工过程以及根据实际抽水量变化调整或更换设备时，都要保证有连续抽水的能力，为此要求确保连续供电（双电源）和有备用水泵。6、当暴雨来临时，应暂停基坑开挖作业，待雨停后抽干水再开挖。当基坑开挖完成或正在进行管道施工时，除了用砂袋筑挡水墙外还要将彩条布覆盖基坑面上，避免雨水直接落入基坑内，尽量将暴雨对基坑与管道的影响减至最低限度。同时制定紧急应救措施，确保出现遇管涌或流砂等紧急情况时尽量避免或减少对基坑或已建管道的破坏。7、地表水和雨水引至场地现有进水井直接排走，排水基坑及接收井引出或泵出的污水严禁排往围蔽外道路，在基坑或接收井边设沉淀池，污水经沉淀池过滤后再排入附近市政排水设施。8、施工一区的场地排水暂利用场地内现有排水沟并对其进行疏通，同时将施工排水管道两边的临时排水引入现场现有排水沟排水，以保证施工需要。第六节 高密度聚乙烯双壁玻纹管（HDPE）敷设施工一、工程概述本工程部分管段采用高密度聚乙烯双壁玻纹管（HDPE），管径为DN500。 二、施工测量1、 施工前由测量人员先校核图纸，根据甲方提供的测量控制点和水准点及图上的线点位置，以及施工地段的地形地物，确定施测方法。2、 由测量人员根据设计图纸放出管中线及井位，再根据管中线及基坑开挖横断面图要求，放出打钢板桩的线位。3、 将施工地段的原地标高复测一次，以确定该施工地段的开挖深度。4、 在施工过程中，施工人员要注意保护测量控制点，如发现测量控制点被破坏，及时会知测量人员补测，以保证测量精确度。进行施工放样测量，定出管道中线及井位并引出水准基准点，作为整个污水工程的控制点。每次测量均要闭合，按规范严格控制闭合误差。施工前先复测各排水出口标高，若与设计有矛盾，应立即会知设计人进行调整。三、硬聚氯乙烯排污管道敷设施工：（一）、施工准备1、基坑开挖至设计标高，软土较厚的沟槽底经地基处理并经复测无误后，经业主与派驻现场监理工程师验收合格后方可进行基底垫层的施工。2、按照设计要求回填碎石砂垫层，并加以夯实平整。3、按照设计要求铺填中粗砂，保证双壁玻纹管的管肋和回填材料全面接触，虚铺层的宽度约为1/3直径。 4、下管前，先清除管坑内杂物，加固基坑的支撑，排除基坑内的积水，然后在平基上弹放管道中线，复核平基面标高。5、管材应附有出厂合格证，安装前检查管的外观质量，不使用有裂缝等现象的管材。6、根据管径大小和现场情况，确定下管方案。下管时应将管道排好，然后对线校正，严格控制中线和标高，自下游向上游进行下管，并用中心线法或边线法控制管道的中线和高程。由于管径较大，本工程采用机械下管和人工下管相结合的施工方法。 7、管道稳定后，应再复核一次流水位的高程，使管道的纵坡符合设计要求后方可进行下一工序的施工。（二）施工工艺1. 小管径的双壁玻纹管安装可采用人工安装。槽深不大时可由人抬管入槽。严禁用金属绳索勾住两管口或将管材自槽边翻滚抛入槽中。大管径的双壁玻纹管安装可采用吊机下管。2.调整双壁玻纹管长短时可用手锯或专用切割机进行切割，断面应垂直平整，不应有损坏。2.下管过程中，严禁将双壁玻纹管从上往下自由滚放，以防止块石等重物撞击管身，并且必须保证沟槽排水畅通。雨季施工时，应尽可能缩短开槽长度，且成槽快、回填快，并采取防止泡槽措施一旦发生泡槽，应将受泡的软化土层清除，换填砂石料或中粗砂。4.下管以后，应将管道排好，然后对线校正，要注意管内流水位是否相平，不相平的应垫平。5.管道在安装完毕尚未填土时，一旦遭水浸泡，应进行中心线和高程复测和外观检查，如发生位移，飘浮等现象，应做返工处理。6.管道采用承插口安装，在一般情况下插口方向应与水流方向一致，由低点向高点依次安装。管道接头，采用弹性密封圈柔性接头。（三）双壁玻纹管承插连接1.连接前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口应插入承口的深度；2.管道的承口、插口与密封圈接触的表面应平整光滑、无划痕、无气孔。 3.接口作业时，应先将承口（或插口）的内（或外）工作面用棉纱清理干净，不得有泥土等杂物，并在承口内工作面涂上润滑剂，然后立即将插口端的中心对准承口的中心线就位。 4.插口插入承口时，小口径管可用人力，可在管端部设置木挡板，用撬棍将被安装的管材沿着对准的轴线徐徐插入承口内，逐节依次安装。公称直径大于DN400的管道，可用缆绳系住管材用手搬葫芦等提力工具安装，严禁用施工机械强行推顶管子插入承口。5. 插口端与与承口变径处在轴向应有一定间隙，DN800管的间隙应控制在5-15mm，接口的允许偏转角不大于1.0度。（四）管道与井接触处的地基处理管道从管沟伸入至检查井，由于管道受到不同强度的支撑：从软到硬，所以需要设置过渡区，保证管道得到均匀的支撑，防止剪切或集中荷载的发生。为达到这种效果，我公司计划将采取如下措施：沿铺设方向，挖掉相当于3倍管径长度的土，且深度不小于300mm，随后长度相当于3倍管径的土，也按一定的坡度挖除，然后将挖除部分换置为碎石砂垫层，并夯实。具体做法如下图：（五）管道与检查井的连接HDPE管道进入检查井时，和砂浆的结合段，不能带钢带，此时能充分利用管壁带有的T形肋，当和水泥砂浆结合时，T形肋将藏在水泥砂浆中，大大提高了水密性能。在管材与井壁相接的外表面预先用聚氯乙稀粘接剂、粗砂做成中介层，然后用水泥砂浆砌入检查井的井壁内。检查井底板基底砂石垫层，应与管道基础平缓顺接。管道位于软土地基时，检查井与管道的连接，先采用长0.50.8m的短管与检查井接连，后面接一根或多根（根据地质条件）长度不大于2.0m的短管，然后再与上下游标准管段连接。在井壁位置处的管道内加入十字木撑，以防止管道变形。四、 闭水试验管道接口工作结束后，且在管道回填土前进行闭水试验。管道两端进行封堵， 并养护3-4天，使其达到一定强度后，向闭水段的检查井内注水，注水至规定水位后，开始记录。根据井内水面在规定时间内的下降值计算渗水量，渗水量不得超过施工规范规定的允许值为合格。排水管闭水试验的允许偏差及检验方法见表。序号项 目允许偏差(mm)检 查 频 率检 验 方 法范 围点数1D700mm不于规范要求每个井段1计算渗水量2D7001500mm每3个井段抽检1段1计算渗水量质量控制点：确保闭水试验合格是污水管道施工质量的关键。在以往施工中造成排水管道漏水主要部位：a：承插口位置、b：排水管接入检查井位置、c：井壁砂眼确保闭水试验验收合格的措施：1. 管道的承口、插口与密封圈接触的表面应平整、光滑、无划痕、无气孔。2、插口端与承口变径处在轴向应有一定间隙，DN500DN1500mm管的间隙应控制在515mm。3、接口的允许偏转角不大于1.0度。4. 污水管接入检查井位置用水泥砂浆内外压实。5. 井壁批荡必须光滑直顺，不能有砂眼出现。6. 管道内灌满水24H后进行闭水实验。7、必须在施工中重视回填土的施工质量
