珠国土储地块冲孔灌注桩基础工程监理细则.doc

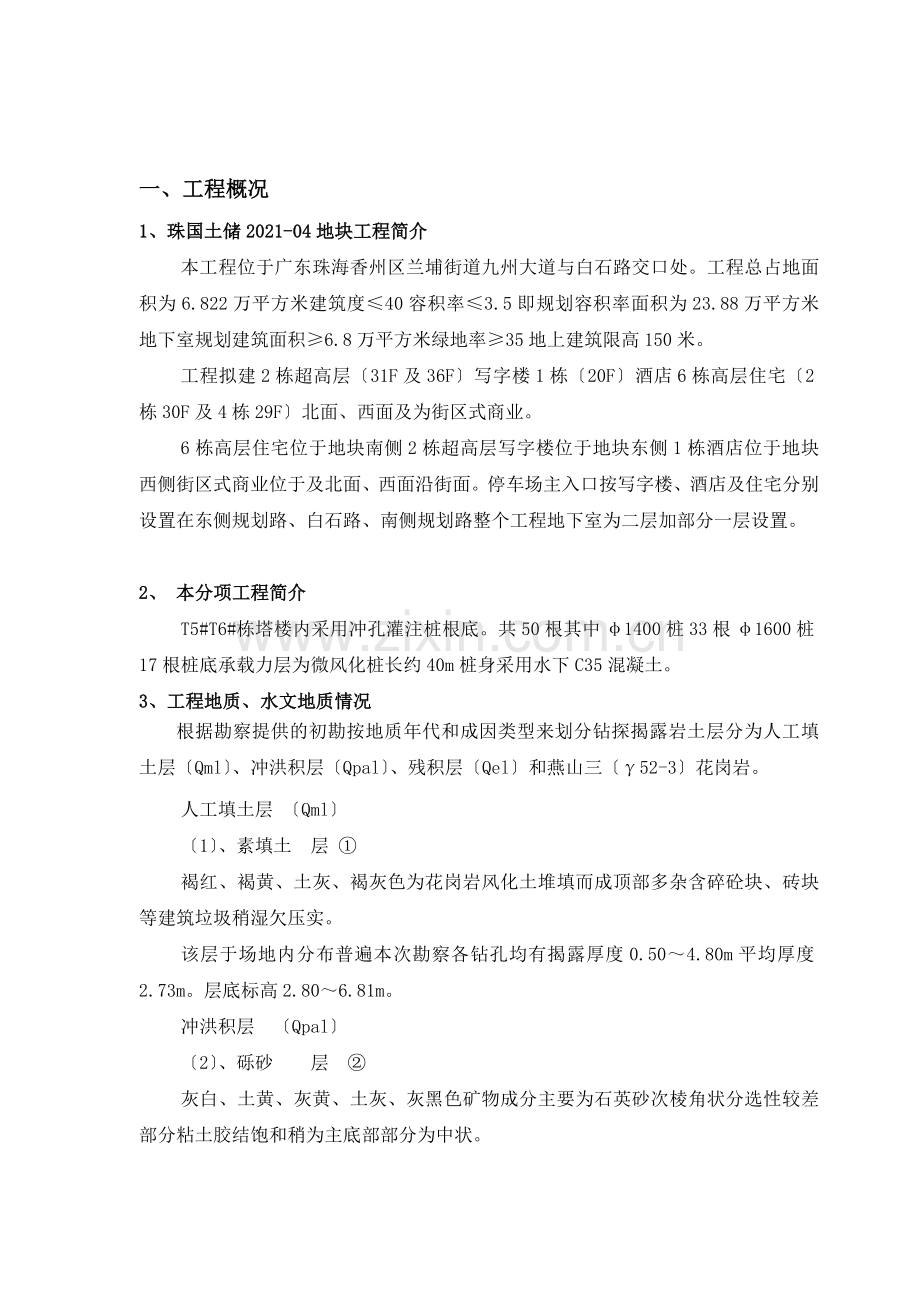

一、工程概况
1、珠国土储2021-04地块工程简介
本工程位于广东珠海香州区兰埔街道九州大道与白石路交口处。工程总占地面积为6.822万平方米建筑度≤40容积率≤3.5即规划容积率面积为23.88万平方米地下室规划建筑面积≥6.8万平方米绿地率≥35地上建筑限高150米。
工程拟建2栋超高层〔31F及36F〕写字楼1栋〔20F〕酒店6栋高层住宅〔2栋30F及4栋29F〕北面、西面及为街区式商业。
6栋高层住宅位于地块南侧2栋超高层写字楼位于地块东侧1栋酒店位于地块西侧街区式商业位于及北面、西面沿街面。停车场主入口按写字楼、酒店及住宅分别设置在东侧规划路、白石路、南侧规划路整个工程地下室为二层加部分一层设置。

2、 本分项工程简介
T5#T6#栋塔楼内采用冲孔灌注桩根底。共50根其中φ1400桩33根φ1600桩17根桩底承载力层为微风化桩长约40m桩身采用水下C35混凝土。
3、工程地质、水文地质情况
根据勘察提供的初勘按地质年代和成因类型来划分钻探揭露岩土层分为人工填土层〔Qml〕、冲洪积层〔Qpal〕、残积层〔Qel〕和燕山三〔γ52-3〕花岗岩。
人工填土层 〔Qml〕
〔1〕、素填土 层 ①
褐红、褐黄、土灰、褐灰色为花岗岩风化土堆填而成顶部多杂含碎砼块、砖块等建筑垃圾稍湿欠压实。
该层于场地内分布普遍本次勘察各钻孔均有揭露厚度0.50～4.80m平均厚度2.73m。层底标高2.80～6.81m。
冲洪积层 〔Qpal〕
〔2〕、砾砂 层 ②
灰白、土黄、灰黄、土灰、灰黑色矿物成分主要为石英砂次棱角状分选性较差部分粘土胶结饱和稍为主底部部分为中状。
该层于场地内分布普遍本次勘察各钻孔有揭露部分钻孔呈双层状分布中间夹含粉质粘土层厚度1.00～19.80m平均厚度8.49m。层底标高－14.37～3.58m。
〔3〕、粉质粘土　 层 ③
灰黄、土灰、褐红、褐黄等花斑色岩芯长条状夹含少量石英砂砾切面稍粗糙饱和可塑。
该层呈透镜体状分布于砾砂层②中本次勘察共61个钻孔有揭露分布不连续厚度0.80～6.50m平均厚度2.40m。层底标高－8.97～0.40m。
残积层 〔Qel〕
〔4〕、砾质粘性土 层 ④
褐黄、褐红、肉红、灰为花岗岩风化残积土原岩构造已破坏组分为粘土及石英砾砂饱和可塑-硬塑。部分为砂质粘性土。
该层于场地内分布普遍本次勘察除ZK33钻孔外其余各钻孔均有揭露厚度2.00～17.50m平均厚度6.74m。层底标高－20.22～－11.34m。
燕山三花岗岩〔γ52-3〕
〔5〕、全风化花岗岩 层 ⑤
褐黄、褐红、褐灰、浅肉红色岩芯土柱状原岩构造可辩组分主要为
石英、粘土和少量长石。很湿-饱和硬塑－坚硬。
该层分布较普遍本次勘察各钻孔有揭露厚度3.50～20.00m平均10.95m；层底标高-37.80～-15.90m。
〔6〕、强风化花岗岩 层 ⑥
褐黄、褐红、褐灰、浅肉红色岩芯土柱状-半岩半土状手可捏散原岩构造明晰组分主要为石英、长石和少量粘土。
该层于场地内分布普遍本次勘察各钻孔均有揭露该层商铺及地下室无主楼部分钻孔未揭穿该层揭露厚度1.00～38.00m平均10.61m；层顶标高为：-37.80～-15.90m。
地下水位埋深1.55m～2.50m平均1.86m相应标高4.27～6.23。地下水主要赋存于砾砂层②中为孔隙潜水。此外残积土风化孔隙及花岗岩风化裂隙带中还赋存基岩网状风化裂隙水微具承压性。砂层富水性较好属强透水层；其余各土〔岩〕层均属微－弱透水层富水性差部分砾砂层与残积土层及花岗岩风化层中的地下水有较好的水力联络。地下水主要补给来源为大气降水及邻近山体的越流的补给并以垂直蒸发和潜流的形式向外排泄由于场地属于排泄区地下水径流途径较长补给、排泄均较慢因此地下水的动态变化幅度较小。
二、监理根据
?珠国土储2021-04地块工程工程监理合同?；
?珠国土储2021-04地块工程工程监理规划?；
广东珠海工程勘察院提供的?珠国土储2021-04地块工程岩土工程详细勘察?；
陕西地质工程总?施工组织设计?和?施工合同?；
?建立工程监理?〔50379-2001〕
?工程测量?GBJ50026-93
?建筑桩基技术?JGJ94-2021
?地基与根底工程施工及验收规程?GBJ202—2002
?建筑地基处理技术?〔JGJ79-91〕
?广东建筑地基根底施工及验收规程?〔DBJ15-201-91〕
?地基与根底工程施工及验收?GBJ202-83〕
?混凝土构造工程施工及验收规程?〔GB50204-92〕
?钢筋焊接及验收规程?〔JGJ18-96〕
?普通混凝土配合比设计规程?〔JGJ/T55-96〕
?建筑工程施工质量验收统一?〔GBJ50300-2001〕
?建筑工程质量检验评定?〔GBJ301-88〕
?建筑工程平安检查?〔JGJ59-99〕
?建筑工程施工现场供电平安?〔GB50194-93〕
?建筑机械使用平安技术规程?〔JGJ33-86〕
?施工现场临时用电平安技术?〔JGJ40-88〕

三、监理组织架构
1、 监理部组织架构图

总监理工程师
宫恩利

岩 土
工程师
潘毅支
土 建
工程师
樊鼎
土 建
工程师
吴 伟
水 电
工程师
李长亮
土 建
工程师
徐 涛

2、 监理组织职责分工
1、 总监理工程师
1) 确定工程监理机构的组织形式、人员装备、工作分工及岗位职责。
2) 主持编写监理规划审批工程监理施行细那么并负责理工程监理机构的日常工作。
3) 审查分包的资质并提出审查；
4) 检查和监视监理人员的工作根据工程工程的进展情况可进展人员调配对不称职的人员应调换其工作；
5) 主持监理工作会议签发工程监理机构的指；协调工程各方的工作。
6) 审定承包提交的开工、施工组织设计、技术方案、进度方案；
7) 审核签署承包的申请、支付证书和开工结算；
8) 审查和处理工程变更；组织工程主要分部分项工程的验收、工程初验和参与开工验收。
9) 主持或参与工程质量事故的调查；
10) 调解建立于承包的合同争议、处理索赔、审批工程延；负责协调监理部与业主、承建商以及内各部门的工作联络。
11) 组织编写并签发监理月报、监理工作阶段、专题和工程监理工作总结；
12) 审核确认分部工程和工程的质量检验评定资料审查承包的开工申请组织监理人员对待验收的工程工程进展质量检查参与工程工程的开工验收。
13) 主持整理工程工程的监理资料；
14) 兼任监理部平安主任负责监理部平安理指导工作；
15) 总经理安排的其它工作。
2、 专业监理工程师
1) 在总监理工程师的指导下制订本专业监理施行细那么。
2) 详细负责组织施行本专业监理工作使监理工作有序。
3) 组织、指导、检查和监视本专业监理员的工作当人员需要调整时及时向总监理工程师提出；
4) 审查承包提交的涉及本专业的方案、方案、申请、变更并向总监理工程师提出；
5) 负责本专业分项工程的隐蔽验收工程验收；
6) 定向总监理工程师提交本专业的监理工作施行情况对重大问题及时向总监理工程师汇报和；
7) 根据本专业监理工作施行情况做好监理日记；
8) 核实已完工程量初审工程付款申请、补充和结算资料。
9) 检查进场材料、设备、购配件的原始凭证、检测等质量证明及其质量情况根据实际情况认为有必要时对进场材料、设备、购配件进展平行检验合格时予以签认；
10) 负责本专业的工程的计量工作审核工程计量的数据和原始凭证；
11) 完成总监安排的其他工作。
四、监理目的
1、 监理总目的：根据和相应主部门制定、颁发的有关法律、法规、政策、技术以及经批准的设计和依法签订的施工承包合同按监理效劳的范围和内容履行监理义务、公正、科学、有效地效劳本工程施行全面监理使工程质量、工和根本满足施工合同要求。强化理使本工程建立到达质量优、进度快、、效益高的目的。
2、 工程质量控制目的：严格执行施工承包合同、?技术?和、广东与珠海地方现行有关规定、、、经审批的设计确保工程一次性通过合格验收。
3、 工程进度控制目的：控制总工为施工承包合同的总工。
4、 工程控制目的：以所监理的施工合同段承包合同的总价作为总控制目的以施工图为根底严格遵守经济技术签证程序严格控制外费用的支出减少索赔的发生率确保业主制定的控制目的得以实现。
5、 工程平安文明施工监理目的：坚决杜绝重大伤亡事故、减少一般事故以强有力手段施行平安文明施工监理使现场平安文明施工到达珠海一流程度。

五、桩根底
1、 六、冲孔灌注桩根底
七、工作的控制目的
工目的、质量目的、控制目的见下表：
序
子分部工程
工目的
目的
质量目的
１
桩根底
天

合格

九、监理工作的流程
1、桩基阶段施工总流程图〔见附录〕。

1.施工合同 2.施工组织设计方案 3. 施工图纸 4.?开工?
开 始

1.施工机械准备及检查 2. 物料检查 3.人员装备情况 4.水电等现场条件 5.定位轴线复查

图纸会审及技术交底

施 工 准 备
检查开工条件

1.填写?场地移交记录?

施 工 过 程
场 地 移 交

工程验收试验
施工过程的监理控制

验收并进展场地移交

结 束

监 理 工 作 流 程 图
2、冲孔灌注桩施施工工艺及监理工作流程〔见流程图〕
冲孔灌注桩施工工艺及监理工作流程图
开工

放线

承包商

发返工
监理工程师
轴线、标高、孔位复核
监理工程师
不合格

泥浆拌制、循环

承 包 商
合格
埋设护壁、钻机就位
承包商

桩位复测
监理工程师
口头修改
监理工程师
泥浆质量抽检
监理工程师
口头整改

监理工程师
证 不合格
不合格

合格 成孔钻进
承包商
合格

发整改
监理工程师
孔径钻孔垂直度检查
监理工程师
发整改
监理工程师
持力层岩性鉴定
勘察

不合格 不合格

合格 合格
终孔隐蔽验收

监理工程师

发整改

监理工程师

不合格

合格
第一次清孔

承包商

钢筋笼制作
承包商

自检合格
钢筋笼吊装
承包商
发整改
监理工程师
钢筋笼检查验收
监理工程师

不合格 合格

要求整改
监理工程师
按设计检查笼顶标高
监理工程师

不合格

合格
砼搅拌及报验

承包商
下导、第二次清孔

承包商

合格

口头整改发整改
监理工程师
对砼配料、塌落度进展现场监视检查
监理工程师
签发砼开浇

监理工程师

合格 不合格

同意
水下浇注砼
承包商

桩基检测
有资质测试

分析原因进展处理

承包商

不合格
检测结果

合格
编写桩基、基坑支护工程质量评估
工程监理部

合格
监理发不合格工程单要求承包商进展整改并报验之后重新组织验收
桩基开工验收
工程监理部组织有关

不合格

合格
组织有关进展开工验收,总监写桩基开工验收

5.准备阶段监控：
5.1开工前熟悉桩基合同、桩基设计及有关技术资料组织或协助业主组织图纸会审和技术交底。
5.2承包应根据工程实际情况、设计图纸和施工及验收要求,认真编写?桩基施工组织设计方案?填报桩基工程的?施工组织设计〔方案〕报审表?。而后监理人员对?桩基工程施工组织设计方案?进展审查当符合工程实际情况、设计要求和有关、规程后签返?施工组织设计〔方案〕报审表?同意施行；否那么退回??桩基工程施工组织设计方案?和相应的?施工组织设计〔方案〕报审表?,要求施工修改后重新报审。
5.3施工根据业主方提供的座标点和高程点将其视为原点引测到工地现场设置为座标基准控制点和标高基准控制点并妥加保护。而后按照设计图纸进展放样确定轴线定位点、水准基点、变形观测点设立高程桩等并对桩位进展放样。而后经自检无误后,填报?施工测量放线报验单?。监理人员在审查?施工测量放线报验单?及其附图的根底上会同施工对照图纸到现场进展复测。当确认定位轴线、水准基点、高程控制点和桩位等准确无误后签返?施工测量放线报验单?表示同意；否那么退回?施工测量放线报验单?要求施工重新放样并经自检无误后重新报验。
5.4工程总承包假如需要委托分包进展冲孔灌注桩桩基工程施工那么总承包应对分包负责并填报?分包施工申请表?同时提供分包的营业执照和资质证书。工程工程总监理工程师审查后合格者签返?分包施工申请表?同意分包；假设不合格那么退回?分包施工申请表?要求总承包重新选择分包并重新申报。
5.5核施行工材料进场方案检查材料来源为确保建材质量应按照要务实行建材见证取样和送检制度并履行以下质检手续。
施工运抵混凝土必须符合设计要求并应有相应的出厂质量证明书或试验。进口水泥还应有经商检部门批准的商检合格证书。施工质检员自检合格填报?——报验申请表?配合监理人员对水泥、外加剂、掺合剂的品种、标、包装或散装水泥仓、出厂日等进展检查并在监理见证员的监视下分批次见证取样和送检。
施工运抵现场的钢筋、焊条、钢板、型钢等必须符合设计要求应有相应的出厂质量证明书或试验。进口钢材还应有商检部门批准的商检合格证书。钢材外表或每捆〔盘〕均应有标志或铭牌并与实物相符。施工质检员自检合格填报?——报验申请表?配合监理人员对钢筋分炉、分规格进展检查并分批次见证取样和送检。
施工运抵现场的河砂、石子必须符合设计要求并应有出场合格证。施工质检员自检合格填报?——报验申请表?。监理人员对进场的每一批河砂、石子进展检查假设符合设计要求根据进场数量按规定分批次监视取样员进展见证取样并送检。
5.6专业监理工程师根据有资质试验的复检对施工报验的的钢筋、钢板、型钢、焊条、水泥、砂、碎石、外加剂等建材质量进展审核合格者签返?——报验申请表?：同意使用；假设不合格那么不准在工程中使用并限撤出施工现场。
5.7现场使用的砼必须有符合设计要求的?砼配合比试验?。假如采用自拌砼那么事先要经建委主部门批准。现场拌制的水泥浆、粗〔细〕石砼必须按设计水灰比和砼设计配合比进展配料。搅拌机旁应挂牌标明水泥、水、石子、砂的配合比和塌落度指标并用的量具称量水泥、石子、砂的用量严格控制水灰比。对现场使用的商品砼亦要求提供砼配合比试验。
5.8施工进场的各种机械设备、仪表、测量仪器等应具有出厂合格证及机械性能说明书并与施工组织设计相一致。测量仪器和仪表还应提供具有检验资质出具的定检定证明。而后机械设备在现场进展组装、检修并试运行良好后填报?——报验申请表?。监理工程师对机械设备安装、调试情况进展实地理解假设符合设计及工程实际要求签返?——报验申请表?同意在工程中使用；否那么退回?——报验申请表?要求施工重新组织施工机械进场并重新报验。
5.9开工前宜进展试打桩通过试打桩检验岩土勘察精度、冲孔桩机的机械性能确认持力层埋深和施工工艺。试打桩桩数一般不少于3根或由设计确定。
5.10检查施工质量保证体系的建立情况检查、核施行工技术理人员及施工劳力组合匹配情况；
审查承包质量保证体系；
审查承包技术理人员的专业技术资质是否符合工程工程的要求；
检查、核实技术理人员是否进驻施工现场对其所负责的工作能否胜任并进展经常性地检查和质量控制；
当承包建立的?质量保证体系?中人员组织合理理措施实在可行技术理人员资质合格劳动力装备适当时监理部可批准同意；否那么将?质量保证体系?退回承包要求修改、落实并重新报审。
5.11开工之前工程工程监理部应组织召开由施工班组长以上理人员参加的基坑边坡支护工程和桩基工程施工监理技术交底会专业监理工程师详细介绍本监理施行细那么的内容并要求在施工中认真执行。
5.12在完成上述5.1～5.11节工作内容并确认施工组织健全技术措施合理报备手续齐全开工准备工作充分的情况下施工填报?工程开工报审表?。经总监理工程师审查后假设情况属实签署?工程开工报审表?：同意开工。并报有关部门备案。否那么退回?工程开工报审表?要求施工完善各项准备工作和报审手续之后重新报审。
6.施工阶段的监控要点
6.1放样：工程桩、支护〔撑〕桩分别按照桩基设计图纸和边坡支护设计图纸在场内进展轴线、桩位放样桩位允许偏向为：±20mm；对支护桩那么事先沿轴线铺设宽2.0m,厚0.25m的素混凝土〔C20〕导槽,而后在轴线上进展桩位放样。
6.2冲孔桩成孔施工要求与监控
因本工程中的根底桩、边坡支护中的支护桩、咬合桩、支撑桩等均采用冲孔砼灌注桩其中除咬合桩不安装钢筋笼外其它施工工艺一样；另外在施工须序上应先施工咬合桩后施工支护桩最后施工支撑桩和工程桩。
6.2.1成孔施工工艺流程
泥浆循环
孔位复测
钻孔就位
埋设护筒
放样

成孔验收
终孔清孔
成孔钻进

6.2.2冲孔桩的孔口应埋设护筒并应符合以下规定：
1)护筒内径应大于钻头直径100mm。
2)护筒埋设应准确稳定护筒中心与桩位中心的偏向不大于20mm。
3)护筒一般用4～8mm钢板制作其上部宜开1～2个溢浆孔。
4)护筒的埋设深度：在粘性土中不宜小于2.0m；在砂土中不宜小于2.5m；筒顶应高出地面150～200mm并满足筒内泥浆面高度的要求。
5)护筒外围应用素粘土分层填实。
监理工程师在护筒埋设之前和护筒埋设中应按照上述要求对护筒的用料制作规格和埋设中心位置、埋设深度进展检查合格者同意使用；不合格者要求承包进展整改。
6.2.3钻机就位应符合以下要求：
1)钻机底盘必须程度稳固钻进中钻机不产生位移和倾斜；
2)冲孔钻机机架天轮外缘〔或钻头中心〕、护筒中心及桩孔中心三点成一重合垂线以确保桩位精度和钻孔垂直度。
6.2.4孔位复测
在钻机就位的同时用仪器从互相垂直的两个方向进展孔位复测以确保孔位准确无误。
6.2.5护壁泥浆应符合以下规定：
1)钻进中泥浆的比重为1.1—1.15,含砂率＜6；粘度10—25S。浇灌砼前孔底500mm以内的泥浆比重应小于1.25,含砂率≤8粘度≤28S。
2)施工间护筒内的泥浆面应高出地下水位1.0m以上在受海水水位涨落影响时泥浆面应高出地下水位1.5m以上。
3)当发生塌孔或漏浆时应增加泥浆的比重如在泥浆中参加膨润土或向孔内投入粘土。
6.2.6冲击成孔施工应遵守以下规定
1)在钻头锥顶和提升钢丝绳之间必须安装转向装置以保证桩孔呈园形防止产生梅花孔。
2)进入基岩后应低锤冲击或上下锤相间冲击如发现孔偏应回填片石至偏位深度上方300～500m处然后小冲程重新冲孔。
3)遇到孤石时可预爆或用上下冲程交替冲击将孤石击碎或挤入孔壁。
4)每进尺4～5mm检验一次垂直度在更换钻头前或容易缩径处均应进展桩孔垂直度检验。检查：采用与施工桩孔的钢筋笼直径一样长为该直径5～6倍的钢筋笼吊入孔内进展检查。
5)进入基岩后每钻进100～500mm应清孔取样一次〔非桩端持力层为300～500mm；桩端持力层为100～300mm〕以备终孔验收。
6.2.7冲孔成孔钻进中如产生孔斜、弯孔、塌孔、梅花孔护筒周围冒浆等情况时应立即停钻待采取措施后再行冲击钻进。监理工程师对钻孔内产生问题的位置、性质、严重程度和处理措施、处理结果等应予以记录并在继续钻进施工中对孔内事故〔如孔斜〕处理结果进展检查。
6.2.8冲孔灌注桩成孔的桩径、垂直度、桩位允许偏向等应符合表1的规定。
冲孔桩允许偏向 表1
桩径
〔mm〕
桩径允许偏向
〔mm〕
垂直度允许偏向〔〕
桩位允许偏向〔mm〕
单桩、条形桩基沿垂直轴线方向和群桩根底中的边桩
条形桩基沿轴线方向和群桩基中间桩
D≤1000
±50
＜1
D/6且不大于100
D/4且不大于150
D＞1000
±50
100＋0.01H
150＋0.01H
注:表中D为设计桩径;H为地面标高与桩顶设计标高的间隔 。
6.2.9冲孔桩成孔施工的深度控制：工程桩必须保证孔底进入持力层的深度到达设计要求；而围护桩那么采用桩长控制其孔底标高必须到达设计标高；咬合桩桩端那么需进入抛石层或填沙层以下≥2.0m并应处于黄海高程 －5.0m以下。
.1冲孔施工中工程桩的持力层岩性鉴定和终孔验收应符合如下要求：
1)当承包经过自检认为冲孔孔底岩性已到达设计持力层时应邀请勘察岩土工程师到现场进展持力层岩性鉴定。鉴定结果假如已到达持力层那么应留置岩样同时岩土工程师应在验孔表单上签字确认。否那么继续冲孔钻进直到经岩土工程师鉴定确认到达持力层为止。
2〕当孔底进入持力层的深度已到达设计要求并经承包自检合格后填写?冲孔桩终孔报审表?连同?冲孔桩成孔施工记录?一起报送工程工程监理部。监理工程师根据施工记录和持力层顶面埋藏深度到现场进展孔深实测检查。当桩端进入持力层深度符合设计要求时签署?冲孔桩终孔报审表?同意终孔；假设进入持力层深度末到达设计要求那么退回?冲孔桩终孔报审表?并要求继续钻进直到承包再次检查合格后重新报验。
值得注意的是：每个桩孔从桩端进入持力层顶面直到终孔应先后留置不少于3组的持力层岩样以便备查。
.2支护桩终孔：因支护桩采用桩长控制施工中亦要经过施工自检、报验和监理实测确认。只要桩的要效长度〔桩顶设计标高－桩底标高〕到达设计要求即可终孔。
另外对素砼咬合桩当孔底到达抛石层底面或填砂层底面时及进入抛石层底面或填沙层底面以下≥2.0m 时均要及时进展孔深实测和报验。
6.2.10在钻孔终孔之后应按以下要求进展清孔：
1〕第一次清孔时孔内泥浆面应符合6.2.5 〔2〕款的规定；第二次清孔后浇灌砼之前的泥浆指标应符合6.2.5〔1〕款的规定。
2〕在清孔过程中应不断置换泥浆直到孔底500mm以内的泥浆比重≤1.25,含砂率≤8粘度≤28S时方可浇灌水下砼。
3)浇灌砼前孔底沉渣允许厚度指标为：
端承桩≤50mm(工程桩)
摩擦端承、端承摩擦桩≤100mm
摩擦桩≤150mm〔支护桩〕
监理工程师在清孔过程中应按上述指标对泥浆进展抽检；在浇灌砼之前对孔底沉渣厚度进展实测检查。检查合格同意停泵之后立即浇灌砼；检查不合格那么不准停泵要继续进展第二次清孔直到孔底沉渣厚度符合要求为止。
6.2.11监理工程师对冲孔施工过程中检查发现的问题应立即口头承包要求立即整改。必要时签发?监理书?限要求承包进展整改。整改后经自检合格填报?整改复查报审表?报送工程工程监理部。监理工程师到现场核查整改效果合格后签返?整改复查报审表?：同意。假如不合格那么退回?整改复查报审表?并要求承包继续整改之后重新报审。
6.3钢筋笼的制作与吊装
6.3.1钢筋笼的制作及吊装工艺流程：
钢筋下料
焊接
钢筋笼成品验收
吊装

6.3.2施工要求及监控
1〕钢筋级别、直径、根数、长度应符合设计要求。
2〕钢筋笼的制作允许偏向见表2
钢筋笼制作允许偏向 表2
项 次
项 目
允许偏向〔mm〕
1
主 筋 间 距
±10
2
箍 筋 间 距
±20
3
钢 筋 笼 直 径
±10
4
钢 筋 笼 长 度
±100
3〕分段制作的钢筋笼其主筋接头应采用搭接焊而焊接长度：单面焊10d,双面焊5d。同一区段内接头面积应小于50接头应错开35d且不小于500mm。
4〕应确保焊接质量假设焊接处出现凹陷、焊瘤、裂纹、咬边、气孔、夹渣等缺陷应采取有效措施进展处理。
5〕钢筋笼在孔口进展吊装前为防止弯曲变形应在笼内绑扎具有一定强度的方木或焊接“+字型〞钢筋支撑以便增加钢筋笼的抗弯才能。吊装时要对准孔位校准方向防止碰撞孔壁当内支撑到达孔口时要拿掉钢筋笼就位后应立即固定。
6〕钢筋笼的保护层厚度应符合设计要求其主筋保护层允许误差为±20mm。为了防止钢筋笼吊装时上下四周距孔壁远近不一吊装前应在笼上均匀安放砼保护块或在笼的主筋上加设对中支架。
7〕监理工程师应在现场对钢筋笼制作质量进展抽查抽查数量不少于钢筋笼总数的30；同时按要求每一种规格的钢筋其焊接接头到达300个应取焊接样1组进展送检〔在笼上取样〕。
6.3.3监理工程师对钢筋笼制作与吊装施工中检查发现的问题其处理同6.2.11款。
6.4桩身砼水下灌注〔宜使用商品砼〕
6.4.1桩身砼水下灌注工艺流程
桩基检测
下导
砼灌注
运输
砼搅拌

6.4.2水下灌注砼施工要求及监控
1〕工程桩、支护桩砼强度为C30；咬合桩、支撑桩砼强度为C25。
2〕水下灌注桩身砼时必须使用导进展灌注。导壁厚不宜小于3mm直径宜为200～250mm底长度不宜小于4m导接头宜用法兰或双螺纹方扣快速接头。导提升时不得挂住钢筋笼。导使用前应试拼装、试压试水压力为0.6～1.0Mpa。导中使用的隔水栓〔塞〕应有良好的隔水性并保证能顺利排出。
3〕水下砼配合比应按砼设计强度及和易性要求进展配制现场使用砼的配合比应与具有资质的试验提供的砼配合比试验相一致；塌落度宜为160～220mm。
4〕为改善砼的和易性和延缓初凝时间水下砼宜掺外加剂。
5〕每根桩必须一次性连续灌注完毕不得中断。
6〕开场灌注水下砼时导底部至孔底的间隔 宜为300～500mm。
7〕应有足够的砼储藏量在灌注时使导一次埋入砼面以下0.8m以上。
8〕水下灌注施工中导在砼内埋深宜为2～6m严禁导提出砼面。灌注时应有专人测量导埋深及导内外砼面的高差认真作好水下砼浇注记录。对浇注过程生的一切故障均应记录备案。
9〕灌注桩砼的充盈系数应大于1。
10〕水下灌注桩身砼时必须留置砼试件。每根桩应有1组试块每组3件。另外应在现场实测塌落度自拌砼每搅拌5盘实测一次商品砼每车实测一次。假如塌落度不符合要求其砼不准浇注使用。
6.4.3监理工程师对在施工过程中检查发现的问题其处理同6.2.11。
6.5监理人员每日应将现场施工情况和监理工作如实写在?监理日记?上。对施工生的需要存证的事宜应填写在?监理工作联络单?上并应及送业主及相关。
7．冲孔灌注桩质量通病防治〔见表3〕
冲孔桩质量通病防治与对策一览表 表3
序
施工质量通病类型
产生原因
防治对策
补救措施
1
塌孔
1、护筒埋设太浅筒外围未分层捣实；
2、冲孔钻进时泥浆比重和粘度偏小；
3、冲击钻进时钢丝绳太松钻具碰撞孔壁。
①护筒埋设深度：在粘性土中不宜小于1m；砂性土中不宜小于1.5m,筒外围分层捣实;②冲(钻)孔钻进泥浆比重控制在1.1-1.15,粘度控制在10-25S;③冲孔钻进钢丝绳适当吊紧,钻具不碰孔壁。
假设事故在3.0m之内,可开挖桩周土至缩径部位以下0.5m,套钢筋笼浇注砼;假设缩径部位较深,经静载试验能满足承载力要求,可不处理；否那么加大承台,加砂垫层或补桩。
2
扩径
1、 地层中有软土层和流砂层；
2、 泥浆比重和粘度偏小；
3、 钻进时钻具晃动太大。
①泥浆中加粘土或膨润土增加泥浆的比重和粘度；②将钻机垫平稳固以减小钻具晃动。
3
缩径
地层中有流塑状粘土或流塑状淤泥。
①在缩径地段扫孔；②增大泥浆比重。
4
孔底沉渣偏大
1、 泥浆中含泥块、含砂量偏大泥浆的比重和粘度偏小；
2、 清孔时间短清孔不彻底。
①增大清孔时间彻底清孔；②调整泥浆比重和粘度直到浇注砼前孔底0.5m内泥浆比重应小于1.25;含砂率≤8;粘度≤28S.
桩内打孔,在沉渣部位压水泥浆补强.

续前表
5
钢筋笼上拱
1、 孔底沉渣厚度偏大；
2、 浇注砼时初始到达孔底的砼猛烈冲击使笼上升；
3、 拔导时挂笼上升；
4、 笼顶未固定或吊筋太细。
①孔底沉渣厚度应≥10cm；②砼浇注至孔底时放慢浇注速度；③控制导位居笼中心顺时针转动导；④吊筋直径加大笼定位后要固定。

6
桩身部分夹泥
1、 清孔不彻底沉渣厚度偏大；
2、 导埋入砼中深度太小
①彻底清孔使沉渣厚度≤5cm；②控制导埋深2-6m。
假设承载力达不到要求需补桩。
7
桩身部分离析
1、 桩身砼质量不好〔未按砼配合比施行搅拌时间小塌落度太小等〕
2、 导封不好,漏水；
3、 相邻桩间隔 太小,连续施工,未跳打。
①按设计配合比对砼配料每盘搅拌时间不少于90S塌落度控制在180-220mm；②浇注前检查导要封严；③要隔桩跳打。
桩内钻孔深度超过离析段0.5m,之后压水泥浆补强。
8
导堵塞
1、 导变形；
2、 导口距孔底间隔 太小隔水塞冲不出口；
3、 砼质量不好〔同上〕、离析或砼中混有干水泥块、水泥袋碎屑等。
①所用导应园直光滑不变形；②砼拌制质量要符合要求；③砼拌制上料时要控制石子和水泥质量干水泥块和水泥袋碎屑要检出；④控制导口至孔底间隔 为300-500mm。
将导拔出孔口倒掉内砼之后重新下导重新清孔重新浇注砼。
9
导被埋
1、导埋深太大〔＞6m〕；
2、因故到达初凝；
3、孔内有异物使导和钢筋笼卡住。
4、导倾斜底部挂笼不能顺利上拔。
①控制导埋深2-6m；②水泥质量要合格拔时间要控制在砼初凝时间之内；③预防孔内掉入异物；④导位居笼中心防止导底部倾斜挂笼。
因处理埋事故导致桩身砼产生沟槽或孔洞。可在桩内埋段打钻孔之后压水泥浆补强。
10
断桩
导埋深太小或拔出砼面。
导埋深控制在2-6m严禁拔出砼面。
补桩。
14、验收
14.1冲孔桩成孔质量验收
14.1.1质量：执行?建筑桩基技术?JGJ94—94、?建筑地基根底工程施工质量验收?GB 50202-2002中有关条文的规定。
14.1.2检验：测量、尺量、吊锤和观察。
14.1.3检查数量：全部桩孔
14.1.4验收程序：
1〕冲孔钻进到设计持力层后邀请勘察岩土工程师到场进展持力层岩性鉴定。鉴定合格后继续钻至设计要求的进入持力层深度方可终孔。之后进展第一次清孔。第一次清孔后承包对成孔深度、孔径、垂直度、孔底沉渣厚度等进展实测自检。自检合格填写?冲孔桩成孔质量验收评定表?和?隐蔽工程报验单?报送工程工程监理部。监理部组织有关人员进展成孔质量验收。
2〕验收合格监理工程师在?冲孔桩成孔质量验收评定表?上填写评定等级：合格。同时签返?隐蔽工程报验单?：同意使用；验收不合格退回?隐蔽工程报验单?同时签发?监理单?限要求承包进展整改。整改完毕经自检合格后承包填写?整改复查报审表?报送工程监理部。监理人员到现场结合整改要求进展核查合格后重新组织验收。
3〕冲孔桩成孔施工未经历收或验收不合格不得进展下道工序施工。
14.2钢筋笼质量验收
质量：执行?建筑地基根底工程施工质量验收? GB 50202-2002中有关条文的规定。
检查：尺量、锤敲、观察。
14.2.3检验数量：全部钢筋笼成品。
14.2.4验收程序：
1〕承包对成品钢筋笼先进展自检合格后填写?钢筋工程隐蔽验收质量评定表?和?工程报验单?报送工程监理部。监理人员到现场对钢筋笼进展检查验收。
2〕钢筋笼验收合格与否的处理同14.1.4第〔2)款。
3〕钢筋笼未经历收或验收不合格不准进入下道工序。
14.3桩身质量验收
14.3.1质量：执行?建筑桩基技术?JGJ94—94、?建筑基桩检测技术?JGJ 106-2003等现行中有关条文之规定。
14.3.2检验：由业主方聘请具有岩土工程检测资质的对桩身砼质量及单桩承载力进展试验检测。详细检验为：
1)砼试块强度抗压试验。检测数量为全部砼试块。
2)低应变动力检测：随机抽检检测桩数为：对单桩承台下的桩100进展检测；三桩承台下的桩每个承台下检测1根；大于三桩的承台其检测桩数不得少于总桩数的20且不得少于10根或根据设计要求检测的桩数进展测试。
3)抽芯检验〔适用于桩径≥800mm的桩〕：随机选取抽芯桩数一般不宜小于总桩数的10且不得少于3根；
.2单桩承载力检测
4〕单桩竖向抗拔静载试验：随机选取测试桩数为总桩数的1但不得少于3根；
对检测结果中出现的Ⅰ、Ⅱ类桩不作处理；Ⅲ类桩可作补强处理；Ⅳ类桩为桩身存在严重缺陷的桩属于废桩。对此参建各应分析原因采取有效措施妥善处理。但当Ⅲ类、Ⅳ类桩的合大于检测总桩数的20时应扩大检测桩数进展检验。
14.4工程桩桩基分项工程、基坑支护分项工程验收
冲孔灌注桩桩基分项工程和基坑支护分项工程的验收时间均应等到砼养护到达28d且检测提交桩和支撑梁的检测后进展；只因工程桩顶设计标上下于场地地面标高故工程桩验收还应待到桩顶开挖至设计标高后进展。其验收程序如下：
1〕承包在冲孔桩施工及桩基检测全部完成并在自检合格的根底上填写?分项工程质量评定表?和?分项工程报验单?。同时向工程工程监理部提交如下开工资料：
a> 岩土工程勘察；根底工程冲孔桩施工记录、支护工程的冲孔桩、格构柱、支撑梁的施工记录、各项隐蔽工程验收单、砼施工开浇、图纸会审纪要、建材报审表、建材复检、砼配合比试验、基桩和支护桩检测等；
b> 经审批的“工程总体施工组织设计〞、“工程桩施工组织设计〞“基坑支护施工组织设计方案〞及施工中的设计变更资料；
c> 施工测量放线图及冲孔工程桩、冲孔支护桩〔含支撑桩〕桩位放线复测资料；
d> 基坑挖至设计标高的根底桩开工平面图及桩顶标高图；基坑支护工程开工平面图。
2〕总监理工程师组织专业监理工程师按照法律、法规、工程建立强迫性条文、设计和施工合同对承包报送的桩基分项工程开工资料和基坑支护分项工程开工资料进展审查并分别对两个分项工程的工程质量进展开工预验收。在预验收中对存在的问题要求承包进展分析并提出事故原因和整改处理方案及时进展整改。整改完毕经检查合格由总监签返?分项工程报验单?：同意。在此根底上工程工程监理部分别编写?冲孔灌注桩桩基子分部工程质量评估?和?基坑支护子分部工程重量评估?。该两个分项工程质量评估应经工程工程总监和本理技术负责人审核签字
