市政道路工程技术交底(全面).doc

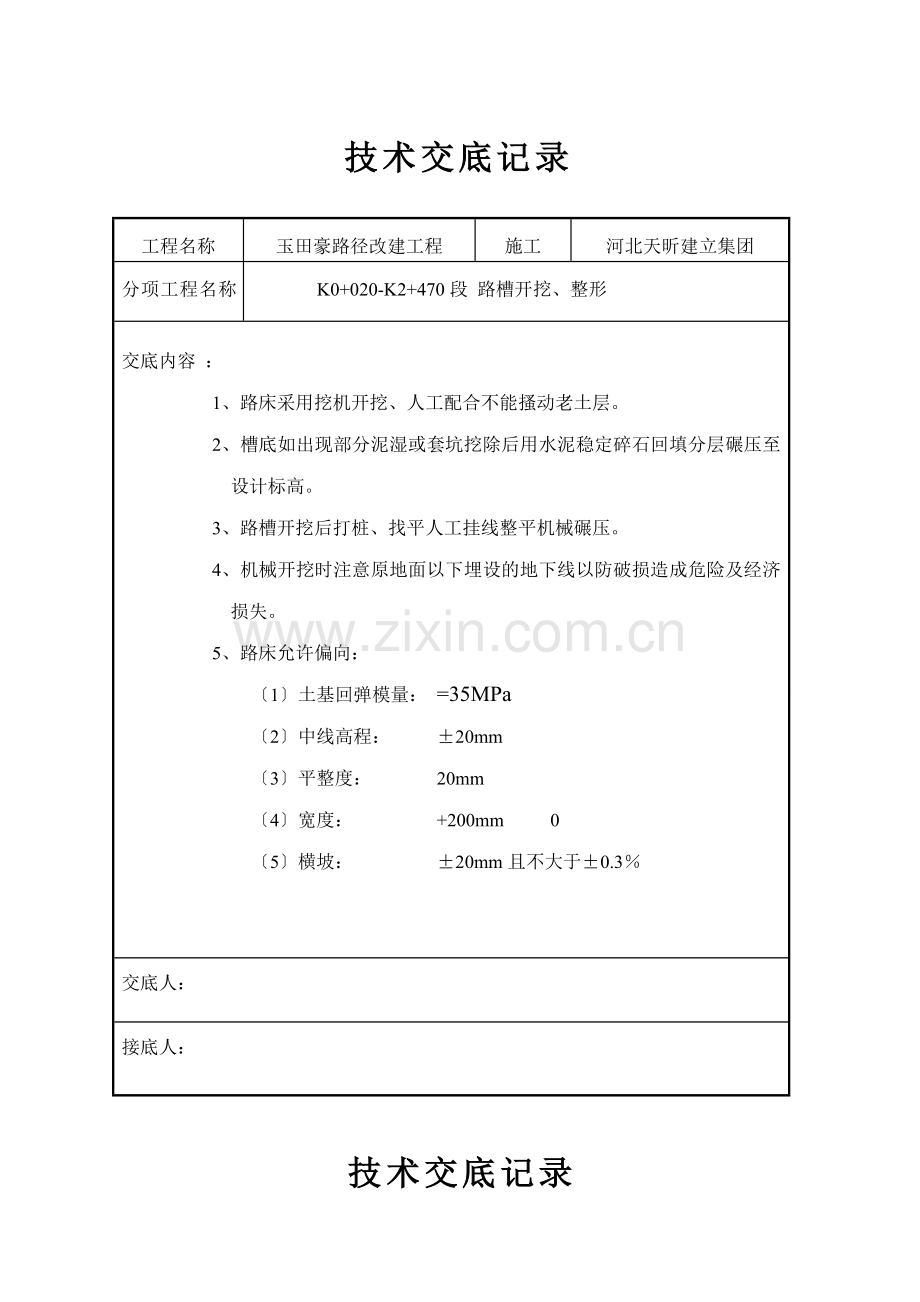

技术交底记录
工程名称
玉田豪路径改建工程
施工
河北天昕建立集团
分项工程名称
K0+020-K2+470段 路槽开挖、整形
交底内容 ：
1、路床采用挖机开挖、人工配合不能搔动老土层。　　　　　　　　　　　　　
2、槽底如出现部分泥湿或套坑挖除后用水泥稳定碎石回填分层碾压至设计标高。　　　　　　　　　　　　　　
3、路槽开挖后打桩、找平人工挂线整平机械碾压。
4、机械开挖时注意原地面以下埋设的地下线以防破损造成危险及经济损失。
5、路床允许偏向：
　　　　　　　〔1〕土基回弹模量： =35MPa　　　　　　　
〔2〕中线高程： ±20mm
　　　　　　　〔3〕平整度： 20mm
　　　　　　　〔4〕宽度： +200mm 0
　　　　　　　〔5〕横坡： ±20mm且不大于±0.3％

交底人：
接底人：

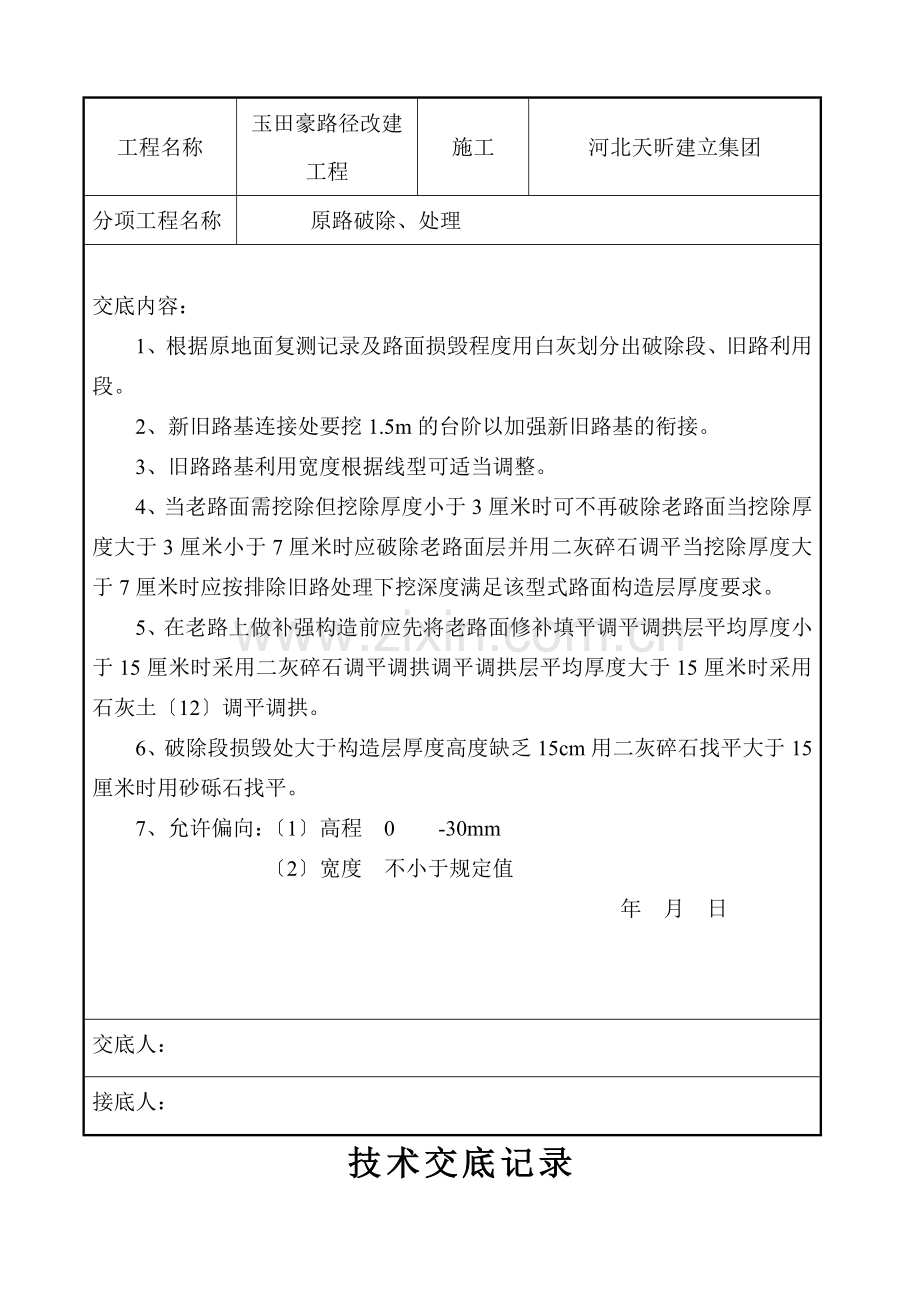

技术交底记录
工程名称
玉田豪路径改建工程
施工
河北天昕建立集团
分项工程名称
原路破除、处理
交底内容：
1、根据原地面复测记录及路面损毁程度用白灰划分出破除段、旧路利用段。
2、新旧路基连接处要挖1.5m的台阶以加强新旧路基的衔接。
3、旧路路基利用宽度根据线型可适当调整。
4、当老路面需挖除但挖除厚度小于3厘米时可不再破除老路面当挖除厚度大于3厘米小于7厘米时应破除老路面层并用二灰碎石调平当挖除厚度大于7厘米时应按排除旧路处理下挖深度满足该型式路面构造层厚度要求。
5、在老路上做补强构造前应先将老路面修补填平调平调拱层平均厚度小于15厘米时采用二灰碎石调平调拱调平调拱层平均厚度大于15厘米时采用石灰土〔12〕调平调拱。
6、破除段损毁处大于构造层厚度高度缺乏15cm用二灰碎石找平大于15厘米时用砂砾石找平。
7、允许偏向：〔1〕高程 0 -30mm
〔2〕宽度 不小于规定值
年 月 日
交底人：
接底人：

技术交底记录
工程名称
玉田豪路径改建工程
施工
河北天昕建立集团
分项工程名称
沥 青 砼 面 层
交底内容：
1、各种原材料必须具有出厂合格证及试验单合格前方可使用。透油层采用乳化沥青PC-2用量为1升/平方米面层采用重交通沥青AH-70。
2、测量放线：路宽在15m以下路面沿中线纵向每15~25m设一路面高程控制；路宽大于15m时除纵向外横向每5~10m设一点在穿插路口施工应用5×5m高程方格网控制。在道沿石上弹出路边高程墨线以便掌握高度。
3、摊铺沥青砼前2~3h应均匀喷洒透层沥青油一道在路面接茬或检查井、雨水口等接触处应涂刷薄层沥青。
4、沥青混合料到达工地温度〔深10cm处〕为130~150℃并检查颜色是否均匀有无花白石子颗粒离析现象。油多发亮油少发散过火焦红。
5、路宽在20m以内应全幅摊铺防止纵缝接茬。当沥青砼供给不正常时也可按纵向分条摊铺自路边开场逐渐向路中心进展摊铺同时要保持横向齐头顺序向前进展。
6、摊铺机应距路缘石或平石20cm以外处操作路边沿雨水口和检查井附近应同时用人工摊铺补齐以减少接缝。一次摊铺长度一般为15~20m低温季节摊铺长度应适当缩短。摊铺下一幅与上一幅纵缝要重叠10cm以便严结合。
摊铺虚厚按设计厚度乘压实系数1.15~1.20。
7、当摊铺工作中断已铺好沥青砼降至大气温度左右时如继续铺筑应采取“直茬热接〞认真细致处理。
8、符合碾压要求时即可开场碾压。一般情况下宜先用6~8T双轮碾碾压至混合料稳定后再用12T或12T以上重碾碾压压至压实度到达质量无明显轮迹。温度要求：开场碾压不高于120℃终了不低于70℃。
碾压工作先由路边开场以每分钟25~35m速度每次错半轴重叠宽度约25cm逐渐移向路边加强碾压防止压实度不够。路碾在改变行驶方向时应放慢速度而不停顿不要在原地重复倒轴在弯处和处碾轮不要拐弯防止将砼拥起。
9、接茬采用“直茬热接〞先划线刨齐茬口根本垂直线形成直线或折线当半幅路宽施工时纵向接茬碎石垫层和沥青砼面层应采用台阶式错开30cm衔接切忌二层在一个纵断面相接。
10、下雨时或底层潮湿时均不得铺筑沥青砼未经压实即遭雨淋的沥青砼应全部刨除更换新料。
11、当温度低于5℃时按冬施工各项规定。冬施工进步沥青砼拌和温度石油沥青为160~170℃到达工地不低于140℃。
12、允许偏向：〔1〕压实度 ≥95 〔2〕厚度 +10mm -5mm
〔3〕宽度 ≮设计 值 〔4〕平整度 ≤5mm
〔5〕中线高程 ±10mm 〔6〕 横断面高程 ±10mm
〔7〕横坡差 ≯±0.3 〔8〕弯沉值 小于规定值
年 月 日
交底人：
接底人：

技术交底记录
工程名称
**焦**路工程
施工
****
分项工程名称
砂砾石回填
交底内容 ：
1、严格控制进场砂砾石质量〔粒径不得超过10cm含泥量不大于砂重10〕每层虚铺厚度为350mm左右。
2、整平后的砾石外表不得有蜂窝、粗细料集中等现象。如砾石外表较干时洒水潮湿较湿扒开凉晒待含水量适宜时进展碾压。
3、碾压时从低处向高处进展先慢后快、先稳后振振3-5遍后轮迹线不超过5mm。
4、每步碾压成型做实度检测〔高程法〕形变值不得超过3mm实度达不到的不得进展下道工序施工。
5、砂砾石底基层允许偏向：
〔1〕平整度：15mm, 〔2〕宽度：不小于设计宽度。
〔3〕横坡：不大于0.3％　　〔4〕中线高程：20mm。
交底人：
接底人：

技术交底记录
工程名称
****路工程
施工
****
分项工程名称
12％灰土
交底内容 ：
1、石灰进场后抽样检测合格前方可使用。　　　　　　　　　　　　　
2、放中线、边线每10 m设控制桩一个曲线段每5m设控制桩一个。
3、12％石灰土〔重量比〕采用厂拌施工灰土要拌合均匀色泽一致严格控制配合比、含水量以手紧握成团落地即散为宜。灰土出料后试验员做灰剂量检测合格前方可大量拌合。
4、摊铺时机械摊铺、人工配合根据灰土虚铺系数为1.53～1.55倍挂十字穿插线找平然后进展碾压。
5、碾压时先用链条车稳压两遍然后用压路机碾压先慢后快、先轻后重由低处向高处碾压每次错轮1/3振3遍、静压二遍轮迹线不超过5mm碾压完毕后试验员做实度检测合格前方可进展下道工序。
6、石灰土碾压完毕后要注意养生养生不低于7d并制止一切车辆通行。
7、允许偏向：〔1〕压实度：≥95％。　〔2〕厚度：±20mm-10mm。
〔3〕平整度：10mm。 〔4〕宽度：不小于设计规定。
　　　　　〔5〕中线高程：±20mm。〔6〕横坡：±20mm且≯0.3％。
交底人：
接底人：

技术交底记录
工程名称
玉田豪路径改建工程
施工
河北天昕建立集团
分项工程名称
排水边沟开挖、整形
交底内容：
1、 边沟开挖时采用机械开挖人工配合修整放坡系数1：0.5。
2、 2、机械开挖时槽底留5cm~10cm厚人工清底不得搔动老土层。
3、如发生超挖h<150mm素土回填夯实h≥150mm采用石粉分层夯实。
4、如于地下水挖排水沟、集水井、安泵抽水水位低于工作面不得小于100mm。
5、沟开挖成型周围拉布采用平安防护措施晚间挂红灯标记以防行人、车辆掉进沟槽发生危险。
6、边坡必须平整、坚实、稳定严禁贴坡。
7、边沟上口线应整齐、直顺沟底应平整排水应畅通。
1、 边沟开挖允许偏向：
1、 沟底高程：0. –30mm。
2、 沟底宽度：不小于规定值。
3、 边坡坡度：不陡于规定值。

交底人：
接底人：

技术交底记录
工程名称
****工程
施工
****
分项工程名称
C10砼垫层
交底内容：
1、现场施工采用机械拌合振动棒振捣；
2、严格执行施工配合比、盘盘过磅控制原材质量；
3、控制水灰比、坍落度保证砼强度；
4、严禁使用污水、酸碱水及工业废水拌合；
5、制止使用过、失效水泥施工；
6、摊铺时洒水润湿底面以防砼枯燥、过急干裂；
7、现场按规定装试验块检测一般每台班或100m3两组；
8、平整度：3m直尺偏向不大于10mm〔20m一个〕
9、横坡：水准仪测量横坡差不大于±0.3〔20m一个点〕；
10、宽度：按现有的人行道宽5m控制；

交底人：
接底人：

技术交底记录
工程名称
****工程
施工
****
分项工程名称
安砌沿石
交底内容：
1、沿石垫层采用C10砼厚10cm勾缝砂浆采用1：2.5水泥砂浆；
2、掉块、风化、裂纹的沿石不得使用；
3、顶面高程：按现有的沿石高程控制；
4、直顺度：拉20m小线偏向不得大于10mm〔100m一个〕；
5、相邻块缝宽：按10mm控制偏向不得大于±3mm〔20m一个点〕；
6、相邻块高差：不得超过3mm〔20m一个〕

交底人：
接底人：

技术交底记录
工程名称
****工程
施工
****
分项工程名称
二灰碎石
交底内容 ：
1、各种原材料必须具有出厂合格证及试验单合格前方可使用。　　　　　　　　　　　　　
2、放中线、边线每10 m设控制桩一个曲线段每5m设控制桩一个。
3、二灰碎石基层配合比：1：5：10：84〔水泥：石灰：粉煤灰：碎石〕采用厂拌施工要拌合均匀色泽一致严格控制配合比、含水量。
4、摊铺前机械摊铺、人工配合根据虚铺系数为1.4～1.45倍挂十字穿插线找平然后进展碾压。
5、碾压时先用链条车稳压两遍然后用压路机碾压先慢后快、先轻后重由低处向高处碾压每次错轮1/3振3遍、静压二遍轮迹线不超过5mm碾压完毕后试验员做实度检测合格前方可进展下道工序。
6、二灰碎石碾压完毕后要注意养生养生不低于7d并制止一切车辆通行。
7、允许偏向：〔1〕压实度：≥95％。　　　〔2〕厚度：±10mm％。
　〔3〕平整度：15mm。 　〔4〕宽度：不小于设计规定
　　　　　　〔5〕中线高程：±20mm。　 〔6〕横坡：±20mm且≯0.3％

交底人：
接底人：

技术交底记录
工程名称
*****工程
施工
****
分项工程名称
砂砾石填筑
交底内容 ：
1、摊铺时粒径较大的砾石放在下面粒径不得超过10cm.。
2、如砾石外表较干时洒水潮湿待滋润后进展碾压。
3、整平后的砾石外表不得有蜂窝、粗细集料集中等现象。
4、碾压时先慢后快、先稳后振振3-5遍后轮迹线不超过5mm
5、每层碾压成型做实度检测〔高程法〕形变值不得超过3mm实度达不到不得进展下道工序施工。
6、砂砾石基层允许偏向：
〔1〕平整度：15mm, 〔2〕宽度：不小于设计宽度。
〔3〕横坡：不大于0.3％　　〔4〕中线高程：20mm

交底人：
接底人：

技术交底记录
工程名称
****工程
施工
****
分项工程名称
水泥稳定碎石
交底内容：
1、各种原材料必须具有出厂合格证及试验单合格前方可使用。　　　　　　　　　　　　　
2、放中线、边线每10 m设控制桩一个曲线段每5m设控制桩一个。
3、水泥稳定碎石配合比：按照配合比单规定采用厂拌施工要拌合均匀色泽一致严格控制配合比、含水量。
4、混合料摊铺采用机械摊铺人工配合施工虚铺系数为1.4～1.45倍挂十字穿插线找平然后进展碾压。
5、碾压时先用履带式推土机稳压两遍然后用20t振动压路机碾压先慢后快、先轻后重由低处向高处碾压。每次错轮1/3先稳压一遍振3遍、再静压一遍碾压成形后轮迹线不得超过5mm碾压完毕后试验员做实度检测检验合格前方可进展下道工序。
6、水泥稳定碎石碾压完工后要进展养生养生不低于7d并制止一切车辆通行。
7、允许偏向：〔1〕压实度：≥95％。　　　〔2〕厚度：±10mm。
〔3〕平整度：15mm。 　〔4〕宽度：不小于设计规定
　　 〔5〕中线高程：±20mm。　 〔6〕横坡：±20mm且≯0.3％
交底人：
接底人：
技术交底记录
工程名称
****工程
施工
****
分项工程名称
人行道路床开挖、整形
交底内容 ：
1、人行道路床开挖采用人工开挖开挖时不能搔动老土层。　　　　　　　　　　　　　
2、路床底如遇杂填土地采用换土分层碾压处理　　　　　　　　　　　　　　
3、路床底如出现部分泥湿或套坑挖除后用砂砾石或10％灰土回填分层碾压至设计标高。
4、路床开挖每侧加宽500mm开挖后打桩、找平人工挂线整平机械碾压压实度不低于90％。
5、人工开挖时注意原地面以下埋设的地下线以防破损造成危险及经济损失。
6、路床允许偏向：
　　　　　　　〔1〕压实度：80cm以下的压实度90％80cm以上压实度95％。
　　　　　　　〔2〕中线高程：±20mm。
　　　　　　　〔3〕平整度：20mm。
　　　　　　　〔4〕宽度：+2000。
　　　　　　　〔5〕横坡：±20且不大于±0.3％。
交底人：
接底人：

技术交底记录
工程名称
****工程
施工
****
分项工程名称
透水砖铺设
交底内容 ：
1、凡缺角、裂缝、脱皮及外表颜色不一致的透水砖严禁使用。
2、铺设前先铺一层2cm厚的中砂拍平然后铺砖。
3、铺设时先按设计标高线和计算好的块数每10m冲筋一道然后挂线铺砌为保证砖的稳定性在放砖后用橡皮锤轻轻敲打至砖稳固而止然后撒中砂扫缝。
4、铺砌必须平整、稳定、灌缝应饱满。
5、允许偏向：
1、平整度：5mm； 2、相邻块高差：3mm；
3、横坡：±0.3； 4、纵缝直顺：10mm；
5、横缝直顺：10mm；
交底人：
接底人：
技术交底记录
工程名称
****路
分部工程
****
分项工程名称

时间：2005年4月15日
地点：****会议室
参加人员：总工、工程经理、工程总工
交底内容：
1、施工前要认真阅读设计吃透精、领会设计意图并对线路中线标高进展复核确认无误后才能施工。
2、严格按设计要求和政施工进展施工。
3、施工过程中按政工程质量评定验收进展施工和自检自验。
4、施工中要采用先进科学的施工和施工工艺以保证工程质量进步效率。
5、未经批准不得擅自改变设计如发现与设计不符或需要改变设计必须经上级主部门批准。
6、合理组织调配人力和机械完善施工方案以进步工作效率加快工程进度降低工程本钱。
7、结实树立平安第一的思想加强对职工的平安教育、做好平安思想在布置消费任务对必要讲平安考前须知严格纪律杜绝一切事故的发生。
8、坚持文明消费施工消费场所要干净卫生材料及机具设备堆放整齐要关心职工生活合理安排作息时间让职工吃好休息好充分调动广阔职工的积极性保证高质量、高速度低消耗的提早完本钱标段的施工任务。
交底
****
接收
******工程部
交 底 人

接 收 人

技术交底记录

工程名称
****工程　
分部工程
****
分项工程名称

时间：2005年4月18日
地点：****工程部　
参加人员：工程部成员、技术员
交底内容：
1、施工前要认真阅读设计吃透精、领会设计意图并对线路中线标高进展复核确认无误后才能施工。
2、严格按设计要求和政施工进展施工。
3、施工过程中按政工程质量评定验收进展施工和自检自验。
4、施工中要采用先进科学的施工和施工工艺以保证工程质量进步效率。
5、未经批准不得擅自改变设计如发现与设计不符或需要改变设计必须经上级主部门批准。
6、合理组织调配人力和机械完善施工方案以进步工作效率加快工程进度降低工程本钱。
7、结实树立平安第一的思想加强对职工的平安教育、做好平安思想在布置消费任务对必要讲平安考前须知严格纪律杜绝一切事故的发生。
8、坚持文明消费施工消费场所要干净卫生材料及机具设备堆放整齐要关心职工生活合理安排作息时间让职工吃好休息好充分调动广阔职工的积极性保证高质量、高速度低消耗的提早完本钱标段的施工任务。
交底
****
接收
****工程部
交 底 人

接 收 人
