屋面钢筋工程技术交底.doc

资源描述

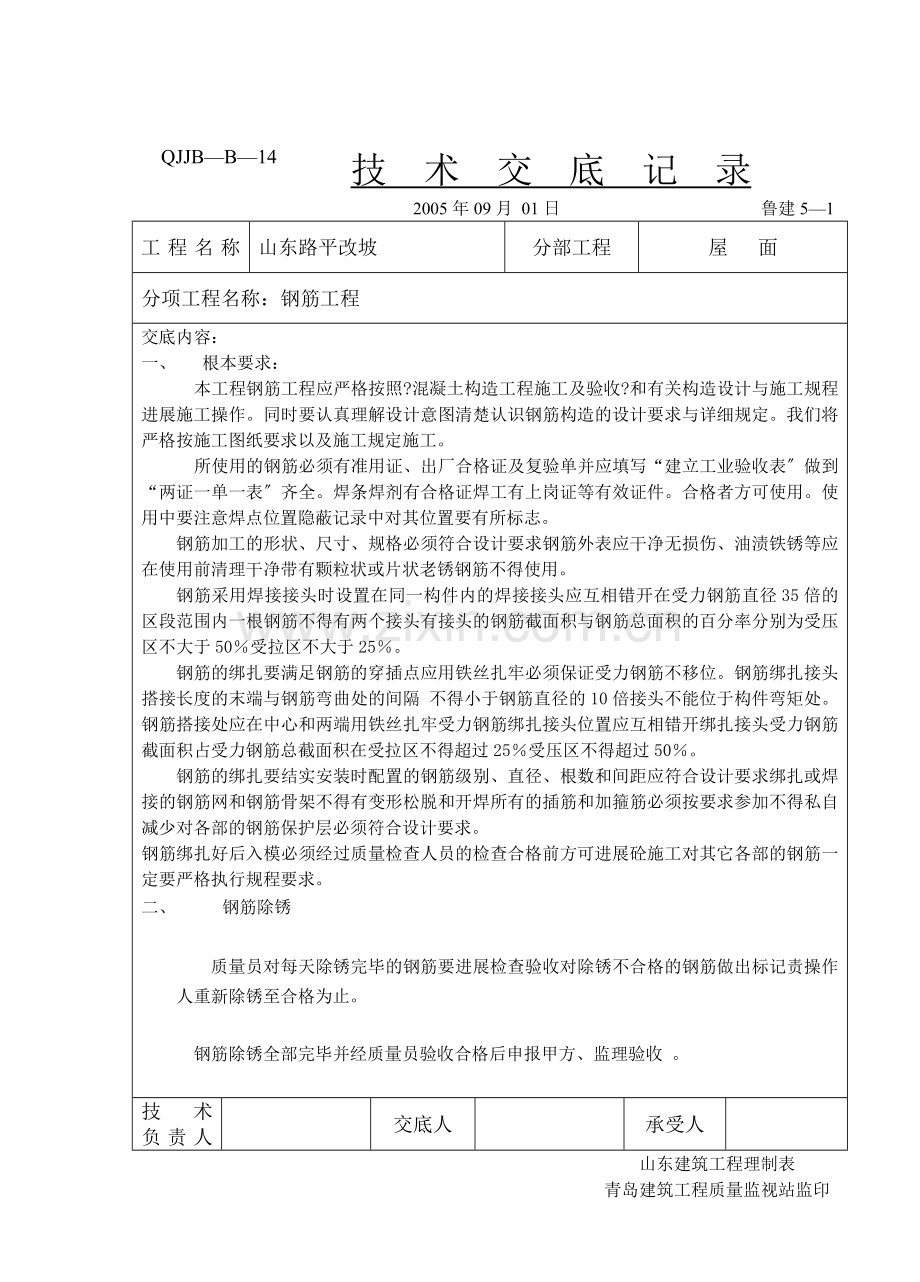

QJJB—B—14 技术交底记录 2005年09月 01日鲁建5—1 工程名称山东路平改坡分部工程屋面分项工程名称：钢筋工程交底内容：一、根本要求：本工程钢筋工程应严格按照?混凝土构造工程施工及验收?和有关构造设计与施工规程进展施工操作。同时要认真理解设计意图清楚认识钢筋构造的设计要求与详细规定。我们将严格按施工图纸要求以及施工规定施工。所使用的钢筋必须有准用证、出厂合格证及复验单并应填写“建立工业验收表〞做到“两证一单一表〞齐全。焊条焊剂有合格证焊工有上岗证等有效证件。合格者方可使用。使用中要注意焊点位置隐蔽记录中对其位置要有所标志。钢筋加工的形状、尺寸、规格必须符合设计要求钢筋外表应干净无损伤、油渍铁锈等应在使用前清理干净带有颗粒状或片状老锈钢筋不得使用。钢筋采用焊接接头时设置在同一构件内的焊接接头应互相错开在受力钢筋直径35倍的区段范围内一根钢筋不得有两个接头有接头的钢筋截面积与钢筋总面积的百分率分别为受压区不大于50％受拉区不大于25％。钢筋的绑扎要满足钢筋的穿插点应用铁丝扎牢必须保证受力钢筋不移位。钢筋绑扎接头搭接长度的末端与钢筋弯曲处的间隔不得小于钢筋直径的10倍接头不能位于构件弯矩处。钢筋搭接处应在中心和两端用铁丝扎牢受力钢筋绑扎接头位置应互相错开绑扎接头受力钢筋截面积占受力钢筋总截面积在受拉区不得超过25％受压区不得超过50％。钢筋的绑扎要结实安装时配置的钢筋级别、直径、根数和间距应符合设计要求绑扎或焊接的钢筋网和钢筋骨架不得有变形松脱和开焊所有的插筋和加箍筋必须按要求参加不得私自减少对各部的钢筋保护层必须符合设计要求。钢筋绑扎好后入模必须经过质量检查人员的检查合格前方可进展砼施工对其它各部的钢筋一定要严格执行规程要求。二、钢筋除锈质量员对每天除锈完毕的钢筋要进展检查验收对除锈不合格的钢筋做出标记责操作人重新除锈至合格为止。钢筋除锈全部完毕并经质量员验收合格后申报甲方、监理验收。技术负责人交底人承受人山东建筑工程理制表青岛建筑工程质量监视站监印 QJJB—B—14 技术交底记录 2005年09月01日鲁建5—1 工程名称山东路平改坡分部工程屋面分项工程名称：钢筋工程钢筋植筋本工程在屋面需进展钢筋植筋。植筋由专业施工队伍施工严格按施工程序进展植筋深度不小于15d。三、钢筋加工 1、受力钢筋的弯钩和弯折按下流规定施工 2〕 HPB235级钢筋末端作180度弯钩其弯弧内直径不小于钢筋直径的2.5倍弯钩的 3〕当图纸要求钢筋末端作135度弯钩时HRB335级弯弧内直径不小于钢筋直径的4倍弯钩的弯后平直部要符合设计要求； 4〕钢筋作不大于90度的弯钩时弯折处的弯户内直径不小于钢筋直径的5倍； 5、除焊接封闭环式箍筋外钢筋拉钩末端应作弯钩弯钩内直径不小于钢筋直径的4倍弯购得弯后平直部长度为钢筋直径的10倍； 6、钢筋调直采用冷拉。HPB235级〔圆钢〕钢筋的冷拉率不大于4。表1 钢筋加工的允许偏向工程允许偏向〔mm〕受力钢筋顺长度方向全长的净尺寸 +-10 弯起钢筋的弯折位置 +-20 箍筋内净尺寸 +-5 四、钢筋绑扎〔一〕钢筋绑扎应按以下要求进展： 1. 钢筋绑扎前应注意钢筋的搭接长度和锚固长度应符合设计及要求； 2. 梁、柱箍筋均做135度弯钩弯钩直段长度不小于10d； 3. 箍筋应与受力钢筋垂直设置弯钩叠合处应沿受力钢筋错置； 4. 钢筋保护层厚度应符合以下规定：梁柱为25MM且不小于受力钢筋直径；五、钢筋闪光对焊〔一〕材料要求钢筋具有出厂合格证进场后经复验后符合平安要求钢筋焊接部位清净外表平整无油污杂质。技术负责人交底人承受人山东建筑工程理制表青岛建筑工程质量监视站监印 QJJB—B—14 技术交底记录 2005年09月01日鲁建5—1 工程名称山东路平改坡分部工程屋面分项工程名称：钢筋工程〔二〕作业条件 1、焊机检修完好对焊机容量、电压符合要求并符合平安规定。 2、操作人员经培训、考核并持证上岗。〔三〕施工操作工艺根据钢筋品种、直径和所用对焊机功率大小选用连续闪光焊、预热闪光焊、闪光—预热—闪光焊等对焊工艺对焊性差的钢筋对焊后采用通电热处理措施以改善接头塑性。 1.连续闪光焊工艺过程包括：连续闪光和顶锻。施焊时先闭合一次电路使两钢筋端面微接触促使钢筋间隙中产生闪光接着徐徐挪动钢筋使两端钢筋面仍保持细微接触形成连续闪光过程。当闪光到达规定程度后〔烧平端面闪掉杂质热至熔化〕。适用直径18mm以下的钢筋。〔四〕质量对焊钢筋接头的质量检验应分批进展外观检查和力学性能试验在同一台班内、由同一焊工完成的300个同级别同直径钢筋焊接头应为一批当一同台班同焊接数量应从每批中抽查10且不得少于10个力学性能试验应从每批接头中随机抽取6个试件做试验。〔五〕成品保护 1. 焊接后焊接区防止骤冷以免发生脆裂当气温较低时接头部位应适用保温材料覆盖。 2. 钢筋对焊半成品按规格、型分类堆放整齐。堆放场所应有遮盖防止雨淋而锈蚀。 3. 运输对焊半成品时不能随意抛掷以免钢筋变形平安措施应做好雨天等情况应注意平安同时机械有接地措施及机械有棚遮盖。六钢筋植筋施工步骤 1．钻孔 2．清孔 3．放置专用胶 4．实并搅拌 5、旋转插入钢筋 6、界面处理技术负责人交底人承受人山东建筑工程理制表青岛建筑工程质量监视站监印 QJJB—B—14 技术交底记录 2005年09月01日鲁建5—1 工程名称山东路平改坡分部工程屋面分项工程名称：钢筋工程要点： 1、筋应除去油污、锈蚀。 2、孔内灰尘去除干净。 3、专用胶置入孔内,用反时针搅拌杆搅拌30秒钟以上并上下5次以上。 4、钢筋旋转插入直至孔底再轻轻敲击钢筋使胶与钢筋外表更实。 5、固化前不得撞动钢筋。 6、在混凝土构件下外表〔即仰面锚固植筋时〕在搅拌杆上装置块三夹板〔板上开孔〕以防搅拌时胶倒出钢筋插入后用速凝胶封口。 7、种植钢筋深度要求,必到达15D 8、种植钢筋完毕,由建筑工程技术监视部门出具抗拉拔检测。要求： 1、种植钢筋后进入固化,在此间不得进展有撞动固化行为的施工行为。 2、固化后(8小时)方可进展作业面施工。七工程施工注意要点 1. 保护层厚度的控制：所有钢筋都应按规定间隔加设垫块垫块采用定型塑料和水泥砂浆垫块垫块的制作应用较高标水泥砂浆对双层筋应设马凳； 2. 对于穿柱节点梁筋较时应仔细研究满足梁筋的锚固长度定出绑扎顺序严格控制钢筋标高以保证后续工序标高不受影响； 3. 钢筋的位置控制：施工中很容易造成钢筋的移位严禁乱踏钢筋在混凝土振捣过程中也应严格注意振捣棒不碰震钢筋； 4. 钢筋的级别规格严格按设计要求采用梁柱的钢筋不得随意变动钢筋代换必须征得设计的同意； 5. 各种钢筋及接头的拉伸弯曲试验必须按规定取样试验； 6. 墙柱拉结钢筋应严格按设计要求和图集预制； 7. 各种预埋件、件、孔洞都应按设计要求留置并按设计要求绑扎加强筋。墙体构造柱钢筋按图纸和调置。技术负责人交底人承受人山东建筑工程理制表青岛建筑工程质量监视站监印
