剪力墙结构钢筋工程技术交底.doc

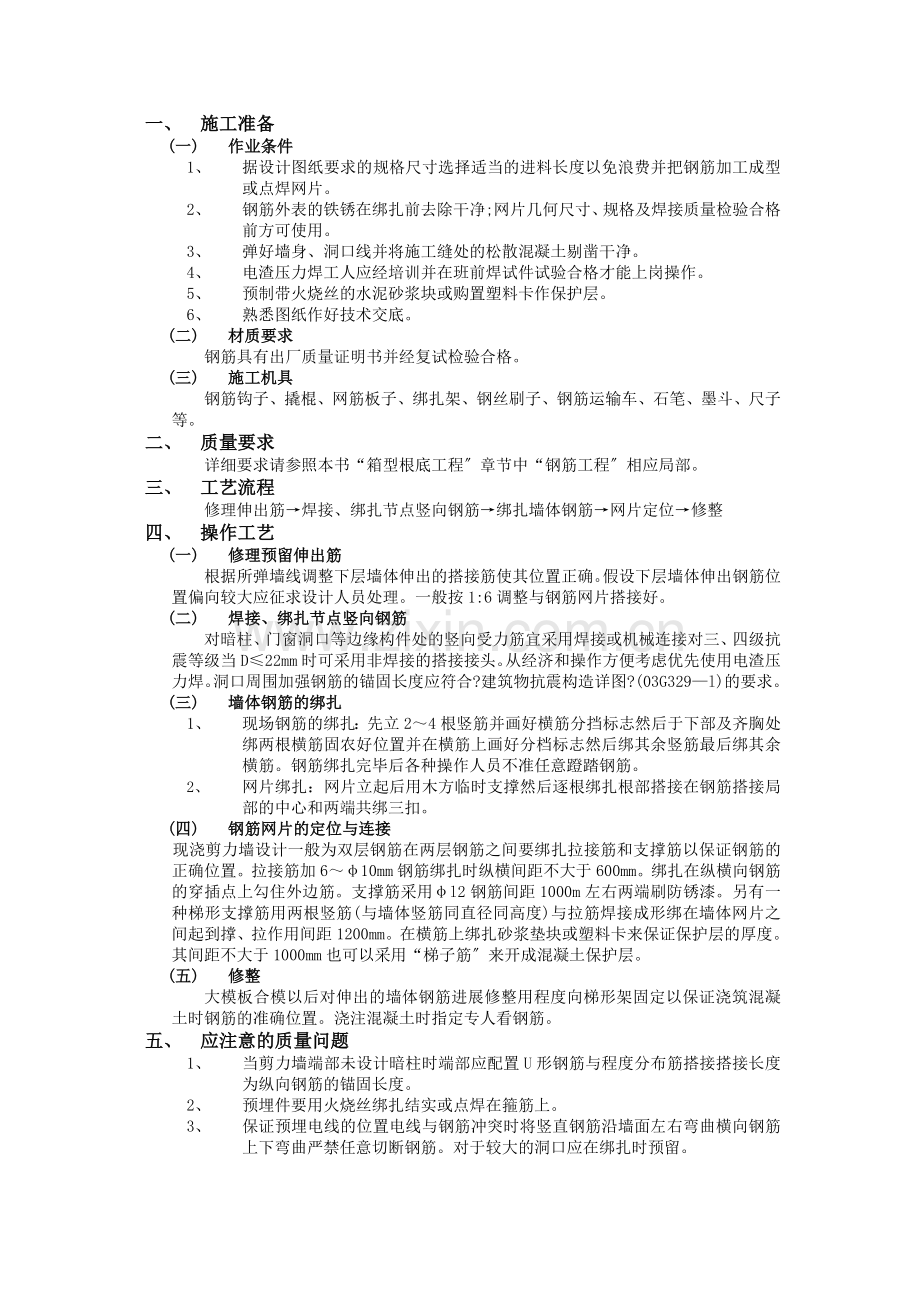

一、 施工准备
(一) 作业条件
1、 据设计图纸要求的规格尺寸选择适当的进料长度以免浪费并把钢筋加工成型或点焊网片。
2、 钢筋外表的铁锈在绑扎前去除干净;网片几何尺寸、规格及焊接质量检验合格前方可使用。
3、 弹好墙身、洞口线并将施工缝处的松散混凝土剔凿干净。
4、 电渣压力焊工人应经培训并在班前焊试件试验合格才能上岗操作。
5、 预制带火烧丝的水泥砂浆块或购置塑料卡作保护层。
6、 熟悉图纸作好技术交底。
(二) 材质要求
钢筋具有出厂质量证明书并经复试检验合格。
(三) 施工机具
钢筋钩子、撬棍、网筋板子、绑扎架、钢丝刷子、钢筋运输车、石笔、墨斗、尺子等。
二、 质量要求
详细要求请参照本书“箱型根底工程〞章节中“钢筋工程〞相应局部。
三、 工艺流程
修理伸出筋→焊接、绑扎节点竖向钢筋→绑扎墙体钢筋→网片定位→修整
四、 操作工艺
(一) 修理预留伸出筋
根据所弹墙线调整下层墙体伸出的搭接筋使其位置正确。假设下层墙体伸出钢筋位置偏向较大应征求设计人员处理。一般按1:6调整与钢筋网片搭接好。
(二) 焊接、绑扎节点竖向钢筋
对暗柱、门窗洞口等边缘构件处的竖向受力筋宜采用焊接或机械连接对三、四级抗震等级当D≤22mm时可采用非焊接的搭接接头。从经济和操作方便考虑优先使用电渣压力焊。洞口周围加强钢筋的锚固长度应符合?建筑物抗震构造详图?(03G329—l)的要求。
(三) 墙体钢筋的绑扎
1、 现场钢筋的绑扎：先立2～4根竖筋并画好横筋分挡标志然后于下部及齐胸处绑两根横筋固农好位置并在横筋上画好分档标志然后绑其余竖筋最后绑其余横筋。钢筋绑扎完毕后各种操作人员不准任意蹬踏钢筋。
2、 网片绑扎：网片立起后用木方临时支撑然后逐根绑扎根部搭接在钢筋搭接局部的中心和两端共绑三扣。
(四) 钢筋网片的定位与连接
现浇剪力墙设计一般为双层钢筋在两层钢筋之间要绑扎拉接筋和支撑筋以保证钢筋的正确位置。拉接筋加6～φ10mm钢筋绑扎时纵横间距不大于600mm。绑扎在纵横向钢筋的穿插点上勾住外边筋。支撑筋采用φl2钢筋间距1000m左右两端刷防锈漆。另有一种梯形支撑筋用两根竖筋(与墙体竖筋同直径同高度)与拉筋焊接成形绑在墙体网片之间起到撑、拉作用间距1200mm。在横筋上绑扎砂浆垫块或塑料卡来保证保护层的厚度。其间距不大于1000mm也可以采用“梯子筋〞来开成混凝土保护层。
(五) 修整
大模板合模以后对伸出的墙体钢筋进展修整用程度向梯形架固定以保证浇筑混凝土时钢筋的准确位置。浇注混凝土时指定专人看钢筋。
五、 应注意的质量问题
1、 当剪力墙端部未设计暗柱时端部应配置U形钢筋与程度分布筋搭接搭接长度为纵向钢筋的锚固长度。
2、 预埋件要用火烧丝绑扎结实或点焊在箍筋上。
3、 保证预埋电线的位置电线与钢筋冲突时将竖直钢筋沿墙面左右弯曲横向钢筋上下弯曲严禁任意切断钢筋。对于较大的洞口应在绑扎时预留。

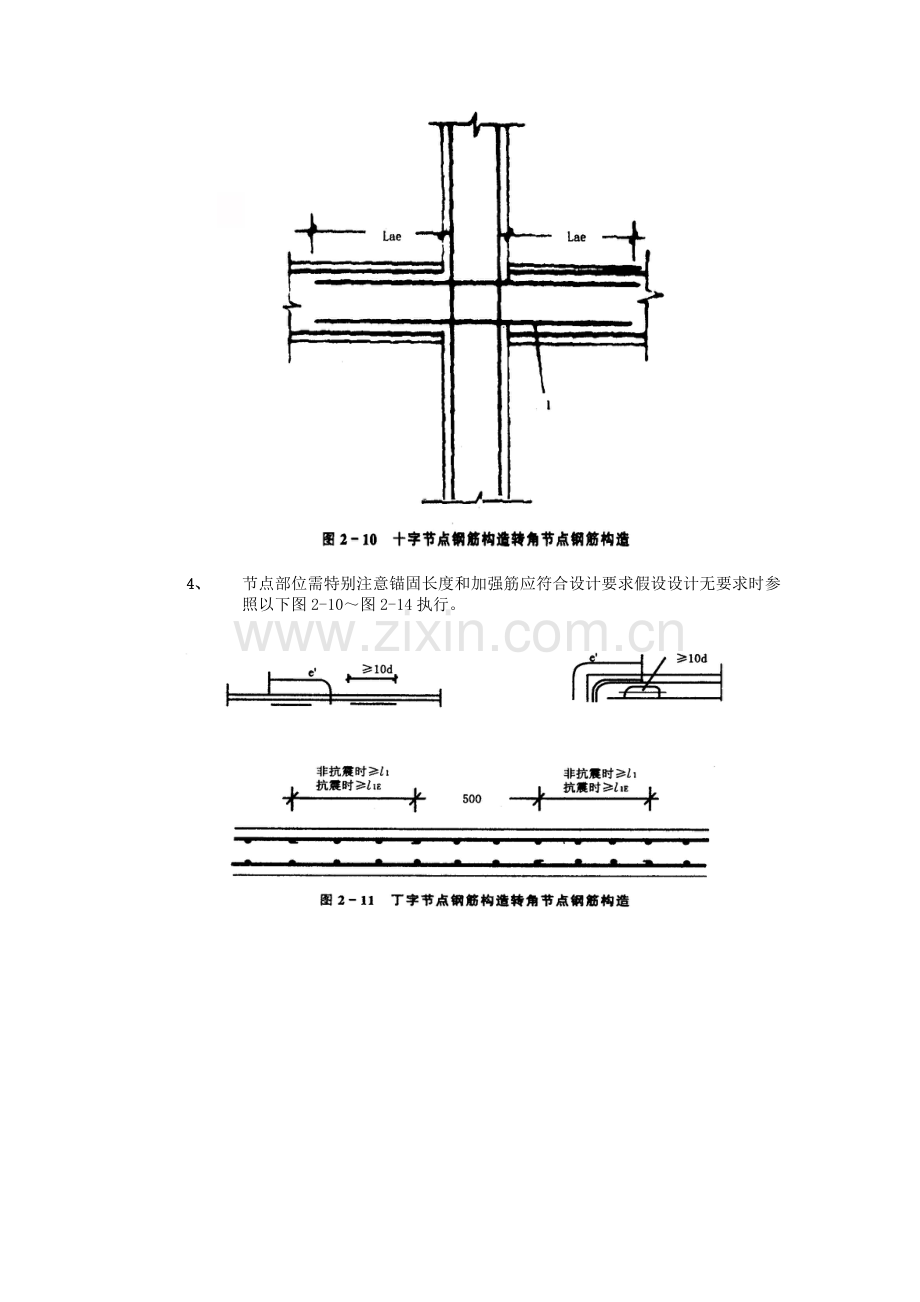

4、 节点部位需特别注意锚固长度和加强筋应符合设计要求假设设计无要求时参照以下图2-10～图2-14执行。
