喷漆、热加工及下料厂房工程监理旁站方案.doc

中国航天科工集团第二研究院
33a喷漆、33b 热加工及下料厂房工程

监 理 旁 站 方 案

编制人： 姜 湧

审批人：

北京京盛工程建立监理有限责任
二零零八年四月

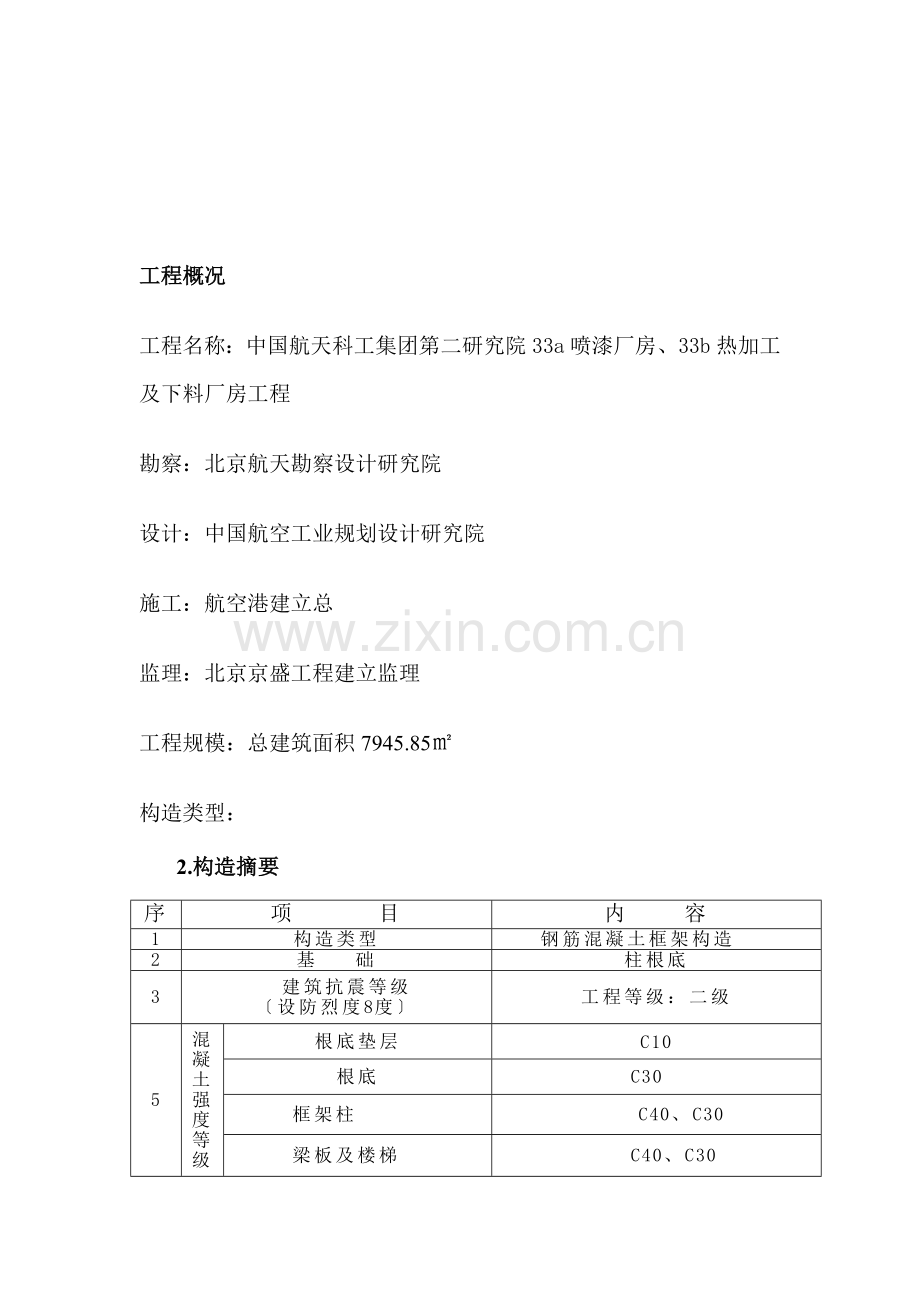

工程概况
工程名称：中国航天科工集团第二研究院33a喷漆厂房、33b热加工及下料厂房工程
勘察：北京航天勘察设计研究院
设计：中国航空工业规划设计研究院
施工：航空港建立总
监理：北京京盛工程建立监理
工程规模：总建筑面积7945.85㎡
构造类型：
2.构造摘要
序
项 目
内 容
1
构造类型
钢筋混凝土框架构造
2
基 础
柱根底
3
建筑抗震等级
〔设防烈度8度〕
工程等级：二级
5
混凝土强度等级
根底垫层
C10
根底
C30
框架柱
C40、C30
梁板及楼梯
C40、C30
6
钢筋
HPB235

HRB335
HRB400
Ф6、Ф8、Ф10
Ф14、Ф16、Ф18、Ф20、Ф22、Ф25、Ф12
Ф14、Ф16、Ф28、Ф20、Ф22、Ф25、Ф12、Ф32、Ф36
7
钢构件
Q235B 级型钢
8
预应力筋

7 15.2
9
防水
4＋3厚SBS改性沥青防水卷材〔聚酯胎Ⅱ型〕、1.5厚聚氨酯防水涂料
10
桩基
CFG桩

3.旁站根据
3.1建立工程有关法律、法规：主要有?建筑法?、?建筑工程理?、?合同法?、?房屋建筑工程施工旁站监理理方法〔〕?
3.2技术、、规程主要有：
?建筑工程资料理规程? 〔DBJ01-51-2002〕 ?建立工程监理规程? 〔DBJ01-41-2002〕?砌体工程施工质量验收规程? 〔DBJ01-81-2004〕?混凝土构造工程施工质量验收规程? 〔DBJ01-82-2005〕?预防混凝土构造工程碱集料反响规程? 〔DBJ01-95-2005〕?建筑工程施工质量验收统一? 〔GB50300-2001〕?地下防水工程质量验收? 〔GB50208-2002〕?屋面工程质量验收? 〔GB50207-2002〕?建筑地基处理技术? 〔JGJ79-2002〕
?建筑地基根底工程施工质量验收? 〔GB50202-2002〕?钢构造施工质量验收? 〔 GB50205-200〕?钢筋机械连接通用技术规程? 〔 JGJ1072003〕
3.3合同：本工程的建立工程监理合同、建筑工程施工合同、各专业分包合同等。
3.4设计：本工程的地质勘察资料、经批准的设计〔图纸、设计说明、设计指定的图集、设计交底、设计变更、经设计确认的工程变更等〕。
3.5施工及监理：本工程的施工组织设计、施工方案和监理规划及监理施行细那么。

4.旁站监理的范围和内容
旁站监理的范围
旁站监理的内容
根底工程
CFG桩
根底及根底拉梁钢筋绑扎
根底混凝土浇注
卷材防水层细部构造处理
土方回填
1.      是否按照技术、、规程和批准的设计、施工组织设计施工。
2.      是否使用合格的材料、构配件和设备。
3.      施工有关现场理人员、质检人员是否在岗。
4.      施工操作人员的技术程度、操作条件是否满足施工工艺要求特殊操作人员是否持证上岗。
5.      施工环境是否对工程质量产生不利影响。
6.      施工过程是否存在质量和平安隐患。对施工过程中出现的较大质量问题或质量隐患旁站人员采用照相手段予以记录。

结
构
工
程
混凝土施工
梁柱节点钢筋绑扎
后浇带施工
钢构造施工
预应力张拉
防
水
工
程
厕浴间防水
屋面防水作业
隐蔽工程的隐蔽过程
全过程跟踪监视
建筑材料的见证和取样
全过程跟踪监视
新技术、新工艺、新材料、新设备实验过程
全过程跟踪监视
监理合同规定的其他应旁站的部位和工序
从其规定
定位放线、沉降观测
旁站监理人员验收
5.旁站监理人员及职责
5.1旁站监理的人员 ：各 专业监理工程师
5.2旁站监理人员的职责
〔1〕检查承包现场理人员、质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况施工现场水、电及道路情况。
〔2〕在现场跟班监视关键部位、关键工序的施工执行施工方案以及工程建立强迫性情况。
〔3〕检查现场建筑材料、建筑构配件、设备和商品混凝土的质量检验等并可在现场监视施工企业进展检验或者委托具有资格的第三方进展复验。
〔4〕做好旁站监理记录和监理日记保存旁站监理原始资料。
6.旁站监理的程序和方式
6.1旁站监理的程序
（1） 对旁站监理人员进展旁站技术交底、装备旁站监理设施。
（2） 承包在需要旁站监理的关键部位、关键工序施工前24小时填写?旁站监理联络单?工程监理部。在上道工序合格的根底上监理以工作联络单形式书面12小时内回复承包。
（3） 工程监理部旁站监理工程师对承包人员、机械、材料、施工方案、平安措施及上一道工序质量报验等进展检查。
（4） 具备旁站监理条件时旁站监理人员按照旁站监理的内容施行旁站监理工作并做好旁站监理记录。
（5） 旁站监理过程中旁站监理人员跟班监视承包对关键部位、关键工序的施工及时发现和处理施工工程中出现的质量问题如发现承包有违背工程建立强迫性行为和平安隐患时有权责承包立即整改发现其施工活动已经或可能危及工程质量的应及时制止并上报；由总监理工程师下达部分停工或采取其他应急措施。
（6） 旁站完毕后旁站监理人员在旁站记录上签字；无旁站监理人员及承包现场质检人员签字不得进展下道工序施工。
6.2旁站监理的方式：采用现场监视、检查的方式
7.施工现场质量检查记录
施工按?建筑工程施工质量验收统一?〔GB50300-2001〕P10表进展填写总监理工程师进展检查并做出检查结。
8.工程旁站监理方案
序
工程旁站监理部位
旁站监理人员
1
桩基施工
专业监理工程师
2
防水层施工
专业监理工程师
3
根底及拉梁钢筋绑扎
专业监理工程师
4
根底部分构造混凝土浇注
专业监理工程师
5
主体构造混凝土浇注
专业监理工程师
6
预应力张拉
专业监理工程师
7
后浇带砼浇注
专业监理工程师
8
构造柱砼浇注
专业监理工程师
9
主体构造钢筋绑扎
专业监理工程师
10
钢构造安装
专业监理工程师
11
肥槽和房心回填土
专业监理工程师
9.建筑材料见证及功能性检验旁站监理方案
序
工作名称
见证人员
1
平安性检验
外墙幕墙龙骨、构造胶、封胶
专业监理工程师
2
主体构造使用钢筋及钢筋机械连接接头、预应力钢绞线、型钢钢材
专业监理工程师
3
砂浆试块、砼试块
专业监理工程师
4
防水材料
专业监理工程师
5
钢筋保护层厚度检测
专业监理工程师
6
二次构造使用水泥、沙
专业监理工程师
1
功能性检验
屋面淋水试验
专业监理工程师
2
外墙幕墙淋水试验及三性试验
专业监理工程师
3
卫生间蓄水试验
专业监理工程师
4
建筑物垂直度、标高、全高测量
专业监理工程师
5
外窗功能检测
专业监理工程师
6
建筑物沉降观测
专业监理工程师

9.1混凝土见证试验方案

序
使用部位
强度等级
试验组数
见证组数
备注
1
柱根底、根底拉梁
C30
7
3

2
框架柱
C30
7
3

C40
32
13

3

梁、板、楼梯
C30
32
13

C40
16
6

合计

94
38

注：用于构造实体检验的混凝土试块全部见证取样。

9.2钢筋见证试验方案
序
部位
级别
规格
用量〔t〕
试验组数
见证组数
1
梁、板
HPB235
6
8
3
2
2
根底箍筋
HPB235
8
63
3
2
3
根底箍筋
HPB235
10
58
3
2
4
根底、板
HRB335
10
78
4
2
5
根底、梁
HRB335
12
8
1
1
6
根底
HRB335
14
47
3
2
7
根底
HRB335
16
11
1
1
8
根底
HRB335
18
9
1
1
9
梁
HRB400
12
15
2
1
10
根底、梁、墙
HRB400
14
21
2
1
11
根底、梁
HRB400
16
30
3
1
12
根底、梁
HRB400
20
25
2
1
13
根底、梁、柱
HRB400
22
70
4
2
14
根底、梁、柱
HRB400
25
81
4
2
15
梁
HRB400
28
55
3
2
16
柱
HRB400
32
48
3
2
17
柱
HRB400
36
80
2
1
注：常规取样组数按3批次钢筋进场考虑

9.3钢筋连接试验方案

序
部 位
接头类型
性能等级
规格
接头数量
取样数量
见证数量
1
柱基、拉梁、柱
直螺纹
Ⅱ级
22
917
2
1
2
拉梁、柱
直螺纹
Ⅱ级
25
1611
3
1
3
拉梁、柱
直螺纹
Ⅱ级
28
1451
3
2
4
柱
直螺纹
Ⅱ级
32

1
1
5
柱
直螺纹
Ⅱ级
36
544
2
2

9.4防水材料试验见证方案

序
部位
材料名称
用量〔㎡〕
试验组数
见证组数
1
屋面
SBS改性沥青4＋3
4600
2
2
2
卫生间
聚氨酯
300
1
1

9.5外墙幕墙试验见证方案

序
部 位
材料名称
使用数量〔t〕
取样组数
见证组数
1
玻璃幕墙
构造封胶
1
1
1
2
铝塑板、玻璃幕墙
耐侯封胶
2
1
1
10、重点旁站部位质量控制要点
10.1CFG桩基工程
1〕、严格控制有效桩长及保护桩长要到达设计标高。
2〕、通过检查钻头土质检查桩头进入持力层深度。
3〕、检查进场的混凝土塌落度、配合比及运输单以控制混凝土质量。
4〕、检查桩基施工记录及现场计量成孔后混凝土灌注时提钻速度来保证混凝土灌注的充盈饱满。
5〕、催促并见证施工现场混凝土试块的留置。
10.2回填土工程
1〕、严格控制填方的基底处理基底处理不合格不得进展下道工序。
2〕、填土料应符合设计质量要求。回填土中的土宜优先利用基槽中挖出的土但不得含有有机杂质使用前应过筛其粒径不大于50MM含水率应符合有关规定。
3〕、施工前应做好程度标志以控制回填土的厚度。
4〕、检查土方的夯实情况。
10.3主要部位钢筋绑扎
1〕柱竖向钢筋位置、数量、规格、品种必须符合要求柱主筋接头位置、接头百分率必须符合要求柱核心区箍筋间距必须符合要求各绑扎点绑扣结实；保护层垫块布置均匀。
2〕、梁主筋数量、规格、品种、间距必须符合要求伸入到支座内的锚固长度必须满足要求非贯穿筋截断位置正确弯起钢筋的弯起点位置正确主筋上下铁接头位置正确加区箍筋间距符合要求各绑扎点绑扣结实；保护层垫块布置均匀。
3〕、板的扣筋、弯起钢筋、负弯矩钢筋不被踩倒马凳摆放均匀板筋伸入墙、梁内长度符合设计要求角部放射筋放置正确；
4〕、主梁、次梁、板交接处受力钢筋放置正确能优先保证主要构造构件的主筋位置；
10.4混凝土浇注
1〕、检查混凝土出罐时的坍落度；
2〕、催促取样人员按规定批量取样做试块；
3〕、混凝土运输、浇注及间歇的全部时间不应超过混凝土的初凝时间；
3〕、检查下料厚度、振捣厚度和振捣间距；
10.5防水卷材施工
1〕、首先检查找平层是否清扫干净基层面是否有空鼓、松动、起砂和脱皮现象阴角及根部位是否进展圆弧处理；
2〕、卷材的基层处理剂是否涂刷均匀无露底透白现象。
3〕、转角处、阴角处卷材加强层是否按要求铺贴。
4〕、卷材的短边和长边的搭接宽度均不应小于100㎜。搭接缝应粘接结实不得有皱折、翘边和鼓包等缺陷。
10.6钢构造焊接
1〕、检查钢构造构件尺寸及安装位置是否符合设计要求：
2〕、检查钢立柱安装垂直度及弯曲矢高是否符合要求；
3〕、查验构件间连接方式是否符合设计要求；
4〕、检查构件焊接人员是否持证上岗是否在证书规定的范围内施焊；
5〕、检查焊接材料与母材的匹配是否符合要求及是否进展烘焙是否有烘焙记录；
6〕、检查构件间焊缝质量是否到达设计要求等级及防腐处理情况；
7〕、检查钢构造防腐、防火涂料的品种、涂饰遍数、涂层厚度是否符合要求；
8〕、螺栓连接不得用气焊开孔或扩孔；
10.7预应力张拉
1〕、检查预应力梁的混凝土强度是否到达设计要求的强度。
2〕、检查张拉设备及计量器具的校验以保证张拉数据准确。
3〕、检查是否按设计及施工方案确定的张拉顺序、张拉方式进展张拉。
4〕、检查张拉应力值是否到达设计要求的数据。
5〕、张拉完成后张拉锚固端的处理是否符合设计要求。
6〕、检查孔道灌浆是否符合设计要求。
11、旁站监理记录
旁站监理记录是监理工程师或者总监理工程师依法行使有关签字权的重要根据。对于需要旁站监理的关键部位、关键工序施工凡没有施行旁站监理或者没有旁站监理记录的监理工程师或者总监理工程师不得在相应上签字。在工程开工验收后监理将旁站监理记录存档备查。

旁 站 监 理 记 录
表B2-23
编

工程名称

日及气候

旁站监理的部位或工序：
旁站开场时间：
旁站监理完毕时间：
施工情况：
监理情况：
发现问题：
处理：
备 注：
承包名称：

质检员〔签字〕

年 月 日
监理名称：

旁站监理人员〔签字〕：

年 月 日
