中旅城二期土方及基坑围护工程监理细则.doc

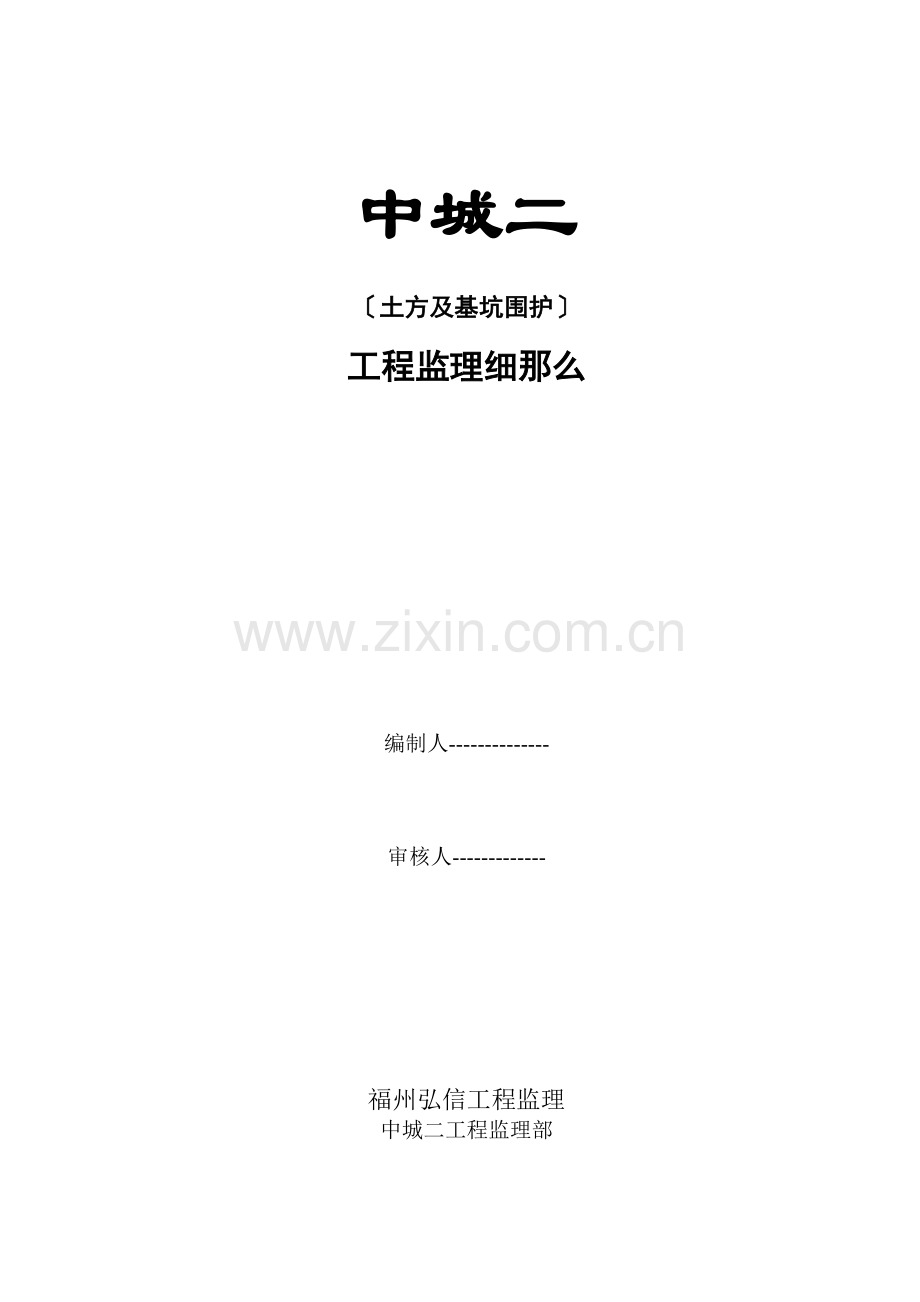

中城二

〔土方及基坑围护〕

工程监理细那么

编制人--------------

审核人-------------

福州弘信工程监理
中城二工程监理部

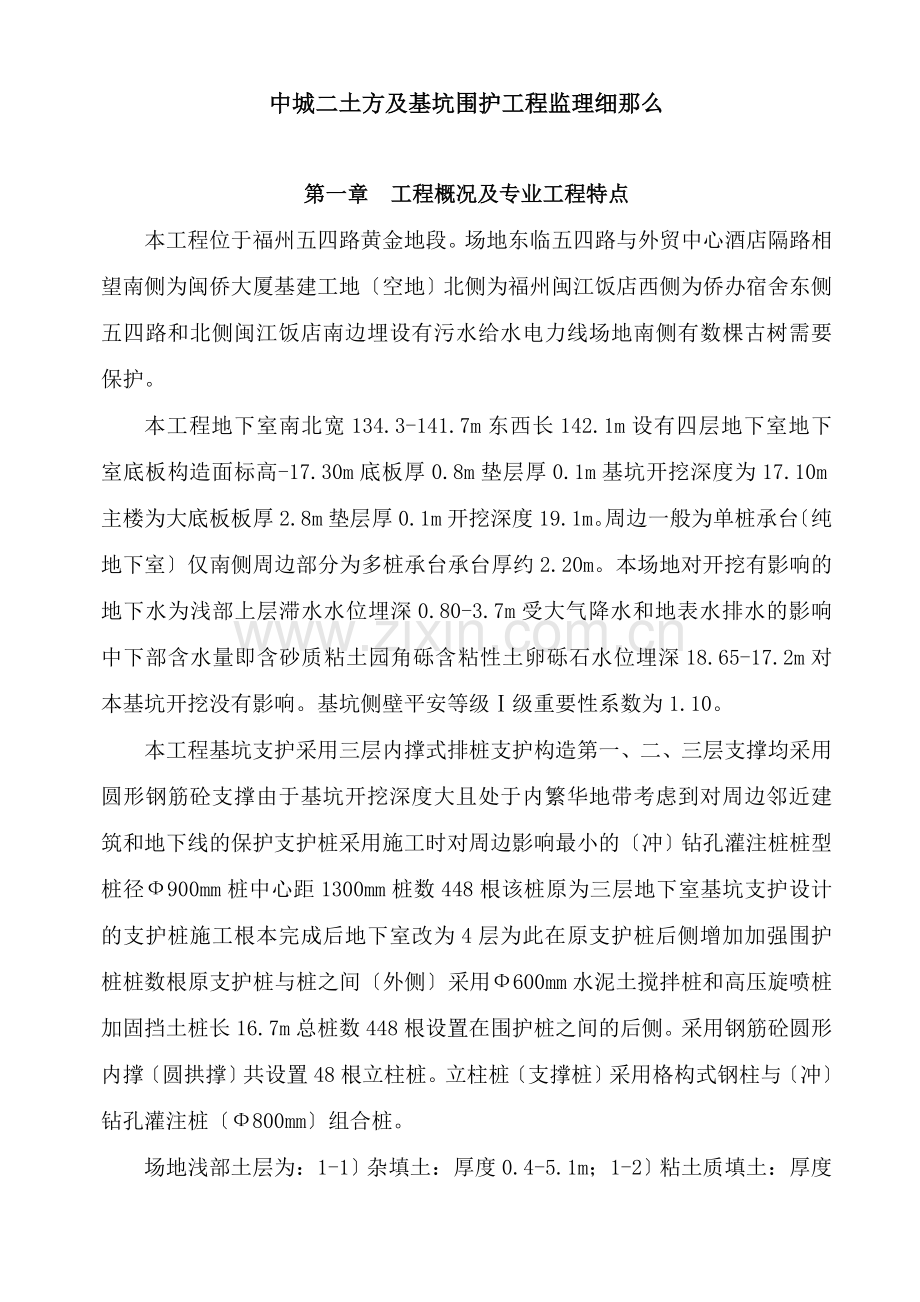

中城二土方及基坑围护工程监理细那么

第一章 工程概况及专业工程特点
本工程位于福州五四路黄金地段。场地东临五四路与外贸中心酒店隔路相望南侧为闽侨大厦基建工地〔空地〕北侧为福州闽江饭店西侧为侨办宿舍东侧五四路和北侧闽江饭店南边埋设有污水给水电力线场地南侧有数棵古树需要保护。
本工程地下室南北宽134.3-141.7m东西长142.1m设有四层地下室地下室底板构造面标高-17.30m底板厚0.8m垫层厚0.1m基坑开挖深度为17.10m主楼为大底板板厚2.8m垫层厚0.1m开挖深度19.1m。周边一般为单桩承台〔纯地下室〕仅南侧周边部分为多桩承台承台厚约2.20m。本场地对开挖有影响的地下水为浅部上层滞水水位埋深0.80-3.7m受大气降水和地表水排水的影响中下部含水量即含砂质粘土园角砾含粘性土卵砾石水位埋深18.65-17.2m对本基坑开挖没有影响。基坑侧壁平安等级Ⅰ级重要性系数为1.10。
本工程基坑支护采用三层内撑式排桩支护构造第一、二、三层支撑均采用圆形钢筋砼支撑由于基坑开挖深度大且处于内繁华地带考虑到对周边邻近建筑和地下线的保护支护桩采用施工时对周边影响最小的〔冲〕钻孔灌注桩桩型桩径Ф900mm桩中心距1300mm桩数448根该桩原为三层地下室基坑支护设计的支护桩施工根本完成后地下室改为4层为此在原支护桩后侧增加加强围护桩桩数根原支护桩与桩之间〔外侧〕采用Ф600mm水泥土搅拌桩和高压旋喷桩加固挡土桩长16.7m总桩数448根设置在围护桩之间的后侧。采用钢筋砼圆形内撑〔圆拱撑〕共设置48根立柱桩。立柱桩〔支撑桩〕采用格构式钢柱与〔冲〕钻孔灌注桩〔Ф800mm〕组合桩。
场地浅部土层为：1-1〕杂填土：厚度0.4-5.1m；1-2〕粘土质填土：厚度1.0-3.3m；1-3〕填砂：厚度0.5-2.9m；1-4〕淤泥质填土：厚度0.3-4.3m；2〕粉质粘土1：厚度0.3-1.3m；3〕淤泥：厚度7.6-17.8m；4〕粉质粘土2：厚度0.6-11.8m；5〕淤泥质土：厚度1.2-14.2m；6〕粉质粘土3：厚度0.2-6.6m。
第二章 监理工作根据
1、建立工程有关法律、法规：?建筑法?、?建筑工程理?、?合同法?、?房屋建筑工程施工旁站监理理〔〕?等。
2、技术、、规程：?建立工程监理?〔GB50319-2000〕、?建筑工程施工质量验收统一?〔GB50300-2001〕、?建筑地根底工程施工质量验收?〔GB50202-2002〕、?建筑基坑支护技术规程?〔JGJ120-99〕、?建筑基坑工程技术?〔YB9258-97〕。
3、合同：本工程的建立工程监理合同、建筑工程施工合同。
4、设计：本工程的地质勘察资料、经批准的设计〔图纸、设计说明、设计指定的图集、设计交底、设计变更、经设计确认的工程变更等〕。
第三章 监理工作流程
进度控制和控制在?监理规划?中有详细交待本细那么重点说明质量控制。
根据工程施工形成的时间把质量控制分成事前控制、事中控制、事后控制三个阶段。
1、事前质量控制
1.1、熟悉和掌握质量控制的技术根据、强迫性条文、施工图纸。
1.2、对工序活动的重要部位或薄弱环节事先分析影响质量的原因并提出相应的预控措施。
1.3、审查施工组织设计或方案审查进场的施工机械设备的规格、性能和数量是否满足施工方案的要求。
1.4、审查施工的质量保证体系和质量理检查制度、质检人员到位情况。
1.5、原材料、半成品等的质量控制：
监理人员在现场见证取样跟踪送检材料检验不合格和保证资料不全的不准使用并限时清退出现场。
1.6、参加由业主组织的图纸会审和设计交底充分理解设计意图并把图纸的疑难问题解决在施工前。
1.7、审查并复核基坑测量放线。
1.8、质量的事前控制流程见图。

提供：
1、 建筑施工答应证
2、 红线图
3、 施工合同书
建立
1、施工组织设计已审查通过
2、设计技术交底、图纸会审完成
3、建筑材料检验合格已到场
4、施工机械已经到位
5、测量放线、核对无误
施工
开工
施工
开工前的准备工作完成在业主同意后下达开工
总监理工程师
进入工序施工
施工
Y
Y
Y

图一 质量的事前控制流程图
2、事中质量控制
2.1、工序〔分项工程〕检查验收：
坚持上道工序不经检查或检查不合格不准进展下道工序的原那么。上道工序完成后先由施工进展自检、专职检合格后填报工序〔分项工程〕报验申请表现场监理工程师到现场检查。监理工程师复检合格后签署认可进入下道工序。其流程如图二：

监理工程师巡视、旁站检查、见证取样、平行检测

工序施工
施工
工序完工自检合格报自检资料并附材质检测提出报验申请
施工
监理工程师复检合格签字验收
监理
进入下一道工序
施工
N

图二 工程质量事中控制流程图
2.2、隐蔽工程检查验收：
隐蔽工程在隐蔽前先由施工自检、专职检合格后填报工程隐蔽验收单现场监理工程师到现场会同检验。检验合格后签署认可〔图三〕。
监理人员旁站隐蔽过程

隐蔽工程完成自检合格填写隐蔽工程记录并附相应材质证明、检测
施工
监理工程师核查隐蔽内容现场检查、复核合格后签认
施工
隐蔽上道工序进入下一道工序
专业监理工程师
N
Y
整改或返工
监理工程师

图三 隐蔽工程验收程序图
2.3、基坑应急预案控制程序：
、施工方案中应包括应急预案；
、按应急预案储藏各种应急物质；
、根据基坑监测发出的预警或现场发现的险情迹象采取应急措施；
、监理人员旁站监视处理直至脱险；
、做好应急处理记录及有关资料。
3、质量的事后控制
3.1、土方及基坑围护工程按照设计图纸完成施工自检合格后提交监理验收监理复检认可后提请建立方组织设计、勘察等共同验收。
3.2、基坑尺寸标高满足设计要求基坑监测数据证明基坑支护稳定排水降水系统运行正常符合要求。
3.3、土方及基坑围护工程验收时应提交以下资料：
、测量放线平面图；
、原材料质量合格证及现场抽样检测资料；
、土方开挖、回填围护桩、水泥搅拌桩、高压旋喷桩、支撑桩砼施工记录；
、基坑围护监测；
、隐蔽工程验收记录；
、砼试块抗压试验单；
、设计变更单；
、事故处理记录及有关；
、其它资料。

第四章 监理工作的目的及控制要点
1、本分项工程监理工作目的
按照?监理规划?制定的本工程监理工作总目的的要求本分项工程监理工作目的如下：
质量目的：土方及基坑围护工程质量合格具备足够的围护地下室平安施工功能；
进度目的：满足施工总进度及围护分项工程的节点进度；
目的：不打破本分项工程的合同价；
平安目的：平安无事故。
2、本分项工程监理工作的控制要点
2.1、材料要求
所有材料都必须具备出厂合格证并做好见证取样工作严格遵循先检后用的原那么其中水泥、钢材是必检工程。
2.2、施工质量控制
2.2.1、围护桩、支撑桩质量控制：本工程基坑围护桩、支撑桩采用钻孔灌注桩详细质量控制详见?钻孔灌注砼工程桩?监理细那么。
2.2.2、腰梁、环梁、支撑梁质量控制：
.1、施工工艺流程
腰梁、环梁、支撑梁底浇筑垫层混凝土浇筑
侧模安装

浇筑梁砼

拆 模

养 护

钢筋制作绑扎
桩顶浮浆和主筋处理

.2、桩顶浮浆和主筋处理
在土方开挖到设计标高后应及时去除支护桩桩顶的浮浆松软层和主筋上的粘土凿除多余的砼保证支护桩的主筋锚入压顶圈梁长度为30d。
.3、腰梁、环梁、支撑梁底混凝土垫层浇筑
由于腰梁、环梁、支撑梁是支撑在刚开挖的土层上为了减少沉降和构造变形应将刚挖开的梁基槽底土方用铁锹平整拍实并按照设计要求浇筑垫层混凝土宽为梁宽加200mm控制好标高用平板振动器振实梁跨度较大的可按0.1～0.3起拱。
钢筋绑扎之前按照图纸会审纪要要求铺设塑料薄膜或卷材以把垫层与腰梁、环梁、支撑梁隔开土方开挖时可以容易脱落保证现场施工平安。
.4、钢筋制作绑扎
.4.1、钢筋制作
2．.1.1、本工程所用的各种规程的钢材均应有出厂合格证及检验钢筋外表或每捆〔盘〕钢筋均应有标志进场时应按批量及直径分批检验与堆放检验内容包括对钢筋的标志外观的检查并按现行有关规定见证取样并送检合格前方可使用。
2．.1.2、钢筋制作时应严格按配筋图计量下料按设计要求钢筋接在同断面不应超过钢筋总数的50在任一焊接接头中心至长度为钢筋直径35d且不小于500mm的区段内同一根钢筋不得有两个接头。
2．.1.3、圈梁、腰梁、环梁支撑梁钢筋锚固长度均为40d,主筋保护层均为35mm。
.4.2、钢筋绑扎
根据设计要求圈梁、腰梁外侧主筋可在支撑与支座处三分之一范围搭接搭接采用焊接焊缝长度应≥10d内侧主筋可在支撑梁支座处搭接搭接长度应≥40d；环梁主筋的内外侧搭接位置与圈梁、腰梁相反。支撑梁的上主筋可在跨中三分之一范围内搭接采用焊接时搭接长度10d〔单面〕或≥5d〔双面〕其下主筋可在立柱处搭接搭接长度应≥40d。
圈梁、腰梁、环梁支撑梁分两个施工段同时施工施工段与施工段交接处需预留插筋并根据数量分两次搭接。
钢筋保护层厚度35mm所有的钢筋保护层均应采用成品塑料垫块内埋铁丝规格40×40厚度同保护层其间距应在1m之内。
在圈梁边〔距梁边线100mm〕每隔3m预埋Φ16(L=200mm@3000)短筋作为防护栏杆焊接件使用。
.5、圈梁、腰梁、环梁支撑梁模板安装及混凝土浇筑
.5.1、圈梁、腰梁、环梁支撑梁筋绑扎完毕验收后在混凝土垫层上根据设计图纸尺寸配制、安装模板横楞采用50×100木方@≤400mm纵楞采用50×100木方间距@800mm；梁中间设一道M12对拉螺栓@800梁面采用50×100木方加固@1000两侧采用50×100木方加固@1500斜向布设支撑于坚实土面上。
.5.2、砼振捣采用插入式振动器施工振动棒的插入间距为500mm每振点的振捣延续时间应使砼外表呈现浮浆和不再下沉为止。
.5.3、支撑梁、压顶梁、腰梁施工缝位置留置在位于两施工区交接处且在支撑梁、压顶梁、腰梁连接处断面在2m以上位置施工缝为启口缝用铁丝网围挡成型后外表予以凿毛。
.5.4、砼浇筑时应按规定制作试块并多做一组同条件养护待土方开挖之前进展试压到达设计要求强度的80％前方可进展土方开挖。
.5.5、施工时不得在支撑梁上堆放东西或车辆碾压。
、土方开挖质量控制：
.1、本工程土方开挖特点：
.1.1、本工程地下室基坑面积大地下室共四层基坑开挖深度达17.1m部分到达19.1m土方开挖量大。现场采用机械开挖为主人工进展修边、修底为辅。基坑内设置施工临时车行钢桥作为运输土方的主要通道〔详细栈桥质量控制详见?施工车行钢桥监理细那么?〕。
.1.2、本工程地下室单层面积大圈梁、支撑梁、腰梁、环梁随土方的开挖穿插施工由于基坑内支撑采用三层圆形钢筋混凝土支撑故必须等上述梁混凝土强度均到达80％后才能进展下面的土方开挖。
.1.3、土方开挖采取先开挖四周网格内支撑土方随即进展支撑梁施工在支撑梁养护内开挖圆内土方栈桥随支撑进度跟进施工每层开挖顺序从基坑四周向逐渐开挖退土方向从开挖处向施工栈桥方向进展。
.2、土方开挖质量控制要点：
根据本工程土方开挖的特点土方开挖过程中应注意控制以下几点：
.2.1、土方开挖前必须对排水、煤气、电力、电缆等地下线进展调查摸清其位置做好保护工作。
.2.2、土方开挖必须放坡且要分层、平衡开挖严禁一次开挖且顺一边开挖。
.2.3、为确保土方对称均匀开挖每一层土方开挖均由基坑四周〔四个施工段〕同时向中间开挖然后利用栈桥把土方外运至场地外。同时栈桥以外土方需垫砖渣或铺钢板作为车辆行走支路。
.2.4、工程采用机械开挖为主人工挖土为辅机械开挖时注意挖铲不得碰撞围护桩、支撑桩防止围护桩、支撑桩及工程桩受到破坏机械设备必须顺着一边走不许来回碾压使工程桩压扁坑壁及支撑桩应保存300mm厚土层用人工去除浮土。
.2.5、人工开挖承台土方严禁用机械开挖承台土方。
.2.6、土方开挖施工间严禁利用程度支撑作为施工栈道严禁在程度支撑上堆放重物严禁临空碾压支撑梁。
.2.7、在平面和空间上存在支撑梁的位置施工过程严禁大型机械靠近作业。严禁将其作为土方外运通道。
.2.8、挖出的土方应及时当班运走当班不能运走时应停顿开挖严禁将土方堆放于基坑附近四周造成围护桩负荷的增加假设少量临时堆载不能超过15Kpa。
、降水、排水质量控制
.1、基坑四周应设置排水沟〔坡度0.05％排水口设在东北、东南两侧〕及集水井以排除地表滞水集水井根据地形采用水泵或自然排除。
.2、基坑内在开挖过程中应设置临时排水沟〔或盲沟〕并在开挖处坑底〔间隔20m〕设置假设干集水井采用潜水泵抽水明沟和集水井随土方开挖深度加深抽水排到坑外明沟经集水井沉淀后排入政下水道。
.3、本工程南面紧邻闽侨大厦由于闽侨大厦地下室基坑支护、土方开挖完后停顿施工目前基坑装满地表水。本工程地下室基坑与闽侨大厦地下室基坑相距不到20m所以本工程基坑开挖后闽侨大厦基坑地表水可能浸透过来影响施工。因此本工程在土方开挖过程及底板施工过程应根据实际渗水情况在土方开挖过程及底板施工过程沿南侧基坑边底面设置相应的截水沟把浸透过来的地表水引入集水坑再通过水泵抽至基坑顶排水系统经沉淀池排入政网必要时根据实际情况采取堵水措施。
.4、详细做好现场排水和水位记录及施工日志；
、支撑撤除及土方回填质量控制
.1、地下室底板承台施工完毕后在底板与围护桩之间浇筑500厚C25素砼隔板当混凝土到达设计强度的80％后撤除第三道支撑然后施工第四、第三层地下室然后按照设计要求做好外墙防水然后回填土方分层夯实在地下室三层顶板处于外墙间浇筑300厚素混凝土隔板。
.2、当地下室三层顶板及隔板混凝土到达设计强度的80％后撤除第二层内支撑进展二层地下室构造施工强度到达设计要求后做好外墙防水然后分层回填土方回填高度在相应楼板面下300mm处然后浇筑300厚C25素混凝土隔板待其强度到达设计强度的80％前方可撤除第一层钢筋混凝土内支撑。
.3、当地下室楼板施工完毕强度到达设计要求后再进展回填夯实。
.4、每次回填应沿基坑四周均匀回填分层夯实每层厚度小于300mm回填应与地下室外墙施工时配合建筑施工防水。
.5、填土土料应到达设计要求；
.6、回填时应分层夯实分层抽检压实系数实度到达设计要求；
.7、土方回填质量检验如表四：
土方回填质量检验
工程
允许偏向或允许值
桩基基坑基槽
挖方场地平整
沟
地〔路〕面基层
人工
机械
标高
-50
±30
±50
-50
-50
分层压实系数
设计要求
回填土料
设计要求
分层厚度及含水量
设计要求
外表平整度
20
20
30
20
20

第五章 基坑开挖监控

1、本工程基坑监测的主要内容
1.1、桩身变形〔侧斜〕：用测斜埋入围护桩中监测桩身变形共18＋4＝22个测斜点。
1.2、支护桩桩身应力〔3根桩〕与支撑梁钢筋应力〔每层支撑5各断面〕监测。
1.3、支撑梁立柱沉降观测；支撑梁立柱位置埋设测点用精细水准仪监测立柱沉降
1.4、临近建筑物沉降、倾斜观测；距基坑坑边30m范围内建筑每座建筑设置6～8个测点。
1.5、基坑周边〔道路、地下线〕地面程度监测；沿马路每15～20m布一个测点。
1.6、地下水位监测布置4个测点每边一个。
2、基坑检测的监理内容：
2.1、基坑开挖前应作出系统的开挖监控方案监控方案应包括监控目的、监测工程、监控值、监测及精度要求。监测点的布置、监测周、工序理和记录制度以及信息反应系统等。
2.2、监测点的布置应满足监控要求。
2．3、位移观测基准点数量不应少于两点且应设在影响范围以外。
2.4、监测工程在基坑开挖前应测得初始值且不应少于两次。
2.5、桩身程度位移允许值35mm周边建筑沉降允许值20mm地面程度位移允许值20mm。
2.6、基坑监测工程的监控值应根据监测对象的有关及支护构造设计要求确定。
2.7、各项监测的时间间隔可根据施工进程确定。当变形超过有关或监测结果变化速度较大时应加观测次数。当有事故征兆时应连续监测。
2.8、支撑撤除前后应咨询监测有关监测数据然后根据监测情况确定撤除支撑的顺序或时间。
2.9、监测时间从开挖开场至主体构造施工至地下室顶板封底及底板施工完成后可加大监测的时间间距。
2.10、工程完毕时应提交完好的监测内容应包括：
、工程概况
、监测工程和各测点的平面和立面布置图
、采用仪器设备的监测
、监测数据处理和监测结果过程曲线
、监测结果评价。

第六章 基坑开挖的应急控制措施
土方开挖有时会引起围护或临近建筑物、线等产生一些异常现象因此需要配合施工人员及时进展处理以免产生大祸。催促施工方做好预防措施储藏各种应急物质。
1、支护变形预警要求：
当出现以下情况之一时应立即假设情况比拟严重应立即停顿施工并对基坑支护和周边已有建筑〔或构筑物〕采取应急措施：
1．1、基坑支护构造的程度位移大于基坑开挖深度的1/300或程度位移速率已连续三天大于3mm/天。
1.2、基坑支护构造的支撑体系中有个别构件出现应力骤增、压曲、断裂、松弛等现象。
1.3、基坑底部或周围土体出现可能导致剪切破坏的迹象或其他可能影响平安的征兆如涌土、隆起、陷落。
1.4、场地周围建筑物的不均匀沉降或倾斜大于规定的允许值或建筑的倾斜速率已连续三次大于0.0001H/天其中H为建筑高度。
1.5、场地周围地面出现宽度大于10mm的裂缝且裂缝尚可能开展。
1.6、 监测值大于规定的允许值的80％。
2、应急预案：
2.1、当支护构造变形过大或出现其他破坏征兆时采用反压护土坑内堆袋抢险采用增加设置支撑和坑内支撑等措施。
2.2、在挖至第二层土方以下后场地内要保证有二台挖土机、50人可以随时调用如发现开挖后坡顶位移有呈增大〔超过规定值〕且不收敛立即用挖土机挖土向坡角回填反压直到位移稳定后再采取加固措施而后再继续开挖当挖至最后一层且挖土机已推出场地无法用挖土机挖土回填反压时那么用砂袋回填反压〔平时准备好2000个纺织袋其中500个预先装好砂〕。
2.3、临近建筑物与线异常的处理建议采用如下措施：
、对建筑物的沉降控制一般采用跟踪注浆法如情况危及条件又答应可考虑人员疏散。
、对基坑周围线保护的应急措施一般可采取以下：当地下线分开基坑较远时设置封闭桩或开挖隔离沟当地下线离基坑较近时可采用线架空的。

第七章 基坑土方开挖阶段平安控制
平安与质量、进度之间是统一的关系平安工作搞好有利于施工人员安心施工精心操作保证施工质量同时可以加快施工进度因此监理人员应催促施工严格按照规程的要求进展操作详细应做到以下几点：
1、监理人员巡视、检查工程发现平安隐患时立即施工整改。
2、在周例会上强调平安消费工作做到警钟常鸣。
3、定组织平安消费大检查彻底查处平安隐患并限整改。
4、对施工的平安理工作、平安保证体系、平安消费方案认真检查把关施行予控。
5、催促施工健立健全平安消费责任制明确工程平安消费责任人健立平安消费台账。并检查其各种记录。
6、要求施工做好平安教育工作施行三级平安教育加强施工人员平安意识。
7、要求所有进出施工现场人员必须戴好平安帽。施工现场不得有小孩和闲杂人员进出。
8、检查施工用电是否采用TN-S系统对施工配电箱保护装置进展检查要做到三级配电、三级保护为保证间施工平安施工现场必须装备足够的照明灯具。
9、对深基坑支护及土方开挖施工方案要求施工按有关平安规定组织有关专家进展可行性认证。
10、催促施工对深基坑支护及土方开挖：做好平安围护防护工作作业人员上下平安通道的设置工作及各项平安戒备工作昼值班等。严禁施工人员在坑底坑壁下休息。
11、在深基坑支护及土方开挖时催促施工或其他监测对其坑壁、土体、邻近线严格按监测施工方案进展详细监测亲注意其位移、裂缝情况发现异常现象应及时向专业监理工程师或总监催促施工组织有关人员及时采取应急处理。
12、催促施工按消费理的要求制定平安应急救援预案并落实各项措施。

福州弘信监理工程
　　　　　　　　　　　　　　　　　　　　　中城二工程监理部
　　　　　　　　　　　　　　　　　　　　　二00八年六月
