*************物业有限公司作业文件

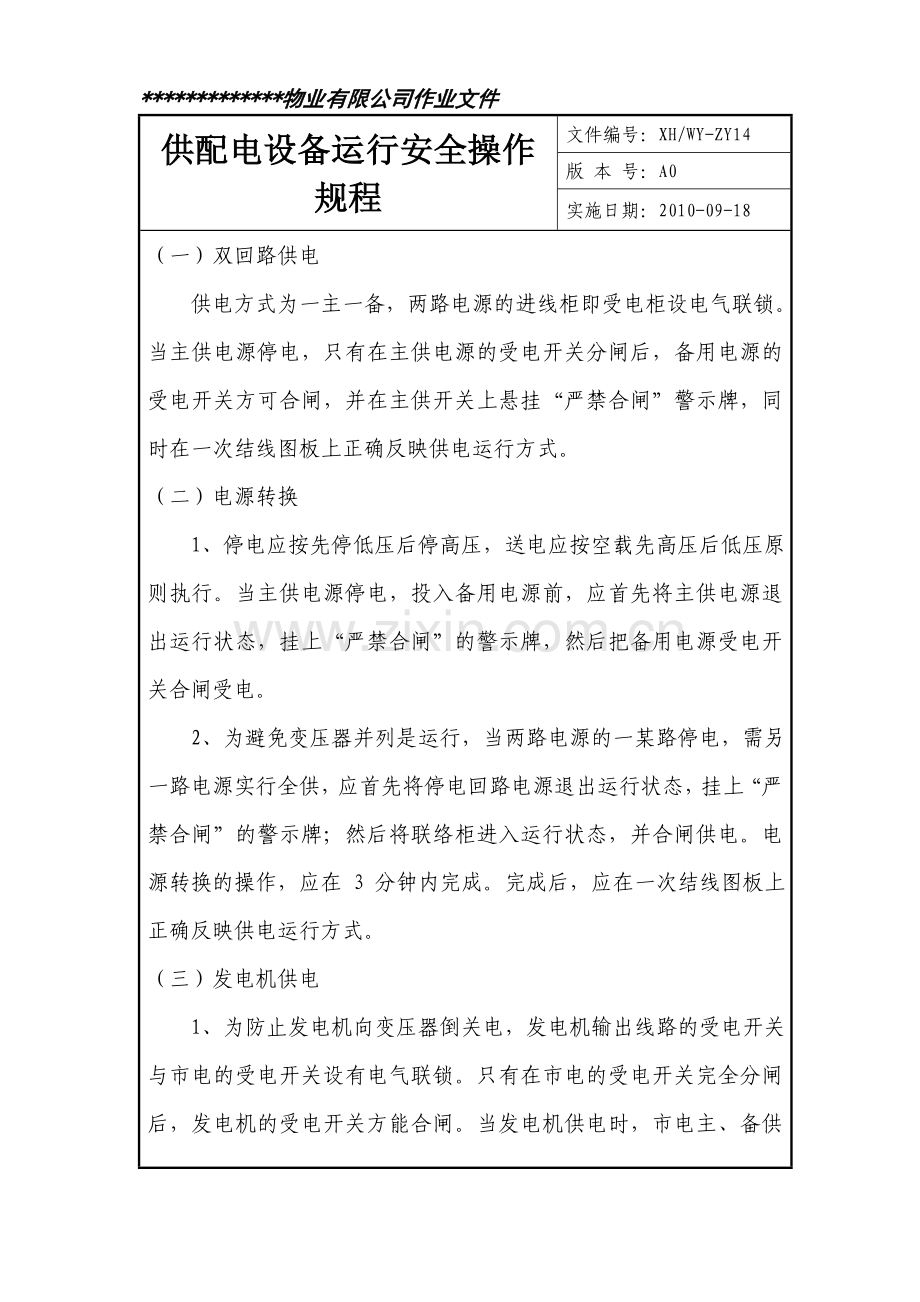

供配电设备运行安全操作规程
文件编号：XH/WY-ZY14
版 本 号：A0
实施日期：2010-09-18
（一）双回路供电
供电方式为一主一备，两路电源的进线柜即受电柜设电气联锁。当主供电源停电，只有在主供电源的受电开关分闸后，备用电源的受电开关方可合闸，并在主供开关上悬挂“严禁合闸”警示牌，同时在一次结线图板上正确反映供电运行方式。
（二）电源转换
1、停电应按先停低压后停高压，送电应按空载先高压后低压原则执行。当主供电源停电，投入备用电源前，应首先将主供电源退出运行状态，挂上“严禁合闸”的警示牌，然后把备用电源受电开关合闸受电。
2、为避免变压器并列是运行，当两路电源的一某路停电，需另一路电源实行全供，应首先将停电回路电源退出运行状态，挂上“严禁合闸”的警示牌；然后将联络柜进入运行状态，并合闸供电。电源转换的操作，应在 3 分钟内完成。完成后，应在一次结线图板上正确反映供电运行方式。
（三）发电机供电
1、为防止发电机向变压器倒关电，发电机输出线路的受电开关与市电的受电开关设有电气联锁。只有在市电的受电开关完全分闸后，发电机的受电开关方能合闸。当发电机供电时，市电主、备供受电开关应退出运行状态，并分别悬挂“严禁合闸”的警示牌。

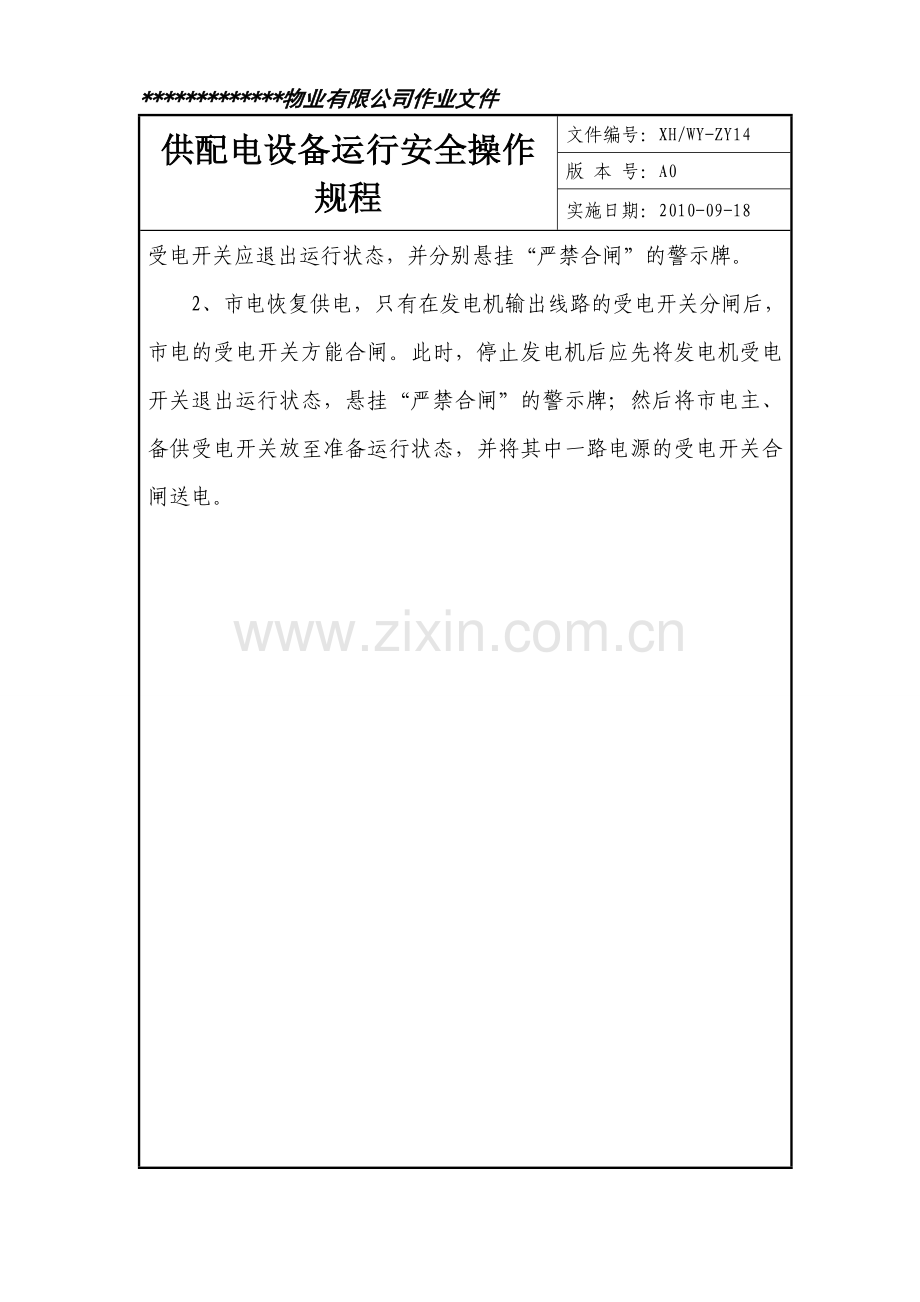

2、市电恢复供电，只有在发电机输出线路的受电开关分闸后，市电的受电开关方能合闸。此时，停止发电机后应先将发电机受电开关退出运行状态，悬挂“严禁合闸”的警示牌；然后将市电主、备供受电开关放至准备运行状态，并将其中一路电源的受电开关合闸送电。
