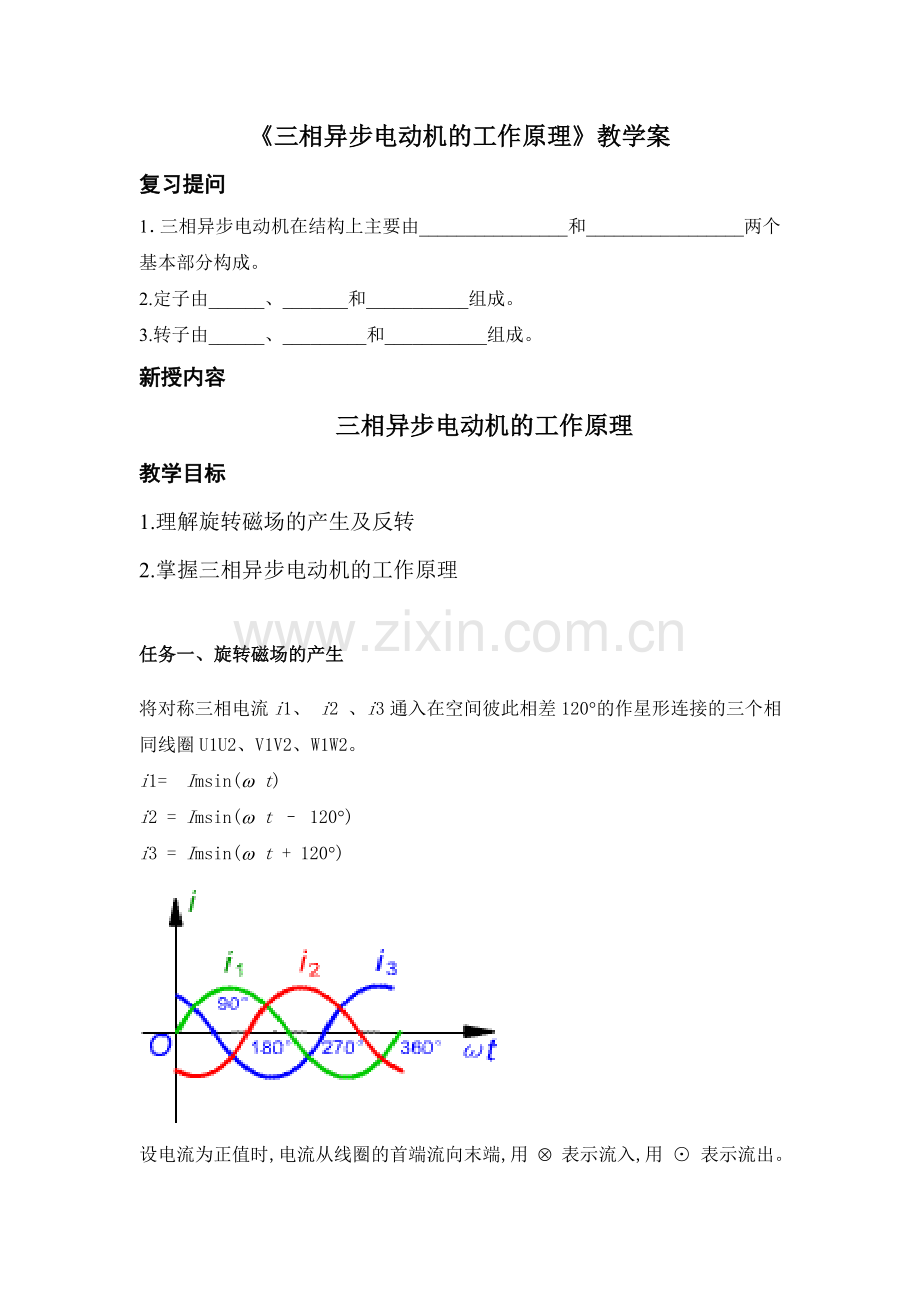

《三相异步电动机的工作原理》教学案
复习提问
1．三相异步电动机在结构上主要由________________和_________________两个基本部分构成。
2.定子由______、_______和___________组成。
3.转子由______、_________和___________组成。
新授内容
三相异步电动机的工作原理
教学目标
1.理解旋转磁场的产生及反转
2.掌握三相异步电动机的工作原理

任务一、旋转磁场的产生

将对称三相电流i1、 i2 、i3通入在空间彼此相差120°的作星形连接的三个相同线圈U1U2、V1V2、W1W2。
i1= Imsin(w t)
i2 = Imsin(w t – 120°)
i3 = Imsin(w t + 120°)

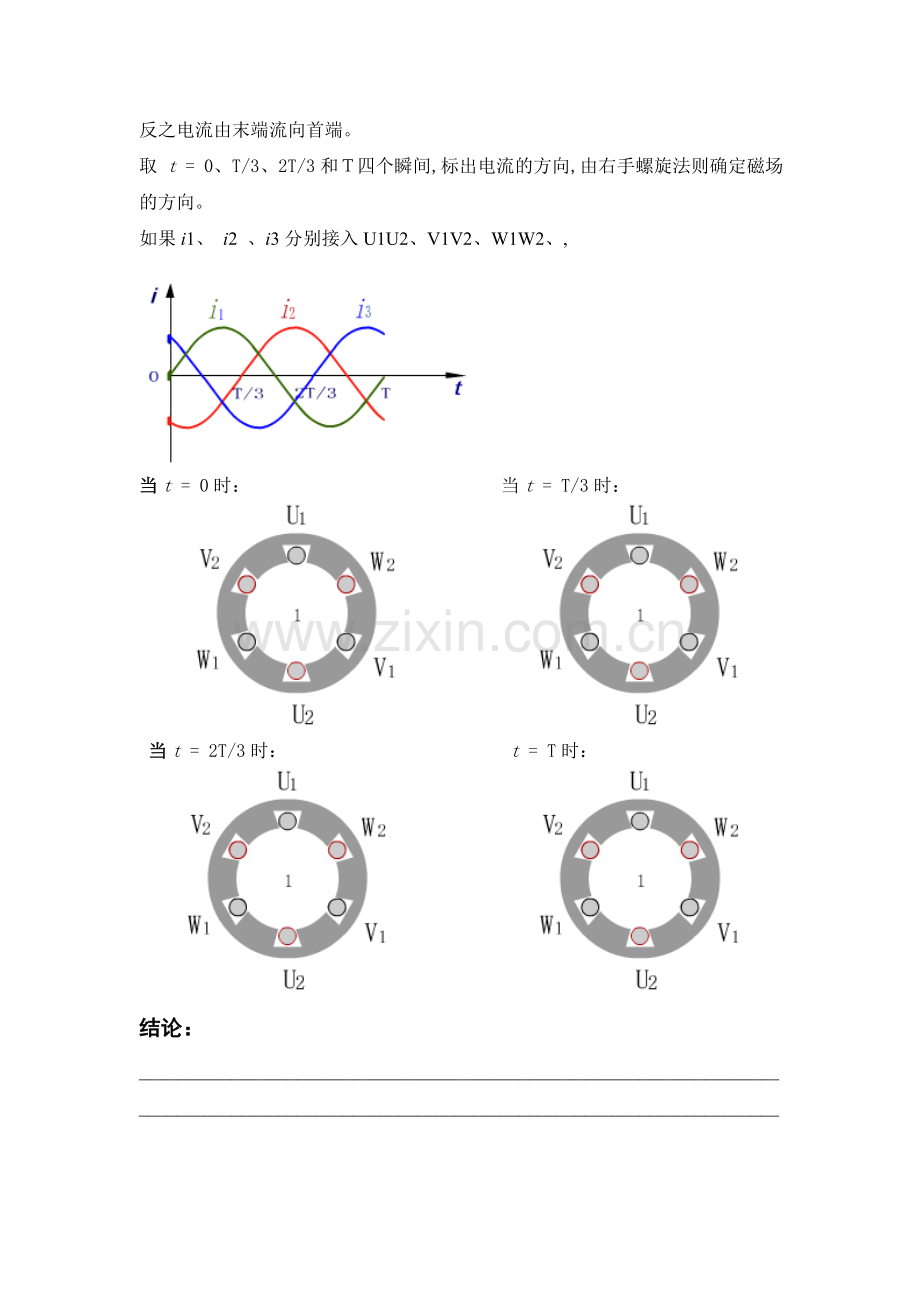

设电流为正值时,电流从线圈的首端流向末端,用 Ä 表示流入,用 ⊙ 表示流出。反之电流由末端流向首端。
取 t = 0、T/3、2T/3和Ｔ四个瞬间,标出电流的方向,由右手螺旋法则确定磁场的方向。
如果i1、 i2 、i3分别接入U1U2、V1V2、W1W2、,

当t = 0时： 当t = T/3时：

当t = 2T/3时： t = T时：

结论：
__________________________________________________________________________________________________________________________________________

任务二、旋转磁场的反转
如果i1、 i2 、i3分别接入U1U2、 W1W2、 V1V2,磁场将怎样旋转呢？

当t = 0时： 当t = T/3时：

当t = 2T/3时： t = T时：

实现旋转磁场的反转的方法：
_____________________________________________________________________
问题思考：
如果三相异步电动机的定子接入三相电源,则转子将处于一个旋转的磁场当中,会产生什么效果呢？
_____________________________________________________________________
三相异步电动机工作原理:
_______________________________________________________________________________________________________________________________________________________________________________________________________________
“异步”含义:__________________________________________________________
课后作业
1、产生旋转磁场的条件是什么？
2、实现旋转磁场反转的方法是什么？
3、三相异步电动机“异步”的含义是什么？
