芜湖新兴三山工业区高线水工程PLC自控系统 技术协议

芜湖新兴三山工业区高线水工程
自控系统采购

技 术 协 议

买方：北京能泰高科环保技术股份有限公司
卖方：山东。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
日期：2011年12月23日

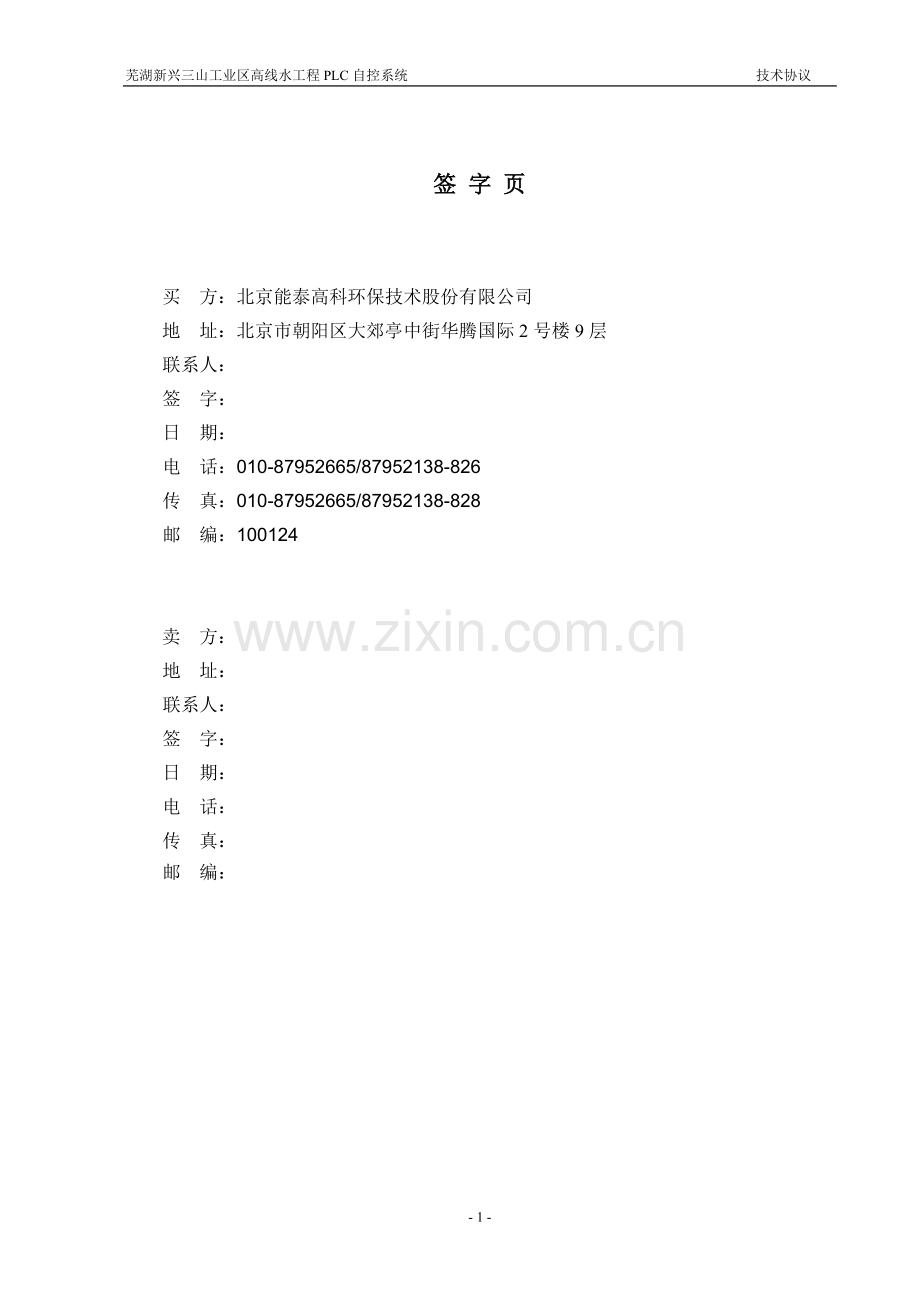

签 字 页

买 方：北京能泰高科环保技术股份有限公司
地 址：北京市朝阳区大郊亭中街华腾国际2号楼9层
联系人：
签 字：
日 期：
电 话：010-87952665/87952138-826
传 真：010-87952665/87952138-828
邮 编：100124

卖 方：
地 址：
联系人：
签 字：
日 期：
电 话：
传 真：
邮 编：

目 录

一、总则 - 3 -
二、系统构成 - 3 -
三、执行标准 - 4 -
四、技术参数 - 4 -
五、技术要求 - 5 -
六、防雷接地 - 7 -
七、设备检测及保修服务 - 7 -
八、技术文件 - 7 -
九、包装运输 - 8 -
十、供货依据 - 8 -

一、总则
本控制系统为芜湖新兴三山工业区高线水系统工程--联合泵站提供高效、可靠的运行控制和生产任务调度。主要受控设备有净环供水泵、加热炉净环供水泵、净环旁滤供水泵、净环冷却塔、浊环冷却塔及各种电动阀门，并采集其运行状态。
1、本技术协议提出的要求是最低限度的，并未对一切细节做出规定，也未充分引述有关标准和规范的条文。卖方保证提供符合本技术协议书和国家标准、相关国际标准要求的全套优质产品及相应的服务。对国家有关安全、环保等强制性标准，均要满足其要求。本技术协议所引用的标准如与卖方执行的标准不一致时，按较高的标准执行。
2、买、卖双方严格遵守本技术协议，如一方提出某些修改要求，需以书面形式提出并征得双方同意，且不产生商务费用。
3、卖方保证所提供的所有设备及部件均为全新、先进、可靠、完整的且组合布置合理；
4、卖方必须对所提供的设备提供技术服务、工程服务、包装运输、开箱检验、安装指导、现场调试等，直到设备投入运行等各个环节负完全责任。卖方对设计方提供的资料的确认，并不能免除或者减轻卖方对技术协议所有条款应负的责任。
5、卖方保证所供设备使用的零件或组件具有良好的互换性。
6、技术协议、图纸等数据前后不一致时，已有利于买方的数据为有效数据，但不发生商务变化。
二、系统构成
系统由在线不间断电源（UPS）、中控室监控计算机、数据采集控制设备（PLC柜）、网络通讯设备（带光口交换机）等构成。UPS为整个监控采集系统提供不间断电源，以防止突然断电造成的数据丢失。监控计算机负责监控整个系统运行过程，并提供实时数据、历史数据查询功能。数据采集控制设备（PLC柜）由CPU单元及现场PROFIBUS总线从站单元组成，CPU通过集成的通讯功能及PROFIBUS通讯接口，与现场PROFIBUS从站通讯，采集现场数据，并通过用户程序控制现场设备。交换机则保障PLC与监控计算机流畅通讯，并可将本系统无障碍接入新兴三山工业区的环网系统。
三、执行标准
1、GB7251 低压成套开关设备和控制设备。
2、GB4208-93 设备外壳防护等级规范。
3、HG/T 20509-2000仪表供电设计规范。
4、HG/T 20513-2000仪表系统接地设计规范。
5、HG/T 20515-2000仪表隔离和吹洗设计规定。
6、HG/T 20511-2000信号报警、安全联锁系统设计规定。
7、HG/T 20573-95分散型控制系统工程设计规定。
8、HG/T20700－2000可编程控制器系统设计规定。
9、GB 50093－2002自动化仪表工程施工及验收规范。
10、GB/T 14048.1低压开关设备和控制设备总则。
11、GB 14048.2-94低压开关设备和控制设备低压断路器。
12、GB2423.4-1981 电工电子产品基本环境试验规程试验Db。
13、GB191-1985 包装储运指示标志。
四、技术参数
1、额定工作电压： 220V±2％
2、额定绝缘电压： AC660V/DC1000V
3、额定频率： 50Hz±1％
4、环境温度: -20°C 至 +50°C
5、环境湿度 < 90%
6、海拔高度: < 1000m
7、污染指数： 3
8、外形尺寸： 图纸要求
9、防护等级： IP54
五、技术要求
1、PLC柜体：
1) 柜体框架及围板采用优质冷轧钢板加工成型，采用钢插件和焊接双重连接组合，顶置吊环与刚插件直接相连并用螺栓固定保证架体的吊装强度，框架动态承重不低于600kg。四面围板均可拆卸，以方便内部电气设备的安装和多个单柜并列摆放。底板为多块活动盖板，保证走线方便灵活，底座选择拼装式底座。产品结构尺寸应符合图纸设计要求，柜架有足够的机械强度。
2) PLC柜体板厚2.5mm、元件板厚3.0mm、配两只元件板，柜体前后开门，开门形式前门单开门后门双开门。柜体内部最下部端子距柜体底板尺寸要大于250mm
3) 为保证柜体有良好的通风散热，PLC柜前门下部应加装必要的通风百叶窗，柜体上部装有散热轴流风机。为防止尘埃颗粒进入PLC柜内部，影响柜内电器元件的绝缘强度百叶窗上应有防尘滤网。
4) 柜内应有检修照明并与柜门行程开关连锁（开门开灯，关门关灯）。
5) 柜体装配完成后应先进行酸洗、磷化处理，然后再喷塑，喷塑后漆层色泽均匀，无明显的流痕、针孔、起泡等缺陷。柜体颜色为（请阎工确认和低压柜颜色一致即可）
6) 柜体外壳应遵守GB4208-93标准，防护等级不小于IP54。
7) 柜内走线必须通过线槽，线槽填充量不大于40%。
8) 柜内应配有充足的接线端子，满足图纸技术要求后并留有15%余量，保险端子上的玻璃熔管额定电流为0.1A。
9) 电器元器件的型号、规格、具体制作商必须完全满足技术图纸要求，未注明的元器件选择均为国内优质产品，并向买方提供进货凭证、产品质量检验证明和产品合格证书。
10) 柜内配线线径及线颜色的选择应按相关的国家标准。
11) 柜内设置零排和地排，地排接地电阻<1Ω。
12) 柜内应提供必要的易损备件，玻璃熔管0.1A30只，保险端子10只。
2、监控计算机
监控计算机共3台，1台工程师站，2台操作员站。必须选择抗干扰能力强的研华工控机，显示器为三星的21〞LCD，分辨率1280X1024。主机CPUP4 .0、内存2G、硬盘500G、二串口一并口。带双10M/100M网卡,鼠标、键盘、光驱、声卡、音箱齐全。
3、打印机
惠普LaserJet P1505 A4黑白激光打印机
4、交换机
1) 兼容针对企业控制网络数据传输的以太网标准。
2) 遵循IEEE802.3标准，使用ISO和TCP/IP等协议，具备网管功能。
3) 可实现广泛的开放式网络解决方案，支持线形、环形、星形等网络拓扑结构。
4) 能使用于高温、潮湿、空气混浊、有腐蚀气体的工业现场。
5) 具备较强的机械环境适应性、电磁环境适应性、电磁兼容性。
6) 支持Web、e-mail功能和WAN链接解决方案。
7) 16电口4光口，电口10M/100M自适应，光口100M。
8) 供电电压：AC220V。
9) 品牌为卓越。
5、不间断电源（UPS）
1) 使用环境温度：-20°C 至 +50°C
2) 使用环境湿度：<90%.
3) 震动、冲击条件符合GB/T14715-93.
4) 机箱漆层牢固，漆面均匀，无漆层脱落、锈蚀、开裂现象所有标牌、标记、文字清晰整齐。
5) 各种开关操作灵活可靠。
6) 正弦波输出，在线式，零转换时间，密闭式免维护电池，带失电、电量不足等报警和报警继电器输出。
7) 输入电压：AC110V-300V。
8) 输出电压：220V±1.5％。
9) 额定容量：6KVA
10) 带雷击及浪涌保护（C及以上）。
11) 连续供电时间：>30min。
12) 品牌为山特。
6、操作台
3台，仿横河，含电源开关，风扇等。配套优质电脑椅。
六、防雷接地
1、防雷：遵循GB50343-2004标准。
2、接地：遵循HGT 20513-2000标准。
七、设备检测及保修服务
1、设备制作完毕后，卖方应进行必要的一般性试验、绝缘电阻试验并向买方提供试验记录。
2、卖方应派合格的技术人员到现场进行指导安装及调试。
3、卖方供货设备的免费质保期至现场验收合格后12个月。
4、质保期内，如产品出现故障，卖方为买方提供免费维修或更换。用户在正常使用情况下，如产品出现质量问题需要现场服务，卖方保证接到售后电话后24小时内到达现场。质保期后，卖方将继续免费提供设备的技术咨询和支持，以优惠价格提供维修服务和备品备件。
八、技术文件
元器件必须具有生产许可证、合格证、接线说明书、进厂检测报告等资料，强制认证的产品必须具有认证标志。
8.1一般要求
8.1.1卖方应提供能满足安装和运行及维修的说明书和必要的图纸，包括并限以下：
序号
名 称
单位
数量
备注
1
附件装箱清单、合格证
套
2
随机
2
使用说明和维护手册
套
2
随机
3
电子版资料
套
2
中文/英文
8.1.2最终确认版的资料应严格按照交付进度提供。
8.2 技术资料内容和交付进度
8.2.1卖方应保证资料的准确性，使买方能依据这些资料进行工艺专业的设计。
8.2.2 交付进度：执行本技术协议第二项所列交货期。
8.2.3 买方有权对卖方所提供的设备进行检验，卖方提供检验时的交通等方便。
九、包装运输
1. 包装箱应采用镀锌钢带结合舌型锁扣的特殊结构，将六个胶合板面板组合而成，可折叠、可拆装的胶合板包装箱，连接件为可冲压级冷轧镀锌钢带及舌型扣件，采用的板材是人工复合而成的优质胶合板，以确保包装箱品质坚固耐用,全程保护箱内货物安全。包装箱外型光洁、平整美观、坚固耐用。包装箱应具有承载量大、不怕晒、不怕雨淋、无蛀虫等特点。
2. 包装时，产品必须用螺钉固定在包装箱底板上
3. 运输及移动过程中只准直立放置，不得倒置、翻滚。为防止上述现象应在箱子外面醒目位置清晰标注防潮、防倒立、防碰撞等标志。
4. 运输应做必要的防雨、防冻、防潮等措施。
十、供货依据
本技术协议的附件（技术图纸和供货清单）作为供货范围依据，请供方在签订技术协议前详细查看技术图纸，供方所提供设备必须完全满足技术图纸要求，如在验收时发现卖方所提供产品未满足技术图纸要求，由此所做的任何变更将不影响合同价格。

（以上各技术协议条款未尽事宜, 双方友好协商解决）
附件：设备清单
序号
名称
技术规格
数量
单位
备注
1#PLC柜
1
PLC柜
2200*800*600
1
只
仿威图
2
PS模块
6ES7307-1EA01-0AA0
1
只
西门子
3
CPU模块
6ES7315-2AH14-0AB0
1
只
西门子
4
MMC卡
6ES7953-8LJ20-0AA0512K
1
只
西门子
5
通讯模块
6GK7343-1EX30-0XE0
1
只
西门子
6
DIN导轨
6ES7390-1AF30-0AA0
1
只
西门子
7
DP接头
6ES7972-0BA52-0XA0
1
只
西门子
8
交换机
16电口4光口
1
只
卓越
9
微断
C65NC-2P 40A
2
只
施耐德
10
微断
C65NC-2P 20A
5
只
施耐德
11
微断
C65NC-2P 10A
1
只
施耐德
12
微断
C65NC-1P 6A
5
只
施耐德
13
插座
10A/220VAC2孔
1
只
施耐德
14
插座
10A/220VAC3孔
1
只
施耐德
15
地排
3*25*300
1
只
优质电解铜

2#PLC柜
1
PLC柜
2200*800*600
1
只
仿威图
2
ET200
6ES7153-1AA03-0XB0
2
只
西门子
3
DI模块
6ES7321-1BL00-0AA0
14
只
西门子
4
前端连接器
6ES7392-1AM00-0AA0 40针
14
只
西门子
5
DP接头
6ES7972-0BA52-0XA0
2
只
西门子
6
DIN导轨
6ES7390-1AF30-0AA0
2
只
西门子
7
开关电源
6EP1334-2AA01 10A
1
只
西门子
8
微断
C65NC-2P 20A
1
只
施耐德
9
微断
C65NC-2P 10A
2
只
施耐德
10
微断
C65NC-1P 10A
3
只
施耐德
11
微断
C65NC-1P 6A
24
只
施耐德
12
插座
10A/220VAC2孔
1
只
施耐德
13
插座
10A/220VAC3孔
1
只
施耐德
14
地排
3*25*300
1
只
优质电解铜
15
端子
UK3N
560
只
菲尼克斯
16
端子标记条
UK端子配套
560
只
菲尼克斯
17
标记端子
UK端子配套
14
只
菲尼克斯
18
端子堵头
UK端子配套
14
只
菲尼克斯

3#PLC柜
1
PLC柜
2200*800*600
1
只
仿威图
2
ET200
6ES7153-1AA03-0XB0
1
只
西门子
3
D0模块
6ES7322-1BLOO-0AA0
4
只
西门子
4
前端连接器
6ES7392-1AM00-0AA0 40针
4
只
西门子
5
DP接头
6ES7972-0BA52-0XA0
1
只
西门子
6
DIN导轨
6ES7390-1AF30-0AA0
1
只
西门子
7
开关电源
6EP1334-2AA01 10A
1
只
西门子
8
微断
C65NC-2P 20A
1
只
施耐德
9
微断
C65NC-2P 10A
2
只
施耐德
10
微断
C65NC-1P 10A
3
只
施耐德
11
微断
C65NC-1P 6A
20
只
施耐德
12
插座
10A/220VAC2孔
1
只
施耐德
13
插座
10A/220VAC3孔
1
只
施耐德
14
地排
3*25*300
1
只
优质电解铜
15
端子
UK3N
320
只
菲尼克斯
16
端子标记条
UK端子配套
320
只
菲尼克斯
17
标记端子
UK端子配套
8
只
菲尼克斯
18
端子堵头
UK端子配套
8
只
菲尼克斯
19
中间继电器
MY2NJ-CR ,24VDC
128
只
欧姆龙

4#PLC柜
1
PLC柜
2200*800*600
1
只
仿威图
2
ET200
6ES7153-1AA03-0XB0
2
只
西门子
3
AI模块
6ES7331-7KF02-0AB0
10
只
西门子
4
AO模块
6ES7332-5HD01-0AB0
2
只
西门子
5
前端连接器
6ES7392-1AJ00-0AA0 20针
12
只
西门子
6
DP接头
6ES7972-0BA52-0XA0
2
只
西门子
7
DIN导轨
6ES7390-1AF30-0AA0
2
只
西门子
8
开关电源
6EP1334-2AA01 10A
1
只
西门子
9
微断
C65NC-2P 20A
1
只
施耐德
10
微断
C65NC-2P 10A
2
只
施耐德
11
微断
C65NC-1P 10A
3
只
施耐德
12
微断
C65NC-1P 6A
24
只
施耐德
13
隔离器
4-20mA输出输出24V配电器，供电DC24V
36
只
AOF2000
14
隔离器
4-20mA输出输出24V隔离器，供电DC24V
51
只
AOF2000
15
隔离器
PT100输入4-20mA输出，供电DC24V
9
只
AOF2000
16
插座
10A/220VAC2孔
1
只
施耐德
17
插座
10A/220VAC3孔
1
只
施耐德
18
地排
3*25*300
1
只
优质电解铜
19
端子
UK5-HESI
180
只
菲尼克斯
20
端子标记条
UK5-HESI端子配套
180
只
菲尼克斯
21
标记端子
UK端子配套
8
只
菲尼克斯
22
端子堵头
UK端子配套
8
只
菲尼克斯

5#PLC柜
1
PLC柜
2200*800*600
1
只
仿威图
2
ET200
6ES7153-1AA03-0XB0
1
只
西门子
3
AI模块
6ES7331-7KF02-0AB0
3
只
西门子
4
DI模块
6ES7321-1BL00-0AA0
2
只
西门子
5
DO模块
6ES7322-1BL00-0AA0
2
只
西门子
6
前端连接器
6ES7392-1AM00-0AA0 40针
4
只
西门子
7
前端连接器
6ES7392-1AJ00-0AA0 20针
3
只
西门子
8
DP接头
6ES7972-0BA52-0XA0
1
只
西门子
9
DIN导轨
6ES7390-1AF30-0AA0
1
只
西门子
10
开关电源
6EP1334-2AA01 10A
1
只
西门子
11
微断
C65NC-2P 20A
1
只
施耐德
12
微断
C65NC-2P 10A
2
只
施耐德
13
微断
C65NC-1P 10A
3
只
施耐德
14
微断
C65NC-1P 6A
22
只
施耐德
15
隔离器
4-20mA输出输出24V隔离器，供电DC24V
24
只
AOF2000
16
插座
10A/220VAC2孔
1
只
施耐德
17
插座
10A/220VAC3孔
1
只
施耐德
18
地排
3*25*300
1
只
优质电解铜
19
端子
UK5-HESI
48
只
菲尼克斯
20
端子
UK3N
262
只
菲尼克斯
21
端子标记条
UK5-HESI端子配套
310
只
菲尼克斯
22
标记端子
UK端子配套
8
只
菲尼克斯
23
端子堵头
UK端子配套
8
只
菲尼克斯
24
继电器
MY2NJ-CR ,24VDC
64
只
欧姆龙

6#PLC柜
1
PLC柜
2200*800*600
1
只
仿威图
2
ET200
6ES7153-1AA03-0XB0
1
只
西门子
3
DO模块
6ES7322-1BL00-0AA0
4
只
西门子
4
前端连接器
6ES7392-1AM00-0AA0 40针
4
只
西门子
5
DP接头
6ES7972-0BA52-0XA0
1
只
西门子
6
DIN导轨
6ES7390-1AF30-0AA0
1
只
西门子
7
开关电源
6EP1334-2AA01 10A
1
只
西门子
8
微断
C65NC-2P 40A
2
只
施耐德
9
微断
C65NC-2P 20A
2
只
施耐德
10
微断
C65NC-1P 10A
2
只
施耐德
11
微断
C65NC-2P 10A
2
只
施耐德
12
微断
C65NC-1P 6A
18
只
施耐德
13
插座
10A/220VAC2孔
1
只
施耐德
14
插座
10A/220VAC3孔
1
只
施耐德
15
地排
3*25*300
1
只
优质电解铜
16
端子
UK3N
320
只
菲尼克斯
17
端子标记条
UK5-HESI端子配套
320
只
菲尼克斯
18
标记端子
UK端子配套
8
只
菲尼克斯
19
端子堵头
UK端子配套
8
只
菲尼克斯
20
继电器
MY2NJ-CR ,24VDC
128
只
欧姆龙

7#PLC柜
1
PLC柜
2200*800*600
1
只
仿威图
2
ET200
6ES7153-1AA03-0XB0
2
只
西门子
3
AI模块
6ES7331-7KF02-0AB0
6
只
西门子
4
DI模块
6ES7321-1BL00-0AA0
6
只
西门子
5
前端连接器
6ES7392-1AM00-0AA0 40针
6
只
西门子
6
前端连接器
6ES7392-1AJ00-0AA0 20针
6
只
西门子
7
DP接头
6ES7972-0BA52-0XA0
2
只
西门子
8
DIN导轨
6ES7390-1AF30-0AA0
2
只
西门子
9
开关电源
6EP1334-2AA01 10A
1
只
西门子
10
微断
C65NC-2P 20A
1
只
施耐德
11
微断
C65NC-2P 10A
2
只
施耐德
12
微断
C65NC-1P 10A
3
只
施耐德
13
微断
C65NC-1P 6A
20
只
施耐德
14
隔离器
4-20mA输出输出24V隔离器，供电DC24V
28
只
AOF2000
15
隔离器
4-20mA输出输出24V隔离器，供电DC24V
16
只
AOF2000
16
隔离器
PT100输入4-20mA输出，供电DC24V
4
只
AOF2000
17
插座
10A/220VAC2孔
1
只
施耐德
18
插座
10A/220VAC3孔
1
只
施耐德
19
地排
3*25*300
1
只
优质电解铜
20
端子
UK5-HESI
100
只
菲尼克斯
21
端子
UK3N
300
只
菲尼克斯
22
端子标记条
UK5-HESI端子配套
400
只
菲尼克斯
23
标记端子
UK端子配套
8
只
菲尼克斯
24
端子堵头
UK端子配套
8
只
菲尼克斯

其它设备
1
监控计算机
P4 .0G/2G/500G/二串一并接口/52XDVD/21'LCD
3
台
二块10/100M以太网卡,双USB口,键盘, 鼠标,声卡,音箱,研华
2
网络打印机
网络激光打印机
1
台
惠普LaserJet P1505
3
操作台
仿横河，含电源开关，风扇等，配套电脑椅三把
3
套
仿横河
4
UPS
输入：220VAC，输出：220VAC 6KVA,30min在线
2
台
山特
5
PROFIBU电缆
6XV1830-0EH10
100
米
西门子

- 13 -
