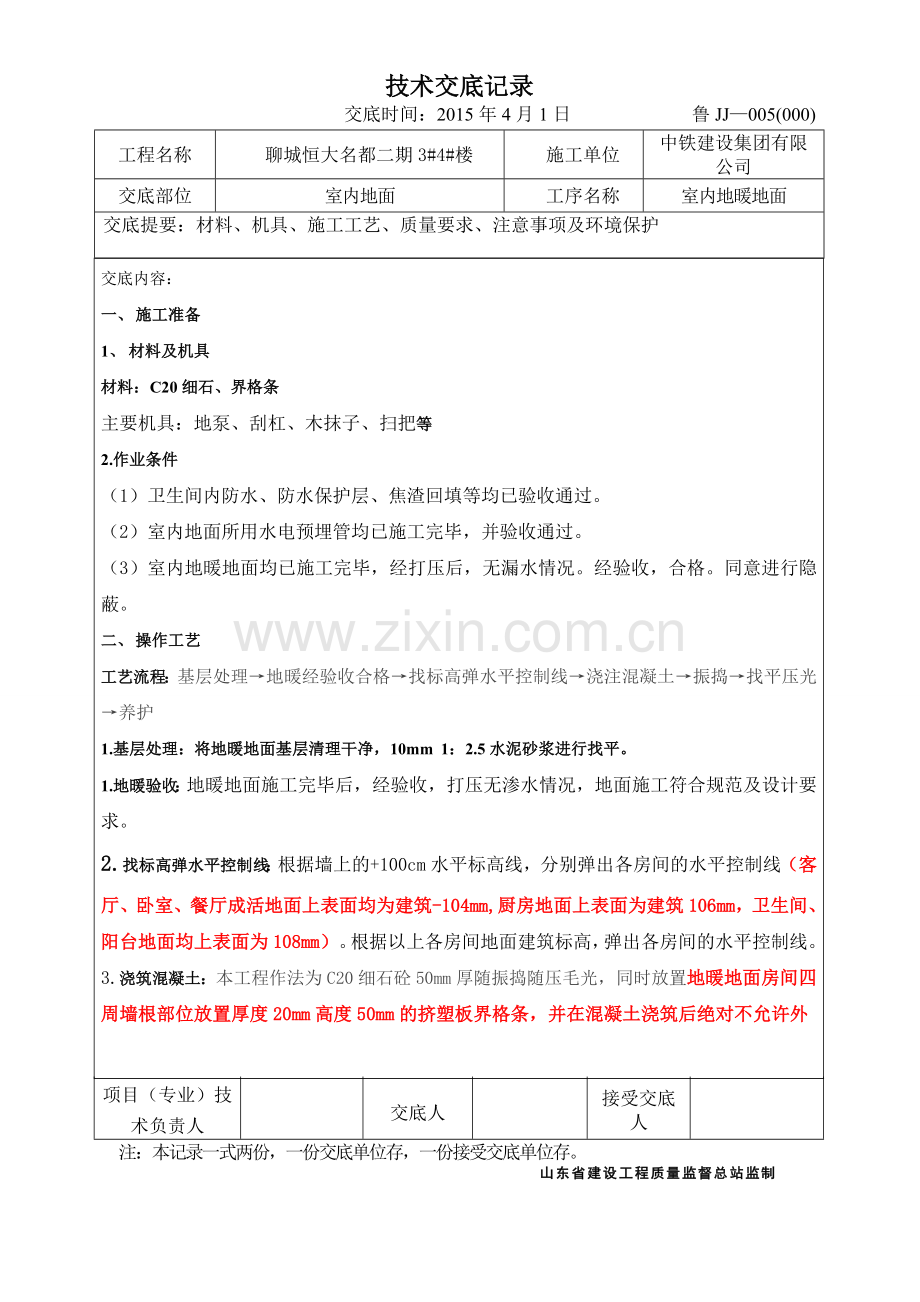

技术交底记录 交底时间：2015年4月1日 鲁JJ005(000)工程名称聊城恒大名都二期3#4#楼 施工单位中铁建设集团有限公司交底部位室内地面 工序名称室内地暖地面交底提要：材料、机具、施工工艺、质量要求、注意事项及环境保护交底内容： 一、 施工准备1、 材料及机具材料：C20细石、界格条主要机具：地泵、刮杠、木抹子、扫把等2.作业条件（1）卫生间内防水、防水保护层、焦渣回填等均已验收通过。（2）室内地面所用水电预埋管均已施工完毕，并验收通过。（3）室内地暖地面均已施工完毕，经打压后，无漏水情况。经验收，合格。同意进行隐蔽。二、 操作工艺工艺流程：基层处理地暖经验收合格找标高弹水平控制线浇注混凝土振捣找平压光养护1.基层处理：将地暖地面基层清理干净，10mm1：2.5水泥砂浆进行找平。1.地暖验收：地暖地面施工完毕后，经验收，打压无渗水情况，地面施工符合规范及设计要求。2.找标高弹水平控制线：根据墙上的+100cm水平标高线，分别弹出各房间的水平控制线（客厅、卧室、餐厅成活地面上表面均为建筑-104mm,厨房地面上表面为建筑106mm，卫生间、阳台地面均上表面为108mm）。根据以上各房间地面建筑标高，弹出各房间的水平控制线。3.浇筑混凝土：本工程作法为C20细石砼50mm厚随振捣随压毛光，同时放置地暖地面房间四周墙根部位放置厚度20mm高度50mm的挤塑板界格条，并在混凝土浇筑后绝对不允许外露挤塑板。对浇筑好的砼面层，除及时刮平、压实外，4h后应进行二次打、抹处理，以闭合表面的不规则裂缝（卫生间及有地漏的阳台必须向地漏找坡，且地面必须进行压光）。4.界格条设置：所有房间门口外侧设置界格条，客厅部位地暖地面在客厅与餐厅中间设置界格条（具体位置详见后附图）。4. 振捣：浇筑混凝土时，使用木抹子压实，确保混凝土密实。5. 找平压光：混凝土振捣密实后，以水平标高线拉线为准检查平整度，高的铲掉，凹处补平。用水平铁抹抹平、压实及压光后使用扫把进行扫毛。7.养护：已浇筑完的混土垫层，应在12h左右进行养护不得少于7d。（可覆盖薄膜及撒水养护），一定要妥善做好成品保护工作，静止在混凝土未凝固前上人行走。三、质量标准 1. 主控项目： 2.地暖地面垫层使用混凝土等，必须符合设计要求及施工验收规范的规定。 3.混凝土的强度等必须符合设计要求和施工规范的要求。 4. 客厅、卧室、餐厅成活地面上表面均为建筑-104mm,厨房上表面为建筑106mm，卫生间、阳台均上表面为108mm。厨房、卫生间、阳台与外部地面存在标高差距的错台部位，错台部位均应设置在房间门口内侧。 5.严格控制各房间地面标高，保证各房间的净高尺寸符合图纸设计要求。6.允许偏差项目， 地面垫层允许偏差序号项 目允许偏差 (mm)检验方法1表面平整度5用2m靠尺和楔形塞尺检查2标 高10用水准仪和尺量检查3卫生间、有地漏阳台 坡度1%坡度尺检查4分格缝平直允许偏差3用尺量检查四、成品保护1.混凝土施工过程中不得碰撞管线，如破坏水电管及时向项目部管理人员汇报，及时安排修理。2.施工完的混凝土应注意养护，防止砼表面收缩裂纹。3.混凝土浇筑完满足养护时间后，可继续进行面层施工。如继续施工时应对垫层加以覆盖保护，避免在混凝土上搅拌砂浆、存放油漆桶等物，以免污染混凝土，影响面层与混凝土的粘结力，而造成面层空鼓。4.其它工序施工时，注意对地暖地面的保护，在混凝土未凝固前，严禁上人施工。五、注意事项：1、 严禁地暖管及给水管未经打压就进行地暖地面砼浇筑施工。2、了解操作部位周围情况，做到一旦发生事故及时抢救及人员如何退出，确保人身安全。搅拌材料时，首先检查电线有无破损，电源接头是否正确，操作必须带橡胶手套，严禁带隐患的设备操作。操作人员有权拒绝在不安全的部位操作。3、场地整齐。进入施工现场的各种机械设备、半成品、原材料等，均须按指定位置，堆放整齐，不得随意乱放，以保证道路畅通。4、工完料清。对施工人员进行文明教育，做到谁做谁清，工完料清，场地干净。5、进入施工现场必须戴好安全帽，不穿拖鞋。6、严格执行本工种安全技术操作规程，防止违章指挥、违章作业。7、工人防护：在使用过程中，应避免吸入粉尘和接触眼睛，并应戴上合适的防护手套及护眼罩，防止危害身体健康。项目（专业）技术负责人 技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。 山东省建设工程质量监督总站监制
