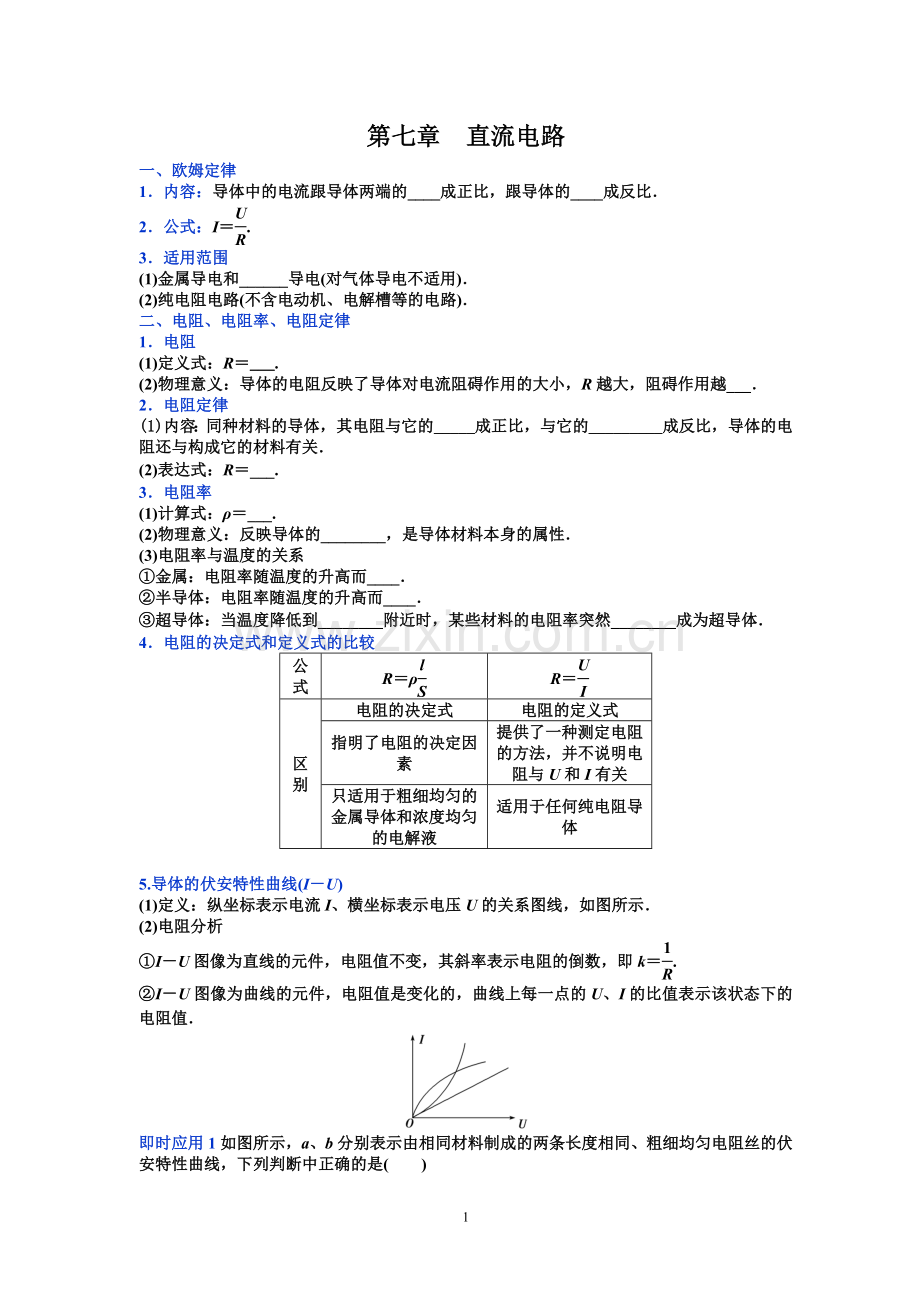

高三复习讲义第七章直流电路.doc_第1页
第1页 / 共15页
高三复习讲义第七章直流电路.doc_第2页
第2页 / 共15页


点击查看更多>>
资源描述
第七章 直流电路 一、欧姆定律 1.内容:导体中的电流跟导体两端的____成正比,跟导体的____成反比. 2.公式:I=. 3.适用范围 (1)金属导电和______导电(对气体导电不适用). (2)纯电阻电路(不含电动机、电解槽等的电路). 二、电阻、电阻率、电阻定律 1.电阻 (1)定义式:R=___. (2)物理意义:导体的电阻反映了导体对电流阻碍作用的大小,R越大,阻碍作用越___. 2.电阻定律 (1)内容:同种材料的导体,其电阻与它的_____成正比,与它的_________成反比,导体的电阻还与构成它的材料有关. (2)表达式:R=___. 3.电阻率 (1)计算式:ρ=___. (2)物理意义:反映导体的________,是导体材料本身的属性. (3)电阻率与温度的关系 ①金属:电阻率随温度的升高而____. ②半导体:电阻率随温度的升高而____. ③超导体:当温度降低到________附近时,某些材料的电阻率突然________成为超导体. 4.电阻的决定式和定义式的比较 公式 R=ρ R= 区别 电阻的决定式 电阻的定义式 指明了电阻的决定因素 提供了一种测定电阻的方法,并不说明电阻与U和I有关 只适用于粗细均匀的金属导体和浓度均匀的电解液 适用于任何纯电阻导体 5.导体的伏安特性曲线(I-U) (1)定义:纵坐标表示电流I、横坐标表示电压U的关系图线,如图所示. (2)电阻分析 ①I-U图像为直线的元件,电阻值不变,其斜率表示电阻的倒数,即k=. ②I-U图像为曲线的元件,电阻值是变化的,曲线上每一点的U、I的比值表示该状态下的电阻值. 即时应用1如图所示,a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线,下列判断中正确的是(  ) A.a代表的电阻丝较粗 B.b代表的电阻丝较粗 C.a电阻丝的阻值小于b电阻丝的阻值 D.图线表示的电阻丝的阻值与电压成正比 三、电阻的串联、并联 1.串联电路 (1)电路中各处电流强度相等,即I=I1=I2=I3=…=In. (2)电路两端的总电压等于各部分电路两端电压之和,即 U=U1+U2+U3+…+Un. (3)总电阻等于各个导体电阻之和,即 R=R1+R2+R3+…+Rn. (4)电压分配:各个电阻两端电压和它的电阻成____,即 ====…==I. (5)功率分配:各个电阻消耗的电功率和它的电阻成____,即 ====…==I2. 2.并联电路 (1)电路中各支路两端的电压相等,即U1=U2=U3=…=Un. (2)电路中的总电流等于各支路电流之和,即I=I1+I2+I3+…+In. (3)总电阻的倒数等于各个电阻的倒数之和,即 =+++…+. (4)电流分配:各个电阻通过的电流和它的电阻成_____,即 IR=I1R1=I2R2=I3R3=…=InRn=U. (5)功率分配:各个电阻消耗的电功率和它的电阻成_____,即 PR=P1R1=P2R2=P3R3=…=PnRn=U2. 四、电功、电功率、焦耳定律 1.电功 (1)实质:电流做功的实质是_______对电荷做正功,电势能转化为其他形式的能的过程. (2)公式:W=qU=____,这是计算电功普遍适用的公式. 2.电功率 (1)定义:单位时间内电流做的功叫电功率. (2)公式:P==____,这是计算电功率普遍适用的公式. 3.焦耳定律 电流通过电阻时产生的热量Q=____,这是计算电热普遍适用的公式. 4.热功率 (1)定义:单位时间内的发热量. (2)表达式:P==____. 5、纯电阻电路与非纯电阻电路的比较 纯电阻电路 非纯电阻电路 元件特点 电路中只有电阻元件 除电阻外还包括能把电能转化为其他形式能的用电器 欧姆定律 遵从欧姆定律I= 不遵从欧姆定律: U>IR或I< 能量转化 电流做功全部转化为电热 电流做功,把电能一部分转化为内能,另一部分转化为其他形式的能 纯电阻电路 非纯电阻电路 电功与电热的关系 W=Q 即UIt=I2Rt=t W>Q 即UIt>I2Rt 电功率与热功率 P电=UI P热=I2R= P电=P热 P电=UI P热=I2R P电>P热 元件举例 电阻、电炉丝、白炽灯 电动机、电解槽等 即时应用2 (2013·成都七中高三第一学期期末检测)如图所示的电路中,电源电动势为12 V,电源内阻为1.0 Ω,电路中的电阻R0为1.5 Ω,小型直流电动机M的内阻为0.5 Ω.闭合开关S后,电动机转动,电流表的示数为2.0 A.则以下判断中正确的是(  ) A.电动机的输出功率为14 W B.电动机两端的电压为7 V C.电动机产生的热功率为4 W D.电源输出的电功率为24 W 热身体验 1.对于欧姆定律,下列理解正确的是(  ) A.从I=U/R中可知,导体中的电流跟加在它两端的电压成正比,跟它的电阻成反比 B.从R=U/I中可知,导体的电阻跟导体两端的电压成正比,跟导体中的电流成反比 C.从U=IR中可知,导体两端的电压随电阻的增大而增大 D.从R=U/I中可知,导体两端的电压为零时,导体的电阻也为零 2-1.一根阻值为R的均匀电阻丝,长为L,横截面积为S,设温度不变,在下列情况下其电阻值仍为R的是(  ) A.当L不变,S增大一倍时 B.当S不变,L增大一倍时 C.L和S都缩小为原来的 D.当L和横截面积的半径都增大一倍时 2-2.(2013·大湾中学高三月考)关于电阻率,下列说法中正确的是(  ) A.电阻率是表征材料导电性能好坏的物理量,电阻率越大,其导电性能越好 B.各种材料的电阻率大都与温度有关,金属的电阻率随温度升高而减小 C.所谓超导体,是当其温度降低到接近绝对零度的某个临界温度时,它的电阻率突然变为无穷大 D.某些合金的电阻率几乎不受温度变化的影响,通常都用它们制作标准电阻 3.一个T型电路如图所示,电路中的电阻R1=10 Ω,R2=120 Ω,R3=40 Ω.另有一测试电源,电动势为100 V,内阻忽略不计.则(  ) A.当cd端短路时,ab之间的等效电阻是40 Ω B.当ab端短路时,cd之间的等效电阻是40 Ω C.当ab两端接通测试电源时,cd两端的电压为80 V D.当cd两端接通测试电源时,ab两端的电压为80 V 4-1.当电阻两端加上某一稳定电压时,通过该电阻的电荷量为0.3 C,消耗的电能为0.9 J.为在相同时间内使0.6 C的电荷量通过该电阻,在其两端需加的电压和消耗的电能分别是(  ) A.3 V 1.8 J       B.3 V 3.6 J C.6 V 1.8 J D.6 V 3.6 J 4-2.一台电动机,额定电压是100 V,电阻是1 Ω.正常工作时,通过的电流为5 A,则电动机因发热损失的功率为(  ) A.500 W B.25 W C.1000 W D.475 W 考点1 电阻定律和欧姆定律的应用 两根完全相同的金属裸导线,如果把其中的一根均匀地拉长到原来的两倍,把另一根对折后绞合起来,然后给它们分别加上相同的电压,则在相同时间内通过它们的电荷量之比为(  ) A.1∶4          B.1∶8 C.1∶16 D.16∶1 跟踪训练1 a、b是完全相同的导体,并联接在某一电源两端,若将其b均匀拉长到原来的二倍,则通过它们的电流之比Ia∶Ib为(  ) A.1∶2 B.2∶1 C.1∶4 D.4∶1 考点2 伏安特性曲线的应用 小灯泡通电后其电流I随所加电压U变化的图线如图所示,P为图线上一点,PN为图线在P点的切线,PQ为U轴的垂线,PM为I轴的垂线,则下列说法中正确的是(  ) A.随着所加电压的增大,小灯泡的电阻增大 B.对应P点,小灯泡的电阻为R= C.对应P点,小灯泡的电阻为R= D.对应P点,小灯泡的功率为图中矩形PQOM所围面积大小 跟踪训练2 某一导体的伏安特性曲线如图中AB(曲线)所示,关于导体的电阻,以下说法正确的是(  ) A.B点的电阻为12 Ω B.B点的电阻为40 Ω C.工作状态从A变化到了B时,导体的电阻因温度的影响改变了1 Ω D.工作状态从A变化到了B时,导体的电阻因温度的影响改变了9 Ω 考点3 非纯电阻电路的计算 一台电风扇,内阻为20 Ω,接上220 V电压后正常工作,消耗功率66 W,求: (1)电风扇正常工作时通过电动机的电流是多少? (2)电风扇正常工作时转化为机械能的功率是多少?转化为内能的功率是多少?电动机的效率是多少? (3)如果接上电源后,电风扇的扇叶被卡住,不能转动,这时通过电动机的电流以及电动机消耗的电功率和发热功率是 多少? 跟踪训练3 如图所示,有一内电阻为4.4 Ω的电解槽和一盏标有“110 V 60 W”的灯泡串联后接在电压为220 V的直流电路两端,灯泡正常发光,则(  ) A.电解槽消耗的电功率为120 W B.电解槽的发热功率为60 W C.电解槽消耗的电功率为60 W D.电路消耗的总功率为60 W 考点4 电路故障的分析方法 如图所示,电源电动势为6 V,当开关接通时,灯泡L1和L2都不亮,用电压表测得各部分电压分别为Uad=0,Uab=6 V,Ucd=6 V,由此可以判定(  ) A.L1和L2的灯丝都断了 B.L1的灯丝断了 C.L2的灯丝断了 D.变阻器R断路 第二节 电动势 闭合电路的欧姆定律 一、电动势 定义式 E=__________ 方向 在电源内部由____指向____ 大小 (1)等于外电路____时电源两端的电压. (2)等于非静电力把1 C的正电荷从电源内部的____移到____所做的功. 二、闭合电路的欧姆定律 1.内容:在外电路为纯电阻的闭合电路中,电流的大小跟电源的电动势成____,跟内、外电路的电阻之和成____. 2.公式:I=或E=________.(只适用于纯电阻电路); 常用表达式E=U外+U内(适用于任何电路). 三、路端电压与外电阻、电流的关系 1.路端电压与外电阻的关系 (1)根据U=IR=·R=可知,当R增大时U ____,R减小时U ____. (2)外电路断开时,R为无限大,I=__,路端电压U=__. (3)外电路短路时,R=0,U=__,I=(短路电流). 2.路端电压跟电流的关系 路端电压跟电流的关系是U=E-Ir,用图像表示如图所示.此图像的物理意义是: (1)图线与纵轴的交点对应的电压等于电源的_______. (2)图线斜率大小代表电源的____,路端电压U随电流I变化的本质原因是由于电源内阻的存在. (3)图中Im代表短路电流,Im=____. 四、电源的相关功率和电源的效率 1.正确区分相关电功率的含义 电功率 意义 公式 电源功率 指电源提供的全部电功率 P总=EI 电源输出功率 指电源提供给外电路的功率 P出=UI 电源内部消耗功率 指电源内电阻消耗的功率 P内=I2r 用电器的额定功率 指用电器在正常工作条件(即额定电压)下的功率 P额=U额I额 用电器的实际功率 指用电器在实际电压下消耗的功率 P实=U实I实 2.电源的输出功率 P出=I2R=·R=(输出功率随外电阻变化的图线如图所示). (1)当R=r时,P出最大==. (2)当P出<P出最大时,每个输出功率值对应两个可能的外电阻R1和R2,且r=.(请同学们自己证明这一结论) (3)R<r时,P出随R的增大而增大;R>r时,P出随R的增大而减小. 3.电源的效率 η===,η随着R的增大而增大,η-R变化规律如图所示:可见,当R=r,电源有最大输出功率时,效率仅为50%. 即时应用1(2013·玉林中学高三月考)有一个电动势为3 V、内阻为1 Ω的电源.下列电阻与其连接后,使电阻的功率大于2 W,且使该电源的效率大于50%的是(  ) A.0.5 Ω        B.1 Ω C.1.5 Ω D.2 Ω 四、电路的动态分析 1.电路的动态分析问题是指由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变化,某处电路变化又引起其他电路的一系列变化;对它们的分析要熟练掌握闭合电路欧姆定律,部分电路欧姆定律,串、并联电路中电压和电流的关系. 2.分析这类问题的一般步骤 (1)明确局部电路变化时所引起的局部电路电阻的变化. (2)根据局部电阻的变化,确定电路的外电阻R外总如何变化. (3)根据闭合电路欧姆定律I总=,确定电路的总电流如何变化. 4)由U内=I总r确定电源的内电压如何变化. (5)由U外=E-U内确定电源的外电压如何变化. (6)由部分电路欧姆定律确定干路上某定值电阻两端的电压如何变化. (7)确定支路两端的电压如何变化以及通过各支路的电流如何变化. 由以上步骤可以看出,解决此类问题,基本思路是“局部→整体→局部”,同时要灵活地选用公式,每一步推导都要有确切的依据. 即时应用2直流电路如图所示,在滑动变阻器的滑片P向右移动时,电源的(  ) A.总功率一定减小 B.效率一定增大 C.内部损耗功率一定减小 D.输出功率一定先增大后减小 五、电源U-I图线与元件U-I图线  如图,甲是电源的U-I图线,乙是电阻的U-I图线,两种图线比较如下: 图像特征 物理意义 电源U-I图像 电阻U-I图像 图像表述的物理量变化关系 电源的路端电压随电路电流的变化关系 电阻的电流随电阻两端电压的变化关系 图线与坐标轴交点 与纵轴交点表示电源电动势E,与横轴交点表示电源短路电流 过坐标轴原点,表示没有电压时电流为零 图像特征 物理意义 电源U-I图像 电阻U-I图像 图线上每一点坐标的乘积UI 表示电源的输出功率 表示电阻消耗的功率 图线上每一点对应的U、I比值 表示外电阻的大小,不同点对应的外电阻大小不同 每一点对应的比值均等大,表示此电阻的大小 图线的斜率 内电阻r的相反数-r 表示电阻大小 即时应用3 如图所示的U-I图像中,直线a为某一电源的路端电压与电流的关系图线,直线b为某一电阻R的伏安特性曲线,两图线相交于(2,2).用该电源和该电阻组成闭合电路,电源的输出功率和电源的内电阻分别是(  ) A.6 W,1 Ω B.6 W,0.5 Ω C.4 W,1 Ω D.4 W,0.5 Ω 六、含容电路的分析和计算  电容器是一个储存电能的元件,在直流电路中,当电容器充、放电时,电路有充电、放电电流,一旦电路达到稳定状态,电容器在电路中就相当于一个阻值无限大(只考虑电容器是理想不漏电的情况)的元件,在电容器处电路可看做是断路,简化电路时可去掉它,简化后若要求电容器所带电荷量时,可在相应的位置补上,分析和计算含有电容器的直流电路时,关键是准确地判断和求出电容器两端的电压,具体做法是: 1.确定电容器和哪个电阻并联,该电阻两端电压即为电容器两端电压. 2.当电容器和某一电阻串联后,任何电阻其阻值都应视为零.接在某一电路两端时,此电路两端电压即为电容器两端电压. 3.电路的电流、电压变化时,将会引起电容器的充放电.如果电容器两端电压升高,电容器将充电;如果电压降低,电容器将通过与它连接的电路放电.电量的多少可根据ΔQ=C·ΔU计算. 即时应用4 (2013·南山中学高三质检)如图所示,电源电动势为4 V,内阻为1 Ω,电阻R1=3 Ω,R2=R3=4 Ω,电流表的内阻不计,闭合S,电路达到稳定状态后,电容器两极板间电压为(  ) A.0 B.2.3 V C.3 V D.3.2 V 热身体验 1.关于电源的电动势,下列说法正确的是(  ) A.非静电力做的功越多,电动势就越大 B.E=只是电动势的定义式而非决定式,电动势的大小是由电源内非静电力的特性决定的 C.电源不接入电路时,电源两极间的电压大小等于电动势 D.在闭合电路中,当外电阻变大时,路端电压增大,电源的电动势也增大 2.一电池外电路断开时的路端电压为3 V,接上8 Ω的负载电阻后路端电压降为2.4 V,则可以判定电池的电动势E和内阻r为(  ) A.E=2.4 V,r=1 Ω B.E=3 V,r=2 Ω C.E=2.4 V,r=2 Ω D.E=3 V,r=1 Ω 3-1.(2013·广元高三检测)电源电动势为E,内阻为r,向可变电阻R供电,关于路端电压说法正确的是(  ) A.因为电源电动势不变,所以路端电压也不变 B.因为U=IR,所以当I增大时,路端电压也增大 C.因为U=E-Ir,所以当I增大时,路端电压下降 D.若外电路断开,则路端电压为零 3-2.如图所示为某一电源的U-I曲线,由图可知(  ) A.电源电动势为2 V B.电源内电阻为 Ω C.电源短路时电流为6 A D.电路路端电压为1 V时,电路中电流为5 A 考点1 电路的动态分析 (2013·扬州中学高三模拟)A、B两块正对的金属板竖直放置,在金属板A的内侧表面系一绝缘细线,细线下端系一带电小球.两块金属板接在如图7-2-9所示的电路中,其中R1为光敏电阻,R2为滑动变阻器,R3为定值电阻.当R2的滑动触头P在a端时闭合开关S.此时电流表A和电压表V的示数分别为I和U,带电小球静止时绝缘细线与金属板A的夹角为θ,电源电动势E和内阻r一定.以下说法正确的是(  ) A.若仅将R2的滑动触头P向b端移动,则I不变,U增大 B.若仅增大A、B板间距离,则小球重新达到稳定后θ变大 C.若仅用更强的光照射R1,则I增大,U增大 D.若仅用更强的光照射R1,则U变化量的绝对值与I变化量的绝对值的比值不变 跟踪训练1(2011·高考北京卷)如图所示电路,电源内阻不可忽略.开关S闭合后,在变阻器R0的滑动端向下滑动的过程中(  ) A.电压表与电流表的示数都减小 B.电压表与电流表的示数都增大 C.电压表的示数增大,电流表的示数减小 D.电压表的示数减小,电流表的示数增大 考点2 闭合电路的分析计算 在如图所示的电路中,R1=2 Ω,R2=R3=4 Ω,当开关S接a时,R2上消耗的电功率为4 W,当开关S接b时,电压表示数为4.5 V,试求: (1)开关S接a时,通过电源的电流和电源两端的电压; (2)电源的电动势和内电阻; (3)当开关S接c时,通过R2的电流. 跟踪训练2 (2013·泸州模拟)如图所示的电路中,R1=3 Ω,R2=6 Ω,R3=1.5 Ω,C=20 μF,当开关S断开时,电源所释放的总功率为2 W;当开关S闭合时,电源所释放的总功率为4 W,求: 考点3 等效电源及其U-I图像的应用 图甲为某元件R的U-I特性曲线,把它连成图乙所示电路.已知电源电动势E=5 V,内阻r=1.0 Ω,定值电阻R0=4 Ω.闭合电键S 后,求: (1)该元件的电功率; (2)电源的输出功率. 实验一 描绘小电珠的伏安特性曲线 实验目的 1.描绘小电珠的伏安特性曲线. 2.分析曲线的变化规律. 实验原理 1.滑动变阻器两种接法的对比 限流接法 分压接法 对比说明 两种接法电路图 串、并联关系不同 负载R上电压调节范围 ≤U≤E 0≤U≤E 分压电路调节范围大 负载R上电流调节范围 ≤I≤ 0≤I≤ 分压电路调节范围大 闭合S前触头位置 b端 a端 都是为了保护电路元件 2.电流表的内接法和外接法的比较 内接法 外接法 电路图 误差原因 电流表分压U测=Ux+UA 电压表分流I测=Ix+IV 电阻测量值 R测==Rx+RA>Rx,测量值大于真实值 R测==<Rx,测量值小于真实值 3.用电流表测出流过小电珠的电流,用电压表测出小电珠两端的电压,测出多组(U,I)值,在U-I坐标系中描出各对应点,用一条平滑的曲线将这些点连接起来. 4.电流表外接:因为小电珠电阻很小,如果电流表内接,误差明显较大. 5.滑动变阻器采用分压式:使电压能从0开始连续变化. 实验器材  小电珠(“4 V 0.7 A”或“3.8 V 0.3 A”)、4~6 V学生电源、滑动变阻器、电压表、电流表、开关、导线若干、坐标纸、铅笔. 实验步骤 1.按图连接好实验电路. 2.把滑动变阻器的滑片P调节到a端,电路经检查无误后,闭合开关S. 3.改变滑动变阻器滑片的位置,读出几组相应的电流表、电压表的示数I和U,记入表格内,断开开关S. 4.在坐标纸上建立一个直角坐标系,纵轴表示电流,横轴表示电压,用平滑曲线将各数据点连接起来,便得到伏安特性曲线. 5.整理实验器材. 误差分析 1.由于电压表不是理想电表,内阻并非无穷大,对电路的影响会带来误差,电流表外接,则电流表示数偏大. 2.测量时读数带来误差. 3.在坐标纸上描点、作图带来误差. 考点1 实验步骤及原理的考查 (2012·高考安徽卷)如图为“描绘小电珠的伏安特性曲线”实验的实物电路图,已知小灯泡额定电压为2.5 V. (1)完成下列实验步骤: ①闭合开关前,调节滑动变阻器的滑片,_______________; ②闭合开关后,逐渐移动变阻器的滑片,______________; ③断开开关……根据实验数据在方格纸上作出小电珠灯丝的伏安特性曲线. (2)在虚线框中画出实物电路相应的电路图. 考点2 电路设计与数据处理 图中所示器材为某同学测绘额定电压为2.5 V的小电珠的I-U特性曲线的实验器材. (1)根据实验原理,用笔画线代替导线,将图中的实验电路图连接完整. (2)开关S闭合之前,图中滑动变阻器的滑片应该置于________.(选填“A端”、“B端”或“AB中间”) (3)实验中测得有关数据如下表: U/V 0.40 0.80 1.20 1.60 2.00 2.40 2.80 I/A 0.10 0.16 0.20 0.23 0.25 0.26 0.27 根据表中的实验数据,在图中画出小电珠的I-U特性曲线. (4)若已知小电珠灯丝在27 ℃时电阻值约为1.5 Ω,并且其电阻值与灯丝的热力学温度成正比,试估算该小电珠以额定功率工作时灯丝的温度约为________℃.(保留三位有效数字) 实验2 测定电源的电动势和内阻 实验目的 1.掌握用电压表和电流表测定电源的电动势和内阻的方法;进一步理解闭合电路的欧姆定律. 2.掌握用图像法求电动势和内阻的方法. 实验原理 1.实验电路:如图所示. 2.实验原理:闭合电路的欧姆定律. 实验器材  电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔. 实验步骤 1.电流表用0.6 A量程,电压表用3 V量程,按图连接好电路. 2.把变阻器的滑片移动到使阻值最大的一端. 3.闭合电键,调节变阻器,使电流表有明显示数.记录一组电流表和电压表的示数,用同样方法测量并记录几组I、U值,并填入表格中. 第1组 第2组 第3组 第4组 第5组 第6组 U/V I/A 4.断开开关,拆除电路,整理好器材. 数据处理  本实验中数据的处理方法,一是联立方程求解的公式法,二是描点画图法. 法一:取六组对应的U、I数据,数据满足的关系式U1=E-I1r、U2=E-I2r、U3=E-I3r…让第1式和第4式联立方程,第2式和第5式联立方程,第3式和第6式联立方程,这样解得三组E、r,取其平均值作为电池的电动势E和内阻r的大小. 法二:以路端电压U为纵轴、干路电流I为横轴建立U-I坐标系,在坐标平面内描出各组(U,I)值所对应的点,然后尽量多地通过这些点作一条直线,不在直线上的点大致均匀分布在直线两侧,如图所示,则 (1)图线与纵轴交点为E. (2)图线与横轴交点为I短=. (3)图线的斜率表示r=||. 误差分析 1.由读数误差和电表线性不良引起误差. 2.用图像法求E和r时,由于作图不准确造成的误差. 3.本实验采用的图所示的测量电路是存在系统误差的,这是由于电压表的分流IV引起的,使电流表的示数I测小于电池的输出电流I真.因为I真=I测+IV,而IV=U/RV,U越大,IV越大,U趋近于零时,IV也趋近于零.所以此种情况下图线与横轴的交点为真实的短路电流,而图线与纵轴的交点为电动势的测量值,比真实值偏小.修正后的图线如图7-5-3所示,显然,E、r的测量值都比真实值偏小,r测<r真、E测<E真. 4.若采用如图所示电路,电流是准确的,当I很小时,电流表的分压很小,但随电压的增大,电流I增大,电流表的分压作用也逐渐增大.此种情况如图所示,所以E测=E真、r测>r真. 注意事项 1.为了使电池的路端电压变化明显,电池的内阻应选的大些(选用已使用过一段时间的干电池). 2.在实验中不要将I调得过大,每次读完U、I读数立即断电,以免干电池在大电流放电时极化现象过重,使得E、r明显变化. 3.测出不少于6组I、U数据,且变化范围要大些,用方程组求解时,类似于逐差法,要将测出的I、U数据中,第1和第4组为一组,第2和第5组为一组,第3和第6组为一组,分别解出E、r值再求平均值. 4.在画U-I图线时,要使较多的点落在这条直线上或使各点均匀分布在直线的两侧,而不要顾及个别离开直线较远的点,以减小偶然误差. 5.干电池内阻较小时,U的变化较小,此时,坐标图中数据点将呈现如图甲所示的状况,使下部大面积空间得不到利用,为此,可使纵坐标不从零开始而是根据测得的数据从某一恰当值开始(横坐标I必须从零开始),如图乙所示,并且把坐标的比例放大,可使结果的误差减小.此时图线与横轴交点不表示短路电流,而图线与纵轴的截距仍为电动势,要在直线上任取两个相距较远的点,用r=||计算出电池的内阻r. 考点1 仪器的选取及实验原理 (2011·高考四川卷)为测量一电源的电动势及内阻 (1)在下列三个电压表中选一个改装成量程为9 V的电压表 A.量程为1 V、内阻大约为1 kΩ的电压表V1 B.量程为2 V、内阻大约为2 kΩ的电压表V2 C.量程为3 V、内阻为3 kΩ的电压表V3 选择电压表________串联________kΩ的电阻可以改装成量程为9 V的电压表. (2)利用一个电阻箱、一只开关、若干导线和改装好的电压表(此表用符号V1、V2或V3与一个电阻串联来表示,且可视为理想电压表),在虚线框内画出测量电源电动势及内阻的实验原理电路图. (3)根据以上实验原理电路图进行实验,读出电压表示数为1.50 V时,电阻箱的阻值为15.0 Ω;电压表示数为2.00 V时,电阻箱的阻值为40.0 Ω,则电源的电动势E=________ V,内阻r= ________ Ω. 考点2 对实验原理和数据处理的考查 (2012·高考重庆卷)某中学生课外科技活动小组利用铜片、锌片和家乡盛产的柑橘制作了果汁电池,他们测量这种电池的电动势E和内阻r,并探究电极间距对E和r的影响,实验器材如图所示. (1)测量E和r的实验方案为:调节滑动变阻器,改变电源两端的电压U和流过电源的电流I,依据公式________,利用测量数据作出U-I图像,得出E和r. (2)将电压表视为理想表,要求避免电流表分压作用对测量结果的影响,请在图中用笔画线代替导线连接电路. (3)实验中依次减小铜片与锌片的间距,分别得到相应果汁电池的U-I图像如图7-5-12中(a)、(b)、(c)、(d)所示,由此可知: 在该实验中,随电极间距的减小,电源电动势________(填“增大”、“减小”或“不变”),电源内阻________(填“增大”、“减小”或“不变”). 曲线(c)对应的电源电动势E=______ V,内阻r=______ Ω,当外电路总电阻为2500 Ω时,该电源的输出功率P=________ mW.(均保留三位有效数字) 15
