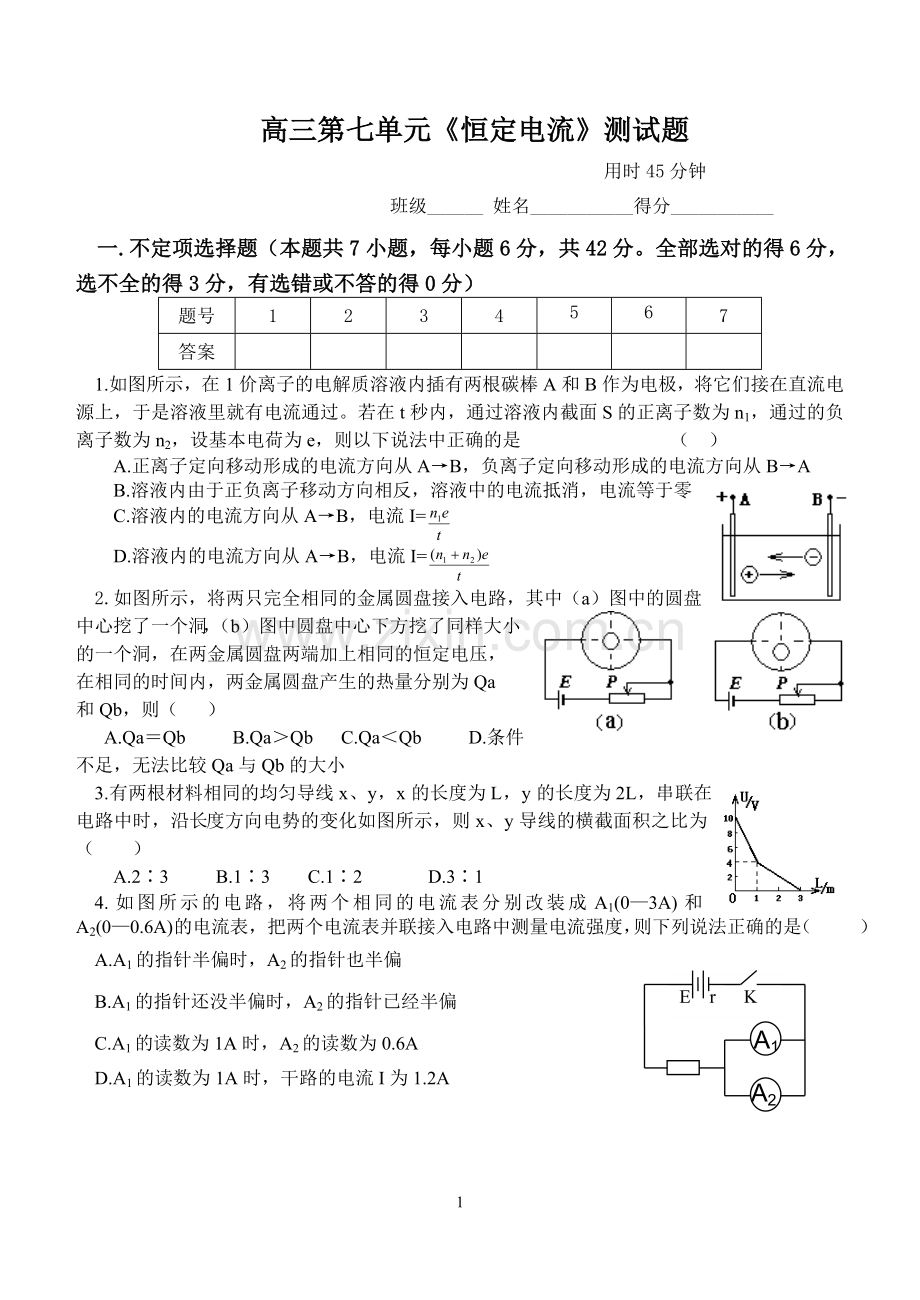

高三第七单元《恒定电流》测试题.doc

高三第七单元《恒定电流》测试题
用时45分钟
班级______ 姓名___________得分___________
一.不定项选择题（本题共7小题，每小题6分，共42分。全部选对的得6分，选不全的得3分，有选错或不答的得0分）
题号
1
2
3
4
5
6
7
答案

1.如图所示，在1价离子的电解质溶液内插有两根碳棒A和B作为电极，将它们接在直流电源上，于是溶液里就有电流通过。若在t秒内，通过溶液内截面S的正离子数为n1，通过的负离子数为n2，设基本电荷为e，则以下说法中正确的是 （ ）
A.正离子定向移动形成的电流方向从A→B，负离子定向移动形成的电流方向从B→A
B.溶液内由于正负离子移动方向相反，溶液中的电流抵消，电流等于零
C.溶液内的电流方向从A→B，电流I=
D.溶液内的电流方向从A→B，电流I=
2.如图所示，将两只完全相同的金属圆盘接入电路，其中（a）图中的圆盘中心挖了一个洞，（b）图中圆盘中心下方挖了同样大小的一个洞，在两金属圆盘两端加上相同的恒定电压，在相同的时间内，两金属圆盘产生的热量分别为Qa和Qb，则（ ）
A.Qa＝Qb B.Qa＞Qb C.Qa＜Qb D.条件不足，无法比较Qa与Qb的大小
3.有两根材料相同的均匀导线x、y，x的长度为L，y的长度为2L，串联在电路中时，沿长度方向电势的变化如图所示，则x、y导线的横截面积之比为 （ ）
A.2∶3 B.1∶3 C.1∶2 D.3∶1
4.如图所示的电路，将两个相同的电流表分别改装成A1(0—3A)和A2(0—0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（ ）
E r K
A1
A2
A.A1的指针半偏时，A2的指针也半偏
B.A1的指针还没半偏时，A2的指针已经半偏
C.A1的读数为1A时，A2的读数为0.6A
D.A1的读数为1A时，干路的电流I为1.2A

5.如图所示，电源内阻不能忽略，电流表、电压表都是理想电表，当滑动变阻器R的滑动头从a端滑到b端过程中（ 　）
V

R
A
a b
A. V的示数先增大后减小，A示数减小
B. V的示数先增大后减小，A示数增大
C.V的示数先减小后增大，A示数增大
D.V的示数先减小后增大，A示数减小
6.如图所示的电路中，电池的电动势为E，内阻可忽略不计，从刚闭合电键K接通电路起，到电池最后达到稳定值的时间内，关于各电流强度I和电压U的变化情况，正确的叙述是 （ ）
A.IO由大变小，I1由小变大，I2由大变小，最后IO = I1，I2 = 0
B.IO、I1和I2都由大变小，最后IO = I1，I2 = 0
C.Uab由大变小，Ubf由小变大，Ubf最后达到的值取决于R和R1
D.Uae不随时间变化，Ubf由小变大，Ubf最后达到的值取决于C
7.如图所示，U—I图线上，a、b、c各点均表示该电路中有一个确定的工作状态，b点α=β，则下列说法中正确的是（ ）
A.在b点时，电源有最大输出功率
B.在b点时，电源的总功率最大
C.从a→b时，β角越大，电源的总功率和输出功率都将增大
D.从b→c时，β角越大，电源的总功率和输出功率都将减小
二.本题共2小题，共34分，把答案填在题中相应的横线上或按题目要求作答.
8.（1）实验仪器读数
①（10分）甲图游标卡尺的读数是 cm。乙图螺旋测微器的读数是 mm。

②（12分）如图所示，A、B、C是多用表在进行不同测量时，转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置。
若是用A档测量，指针偏转如D，则读数为______；
若是用B档测量，指针偏转如D，则读数为_______；
若是用C档测量，指针偏转如D，则读数为_______。
（2）（12分）如图所示为用伏安法测量一个定值电阻阻值的实验所需器材的实物图，器材规格如下：
待测电阻Rx（约100 Ω）； 直流毫安表（量程0 ~ 50 mA，内阻约50 Ω）；
直流电压表（量程0 ~ 3 V，内阻约5 kΩ）； 直流电源（输出电压6 V，内阻不计）；
滑动变阻器（阻值范围0 ~ 15 Ω，允许最大电流1 A）； 开关1个，导线若干条．
根据器材的规格和实验要求，在方框内画出实验电路图，并在实物图上连线．

三.本题共2小题，共24分。
9.（10分）一辆电动自行车的铭牌上给出了如下的技术参数：
规 格

后轮驱动直流电机
车型
26#电动自行车

额定输出功率
120W
整车质量
30kg

额定电压
40V
最大载重
120kg
额定电流
3.5A
请根据上表计算：（1）此电动机的内阻（2）电动机正常工作时的效率

10.（14分）如图所示，ε=3V，r=0.5Ω，R1=R2=5.5Ω，平行板电容器的两板距离d=1cm，当电键K接通时极板中的一个质量m=4×10-3g的带电微粒恰好处于静止状态。求：（1）带电微粒所带的电荷量（2）若电容为1000pF，K断开后，有多少电量的电荷流过R2？

参考答案
一．选择题：
题号
1
2
3
4
5
6
7
答案
D
C
B
AD
B
AC
AD
4. AD (提示：因为A1(0—3A)和A2(0—0.6A)是由两个相同电流表改装而来的，只不过是它们并联的电阻不同，电压相等，所以通过它们的电流也相同，所以选项A正确；A1的读数为1A时，A2的读数为0.2A，所以通过干路的电流I为1.2A，故选项D正确。)
二.填空题：
8.（1）① 10.050 3.200(3.198-3.202) ② 6.4mA ， 32.0 V
（2）滑动变阻器分压接法，电流表外接
三.计算题：
9. r=1.63Ω 10. 1.46×10-7C 2.75×10-9C
