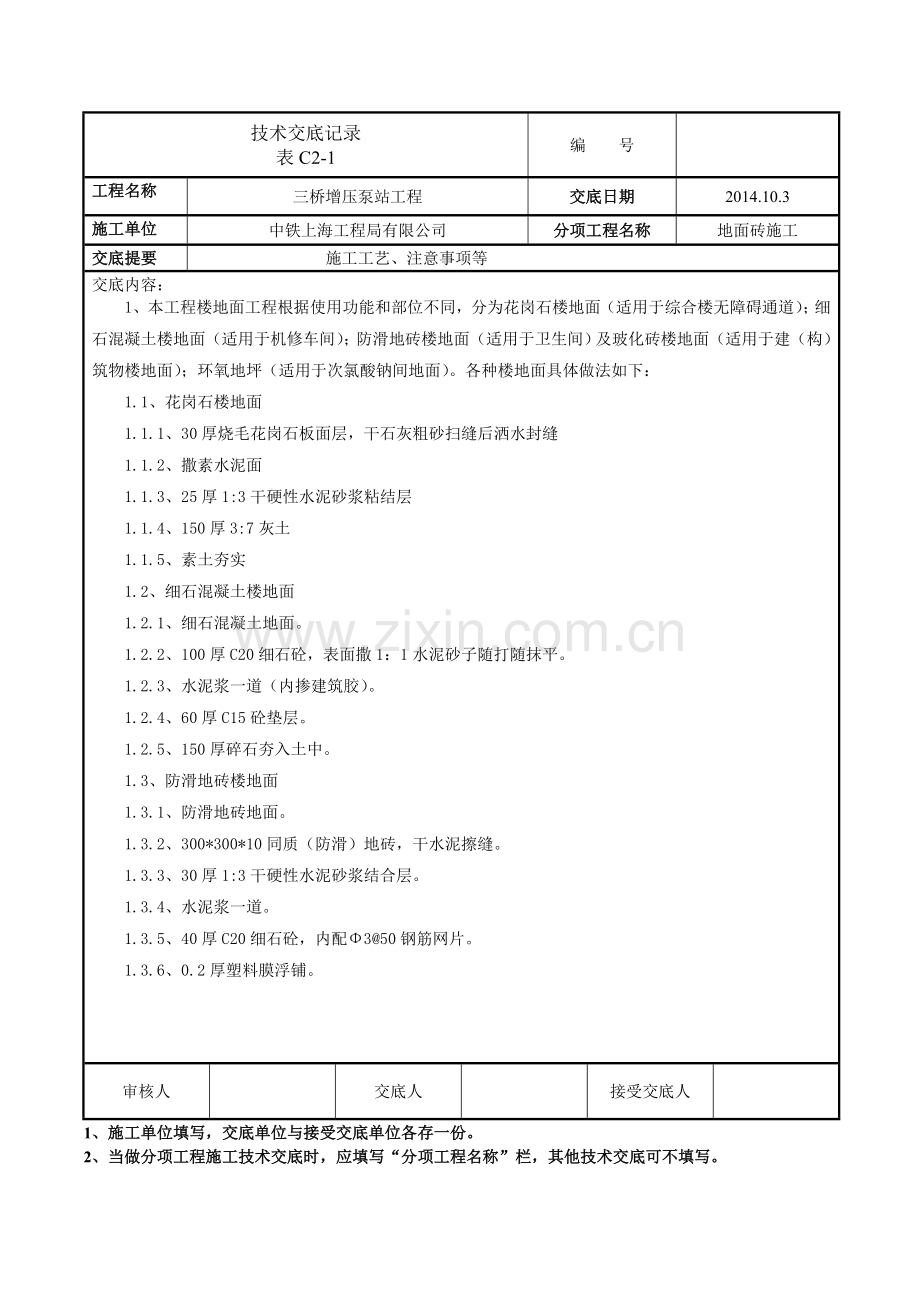

技术交底记录
表C2-1
编 号

工程名称
三桥增压泵站工程
交底日期
2014.10.3
施工单位
中铁上海工程局有限公司
分项工程名称
地面砖施工
交底提要
施工工艺、注意事项等
交底内容：
1、本工程楼地面工程根据使用功能和部位不同，分为花岗石楼地面（适用于综合楼无障碍通道）；细石混凝土楼地面（适用于机修车间）；防滑地砖楼地面（适用于卫生间）及玻化砖楼地面（适用于建（构）筑物楼地面）；环氧地坪（适用于次氯酸钠间地面）。各种楼地面具体做法如下：
1.1、花岗石楼地面
1.1.1、30厚烧毛花岗石板面层，干石灰粗砂扫缝后洒水封缝
1.1.2、撒素水泥面
1.1.3、25厚1:3干硬性水泥砂浆粘结层
1.1.4、150厚3:7灰土
1.1.5、素土夯实
1.2、细石混凝土楼地面
1.2.1、细石混凝土地面。
1.2.2、100厚C20细石砼，表面撒1：1水泥砂子随打随抹平。
1.2.3、水泥浆一道（内掺建筑胶）。
1.2.4、60厚C15砼垫层。
1.2.5、150厚碎石夯入土中。
1.3、防滑地砖楼地面
1.3.1、防滑地砖地面。
1.3.2、300*300*10同质（防滑）地砖，干水泥擦缝。
1.3.3、30厚1:3干硬性水泥砂浆结合层。
1.3.4、水泥浆一道。
1.3.5、40厚C20细石砼，内配Φ3@50钢筋网片。
1.3.6、0.2厚塑料膜浮铺。

审核人

交底人

接受交底人

1、施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

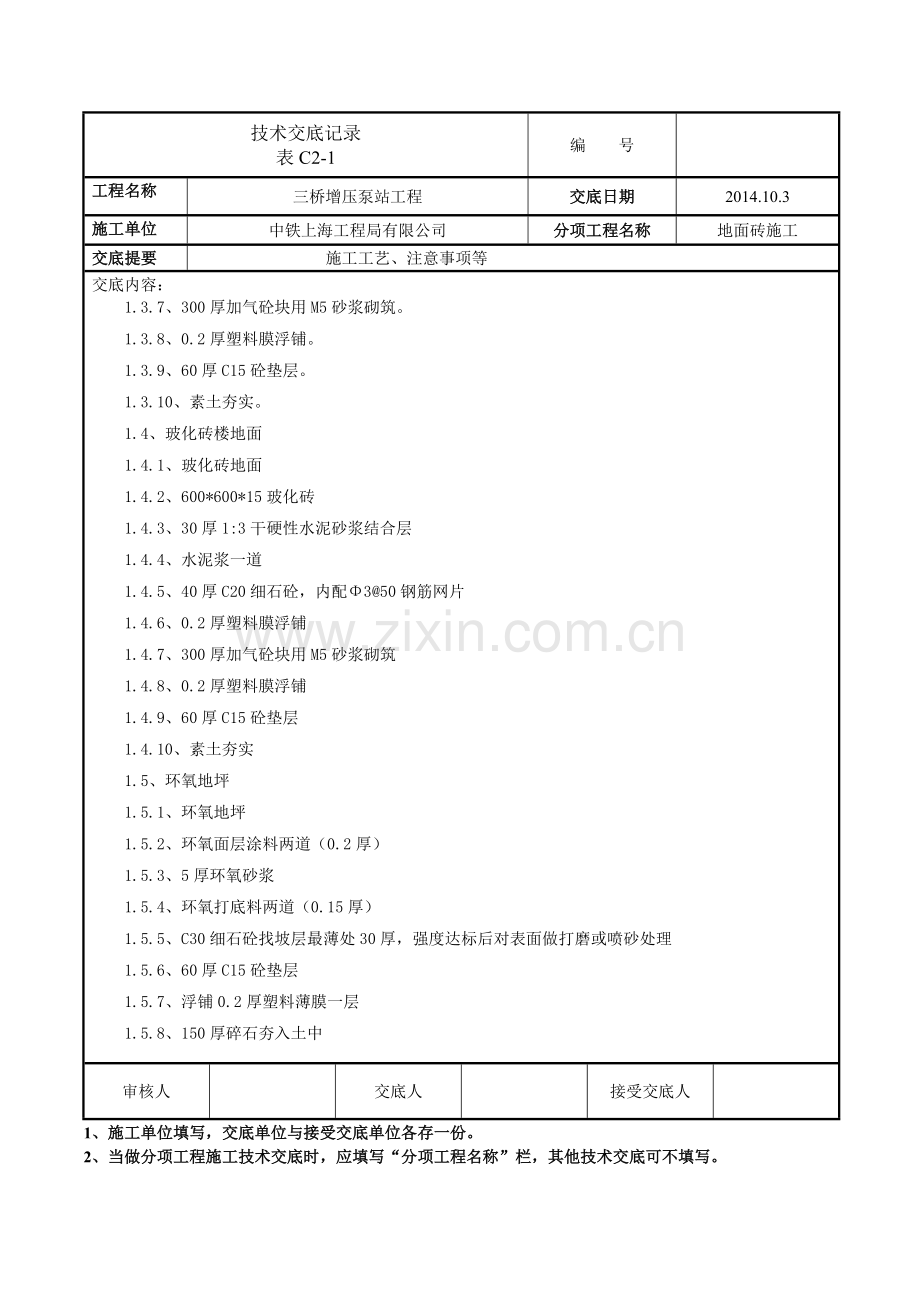

技术交底记录
表C2-1
编 号

工程名称
三桥增压泵站工程
交底日期
2014.10.3
施工单位
中铁上海工程局有限公司
分项工程名称
地面砖施工
交底提要
施工工艺、注意事项等
交底内容：
1.3.7、300厚加气砼块用M5砂浆砌筑。
1.3.8、0.2厚塑料膜浮铺。
1.3.9、60厚C15砼垫层。
1.3.10、素土夯实。
1.4、玻化砖楼地面
1.4.1、玻化砖地面
1.4.2、600*600*15玻化砖
1.4.3、30厚1:3干硬性水泥砂浆结合层
1.4.4、水泥浆一道
1.4.5、40厚C20细石砼，内配Φ3@50钢筋网片
1.4.6、0.2厚塑料膜浮铺
1.4.7、300厚加气砼块用M5砂浆砌筑
1.4.8、0.2厚塑料膜浮铺
1.4.9、60厚C15砼垫层
1.4.10、素土夯实
1.5、环氧地坪
1.5.1、环氧地坪
1.5.2、环氧面层涂料两道（0.2厚）
1.5.3、5厚环氧砂浆
1.5.4、环氧打底料两道（0.15厚）
1.5.5、C30细石砼找坡层最薄处30厚，强度达标后对表面做打磨或喷砂处理
1.5.6、60厚C15砼垫层
1.5.7、浮铺0.2厚塑料薄膜一层
1.5.8、150厚碎石夯入土中
审核人

交底人

接受交底人

1、施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

技术交底记录
表C2-1
编 号

工程名称
三桥增压泵站工程
交底日期
2014.10.3
施工单位
中铁上海工程局有限公司
分项工程名称
地面砖施工
交底提要
施工工艺、注意事项等
交底内容：
2. 施工准备
（1）墙上四周弹好+0.5m水平控制线。
（2）地面防水层已经做完，室内墙面润湿作业已经做完。
（3）穿楼地面的管洞已经堵严塞实。
（4）楼地面垫层已经做完。
（5）板块应预先用水浸湿，并码放好，铺时达到表面无明水。
（6）复杂的地面施工前，应绘制施工大样图，并做出样板间，经检查合格后，方可大面积施工。
（7）水泥：32.5级以上普通硅酸盐水泥。
（8）砂：粗砂或中砂，含泥量不大于3%，过8mm孔径的筛子。
（9）面砖：进场验收合格后，在施工前应进行挑选，将有质量缺陷的先剔除，然后将面砖按大中小三类挑选后分别码放在垫木上。色号不同的严禁混用，选砖用木条钉方框模子，拆包后块块进行套选，长、宽、厚不得超过±lmm，平整度用直尺检查。
（10）施工机具：小水桶、半截桶、笤帚、方尺、平锹、铁抹子、大杠、筛子、窄手推车、钢丝刷、喷壶、橡皮锤、小线、云石机、水平尺等。
3、施工工序
确定高程→清理基层→素水泥结合层一道→20厚1：3水泥砂浆找平→排版、选砖→砂浆拌制→试铺→铺装→勾缝→保养
4、施工工艺
（1）确定高程：根据水平标准线和设计厚度，在四周墙、柱上弹出面层的上平标高控制线，使用水平仪和水平管确定各个房间的铺装高度。该高程是指导地面标高和坡度的唯一标准。
（2）清理基层：依据测量的高程，检查水泥砂浆的预留高度是否能保证瓷砖的铺装质量，如水泥砂浆的预留厚度小于15毫米，要对地面进行剔凿。同时，清理基层的尘土、油污和异物，同时把水泥地面凿毛并涂刷素水泥浆（掺加20%的108界面胶），以增加水泥砂浆与基层的附着力，防止出现空鼓。

审核人

交底人

接受交底人

技术交底记录
表C2-1
编 号

工程名称
三桥增压泵站工程
交底日期
2014.10.3
施工单位
中铁上海工程局有限公司
分项工程名称
地面砖施工
交底提要
施工工艺、注意事项等
（3）20厚1：3水泥砂浆找平: 浇水充分湿润地面后的第二天抹1:3水泥砂浆，每遍厚度5～7mm，应分层分遍与所抹筋齐平，并用大杠刮平找直，木抹子搓毛。在刷好聚合物水泥浆以后应及时抹灰，不得在水泥浆风干后再抹灰，否则，容易形成隔离层，不利于砂浆与基层的粘结。抹灰时不要将灰饼碰坏。底灰材料应选择合适的混合砂浆，厚度5mm，扫毛或划出纹线。然后用l:3水泥砂浆（厚度约5～8mm）抹第二遍，用大杠将抹灰面刮平，表面压光。用吊线板检查，要求垂直平整，阴角方正，管后阴角顺直、平整、洁净。
（4）排版：地面的排版工作直接会影响到地面砖铺装的整体效果。排版时，先找出房间的中心，再由中心向四周分散排布，四周不得出现小于二分之一整砖的排布。为避免走廊与相邻房间的砖缝错茬，在交接门口部位与走廊的黑金砂大理石波打线交接，以起到过渡衔接的作用。公用走廊部位的排版由走廊中间向两端分散排布。排版时，我公司项目部技术人员将在结合设计图纸的基础上，要严格按照施工现场的实际尺寸进行反复测量和排版计算，并画出准确的排版图。排版图的工作将覆盖所有地砖铺装面，并作为指导工人进行铺装作业的主要依据。
（5）选砖：地砖进场后，我公司将安排专业工人进行选砖，挑选内容包括玻化砖（大理石）的外形尺寸和颜色。如果玻化砖（大理石）的平整度、外形尺寸、颜色存在重大质量缺陷，将勒令供应商进行退换。此外，将依据波化砖的外形尺寸和色差分成三个种类，每一个部位所使用玻化砖（大理石）的外形尺寸偏差不得大于0.2毫米，颜色一致，以确保铺装质量和房间的整体效果。
（6）拌制砂浆：地砖铺装采用干性砂浆，干硬性砂浆的干湿度以手捏成团，落地开花为准，拌制比例不得超过1：2.5。
（7）试铺：在正式铺装前要进行试铺，在确保砂浆厚度、缝隙宽度等质量指标达到设计规范要求后再进行正式铺装。
（8）铺装：
1）铺设结合层砂浆：铺设前应将基底湿润，并在基底上刷一道素水泥浆或界面结合剂，随刷随铺设搅拌均匀的干硬性水泥砂浆。
2）铺砖：将砖放置在拌料上，用橡皮锤找平，之后将砖拿起，在干拌料上浇适量素水泥浆，同时在砖背面涂厚度约1mm 的素水泥膏，再将砖放置在找过平的干拌料上，用橡皮锤按标高控制线和方正控制线坐
审核人

交底人

接受交底人

1、施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编 号

工程名称
三桥增压泵站工程
交底日期
2014.10.3
施工单位
中铁上海工程局有限公司
分项工程名称
地面砖施工
交底提要
施工工艺、注意事项等
平坐正。铺砖时应先在房间中间按照十字线铺设十字控制砖，之后按照十字控制砖向四周铺设，并随时用2m靠尺和水平尺检查平整度。大面积铺贴时应分段、分部位铺贴。如设计有图案要求时，要按照设计图案弹出准确分格线，并做好标记，防止差错。
（9）擦缝：当砖面层的强度达到可上人的时候，进行勾缝，用同种，同强度等级，同色的水泥膏或1：1水泥砂浆，要求缝清晰、顺直、平整、光滑、深浅一致，缝应低于砖面0.5～1mm。
（10）养护：铺装完毕后，要对该部位进行成品保护，在水泥砂浆完全凝固前，不得进行其他工种施工，防止因扰动而出现空鼓。
5、施工质量标准及检验方法
整个玻化砖地面全部结束后，用2mm 长水平垂直测量仪（设备允许误差为±0.5mm），楔形塞尺（设备允许误差为±0.3mm），5m线，直尺等检测进行检查，质量满足下列标准：
序号
项目
允许偏差（mm）
检测方法
1
表面平整度
1
2m长水平垂直测量仪、楔形塞尺
2
缝格平直度
2
5m线、直尺
3
接缝高低差
0.5
直尺、楔形塞尺
4
板块间隙宽度≯
1
直尺
5
表面洁净，图案清晰，色泽一致，周边顺直，板块无裂纹，掉角和缺陷。
观察检查
6
玻化砖（大理石）的品种，质量符合设计要求，面层与基层粘结牢固，无空鼓。
小锤轻击和观察检查
6、易出现的质量问题及预防措施

审核人

交底人

接受交底人

1、施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

技术交底记录
表C2-1
编 号

工程名称
三桥增压泵站工程
交底日期
2014.10.3
施工单位
中铁上海工程局有限公司
分项工程名称
地面砖施工
交底提要
施工工艺、注意事项等
质量通病
原 因 分 析
预 防 措 施
板块空鼓
基层处理不干净，结合不牢结合层砂浆太稀基层干燥，水泥砂浆刷不均匀，或已干，结合层砂浆未压实，水泥砂浆中水泥掺量太少，板块铺后，养护期没结束，就上人面板没有用水浸泡。
基层应彻底处理干净，并用水冲洗干净，然后晾至没有积水为止采用干硬性砂浆，砂浆应搅拌均匀、拌熟，决不能用稀砂浆铺砂浆前先湿润基层，水泥砂浆刷匀后，随即就铺结合层
结合层的砂浆应拍实、揉平、搓毛水泥砂浆中水泥掺量要达到规范要求面板铺贴前，应将板面浸泡后晾干浇水泥素浆正式铺贴，定位后，将板块均匀轻击压实养护期内，禁止上人。
接缝高低差 较 大
板材的厚度不均匀，板块角度偏差大操作时检查不严，未严格按拉线对准
养护期内上人、存放或移动重物。
1、挑砖时要认真仔细，剔出不合格者，对厚薄不均匀的板材，加以注明，使施工人员施工时注意控制。
2、采用试铺方法，浇浆时稍厚一些，板块正式落位后用水平尺骑缝搁置在相邻的板块上直到板面齐平为止。
3、养护期内，禁止上人及存放或移动重物。
板块有色差
1、材料进场时验收不严
2、施工前没进行预铺或预铺不仔细
1、加强材料进场验收。
2、施工前必须先仔细进行预铺，有色差的板块坚决不用。
板缝观感较差
1、板缝没有灌缝或有遗漏。
2、灌缝的水泥浆与大理石面板的颜色相同。
1、大理石铺贴后的第二天，必须进行灌缝，用素泥浆灌缝2/3高度。
2、灌缝用的色浆必须用与大理石面板颜色相同的水泥浆进行擦缝，擦缝不遗漏。
踢脚线接缝高低差上口平直度严重
1、基层不平。
2、板材厚度不均匀。
3、操作时检查不严，未严格按规范施工。
1、踢脚线施工前先检查基层面，不平整的时
调整到位。
2、踢脚线施工前，必须先检查板材的厚度，确。
保使板材厚薄均匀一致。
3、踢脚线铺贴前，先进行预铺，确保踢角线的上口及各种造型倒角为同一水平标高，同时剔出不合格者。
阴阳角处未对接
1、施工人员质量意识差、施工偷巧。
2、质量员检查不仔细。
1、施工前加强对施工人员的质量意识教育，技术交底全面。
2、质量员检查质量必须及时、仔细、严格
板块接缝宽度大小不一、相邻的两块错缝严重
1、材料进场，检查不仔细。
2、板块的尺寸不对，超过规范。
3、要求施工时没进行弹线控制。
1、加强材料进场时的验收把关，对板块的尺
寸、方正均仔细核验，不合格的全部剔除。
2、施工前，应按设计要求的板块尺寸进行弹线控制。
