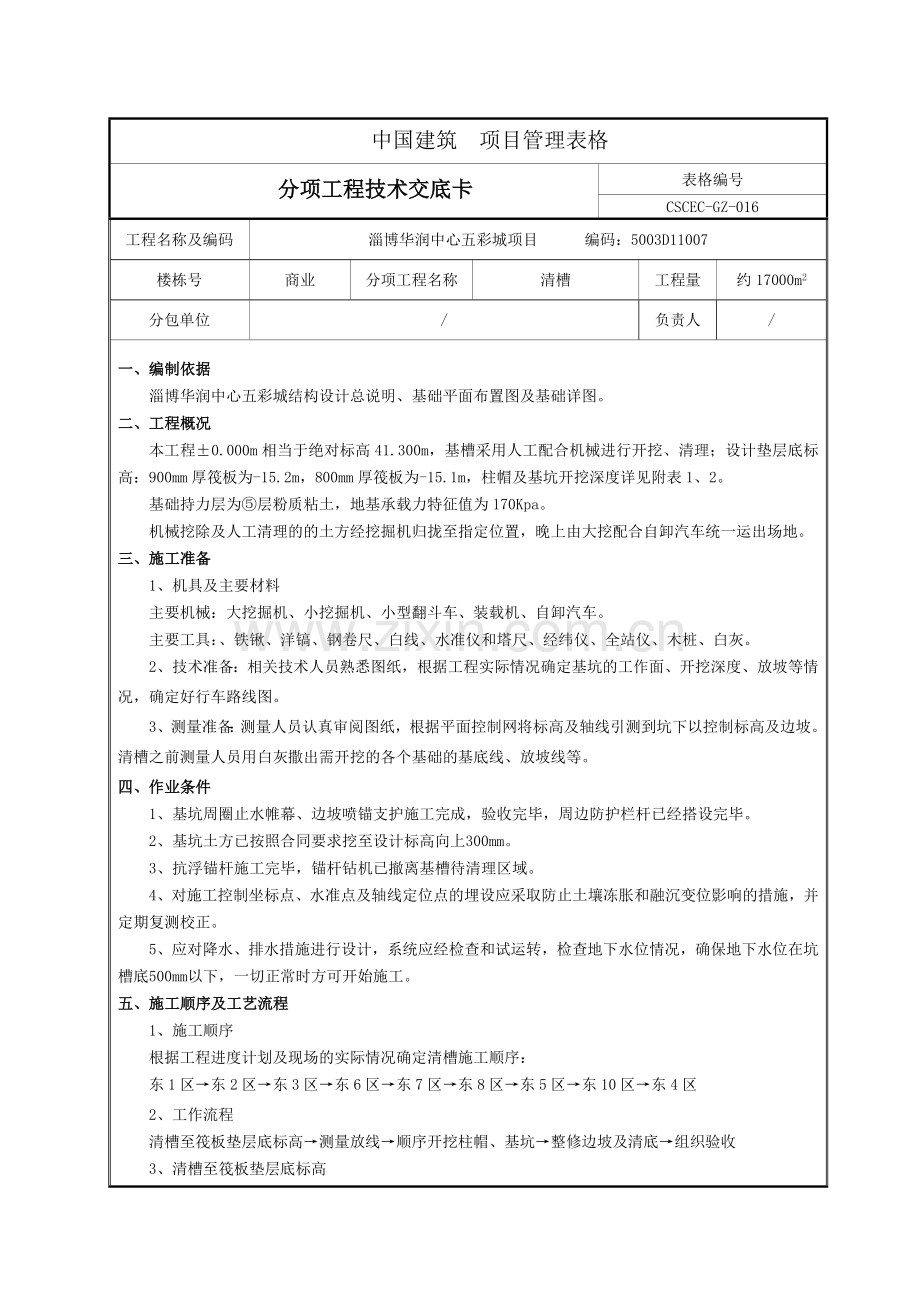

分项工程技术交底卡
表格编号
CSCEC-GZ-016
工程名称及编码
淄博华润中心五彩城项目 　编码：5003D11007
楼栋号
商业
分项工程名称
清槽
工程量
约17000m2
分包单位
/
负责人
/
一、编制依据
淄博华润中心五彩城结构设计总说明、基础平面布置图及基础详图。
二、工程概况
本工程±0.000m相当于绝对标高41.300m，基槽采用人工配合机械进行开挖、清理；设计垫层底标高：900mm厚筏板为-15.2m，800mm厚筏板为-15.1m，柱帽及基坑开挖深度详见附表1、2。
基础持力层为⑤层粉质粘土，地基承载力特征值为170Kpa。
机械挖除及人工清理的的土方经挖掘机归拢至指定位置，晚上由大挖配合自卸汽车统一运出场地。
三、施工准备
1、机具及主要材料
主要机械：大挖掘机、小挖掘机、小型翻斗车、装载机、自卸汽车。
主要工具：、铁锹、洋镐、钢卷尺、白线、水准仪和塔尺、经纬仪、全站仪、木桩、白灰。
2、技术准备：相关技术人员熟悉图纸，根据工程实际情况确定基坑的工作面、开挖深度、放坡等情况，确定好行车路线图。
3、测量准备：测量人员认真审阅图纸，根据平面控制网将标高及轴线引测到坑下以控制标高及边坡。清槽之前测量人员用白灰撒出需开挖的各个基础的基底线、放坡线等。
四、作业条件
1、基坑周圈止水帷幕、边坡喷锚支护施工完成，验收完毕，周边防护栏杆已经搭设完毕。
2、基坑土方已按照合同要求挖至设计标高向上300mm。
3、抗浮锚杆施工完毕，锚杆钻机已撤离基槽待清理区域。
4、对施工控制坐标点、水准点及轴线定位点的埋设应采取防止土壤冻胀和融沉变位影响的措施，并定期复测校正。
5、应对降水、排水措施进行设计，系统应经检查和试运转，检查地下水位情况，确保地下水位在坑槽底500mm以下，一切正常时方可开始施工。
五、施工顺序及工艺流程
1、施工顺序
根据工程进度计划及现场的实际情况确定清槽施工顺序：
东1区→东2区→东3区→东6区→东7区→东8区→东5区→东10区→东4区
2、工作流程
清槽至筏板垫层底标高→测量放线→顺序开挖柱帽、基坑→整修边坡及清底→组织验收
3、清槽至筏板垫层底标高
在开挖柱帽、基坑前，首先由人工配合机械清槽至筏板垫层底标高；清槽时，技术人员用水准仪抄好标高，用木桩做高程控制点，每间距4-5m设置一个高程控制点，工人清理时在不同方向挂白线，严格按照标高进行清理，严禁超挖，并随时用水准仪、塔尺和卷尺测量清槽的高程和尺寸。
4、测量放线
技术人员定出待开挖区域的控制桩，用经纬仪打出控制轴线，以轴线为基础偏移适当尺寸确定柱帽及基坑边线，并拉白线，最后洒出灰线。
5、顺序开挖：按照预定的清理顺序，分段进行开挖清理
在开挖过程中，测量人员及时跟踪保证槽底标高的误差在30mm以内，并随时检查槽壁和边坡的状态，做好准备，以防坍陷。
若集水坑、电梯井基坑或较深柱帽在开挖过程中出现地下水上涌现象，应立即联系降水小组人员，商议解决办法，采取有效措施。
杂填土及暗塘浜土应全部挖除，超挖部分采用素混凝土回填至基础底面。
基坑垫层底上部100mm土由人工清理，禁止机械开挖，防止超挖。
不放坡的基坑自结构外边线向四周多开挖清理400mm，留作240砖模砌筑及砂浆找平空间。
施工道路应经过事先检查，以保证安全。小挖边挖边退，然后用大挖将积土归拢到道路两侧，晚上用大挖配合自卸汽车将土石方运出场地。

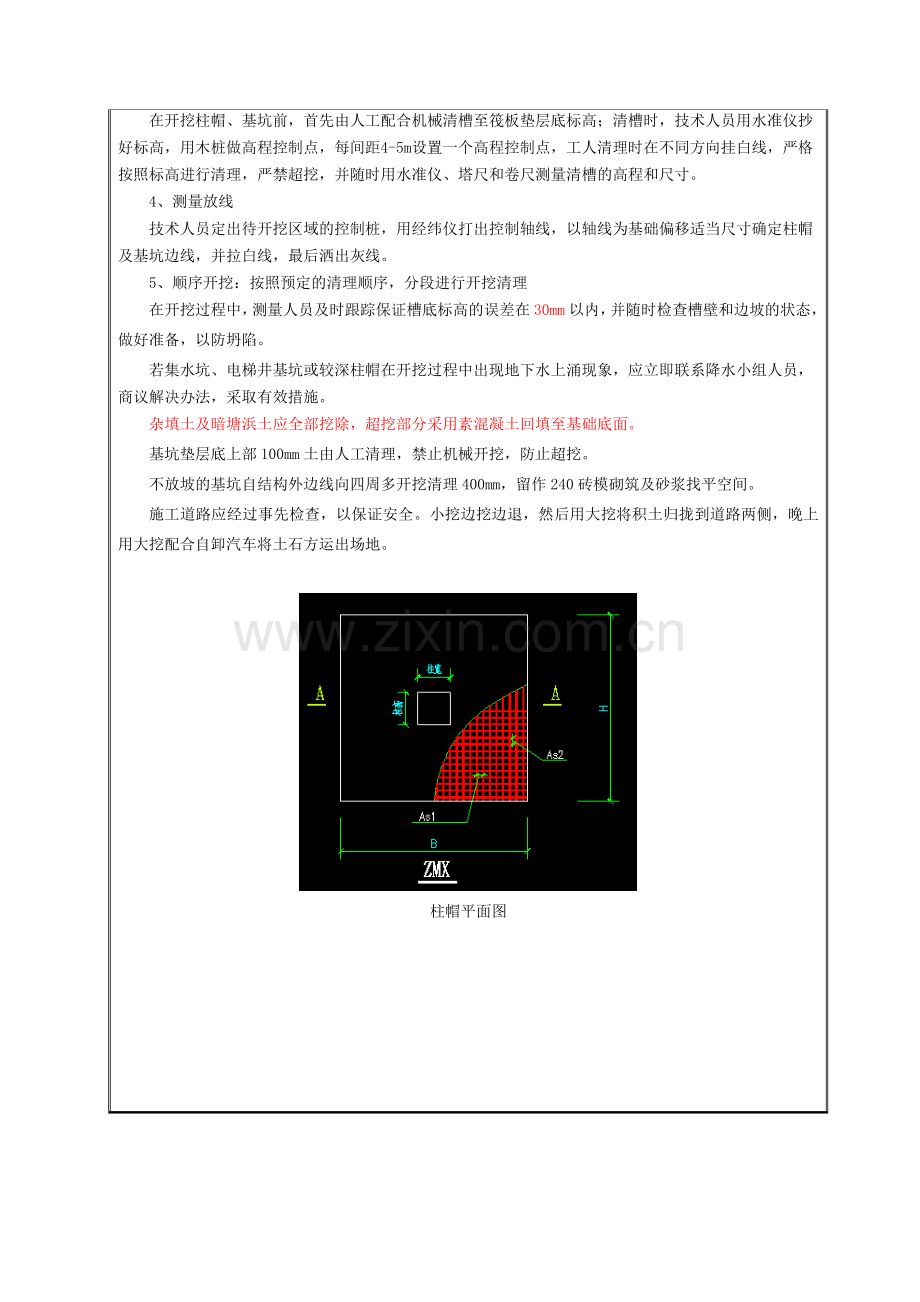

柱帽平面图

柱帽A-A截面图
6、跟随着土方的机械开挖，进行人工清槽、整平工作。
根据标高控制线人工清土至设计标高，测量人员校核标高点是否被破坏，及时校正，放基坑下口、上口边线，拉白线检查距槽边尺寸，修整边坡，最后清除槽底土方。
采用洋镐凿土、铁锹清土，人工配合将扰动的浮土随机械清运出基坑；在清土过程中，随时用钢卷尺根据木桩上平校核槽底标高，防止超挖和不足深的现象。 槽底表面应清理干净，特别是槽边掉下的虚土，风吹入的纸片、塑料袋等垃圾杂物。
大面积基槽清理后，要对各集水坑、电梯坑、柱帽的平面尺寸、位置、标高认真复检。
7、基槽清理完毕后，及时组织建设单位、监理单位、质监站、设计单位、地质勘查单位、施工单位进行基槽验收，清槽验收完毕后，设专人看管，不得随意进人、机械或堆放重物，以免扰动基底土层。
六、质量标准
1、主控项目
（1）开挖标高及边坡必须符合设计要求。标高允许偏差为±30mm。
（2）基土土质必须符合要求，并且在开挖及清槽过程中严禁扰动基土。
2、一般项目：
控制好开挖表面的平整度及基底土性。表面平整度允许偏差为20mm。
七、质量控制措施
1、标高控制
机械开挖时应进行标高的控制，根据图纸的具体数据控制开挖深度。人工清基应根据标高桩上的标高进行基底的标高控制，钢筋标高桩上的标高向下200mm即为设计基底。人工清基时标高的允许偏差为：±20mm。
每班或每天测设钢筋控制桩时均应从水准点进行引测，严禁直接从钢筋标高桩上引测标高。钢筋标高桩用φ12以上的钢筋制作，入土深度保证标高桩牢固，露出基底不少于250mm。
放线时必须明确集水坑高低差变化点的控制线；基槽的周边尺寸、标高、土质等符合设计图纸要求。
2、清基控制
人工清基时，必须根据施工测量所测设的灰线将边角部位修整到位。人工清槽时当局部出现超挖，或当开挖至实际标高仍未出现持力层，或持力层地基土的地质分类不清楚时应即时和技术人员进行联系，现场确定，不得出现到持力层后再开挖产生超挖现象，槽底松动的碎石及土方必须清理干净。
清基时应及时将基坑底部的浮土清理上来并由挖掘机运走，人工须配合好机械，防止机械退出作业面后再返回作业，增加作业难度、影响施工进度。
清槽时应尽量减少对基土的扰动。清槽后的区域严禁机具及人员随意进入。
3、排水及降水要求
根据本工程的地下水情况，水位较高，因此排水和降水措施必须严格按降水方案施工。
根据土质情况，清基后严禁地基土被地下水浸泡而受到侵蚀，因此项目部安排专职降水职工轮班进行基坑的降水，并看护好水泵，防止水泵长时间空转而烧坏水泵。水泵进水口应架设滤网，滤网用钢丝网或旧安全网均可。
八、成品保护措施
1、清理完成基槽禁止车辆碾压，以防造成边坡塌陷。
2、槽内基坑周边设防护栏杆，接警示灯，以防晚上加班发生意外事故。
3、基槽必须有专人看护，禁止堆放重物。
4、不得使基底长时间暴露。
5、采取排降水措施，严禁雨水、管道漏水流入基槽内，造成泡槽。
九、劳动保护及安全注意事项
1、进入施工现场人员必须正确佩戴安全帽。
2、防止高空落物。
3、在未支护的边坡附近作业，设有专人检查边坡稳定情况，若有异常，立即疏散作业人员。
4、各种机械施工时，要有专人负责指挥，要有专人操作，其他人必须服从命令、听从指挥。
作业人员不得进入挖掘机作业半径以内施工，在测量人员抄平时挖掘机暂停施工，抄平完后，挖掘机才能继续作业。
5、施工现场准备足够的丝袋，若开挖过程中基坑边坡局部出现坍塌时，将丝袋装满砂子进行砌堵。
6、对施工人员进行消防安全教育。施工现场内设置相应的消火栓、消防器材和工具，并经常检查，始终保持良好的备用状态。
7、施工现场不得使用明火，不准抽烟，不许乱丢杂物。
8、施工现场内的材料和机具设备要堆放整齐，做到活完料清、场净。
9、施工用电要符合安全用电的规定。
七、环境保护：
1、施工人员不得在施工场地内大小便。
2、尽量选择噪声低、振动小、公害小的施工机械和施工方法、减小对周围居民的干扰，同时做好周围居民的安抚工作，取得谅解，相互配合。
3、挖掘机、自卸汽车等机械禁止在现场内无故鸣笛。
4、要控制运土汽车容载量，汽车驶出现场前要升起挡板，为防止汽车轮胎夹带泥土污染道路，在现场出口设洗车台，用高压水枪将轮胎冲洗干净。
5、搞好门前卫生，加大清扫人力，随时检查运土汽车沿途0遗撒情况，及时清扫。

编制
质量
安全
审核
批准
接底人
时间
