四川遂资眉高速公路遂宁至资阳段 TJ1-12工区项目经理部

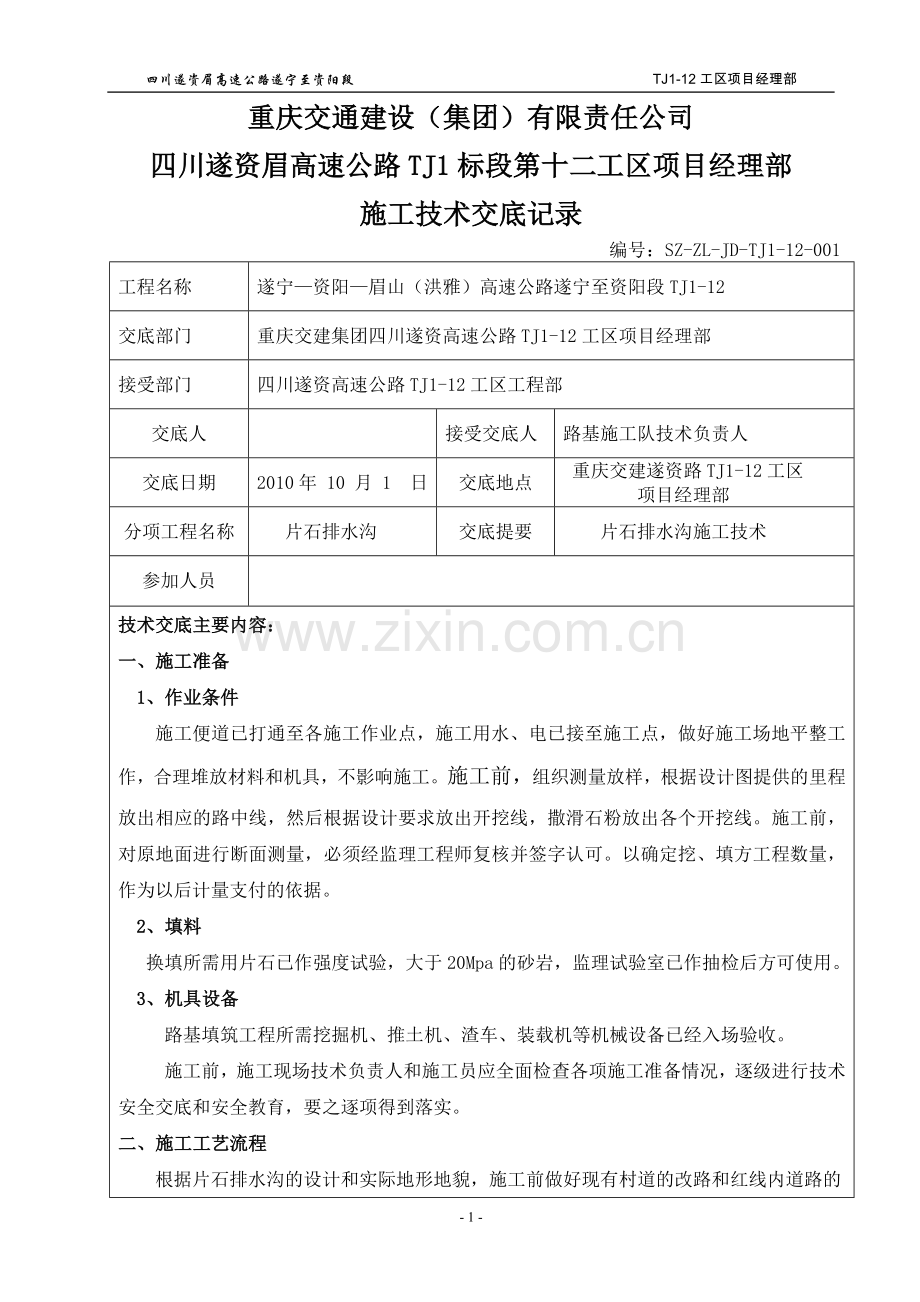

重庆交通建设（集团）有限责任公司
四川遂资眉高速公路TJ1标段第十二工区项目经理部
施工技术交底记录
编号：SZ-ZL-JD-TJ1-12-001
工程名称
遂宁—资阳—眉山（洪雅）高速公路遂宁至资阳段TJ1-12
交底部门
重庆交建集团四川遂资高速公路TJ1-12工区项目经理部
接受部门
四川遂资高速公路TJ1-12工区工程部
交底人

接受交底人
路基施工队技术负责人
交底日期
2010年 10 月 1 日
交底地点
重庆交建遂资路TJ1-12工区
项目经理部
分项工程名称
片石排水沟
交底提要
片石排水沟施工技术
参加人员

技术交底主要内容：
一、施工准备
1、作业条件
施工便道已打通至各施工作业点，施工用水、电已接至施工点，做好施工场地平整工作，合理堆放材料和机具，不影响施工。施工前，组织测量放样，根据设计图提供的里程放出相应的路中线，然后根据设计要求放出开挖线，撒滑石粉放出各个开挖线。施工前，对原地面进行断面测量，必须经监理工程师复核并签字认可。以确定挖、填方工程数量，作为以后计量支付的依据。
2、填料
换填所需用片石已作强度试验，大于20Mpa的砂岩，监理试验室已作抽检后方可使用。
3、机具设备
路基填筑工程所需挖掘机、推土机、渣车、装载机等机械设备已经入场验收。
施工前，施工现场技术负责人和施工员应全面检查各项施工准备情况，逐级进行技术安全交底和安全教育，要之逐项得到落实。
二、施工工艺流程
根据片石排水沟的设计和实际地形地貌，施工前做好现有村道的改路和红线内道路的畅工作，以便于片石能够运到所需地点，片石强度、及规格符合设计及施工验收规范要求，

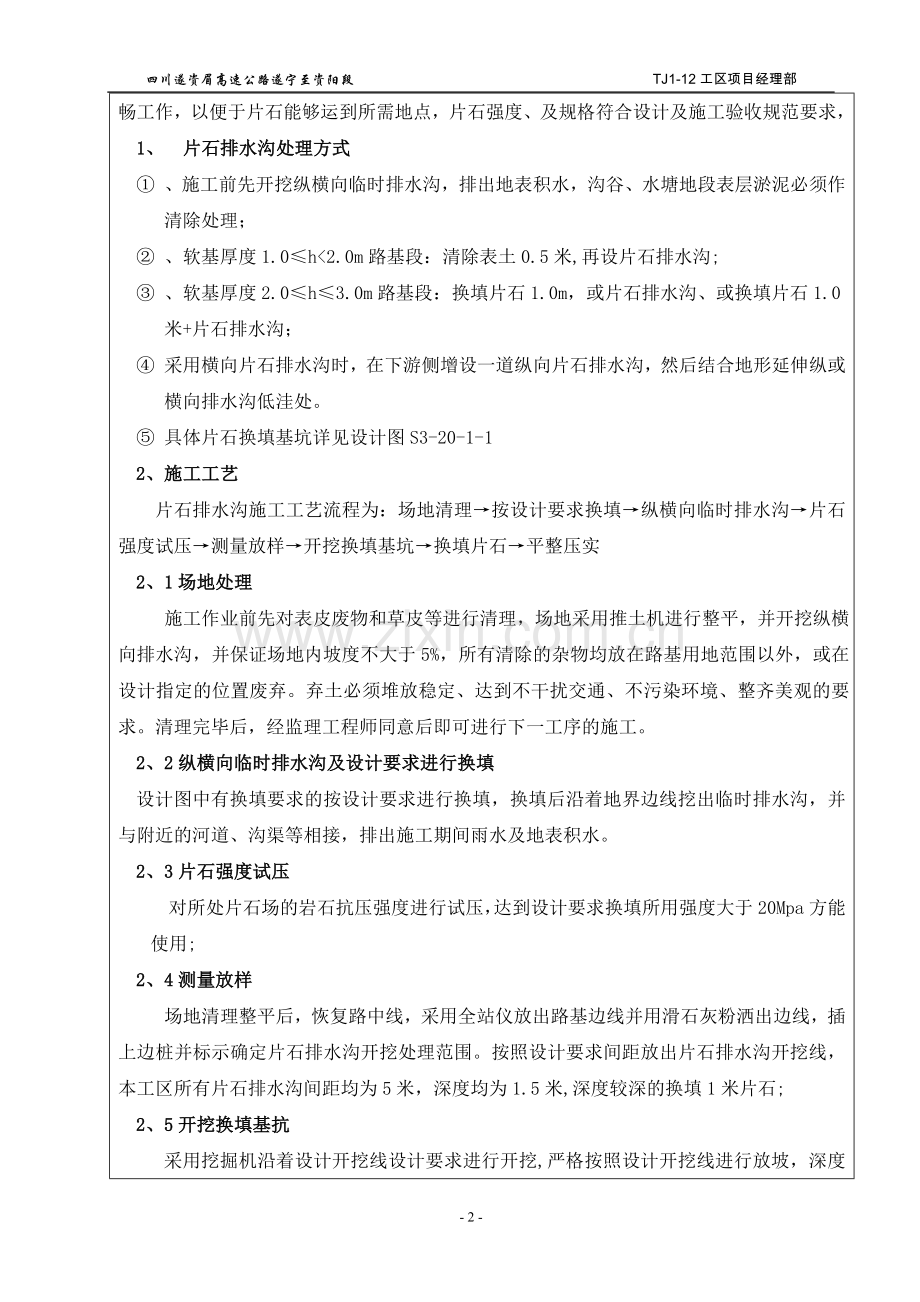

1、 片石排水沟处理方式
① 、施工前先开挖纵横向临时排水沟，排出地表积水，沟谷、水塘地段表层淤泥必须作清除处理；
② 、软基厚度1.0≤h<2.0m路基段：清除表土0.5米,再设片石排水沟;
③ 、软基厚度2.0≤h≤3.0m路基段：换填片石1.0m，或片石排水沟、或换填片石1.0米+片石排水沟；
④ 采用横向片石排水沟时，在下游侧增设一道纵向片石排水沟，然后结合地形延伸纵或横向排水沟低洼处。
⑤ 具体片石换填基坑详见设计图S3-20-1-1
2、施工工艺
片石排水沟施工工艺流程为：场地清理→按设计要求换填→纵横向临时排水沟→片石强度试压→测量放样→开挖换填基坑→换填片石→平整压实
2、1场地处理
施工作业前先对表皮废物和草皮等进行清理，场地采用推土机进行整平，并开挖纵横向排水沟，并保证场地内坡度不大于5%，所有清除的杂物均放在路基用地范围以外，或在设计指定的位置废弃。弃土必须堆放稳定、达到不干扰交通、不污染环境、整齐美观的要求。清理完毕后，经监理工程师同意后即可进行下一工序的施工。
2、2纵横向临时排水沟及设计要求进行换填
设计图中有换填要求的按设计要求进行换填，换填后沿着地界边线挖出临时排水沟，并与附近的河道、沟渠等相接，排出施工期间雨水及地表积水。
2、3片石强度试压
对所处片石场的岩石抗压强度进行试压，达到设计要求换填所用强度大于20Mpa方能使用;
2、4测量放样
场地清理整平后，恢复路中线，采用全站仪放出路基边线并用滑石灰粉洒出边线，插上边桩并标示确定片石排水沟开挖处理范围。按照设计要求间距放出片石排水沟开挖线，本工区所有片石排水沟间距均为5米，深度均为1.5米,深度较深的换填1米片石;
2、5开挖换填基抗
采用挖掘机沿着设计开挖线设计要求进行开挖,严格按照设计开挖线进行放坡，深度开挖至硬层或者基岩层，开挖完成后，经监理工程师检查验收合格后方能回填片石。
2、6换填片石
（1）采用运输车辆将强度和规格大小符合设计要求的片石运至相应片石排水沟处，采用手摆片石方式进行换填，片石填筑严格按照规范要求进行。
（2）换填片石完成后，随后进行整平，碾压后，再在相应片石排水沟上按设计要求滩铺片石并进行碾压，滩铺厚度根据设计图高度和宽度进行。
3、碾压密实
换填料在整平后，进行碾压前对填筑层的厚度和平整程度进行检查，确认层厚和平整程度符合要求方可进行碾压。先用推土机对表面进行预压，然后再用振动压路机压实，压路机吨位采用18t。
碾压方式:由两边向中间纵向进退式进行，沿线路纵向行与行之间横向重叠压实0.4-0.5m，前后相邻两区段纵向重叠碾压长度不小于2m，做到不漏压，不留死角，确保碾压密实均匀。
4、质量保证措施及检验标准

质量检验组织机构：

路
基
负
责
：
曾
文
辉

测
量
监
控
：
胡
红
春
试
验
负
责
： 鲁

波
材
料
负
责
：
向

勇
资
料
管
理
：
鲍寿阳
质
检
负
责
：
罗洪良
工区项目经理： 黄用久
工区总工程师： 罗中良

路基施工队队长：唐国元
路基施工队技术负责人：曾文辉

安全员

：

张宗跃

质检员

：
陶洪中

施
工
员

：

黎
元
兵

各班组自检员

质量检验程序框图：

质量检验标准及检测项目：
换填片碎石层的紧密程度在规定深度范围内，以通过18T以上振动压路机进行压实试验，开挖片石坑槽完成后，项目部进行自检是否达到基岩层或硬岩层，符合设计要求后通知监理工程师进行检查，合格后方能进行下一步工作。基槽深度，宽度硬层或基岩层一定要达到设计要求。
质量通病的防治：
强化质量责任，层层落实到每道工序质量责任人，认真落实质量保证体系，严格“自检、互检、交接检”三检制度，上道工序未检验或检验不合格的，坚决不得进入下道工序施工，确保不留质量隐患。
细化施工技术方案，在施工技术方案中采取有针对性措施治理质量通病并层层进行详细的技术交底，提高施工人员治理质量通病的意识和技能。
路基作业施工前必须作换填排水措施，施工范围内的所有树根应全部挖出,对树坑进行分层填土压实。作业区内所有垃圾、草皮、腐植土,应彻底地进行清除。路基施工坚决执行“薄层上土、小段作业、机群碾压、快速成型”的施工方法。采用“高程控制桩水平填筑法”,每个作业面须用机械精平后方可碾压,使路基均衡稳定。

技术负责人

交底人

接受交底人

1、 本表由交底部门填写，交底部门与按受交底部门各保存一份。
2、 工程技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
