初三电流和电路习题.doc

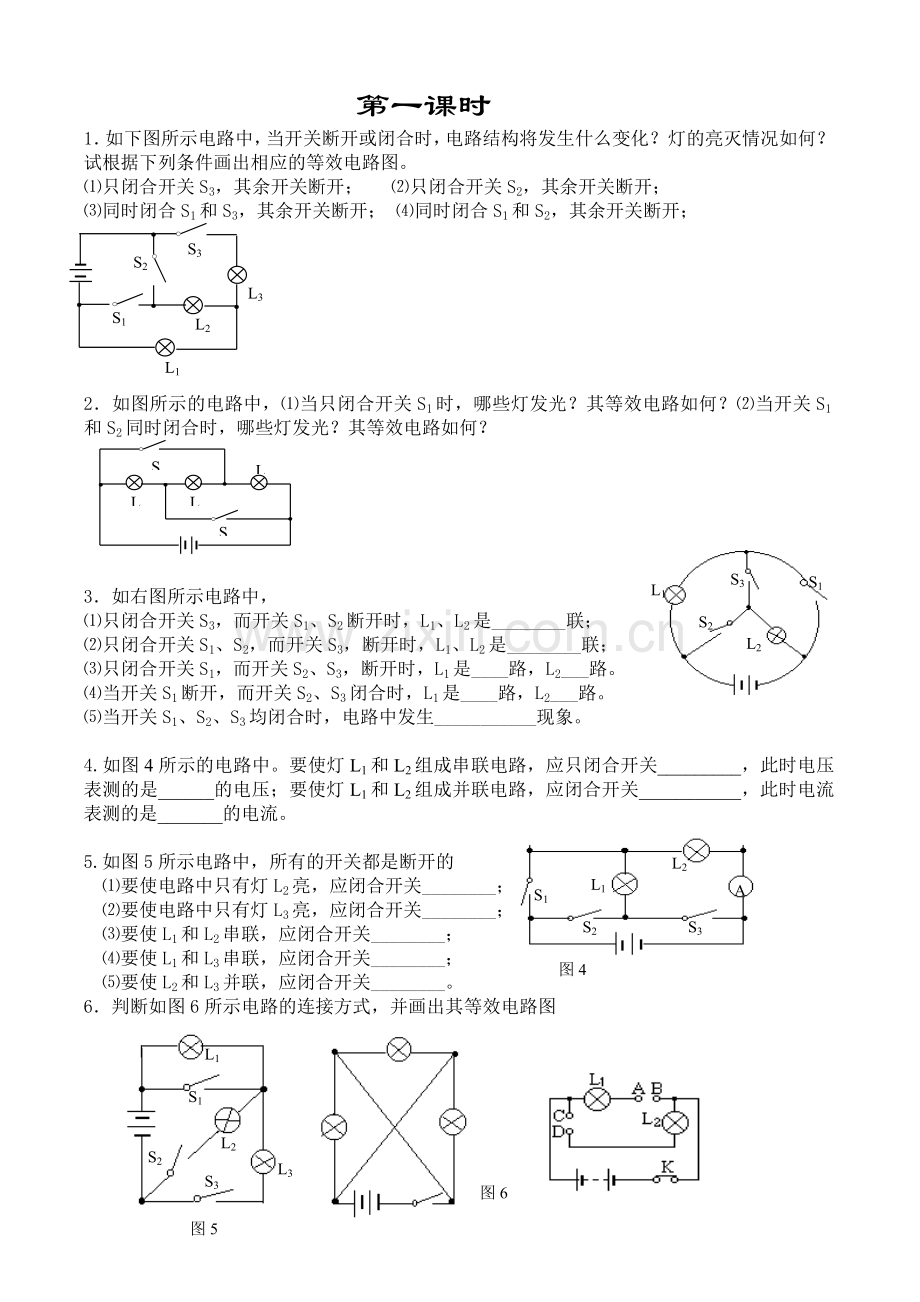

第一课时
1．如下图所示电路中，当开关断开或闭合时，电路结构将发生什么变化？灯的亮灭情况如何？试根据下列条件画出相应的等效电路图。
⑴只闭合开关S3，其余开关断开； ⑵只闭合开关S2，其余开关断开；
⑶同时闭合S1和S3，其余开关断开； ⑷同时闭合S1和S2，其余开关断开；

L2
L3
L1
S1
S2
S3

2．如图所示的电路中，⑴当只闭合开关S1时，哪些灯发光？其等效电路如何？⑵当开关S1和S2同时闭合时，哪些灯发光？其等效电路如何？
S1

L2
L1
L3
S2

S2
L1
S3
S1
L2

S2

3．如右图所示电路中，
⑴只闭合开关S3，而开关S1、S2断开时，L1、L2是________联；
⑵只闭合开关S1、S2，而开关S3，断开时，L1、L2是________联；
⑶只闭合开关S1，而开关S2、S3，断开时，L1是____路，L2___路。
⑷当开关S1断开，而开关S2、S3闭合时，L1是____路，L2___路。
⑸当开关S1、S2、S3均闭合时，电路中发生___________现象。

S22
S1
S3
L22
V
L12
A
图4

4.如图4所示的电路中。要使灯L1和L2组成串联电路，应只闭合开关_________，此时电压表测的是______的电压；要使灯L1和L2组成并联电路，应闭合开关___________，此时电流表测的是_______的电流。

5.如图5所示电路中，所有的开关都是断开的
⑴要使电路中只有灯L2亮，应闭合开关________；
⑵要使电路中只有灯L3亮，应闭合开关________；
⑶要使L1和L2串联，应闭合开关________；
⑷要使L1和L3串联，应闭合开关________；
⑸要使L2和L3并联，应闭合开关________。
6．判断如图6所示电路的连接方式，并画出其等效电路图
图6
S1
S2
S3
L22
L32
L12
图5

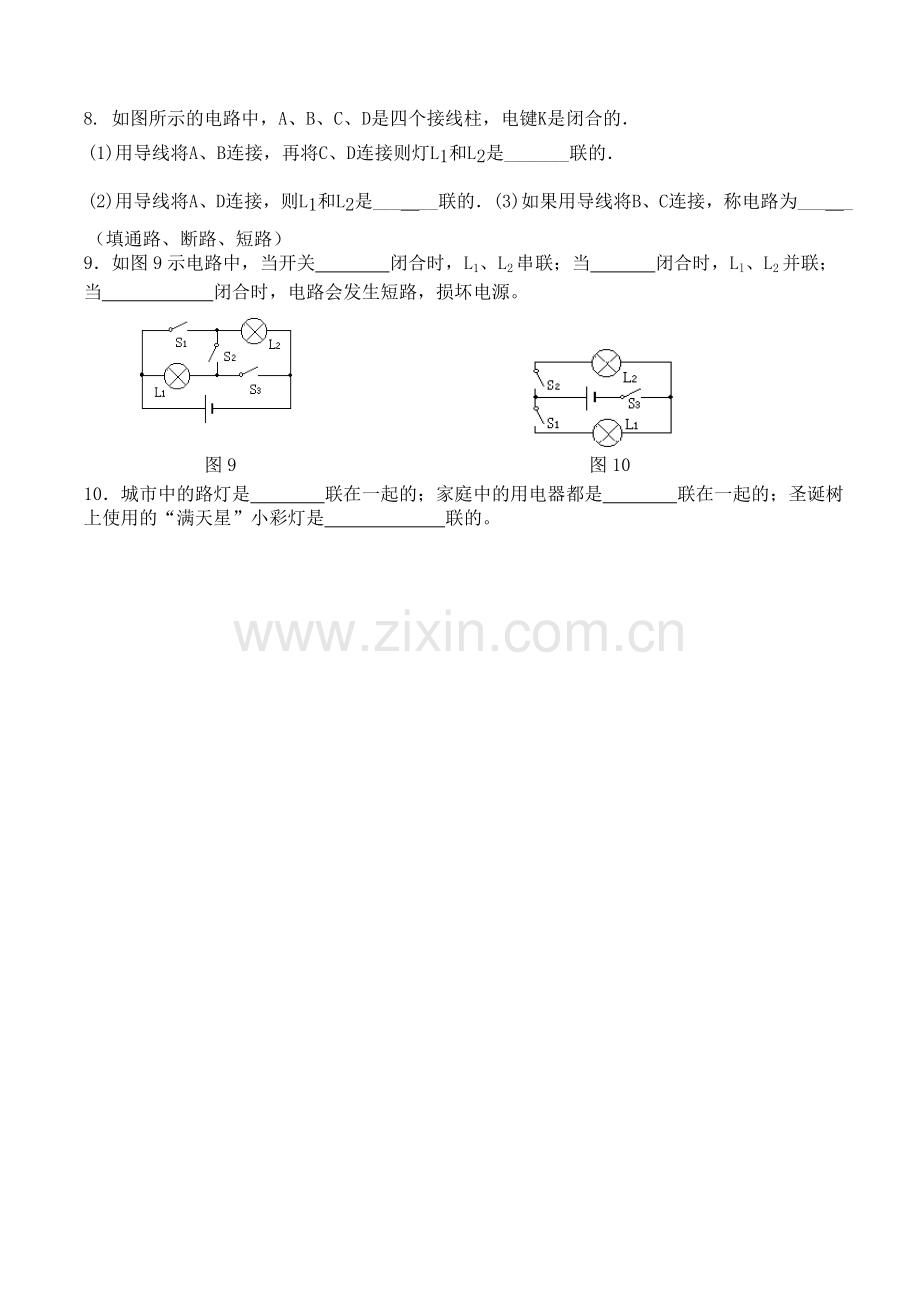

8. 如图所示的电路中，A、B、C、D是四个接线柱，电键K是闭合的．
(1)用导线将A、B连接，再将C、D连接则灯L1和L2是_______联的．
(2)用导线将A、D连接，则L1和L2是___ __联的．(3)如果用导线将B、C连接，称电路为___ _（填通路、断路、短路）
9．如图9示电路中，当开关 闭合时，L1、L2串联；当 闭合时，Ll、L2并联；当 闭合时，电路会发生短路，损坏电源。

图9 图10
10．城市中的路灯是 联在一起的；家庭中的用电器都是 联在一起的；圣诞树上使用的“满天星”小彩灯是 联的。

11．某同学用电流表测量电流时，发现电流表指针反偏，这是因为 ________
_________________________ ______；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为 _________ 。
12．如图6，导线A处直径大于B处，如果通过导线A的电流为I1，通过导线B的电流为I2，则它们的大小关系是I1_____I2。（选填“<”、“>”或“＝”）
图15

图6
13．如果在实验中，电流表接入了0～3Ａ量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的大小是_________A。
14．如图7所示电路，若电流表A1示数为0．5A，A2示数为0．9A，则通过Ll的电流为 A，通过L2的电流为 A。
甲

A1

A2

Ｌ2

Ｌ1

乙

丙

15．如图16甲所示的电路图，L1和L2是________连接的。开关闭合时，两个电流表的示数分别如图乙和图丙，判断A2表的读数是_________；流过灯L2的电流大小是_________。

图16

二．实验探究题
1．小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表。请帮她完成如下几项工作：
测量处
A
B
C
电流（安）
0.5
0.2
0.3

（1）比较上表数据，可以得出结论是： 。
（2）小丽把电流表接入A点，当闭合开关时，发现电流表指针如图甲所示，出现这故障的原因是 。
2．要用电流表测量通过小灯泡L1的电流，3位同学分别连接了下面的电路A、B、C。他们连接正确吗？如果有错，请指出错在哪里。
A： 。
B： 。
C： 。

3.在组成串并联实验中
在ab间接入
现象
故障
导线

灯泡

电流表

① 组成串并联电路实验时，闭合开关两灯不亮。估计是一盏小灯炮开路。排除故障方法如下，请把现象和故障填在表格内。
L1
L2
a
b

A
L1
L2

4.在用电流表测串联电路的实验中，当开关闭合时
A:连接电路时候断开开关的目的是
B：连接电路是顺着或逆着电流方向连接的目的是
C：闭合开关电流表立刻满偏的原因是
D：当把最后一根导线连入电路中时候，电流表指针立刻偏转的原因是
E：闭合开关电流表指针立刻向左摆动的原因是
F:闭合开关前的一瞬间发现电流表的指针指在0.2A处的原因是
A
G: ①灯L1发光，灯L2不发光， ＝0.3A则故障原因可能是 。
A
A
②闭合开关时L1 L2发光， ＝0A；断开开关时L1 L2发光， ＝0.2A。则故障原因可能是 。
5. 在用电流表测并联电路的实验中，
A
L1
L2
①在测干路电流时，当开关闭合时，L1 L2不发光，电流表示数为零。
则故障原因可能是 ； ； 。
②在测干路电流时，当开关闭合时，L1 L2不发光，电流表示数满偏。
则故障原因可能是 ；
③在测支路电流时，当开关闭合时，L1 L2发光，电流表示数为零。
则故障原因可能是 。
A
L1
L2
④在测支路电流时，当开关闭合时，L1 L2不发光，电流表示数为零。
则故障原因可能是 ； 。
⑤在测支路电流时，当开关闭合时，L1 L2不发光，电流表示数满偏。
则故障原因可能是 。
6.如图6当开关闭合时，两灯不发光，用导线连接bc,be时灯都不亮。连
bd时灯L1发光。则故障原因可能是 。
L1
L2
a
b
c
d
e

A1
L1
L2
A2

题 6 题7

7.如图7当开关闭合时
A2
A1
① ＝ ＝0.3A则故障原因可能是 。
②电流表A1示数满偏。电流表A2示数为零。
则故障原因可能是 。
③读出电流表A1示数为0.3A。电流表A2示数1A。
则出现这种现象的原因可能是 。
