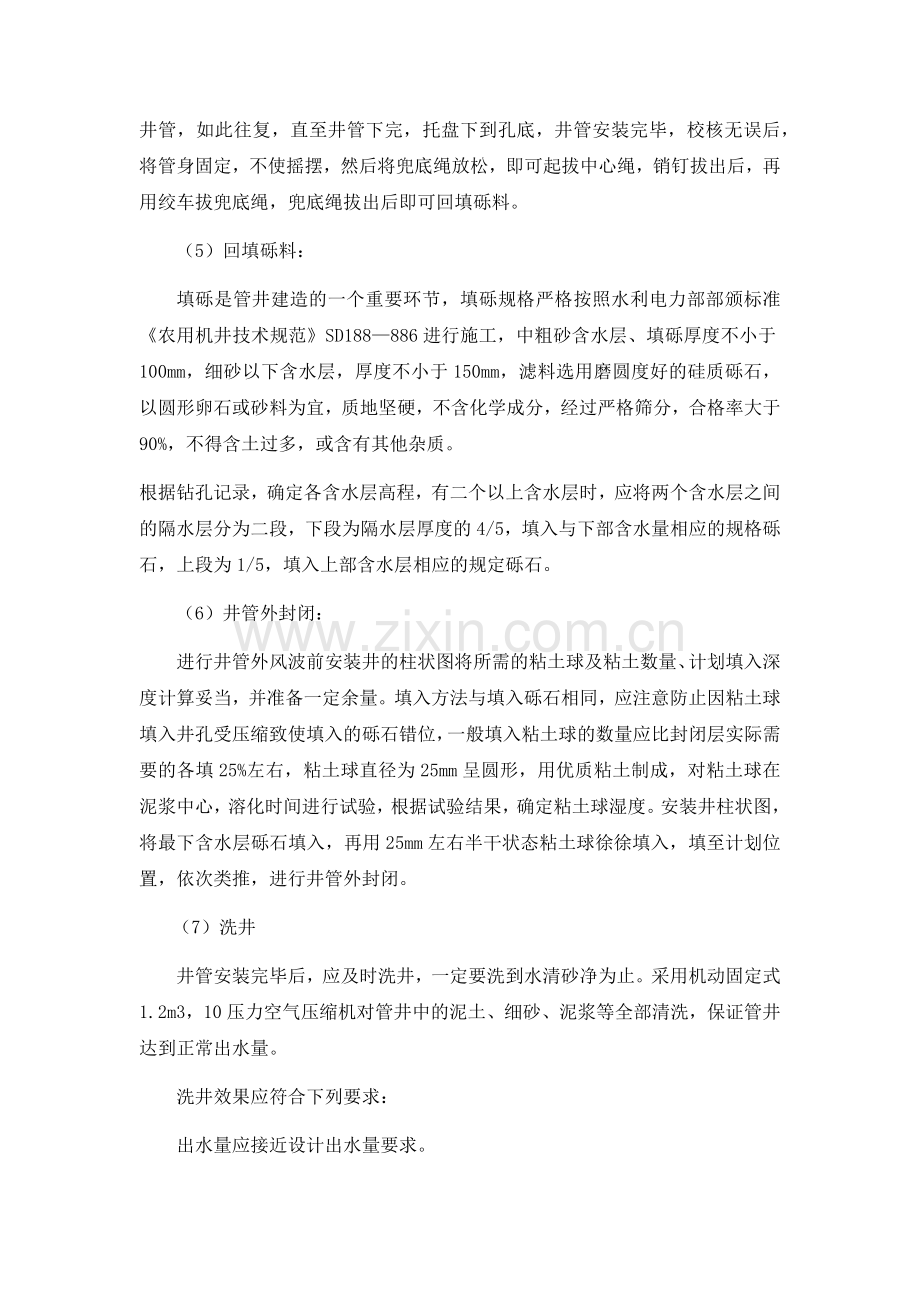

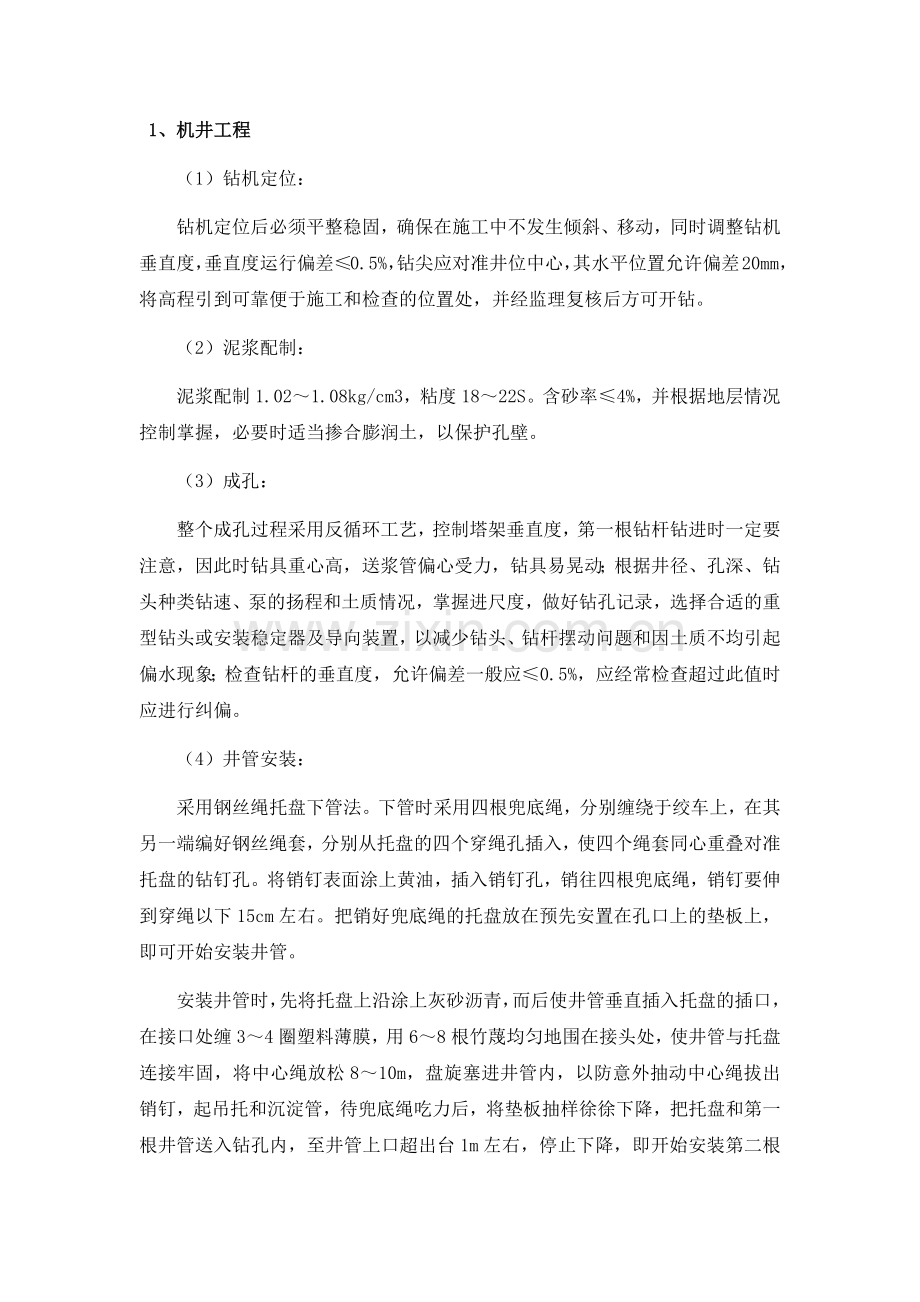

1、机井工程 （1）钻机定位： 钻机定位后必须平整稳固，确保在施工中不发生倾斜、移动，同时调整钻机垂直度，垂直度运行偏差0.5%，钻尖应对准井位中心，其水平位置允许偏差20mm，将高程引到可靠便于施工和检查的位置处，并经监理复核后方可开钻。 （2）泥浆配制： 泥浆配制1.021.08kg/cm3，粘度1822S。含砂率4%，并根据地层情况控制掌握，必要时适当掺合膨润土，以保护孔壁。 （3）成孔： 整个成孔过程采用反循环工艺，控制塔架垂直度，第一根钻杆钻进时一定要注意，因此时钻具重心高，送浆管偏心受力，钻具易晃动；根据井径、孔深、钻头种类钻速、泵的扬程和土质情况，掌握进尺度，做好钻孔记录，选择合适的重型钻头或安装稳定器及导向装置，以减少钻头、钻杆摆动问题和因土质不均引起偏水现象；检查钻杆的垂直度，允许偏差一般应0.5%，应经常检查超过此值时应进行纠偏。 （4）井管安装： 采用钢丝绳托盘下管法。下管时采用四根兜底绳，分别缠绕于绞车上，在其另一端编好钢丝绳套，分别从托盘的四个穿绳孔插入，使四个绳套同心重叠对准托盘的钻钉孔。将销钉表面涂上黄油，插入销钉孔，销往四根兜底绳，销钉要伸到穿绳以下15cm左右。把销好兜底绳的托盘放在预先安置在孔口上的垫板上，即可开始安装井管。 安装井管时，先将托盘上沿涂上灰砂沥青，而后使井管垂直插入托盘的插口，在接口处缠34圈塑料薄膜，用68根竹蔑均匀地围在接头处，使井管与托盘连接牢固，将中心绳放松810m，盘旋塞进井管内，以防意外抽动中心绳拔出销钉，起吊托和沉淀管，待兜底绳吃力后，将垫板抽样徐徐下降，把托盘和第一根井管送入钻孔内，至井管上口超出台1m左右，停止下降，即开始安装第二根井管，如此往复，直至井管下完，托盘下到孔底，井管安装完毕，校核无误后，将管身固定，不使摇摆，然后将兜底绳放松，即可起拔中心绳，销钉拔出后，再用绞车拔兜底绳，兜底绳拔出后即可回填砾料。 （5）回填砾料： 填砾是管井建造的一个重要环节，填砾规格严格按照水利电力部部颁标准农用机井技术规范SD188886进行施工，中粗砂含水层、填砾厚度不小于100mm，细砂以下含水层，厚度不小于150mm，滤料选用磨圆度好的硅质砾石，以圆形卵石或砂料为宜，质地坚硬，不含化学成分，经过严格筛分，合格率大于90%，不得含土过多，或含有其他杂质。根据钻孔记录，确定各含水层高程，有二个以上含水层时，应将两个含水层之间的隔水层分为二段，下段为隔水层厚度的4/5，填入与下部含水量相应的规格砾石，上段为1/5，填入上部含水层相应的规定砾石。 （6）井管外封闭：进行井管外风波前安装井的柱状图将所需的粘土球及粘土数量、计划填入深度计算妥当，并准备一定余量。填入方法与填入砾石相同，应注意防止因粘土球填入井孔受压缩致使填入的砾石错位，一般填入粘土球的数量应比封闭层实际需要的各填25%左右，粘土球直径为25mm呈圆形，用优质粘土制成，对粘土球在泥浆中心，溶化时间进行试验，根据试验结果，确定粘土球湿度。安装井柱状图，将最下含水层砾石填入，再用25mm左右半干状态粘土球徐徐填入，填至计划位置，依次类推，进行井管外封闭。 （7）洗井 井管安装完毕后，应及时洗井，一定要洗到水清砂净为止。采用机动固定式1.2m3，10压力空气压缩机对管井中的泥土、细砂、泥浆等全部清洗，保证管井达到正常出水量。 洗井效果应符合下列要求： 出水量应接近设计出水量要求。 水的含砂量，中、细砂含水层不得超过1/200000。 粗砂、砾石、卵石含水层不得超过1/50000。井底沉淀物厚度应小于井深的5%。（8）抽水试验 洗井完成后应进行抽水试验，抽水试验做一次大降深抽水，出水量不宜小于设计出水量，限于设备条件不能满足要求时，亦不应低于设计出水量的70%。抽水试验时，应对水位和出水量进行连续观测，水位稳定和延续时间不应小于8h。抽水试验结束后，应进行水质分析与含砂量确定，水质符合标准，含砂量符合机井技术规范（GB/T50625-2010）要求。 （9）施工要求： 钻机施工时应注意检查，发现问题及时纠正，纠正办法可将钻提升开始偏斜处慢削正。注意钻机操作是否正常，倘有异动、摇晃困难，可能是钻头遇到不均匀的土质，边软边硬，碰撞摇动所致。这样同样要放慢速度，使钻机有充分时间削去硬土然后再正常钻进。 注意泥块影响钻头。如转速高，钻进快，泥浆比重大，削出泥块未成浆，产生阻力大，就有可能使钻机超负荷而损坏，或抽水齿轮磨损，钻管折断等危险，发现时应立即调整泥浆比重。 钻孔过程中应严格控制护筒内外水位差，必须使孔内高于地下水位。发现轻微坍孔现象时，应立即提起钻头。调整泥浆比重和孔内水头。如严重坍方或遇砂类土层，应投入粘土重新再钻，并注意勿触撞孔壁。坍壁与钻进速度和土质有关，如土质好，钻进速度快，时间短则一般很少坍孔，故施工过程中，应灵活掌握钻进的速度。
