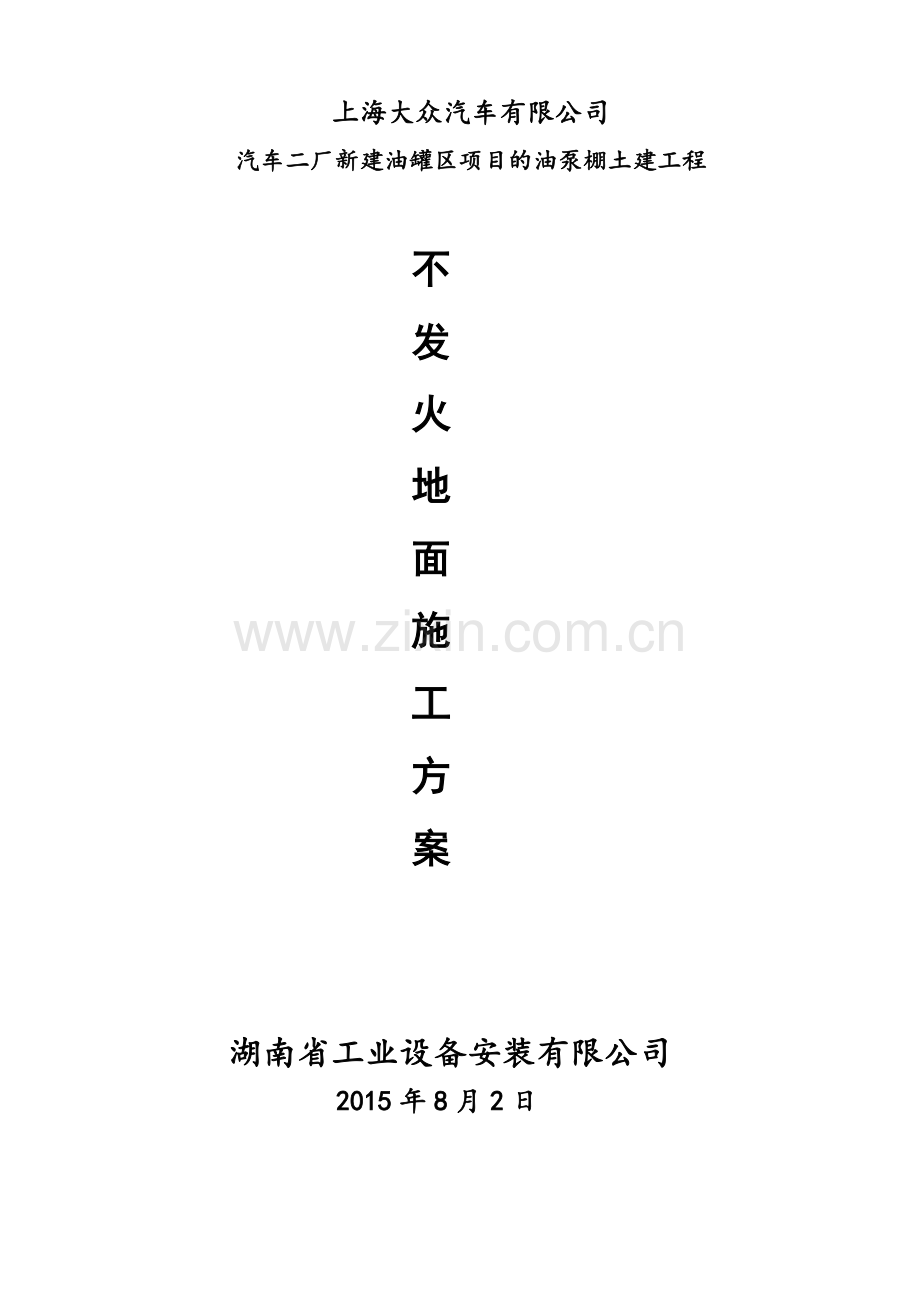

上海大众汽车有限公司
汽车二厂新建油罐区项目的油泵棚土建工程

不
发
火
地
面
施
工
方
案

湖南省工业设备安装有限公司
2015年8月2日

一、 编制说明：
本方案适用于上海大众汽车二厂新建油罐区项目的油泵棚不发火C20细石混凝土地面工程。
二、 编制依据：
1、上海大众汽车二厂新建油罐区项目的地面一览表及门窗表的施工图纸
图纸名称
图纸内容
设计图号
设计单位
地面一览表及门窗一览表(油泵棚)
地面构造一览表设计说明
建K055-14Z38J02
上海市机电设计研究院有限任公司

2、《建筑地面工程施工质量验收规范》GB50209—2002；
3、《工程建设施工合同》、《施工组织设计》；
4、《建筑工程施工质量验收统一标准》GB50300-2001
5、图集《工程做法》新02J01-地-5-地15
三、工程概况：
1、工程名称：上海大众汽车二厂新建油罐区项目
2、施工内容：油泵棚，建筑面积48㎡
3、建设地点：位于嘉定区安亭镇昌吉路旁
4、建设单位：上海大众汽车二厂有限公司
设计单位：上海市机电设计研究院有限公司
监理单位：上海同济工程项目管理咨询有限公司
总包单位：湖南省工业设备安装有限公司
监督单位：上海市建设工程质量监督站
5、工程质量评定部门：上海市建设工程质量监督站
6、质量标准：合格，单位工程质量一次合格率达100%
7、HSE要求：零事故、零伤害、零环境污染
四、施工部署
1、现场施工管理组织体系：
安全生产、文明施工是企业生存与发展的前提条件，是实现HSE总体目标的基础，是达到安全无伤亡零事故的必然保障，为此以湖南省工业设备安装有限公司项目经理为组长的施工和安全防护领导小组，其机构组成、人员及责任分工如下：

组 长：陈录前（项目经理）——负责协调工作
副组长：雷辉（施 工 员）——一现场施工总指挥
成 员：吴庆军（技术负责人）——方案编制、技术交底
刘晓端（工 长）-------现场的施工组织
魏宗红（项目安全员）——安全巡视检查
2、现场施工管理组织机构图（附件）

3、施工现场准备：
1）机具准备 ：拟投入主要施工机械设备情况表
序号
设备名称
规格型号
数 量
用 途
1
混凝土振动器
ZN-35/50/70
2台
混凝土振捣
2
2m靠尺
------
4把
找平
3
手推车
------
3辆
运土
4
水准仪
DSZ3-A32
1套
测量
6
木抹子/铁抹子
------
10把
抹平
7
卷尺
50米
1把
测量
8
卷尺
5米
1把
测量

2）材料准备
C20细石混凝土（石子用不含杂物的石灰石、白云石、大理石等原料）
3、技术准备：
针对该工程的特点，项目部做了如下技术准备工作：
1)、对项目部测量放线所需的各类测量仪器，包括水准仪、经纬仪、50米钢卷尺、5米塔尺等测量仪设备均己进行了自检，凡是已超过检定周期的全部重新送交相关部门校验，并报验合格后，方准使用，以保证项目所使用的各种测量仪器的准确性。
2)、根据设计蓝图进行认真核对，并对轴线及控制线复核，在复核准确无误的前提下方可进行下一道工序的施工。
3)、充分熟悉施工图纸，对所施工地面区域的一些障碍物要有了解。
4)、垫层施工应符合设计要求。
五、施工方法：
1、不发火地面的施工用料及做法（从上至下）：
1.1、40厚C20细石混凝土面层，随打随抹光（石子用不含杂物的石灰石、白云石、大理石等原料）
1.2、水泥浆一道（内参建筑胶）
1.3、150mm厚C20混凝土垫层
1.4、80厚碎石、素土夯实
2、施工要点：
2.1、基本要求：
1）、不发火（防爆的）面层应采用水泥类的拌和料铺设，其厚度并应符合设计要求。
2）、不发火（防爆的）各类面层的铺设，应符合施工验收规范GB50209第五章相应面层的规定。
3）、不发火（防爆的）面层采用石料和硬化后的试件，应在金刚砂轮上做摩擦试验。试验时应符合施工验收规范GB50209附录A 的规定。
4）、地面施工需满足施工验收规范GB50209，地面与设备基础之间设隔震缝，缝宽20mm沥青砂浆嵌缝。
5）、地面的基层表面要平整，干燥；基层含水率应达到产品要求指标，干净无油，无污染物。待地下管线，管沟，设备基础等施工完毕后方可施工地面。
6）、室内钢柱已弹好+50cm水平线。
7）、埋在地面的电管已做完隐检手续。
2.2、施工工艺流程：
找标高、弹面层水平线 → 基层处理 → 洒水湿润 → 抹灰饼 → 抹标筋 → 刷素水泥浆 → 浇筑不发火细石混凝土 → 抹面层压光 → 养护
1）、找标高、弹面层水平线：根据墙面上已有的+50cm水平标高线，量测出地面面层的水平线，弹在四周钢柱上。
2）、基层处理：先将灰尘清扫干净，然后将粘在基层上的浆皮铲掉，用碱水将油污刷掉，最后用清水将基层冲洗干净。
3）、洒水湿润：在抹面层之前一天对基层表面进行洒水湿润。
4）、抹灰饼：根据已弹出的面层水平标高线，横竖拉线，用与细石混凝土相同配合比的拌合料抹灰饼，横竖间距1.5m,灰饼上标高就是面层标高。
5）、抹标筋：面积较大的房间为保证房间地面平整度，还要做标筋（或叫冲筋），以做好的灰饼为标准抹条形标筋，用刮尺刮平，作为浇筑细石混凝土面层厚度的标准。
6）、刷水泥浆（内参建筑胶）结合层：在铺设细石混凝土面层以前，在已湿润的基层上刷一道水泥浆（内参建筑胶），不要刷的面积过大，要随刷随铺细石混凝土，避免时间过长水泥浆风干导致面层空鼓。
7）、浇筑不发火细石混凝土：
面层不发火细石混凝土铺设：将搅拌好的细石混凝土铺抹到地面基层上（水泥浆结合层要随刷随铺），紧接着用混凝土振捣器进行振捣，然后用2m长刮杠顺着标筋刮平。
8）、抹面层、压光：
8.1） 第一遍抹压：用铁抹子轻轻抹压一遍直到出浆为止。
8.2） 第二遍抹压：当面层砂浆初凝后，地面面层上有脚印但走上去不下陷时，用铁抹子进行第二遍抹压，把凹坑、砂眼填实抹平，注意不得漏压。
8.3 ）第三遍抹压：当面层砂浆终凝前，即人踩上去稍有脚印，用铁抹子压光无抹痕时，可用铁抹子进行第三遍压光，此遍要用力抹压，把所有抹纹压平压光，达到面层表面密实光洁。
9）、养护：面层抹压完24h后（有条件时可覆盖塑料薄膜养护）进行浇水养护，每天不少于2次，养护时间一般至少不少于7d（房间应封闭养护期间禁止进入）。
六、质量标准
　1 保证项目：
　　 1）、面层的材质、强度（配合比）和密实度必须符合设计要求和施工规范的规定：
　　 2）、面层与基层的结合必须牢固，无空鼓。
3） 不发火（防爆的）面层采用的碎石应选用大理石、白云石或其他石料加工而成，
并以全属或石料撞击时不发生火花为合格：砂应质地坚硬、表面粗糙，其粒径宣为0.15～
5mm，含泥量不应大于3％，有机物含量不应大于0.5％；水泥应采用普通硅酸盐水泥，
其强度等级不应小于32.5；面层分格的嵌条应采用不发生火花的材料配制。配制时随时
检查，不得混入金属或其他易发生火花的杂。
4） 不发火（防爆的）面层的强度等级应符合设计要求。
5）、面层与下一层应结合牢固，无空鼓、无裂纹。
注：空鼓面积不应大于400cm2，且每自然间（标准间）不多于2 处可不计。
6）、不发火（防爆的）面层的试件，必须检验合格。
2 基本项目：
1）、面层表面洁净，无裂纹、脱皮、麻面和起砂等现象。
2）、有镶边面层的邻接处的镶边用料及尺寸符合设计要求和施工规范的规定。
3）、不发火（防爆的）面层的允许偏差应符合施工验收规范GB50209表5.1.7 的规定。
表5.1.7 整体面层的允许偏差和检验方法（mm）
序号
项目
允许偏差
检验
方法
水泥
混凝土面层
水泥
砂浆面层
普通
水磨石
面层
高级
水磨石面层
水泥钢
（铁）屑面层
防油渗混凝土和不发火（防爆的）
面层
1
表面
平整度
5
4
3
2
4
5
用2m 靠尺和楔形塞尺检查
2
踢脚线上口平直
4
4
3
3
4
4
拉5m 线和用钢尺检查
3
缝格平直
3
3
3
2
3
3
七、成品保护
　1 在操作过程中，注意运灰双轮车不得碰坏门框及铺设在基层的各种管线。
　2 面层抹压过程中随时将脚印抹平，并封闭通过操作房间的一切通路。
　3 面层压光交活后在养护过程中，封闭门口和通道，不得有其它工种进入操作，避免造成表面起砂现象。
4 面层养护时间符合要求可以上人操作时，防止硬器划伤地面，在油漆刷浆过程中防止污染面层。
八、安全保证措施
1、在运输、堆放、施工过程中应注意避免扬尘、遗撒、粘带等现象，应采取遮盖、封闭、洒水、冲洗等必要措施。
2、运输、施工所用车辆、机械的废气、噪声等应符合环保要求。
3、电气装置应符合施工用电安全管理规定。
