硬泡聚氨酯保温装饰板系统施工方案
（硬泡聚氨酯复合硅酸钙板）
一、编制依据
施工方案编制依据
1、 GB50404-2007硬泡聚氨酯保温防水工程技术规范。
2、 硬泡聚氨酯外墙外保温工程技术导则（建设部聚氨酯建筑节能应用推广工作 组）
3、 JGJ144-2004外墙外保温工程技术规程。
4、 10J121外墙外保温建筑构造。
二、施工流程及准备工作
1、YAPU板施工工艺
材料准备
基层墙面处理验收

基层墙面测量放线

配制粘结砂浆
YAPU复合板排版

粘结YAPU板

安装锚固件

勾缝

涂料饰面（质感、真石漆、仿石材等）

2、施工工具及机械
1)、施工工具：手推车、电钻、线附、水准仪、墨盒、托线板、塑料桶、手锤、密封胶、2m靠尺、钢卷尺、水平线尺、钢锯（锯齿要细）常用抹灰工具、质量检测工具。
2）、施工机械：切割机、搅拌器、吊蓝等。
3）、施工安全防护：安全帽，安全带等。
4）、电线、接线板等辅助施工材料。

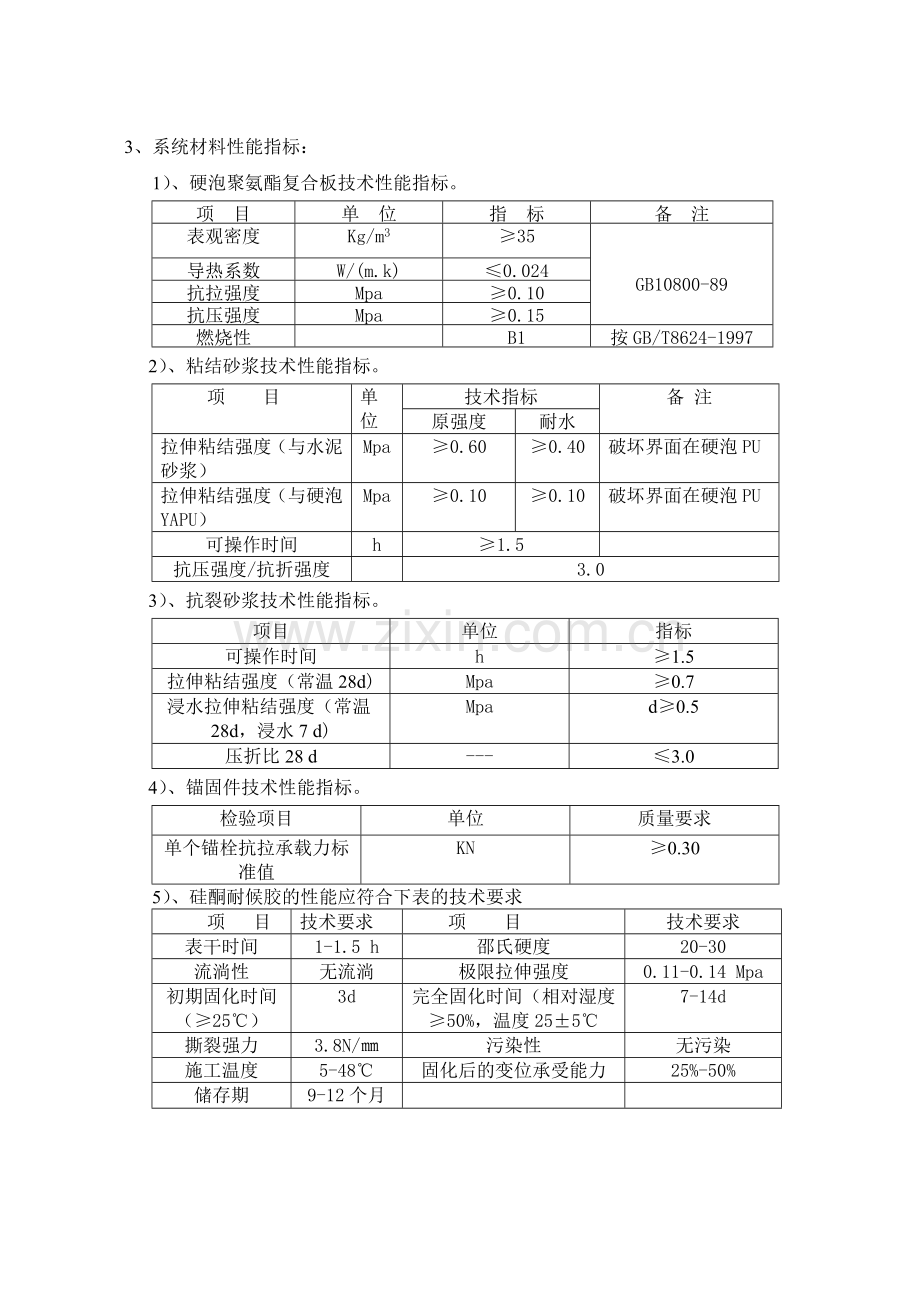

3、系统材料性能指标：
1）、硬泡聚氨酯复合板技术性能指标。
项 目
单 位
指 标
备 注
表观密度
Kg/m3
≥35

GB10800-89
导热系数
W/(m.k)
≤0.024
抗拉强度
Mpa
≥0.10
抗压强度
Mpa
≥0.15
燃烧性

B1
按GB/T8624-1997
2）、粘结砂浆技术性能指标。
项 目
单位
技术指标
备 注
原强度
耐水
拉伸粘结强度（与水泥砂浆）
Mpa
≥0.60
≥0.40
破坏界面在硬泡PU
拉伸粘结强度（与硬泡YAPU）
Mpa
≥0.10
≥0.10
破坏界面在硬泡PU
可操作时间
h
≥1.5

抗压强度/抗折强度

3.0
3）、抗裂砂浆技术性能指标。
项目
单位
指标
可操作时间
h
≥1.5
拉伸粘结强度（常温28d)
Mpa
≥0.7
浸水拉伸粘结强度（常温28d，浸水7 d)
Mpa
d≥0.5
压折比28 d
---
≤3.0
4）、锚固件技术性能指标。
检验项目
单位
质量要求
单个锚栓抗拉承载力标准值
KN
≥0.30
5）、硅酮耐候胶的性能应符合下表的技术要求
项 目
技术要求
项 目
技术要求
表干时间
1-1.5 h
邵氏硬度
20-30
流淌性
无流淌
极限拉伸强度
0.11-0.14 Mpa
初期固化时间（≥25℃）
3d
完全固化时间（相对湿度≥50%，温度25±5℃
7-14d
撕裂强力
3.8N/㎜
污染性
无污染
施工温度
5-48℃
固化后的变位承受能力
25%-50%
储存期
9-12个月

4、施工作业条件：
1）、硬泡聚氨酯外墙保温工程的基层墙面验收应符合《混凝土结构工程施工质量验收规范》（GB50204-2002）和《砌体工程施工质量验收规范》（GB50203-2002）的要求。并由建设单位或总承包方提供基层墙体相应的验收资料。
2）、外墙上的门窗应安装完毕或窗框已安装就位，门窗框与墙体间隙已经密封处理并且符合设计要求和检收合格。
3）、伸出墙面的管道和预埋件应预先安装完毕，外墙安装的设备或管道应固定在基层墙体上，并应做密封和防水处理。
4）、修复找平基层墙面不应有空鼓，脱落、开裂等现象。平整度允许偏差小于4mm。
5）、施工现场环境温度和基层墙体表面温度不能低于5℃；施工现场风力不大于5级。
三、施工工艺
YAPU板外墙保温施工技术要点
1、对基层墙面的平整度，垂直度进行检查，对不合格基层墙体不得进行YAPU板外墙外保温施工。
2、对合格的基层墙面进行基层处理。清理干净，墙表面无油污、浮尘、脱膜剂、蜡、泥土等防碍粘结的附着物。
3、按照实测的基层墙体尺寸，结合YAPU板规格（1200*600mm）按水平顺序排列，考虑楼层高度及墙面宽度，门窗、洞口、装饰粱、柱具体尺寸，合理优化施工。结合甲方监理要求，按楼层高度，板排列顺序为 、
、 。除安装百叶窗位置外，连续墙面上的水平、垂直缝要求贯通。
4、弹控制线，挂基准线
在墙面弹出水平、垂直控制线；弹出门窗水平线、垂直控制线；外墙大角（阴阳角）及其它必要处，挂垂直基准钢线；每层楼适当位置挂水平线。以控制YAPU板安装时的平整度和垂直度确保符合要求。
5、配制粘结砂浆
将标准袋装YA305粘结砂浆干粉，按0.25：1的水料比加水搅拌，专人负责，严格计量，机械搅拌，确保搅拌均匀，静置10分钟，再搅拌一次方可使用。配好的粘结砂浆注意防止日晒，以免水分蒸发过快。粘结砂浆应随用随配，一次配制好的粘结砂浆施工中不得随意加水，粘结砂浆中不得再掺入水泥，砂子，防冻剂等其它物料。
6、粘接YAPU板
用粘结砂浆直接将YAPU板粘结与基层墙面。YAPU标准规格1200*600mm其粘结方式采用点框或条粘粘结方法（根据基层墙体平整度、垂直度）用齿形镘刀将粘结砂浆涂抹在YAPU板的边框四周和中央等距离分布。粘结砂浆厚度不小于5mm然后将YAPU板轻按在基层墙体上，轻柔均匀挤压，轻敲板面，用水平尺检查水平。粘结后的粘结砂浆压实定形，厚度在5mm之间，确保粘结面积大于板面积40%；建筑高度在60m及以上时，粘结面积不小于板面积60%。见附件一（06J121-3 B4）
YAPU板粘贴应自下而上进行，水平方向应从墙角及门窗洞口处向两侧粘贴。
YAPU板粘贴就位后，随即用2m靠尺检查平整度和垂直度，误差太大（误差≥3mm）的应重新粘贴YAPU板。
7、 膨胀锚栓的安装，锚固。
YAPU板粘结就位后，再沿板面设定的锚栓位置对基层墙体钻孔，随即在孔内安装¢8塑料膨胀锚栓锚固，锚固间距双向小于@500 mm，每平方米不少于6个。

8、门窗洞口
对于门窗洞口侧面粘贴聚氨酯保温装饰板时，应注意排水坡向，用于推拉窗时应低于窗框的泄水孔。见附件陕06J121-3 B11页.
9、阴阳角构造。见附件06J121-3 B6 ③ ④
1、阳角采用YAPU聚氨酯保温板对缝错茬或切割成45°斜角（只切割聚氨酯部分不能切割保护板部分）进行90°拼装填缝。
2、阴角：采用YAPU聚氨酯保温板90°相顶。
10、女儿墙
女儿墙压顶采用YAPU聚氨酯180°满包。流水坡向应流向屋面。见06J121-3 B9
四、质量保证措施
1、实行项目经理质量目标责任制，由项目经理负责执行公司的质量方针和质量目标，对项目部的质量管理和施工质量负全面责任，公司的质量监督系统对工程质量进行全面监督控制。
2、建立健全以技术负责人为首的项目质量保证体系，设立技术质量组、生产安全组、材料机具组、安装队，配备优秀质检员、技术员、工长、明确质量责任，使全体施工人员都各尽其职，各负其责。每一项质量工作都落实到人。
3、项目部质量职责划分
1）、项目经理职责
①负责贯彻执行公司的质量方针和质量目标，对项目部的质量管理和施工质量负全面责任。
②负责项目部各项工作的接口和协调。
2）、生产安全总责任
①负责生产过程质量控制的全面管理。
②负责材料采购计划的审查。
③负责施工过程中施工方案，施工技术措施，施工质量保证措施的实施和质量事故的隐患消除。
④负责施工质量的监督检查。分析质量事故原因，提出改正意见。
3）、施工队总负责人责任
①对项目施工工程质量负责。
②对项目施工工程与其它工种施工配合负责。
③负责按图纸、规范、施工方案施工。
④负责班组的自检和互检。
⑤保温施工前，应向施工人员进行施工技术交底，明确施工方法，技术和质量要求。
⑥全面加强对项目施工的全过程控制，确保工程施工向着既定的质量目标顺利实施。
4）、材料机具职责
①负责对所供材料进行质量监督和验收。
②负责机具的维护保养和管理。
5）、技术质量组责任
①负责施工过程的检验、检查和监督。
②负责不合格品报告和管理工作。
③监督各部门对公司质量目标和质量保证措施的实施。
④负责质量纠正措施和预防措施的制定及实施。
⑤负责工程技术文件、资料与质量记录的收集、整理和保管。
⑥负责竣工资料的整理及工程验收。
6）、通过对纠正和预防措施进行控制、消除生产质量问题的潜在因素，确保工程质量。
①实行质量跟踪检查制度，在施工过程中施工人员和专职质检员要按施工工序进行跟踪检查验收，实行质量否决制度，并与经济责任制挂钩。
②现场施工必须严格按施工技术方案和施工技术措施进行，确保施工工程符合《06J121-3标准图集》的规定。
③严把YAPU板贴粘质量。确保YAPU板外墙保温工程墙体平整度、垂直度符合规定标准。
④严把处理装饰缝质量，保证装饰缝填充密实，密封胶封严后，装饰板缝应保证横平竖直，表面光滑无褶。确保工程整体评比达到甲方要求。
4、质量目标：优良。
5、施工质量检验标准
1）、施工后表面要求平整、洁净，颜色均匀，线角和灰线垂直平整，方正、清晰美观，基本达到初装修的要求。
2）、护角表面光滑、平顺，门窗框与墙体缝隙必须塞密实，表面平整，所有阴阳角，门窗及阳台必须方正、垂直。
3）、本保温体系采用粘结为主，必须保证每块PU板与墙面的总粘结面积不小于40%，同时要求PU板必须与墙面粘贴粘结牢固，无松动的虚粘现象，锚固件数量锚固深度都按设计要求进行，20米以下锚固件数每平方不低于4个，20米以上锚固件数每平方不低于6个。
4）、PU板安装的允许偏差必须符合下表
序号
项目
允许偏差
检验方法
1
立面垂直
3 mm
用2 m靠尺，楔形塞尺检查
2
表面平整
3 mm
用2 m托线板检验
3
阴阳角垂直
3 mm
用2 m托线板检验
4
阳角方正
3 mm
用20 m方尺
5
接缝高差
1.5 mm
用垂直检查
五、安全及文明施工
1、吊篮的安装、调试、拆卸工程中，必须有持证上岗的吊篮专业安装人员负责、组织、指挥和检查。
2、为吊篮供电的工地电箱必须有漏电保护和接地。
3、悬挂装置的悬臂长度，必须经吊篮专业安装工确认后，方可使用。
4、必须在楼顶悬挂装置安装工作全部完成后，才能开始工作平台的提升调试。
5、工作平台上严禁加装其它辅助结构、严禁搭梯子，严禁在平台底板上垫高作业。
6、安装、拆卸时严禁从空中向地面投掷零件。
7、安装结束后，由吊篮专业安装人员对施工操作人员进行现场操作安全培训后，方可交付使用。
8、架上操作人员操作前应对架体环境进行全面检查，存在隐患须经专业人员处置确认安全方可操作。
9、操作人员上班时应戴好安全帽，穿防滑鞋，严禁酒后上架作业。不许在架上嬉笑打闹、打架斗殴。不许在架上向外抛扔任何东西。工具应放在工具袋内，严禁乱放乱挂坠落伤人。
10、下班前应作到场地清、垃圾装袋到工地垃圾池。

西安永安建筑科技有限责任公司
