地下室工程地下室与主楼地下室分段施工方案(修改).doc

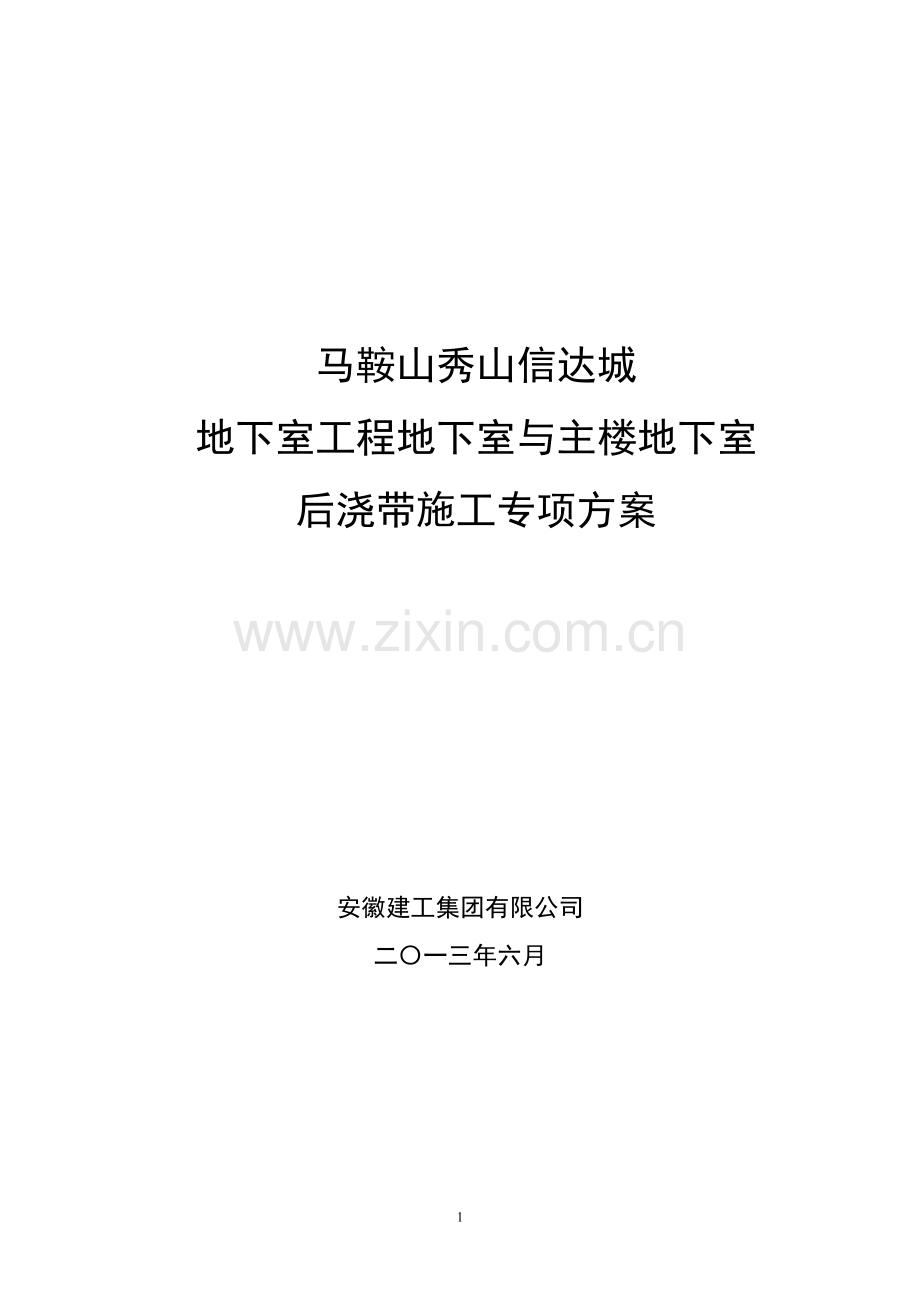

马鞍山秀山信达城地下室工程地下室与主楼地下室后浇带施工专项方案安徽建工集团有限公司二一三年六月地下室工程地下室与主楼地下室后浇带施工专项方案秀山信达一期工程坐落于五担岗路以东，北三路以南，霍里山路以西，冯桥路以北。地下室面积约为5.0万，地下一层，地上1730层，高层53.25m90.95m。地下车库的地下部分与115号楼的地下室为一整体（无4#、14#楼），平面形状呈较规则形状分布，南北长大约235.150m，东西宽约223.630m。地上部分由13个单体住宅楼组成，地下室开挖深度：-4.6m-5.6m，基坑面积大。目前基坑开挖自然深度约4m，基坑支护采用边坡喷锚支护，明沟排水。基础形式分为桩基、筏板基础和独立基础三种。根据本项目实际情况，我方采取先将主楼地下室底板施工至后浇带位置断开，待主楼上部结构施工至十层顶板，开始施工车库地下室部分。为确保该项目工程质量和后浇带防水抗渗，采取如下施工措施：1、土方开挖措施该工程的施工任务重，结合工程结构特点，确立了先开挖单体主楼地下室，每个单体集中开挖方法。开挖前制定土方开挖方案，确定开挖顺序和车辆运输路线，保证车辆安全和快速的行驶。绘制基坑开挖图，确定开挖路线、顺序、基底标高、边坡坡度、集水井位置及运输线路。土方开挖采用反铲挖掘机，为保证开挖深度符合设计要求，防止超挖，测量放线人员要随时配合放线、抄平工作，挖至接近槽底时，主楼基坑底部预留30cm原状土，由人工清槽。每栋楼单体基底开挖尺寸，应按每个单体基础沉降后浇带设置在柱网内所有土方，确保砼垫层浇筑在沉降后浇带外侧，不得小于2m。2、基坑排水措施水文地质、计算依据及参考资料本工程计算基坑井点明渠排水计算书计算主要依据为国家行业标准建筑基坑支护技术规范(JGJ 120-2012)。、计算过程a、基坑总涌水量计算：本工程基坑开挖由业主单位直接分包，基坑采用放坡开挖且基坑边界较远离地面水源： k为渗透系数，取土层参数表中各层的平均值k=0.092；H为含水层厚度(m)；S为基坑水位降深(m),S=D-dw+sw；=821=7mr0为基坑等效半径(m)； r0 = (A/)1/2=(1500/3.14)1/2=21.851mR为基坑外降水影响距离(m)； R = 2S(kH)1/2=27(0.09211)1/2=14.101m通过以上计算得基坑总涌水量Q=1.3660.092(211-7)7/log(1+14.101/21.851)=61.17m3。b、水泵选择：排水所用水泵总功率按下式计算： N = K1QH1/7512K1为安全系数，取2；Q为基坑涌水量，Q=61.168m3；H1为包括扬水、吸水及各种阻力造成的水头损失在内的总高度(m)，H1=8m；1为水泵系数，取0.4；2为动力机械系数，取0.8。选用水泵的总功率N=261.1688/(750.40.8)=40.78kW。根据国家行业标准建筑基坑支护技术规范(JGJ 120-2012)要求，本工程井点明渠排水法应满足以下要求：a、排水沟和集水井宜布置在建筑基础边净距0.4m以外，排水沟边缘离开边坡坡脚不应小于0.3m；在基坑四角或每隔3040m 应设一个集水井。b、排水沟底面应比挖土面低0.30.4m，集水井底面应比沟底面低0.5m以上。c、集水明排法适用于地下水位较低的地区，且基坑降水深度不宜超过5m，土体渗透系数不大于20m/d的区域。明渠部位在基础施工完毕回填土方前，用级配碎石填满，表面均匀撒细沙，形成盲沟。使得回土完成后，地下水可通过级配碎石之间空隙排至集水井。在确定回土前一周，将集水井砌筑至比室外土面高20cm处，再回填土方。2、降水抗浮控制措施地下室地基土的构成层序自上而下为：层杂填土层厚0.30m10.7m。此层主要为新近回填土，属于固结高压缩性土。层粉质粘土厚0.50m7.6m。此层土层属于欠固结高压缩性土。-1层粘土厚为2.207.80m。此层土层属于中等压缩性土。层强分化闪长岩。此层土层属于微压缩中风化较软岩。依据本工程地勘报告指出，该地下室基础地下水主要由大气降水、地表水渗入补给。该工程基坑支护采用喷锚支护，地库土方已全部开挖，目前预留1m原状土方。因先施工主楼，后施工地库，为避免主楼的荷载对地库基础产生影响，主楼施工时只挖除其下部土方，地库部分不挖，即可防止扰动和土壤膨胀、增大含水率，从而减少浮力，增加地库基础稳定性。而且图纸设计时，地库后施工部分已考虑抗浮，包括地库顶部1.5米左右回填土等全部都是为了考虑地基的均匀受力。避免出现不均匀沉降，影响结构。为有效的排降地库的大气降水和地表水，沿地库四周和后施工地库部分的四周设置明沟排水，且在地库外围设置降水井，收集并排出地库部分排水，以防止地下水位较高所产生对地库地基的不利影响。排降水平面布置图见后附图纸。地下室施工完毕后、回土前，防止后浇带内存有积水，方便后浇带墙板模板支设，在后浇带外侧设置集水井。将该集水井采用370墙砌筑至地下室顶部。该集水井待地下室后浇带施工完毕不渗水后，采用2：8灰土分层夯实。3、钢筋施工措施钢筋绑扎严格按照施工图纸和施工规范制作和绑扎，底板钢筋制作安装对沉降后浇带处梁筋保证无接头，同时超出后浇带外预留板钢筋符合规范要求。对底板砼浇筑完预留钢筋采用水泥浆加胶水涂刷，保证钢筋不锈蚀，并且绑扎支架铺板，保证预留钢筋不变形。地下室顶板梁板钢筋绑扎同样满足上述要求，同时应满足梁板预留钢筋下部支撑体系，保证梁板钢筋不变形。主楼结构施工到一定层数时，开始施工非主楼地下室，地下室钢筋安装与主楼地下室预留钢筋连接一定要满足设计和规范要求，所有隐蔽项目需经相关人员验收合格后方可浇筑砼。4、模板支设措施模板支设应当有可靠的安全措施，并且保证混凝土浇筑过程中模板不变形，混凝土构件几何尺寸正确。在筏型基础底板外周边采用240厚砖模，抹水泥砂浆找平层，砖墙模板外部局部薄弱处增加适当支撑，以保证浇砼时侧模不变形。集水坑模板采用多层板模板，吊梆支模。基础底板后浇带位置模板支设参见后附详图。地下室顶板后浇带模板支撑系统应保证地下室顶板拆除时能分离，确保后浇带处支撑系统完整。5、沉降观测措施 沉降观测应有专业资质单位负责观测。沉降观测布置和预埋点应考虑观测方便，易于保存、埋设稳固和布置美观。沉降观测时采用几何水准测量方法，也可采用静力水准测量方法。本工程中，沉降观测应从基础施工开始设置，以获取基础和主体荷载的全部沉降量（该建筑的总沉降量）。 建筑物沉降观测应测定建筑物及地基的沉降量、沉降差及沉降速度。沉降观测点的布置应能够全面反应建筑物及地基变形特征，并顾及地址情况及建筑物特点，本项目应在下列位置设置沉降观测点：、建筑物的四角及沿外墙每隔1015m处；、沉降缝的两侧。每次观测应记载施工进度、增加荷载量等各种影响沉降变化和异常的情况。后浇带观测过程中，应遵循“五定”原则，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本一致；观测路线、镜位、程序和方法要固定。沉降观测周期和观测时间符合下列要求：建筑物施工阶段的观测，应随施工进度及时进行，本工程应在基础完工后开始观测，然后施工到十层、二十层、三十层及工程完工时各测量一次。若沉降速度小于0.010.04mm/d时，可认为建筑物已进入稳定阶段。每周期观测后，应及时对观测资料进行整理，计算观测点的沉降量，沉降差以及本周期平均沉降量和沉降速度。基础倾斜a=（Si-Sj）/L；式中：Si基础倾斜方向端点i的沉降量（mm），Sj基础倾斜方向端点j的沉降量（mm），L基础两端点（i，j）间的距离（mm）。基础相对弯曲fc=【2Sk-（Si+Sj）】/L;式中：Sk基础中点k的沉降量（mm）, Si-Sj基础端点i、j的沉降量（mm），Li与j点间的距离（mm）。观测结束后应提交下列成果：、沉降观测结果表；建筑物沉降曲线图；沉降观测点位分布图及各周期沉降展开图。6、后浇带施工措施本工程地下室后浇带分为沉降后浇带和温差后浇带两种。温差后浇带在地下室结构全部施工完毕60天后方封闭该后浇带，沉降后浇带待主楼上部荷载全部完成，并依据沉降观测数据记录，确定主楼基础已稳定后，方可封闭该后浇带。地下室底板后浇带垫层应保证不受浮力作用被顶起和渗水作用，厚度加厚至200措施、宽度加宽2000，浇筑防水等级为P6的混凝土，内配10双向钢筋网片。详见下图。底板部分混凝土浇筑完毕后，在后浇带两侧砌筑120砖墙约300高，上部用模板覆盖严密，防止后期施工中杂物落入后浇带中，造成封闭后浇带前清理困难。后浇带封闭前，应对后浇带位置混凝土松散部位凿除，混凝土表面凿毛，并且冲洗干净。对后浇带内钢筋修整绑扎完善，后浇带混凝土浇筑应按照设计要求保证混凝土强度、抗渗等级。后浇带位置混凝土必须震捣密实，混凝土浇筑后采用塑料薄膜覆盖、洒水养护，养护时间不得小于14天。地下室顶板后浇带抗渗防水问题的处理应从源头上控制，在地下室顶板后浇带浇筑前，应对模板拼缝部位进行贴双面胶的处理，拼缝部位防止漏浆后造成局部空洞造成漏水。顶板后浇带防水处理按照图纸设计要求进行处理。我公司已承建过较多大体积联体地下室项目，针对上述地下室与主楼分段施工的后浇带施工措施，类似该项目施工技术比较成熟，完全能够保证工程质量。10
