隔墙板施工方案

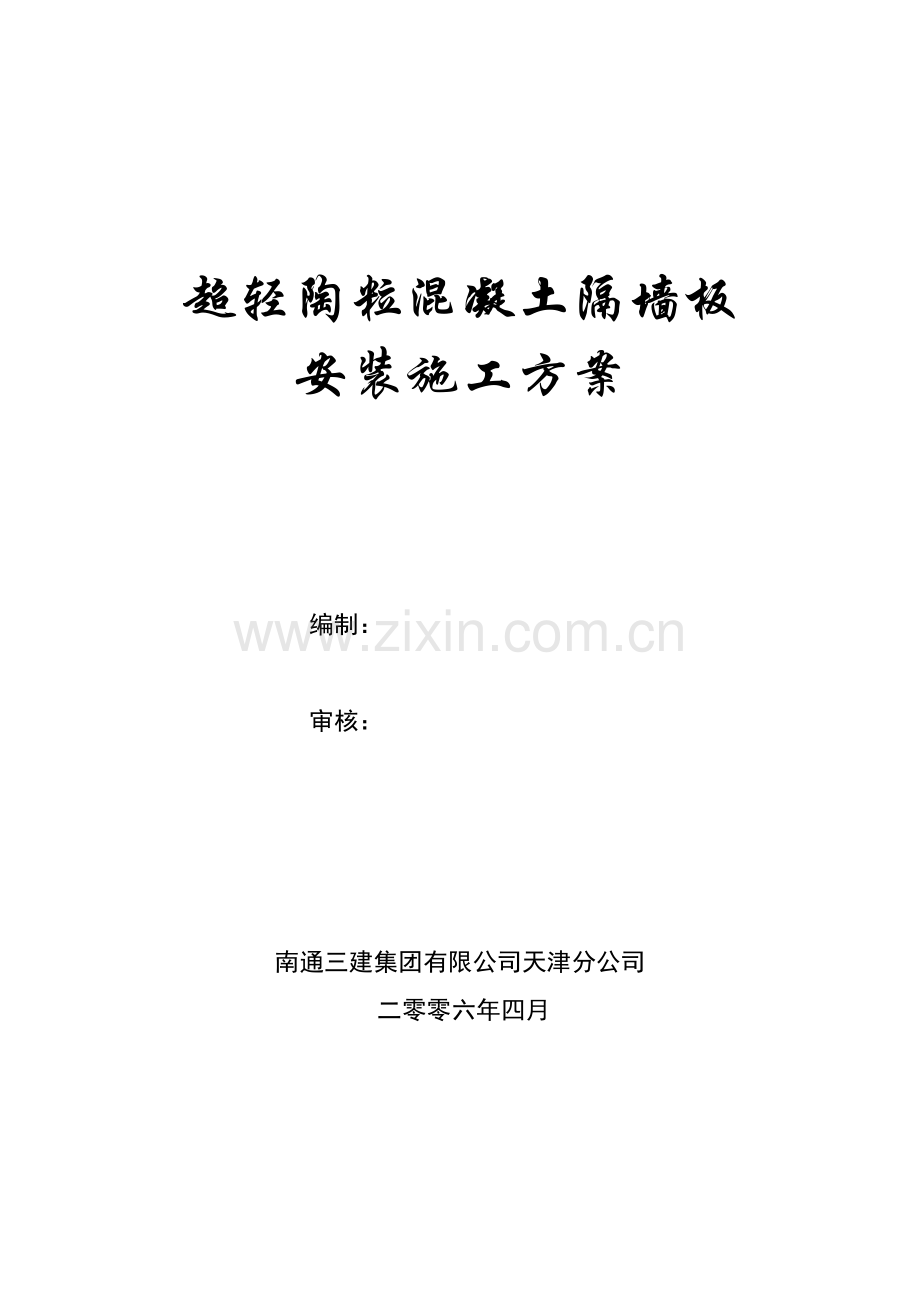

超轻陶粒混凝土隔墙板
安装施工方案

编制：

审核：

南通三建集团有限公司天津分公司
二零零六年四月

目 录
一、工程概况 1
二、安装工艺 2
三、注意事项 2
四、不同部位墙板安装方法 3
五、安全文明施工注意事项 4
六、本方案未尽事宜按国家的有关规范执行。 4
七、附图 4

一、工程概况
贻成·尚海国际工程为高层住宅小区，该小区高层住宅的结构类型为剪力墙结构，外墙采用250mm或200mm厚轻集料砼空心砌块填充，内墙采用200（150）mm厚轻集料砼空心砌块及100厚轻质抽空隔断板填充。隔墙板待结构完成1/2后由下而上逐层施工。
二、安装工艺
1. 清理基层。
2. 弹地面墙板线。
3. 将地面线用线坠返到顶板上（或梁底面）。
4. 用撬棍将墙板安装就位。
5. 用射钉将直角卡子固定好墙板。
6. 用木楔将板根部垫实。
7. 一面墙板竖立后用2m靠尺将墙板逐块调平找正。
8. 将根部木楔之间缝隙用1：3水泥砂浆填实刮平。
9. 将板顶两侧用108胶泥调实抹平。
10. 再用108胶泥（浆糊）贴竖向接缝带并用1：2水泥细砂浆（注意加胶）将竖缝凹槽刮平压光。
11. 待根部水泥砂浆凝固后将木楔取出，再用1：3水泥砂浆将木楔孔洞填实刮平。
12. 对水泥砂浆进行适当养护。
三、注意事项
1. 必须将直角卡用射钉固定在板边母槽及板顶部位（图1）。
2. 接缝带必须将两个板边凹槽铺满粘贴牢固，要做到将接缝带网格中间涂满胶泥（图2）。
3. 板缝必须认真抹浆，要抹满、抹实，胶泥稠度要适宜。
4. 如电工必须在墙板打洞，注意一定先用切割机将洞切成井字形，然后再轻轻剔凿。严禁用锤猛击（图3）。
5. 安装完的墙板一定要坚实牢固，不得松动、裂缝；墙板的竖直、平整必须符合JQ-3209-95标准。
四、不同部位墙板安装方法
1. 门窗口：必须要用专门制作的门框板进行安装，有过梁板的门窗口，应用专门制作过梁板进行安装（图4）。
2. 设计有拐角的墙板，应用专门制作拐角板进行安装，切忌随意代用。
3. 设计有丁字墙部位，应用专门制作丁子板进行安装。
4. 板与地面按图5安装。
5. 门口与门口板按图6安装。
6. 板与墙连接按图7安装。
7. 设计有窗下板的部位，应按图8进行安装。
8. 设计墙板一侧与钢筋混凝土梁、柱、剪力墙一面齐平的的部位，鉴于梁柱剪力墙与陶粒板两者强度相差悬殊，在结构受力变形中不一致，容易产生裂缝，建议在两者交接部位处用射钉固定宽不小于20cm的铁丝网，要用1：3水泥砂浆抹平以避免过早产生裂缝。（图9）
9. 洗手盆：按图10安装。
五、安全文明施工注意事项
1. 施工现场必须注意安全生产，所有施工人员进入施工现场都必须戴好安全帽并且正确使用好其它各种劳动保护用品。
2. 施工现场严禁吸烟和随地大小便，不得酒后作业。
3. 吊篮及施工电梯吊运材料严禁超载。
4. 各种施工机械由专人持证操作。
5. 隔墙板运至楼层后分散堆放，严禁超载。
6. 隔墙板安装中临时固定采用可靠措施防止隔墙板失稳倒塌。
7. 施工现场必须做好文明施工工作，施工垃圾及时清理到指定的堆放场地。
六、本方案未尽事宜按国家的有关规范执行。
七、附图
