重庆建工市政交通工程有限责任公司

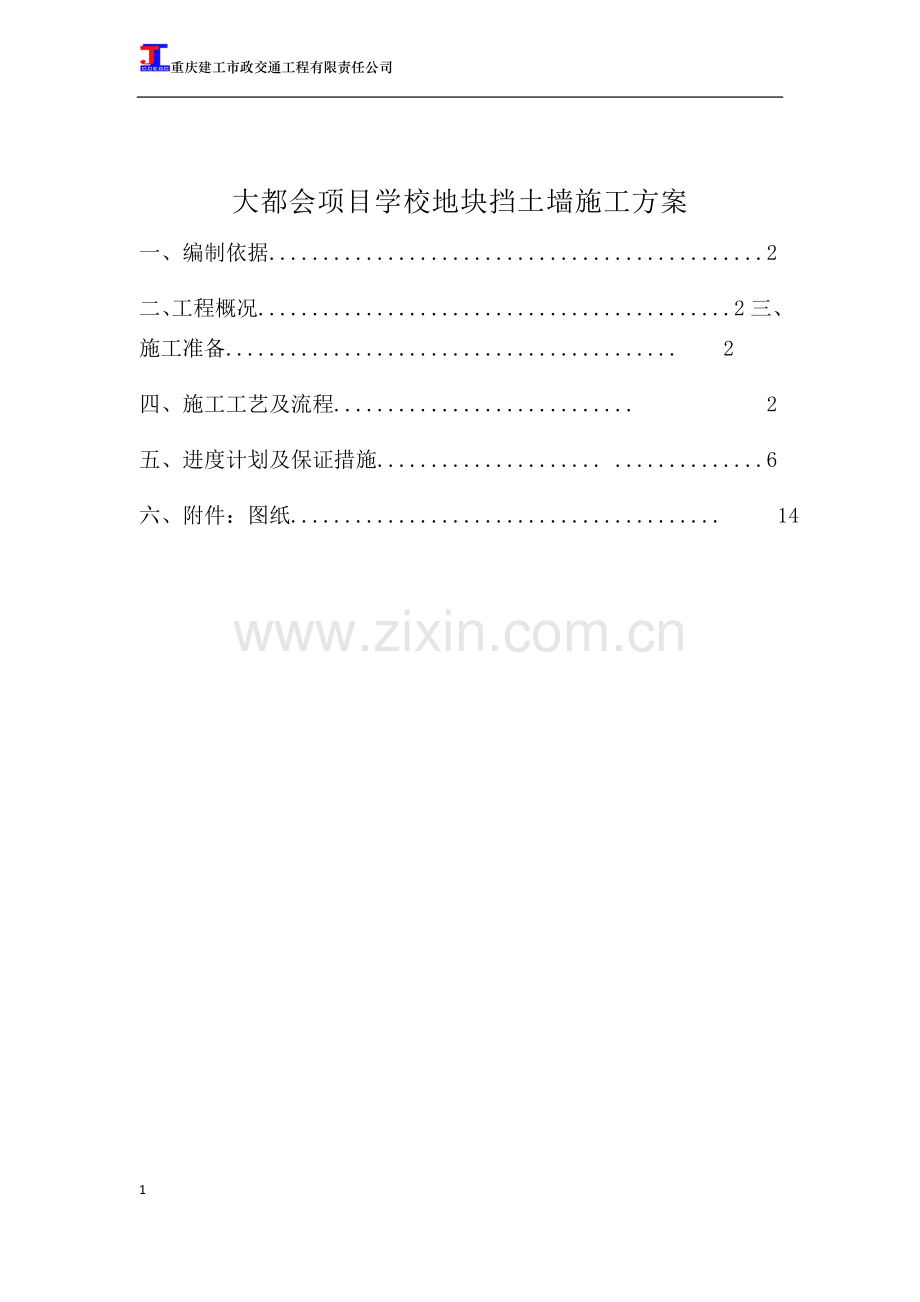

大都会项目学校地块挡土墙施工方案
一、编制依据..............................................2
二、工程概况........ ....................................2三、施工准备.......................................... 2
四、施工工艺及流程............................ 2
五、进度计划及保证措施..................... ..............6
六、附件：图纸........................................ 14

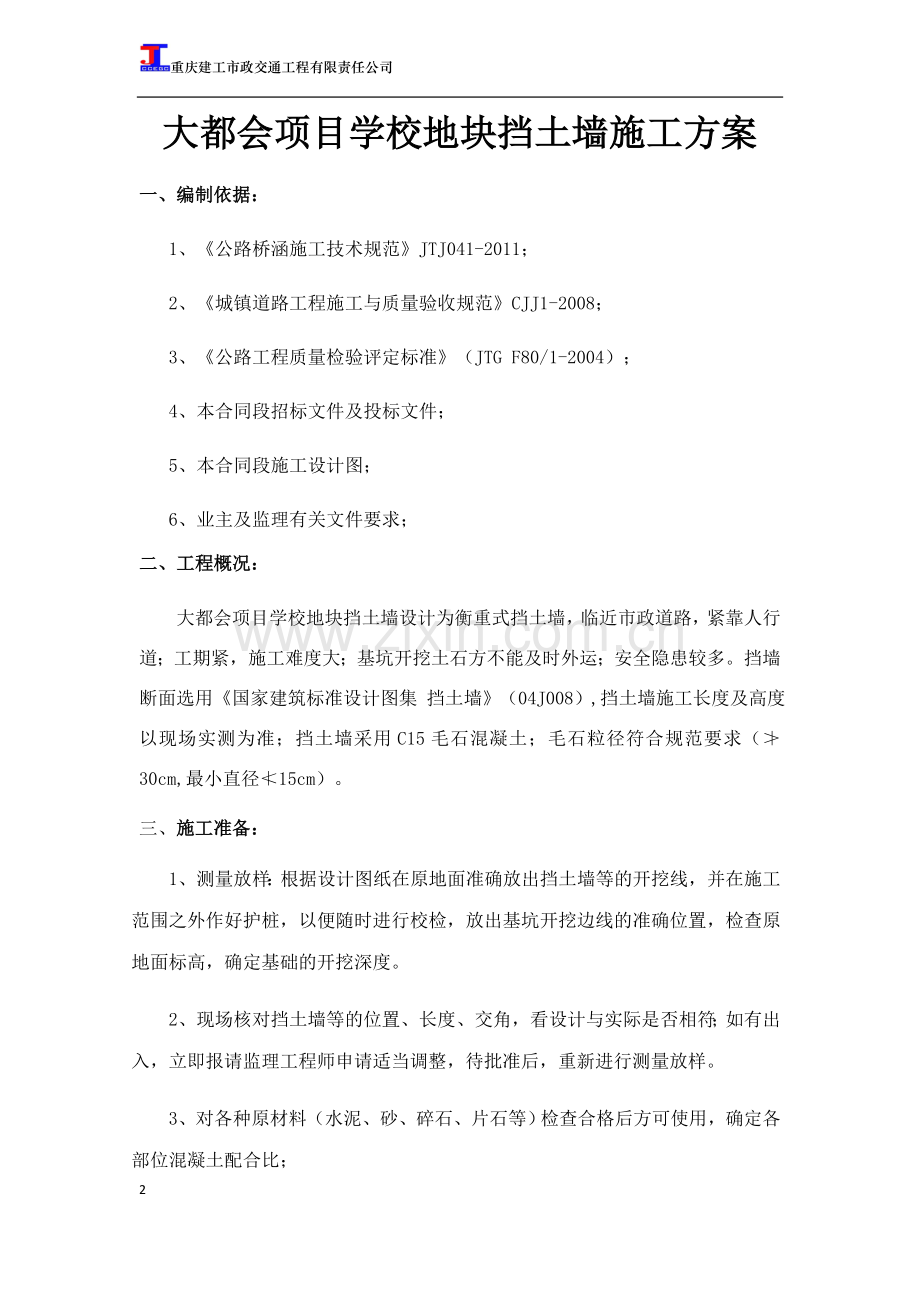

大都会项目学校地块挡土墙施工方案
一、编制依据：
1、《公路桥涵施工技术规范》JTJ041-2011；
2、《城镇道路工程施工与质量验收规范》CJJ1-2008；
3、《公路工程质量检验评定标准》（JTG F80/1-2004）；
4、本合同段招标文件及投标文件；
5、本合同段施工设计图；
6、业主及监理有关文件要求；
二、工程概况：
大都会项目学校地块挡土墙设计为衡重式挡土墙，临近市政道路，紧靠人行道；工期紧，施工难度大；基坑开挖土石方不能及时外运；安全隐患较多。挡墙断面选用《国家建筑标准设计图集 挡土墙》（04J008）,挡土墙施工长度及高度以现场实测为准；挡土墙采用C15毛石混凝土；毛石粒径符合规范要求（≯30cm,最小直径≮15cm）。
三、施工准备：
1、测量放样：根据设计图纸在原地面准确放出挡土墙等的开挖线，并在施工范围之外作好护桩，以便随时进行校检，放出基坑开挖边线的准确位置，检查原地面标高，确定基础的开挖深度。
2、现场核对挡土墙等的位置、长度、交角，看设计与实际是否相符；如有出入，立即报请监理工程师申请适当调整，待批准后，重新进行测量放样。
3、对各种原材料（水泥、砂、碎石、片石等）检查合格后方可使用，确定各部位混凝土配合比；
4、施工所需人员、机具设备、模板、钢管、10*10的木方料等材料就位；
5、在施工地段沿城镇道路设置安全警示牌，
四、施工工艺及流程：
1、挡土墙施工工艺及流程:
施工准备→基础开挖→基底检查→模板制作及安装→石料准备、混凝土施工→养护→墙背回填。
1、施工准备：
1、测量放样：根据设计图纸在原地面准确放出挡土墙等的开挖线，并在施工范围之外作好护桩，以便随时进行校检，放出基坑开挖边线的准确位置，检查原地面标高，确定基础的开挖深度。
2、现场核对挡土墙等的位置、长度、交角，看设计与实际是否相符；如有出入，立即报请监理工程师申请适当调整，待批准后，重新进行测量放样。
3、对各种原材料（水泥、砂、碎石、片石等）检查合格后方可使用，确定各部位混凝土配合比；
4、施工所需人员、机具设备、模板、钢管、10*10的模方料等材料就位；
5、在施工地段沿城镇道路设置安全警示牌，
2、基坑开挖：
基坑开挖较设计每边加宽50cm，为了确保施工安全，根据现场地质情况、地下水位等予以放坡或支护加固。采用人工配合挖掘机进行施工，开挖过程中控制好开挖深度，在挖掘机开挖至基底以上30cm时改由人工开挖，以免扰动基底承重层。边挖边将土石方逐级翻挖至坡顶平台【（因暂时不具备外运条件）附图】。
3、基底检查：
基坑挖至设计图纸要求的标高后，对基底进行清理，自检合格后向监理工程师报验，对基底进行检测，其承载力不得小于设计要求，否则需要按设计要求对地基进行处理。如果发现基底为不良地质条件，立即上报监理工程师以确定处理方案。
4、模板制作及安装（模板支撑体系）：
模板采用模板（竹夹板1.22*2.44m），其厚度不小于22mm，单块模板面积不小于1平方米。模板表面要求平整光滑、无坑洼、无锈斑。模板支撑体系：采用10*10的方木竖向紧贴竹夹板外面作为靠方，再在方模外采用双钢管纵向布设，每高40—60cm设置一道，采用¢12的对拉杆锁定；模板内侧设置满足要求的内撑，外侧采用顶托或模撑进行牢稳加固；模板安装过程中应认真挂线并随时检查，以确保安装牢固，接缝紧密，支撑可靠、模板位置、尺寸符合设计要求。模板安装前根据挡墙等的形式及基底岩质确定沉降缝位置，一般每10～20m（设计图上为15m，缝宽30mm，）设置一道，在沉降缝位置进行隔断支挡，根据实际情况，在挡墙高度有变化处设置沉降缝。泄水孔为0.15m*0.15m方孔（现场采用PVC管50—100），间距3.0m*3.0m,梅花形布置；模板安装完成后对模板的位置、尺寸进行复核。模板支立完成后报监理工程师检验，合格后方可进入下道工序的施工。
5、混凝土浇筑
为了保证砼的内在质量，混凝土采用商品混凝土，用砼运输车运送到现场，现场采用泵送混凝土至模内。混凝土入模前对坍落度进行检查，不符和要求的混凝土严禁入模。混凝土的浇筑应水平分层进行，层厚控制在30cm左右；片石的掺入量严格按规范要求执行，片石粒径符合规范要求；利用插入式振捣棒振捣，振捣上层混凝土时插入下层5～10cm。振捣棒插入的间距要在其振动半径之内，振捣时要垂直插入、交错布置、快插慢拨，振捣时间以砼拌合物不冒气泡和不下沉为止，确保砼内实外光。浇筑混凝土期间，设专人检查支架、模板、钢筋和预埋件等稳固情况，当发现有松动、变形、移位时，及时处理。同时严格控制混凝土从拌和到浇筑成型的时间不超过混凝土初凝时间。浇筑至砼顶时，预埋基础与涵身连接筋（或接茬石）；浇筑完成后，及时对基础砼顶面和墙身接触处做拉毛处理。
6、挡土墙墙背回填
1、墙背回填填料粒径不宜大于30cm，土石比=4:6，填料内摩擦角大于350，填料为粘土夹硬杂质，如碎石、砖块等，填料应进行分层压实，分层厚度30cm一层。
挡土墙施工工艺框图
合 格
不合格
施工准备
测量放样
基坑开挖及清理
基底承载力检测
基础分层浇筑
墙体分层浇筑
泄水孔及反滤层墙背渗水料分层回填
竣工验收
石料检验
商品混凝土
混凝土配合比
清面勾缝

2、泄水孔反滤包采用砂、碎石等透水性土制作，厚度为0.30m。
五、施工进度计划及保证措施
1.施工进度计划及横道图
大都会项目学校地块挡土墙工期为25天，根据业主要求，我项目部必须在2014年4月1日前完工，但因当地居民阻工等原因，结合现场实际情况和我单位机械设备配备、技术力量和劳动力安排。本工程计划自2014年 3 月 6 日开工，2014年 4 月 1 日完工。
挡土墙工程施工进度计划横道图
时间
部位
2014年3月
2014年4月
6
9
12
15
18
21
24
27
30
31
1
2
3
4
基槽开挖

基础制模

基础砼浇筑

墙身制模

墙身砼浇筑

墙背回填

上挡墙基坑开挖

基坑制模

基础砼浇筑

墙身制模

墙身砼浇筑

墙背回填

踏步及侧挡墙

清运土方

2.质量保证措施
本工程项目建设过程分四个阶段（施工准备、施工、竣工验收和交工后服务）对质量加强控制，一切与质量有关的工作均处于可控之中。
（1）、施工准备阶段的质量控制
⑴ 坚持图纸学习与会审，领会设计意图，提出修改意见，避免产生技术事故和工程质量问题；
⑵ 不断完善和优化施工组织设计，使施工方案科学合理，措施详实、可行、可靠；
⑶ 严格执行技术交底制度；
⑷ 控制物资采购。作好分供方的评价和材料的进货检验，确保用于工程的所有材料均符合质量要求。
（2）、 施工阶段质量控制
⑴ 严格进行材料、构配件检验、试验和工程试验；
⑵ 实行工序质量监控。一是监控工序活动的条件，即“人、机、料、法、环”必须符合质量要求；二是监控工序活动效果的质量；
⑶ 加强质量检查，包括质量自检、互检、专业检查、工序交接检查、隐蔽工程验收检查、工程预检、基础和主体工程检查验收等，对关键工序实行旁站监察。
⑷ 严格设计变更管理；
⑸ 加强对成品保护，施工过程中对已完分项、分部工程制定防护措施加以保护；对产品的保护，着重抓施工顺序和防护措施，不颠倒工序，按正确的施工流程组织施工，防止前道工序损坏或污染后道工序；
⑹ 注意积累施工技术资料，作好工程日志，全面、科学、准确，及时地记录试（检）验资料，完备手续，按规定计算、整理、归档。
（3）竣工验收阶段质量控制
⑴ 坚持竣工标准；
⑵ 作好竣工预检，待确定全部工程项目符合竣工验收标准后，再向业主申请竣工验收；
⑶ 按规定整理、编制竣工验收文件。
（4）保修回访阶段的质量控制
工程竣工后，按合同规定，在一定期限内对工程进行回访，听取业主意见，属于施工质量问题，负责维修，不留后患。
3.挡土墙工程质量保证措施
（1）、砼工程
⑴ 砼采用商品混凝土；
严把材料关，使材料偏差满足规定要求。
⑵ 在运输过程中砼不发生离析、漏浆、严重泌水及坍落度损失过多等现象。
⑶ 砼的自由倾落度不超过2m，否则，采用滑槽、串筒、漏斗等器具或通过模板上预留的孔口灌筑。
⑷砼灌注完毕10～12小时以内，用麻袋覆盖并浇水养护，养护期限不少于7天。当气温低于5℃时，砼严密覆盖，保温保湿养护。
（2）、模板工程
浇注砼前应将模板表面清理干净并涂抹实验良好的专用脱模剂。所有模板拼装时在接缝处夹海绵条涂模板胶，使板缝严密、不漏浆。加固牢稳，严禁跑模，确保混凝土外观质量。
（3）、基础
在基础施工时，重点对基础放样、模板、加固、支架四个关键工序制定要点，进行目击检查工作。
（4）、墙身
墙身施工前，将基础顶面冲洗干净，凿除基础砼表面浮浆。
灌注砼时，经常检查模板位置和保护层尺寸。
墙身砼未达到终凝前，不得泡水。墙身圬工未达到规定强度前，台后不得回填，邻近8m范围内禁止振动碾压土方。墙背填筑按路基过渡段要求施工。
（5）、墙背回填
按设计要求进行回填，符合规范要求。
二、 工期保证措施
1.组织管理措施
成立精干的项目经理部，实行项目经理负责制，设置强有力的工程管理系统，实施对工程的全面管理。
进场施工的两个工程施工队，将建立健全队长负责制，强化一线组织领导和指挥。项目部建立岗位责任制，将项目管理目标分解到全体员工，制定详细而科学的施工作业计划，保持均衡生产，全面实现计划目标。
在人、财、物上确保本工程的施工需要，人员和机械设备，根据工程需要及施工组织设计及时按计划安排上场施工，根据工程的实际要求增加所需的设备。
利用计算机管理系统，适时调整作业计划，保证月、旬计划的实现。
重点工程重点保障，集中优势力量，确保重难点工程施工。

附人员统计表：
工 种
人 数
备 注
管理人员
12

司 机
3

电 工
1

木 工
12

混凝土工
25

杂 工
10

设备统计表：
序号
名 称
型 号
数 量
备注
1
挖掘机
日立320型
1台

2
自卸汽车
15t
5台

3
小型汽车
皮卡、途锐
3辆

4
钢筋加工机械

3套

5
电焊机
交流
1台

6
蛙式打夯机

3台

2.劳动管理措施
加强用工的计划性，实行定额用工。
加强劳动定额管理，确保按定额水平完成施工任务。
依靠科学组织合理安排，保证各工序连续施工。
技术干部跟班作业，及时发现并解决问题。
采用多班制施工的项目安排好人员设备，在夜间或公休日施工的项目，安排调休，保证施工人员精力充沛，机械设备处于良好状态。
3.技术保证措施
制定详细的实施性施工组织设计，实施中不断优化，做到科学施工、信息反馈及时，适时调整和优化施工计划，确保各工序和分单位（项）工程按时或提前完成。
组织好一条龙的施工作业线，保证一环扣一环的施工程序。
发挥技术管理的业务指导和保障作用，细审核、严交底、勤检查、抓落实。对难度较大的技术问题，积极会同设计、监理部门共同研究解决方案。必要时，邀请上级施工技术部门、高等院校、科研院所的教授和专家莅临现场，召开专家研讨会进行科技攻关。
专业技术工作者，要深入一线跟班作业，及时搞好技术交底，并做到发现问题及时解决。
建立项目总工程师为首的技术保障、技术决策体系，加强项目总工程师技术岗位负责制，行使技术否决权。确保各种方案和措施技术上可靠，工艺先进，工序合理，从而保证施工的顺利进行。
4.物资保障措施
选配有工作经验和管理经验的人员负责物资采购工作。
加强材料计划管理，按施工计划安排材料供应。
根据施工特点，超前调查和预测市场供应情况，特别是季节性施工要做材料的适量储备。
严把材料质量关，严格杜绝劣质材料进场。
5.设备保障措施
选配具有较好的技术素质、较强的事业心和责任心的同志负责设备管理工作。
加强设备的维修与保管，确保完好率和出勤率，满足施工需要。
加强现场和工作面设备的协调使用。
根据工程进展，在购置新设备时，应超前考虑，专人落实，做到随用随上，不误使用，不造成资金浪费。
6.加强财务管理
选配财务经验丰富的会计师，主持工程资金的筹集和合理使用。
从简生活设施开支，压减管理费等间接成本支出，全力保障资金合理地用于工程。
7.创造良好的外部施工环境
⑴ 与建设、设计、监理单位密切联系，理顺关系，并依靠建设单位，加强密切协作配合，确保施工顺利进行。
⑵ 服从业主和监理协调，密切与本工程相关单位的合作与配合。
⑶ 加强与地方政府和群众的联系，获得他们的理解和支持，加快征地拆迁工作，并适当照顾当地群众的利益，减少人为因素造成
三、施工安全保证措施
本公司旨在安全完成大都会项目学校地块挡土墙工程，确立安全目标：100%确保挡土墙施工工程中人员和机械安全。安全保证措施如下：
1. 安全生产技术保证措施
所有工程开工前编制有安全技术的施工组织设计（包括施工用电施工组织设计）及技术复杂的专题方案，必须严格编、审、批手续程序。
每一工序开工前，在技术交底的同时，必须进行安全交底，所有制定的施工方案必须有安全注意事项和安全保证措施。
特殊作业人员包括机械司机、电工、电焊工等必须进行专业培训，经考试合格后，持证上岗。操作证按时复审，特种作业必须严格执行各种安全技术操作规程，确保安全施工。
班组在班前须进行上岗交底、上岗检查、上岗记录的“三上岗”和每周一次的“一讲评”安全活动。对班组的安全活动，要有考核措施。
遵章守纪、佩戴标记：严惩违章指挥、违章作业。各类人员佩不同颜色的袖标记：工地负责人（工程队长）戴黄底红字袖章；专职安全员戴红底白字袖章；生产班组安全员绿底白条袖章。施工管理人员和各类操作工人戴不同颜色安全帽，以示区别：施工管理人员带红色安全帽；生产班组人员戴黄色安全帽；机械操作人员戴蓝色安全帽。
2. 劳动保护安全措施
根据现场作业特点，给现场工人配备相应的劳保用品，如安全帽、水鞋、雨衣、工作服、手套、手灯、防尘用具、安全带等。
挡土墙施工现场必须首先做好临边防护，施工段两端50米处应设置明显的安全标志标示牌。
为防止职工发生意外伤害的保护，计划给每个上场作业的职工购买一份意外伤害保险。
施工现场应设工地医疗室，出现紧急情况，做好现场救护和保卫工作，现场备应急车辆，以供急需。
3. 施工现场的安全措施
抓好现场管理，搞好文明施工，经常保持现场管线整齐。灯明、路平、无积水。
生活区、拌合站、加工场，要符合防水要求，切实做好防洪、防火、防中毒、防淹等工作。杜绝重大伤亡事故，减少一般性事故。
施工场地的油库、料库、变电站等高大建筑物，设置防雷设施，防止雷击。
道路一侧设专职安全员进行安全防护，设置明显的安全警示标志、标示牌、拉设警示范围；确保施工安全。
凡进入现场的人员，均要服从值班员指挥，遵守各项安全生生产管理制度，正确使用个人防护用品。禁止穿拖鞋、高跟鞋和光脚进入施工现场。
4. 用电安全保证措施
在施工区、生活区和道路旁设置照明系统，且确保照明亮度。在非作业地段照明电压采用220V，在作业段照明电压采用36V。
临时设施及变压器等外用电设施，严格遵守《施工现场临时用电安全技术规范》（JGJ48-88）的有关规定，采取防护措施，包括增设屏障、遮栏、围栏或保护网等。
在生活区严禁使用电炉、严禁乱拉乱扯照明线。
施工中加强机具、电器设备的检查与维修，各种施工机械和电器设备均设置漏电保护器确保用电安全。线路架设高度和照明度必须符合标准，严防运行机械损坏输电线路，机毁人伤。
5、施工机械作业安全措施
施工机械和交通车辆应定期保养，经常检查，确保机械作业的正常进行。严格大修、中修制度，严禁报废机械进场作业。
所有机械驾驶的司机必须持证上岗，必须按规程要求进行操作，并作好作业记录。驾驶执照和各种证件应按时复审，严禁无证开车或非司机开车。
各类安全（包括制动）装置的防护罩、盖等要齐全可靠。
机械与输电线路（垂直、水平方向）须按规定保持距离。作业时，机械停放稳固，臂杆幅度显示器灵敏可靠。
各类机械配挂技术性能牌和上岗操作人员名单牌。必须严格定期保养制度，做好操作前、操作中和操作后设备的清洁润滑、紧固、调整和防腐工作。严禁机械设备超负荷使用、带病运转和在作业运转中进行维修。
机械设备夜间作业必须有充足的照明，夜间施工现场要有良好的照明设备。
冬雨季车辆行驶时要采取防滑措施。
定期对司机进行安全教育，严禁酒后开车。
6.防火安全措施
加强领导，建立队班组三级防火责任制，明确职责。
加强对职工的防火教育，消除麻痹大意及侥幸心理。
与当地政府、消防部门及附近的居民加强联系，群策群力，共同防火。
重点部位如仓库、木工间配置相应消防器材，一般部位如宿舍、食堂等处设常规消防器材。
施工现场用电，严格执行有关规定，加强电源管理，防止发生电器火灾。
焊、割作业点与氧气瓶、乙炔气瓶等危险物品的距离不得少于10m，与易燃易爆物品的距离不得少于30m。
严格按有关规定安装线路及设备，用电设备都要安装地线，不合格的电气器材严禁使用。库房、油库严禁烟火，油库要安装避雷装置，备足防火器材。
设专职巡视员，对整个标段进行巡逻，尤其加强对山区及生活区的看护。做好记录，发现问题及时解决，杜绝火灾的发生。
四、现场文明施工保证措施
1、加强对职工的安全意识教育，是全体职工树立“安全第一”的思想，提倡文明施工；
2、进入施工场地必须带好安全帽，穿好工作鞋，挂牌上岗；
3、按照有关规定做好环境保护措施；
4、树立好各种施工标志及警示标志。
附图纸：
