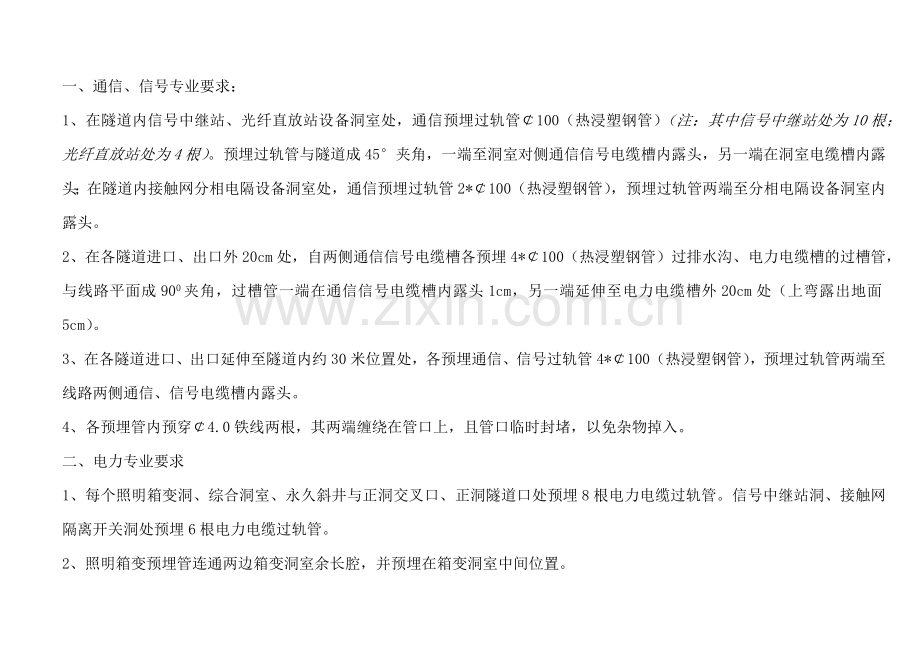

隧道轨槽预埋施工方案.docx

一、通信、信号专业要求：
1、在隧道内信号中继站、光纤直放站设备洞室处，通信预埋过轨管￠100（热浸塑钢管）（注：其中信号中继站处为10根；光纤直放站处为4根）。预埋过轨管与隧道成45°夹角，一端至洞室对侧通信信号电缆槽内露头，另一端在洞室电缆槽内露头；在隧道内接触网分相电隔设备洞室处，通信预埋过轨管2*￠100（热浸塑钢管），预埋过轨管两端至分相电隔设备洞室内露头。
2、在各隧道进口、出口外20cm处，自两侧通信信号电缆槽各预埋4*￠100（热浸塑钢管）过排水沟、电力电缆槽的过槽管，与线路平面成900夹角，过槽管一端在通信信号电缆槽内露头1cm，另一端延伸至电力电缆槽外20cm处（上弯露出地面5cm）。
3、在各隧道进口、出口延伸至隧道内约30米位置处，各预埋通信、信号过轨管4*￠100（热浸塑钢管），预埋过轨管两端至线路两侧通信、信号电缆槽内露头。
4、各预埋管内预穿￠4.0铁线两根，其两端缠绕在管口上，且管口临时封堵，以免杂物掉入。
二、电力专业要求
1、每个照明箱变洞、综合洞室、永久斜井与正洞交叉口、正洞隧道口处预埋8根电力电缆过轨管。信号中继站洞、接触网隔离开关洞处预埋6根电力电缆过轨管。
2、照明箱变预埋管连通两边箱变洞室余长腔，并预埋在箱变洞室中间位置。
3、综合洞室预埋管连接本侧余长腔及对侧电力电缆槽。
4、从正洞与斜井交叉口两侧预埋4根管进入斜井内5.0m并露头，预埋管与本侧电缆槽相通。
5、正洞隧道口预埋管连通隧道两侧电力电缆槽。
6、电力电缆采用内径为100mm的HDPE管过轨，过轨管间中至中距离为150mm，过轨管埋设时两端应用泡沫填充剂封堵、并在每根管中预设两根φ4mm的铁丝，过轨管管口及内壁应光滑无毛刺、弯曲半径不小于0.6m、并与两侧电力电缆槽相通。
三、附图
1、通信信号专业在隧道内预埋过轨、过槽方式示意图
2、直放站洞室预埋管及槽道示意图
3、隧道洞口预埋过轨管线设计图
