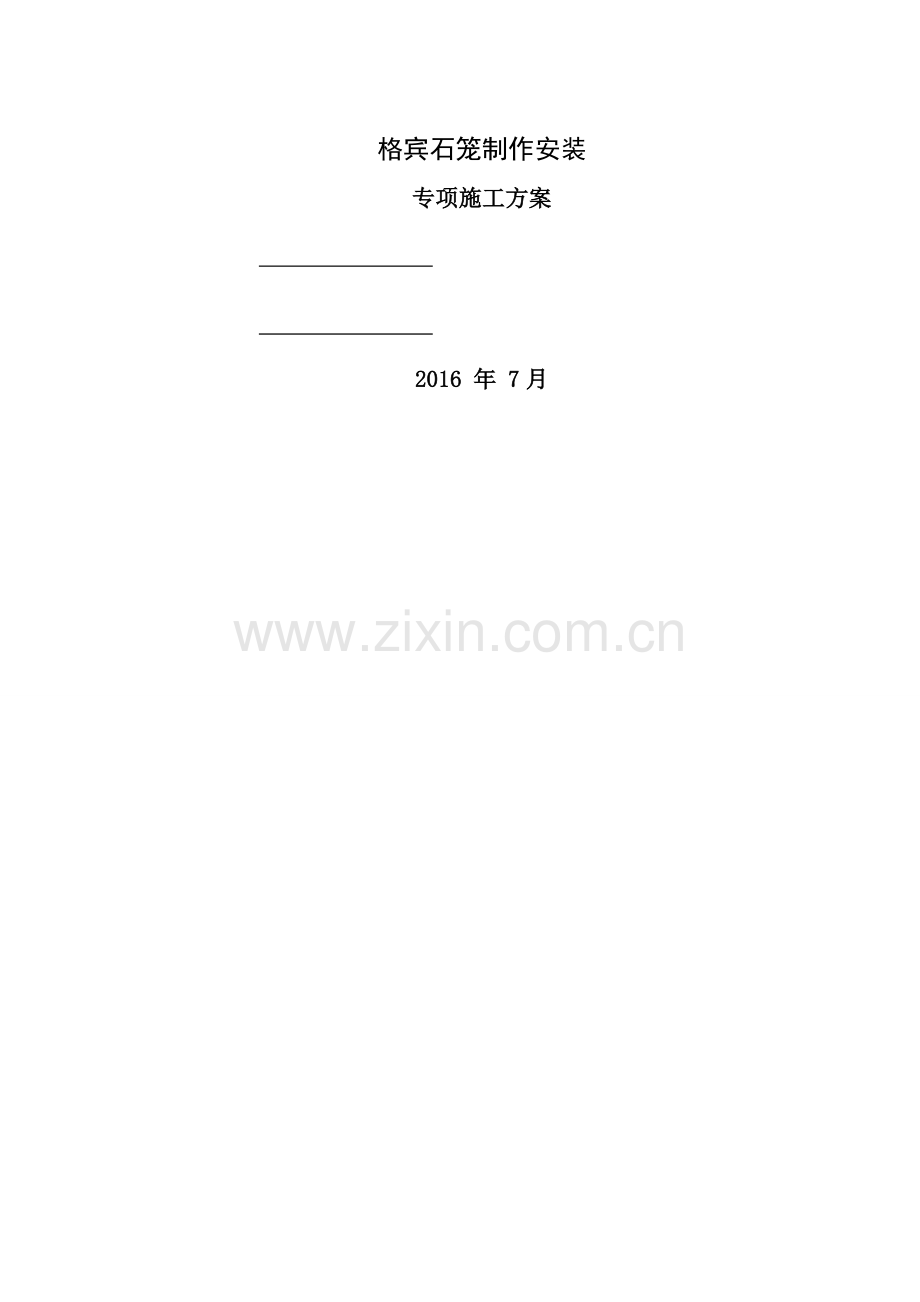

格宾石笼专项施工方案.docx

格宾石笼制作安装
专项施工方案

2016 年 7月

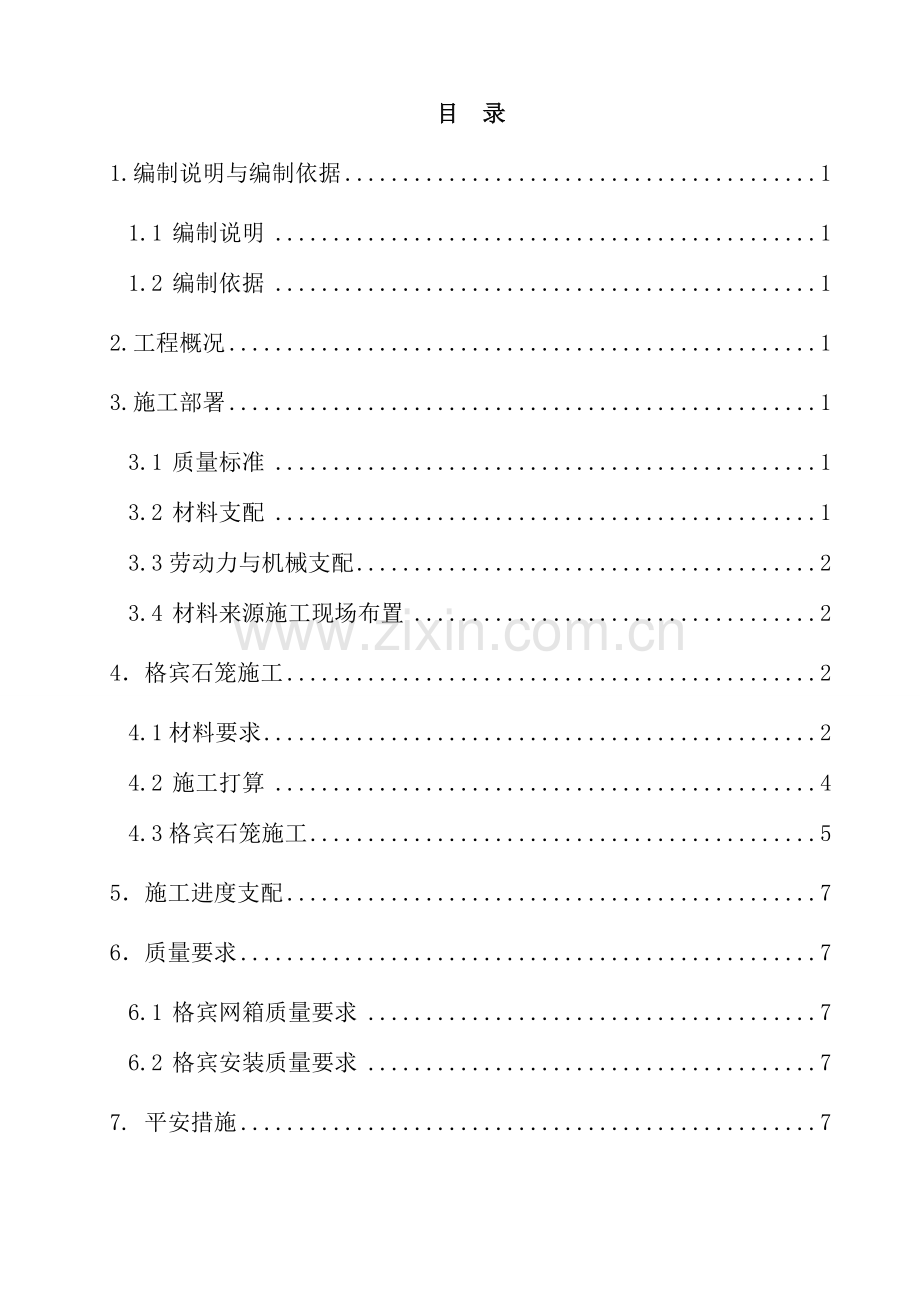

目 录
1.编制说明与编制依据 1
1.1 编制说明 1
1.2 编制依据 1
2.工程概况 1
3.施工部署 1
3.1 质量标准 1
3.2 材料支配 1
3.3劳动力与机械支配 2
3.4 材料来源施工现场布置 2
4．格宾石笼施工 2
4.1材料要求 2
4.2 施工打算 4
4.3格宾石笼施工 5
5．施工进度支配 7
6．质量要求 7
6.1 格宾网箱质量要求 7
6.2 格宾安装质量要求 7
7. 平安措施 7
1.编制说明及编制依据
1.1 编制说明
为规范格宾石笼施工程序和施工技术、确保工程施工质量、不留隐患，达到设计规定的标准，特编制本项目格宾石笼施工专项方案，作为施工的原则性指导文件。
1.2 编制依据
1.2.1 《格宾网施工技术规程》
1.2.2 《水运工程质量检验标准》--JTS257-2008
1.2.3 《施工图设计》
1.2.4 现场环境和条件。
2.工程概况
海口市东海岸如意岛填海工程位于海口市东部铺前湾西侧湾口白沙浅滩，即南渡江出海口东北侧白沙浅滩。距江东海岸线约4.4km，距美兰机场约17km，距海口市中心约12km。
本工程格宾石笼施工为了防止地基受到冲刷而影响沉箱的稳定，地基主要承载力为挤密砂桩。
3.施工部署
3.1 质量标准
严格依据《水运工程质量检验标准》--JTS257-2008及《格宾网施工技术规程》和设计要求进行验收。
3.2 材料支配
表1：格宾箱笼及材料支配表
序号
材料名称
型号规格
单位
数量
1
格宾箱笼
4m*1m*0.4m
个
8177
2
格宾箱笼
4m*1m*0.5m
个
626
3
规格石
15cm-40cm
m³
14335
说明：以上支配考虑整个工程用量，材料用量详细依据工程进度状况调整。
3.3劳动力及机械支配
表2：劳动力支配表
序号
工种
数量(人或台)
工作内容
1
普工
12
制作安装
2
挖掘机
2
装填
3
履带吊（50T）
2
安装
4
平板运输驳
2
运送石料
3.4 材料来源施工现场布置
工程所需格宾网及规格石都用外购方式解决，运输石料驳船即为现有运输驳船，运输石料自航驳船上有挖掘机来填充石料，工人绑扎好石笼线并挂勾，协作测量技术人员放线定位实施。
4．格宾石笼施工
4.1材料要求
4.1.1 格宾网箱材质
格宾网箱的材质采纳矽胶高耐久PE涂塑钢丝。本设计中网箱断面宽度为4m，需用网箱材料将其每1m分为一个仓格。
4.1.2 格宾网箱型号及材料技术要求
（1） 格宾网箱
网孔100×120mm，
网丝￠2.5mm PE涂塑后￠3.5mm
边丝￠3.2mm PE涂塑后￠4.2mm
（2） 格宾网箱公差
网孔：+16%—4%
网丝、边线：±0.08mm
尺寸的高度、宽度、长度±5%
（3） 高耐久PE涂塑格宾网箱配件
组合丝：丝径￠2.0mm PE涂塑后￠3.0mm
（4） 高耐久PE涂塑格宾网箱材料
高耐久PE涂塑钢丝为镀锌钢丝经过胜读防腐加工而成，在镀锌钢丝和 PE涂塑层间用特别配制的树脂将镀锌钢丝和PE涂层紧密粘合，将金属及空气、水隔绝，从而防止其氧化生锈。
（5） PE的力学性能应符合以下要求
PE拉伸强度>20MPa
PE断裂伸长率>650%
PE的密度<1g/cm³
（6） 矽胶高耐久PE涂塑格宾网箱、网垫材料标准
网丝（2.50mm)上锌量大于250g/㎡
边丝（3.2mm）上锌量大于250g/㎡
抗拉强度400-500N/mm²，延长率大于10%。
网丝和边线直径偏差允许值：2.50mm(±0.06mm），3.2mm（±0.07mm）。
4.1.2 填充料
填充料实行粒径级配良好的碎石或卵石，袒露部位的填充料必需采纳碎石。网箱内填充石直径15－40cm之间，其中直径15－20cm的块石占总体的60%，20－40cm的块石占总体的40%.网箱石料必需大于网孔孔径，且满意设计规定的粒径要求。块石容重约1.75－1.9T/m3。
4.2 施工打算
4.2.1一般规定
（1）施工前，应对设计文件进行深化探讨，依据本施工方案搞好技术交底。
（2）依据水文气象资料和工地实际状况，合理支配施工支配，包括进度，材料进场及质量限制等支配。
（3）做好各项技术打算工作，并做好石料加工、运输等打算工作。
4.2.2 施工质量
（1）各分项须依据设计文件、对有关数据、资料及施工图中的几何尺寸进行复查。
（2）指定专人负责测量工作，为现场施工刚好精确的放线，供应所需的测量资料。
（3）格宾网检验标准应符合以下要求：
①格宾护脚平均断面尺寸不得小于设计值。
②格宾应密实。
格宾安装允许偏差及检验方法
序号
项目
允许偏差
检验数量
单元测点
检验方法
1
平台宽
±150mm
每20m一个断面
1
钢尺测量
2
平台高程
+100mm -50mm
1
测深水砣
（4）施工中对设置的施工限制标记、高程点，必需严加爱护，并定期检测、校正。
4.2.3 机械、设备及材料打算
（1）施工机械、施工工具、设备及材料型号、规格、技术性能应依据工程施工进度和强度合理支配及调配。
（2）依据工程施工进度应刚好组织材料进场，并应事先对原材料和半成品的质量进行检验。
（3）进场原材料和半成品必需经检验合格后，方可运用。
4.3格宾石笼施工
4.3.1 施工工艺流程
格宾石笼的施工工艺流程如下：
施工打算

定位船定位

格宾网箱拼装

格宾网箱填石

格宾网箱封盖

履带吊起吊格宾

格宾测量定位

格宾安装到位

4.3.2格宾网箱拼装
（1）间隔网及网身应成90°相交，经绑扎形成长方形网箱组或网箱。
（2）绑扎线必需是及网线同材质的钢丝。
（3）每一道绑扎间隔10-15CM单双绑扎。
（4）构成网箱组或网箱的各种网片交接处绑扎道数应符合以下要求：
①间隔网及网身的四处交角各绑扎一道；
②间隔网及网身交接处每间隔25cm绑扎一道；
③间隔网及网身间的相邻框线，必需采纳组合线联结。即用绑扎线—孔绕—圈接—孔绕二圈呈螺旋状穿孔绞绕联结。
4.3.3 格宾网箱填石
（1）格宾网箱内填充料的规格质量，必需符合设计要求.
（2）必需同时匀称地向同层的各箱格内投料，严禁将单格网箱一次性投满。
（3）填料施工中，应限制每层投料厚度在30cm以下.
（4）顶面填充石料宜适当高出网箱，且必需密实、空隙处宜以小碎石填塞。
（5）填充材料容重应不小于1.75吨/立方米。
（6）袒露的填充石料，表面应以人工或机械砌垒整平，石料间应相互搭接。
4.3.4 格宾网箱封盖
（1）封盖必需在顶部石料砌垒平整的基础上进行。
（2）必需先运用封盖夹固定每端相邻结点后，再加以绑扎。
（3）封盖及网箱边框相交线，应每相隔25cm绑扎一道。
4.3.5 格宾石笼安放
采纳50t履带吊在2500t方驳上安装格宾石笼，航至指定位置驻位吊装。格宾安装前，检查吊架和格宾有无破损状况。方驳定位采纳八字锚，50t履带吊至船上，前面增加一根牵牛缆，格宾石笼通过定位船上的RTK GPS进行安装定位。详细方法如下：
a、在沉箱面上标记安装线；
b、在托架上拼装好的格宾石笼（吊装时采纳自卸脱钩器，当松掉钢丝绳后吊钩可自动脱钩，托架上一边采纳自动脱钩器，一边采纳固定吊钩，脱钩器自动脱落后，然后起吊钢丝绳将托架抽出）；
c、吊放石笼前端两点对应沉箱面上标记的两条安装线缓缓入水靠近安放；
d、收起吊具，进行下一块安装。
5．施工进度支配
依据目前沉箱安装状况，格宾石笼安装刚好跟进。支配于2016年7月起先安装，至2017年7月结束，工期13个月。
6．质量要求
6.1 格宾网箱质量要求
6.1.1一般规定
（1）建立健全完整的质量保证体系，实行全面质量管理。
（2）必需在第一道工序进行自检、抽查合格后，方可接着下道工序。
（3）隐藏工程验收应会同业主、监理一起检验，验收合格后进行下道工序。
6.1.2 材料质量限制
（1）格宾网箱的规格质量应重点检查下列内容：格宾网的材料的化学性能，力学指标符合设计要求； 网孔孔径是否符合要求。
（2）填充料的质量及规格应重点检查下列内容：填充料的质量和填充料的粒径。
6.2 格宾安装质量要求
格宾安装应达到以下要求:
（1）格宾安装的平面位置偏差应符合设计及规范要求。
（2）吊装格宾时，应留意平稳，避开发生格宾侧翻或折叠的现象。
7. 平安措施
1、建立健全平安生产保证体系，建立平安管理岗位责任制。项目部和班组都有专职或兼职的平安员负责平安工作。
2、加强平安教化。在工程开工前对员工、工人进场前进行平安教化。每天上班前，由班组召开班前平安会，开展平安活动。
3、按规定完善设备的平安防护设施。
4、进入现场要带平安帽，履带吊旋转半径范围内严禁站人。
5、严禁酒后上岗。工作时严禁耍闹，不得赤脚和穿拖鞋。
