延气2液化气厂罐区及装车设施1台10000m3LNG储罐施工方案

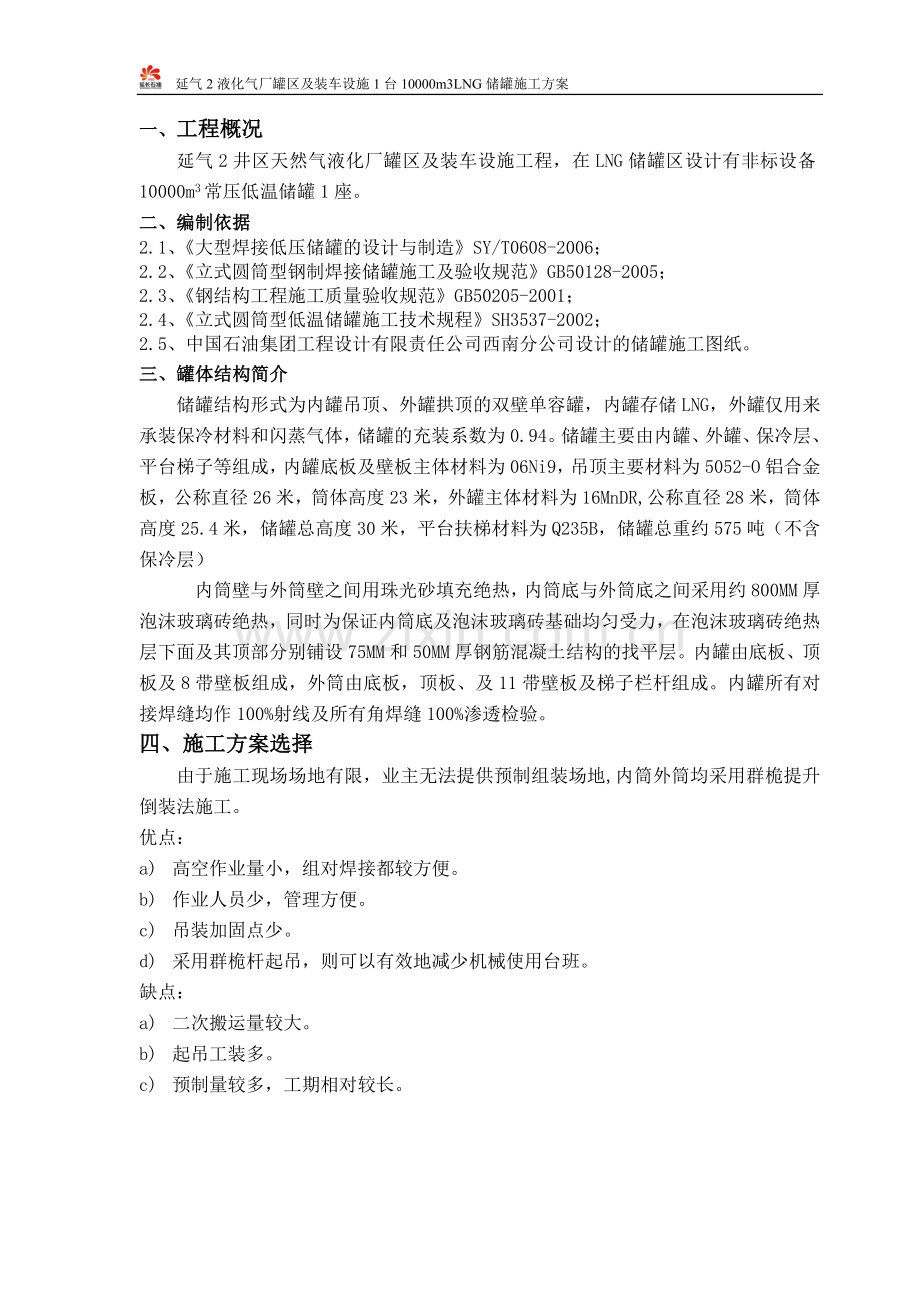

一、工程概况
延气2井区天然气液化厂罐区及装车设施工程，在LNG储罐区设计有非标设备10000m3常压低温储罐1座。
二、编制依据
2.1、《大型焊接低压储罐的设计与制造》SY/T0608-2006；
2.2、《立式圆筒型钢制焊接储罐施工及验收规范》GB50128-2005；
2.3、《钢结构工程施工质量验收规范》GB50205-2001；
2.4、《立式圆筒型低温储罐施工技术规程》SH3537-2002；
2.5、中国石油集团工程设计有限责任公司西南分公司设计的储罐施工图纸。
三、罐体结构简介
储罐结构形式为内罐吊顶、外罐拱顶的双壁单容罐，内罐存储LNG，外罐仅用来承装保冷材料和闪蒸气体，储罐的充装系数为0.94。储罐主要由内罐、外罐、保冷层、平台梯子等组成，内罐底板及壁板主体材料为06Ni9，吊顶主要材料为5052-O铝合金板，公称直径26米，筒体高度23米，外罐主体材料为16MnDR,公称直径28米，筒体高度25.4米，储罐总高度30米，平台扶梯材料为Q235B，储罐总重约575吨（不含保冷层）
内筒壁与外筒壁之间用珠光砂填充绝热，内筒底与外筒底之间采用约800MM厚泡沫玻璃砖绝热，同时为保证内筒底及泡沫玻璃砖基础均匀受力，在泡沫玻璃砖绝热层下面及其顶部分别铺设75MM和50MM厚钢筋混凝土结构的找平层。内罐由底板、顶板及8带壁板组成，外筒由底板，顶板、及11带壁板及梯子栏杆组成。内罐所有对接焊缝均作100%射线及所有角焊缝100%渗透检验。
四、施工方案选择
由于施工现场场地有限，业主无法提供预制组装场地,内筒外筒均采用群桅提升倒装法施工。
优点：
a) 高空作业量小，组对焊接都较方便。
b) 作业人员少，管理方便。
c) 吊装加固点少。
d) 采用群桅杆起吊，则可以有效地减少机械使用台班。
缺点：
a) 二次搬运量较大。
b) 起吊工装多。
c) 预制量较多，工期相对较长。
外筒底中幅板铺焊
外筒底环板铺焊
基础验收
PT及RT检验和内筒清洗脱脂
基础予埋管安装及防水裙制作
底板防水环制作

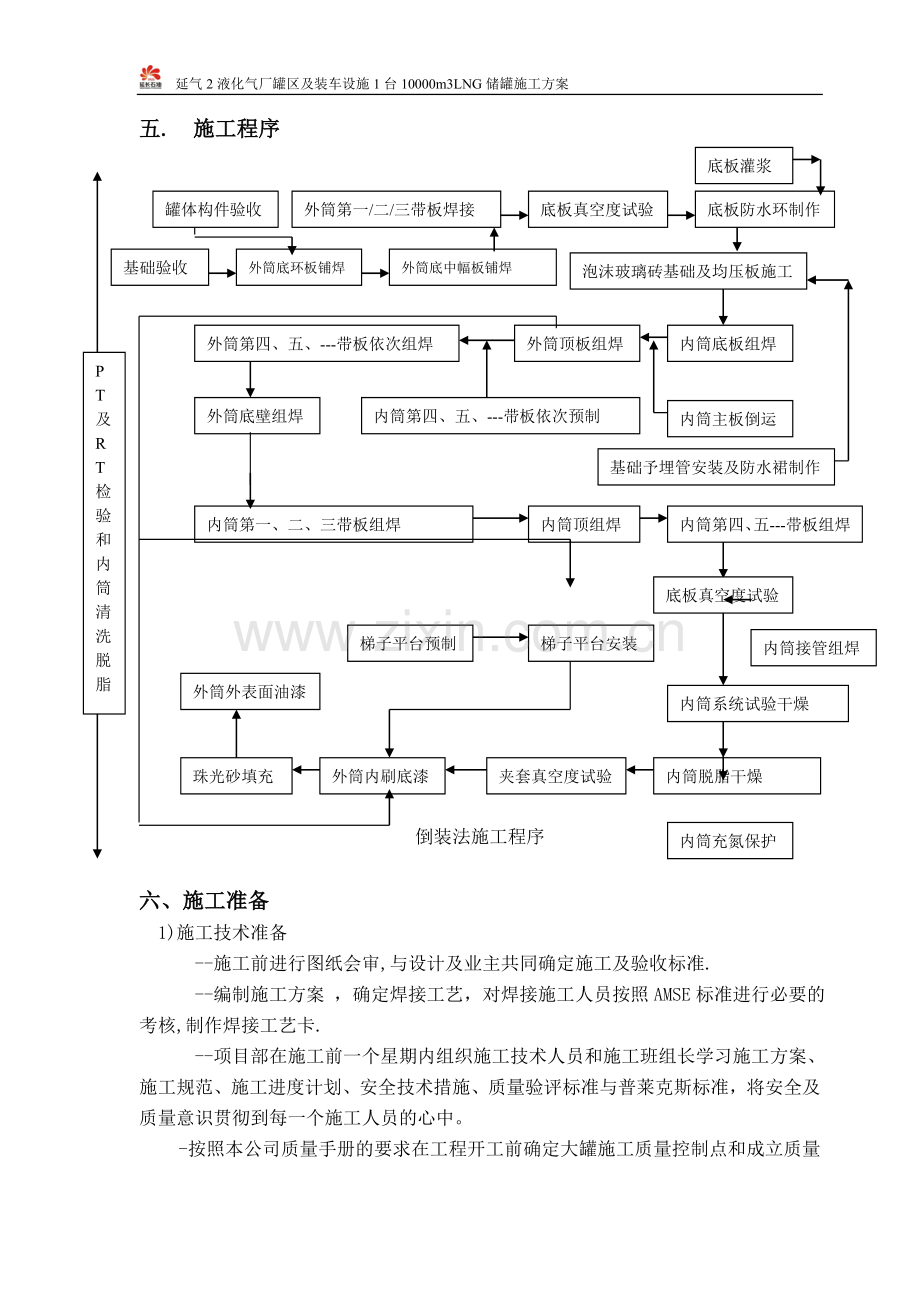

五. 施工程序
内筒充氮保护
内筒系统试验干燥
底板灌浆
内筒接管组焊
内筒第四、五---带板组焊
外筒第四、五、---带板依次组焊
外筒顶板组焊
内筒主板倒运
泡沫玻璃砖基础及均压板施工
罐体构件验收
内筒脱脂干燥
梯子平台安装
梯子平台预制
夹套真空度试验
底板真空度试验
底板真空度试验
倒装法施工程序
外筒外表面油漆
珠光砂填充
外筒内刷底漆
内筒顶组焊
内筒第一、二、三带板组焊
外筒底壁组焊
内筒第四、五、---带板依次预制
内筒底板组焊
外筒第一/二/三带板焊接

六、施工准备
1)施工技术准备
--施工前进行图纸会审,与设计及业主共同确定施工及验收标准.
--编制施工方案 ，确定焊接工艺，对焊接施工人员按照AMSE标准进行必要的考核,制作焊接工艺卡.
--项目部在施工前一个星期内组织施工技术人员和施工班组长学习施工方案、施工规范、施工进度计划、安全技术措施、质量验评标准与普莱克斯标准，将安全及质量意识贯彻到每一个施工人员的心中。
-按照本公司质量手册的要求在工程开工前确定大罐施工质量控制点和成立质量保证体系，严格落实公司的各项管理制度。
2)施工现场及物质准备
--施工现场三通一平,按照本公司文明施工标准的要求在施工现场用脚手架杆支设起1.5M高的围栏，然后用彩条布将围栏圈起来，以此将施工作业区与厂内生产区分隔开来,保证施工与生产安全。
--合理规划施工区域,现场搭设300MM高的铆焊平台、电焊机蓬等施工用临时设施.
--材料到厂应进行材料的质量和数量验收无误后，办理材料入库手续；保管员对入库的材料按照材质、品种、规格、形状等实现科学合理的摆放和码垛，摆放整齐，标志清楚，便于存放取送和查验盘点。码放时注意不锈钢件与碳钢件要分开。罐体材料堆放下面用木块垫，不得附加外载荷，以防止发生变形。
--材料的发放出库必须有发放凭证，施工人员凭施工技术员签发的领料单去领取材料，领料单上标明材料使用的部位、数量、规格和型号。
--对焊接材料的管理现场设立二级库，由专人负责，建立台帐。对焊接材料的烘干、发放、回收、重复烘干等进行记录。焊接材料的烘干温度不得超过三次，焊接材料实现限量发放，全过程跟踪，杜绝误用和混用。
--现场携带焊条使用保温筒，保温筒应有电加热装置，否则超过4小时的焊条应交回二级库重新重复烘干，同一保温筒内不得放两种焊接材料。
3) 机械提升装置布置
罐 壁

挂 板
底板
图1、倒链提升装置示意图
胀 圈
机械提升装置采用倒装立柱、电动倒链、胀圈等组成，详见下图：

罐 壁

10t倒链

斜撑

垫板
立柱

罐 壁

LNG储罐外罐总重为约305T，最大起吊重量约为150T（除去底板、顶板圈壁板的重量），倒装立柱选用φ219×10的无缝钢管制作，高度为3.6m，起升机械选用10T
电动倒链，初步选择24个倒装立柱，则每台倒链承重为G=150/24=6.25吨＜10吨，故安全。倒装立柱底部垫板用400×400×16mm的钢板，斜撑采用∠100×100×10的角钢连接；胀圈选用两根I28a的槽钢按储罐曲率半径进行连接，其他材料采用δ=10mm厚的钢板。
七、技术措施及要求
1、罐底组装
1)外罐底板铺设前，其下表面应刷防腐涂料，涂层厚度均匀，刷完后用测厚仪检测；每块底板边缘50MM范围内及底板搭接部位不刷。
2)在基础上划出十字中心线，然后由中幅板向边缘板铺设，找正后采用卡具固定或点焊固定；底板铺设应根据加工制作半成品和设计提供的排板图，由罐底中心向四周顺序进行，首先位于中心位置的一块，其位置要准确，不应有纵横轴线旋转误差，中心轴线的水平误差一般不应大于2MM，中心底板铺好后，将基础上表面的十字中心线反至表面，找出中心，并作明显标志。
3)底板铺设要按排板图施工，保证搭接的尺寸和位置，排板直径留出焊接收缩量,罐底的排版直径比设计直径放大0.1%。外罐排版直径为14635MM，内罐排版直径为12012MM。
2、 罐壁组装
1)壁板安装前在底板上要画出壁板的安装位置线，并沿安装位置线点焊定位角钢。内罐壁板安装前用脱脂液擦拭干净，以便于以后脱脂。
2)组装每一层壁板要按设计要求和规范检验其周长、椭圆度和上下口的水平度，罐体采用倒装法施工，罐体吊装采用专用的吊具以防止吊装时变形。
3、顶板组装
顶板制作在胎具上进行，胎具立柱的垂直度和胎具的刚度要符合设计要求(胎具由立柱、斜支撑、水平拉杆、顶圈和垫板等件构成)。
1)顶板制作先安装加强筋,加强筋用弧形样板检查其弧度,其间隙小于2MM,安装完用后橡胶管液位计检查处于同一纬度的任意两根筋板的高差应小于4MM,否则用千斤顶预以较正.
2)安装顶板前用弦长1.5M的弧形样板尺检验顶板的弧度,顶板与弧形样板尺的间隙要小于2MM,否则应进行校验.
3)按照排版图进行顶板的对称组装,顶板的搭接宽度偏差为±5MM,相联两块顶板铺设后点焊固定,点焊采用正式的焊接工艺.
4)内罐顶板在安装前用脱脂液擦洗一遍,然后用白布擦拭检测,以无油污为合格,便于以后罐的整体清洗.
4、接管安装
1)接管安装在内罐安装完毕,外罐安装前进行.
2)罐体组装完后,按照管口方位图画出管口的安装位置,内罐开孔采用等离子切割,用氧化铝砂轮片打磨掉氧化层,接管伸出长度符合设计要求,焊缝做着色检验。
3)管道对接焊缝焊接采用氩弧焊打底,手工电弧焊盖面.不锈钢管采用冷弯，弯制时不得用铁锤敲打管道.
4)开孔补强板焊完后,由信号孔导入103Kpa压缩空气,检测焊缝的严密性,以无泄漏为合格;液体排放管路处安装防涡流挡板.
5)内罐底板的接管,在泡沫玻璃砖施工时按照管口位置进行预埋。
5、基础施工：外罐底板铺设完后在底板上铺设混凝土块，找平后铺砌泡沫玻璃砖，玻璃砖上表面铺上一层镀锌铁皮做防水层，然后在镀锌铁皮表面浇筑150MM厚的钢筋混凝土板块作为均压板。
6、均压板施工：上下均压板施工时，首先用1.5MM厚铁皮预制模板，模板周围用细砂堆砌，以防砼浆外溢，用f８筋或钢丝绳分上下两道锁住箍紧，绑扎钢筋网片，最后用钢拍子拍平成型，在混凝土基础上周围用泥土做一圈围档，在基础上均匀地区性洒一层水，以检验基础的平整度，其平整度应在2MM范围内，否则用砂浆找平。拆模后扫净细砂。
八、罐体脱脂与清洗
1)罐体组装完后可进行脱脂处理，采用喷淋法脱脂。
2)安装前所有的容器内件均应彻底的清除油脂、杂质，内筒壁板、顶盖板、底板采用擦拭法进行予清洗，内、外筒安装完毕，并于水压试验后，内筒在进行完全彻底全面的脱脂、清洗、吹除处理。
3)选用扬程30M管道泵或离心泵（型号为IS50-160）；脱脂水箱尺寸（L*B*H=1500*1500*1500 S=12）；加热水箱尺寸（L*B*H=1000*1500*400 S=12）
4)脱脂液按照Praxair Standard GS-38选用Borothene（Halogenated Hydrocarbon）卤代烃。
5)脱脂时将喷淋环管拉到顶部，打开朝天阀门，启动脱脂泵，脱脂完毕后关闭阀门。
6)缓慢下降喷淋环管，环管中心设一根立杆作导杆，环管周圈均匀地缠上50MM的橡皮以防止环管碰撞罐壁，冲洗时将环管来回转动30度角以彻底冲洗罐壁。
7)环管降至底部后，施工人员进入容器内，对未脱脂死角进行擦拭处理，对于罐内顶部等到处的死角，在罐内搭设活动平台便于擦拭处理。
8)脱脂完毕后，封闭罐体的通光孔使罐体成为一个暗室，用波长3200-3800埃紫外光检查表面，如出现蓝白色荧光点、影、或膜，就要重新清洗直至合格为止。对于预留园顶盖脱脂处理：将园顶盖浸入脱脂水箱30分钟进行脱脂，待焊接完毕再对焊缝进行擦拭处理。
9)容器脱脂完毕，必须用无油脂清水冲洗，用化学方法分析冲洗液的成份，当冲洗液的成份呈中性表明冲洗工作结束，然后风干，脱脂工作完毕。
10)脱脂、检验及安装所用的工具、量具、仪表等必须按脱脂件的要求预先脱脂.
11)脱脂现场应加强安全防火及防止冲洗液飞溅等措施,施工人员戴好有侧边防护罩的眼睛，进入罐内施工要配戴呼吸器，施工现场附近备有洁净的冲洗水以备急时之需。
12)按照Praxair Standard GS-38的要求凡涉及到清洗的操作人员应熟悉和理解清洗剂上的警告牌，否则不得参与施工作业。
13)清洗完的废液排放到指定的下水道内。
14)干燥处理：
--内筒干燥处理:用盲板把筒体各部位的出气口盲死,向内筒缓慢充入露点低于-400的干燥、洁净的氮气,使压力达到25Kpa,暂停充气,打开筒体上各接管、小阀门，使筒体内气体喷出以吹除筒内、接管、小阀门的水份及水汽；继续充入清洁氮气，边放气边充气，但须维持筒体内的压力在25 Kpa以内，干燥一段时间以后，用水份测量仪测量筒内气体的含水量，露点低于-400C为合格，否则继续吹除。
--夹层的干燥处理：在夹层的珠光砂装入约20%后，开启夹层上的各出气口，通过保温层吹除调节阀向夹层充入露点低于-300C的干燥洁净的氮气，使之从夹层上的各出气口吹除，充填珠光砂与吹除同时进行，以便于排除其内可能的水汽；吹除一段时间后，用水份测量仪测量夹层干燥气的含水量，露点低于-300C为合格。夹层含水量合格及珠光砂填充完毕后，封闭夹层各出气口、珠光砂入口，使夹层呼吸阀及紧急排放阀自动工作。封闭与内筒相连的各外接管口并关闭所有阀门，封闭夹层珠光砂入口，继续充入干燥氮气到夹层。
九、罐体试验
1）储罐内罐的充水试验
A、充水前，所有附件及其它与罐体焊接的构件应全部完工；
B、充水前，所有与严密性试验有关的焊缝，均不得涂刷油漆；
C、充水试验采用淡水，水温不得低于5℃；
D、充水试验中应同时观测基础沉降情况，在充水试验中，如基础发生不允许的沉降，应立刻停止充水，待处理后，方可进行试验；
E、在充水和放水过程中，应打开透光孔。排水时应远离基础，不得将水排至基础附近；
F、罐底的严密性，应以充水试验过程中罐底无渗透为合格；
G、罐壁的强度及严密性试验，充水到14m，高度保持24h后，罐壁无渗透，无异常变形为合格；
H、罐顶的强度及严密性试验。罐内水位应在最高设计液位下1m进行缓慢充水升压。当升至试验压力时，应以罐顶无异常变形，焊缝无渗漏为合格。试验后，应立即使罐内部与大气相通，恢复到常压。引起温度剧烈变化的天气，不宜进行试验；
I、罐顶的稳定性试验应充水到设计最高顶位用放水法进行。试验时应缓慢降压，达到试验负压时，罐顶无异常变形为合格。试验后应立即使罐内部与大气相通，恢复到常压；
J、罐体的试验正压值为2.5Kpa，试验负压值为1.2Kpa；
K、基础的沉降观测，应沿罐壁下壁设立8个对称点进行观测。充水前用水准仪观测一次，充水中密切注意基础变化，充水到1/2时，再观察一次。到3/4时继续观察，充水到最高操作液位，分别在充水后和保持48h后观测，当沉降量无明显变化，即可放水。
2）储罐外罐的气压试验
储罐充气试验在冲水试验后进行，总试压时间不超过1周，试验介质为空气，试验压力为36.25 Kpa,,保持1小时，无渗漏为合格。
3）罐底板真空试验
罐底板所有焊缝涂刷肥皂水，用真空泵抽真空的方法进行严密性试验。试验负压值不得低于50Kpa，肥皂水无起泡现象为合格。
4）罐体组装焊接后几何形状和尺寸检查。
A、罐壁高度的允许偏差，不应大于设计高度的0.5％；
B、罐壁铅垂度的允许偏差，不应大于罐壁高度的0.4％，且不大于50mm；
C、罐壁上的工卡具焊迹，应清除干净。焊疤应打磨平滑；
D、罐底焊接后，其局部凹凸变形的深度，不应大于变形长度的2％，且不应大于50mm；
E、罐顶的局部凹凸变形，应采用样板检查，间隙不得大于15mm。
5）罐体的开孔接管，应符合下列要求：
A、开孔接管的中心位置偏差不得大于10mm，接管外伸的长度的允许偏差为±5mm。罐体开孔补强板的曲率应与罐体曲率一致；
B、开孔接管法兰的密封面应平整，不得有焊瘤和划痕，法兰密封面应与接管的轴线垂直，倾斜不应大于法兰外经的1％，且不得大于3mm，法兰的螺栓孔，应跨中安装；
C、采用氧、乙炔焰加工方法加工后，应除去破口表面的氧化表，熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整；
D、管子对口时应在距接口中心200mm处测量平直度，当管子公称直径小于100时，允许偏差为1mm。当管子公称自经大于或等于100mm，允许偏差为2mm，但全长允许偏差均为10mm。
6)基础沉降观测
在罐壁下部每隔10M左右设一个观测点，用水准仪进行标高测定,观测点数为4,先充水至罐高的1/2,进行沉降观测,并与充水前观测到的数据进行对照,计算实际的不均匀量,要求各测点高差不应超过 ±2MM，最大沉降小于5MM。当未超过设计允许的不均匀沉降量时,可继续充水至罐高的3/4进行观测,当仍未超过充许的不均匀沉降量时,可继续充水至最高操作液位,分别在充水后和保持24小时后观测,当沉降无明显的变化即可放水;当沉降量有明显的变化,则应保持最高液位进行每天的定期观察,直至沉降稳定为止.
十、焊接
焊接工艺要求
A、储罐焊接全部采用手工电弧焊，内罐材料为06Ni9，焊条选用 ，外罐材料为16MnDR，焊条选用 ，梯子平台材料为Q235B，焊条选用J427。
B、担任本工程的焊接人员必须持有此合格项目的有效证件上岗；
C、焊缝坡口形式
壁板纵缝坡口形式：施工详图，壁板环缝坡口形式：施工详图，底板焊缝坡口形式：施工详图
D、焊接环境要求：风速超过8m/S时，无有效保护措施不得施焊；焊接电弧1m范围内的相对湿度不得大于90％，无有效保护措施不得施焊；当焊件潮湿或在下雨、下雪刮风期间，焊工及焊件无保护措施时，不应进行焊接；
E、罐壁的焊接顺序
罐壁的焊接，应先焊纵向焊缝，后焊环向焊缝。当焊完相邻两圈壁板的纵向焊缝后，再焊其间的环向焊缝。焊接立缝时采取分段焊接，打底焊时使用小直径焊条保证焊透以减少背面清根的刨除量，避免刨槽过深造成较大的焊接变形。焊接环缝时，焊工应均匀分布，并沿同一方向施焊，要求焊接工艺参数不宜过大且每道焊缝的接头应错开50~100mm；
F、底板的焊接顺序
中幅板焊接时，应先焊短焊缝，后焊长焊缝，预留收缩缝，同类相临焊缝不宜同时施焊，应隔一道焊缝焊一道，长一些的焊缝采取分段退焊，每隔1.5m~2m为宜，对于走廊板的长焊缝应由中心向两端采用分段退焊焊接，每层焊缝的接头应错开50~100mm，待其他焊缝焊完后，在点焊并焊接收缩缝，中幅板与边缘板连接的每道焊缝处预留500~800mm不焊，待最后中幅板与边缘板之间收缩缝焊接时一块焊接。边缘板焊接时，由外向中心分段退焊，先施焊靠外缘300mm部位的焊缝。在罐底与罐壁连接的角焊缝焊完后，且边缘板与中幅板之间的收缩缝施焊前，应完成剩余的边缘板对接焊缝的焊接，最后焊接边缘板与中幅板的搭接焊缝；
G、焊峰的表面质量
焊缝的表面及热影响区，不得有裂纹、气孔、夹渣和弧坑等缺陷；对接焊缝的咬边深度，不得大于0.5mm，咬边深的连续长度不得大于100mm，焊缝两侧咬边总长度不得超过该焊缝长度的10％；罐壁纵向对接焊缝不得有低于母材表面的缺陷；罐壁环向对接焊缝和罐底对接焊缝低于母材表面的凹陷深度不得大于0.5mm，凹陷的连续长度不得大于10mm，凹陷的总长度不得大于该焊缝总长度的10％；对接焊缝的余高不得大于2mm。
3.3.12、焊缝的无损检测
A、内罐的筒体对接焊缝、底板对接焊缝、吊顶甲板对接焊缝、吊杆对接焊缝100%射线检测，JB/T4730-2005Ⅱ级合格；内罐的所有脚焊缝100%渗透检测，JB/T4730-2005Ⅰ级合格；
B、外罐的筒体对接焊缝，每条焊缝长度的20%（T型100%）射线检测，底板对接焊缝、拱顶对接焊缝100%射线检测，JB/T4730-2005Ⅱ级合格；外罐的所有脚焊缝100%渗透检测，JB/T4730-2005Ⅰ级合格。
十一、施工进度及资源配置
1进度计划
A、开工日期：根据材料到货实际时间
B、竣工日期：以批准的开工之日起120天；
2劳动计划

序号
工种
人数
备注
1
铆 工
18
罐体组对
2
电焊工
28
焊接
3
气焊工
6
协助
4
起重工
4
起重
5
电 工
2
施工电源管理
6
管 工
2
管道
7
管理员
4

3工机具计划
序号
工机具名称
规格
单位
数量
备注
1
汽车吊
25T
台
1

2
汽车吊
16T
台
1

3
电焊机
逆变直流ZX7-500S
台
30

4
经纬仪

台
1

5
水准仪

台
1

6
电动倒链
10T
台
30

7

3T
台
5

8

2T
台
5

9
钢丝绳
6×37-φ15.5 L=15m
根
30

10
钢丝绳
6×37-φ13
米
500

11
钢丝绳扣
6×37-φ15.5 L=5m
根
4

12
钢板立卡
2T\3T
付
3

13
花兰螺栓
0.8 OO型
根
20

14
焊条烘干箱

台
2

15
卷板机

台
1

16
真空泵

台
1
配真空箱
17
磨光机
φ150
台
15

18

φ125
台
15

19

φ100
台
20

20
竹梯
L=6m
个
6

21
半自动火焰切割机

台
5

22
倒木

根
40

23
切割机
φ400
台
1

24
卡环
5T、2T
个
8

25
竹跳板

块
60

26
千斤顶
16T
台
8

27
12T
台
3

4手段用料计划
序号
材料名称
规格
单位
数量
备注
1
钢板
δ=10 Q235-A
m2
20

2
钢板
δ=16 Q235-A
m2
9

3
焊管
DN50 Q235-A
m
850

4
角钢
∠1002×10 Q235-A
m
200

5
角钢
∠752×6 Q235-A
m
300

6
角钢
∠502×5 Q235-A
m
200

7
槽钢
［28a Q235-A
m
400

8
槽钢
［12 Q235-A
m
100

9
无缝钢管
φ219×10 20
m
250

十二、保证施工质量的措施
7.1、凡参加本工程的施工人员，均应熟悉施工方法及本工程内容，并按本方案要求组织施工；
7.2、在本方案正式批准下达，经监理、甲方有关人员审查同意，并且进行全面技术交底后，方可进行施工；
7.3、对施工的原材料、成品、半成品、设备等，严格检查、验收；
7.4、油罐的各种样板制作后须经专职质检员复验，合格后方能使用，弧形样板的长度不得小于2m，直线样板的长度不得小于1m，样板应妥善放置，防止变形损坏；
7.5、罐体各种断续焊缝施焊前应由铆工画出焊缝长度、间隔长度，严禁随意施焊；
7.6、每个焊工所施焊完毕的罐壁、罐顶及罐底焊缝均应在焊缝两侧50mm范围打上分公司所配发的焊工钢印号；
7.7、技术人员应根据施工进度及时做好各项施工记录；
7.8、施工过程中的质量实行A（AR）、B（BR）、C（CR）三级控制。
十三、保证职业健康安全环境的措施
1、安全措施
1.1、进入施工现场必须佩带安全帽及劳动保护用品；
1.2、登高2m以上作业必须系好安全带；
1.3、氧气瓶与乙炔瓶应分开搁置，距离5m以上，与明火距离在10m以上；
1.4、带电把线和电线要远离钢丝绳，以免连电击断钢丝绳；
1.5、严禁施工人员从起吊重物下停留或通过；
1.6、吊车在起吊前，应先检查索具是否卡好，确认无误后，方可起吊；
1.7、卷板机操作人员必须熟悉其机械性能和操作规程，并切实按操作规程操作；
1.8、钢丝绳必须经外观检查，无断丝及不安全征象后，方可使用；
1.9、在罐体起吊前，先检查各倒链连接情况，检查无误后，方可起吊；
1.10、在罐体起吊过程中，施工人员必须分工明确，服从命令，听从指挥；
1.11、在罐体起吊时，整个现场由总指挥调配。做到传递信号迅速、准确，参与起吊人员责任明确、分工明确，并对自己负责的范围内负责；
1.12、罐体起吊，应在风力较小的情况下进行；
1.13、罐体起吊应缓慢进行，听从指挥，动作统一。
2、环境管理的控制
2.1、作业区限制：为了避免对场外附近环境资源的干扰，所有施工人员应在指定的作业带范围、临时性工作场地、辅助施工场地从事活动；
2.2、施工现场要求各施工班组已完料净，剩余材料及边角料及时回收，指定地点统一归放；
2.3、尘土，当地处于干燥和干旱地区，施工产生影响局部空气质量的扬尘，在扬尘严重的地方，应在施工进出道路和作业区域内定期洒水来控制扬尘。
3、文明施工措施
3.1、标牌标识：施工现场标牌清晰，施工区域由标志醒目，危险区域禁令明显，机械设备应有操作规程牌；
3.2、严格执行有关的环境卫生标要求，一方面现场不积水，保持排水畅通。另一方面要防止尘土飞扬，定期洒水，保证施工人员的身体健康，为施工现场创造一个良好的工作环境；
3.3、废物和生活垃圾的清理。在施工时应将作业带范围内与施工有关的垃圾和碎片（包括焊条头、包装带、砂轮片、生活垃圾等）清理出现场，并得到合适的处理；
3.4、要求各施工班组做到工完、料净、场地清、地面堆料不超标。及时回收剩余材料并要分类堆放整齐；
3.5、实行健康、安全、环保一体化管理。全员参与，齐抓共管，使文明施工贯穿整个施工的全过程。
