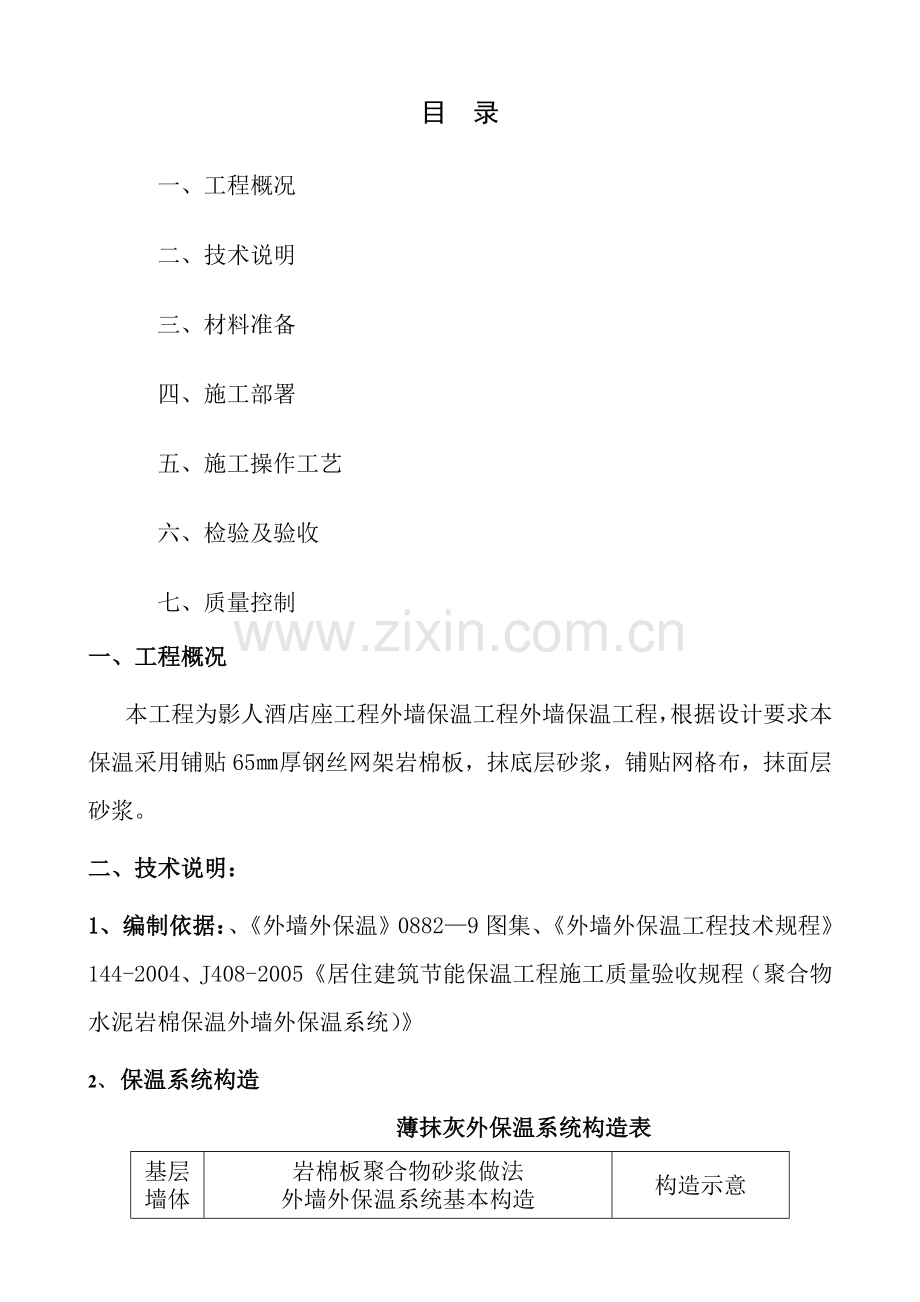

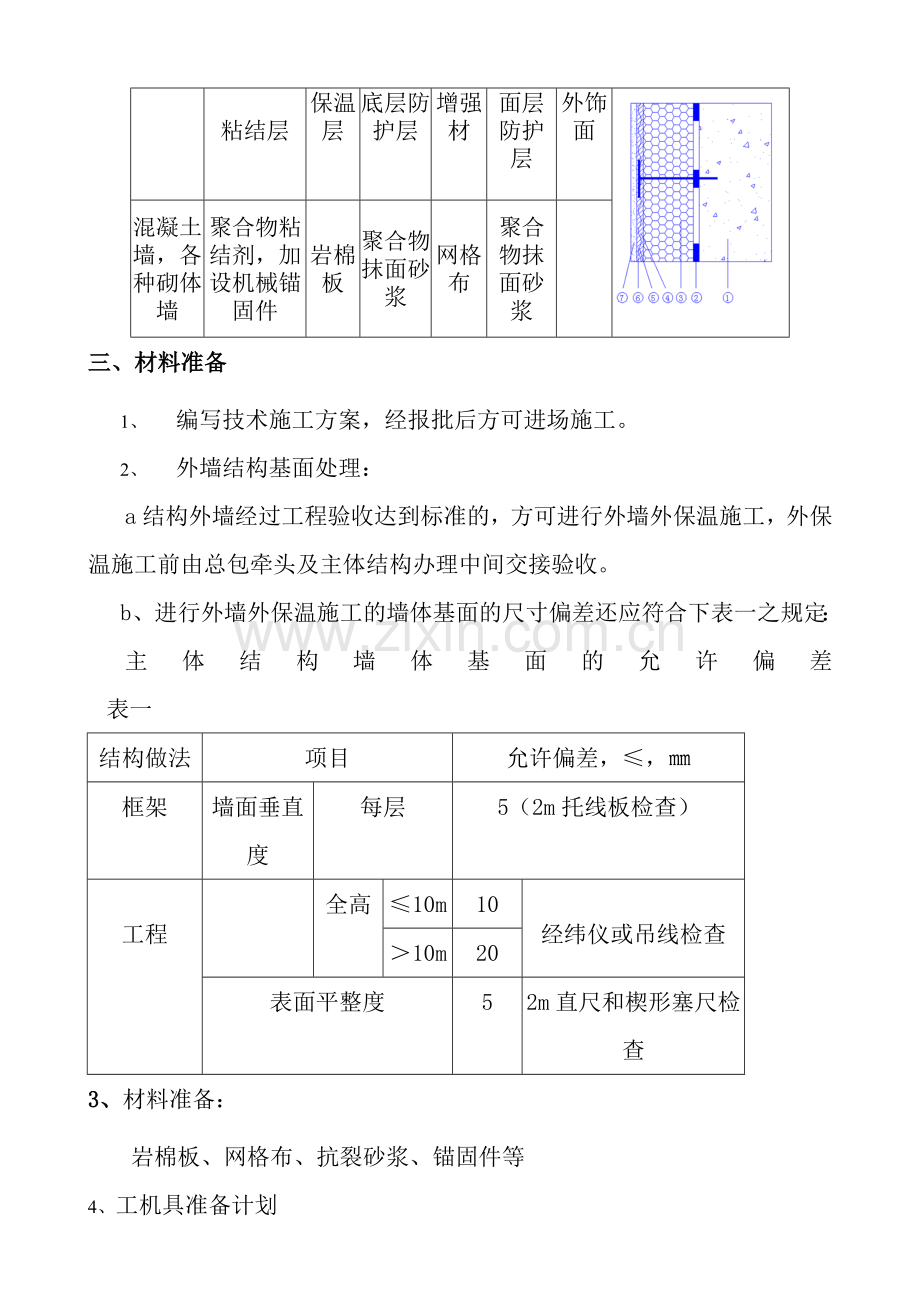

目 录一、工程概况二、技术说明三、材料准备四、施工部署五、施工操作工艺六、检验及验收七、质量控制一、工程概况本工程为影人酒店座工程外墙保温工程外墙保温工程，根据设计要求本保温采用铺贴65厚钢丝网架岩棉板，抹底层砂浆，铺贴网格布，抹面层砂浆。二、技术说明：1、编制依据：、外墙外保温08829图集、外墙外保温工程技术规程144-2004、J408-2005居住建筑节能保温工程施工质量验收规程（聚合物水泥岩棉保温外墙外保温系统）2、 保温系统构造 薄抹灰外保温系统构造表 基层墙体岩棉板聚合物砂浆做法外墙外保温系统基本构造构造示意粘结层保温层底层防护层增强材面层防护层外饰面混凝土墙，各种砌体墙聚合物粘结剂，加设机械锚固件岩棉板聚合物抹面砂浆网格布聚合物抹面砂浆三、材料准备 1、 编写技术施工方案，经报批后方可进场施工。2、 外墙结构基面处理：a结构外墙经过工程验收达到标准的，方可进行外墙外保温施工，外保温施工前由总包牵头及主体结构办理中间交接验收。b、进行外墙外保温施工的墙体基面的尺寸偏差还应符合下表一之规定：主体结构墙体基面的允许偏差 表一 结构做法项目允许偏差，框架墙面垂直度每层5（2m托线板检查）工程全高10m10经纬仪或吊线检查10m20表面平整度52m直尺和楔形塞尺检查3、材料准备：岩棉板、网格布、抗裂砂浆、锚固件等4、 工机具准备计划不锈钢抹子、搓抹子、普通刀片、多用刀、2m靠尺、手工锯、热丝切割器、开槽器、手持电动搅拌器、拉线、盒尺、弹线墨斗、冲击钻。四、施工部署：项目负责人项目经理主任工程师预算员资料管理员质量工程师安全员材料主管五、施工操作工艺1施工工程流程基层处理弹线打点冲筋粘贴岩棉板安装锚固件特殊部位处理涂抹底层抹面砂浆粘贴玻纤网格布涂抹抹面砂浆修整、验收岩棉板外保温构造示意 （图1）2施工方法及要点2.1基面处理：将水刷石墙面用清水清洗干净。2.2弹控制线及挂基准线：2.2.1根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。本工程按每600*600的间距进行冲筋打点，隔日后粘贴岩棉板。2.2.2在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢丝，每个楼层在装饰线位置挂水平线，以控制岩棉板的垂直度和平整度。2.2.3按设计要求将雨水管、空调管等埋件位置翻样到墙上，并在粘结岩棉板时，开出洞口。2.3粘贴岩棉板2.4.1固定岩棉板时必须横向及竖向拉双道线以确保岩棉板表面垂直平整，用岩棉板标准尺寸为600*1000、600*1200两种，非标准尺寸或局部不规则处可现场裁切，但必须注意切口及板面垂直。整块墙面的边角处应用最小尺寸不小于150的岩棉板。岩棉板的拼缝不得留在门窗口的四角处。板缝上下要错开，岩棉板及墙面保持10厚的空气层。2.4安装固定锚栓2.4.1待岩棉板安装固定锚栓，使每个孔必须穿透加气块墙面，此孔按梅花型设置。用6双垫螺栓进行穿墙锚固（一个为钢垫圈，一个为尼龙垫圈），同时用卡子将网及螺栓连接牢固，且确保网及岩棉板之间保持一定的距离便抹抗裂砂浆，确保网及网之间撒拉长度。（注意：钻孔时冲击钻钻头应及墙面保持垂直，以避免由于钻头的偏斜而扩大孔径，进而影响锚栓的锚固效果）。2.4.2使用固定锚栓个数：锚固件数量：6个2。2.4.3顶板面积大于0.1m2的单块板必须用固定锚栓进行固定，数量视形状及现场而定，对于小于0.1m2的单块板应根据现场情况决定是否使用固定锚栓。2.4.4在门窗洞口、阳角、孔洞边缘处所粘贴的岩棉板应沿水平、垂直方向增加固定锚栓，其间距不大于300，距基层边缘不小于60。见图4固定锚栓位置（仅供参考）（图2）机械锚固示意图（图3） 2.4.5、安装固定托架（1）每隔两层安装一层固定托架，安装前要弹好水平线，用膨胀螺栓把托架固定牢固。每块岩棉板在托架上的托点不低于40公分。2.5打磨2.5.1对于岩棉板接缝不平处可用衬有平整物的粗砂纸打磨进行平整处理，打磨动作应为轻柔的圆周运动，不可沿着及岩棉板接缝平行的方向打磨。2.5.2打底完毕，可用刷子或压缩空气将由于打磨操作所产生的碎屑及其它粉尘清理干净。2.6拌制聚合物抹面砂浆2.6.1底层聚合物抹面砂浆的施工： 轻质抹面砂浆通常每袋25公斤约需用7-8升干净水，具体以厂家说明书配比为准，搅拌均匀。 将聚合物砂浆均匀地涂抹在石墨聚苯板上，厚度1-2。同时将翻包网格布压入砂浆中。 门窗口四角和阴阳角部位所用的增强网格布随即压入砂浆中。2.6.2铺贴网格布四角网格布的铺贴：铺贴四角网格布时，应根据结构尺寸裁剪，分段进行铺贴。四角网格布的长度不应超过3m。为使边角施工质量得到保证，应先将边角处的网格布施工前预先折成直角。在裁剪钢丝过程中，不得将网形成死折，在铺贴时形成网兜，网张开后应顺方向依次平整铺贴，并用塑料固定盘式锚固件固定。网及网之间的搭接长度应大于40，局部不平整的部位可临时做U型卡子调整直到平整为止。网格布不宜绑扎过死，留有一定的空隙，以使网格布包裹在抗裂砂浆中。2.7.1面层聚合物抹面砂浆的施工： 抹完底层聚合物抹面砂浆，压入网格布后可马上抹面层聚合物抹面砂浆，厚度以盖住网格布为准，约2-3。面层砂浆切忌不停揉搓，以免形成空鼓。 砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角部位。2.7.2变形缝处理（视工地的实际情况而定）沉降缝及温度缝根据缝宽和位置设置金属盖板，以射钉或螺丝紧固。见图7伸缩缝，分格条应在进行抹灰时就放入，待砂浆初凝后起出，修整缝边。可以用发泡聚乙烯圆棒对进行处理，所用的发泡聚乙烯圆棒的直径应为变形缝宽的1.3倍左右。再分两次勾填密封膏，深度约为缝宽的5070。见图8六、检验及验收1、系统材料质量：（1）检查产品出厂合格证书和产品检测报告（2）根据国家行业和地方有标准验收（3）根据材料配制的相关标准要求，检查材料的配制2、施工质量：l 根据50210-2001建筑装饰装修工程质量验收规范的规定验收根据北京市地方标准01-66-2002外墙外保温技术规程七、质量控制1 外墙外保温工程所用材料，应按设计要求选用，并符合本规程及国家和北京市有关标准的要求。生产厂应提供盖有和章的法定检测部门出具的检测报告及出厂合格证。用户如要求对某些重要性能进行复试，可由双方在合同中另行约定。2外墙外保温工程施工前，应装好门窗框或辅框、阳台栏杆和预埋铁件等，并将墙上的施工孔洞堵塞密室。3 外墙外保温工程应在基体或基层的质量检验合格后，方可施工。4抹面砂浆的配合比、原材料计量必须符合相关规范和材料生产厂家的要求。5抹面砂浆的配制应使用机械搅拌，超过凝结时间的不准使用。6 岩棉板必须及墙面固定牢固，无松动现象。安装锚固件的墙面，锚固件数量和锚固深度不得低于设计要求。7岩棉板安装应上下错缝。各岩棉板间应挤紧拼严，不得有“碰头灰”，超出2的缝隙应用相应宽度的岩棉板薄片填塞，不得用砂浆填塞。8 岩棉板安装的允许偏差应符合表7.8的规定。 岩棉板安装的允许偏差及检查方法 表7.8项次项目允许偏差检查方法1表面平整3用2m靠尺，楔形塞尺检查2立面垂直3用2m托线板检查3阴、阳角垂直3用2m托线板检查4阳角方正3用200方尺检查5接缝高差1.5用直尺检查6墙裙、勒脚上口直线度3拉5M线，不足5M拉通线，用钢直尺检查9 网格布应横向铺设，压贴密实，不得有空鼓、褶皱、翘曲、外露等现象。搭接宽度左右不得小于100，上下不得小于80。10 抹面砂浆总厚度宜为35，首层加强时宜为57。
