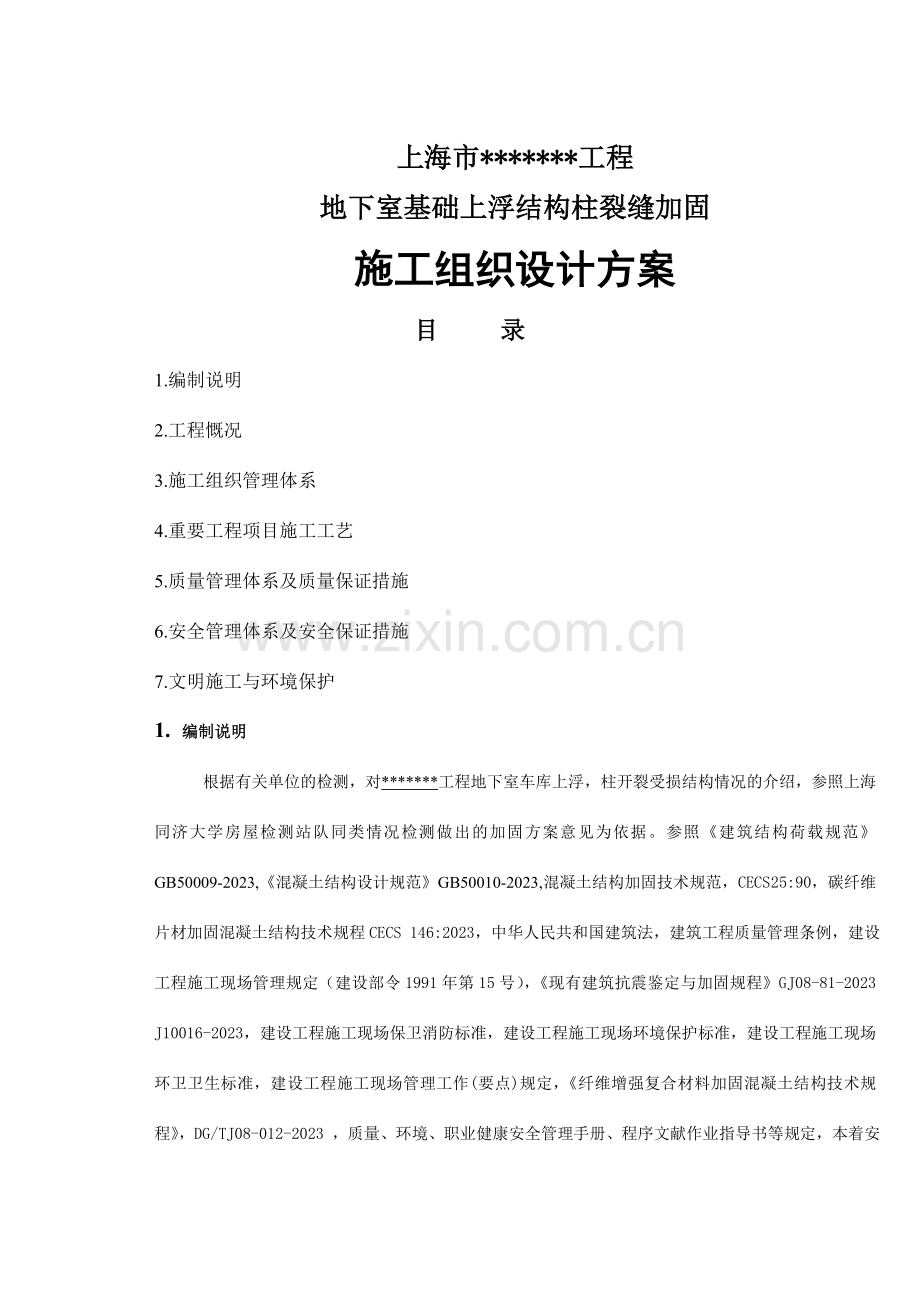

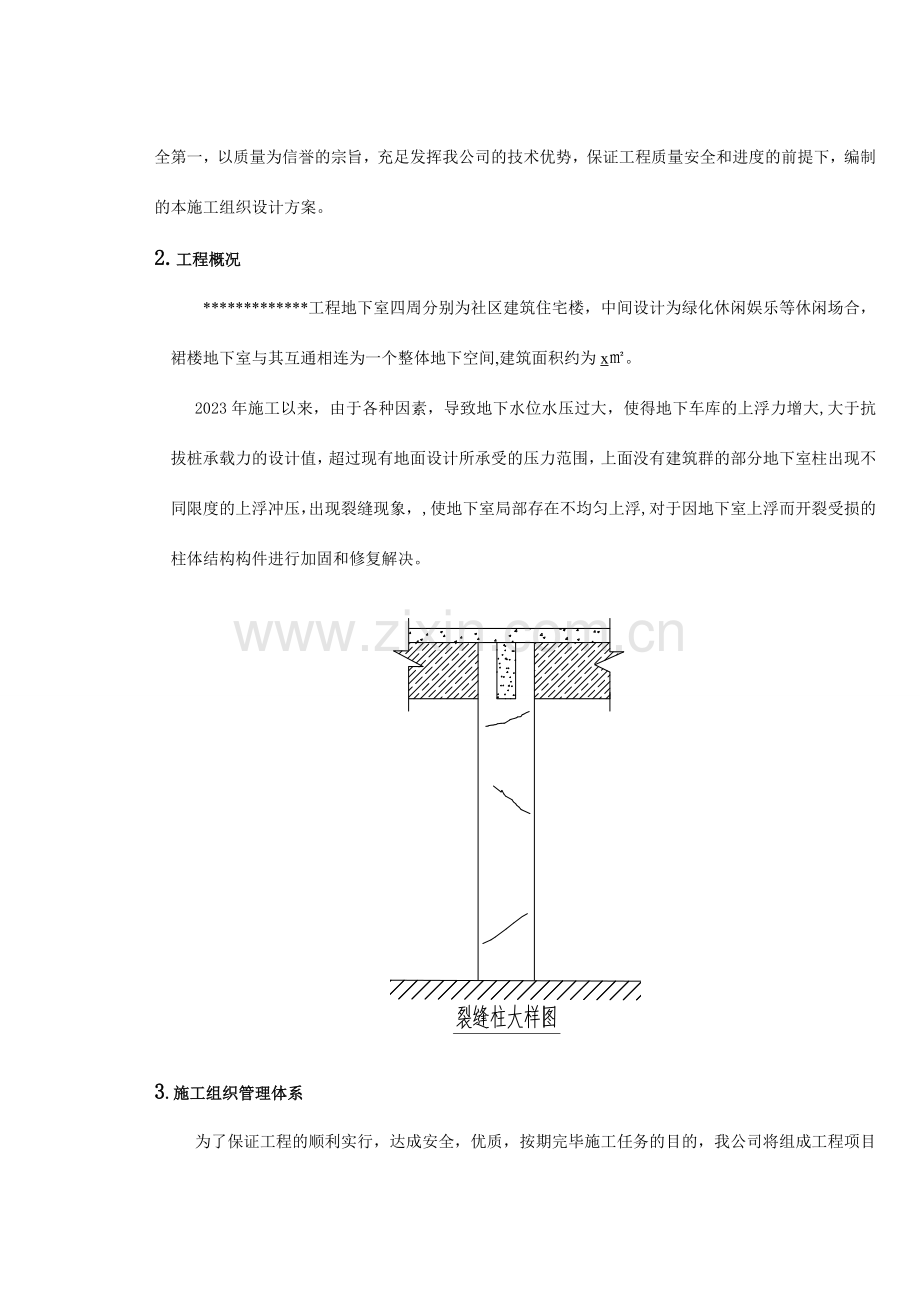

上海市*工程地下室基础上浮结构柱裂缝加固施工组织设计方案目 录1.编制说明2.工程慨况3.施工组织管理体系4.重要工程项目施工工艺5.质量管理体系及质量保证措施6.安全管理体系及安全保证措施7.文明施工与环境保护1. 编制说明根据有关单位的检测，对*工程地下室车库上浮，柱开裂受损结构情况的介绍，参照上海同济大学房屋检测站队同类情况检测做出的加固方案意见为依据。参照建筑结构荷载规范GB50009-2023,混凝土结构设计规范GB50010-2023, 混凝土结构加固技术规范，CECS 25:90，碳纤维片材加固混凝土结构技术规程CECS 146:2023，中华人民共和国建筑法，建筑工程质量管理条例，建设工程施工现场管理规定（建设部令1991年第15号），现有建筑抗震鉴定与加固规程GJ08-81-2023 J10016-2023，建设工程施工现场保卫消防标准，建设工程施工现场环境保护标准，建设工程施工现场环卫卫生标准，建设工程施工现场管理工作(要点)规定，纤维增强复合材料加固混凝土结构技术规程，DG/TJ08-012-2023 ，质量、环境、职业健康安全管理手册、程序文献作业指导书等规定，本着安全第一，以质量为信誉的宗旨，充足发挥我公司的技术优势，保证工程质量安全和进度的前提下，编制的本施工组织设计方案。 2.工程概况 *工程地下室四周分别为社区建筑住宅楼，中间设计为绿化休闲娱乐等休闲场合，裙楼地下室与其互通相连为一个整体地下空间,建筑面积约为x。 2023年施工以来，由于各种因素，导致地下水位水压过大，使得地下车库的上浮力增大,大于抗拔桩承载力的设计值，超过现有地面设计所承受的压力范围，上面没有建筑群的部分地下室柱出现不同限度的上浮冲压，出现裂缝现象，,使地下室局部存在不均匀上浮,对于因地下室上浮而开裂受损的柱体结构构件进行加固和修复解决。3.施工组织管理体系 为了保证工程的顺利实行，达成安全，优质，按期完毕施工任务的目的，我公司将组成工程项目经理部，负责实行本工程的施工。项目经理部的施工组织机构如下：项目经理部技术质量生产现场管理专业技术试 验测 量工 长施工队伍4. 重要工程项目施工工艺 加固实行方案对柱端出现裂缝宽度0.2的裂缝修补,一方面采用高压注浆修补裂缝,然后粘贴碳纤维布垂直裂缝粘贴。宽度0.2的裂缝，采用局部粘贴碳纤维做封闭解决。构件砼局部破损等缺陷需做修补。 裂缝和柱损恢复修补后，整体柱采用300g碳纤维布环形粘贴2层加固。裂缝封闭 定位：拟定需进行作业裂缝位置。 表面解决：对混凝土构件的裂缝，可用钢丝刷等工具，清除表面灰尘、白灰、浮渣及松散的污物； 然后再毛刷蘸甲苯、丙酮、酒精等有机溶液，把缝二侧2030mm处擦拭干净并保持干燥。 封缝：裂缝可用环氧树脂胶泥封闭，现在裂缝两侧（宽2030mm）涂一层环氧树脂基液，后抹 一层厚1mm左右、宽5060mm的环氧树脂胶泥。抹胶泥时应防止产生小气孔和气泡，要刮平整，保证封闭可靠。 在胶泥上涂刷两层环氧树脂胶液。裂缝灌浆 清缝解决 a用角磨机打磨对所有要解决的裂缝表面； b剔除裂口表面的松散杂物，用气压0.2MPa以上的压缩空气清除裂缝打磨范围； c沿缝长范围内用丙酮进行洗刷，擦洗表面。 标注灌胶嘴的位置a根据裂缝的宽度，拟定灌胶底座的间距和位置，在裂缝端部、裂缝交叉处和裂缝较宽处设立灌胶嘴，并做好标志。b.灌胶嘴间距为2540cmm. 埋设灌浆嘴A.用电锤根据注胶嘴直径的大小适宜打孔，深度根据具体裂缝的限度拟定。B.安装高压注胶嘴。C.将环氧树脂胶组合配比（根据时间和温度适量配比）D.高压注浆机加压灌注。以裂缝表面胶渗出为宜。碳纤维表面粘贴加固1.消除被加固构件表面的剥落、疏松、蜂窝、腐蚀、开裂等砼，露出砼结构层，并用找平胶将表面修复平整。2.用角磨机将砼表面打磨平整，除去表面浮浆、油污等杂质，直到完全露出结构新面。当纤维布沿其受力方向需沿构件转角处粘贴时，转角处构件表面的倒角半径，对方柱标应不小于30mm。 3.按比例配制底胶。配制时，应检查拌和容器和清洁，不能有灰尘、水份和油渍，严禁在灰尘较多时搅拌时按同一方向搅拌至肉眼观测无丝状、无色差。拌好的粘接剂使用时间必须严格控制，应在40分钟内使用完毕，过时不能在使用。 4.用一次性软毛刷或特制滚筒将底胶均匀涂抹于砼表面，等胶面指触干燥时即进行下一步工序施工。5.配制找平胶。砼表面凹陷部位用找平胶填补平整，且不应有菱角，转角处应用找平胶修复为光滑的圆弧。等找平胶表面指触干燥时即进行下一步工序施工。6.按设计规定的尺寸裁剪纤维布。裁剪好的纤维必须成卷状妥善摆放，不得展开铺在地上。7.配制粘胶并均匀涂抹于所需粘贴的部位。8.用一次性软毛刷或特制滚筒沿纤维方向多次涂刷，挤出气泡，并使用胶水充足侵透纤维布，涂刷时不得损伤纤维布。9.多层粘贴反复上述环节，待纤维布表面指触干燥时即进行下一层的粘贴。10在最后一层纤维布表面均匀涂抹粘贴胶。施工完毕，施工单位先自行目测或用小锤轻击进行检查，每平方米碳纤维布内空鼓数量不得超过10个。当纤维布的单个空鼓面积小于1000mm2时，可采用针管注胶的方式进行补救。当纤维布的单个空鼓面积大于1000mm2时，要将该处纤维布切除，重新搭接粘贴同型号的纤维布。11. 碳纤维表面涂刷改性乳胶漆进行表面防护，颜色应当与砼相近。12. 碳纤维面胶涂刷结束的同时，用黄沙均匀洒于表面，以保证外粉刷时的结构连接。5. 质量管理体系及质量保证措施5.1质量管理保证体系本工程质量管理保证体系为：项目经理安全员项目工程师施工员施工队伍5.2.质量保证措施 质量目的本应当是质量等级优良。以“安全第一，质量第一”的指导思想，加强对员工的质量教育，提高质量意识，做到质量工作人人重视，工程上实际质量否决制，在施工中贯彻质量负责人制度。 建立并完善质量保证体系，制定具体的质量责任制度和质量奖罚条例，职责明确到人，通过规章制度贯彻质量控制措施。加强与监理。设计的关系，及时交流，共同协商解决工程进行过程中出现的情况和问题，共同做好本工程的质量工作。严格依据施工图纸，设计修改单及批复的业务联系单进行施工，实现编制具体的施工组织设计，科学地指导施工。各项工序开始前逐级进行交底，施工要点明确到人，施工中做好工序交接工作，不合格的工序不得交接。监理，设计在现场提出的问题，及时组织人员认真解决。对有关工程进度。质量检查，隐蔽工程，实验报告，阻碍物质拆除以及所有影响工程进度，质量的原始记录，照片和录像，以及材料，设备的来源资料及时收集整理和保存。对现场的施工材料，在施工前均需按其规格的质量规定进行各项实验，经工程师批准再使用。不合格材料，一律有供应部门退货。工程实验与材料效验：建立一套完善的工程实验和原材料检查的质量保证体系。6安全管理体系及安全保证措施：6.1安全组织保证体系项目经理安全员项目工程师施工员施工队伍6.2安全保证措施1）严格执行国家有关安全生产的各项法律、法规及具体规定，大力进行安全教育，提高职工的安全生产意识。在施工中遵守各项安全制度，消灭事故发生隐患。2）建立并完善本工程的安全管理组织体系，制定安全责任制度和安全奖惩条列，通过规章制度贯彻安全保证措施。设立专职的安全员，负责督促现场的安全生产。3）职工上岗严格执行有关“穿、戴”制度。4）夜间施工必须有足够的灯光照明。5）各类机械、设备只准本工种人员使用，按使用规定进行操作施工，定期对机械设备检修保养，严禁使用已损坏的设备或超载运营。6）各专业工种人员均持有操作证，经现场操作复试合格后方可上岗，并及时进行复训。7）注意用电安全，生产生活供电由专业电工负责。电箱和配电板上均设漏电保护器，现场电箱及电器有保护设施，用电操作者戴好绝缘手套，严禁私拉线路和违章使用电器设备。7. 文明施工与环境保护7.1.文明施工目的 通过文明施工促进我项目部综合管理水平上一个新台阶，提高我公司现代化施工水平，争造文明工地。7.2文明施工措施健全文明施工管理组织。成立以项目经理为组长，各生产，技术和管理部门负责人组成的文明施工管理小组，具体负责施工工程中的文明施工工作。建立健全文明施工中的职责和任务，各负其责，分工协作。制定和实行文明施工管理奖惩制度，如“质量奖考核办法”，“外包工队伍材料管理，奖罚协议”等，把文明施工与经济效益结合在一起。建立文明施工检查制度，在每周生产例会上报告文明施工情况，及时解决出现的各种问题。严格执行电工，焊工，特殊工种持证上岗制度。健全管理资料，在施工组织设计中要有关于施工的规划，施工过程中记录号施工日记，做好文明施工活动的记录；保存好上级文明施工有关材料；做好文明施工的自检，自查，考核教育和培训等记录。加强对职工的文明施工教育培训，通过岗位练兵和各种形式的宣传和教育，在提高职工专业水平的同时，提高职工的文明意识。明确个人的岗位职责，施工人员抓好生产。后勤人员做好保障工作。加强文明工地建设，临时场地生活区，生产区规划合理，布置有序，按规定设立各区域的标志，材料堆场整齐有序。施工人员尊守文明规范，加强工地综合治理，发明一个良好的工作氛围。7.3.环保保护措施生活，生产污水的排放，严格按业主的规定排放到指定地点，严禁私人自排入河海或污染本地水源。所有建筑垃圾和生活垃圾均严格按业主指定的地点堆放，严禁乱堆乱扔垃圾。严格控制生活和工作噪音，在夜晚睡觉或者白天午休时刻，不得发出噪音影响别人休息，如必须工作，也要控制在最小规模。工程中建造的临时工程及建筑物，在工程竣工后及时拆除或者清理，以恢复原样。*有限公司2023年10月23日
