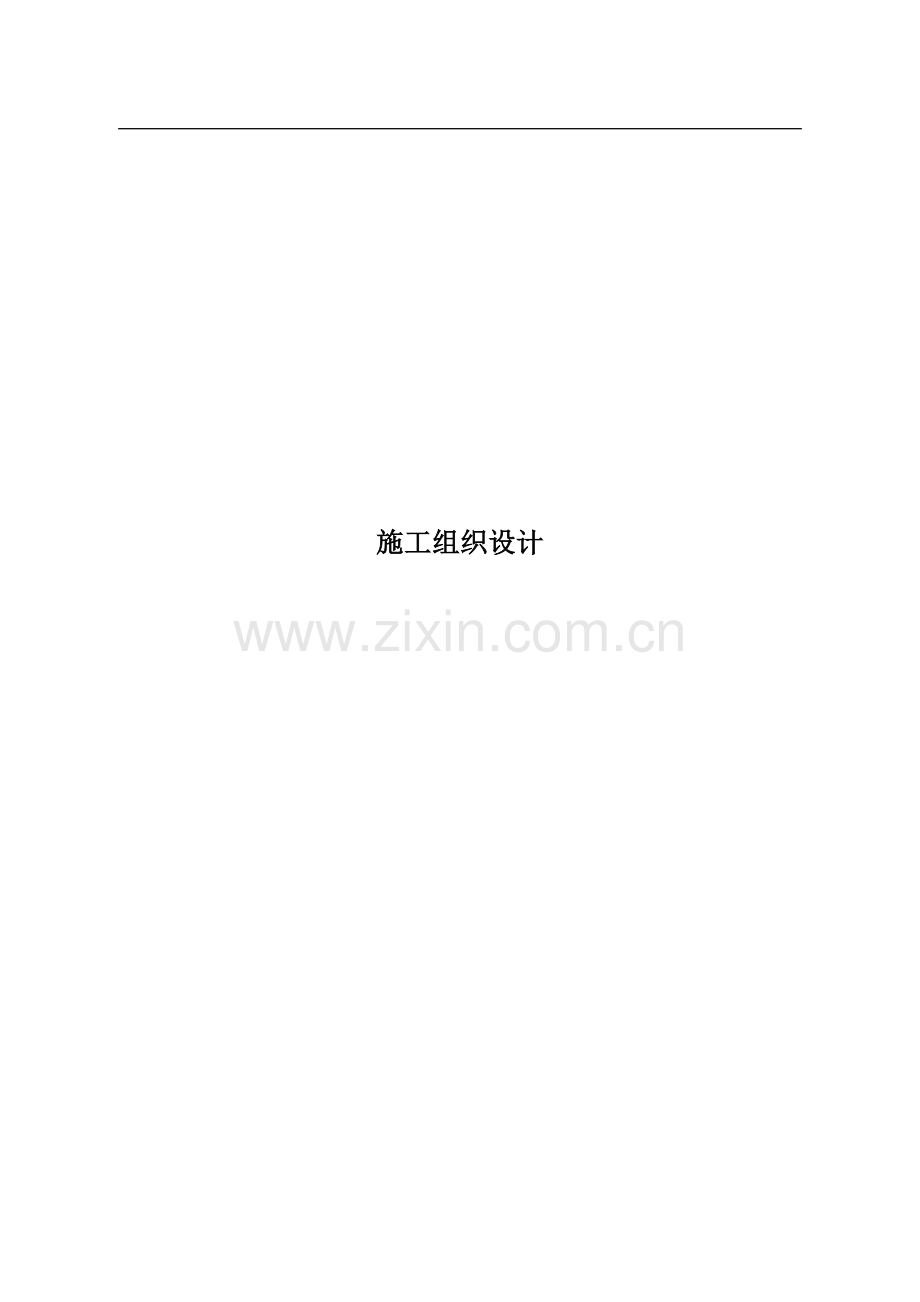

施工组织设计

III

目 录
1编制说明 1
1.1编制依据 1
1.2编制原则 1
1.3技术规范和标准 1
2工程环境概况 1
2.1矿区自然地理与地质环境 1
2.2矿山地质环境 9
2.3地质灾害与矿区地质环境问题 14
3工程概况 17
3.1工程概要 17
3.2 工程内容 18
4施工部署 31
4.1施工部署主体思路 31
4.2施工总体安排 31
4.3工程管理目标 32
4.4施工准备 33
5施工方案 37
5.1测量方案 37
5.2道路防护林工程 41
5.3联络线工程 44
5.4步梯工程 47
5.5标识牌工程 54
5.6引水灌溉工程 56
5.7绿化工程 74
6安全管理体系与措施 82
6.1管理体系 82
6.2方针与目标 82
6.3安全组织体系 82
6.4安全管理制度 83
6.5安全生产管理措施 85
7环境保护与文明施工 98
7.1环境保护管理 98
7.2文明施工管理及措施 98
8 节能 103
8.1节能原则 103
8.2节能措施 103
8.3能源管理 103
9工程进度计划与保证措施 104
9.1施工总体部署 104
9.2施工安排 105
9.3施工计划保证措施 107
9.4 工期保证措施 110
9.5施工组织机构 112
10资源配置计划 120
10.1施工机械设备配备计划 120
10.2劳动力配备计划 123
11质量管理体系与措施 126
11.1质量管理原则 126
11.2质量方针 126
11.3工程质量目标 126
11.4工程质量保证体系 127
11.5工程质量保证管理制度 128
11.6原材料检验要求 130
11.7施工过程控制 131
附表一：拟投入本标段的主要施工设备表 132
附表二：拟配备本标段的试验和检测仪器设备表 133
附表三：劳动力计划表 134
附表四：计划开、竣工日期和施工进度网络图 136
附表五：施工总平面图 137
附表六：临时用地表 138

1编制说明
1.1编制依据
以招标文件、项目可行性研究报告、设计方案及国家、地方或行业规范、标准为依据，如果上述国家、地方或行业的规范、规程、标准存在相互重叠、矛盾的内容，按高标准质量标准执行。
1.2编制原则
（1）技术可靠性原则：根据工程特点，依据类似工程设计及施工经验，选择可靠性高、可操作性强的施工方案进行施工。
（2）经济合理性原则：针对工程的实际情况，本着可靠、经济、合理的原则选择施工方案，施工过程实施动态管理，从而使施工达到既经济又优质的目的。
（3）环保原则：调查了解工程周边环境情况，紧密结合环境保护进行施工。做到文明施工，减少空气、噪音污染，施工污水、废浆经沉淀并取得相关部门的标准后方可排放。施工过程达到SO24000标准控制要求，进行环境管理。建设“绿色工地”、实现“环保施工”。
（4）科学原则：确保技术措施针对性强、操作性强；施工方案经济、合理。坚持技术先进性、科学合理性、经济适用性与实事求是相结合，同时保障施工的安全性。根据工程地质、水文地质、周边环境及工期要求等条件选择最具有实用性的施工方案和机械设备。
1.3技术规范和标准
1.3.1总图运输设计规范
(1)《工业企业总平面设计规范》(GB50187-2012)；
(2)《建筑设计防火规范》GB50016-2006；
(3) 《厂矿道路设计规范》（GBJ22-87）。
1.3.2建筑设计规范
(1) 《建筑设计防火规范》(GB50016-2006)；
(2) 《民用建筑设计通则》(GB50352-2005)；
(3) 《工业建筑地面设计规范》(GB50037-96)；
(4) 《工业建筑防腐蚀设计规范》(GB50046-2008)；
(5) 《公共建筑节能设计标准》 (GB50189-2005)。
1.3.3电力设计规范
(1)《10kV及以下变配电所设计规范》(GB50053-941)；
(2)《供配电系统设计规范》(GB50052-2009)；
(3)《低压配电设计规范》(GB50054-2011)；
(4)《建筑物防雷设计规范》(GB50057-2010)；
(5)《民用建筑照明设计标准》(GBJ133-90)；
(6)《民用建筑电气设计规范》(JGJ/16-2008)。
(7)《施工现场临时用电安全技术规范》（JGJ46-88）；
1.3.4给排水设计规范
(1) 建设单位提供的相关资料；
(2) 工艺专业提供的相关条件；
(3) 国家现行有关设计规范；
(4)《室外给水设计规范》(GB50013-2006)；
(5)《室外排水设计规范》(GB50014-2006)；
(6)《建筑设计防火规范》(GB50016-2006)；
(7)《污水综合排放标准》GB8978-1996(1997版)；
(8)《建筑灭火器设计防火规范》GBJ140-90(2005版)；
(9)《建筑给水排水设计规范》(GB50015-2003)(2009版)。
1.3.5环境保护措施设计
(1)《中华人民共和国环境保护法》(1989)；
(2)《建设项目环境保护管理条例》[(98)国务院第253号文]；
(3)《建设项目环境保护管理办法》[(86)国环字第003号文]；
(4)《建设项目环境保护设计规定》[(87)国环字第002号文]；
(4)《水土保持综合治理技术规范》（GB/T16453.1-16453.6）
1.3.6劳动卫生与安全设计规范
(1) 《中华人民共和国安全生产法》中华人民共和国主席令第70号，2002.6.29；
(2)《建设项目(工程)劳动安全卫生监察规定》劳动部(1996)第3号令；
(3)《生产过程安全卫生要求总则》(GB12801-91)；
(4)《工业企业设计卫生标准》(GBZ1-2002)；
(5)《建筑设计防火规范》(GB50016-2006 )；
(6)《地震基本烈度地区重要城市抗震设防和加固暂行规定实施细则》 (冶建字[1989]436号文)；
(7)《工业企业厂内运输安全规程》；
1.3.7节能设计规范及标准
(1) 《中华人民共和国节约能源法》(2008.4.1)；
(2) 《中华人民共和国建筑法》；
(3) 《中华人民共和国电力法》(1996.12.1)；
(4) 《室外给水设计规范》(GB50013-2006)；
(5) 《建设领域推广应用新技术管理规定》；
(6) 《室外排水设计规范》(GB50014-2006)；
(7) 《节能减排综合性工作方案》(2007.6.3)；
(8) 《固定资产投资项目节能评估和审查暂行办法》(2010.9.17)；
(9) 《综合能耗计算通则》(GB/T2589—2008)；
(10) 《能源发展“十二五”规划》；
(11) 《用能单位能源计量器具配备和管理通则》(GB/T17167-2006)。
1.3.8其他参照标准与规范
(1)内蒙古自治区赤峰市元宝山区平庄矿区2012年年度矿山地质环境治理示范工程工程部署图；
(2)现场调查资料和本单位的实际情况；
(3)招标文件及合同；
(4)本单位已通过认证的质量体系文件及作业指导书；
(5)本单位已施工过的同类工程的经验；
(6)内蒙古自治区市政工程预算定额（2009）
(7)内蒙古自治区园林工程预算定额（2009）
(6)内蒙古自治区园林绿化养护工程工程预算定额（2009）

4

2工程环境概况
2.1矿区自然地理与地质环境
2.1.1 自然地理
(1)交通地理
西露天煤矿南排土场位于赤峰市平庄镇西南4km，行政区划属于内蒙古自治区赤峰市元宝山区，地理坐标：东经119°15′52″，北纬42°03′48″。本次治理区范围为平庄煤业集团有限责任公司（原平庄矿务局）所辖矿区，工作区内交通便利， S205省道连接线（平庄-赤峰段）与赤峰-元宝山、平庄-元宝山间均为二级标准公路，北京-通辽铁路与叶柏寿-赤峰铁路通过该区，区内各乡镇与各矿山之间均有柏油路相通详见图2-1。

图2-1 平庄煤矿矿区分布图
(2)水文气象
每年11月初至翌年4月末为冻结期，最低气温－31.4℃；最大冻土深度2.01m。据1951-2002年气象资料统计，区内年均降水量369.3mm，但年际间降水分配不均，年最大564mm，年 最小209.5mm；年内降水强度也有较大差异，降水主要集中在6-8月份，占全年降水总量近70%。区内多年平均蒸发量1919.5mm，其中5-8月蒸发量最大，1月和12月份蒸发量最小。治理区内无地表径流。
(3)社会经济
拟治理区位于赤峰市元宝山境内，元宝山区国土总面积为952.64平方公里，辖5镇2个街道办事处，58个行政村、64个居委会，总人口32.3万人，其中非农业人口17.2万人。境内驻有年产煤炭千万吨的平庄煤业（集团）公司、总装机容量210万千瓦的元宝山发电厂等市属以上企业。已探明煤炭储量20亿吨，是全国重点产煤县。
元宝山区交通十分方便，铁路有叶赤线和京通线纵横交错，在区内有六个火车站点。公路有锦赤、元赤、平赤等多条线路沟通了区内各个乡镇，形成了发达的交通网络。通讯基础设施完备，已形成了光纤传输、数字交换、无线寻呼、移动电话、特快专递等现代化通讯网络。
矿业已成为本地区工业经济的支柱产业，矿产资源以煤炭最为丰富，另外有黄金、粘土、煤矸石、黄土、河沙、玄武岩等可供利用，仅平庄煤业（集团）有限责任公司，经过40年的发展，已形成煤炭生产、铁路运输、机械加工等一体化的综合性国有大型煤炭企业。现有全民职工3.2万人，年上缴各种税费6000万元以上，对带动地区经济发展，维护社会稳定，起到积极的促进作用，必将为元宝山区矿业经济的发展注入新的活力，矿业经济在地方经济发展中作用将更加突出。
根据地方政府国民经济与社会发展规划，未来拟治理区将规划为平庄煤炭交易市场，定位为已煤炭批发为主的赤峰市煤炭市场，同时也是蒙东地区最大的煤炭集散基地。
2.1.2地形地貌
(1)地形
治理区地处燕山山系七老图山余脉的低山及山前地带。总体地势西南高东北低。海拔高度577-623m 。周边最高峰位于采掘场西部的哈尔脑山，海拔高度713.4m，见图2-3。
(2)地貌
治理区周边地貌为低山及山前坡洪积平原。
低山位于治理区北部，地势起伏，整体上倾向东部，地形坡度10°-20°。由中生界碎屑沉积岩组成，上覆薄层坡洪积堆积物，坡面上树枝状“V”字型冲沟发育。土地利用现状为荒山荒坡类型，植被较发育。
坡洪积平原位于治理区的西、南、东部，地势平坦开阔，整体上倾向南部，地形坡度5°-7°。土地利用现状以闲置土体为主，含有部分农田和林地，见图2-2。

图2-2 排土场及其周边的农田
治理区域地貌为矿山固废堆弃形成的条带状九级平台，平台台面平坦，平台之间坡度变化较大，坡度15°-34°。由露天矿排弃的中生界、新生界碎屑岩、火山岩剥离物（玄武岩、砂岩、砾岩、砂砾岩、页岩、泥岩、辉绿岩及煤矸石）及少量的第四系堆积物（黄土状土、粘砂土、砂粘土）组成。治理区东北角（碎石厂区）为玄武岩堆积区；西部（煤炭交易市场区）主要为碎石和第四系堆积区；东南部（矸石自然区）主要为煤矸石堆积区。

图2-3 治理区高程图

2.1.3 地层岩性与地质构造
(1)地层岩性
据已有勘探资料，西露天煤矿所在的平庄煤田地层年代、岩性、分布等见表2-1。据调查，但此次治理区内无含煤地层。
表2-1 区域地层表
界
系
统
组
段
代 号
地 层 岩 性
厚 度
新
生
界
第
四
系
更
新
统

Q31dl-pl
大面积分布在古山山前地带，岩性为坡洪积灰黄色粉土与粉质粘土，含砂碎石及砾石，底部为杂色碎石层或砂（碎）石透镜体。
5-40m
新
近
系
上
新
统

上段
N2β
分布于古山一带，岩性为黑灰色致密块状或气孔状玄武岩和橄榄玄武岩。风化后紫灰色，裂隙、气孔发育。
0-120m

下段
N21
灰绿、紫红色砂岩、砂砾岩，半胶结。
0-40m
中

生

界
白

垩

系
上
统
孙家湾组

K2s
上部以灰绿、紫红色及灰色砾岩、砂砾岩为主，夹薄层砂岩及砂质泥岩；下部为灰色砂砾岩及灰色砾岩，夹紫红色泥岩薄层。
>180m
下
统
阜新组
水泉段
K15-2
上部岩性为灰色粗砂岩，下部岩性为灰-深灰色砂质泥岩。
100-120m
元宝山段
K15-1
岩性以灰色泥岩、砂质泥岩为主，岩性松软，含煤6组，其中4、5、6组可采煤层总厚度41.6m。
140-180m
九佛
堂组
杏园段
K14-2
深灰-蓝色层状页岩，夹灰白色砂岩，含植物化石。
50-750m
五家段
K14-1
暗红、灰绿色砂岩、砂砾岩。
160-500m
(2)矿床特征
西露天煤矿地处平庄煤田中西部，平庄煤田呈北东向带状断续分布，倾向北西，倾角10°-45°。煤田走向长27km，倾向平均宽2km，煤田面积约23km2。共有1煤、2-1煤、2煤三个煤层。其中1煤为厚煤层， 2煤和2-1煤为中厚煤层。
西露天矿区煤田总体上呈单斜构造，煤系地层延展方向N40ºE，倾向NW，倾角两端缓，中间陡，从5º-45º不等。
煤层不稳定，岩相变化较大，煤层单层厚度从0.05m到50m不等；总体上以厚煤层和特厚煤层分布为主。浅部煤层厚，煤层间距小，深部煤层间距大，煤层分叉变薄直至尖灭。
煤层上覆基岩岩性以侏罗-白垩系的砂岩、砂砾岩、页岩、泥岩等软质岩石为主；局部地段分布第三系的玄武岩等中硬岩石；基岩以上则为第四系坡洪积黄土。上覆地层厚度一般为20-30米。
治理区（南排土场）范围内没有含煤地层，没有矿权。
(3)地质构造与地震
区域上平庄煤田所处大地构造单元属于内蒙古中部地槽褶皱系温都尔庙-翁牛特旗加里东地槽褶皱带。
西露天矿区位于该地槽褶皱带内的平庄-二十家子坳陷盆地西部，坳陷盆地的边缘分别由断裂构造所控制。其中东边缘由北东向黑水汐子断裂控制，西边缘由美丽河断裂控制；上述断裂均属压性或压扭性断层。近东西向苍子井上断裂为北部元宝山盆地与南部平庄盆地的分界线，与之同期的锦山开源断裂在平庄盆地中间呈东西向穿过，二者均属东西向构造体系，由强烈紧闭的线状褶皱和冲断层所组成。上述断裂在本区形成了复杂的多字型构造体系，总体上呈北北东向雁行排列（见图2-4）。

图2-4 平庄-元宝山矿区构造纲要示意图
据已有资料，拟治理区域内无断裂构造分布。
区内自更新世以来新构造运动比较强烈，以间歇性的升降运动为主要形式。
根据《中国地震动参数区划图》（GB18306-2001），矿区地震动峰值加速度（g）为0.15，对照地震烈度为7.5度地震烈度区。
2.1.4水文地质
（1）地下水类型
治理区地处低山丘陵区。依据地下水的含水介质、赋存条件、水理性质及水力特征，区内的地下水类型包括：
①松散岩类孔隙水
分布于治理区的黄土丘陵区，含水介质为黄土下部极不连续的砂砾石及粉土夹碎石，水量较小，局部承压，据区域水文地质资料，单井涌水量小于100m3/d，属于弱富水区。地下水矿化度＜1g/L，水化学类型HCO3—Ca，水质良好。
②碎屑岩类裂隙-孔隙水
分布于区内黄土丘陵的下部，含水介质为中生界的煤系地层、砂岩岩组等基岩裂隙、孔隙，富水性极不均匀，据矿区内钻孔抽水试验资料，单位涌水量一般为0.0023-0.016 L/s·m，渗透系数为0.0015-0.0036m/d，属于弱富水含水层。地下水矿化度＜0.5g/l，水化学类型HCO3—Ca，水质良好。由于多年采矿，该含水层中的地下水已近于疏干状态。
③基岩裂隙水
分布于区内黄土丘陵的下部，含水介质为第三系的玄武岩裂隙，富水性极不均匀。据区域水文地质资料，泉水流量一般小于20m3/d。属于中等富水含水层。地下水矿化度＜0.5g/l，水化学类型HCO3—Ca，水质良好。由于多年采矿，该含水层中的地下水已近于疏干状态。
（2）地下水补、径、排条件
区域上治理区地处分水岭地带，属于地下水的补给-径流区，地下水主要靠大气降水入渗补给。地下水动态受大气降水制约，变化较大。水化学以溶滤作用为主，矿化度低。地下水排泄方式主要为矿山开采疏干、人类生产生活汲取和向下游的径流排泄。
据当地水文部门提供的资料，治理区东南部4km的昌盛远村一带地处老哈河河谷平原（高程522-524m），根据元宝山区水利局提供资料，该区域地处老哈河河谷冲积平原，属于水量丰富的松散岩类孔隙水分布区，单井涌水量1000-5000m3/d。水位埋深10m±，现状条件下区内地下水开采以农灌及居民生活为主，无集中供水水源地。水质、水量满足治理区内生态用水需求。
综上所述，治理区以基岩裂隙-孔隙水为主，地下水水质良好；但水量有限，现状条件下已近于疏干状态。
2.1.5工程地质条件
（1）岩土体类型及特征
根据现场调查，治理区地层为原第四系粉质粘土上堆积碎石土。碎石土系露天采矿弃排的碎屑岩、火山岩剥离物、煤矸石及少量的第四系堆积物（黄土、粘砂土、砂粘土）组成。
（2）岩土体工程地质条件评价
治理区为人工堆积土，碎石土厚约10-70m，碎石含量约50-70%，碎石粒径约2mm-200mm，最大可见粒径1000mm。根据工程地质手册，原地表第四系粉质粘土承载力标准值建议为120kPa。工程地质条件中等。
2.1.6矿山及周边其他人类工程活动情况
在长期的矿业开发过程中，治理区内土地资源、地形地貌景观与生态环境破坏严重，这些矿山地质环境问题威胁当地人民生命财产与居住环境，因此，必须进行专门的矿山地质环境恢复与治理。本次治理工作针对的即是该矿区在以往开采过程由于矿山废渣排放诱发产生的矿山地质环境问题。
2.2矿山地质环境
2.2.1矿山概况
平庄煤业（集团）有限责任公司西露天矿区位于赤峰市的南部、平庄煤田的西端，行政区划属于赤峰市元宝山区平庄镇所辖（见下图）。矿区中心点地理坐标东经119°15′52″，北纬42°03′48″。矿区总面积20.73km2（含井田面积3.2km2）。
西露天煤矿东距元宝山区人民政府驻地平庄镇4.5km，北距赤峰市市区50km。上店-安庆沟县级公路从矿区南侧通过，铁路与国道G301线在矿区以东10km处呈北西-南东向通过，西露天矿区至县级公路间由矿区公路（水泥路）相连。由上店-安庆沟县级公路可通往平庄镇，并由此便捷的通达赤峰市及全国各地，交通便利。
103

图2-5 交通位置图
西露天矿区煤炭开采始于二十世纪六十年代中期，二十世纪七十年代-九十年代为鼎盛时期。自移交生产以来，累计生产原煤4560.7万吨，同时累计排弃矿山剥离物33015.73×104m3。
目前西露天矿区煤炭资源已基本采终，地表遗留了面积为3.84km2的露天采坑与总面积达到15.359km2的太平地排土场（已治理）、山后排土场与南排土场。
2.2.2环境现状
本次调查的西露天煤矿南排土场位于元宝山城区西南侧，元宝山区与外界通行的唯一一条主干道位于西露天南排土场南侧边坡下。排土场已弃排多年，整体上成条状，长约4410m，宽约1330m。面积为4737727m2，约7106.6亩。部分地区被植被覆盖，西南高，东北低。西南侧紧挨着元宝山区工业园,在降雨条件下易边坡失稳，对工业园造成威胁。同时，废弃工矿地的闲置造成了资源浪费，严重制约了元宝山区经济发展。
调查区在露天采矿过程形成的废石边坡、平台零乱分布。
经调查，区内分布着33个废石边坡，编号从BP01-BP33，坡体为碎石土，坡面多数裸露，坡度为15-34度，边坡较稳定。边坡总坡面面积共1130814m2，总长为36314.7m。边坡具体特征见下表。
表2-2 边坡特征统计表
边坡编号
坡长
坡高
坡度
坡向
面积
BP01
859.7
8.0--14.8
33
131--319
21603.24
BP02
185.6
14.1--16.1
22
0--359
13550.71
BP03
493.1
0--20.0
30
0--359
38232.13
BP04
66.5
0--1.7
18
221--284
314.3872
BP05
105.1
2.9--3.6
22
139--259
671.9271
BP06
221.1
3.7--5.8
27
2--355
2203.126
BP07
74.0
0--2.5
18
215--309
316.4901
BP08
1189.1
4.2--10.0
32
1--359
23495.13
BP09
1987.3
2.7--27.0
34
0--359
102616.6
BP10
124.1
4.3--4.4
20
156--339
1305.746
BP11
344.4
0-16.8
32
1--359
19417.53
BP12
102.6
4.1--12.8
30
0--358
4427.122
BP13
2534.3
5.5--10.7
29
1--359
56279.32
BP14
187.4
8.8--14.0
28
1--359
7691.283
BP15
505.5
2.9--4.8
19
0--359
4270.672
BP16
280.8
5.7--6.1
22
3--359
7336.193
BP17
233.5
0.4--0.5
15
1--359
2762.117
BP18
127.9
0.5--8.4
20
1--343
1072.691
BP19
4841.8
7.7--8.6
31
23--317
208958
BP20
223.7
10.8--15.2
26
6--163
42531.43
BP21
300.1
30.--15.9
33
0--359
5050.851
BP22
4819.9
7.6--13.3
30
3--359
201210
BP23
1045.4
9.8--20.6
31
0--356
28366.69
BP24
3764.8
6.8--6.9
32
1--359
99212.53
BP25
1157.2
0--17.0
26
0--359
107873.4
BP26
2678.9
1.1--9.4
27
3--195
56364.35
BP27
1409.4
3.1--16.7
26
60--248
24146.8
BP28
340.7
7.2--10.7
25
0--354
5435.24
BP29
1337.1
6.5--8.3
28
49--218
30684.72
BP30
410.5
3.0--6.2
26
0--359
5331.588
BP31
180.5
4.16--11.51
27
255--359
2487.075
BP32
103.2
3.84--8.45
26
44--201
3156.452
BP33
191.2
2.82--4.59
20

2438.031
小计
36314.7
-
-
-
1130814
经调查统计，本治理区共分布有26个废石平台，编号PT01-PT26，平台面积总计4240996m2，东北侧部分平台上有矸石自然现象。各平台具体特征统计见表2-3。
表2-3 治理区坡脚平台特征统计表
平台编号
最高高程
最底高程
高差
面积
PT01
598.82
581.27
17.55
5906
PT02
612.64
608.55
4.09
15558
PT03
572.85
569.97
2.88
7828
PT04
559.71
558.73
0.98
356
PT05
625.73
614.36
11.37
68048
PT06
641.3
633
8.3
158164
PT07
616.58
595.82
14.07
504511
PT08
599.5
581.03
18.47
38717
PT09
604.1
597.71
6.39
44708
PT10
604.74
577.3
27.44
1478182
PT11
582.28
563.38
18.9
238386
PT12
592.05
573.5
18.55
339469
PT13
565.67
558.96
6.71
392302
PT14
584.55
560.54
15.55
320437
PT15
574.73
566.28
8.45
255082
PT16
549.91
540.71
9.2
70357
PT17
579.73
572.95
6.78
7728
PT18
559.04
545.19
13.85
131634
PT19
568.96
567.51
1.45
10662
PT20
605.71
601.47
4.24
3281
PT21
619.23
605.49
13.74
31279
PT22
606.21
591.2
15.01
53521
PT23
606.93
591.12
15.81
39022
PT24
595.94
589.67
6.27
5415
PT25
592.68
581.29
11.39
7293
PT26
588.63
582.44
6.19
13150
小计
4240996
勘查资料显示，治理区内东侧矸石自然平台上（PT10、PT13、PT14、PT16、PT18）布着大量矸石挖掘区和废渣堆积区。经统计，共有废渣堆23个，面积49093.11 m2；乱掘区26个，面积49835.55 m2。
在靠近南侧公路边坡（BP19）上，由于长时间的雨水冲刷，产生大量冲沟。现场统计，在此边坡上存在约35个冲沟，面积15927.29m2。
2.3地质灾害与矿区地质环境问题
2.3.1矿山地质灾害隐患
治理区地质灾害隐患主要表现为局部出现不稳定边坡。治理区西南侧的高陡裸露废石边坡可能形成落石，对周边工业园区及交通主干道形成人员安全构成威胁，如图2-6和图2-7。

图2-6 不稳定边坡远景

图2-7 不稳定边坡近景
2.3.2 地形地貌景观破坏问题
治理区周围为自然山体或农田，一到春夏秋季呈现一片绿色生态景观。而调查区排土场四处堆积着废石和矸石，地表植被破坏殆尽，边坡坡面冲蚀严重，与周边植被生长茂盛的山区绿色生态环境极不协调。由于排土场排土时间长，规模大，造成调查区目前植被破坏、边坡裸露、植被稀少。调查区处于元宝山区城市唯一主干道的可视范围之内，遭到严重破坏的矿区地质环境及其景观与周边的绿色生态环境极不协调，严重破坏了元宝山区的对外形象，制约元宝山区的发展，如图2-8和图2-9。

图2-8 裸露边坡与周围植被形成鲜明对比

图2-9 裸露边坡、废渣堆与周围植被形成鲜明对比
2.3.3 土地资源破坏问题
治理区紧邻元宝山工业园区及城市交通主干道。总面积7000余亩的土地资源被废石、矸石改造成了矸石平台和边坡。平台、边坡的裸露对周边环境造成了严重的破坏，同时平台的破碎亦给土地资源的开发利用造成了困难，极大浪费的浪费了国家稀缺的土地资源，如图2-10和图2-11。

图2-10 排渣厂压站土地资源

图2-11 矸石堆压占大量土地资源

3工程概况
3.1工程概要
3.1.1治理工作的指导思想
贯彻落实科学发展观的重要思想，坚持以人为本，坚持经济建设与地质环境恢复治理并重，以开发建设促进地质环境恢复治理，以地质环境恢复治理保障矿区生产与生活的正常进行。结合国家建设和谐社会及矿山地质环境恢复治理的优惠条件和资金扶助政策，因地制宜，示范工程2012年度选择西露天煤矿南排土场地区比较突出的矿山固体废弃物为治理对象，以工程措施为主，配合生物措施，进行综合治理。治理目标是消除治理区域内的地质灾害隐患，将矿山固体废弃物堆放区域建设成为提振经济的煤炭交易市场和改善环境的S205省道连接线沿线绿化长廊，整体提升矿区生态环境质量，保持社会和谐稳定发展。
3.1.2治理工作设计原则
（1）以人为本，预防为主
按照以人为本的原则，以最大限度减轻矿山地质环境问题对周边居民的影响为目标；对可能出现的地质灾害，按照预防为主的原则进行预防设计，通过改善地质环境，减少地质灾害的发生。而不过分强调对灾害体本身治理投入的工程量，注重地质环境恢复治理的整体社会效益、环境效益。
（2）技术可行，经济合理
尽可能保证挖填方平衡，节省外运或买土的费用；尽量选择适合本地气候条件的乔、灌、草等绿化植物，减少后期维护费用，突出经济效益和环境效益。尽量不占用已利用的土地资源，尽量不破坏原有耕地或林地；在保证投资预算的情况下，应尽量多地整理出可利用的的土地资源；生物措施与工程措施相结合，达到消除地质灾害隐患、改善地质环境、提高土地利用率等综合目的；工程设计应严格按照国家有关规范进行，依据充分，工程设置合理，施工规范。
（3）因地制宜，综合治理
矿山地质环境的恢复治理是一项庞大的系统工程，由于矿区地质环境问题多，必须提倡工程措施、生物措施、社会措施相结合，即地质环境恢复治理工作要与治理后的开发利用相结合，与当地的经济建设相结合。提倡因地制宜，综合治理，将治理区的生态恢复与植树种草、绿化美化环境统筹考虑，以达到矿山地质环境恢复治理“人与自然和谐统一”的最终目标。目前该治理区已被元宝山区人民政府规划为煤炭交易市场。
3.1.3治理范围的确定
依据矿山地质环境恢复治理的指导思想与治理工作设计原则，确定元宝山区平庄矿区地质环境治理示范项目2012年度的治理区域为西露天煤矿南排土场区域。治理区域坐标东经119°10′48.06″-119°13′34.89″；北纬41°57′57.02″-41°59′50.95″。拟治理区的长度为4495m，宽度为1000-1300m，总面积4737727m2（计4.7377km2）。
3.1.4治理工程内容的确定
依据《内蒙古自治区赤峰市元宝山区平庄矿区矿山地质环境治理示范工程实施方案》内容，结合西露天煤矿南排土场地质环境现状，确定西露天南排土场地质环境治理示范项目的主要工程内容为：
（1）矿山固废物的治理
将治理区内计划经济时期遗留下的矿山固体废弃物进行地形整理，形成可用的工业用地，并有效缓解当地用地紧张局面。
（2）省道S205连接线公路边坡修整
修整省道S205连接线公路及已有工业园东侧边坡，消除局部失稳隐患，整理凌乱坡面，配合生态恢复措施提高省道S205连接线周边整体景观效果。
（3）绿化工程
在治理区省道S205连接线公路边坡及坡顶平台、北部边坡、绿化区区内种植乔木、灌木和草籽，恢复当地的生态环境，实现人与生态的和谐统一。
作为绿化工程的附属项目地方资金将配套水利设施的建设，建设水源井，修建蓄水池与输水管道，确保治理区内种植乔灌木和草地的生态恢复用水。建设治理项目说明牌。
3.2 工程内容
3.2.1道路防护林工程
道路防护林工程示意图如下图所示

图3-1 道路防护林工程示意图
工程量情况如下表所示。
表3-1 防护林工程工程量清单表
序号
项目名称
单位
工程量
一
道路防护林工程

1
赤峰杨
株
30600
2
客土挖运4km
m3
36720
3
幼林抚育
公顷
12.2
3.2.2联络线工程
考虑到南排土场未来出行的便利、煤炭交易市场规划及现有道路发展规划，在排土场拟设计2条进出场道路。设计路面宽度4×3.5m，路肩宽度2×1.5m；路面宽17m,路基宽度19.22m。道路总长度5.70km。路面类型为砂石路面，沙石面层厚100mm，之下为250mm厚级配碎石灌层，不小于1000mm压实路基，压实度不小于96%，详见下图。
联络线的修建规格较为简易，仅依托原有地形，将路基夯实，路面平整。

图3-2 联络线断面图
联络线工程工程示意图如下图。
图3-3 联络线工程示意图
联络线工程工程量见下表。
表3-2 联络线工程工程量清单表
序号
项目名称
单位
工程量
二
联络线工程
km
5.7
1
砂砾石100mm
m2
97755
2
碎石路基250mm
m2
108488.1
3
路床碾压
m2
109554
3.2.3步梯工程
为了方便平台之间的通行，在连接平台之间的边坡修建坡道台阶8个，台阶为浆砌块石结构，合计总长276.9m，高89.1m，详见下图。

图3-4 台阶剖面图
步梯工程工程示意图如下。
图3-5 步梯工程示意图
步梯工程工程工程量详细情况如下。
表3-3 步梯工程工程工程量清单表
序号
项目名称
单位
工程量
三
布梯工程

1
碎石垫层
m3
54.90
2
混凝土垫层C20
m3
43.92
3
浆砌块石
m3
183.00
3.2.4标识牌工程
本项目标识牌设计为砌体类标识牌，用两块完整的大石块固定在C25的混凝土基础上，共设计2块。布置在治理区联络线出入口处。
标识牌正面主标题与批准文件一致，为：
内蒙古自治区赤峰市元宝山区
平庄矿区矿山地质环境治理示范工程
国土资源部、财政部
20××年××月
背面内容：刻写“保护矿产资源、恢复矿山环境”，下注“内蒙古自治区赤峰市国土资源局元宝山区分局”。
标识牌工程示意图如下。
图3-6 标识牌工程示意图
3.2.5引水灌溉工程
为防止雨水径流对治理区南侧边坡（BP19）的冲刷，破坏公路边坡景观效果，诱发边坡失稳，在边坡削坡后平台及坡面上设计横纵排水沟。考虑到排土场边坡土层沉降未稳，为防止不均匀沉降的破坏，排水沟采用预制的梯形槽排水沟，增加抗裂性，整体稳定性，梯形槽规格详见下图。削坡后每个平台的上级边坡坡脚处设置横向排水沟，坡顶30米防护林内侧修建横向排水沟，沿剖面1至剖面9，剖面19至24设置纵线排水渠，共设计排水沟67条，24413m。

图3-7 排水沟大样图（单位：mm）
为确保治理区内栽植的乔木、灌木与撒播草籽的成活率及后期养护用水需求，设计建设治理区的水利设施，包括地下水给水系统。
①地下水给水系统
包括供水管井施工、高位水池与疏水管网建设三部分内容。
治理区东南部4km的昌盛远村一带地处老哈河河谷平原（高程522-524m），根据元宝山区水利局提供资料，该区域地处老哈河河谷冲积平原，属于水量丰富的松散岩类孔隙水分布区，单井涌水量1000-5000m3/d。水位埋深10m±，现状条件下区内地下水开采以农灌及居民生
