刺猬河综合治理施工组织设计.docx

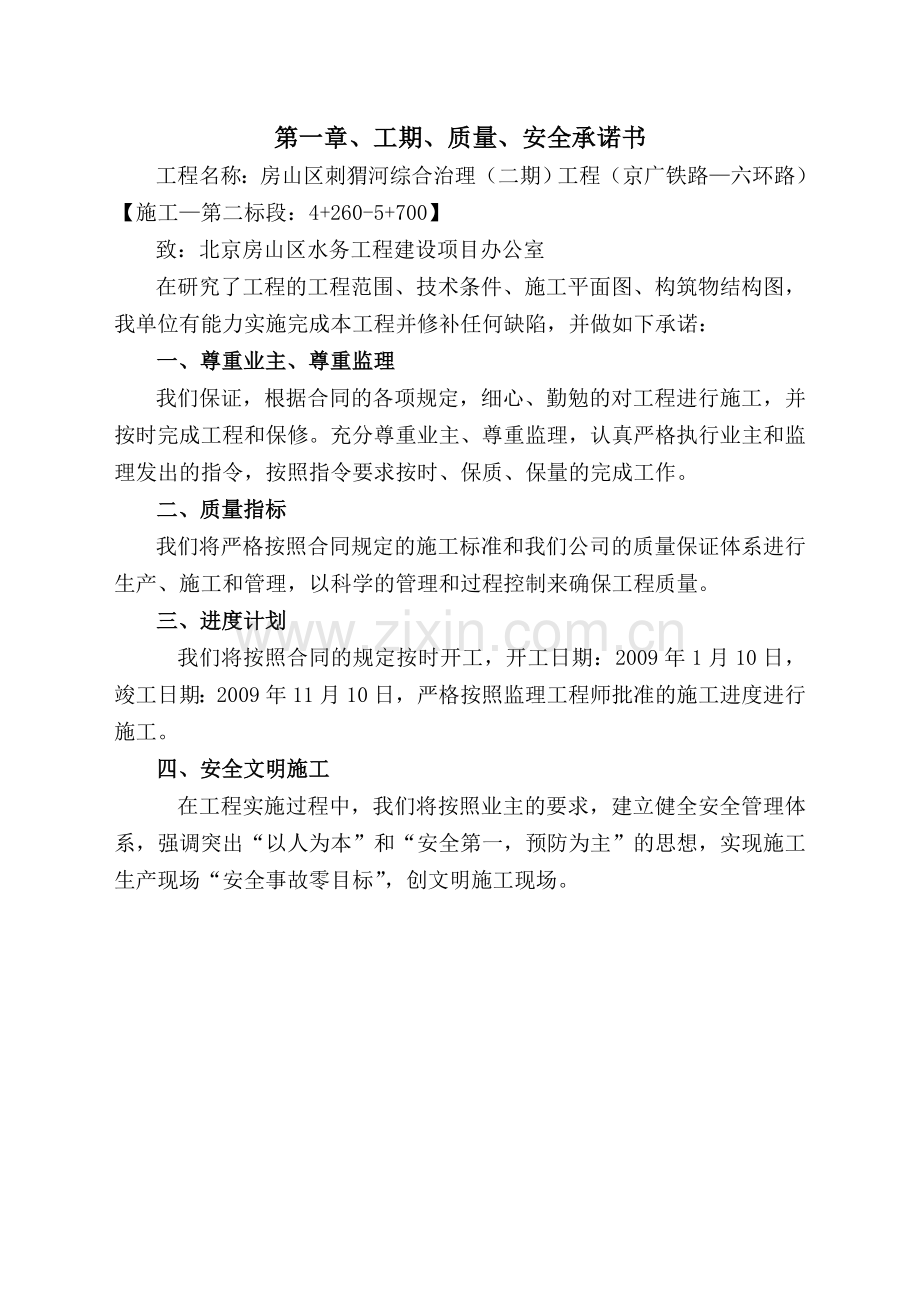

第一章、工期、质量、安全承诺书
工程名称：房山区刺猬河综合治理（二期）工程（京广铁路—六环路）【施工—第二标段：4+260-5+700】
致：北京房山区水务工程建设项目办公室
在研究了工程的工程范围、技术条件、施工平面图、构筑物结构图，我单位有能力实施完成本工程并修补任何缺陷，并做如下承诺：
一、尊重业主、尊重监理
我们保证，根据合同的各项规定，细心、勤勉的对工程进行施工，并按时完成工程和保修。充分尊重业主、尊重监理，认真严格执行业主和监理发出的指令，按照指令要求按时、保质、保量的完成工作。
二、质量指标
我们将严格按照合同规定的施工标准和我们公司的质量保证体系进行生产、施工和管理，以科学的管理和过程控制来确保工程质量。
三、进度计划
我们将按照合同的规定按时开工，开工日期：2009年1月10日，竣工日期：2009年11月10日，严格按照监理工程师批准的施工进度进行施工。
四、安全文明施工
在工程实施过程中，我们将按照业主的要求，建立健全安全管理体系，强调突出“以人为本”和“安全第一，预防为主”的思想，实现施工生产现场“安全事故零目标”，创文明施工现场。

第二章 工程概况
一、工程概况
1、工程所在位置及建设规模
刺猬河发源于门头沟区鲁家滩，自西北流向东南，于房山区良乡镇石羊村入小清河，上游青龙湖镇以北建有崇青水库。刺猬河总流域面积173.20km2，其中崇青水库以上控制流域面积102.10km2；崇青水库至小清河段，区间流域面积71.10km2，长16.80km。
房山区刺猬河综合治理（二期）工程范围为京广铁路至六环路，长约3.44km，本标段是第二标段，工程范围从良官路桥至鲁村橡胶坝，长1440m。现状河道横断面形式为梯形断面，河底宽30m，上开口宽50m，两岸筑有堤防，堤顶宽3m。
主要建设内容：疏挖河道3.44km，两岸河坡防护、堤防填筑、巡河路总长4.80 km，改建橡胶坝和跨河桥各1座，新建穿堤雨水口10个；同步实施生态绿化及景观工程、照明工程等。
2、设计标准
2.1、工程等级
工程防护对象为Ⅲ，堤防级别为2级；橡胶坝级别为3级；交通桥设计汽车荷载级别为公路Ⅱ级。
2.2洪水标准
防洪排水标准按50年一遇洪水设计，利用堤防超高能防御100年一遇洪水；
20年一遇规划洪水位基本不淹没城市主要雨水管（涵）出口内顶；
橡胶坝按20年一遇洪水设计，50年一遇洪水校核；
交通桥按50年一遇洪水设计。
2.3、地震设防烈度
区域地震基本烈度为8度，地震动峰值加速度0.20g。本工程按设计烈度8度设防。
2.4、景观标准
河道分段形成观赏水面或较宽阔绿地景观，桥闸等建筑物与周围环境协调，并成为河道景观带上的亮点，有条件的河段，结合绿化带适当建设较为集中的景区。
2.5、生态标准
生态治河，恢复生物的多样性。
3、合同项目和工作范围
施工按照合同条款、技术规范和图纸的要求，完成上述房山区刺猬河综合治理二期工程（良官路桥～鲁村橡胶坝段，河道桩号4+260～5+700）的土建和设备采购及安装工作和必需的一切辅助工作，修复缺陷，并在完工后按监理的要求提供竣工资料，维护上述工程至缺陷责任期结束。
本标段工程包括：河道治理长度为1440m，对河道进行挖深、展宽、清淤，以生态方式进行河坡护砌；新建巡河路1740m；改建现状雨水口4座、景观工程。
主要工程内容如下：
3.1、河道工程
本标段河道治理长度为1440m（河道桩号4+260～5+700），设计河底宽80m，上口宽104m，采用复式断面即“主槽与浅水湾”相结合的断面型式。主要工作内容有河道进行挖深、展宽、清淤，填筑堤防。迎水岸坡采用贴坡浆砌石挡土墙、土工格栅石笼、干砌石、生态袋及天然麻网椰纤毯植草相结合的防护方式进行防护。
3.2、巡河路工程
两侧堤防顶宽为6m，巡河路面宽5m，背河侧堤顶留1m宽路肩。巡河路采用透水砖路面，两侧设有路缘石。路面结构自上而下为：透水砖厚0.08m、细石无砂砼结合层0.04m、大孔无砂砼基层0.20m、开级配碎石厚0.20m。路两侧设砼道牙，尺寸为0.495×0.3×0.12m，基底土夯实。
3.3、雨水口工程
改建现状4座雨水口工程。新建雨水口采用水平管出坡，在满足构造要求的基础上对翼墙进行景观美化处理，加设浆砌石消力池。
2、水文气象和工程地质
2.1、水文气象
刺猬河位于房山区，该地区属暖温带半湿润大陆性气候，四季分明。冬季盛行西北风，寒冷干燥，夏季盛行偏南风，炎热多雨，春季干旱少雨。因受大陆季风和地形、地势影响，降水量在年际间和地区间分布不均，该地区多年平均（1956～2000年）降水量590.5mm，其中汛期6～～9月降雨量约占全年的80%以上，年最大降水量为1069.2mm（1956年），年最小降水量为316.2mm（1965年）。
区内各地温度变化较大，平原地区年均气温11.6℃，山区平均气温10.8℃，全年中冬季1月平均气温最低为-5.0℃，夏季7月平均气温最高为25.9℃，极端最高气温达43.5℃（1961年），极端最低气温-26℃（1966年）；该流域多年平均（1980～2000年）水面蒸发量约为1000mm；多年平均风速为2.56m/s，多年平均相对湿度为59%，最大冻土深度为81cm。
洪峰流量采用崇青水库下泄洪水与水库下游区间洪水考虑洪水传播时间后按时程叠加的方法计算，20年、50年、100年一遇洪峰流量分别为302 m3/s、454 m3/s、510 m3/s。
2.2、 工程地质
本工程两岸地势平缓、广阔，为冲洪积堆积地形，两岸阶地分布不明显。地面高程33.45～42.79m，河底高程33.29～38.64m，地势由西北向东南逐渐降低。
根据区域资料及搜集的钻孔资料揭露，场区15m深度内主要被第四系冲洪积地层，除地表约1.5m厚的人工填土外，其余为粘性土和砂。各土层描述如下：
①素填土：黄褐色，稍湿，以低液限粉土为主，含少量砖渣、灰渣及植物根。分布于河道两岸地表，层底高程35.17～39.22m，厚度0.5～～3.4m。
②低液限粘土：黄褐色，湿。含云母、氧化铁。层底高程30.87～35.56m，厚度2.0～4.6m。夹低液限粉土透镜体。
②1低液限粉土：黄褐色，湿。含云母、氧化铁。最大厚度2.4m。
③低液限粉土：褐黄色，湿。含云母、氧化铁等。层底高程24.4～32.46m，层厚3.1～9.5m。夹低液限粘土和粉土质砂透镜体。
③1低液限粘土：褐黄色，湿。含云母、氧化铁。厚度1.6～2.45m。
③2粉土质砂：褐黄色，湿～饱和，含云母、石英、长石。最大厚度3.6m。
④粉土质砂：褐黄色，饱和，含云母、石英、长石。层底高程21.97～29.36m，厚度0.4～1.8m，局部未揭穿。夹低液限粉土、圆砾透镜体。
④1低液限粉土：褐黄色，湿。含云母、氧化铁等。最大层厚0.9m。
④2圆砾：杂色，饱和，亚圆形，含卵石，最大粒径8～10cm，级配较好，中粗砂冲填。层厚0.9～1.4m。
⑤低液限粘土：褐黄色，湿。含云母、氧化铁。层顶高程21.97～29.36m，未揭穿，揭露最大厚度3.5m。
根据《中国季节性冻土标准冻深线图》圈定，场地标准冻土深度0.80m。地下水依靠大气降水、洪水期河水垂直入渗补给，在地下形成径流由北向南渗流排泄，其流向与刺猬河河道走向一致。根据钻探结果，河道段揭露地下水类型为上层滞水和潜水。潜水主要含水层为粉土质砂，埋深6.7～14.0m，潜水水位高程25.4～31.1m，潜水来源主要为大气降水补给，天然动态类型为入渗－径流、蒸发，一般6～9月份水位较高，其它月份水位相对较低，地下水总体流向为由西北流向东南。
3、对外交通条件
本段刺猬河与良官路、白杨东路相交，对外交通便利。现状河道两岸堤顶均有土路，但土路狭窄，车辆通行困难。
4、施工工期
开工日期为：2009年 1月 10 日。
竣工日期为：2009年 11月 10 日。
其中：2009年5 月30日前具备防洪运用的条件。

5、主要工程量

序号
项目名称
单位
工程量
备注
1
一般项目
项
1

2
施工导流及水流控制
项
1

3
拆除工程

3.1
鲁村闸拆除
项
1

3.2
沿河小型建筑物拆除
项
1

4
河道工程

4.1
淤泥开挖
m3
12960

4.2
土方开挖
m3
325021.28

4.3
土方回填
m3
53965.73

4.4
Mu50浆砌石挡墙
m3
9849.62

4.5
干砌石护底
m3
384.00

4.6
Mu50浆砌石护底
m3
4590.40

4.7
PP透水管材
m
9384.00

4.8
土工布（300g/m2）
m2
9192.00

4.9
嵌缝浸油木板（厚2cm）
m2
960.14

4.10
反滤砂砾料
m3
3280.20

4.11
浆砌片石护底拆除
m3
4509.41

4.12
舒布洛克砖
m3
307.70

4.13
回填碎石
m3
237.00

4.14
生态袋
m2
3759.80

4.15
天然麻网椰纤毯
m2
5000.00

4.16
C10砼垫层
m3
298.7

4.17
现浇C20（F150）砼基础
m3
33.9

4.18
现浇C25（F150）钢筋砼板、梁、柱
m3
362.9

4.19
钢筋制安
m3
42.7

4.20
页岩砖基础
m3
22.7

5
巡河路工程

1740m
5.1
C35砼透水砖（400*200*80）
m3
696.00

5.2
C20无砂细石砼
m3
348.00

5.3
C20无砂大孔砼
m3
1740.00

5.4
级配碎石垫层
m3
1740.00

5.5
C30预制砼道牙（495*300*120）
m3
3480.00

5.6
限载设施
处
3.00

6
雨水口工程

6.1
土方开挖
m3
4706.04

6.2
土方回填
m3
3000.81

6.3
现浇C25（F150）顶板钢筋砼
m3
129.04

6.4
现浇C25（F150）底板钢筋砼
m3
136.97

6.5
现浇C25（F150）边墙钢筋砼
m3
72.94

6.6
现浇C25（F150）中隔墙钢筋砼
m3
18.20

6.7
钢筋制安
t
35.72

6.8
C10砼垫层
m3
32.26

6.9
C10砼管基
m3
27.54

6.10
预制钢筋砼管
m
27.00

6.11
Mu50浆砌石挡土墙
m3
279.54

6.12
Mu50浆砌石底板
m3
88.63

6.13
砂砾料垫层
m3
56.15

6.14
预制钢筋砼管拆除
m
2.00

6.15
钢筋砼拆除
m3
37.26

6.16
浆砌石拆除
m3
600.70

6.17
中心孔型橡胶止水带（厚8mm)
m
47.00

6.18
消力池部分

6.18.1
土方开挖
m3
467.17

6.18.2
土方回填
m3
149.50

6.18.3
Mu50浆砌石
m3
142.67

6.18.4
砂砾料垫层
m3
78.10

7
景观工程

7.1
伯仲之石
项
1

7.2
佳舆堪壤
项
1

7.3
仁之天下
项
1

8
电气设备采购与安装工程

8.1
电气设备采购
项
1

8.2
电气设备采购与安装工程
项
1

二、编制依据
本工程的施工组织设计编制依据：
1、招标文件。
2、现场勘察。
3、合同技术规范引用的标准和规程规范
3.1、《水利水电工程施工测量规范》SL52-93
3.2、《堤防工程施工规范》SL260-98
3.3、《水闸施工规范》SL27-91
3.4、《水利水电工程施工组织设计规范》SL303-2004
3.5、《硅酸盐水泥、普通硅酸盐水泥》GB175-1999
3.6、《水工混凝土砂石骨料试验规程》DL/T5151-2001
3.7、《混凝土拌和用水标准》JGJ63-89
3.8、《粉煤灰混凝土应用技术规范》GBJ146-90
3.9、《水工混凝土掺粉煤灰技术规范》DL/T5056-96
3.10、《用于水泥混凝土中的粉煤灰》GB1596-1991
3.11、《混凝土膨胀剂》JC476-2001
3.12、《混凝土强度检验评定标准》GB107-87
3.13、《水电水利工程模板施工规范》DL/T 5110-2000
3.14、《水工混凝土施工规范》DL/T5144-2001
3.15、《水工混凝土施工规范》SDJ207-82(其中模板部分已作废)
3.16、《水工混凝土试验规程》DL/T5150-2001
3.17、《水工混凝土水质分析试验规程》DL/T5152-2001
3.18、《水工混凝土外加剂技术规程》DI/T5100-1999
3.19、《普通混凝土配合比设计规程》JGJ55-2000
3.20、《混凝土结构工程施工质量验收规范》GB50204-2002
3.21、《热轧钢筋》GBl499-84
3.22、《水工混凝土钢筋施工规范》DL/T5169-2002
3.23、《砌体工程施工质量验收规范》GB50203-2002
3.24、《给水排水管道工程施工及验收规范》GB50268-97
3.25、《碳素结构钢》GB700-88
3.26、《低合金高强度结构钢》GB／T1591-94
3.27、《钢焊缝手工超声波探伤方法和探伤结果分级》GBll345-89
3.28、《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》GB985-88
3.29、《钢结构工程施工质量验收规范》GB50205-2001
3.30、《钢筋焊接及验收规范》JGJl8-2003
3.31、《钢熔化焊对接接头射线照相和质量分级》GB3323-87
3.32、《水工金属结构防腐蚀规范》SLl05-95
3.33、《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88
3.34、《建筑地基处理技术规范》JGJ 79-2002
3.35、《建筑地基基础工程施工质量验收规范》GB50202-2002
3.36、《建筑地面工程施工质量验收规范》GB50209-2002
3.37、《建筑给水排水设计规范》GB50015-2003
3.38、《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98
3.39、《建筑装饰装修工程质量验收规范》GB50210-2001
3.40、《通风与空调工程施工及验收规范》GB50243-2002
3.41、《建筑工程施工质量验收统一标准》GB50300-2001
3.42、《水利水电建设工程验收规程》SL223-1999
3.43、《土工试验规程》SL237-1999
3.44、《土工合成材料应用技术规范》GB50290-98
3.45、《土工合成材料测试规程》SL/T235-1999
3.46、《水利水电工程土工合成材料应用技术规范》SL/T225-98
3.47、《建筑工程冬期施工规程》JGJ104-97
3.48、《建筑工程施工质量验收统一标准》GB50300-2001
3.49、《水利水电工程施工质量评定规程》SL176-1996
3.50、《水电水利工程施工安全防护设施技术规范》DL 5162-2002
3.51、《建筑施工高处作业安全技术规范》JGB80-91
3.52、《建筑机械使用安全技术规范》JGB33-86
3.53、《施工现场临时用电安全技术规范》JGB46-88
3.54、《建筑施工安全检查技术规范》JGB59-99
3.55、《预防混凝土工程碱集料反应技术管理规定(试行)》京TY5-99
3.56、《堤防工程施工质量评定与验收规程》（试行）SL239-1999
3.57、《公路沥青路面施工技术规范》JTG F40-2004
3.58、《公路路面基层施工技术规范》JTJ 034-2000
3.59、《公路路基施工技术规范》JTJ 033-95
3.60、《水利水电工程钢闸门制造安装及验收规范》DL/T5018-2004
其它有关法律、法规、标准、规范、规程。
三、编制原则
1、保证安全的原则
严格执行国家、地区的法律、法规，认真执行有关安全生产的所有规定。按照技术可靠、措施得力、确保安全的原则确定施工方案。建立严格的安全保障体系，将各项安全措施落实到位，确保万无一失。
2、方案优化的原则
遵循建筑施工工艺及其技术规律，优化施工程序和方案，采用多种施工方案进行可行性、成本及技术比较，选择最佳的施工方案。
4、保证工期和质量的原则
严格按照招标文件中规定的开、竣工日期合理安排施工进度，在施工现场进行深入调查，尽可能预见影响工期的各个环节，并制定切实可行的解决办法，确保合同工期的如期实施。
在质量方面，制订严密的质量保证措施和建立完善的质量保证体系。严格执行企业经过认证的ISO9001质量手册和质量体系文件。成立QC小组对施工难题进行攻关，争创优质工程，树企业形象。

第三章 施工总平面布置
施工总体布置包括：生活、生产区临建、临时道路等。根据本工程的特点和现场勘察，将生活区建立河道北侧变压器厂东面,占地8000m2。
一、生活设施
1.1、临时房屋及公用设施
（1）、本工程在施工过程中将生活区布置在刺猬河北侧变压器厂东。根据工程要求，最高峰按照180人考虑。设置彩钢房3栋供管理人员居住、办公室1座、彩钢房10栋供民工居住，砖砌食堂1座、锅炉房1座、浴池1座、厕所2间，锅炉供应开水和淋浴。
（2）、为发包、监理、设计代表建立一栋40m2的彩钢房作为现场办公室，净空4m，长度10m，房内配备冷暖空调、电源、插座及一部电话、办公桌3个、座椅10个、文件柜3个、饮水机1台，安全帽10只。在办公室的旁边建二间砖房，其中一间为厕所，配备座便器和洗手喷盆。另一间为淋浴间，并配备淋浴设施。
（3）、为发包人、监理、设计代表建立一栋50m2的彩钢房作为现场办公室，该会议室用于生产例会和协调会，本会议室仅限于召开会议。
(4)、建一栋彩钢房20m2，用于样品存放和展示，配备陈列柜台和照明。
二、施工供水
1、临时用水量计算：
（1）、施工工程每班最高用水量q1（L/S）：
q1=K1∑Q1N1K2/8×3600
式中，K1——未预计的施工用水系数，取1.05；
Q1——每班计划完成的工程量；
N1——施工用水定额；
K2——现场施工用水不均衡系数，1.50
其中，考虑：
① 、砼自然养护，Q1N1=1201/40×300=9008
② 、砌石工程用水，Q1N1=15262/140×60=6541合计，∑Q1N1=15549
③ 、q1=1.15×15549×1.5/(8×3600) =0.9L/S
（2）、机械用水量q2（L/S）：
q2= K1∑Q2N2K3/8×3600
式中，Q2——同一种机械台班数；
N2——施工机械用水定额；
K3——施工机械用水不均衡系数，取2.00
其中，考虑：
① 、挖掘机拟采用4台，单斗产量1.0m3
Q2N2=1.0×300×4=1200
② 、木工场拟建1个
Q2N2=1×25=25
③ 、汽车24辆
Q2N2=24×700=16800
合计，∑Q2N2=18025
q2=1.15×18025×2/8/3600
=1.44L/S
（3）、施工现场生活用水量q3（L/S）：
q3= P1N3K4/t×8×3600
式中，P1——施工现场高峰昼夜人数，取180；
N3——施工现场生活用水定额，取60/人；
K4——施工机械用水不均衡系数，取2.00；
t ——每天工作班数，取1.5
q2=180×60×2/(1.5×8×3600)
=0.5L/S
（4）、生活区生活用水量q4（L/S）：
q4= P2N4K5/24×3600
式中，P2——生活区居住人数，取180；
N4——生活区昼夜全部生活用水定额，取120/人；
K5——社会区用水不均衡系数，取2.5
q4=180×120×2.5/24/3600
=0.63 L/S
（5）、消防用水量q5（L/S）：
q5=10 L/S
（6）、施工总用水量Q
因q1+ q2+ q3+ q4= L/S=3.47＜（q5=10 L/S），故施工总用水量为Q=10L/S
（7）、管径计算：
V取1.5m/s，供水管径d=（4 Q/(1000πv)）0.5
=（4×10/(3.14×1. 5×1000)）0.5=0.092m， 取100mm。
生产、生活用水：利用原有的变压器厂供水管网上铺设U-PVCφ100mm管道,进入生活区支管采用U-PVCφ50mm提供生产生活用水。
三、施工供电
根据现场用电负荷，向当地供电部门报装变压器。首先计算出各变压器的容量，计算如下：
1、施工现场用电设备及负荷
序号
设备名称
型号
数量
功率
总功率（kw ）
1
水泵
QW100
2
2
4
2
振捣棒
H50
6
2.2
13.2
3
砂浆搅拌机
325L
1
6
6
4
砼搅拌机
JS500
1
6
6
5
钢筋切断机
GL-40
1
7
7
6
钢筋弯曲机
GL4-14
1
2.8
2.8
7
钢筋调直机
GL7-40
1
9
9
8
压刨机

2
2
4
9
配料机
PLD800
1
10
10
10
电焊机
BX10-500
1
32
32
11
生活生产设施

40
施工用电计算：按用电高峰期计算
∑PC------- 134Kw
∑P3-------照明用电：按10%P考虑。
设cosφ=0.75，K1=0.6,考虑到各用电设备的同步系数，则
P总=1.24×0.6×1.1×134=109KW
根据计算，施工现场配备一台150KW的柴油发电机，作为备用电源。
3、现场用电线路：根据施工现场地形，从生活区架设输电线路和电缆，安装配电装置，沿线做好照明，做好管理和维护，保证生产生产用电。
四、施工交通
1、对外交通：本段刺猬河与良官路、白杨东路相交，对外交通便利。
2、对内交通：主要借用目前河道的左右岸堤作为主干道，在标段首末端（桩号4+260和5+700）、桩号4+856处共修建四条施工马道通向河底，马道宽6m,垫0.5m废旧渣土。
五、附属加工车间
1、钢筋加工车间
在厂区内修建一个钢筋加工厂，配备1台钢筋弯曲机、1台切断机和2台电焊机。
2、木材加工车间
在厂区内修建建一个木工加工厂，配备1台平刨和一台电锯。
3、机具修理间
为保证施工的顺利进行，需及时对机械设备进行修理。在各施工生产区内搭设磷镁土活动房作为修理间，保证机具的完好率
4、预制砼构件加工车间
现场设置砼构件加工车间，配备相应的设备。
六、施工通信
为便于与各有关部门的内外联系，保证施工现场通讯畅通，及时应对突发事件，生活区报装4部固定电话，其中3部为业主监理设计专用。为便于工地现场的管理，现场施工及主要管理人员配备小功率对讲机和手机。
七、砼生产系统
本工程所用砼全部采用商砼。在生活区布置一处搅拌站，主要用途为：砂浆搅拌。站内设置1台JS500强制式搅拌机和1台PLD800配料机，，使用1台ZL30装载机上料，搅拌机采用磷镁土板维护保温。站内设置骨料和水泥的存料场，用水箱供水。
八、消防设施
在生活区配备消防设施，使用合格产品，按消防规定配备水泵、灭火器、消火栓、消防水龙带和水枪、消防用铁锹、水桶等，布置在交通方便的地方，并制作明显的标志牌标明其具体位置，由专职安全员进行维护管理，定期对消防系统的灵敏性及安全性进行抽验，确保其能够正常使用。
九、医疗保健
项目部买部分常用药品供平时使用，并且施工区距良乡医院较近，工地现场配备一辆工程车，随时对患病人员送医院做急诊处理。
具体见《施工总平面布置示意图》、《生活、生产区平面布置示意图》

第四章 进度计划及工期
一、施工工期总体安排
1、安排原则：面对现实，实事求是；安全第一，确保工期；优质高效，经济实用。
2、总体安排：
2.1、本工程合同规定：开工日期2009年1月10日，竣工日期2009年11月10日，历时10个月，总工期305天。
2.2、2009年5月30日前具备防洪运用条件。
3、作业区划分：
根据招标文件要求工期，将工程分为四个大施工区
第一施工区：左岸桩号4+260～4+856.28。
第二施工区：右岸桩号4+260～4+856.28。
第三施工区：左岸桩号4+856.28～5+700。
第四施工区：右岸桩号4+856.28～5+700。
二、分项控制工期
1、施工临建： 2009年1月10日—2004年1月20日，历时11天。
2、施工导流及水流控制：2009年1月21日—2004年5月30日，历时141天。
3、拆除工程： 2009年1月21日—2009年2月10日，历时21天。
4、河道工程： 2009年1月21日—2009年5月30日，历时130天。
5、巡河路工程：2009年6月1日—2009年9月20日，历时112天。
6、雨水口工程：2009年2月1日—2009年4月30日，历时89天。
7、景观工程： 2009年5月1日—2009年9月20日，历时143天。
8、电气设备采购与安装工程：2009年9月1日—2009年11月8日，历时69天。
9、竣工验收：2009年11月9日—2009年11月10日，历时2天。
三、总形象进度示意图
根据总进度安排，本工程高峰期人数为180人，平均日用工116人，工程总用工量为35370个工日。
施工中将严格按施工进度计划制定出切实可行的劳动力进场计划，合理安排人员的使用，力争劳动力使用均衡。具体见《施工进度计划表》、《劳动力计划表》。
四、主要任务划分
1、钢筋加工在钢筋加工厂集中完成。
2、模板加工及安装由架子工专业队、木工专业队配合完成。
3、砼浇筑由砼专业队完成。
4、土方开挖和填筑工程由专业土方队完成。
5、景观工程由景观队伍完成。
6、电气工程由电气专业队伍完成。
五、主要施工机械进场计划
根据施工进度计划，合理安排各种机械设备的进场，力争做到设备资源的均衡使用。
具体见《主要施工机械进场计划表》。
六、主要材料计划
根据施工进度计划，制定出全部工程的主要材料需求计划及每月的各种主要材料需用量，在保证材料供应的前提下尽量做到减少材料库存。
具体见《主要材料需用量计划表》。
七、施工组织管理
项目经理部设置
在本工程中实行项目经理负责制，项目经理部由项目经理1名、项目副经理1名、项目总工程师1名，技术负责人两名组成。下设职能班组和生产班组。具体见《施工组织机构图》。

第五章 主要施工方案和技术措施
第一节 施工准备
本工程在开工前做好各项准备工作，为工程顺利的进行提供各种准备。
第二节 施工导流及水流控制工程
本工程经过现场勘察，在施工期间对刺猬河上游河道断水，施工期间无上游来水，仅有施工期下的雨水，及排水口出来的水，为此不修筑河道全线的导流围堰。
一、现河道施工两侧共计有4个雨水口常年向河道内排水，雨水口出口设置集水坑、纵向河底设排水沟，将水按照一定的纵坡从排水沟排向下游。
二、基础若遇到雨水或地下水时，设置排水基坑，配备4#水泵排水，将水导入排水沟，使建筑物基础和河底免受水冲刷和侵蚀破坏。
三、为防止上游来水，在上游设一道横向围堰。

第三节 拆除工程
一、工作内容：
拆除工程主要工作内容包括：鲁村闸拆除、全部或局部拆除、暂存或运弃所有指定或不允许保留的河底衬砌、原护岸、排水管道、混凝土、浆砌块石、及其它影响施工而需拆除的障碍物。
二、一般要求
1、根据按照设计文件和监理指示，完成工程的拆除、场地清理、排水、设备的配置和维修、工程质量的检验和验收等工作，以及提供为完成上述拆除工程所需的全部人工、材料、施工设备和辅助设施等。
2、负责移栽施工区域内现有的落叶乔木和常绿乔木，经监理确定后将乔木移栽到监理指定的地点。
2、在各单项工程拆除、凿除后，报请监理与设计代表检查验收合格后，方可进行下一工序施工。
4、将拆除下来的弃渣运送到指定位置堆放，不随意乱弃。
5、在拆除过程中，谨慎施工，以避免损坏相邻保留部位，否则造成损失由承担。
6、在拆除过程中采取有效措施，确保工程和人员安全。
三、拆除施工
1、无需保留的地面实物如树墩、树根、植被及其它高于地面的障碍物，都予以清理、掘除、运弃。
2、乔木移栽按照起苗前准备、起苗、吊装、运输、种植、养护几个工序进行，保证移栽后的乔木仍存活。
3、施工所拆除的木料、管件、金属、设备等其他有剩余价值的物料均归发包人所有。负责收集整理，未交还业主前整齐堆放在指定地点，并妥善看管，以免损坏或遗失。
4、拆除下的弃渣，运至发包人指定的地点堆放，并掩埋于地表1m以下。
5、负责保护本工程保留部分的护坡及护底。现状护坡拆除后不需开挖的地表须将其表面杂物清理干净。
6、施工期间，随时监测临近的建筑物或其他构造物的情况，如有倾斜、沉陷、龟裂或其他不正常现象时，立即停工，疏散、隔离非工作人员，并尽快采用有效方法予以加固、支撑或采取其他必要措施待建筑物恢复稳定后方可继续施工，以免造成损害。
四、 质量检查与验收
拆除工程完成后，会同监理进行以下项目的检查和验收。
(1)、建筑物拆除前的原状资料；
(2)、取样检测基础土的物理力学性质指标，检测基础土的扰动深度；
(3)、基础面无积水或流水；
(4)、施工质量检查和检测记录；
(5)、质量缺陷修补及质量事故处理报告；
(6)、监理指示提交的其它完工资料。
第四节 土方开挖工程
土方开挖工作内容包括：准备工作、表层杂物及垃圾清理、地下管线的探挖和看护、降低地下水所采取的措施、淤泥和除用于回填的土方混合开挖、运输、弃土场堆存平整及植被恢复措施、边坡的维护、加固、开挖工作面的平整、测量。施工时将表层淤泥与下部土方混合后，装载运送至符合环境保护和水土保持要求的地点。
一、工作内容
开挖工作内容包括：准备工作、场地清理、淤泥和土方混合开挖、运输、弃土场堆存平整及所有必要的水土保持和环境保护措施、边坡的维护、加固、开挖工作的平整、测量、完工验收前的维护以及质量检查与验收等所需的人工、材料及使用设备和辅助设施等。土方开挖工作施工时将表层淤泥与下部土方混合后，主要用于绿化、园林用土，选择的弃土场保证弃土后对当地环境不会产生不利的影响。
二、测量
土方明挖之前先进行纵横断面测量，间距50米一个，从标首开始量距，沿河道每隔50米钉一木桩（里程桩），遇地形变化的地方增设木桩，用红漆在木桩侧面标上桩号。在监理同意的情况下与其测量人员联合进行断面测量，测量成果双方签字。
由横断面开挖图计算出控制桩开挖线的水平距离，用经纬仪和钢尺量距，钉开挖线桩，用白灰撒出开挖线。
采用人工配合挖掘机施工。为了防止地基扰动、保证高程及位置的准确，机械开挖至设计基底高程以上20cm，由测量人员将水准仪放入基坑，进行高程监测，人工跟进找平。开挖完毕后及时测出基槽实际的剖面地形资料。
三、土方开挖
1、准备工作
（1）、熟悉招标文件内容，勘察现场。根据所得的资料进行土方开挖前的技术交底工作。在开挖工作前，以书面形式报监理审批。妥善制定安全措施，在危险地带设立明显的标志。
（2）、土方开挖前应对开挖段土质、地下水位、地下构筑物、沟槽附近的地上建筑物、树木、输电、通讯杆线、地下管线等进行调查和保护对已建地下管道交叉的位置，进行探挖，当确认已建地下管道位置后，应设明显标识，标明管道种类、管径、高程等。对于重要地下建筑物专人看护，发现未知管线第一时间保护现场，立即报告监理，待商定保护措施后，恢复施工。
2、施工机械的选择
根据招标文件的工程量清单所示，本标段内河道土方开挖总量为35万m3，土方回填6万m3。将河道开挖分为四段，每段分别采用一台挖掘机配6台自卸汽车。
3、开挖方法
3.1、施工道本标段分4个工作面同时施工，每个施工段设1条马道，以便机械车辆进入河底，4条马道的位置为：桩号4+260和5+700各一条，在桩号4+856处，分别向上下游建一马道，在利用原有的大堤作为两条主要施工路。
3.2开挖顺序：根据工程进度，本工程土方开挖分四个工作面同时进行。第一段左岸（4+260—4+856）采用一台挖掘机配备6台自卸汽车由上游向下游进行。第二段右岸（4+260—4+856）采用一台挖掘机配备6台自卸汽车由上游向下游进行。第三段左岸（4+856—5+700）采用一台挖掘机配备6台自卸汽车由下游向上游进行。第四段右岸（4+856—5+700）采用一台挖掘机配备6台自卸汽车由下游向上游进行。
开挖时先进行河底淤泥清运。从四个段设置马道从原有的大堤修施工道路进行淤泥与土方的混填清运，步步为营。不进行原有大堤的拆除，以有利于施工道路承受荷载，待本施工段淤泥土方清除完毕，开挖至设计开挖线，最后清运大堤土方。
3.3、雨水口在淤泥土方清运时遇到就进行开挖，尽早进行施工，以防止延误工期。
3.4、开挖线按设计图纸控制，遇有变更，则按变更作法，在开挖前进行图纸汇审，做好技术交底。
3.5、结合本标回填土的工程量，土方开挖进行适当的土方平衡。
3.6、土方外弃为本工程的难点之一，在施工前联系好当地有关主管部门，取得城管监察、环卫部门的配合，以保证工程进度。
3.7、土方外运过程中使用封闭式运输车，防止遗洒，保护环境。
3.8、在开挖中如遇有文物，及时报告有关部门，并对现场及文物进行保护。
4、土方开挖
4.1、垃圾清运
采用挖掘机及自卸汽车配合人工对开挖区域内的垃圾进行清除，按监理的指示，将施工范围内的垃圾清理、收集后，委托环卫车辆运输至社会垃圾消纳场。
4.2、植被清理
(1)、清理开挖工程区域内的树根、杂草、废渣及监理指明的其它有碍物。
(2)、除监理另有指示外，主体工程施工场地地表的植被清理，延伸至离施工
