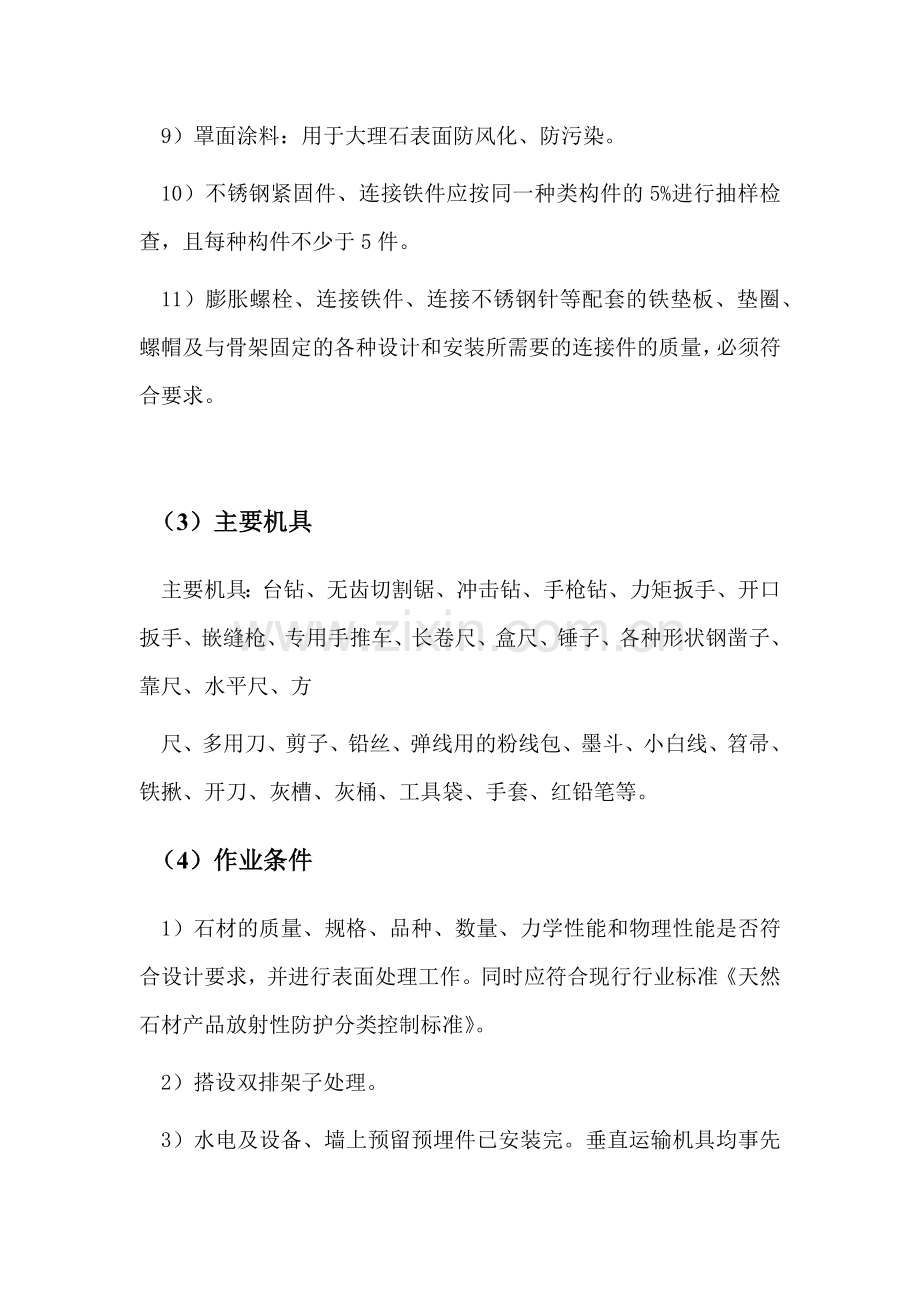

石材墙面干挂施工工艺 1、施工准备 （1）技术准备：编制室内、外墙面干挂石材饰面板装饰工程施工方案，并对工人进行书面技术及安全交底。 （2）材料准备1）石材：根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。花岗岩板材的弯曲强度应经法定检测机构检测确定。2）合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和耐老化性能。3）用于干挂石材挂件与石材间粘结固定，用双组份环氧型胶粘剂，按固化速度分为快固型（K）和普通型（P）4）中性硅酮耐候密封胶，应进行粘合力的试验和相容性试验。5）玻璃纤维网格布：石材的背衬材料。6）防水胶泥：用于密封连接件。7）防污胶条：用于石材边缘防止污染。8）嵌缝膏：用于嵌填石材接缝。9）罩面涂料：用于大理石表面防风化、防污染。10）不锈钢紧固件、连接铁件应按同一种类构件的5%进行抽样检查，且每种构件不少于5件。11）膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合要求。 （3）主要机具主要机具：台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状钢凿子、靠尺、水平尺、方尺、多用刀、剪子、铅丝、弹线用的粉线包、墨斗、小白线、笤帚、铁揪、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。 （4）作业条件1）石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求，并进行表面处理工作。同时应符合现行行业标准天然石材产品放射性防护分类控制标准。2）搭设双排架子处理。3）水电及设备、墙上预留预埋件已安装完。垂直运输机具均事先准备好。4）外门窗已安装完毕，安装质量符合要求。5）对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经质检部门鉴定合格后，方可组织班组施工。6）安装系统隐蔽项目已经验收。 2、关键质量要点 （1）材料的关键要求1）根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折、抗弯曲、抗拉及抗压强度，吸水率、耐冻融循环等性能。块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求，并进行表面处理工作。2）膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合国家现行有关标准的规定。3）饰面石材板的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，要有产品合格证。 （2）技术关键要求1）对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护。2）弹线必须准确，经复验后方可进行下道工序。固定的角钢和平钢板应安装牢固，并应符合设计要求，石材应用护理剂进行石材六面体防护处理。 （3）质量关键要求1）清理预做饰面石材的结构表面，施工前认真按照图纸尺寸，核对结构施工的实际情况，同时进行吊直、套方、找规矩，弹出垂直线、水平线，控制点要符合要求。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。2）与主体结构连接的预埋件应在结构施工时按设计要求埋设。预埋件应牢固，位置准确。应根据设计图纸进行复查。当设计无明确要求时，预埋件标高差不应大于10mm，位置差不应大于20mm。3）面层与基底应安装牢固；粘贴用料、干挂配件必须符合设计要求和国家现行有关标准的规定。4）石材表面平整、洁净；拼花正确、纹理清晰通顺，颜色均匀一致；非整板部位安排适宜，阴阳角处的板压向正确。5）缝格均匀，板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。 3、施工工艺 （1）工艺流程结构尺寸的检验 清理结松表面 结构上弹出垂直线 大角挂两竖直钢丝 临时固定上层墙板 孔插入膨胀螺栓 镶不锈钢固定件 镶顶层墙板 挂水平位置线 支底层板托架 放置底层板用其定位调节与临时固定 嵌板缝密封胶 饰面板刷二层罩面灌M20水泥浆 设排水管结构钻孔并插固定螺栓 镶不锈钢固定件 用胶粘剂灌下层墙板上孔 入连接钢针 胶粘剂灌入上层墙板的下孔内 （2）操作工艺1）工地收货：收货要设专人负责管理，要认真检查材料的规格、型号是否正确，与料单是否相符，发现石材颜色明显不一致的，要单独码放，以便退还给厂家，如有裂纹、缺棱掉角的，要修理后再用，严重的不得使用。还要注意石材堆放地要夯实，垫10cm*10cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放，防止粘在一起和倾斜。2）石材表面处理：石材表面充分干燥（含水率应小于8%）后，用石材护理剂进行石材六面体防护处理，此工序必须在无污染的环境下进行，将石材平放于木方上，用羊毛刷蘸上防护剂，均匀涂刷于石材表面，涂刷必须到位，第一遍涂刷完间隔24h后用同样的方法涂刷第二遍石材防护剂，间隔48h后方可使用。3）石材准备：首先用比色法对石材的颜色进行挑选分类；安装在同一面的石材颜色应一致，并根据设计尺寸和图纸要求，将专用模具固定在台钻上，进行石材打孔，为保证位置准确垂直，要钉一个定型石材托架，使石板放在托架上，要打孔的小面与钻头垂直，使孔成型后准确无误，孔深为2223mm，孔径为78mm，钻头为56mm。随后在石材背面刷不饱和树脂胶，主要采用一布二胶的做法，布为无碱、无捻24目的玻璃丝布，石板在刷头遍胶前，先把编号写在石板上，并将石板上的浮灰及杂污清除干净，如锯锈、铁抹子，用钢丝刷、粗纱子将其除掉再刷胶，胶要随用随配，防止固化后造成浪费。要注意边角地方一定要刷好。特别是打孔部位是个薄弱区域，必须刷到。布要铺满，刷完头遍胶，在铺贴玻璃纤维网格布时要从一边用刷子赶平，铺平后再刷二遍胶，刷子沾胶不要过多，防止流到石材小面给嵌缝带来困难，出现质量问题。4）基层准备：清理预做饰面石材的结构表面，同时进行吊直、套方、找规矩，弹出垂直线水平线。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。5）挂线：按设计图纸要求，石材安装前要事先用经纬仪打出大角两个面的竖向控制线，最好弹在离大角20cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。竖向挂线宜用1.01.2的钢丝为好,下边沉铁随高度而定,一般40cm以下高度沉铁重量为810kg,上端挂在专用的挂线角钢架上,角钢架用膨胀螺栓固定在建筑大角的顶端,一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。并在控制线的上、下作出标记。6）支底层饰面板托架：把预先加工好的支托按上平线支在将要安装的底层石板上面。支托要支承牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向铺通长的50mm厚木板，木板上口要在同一水平面上，以保证石材上下面处在同一水平面上。7）在围护结构上打孔、下膨胀螺栓：在结构表面弹好水平线，按设计图纸及石材料钻孔位置，准确的弹在围护结构墙上并作好标记，然后按点打孔，打孔可使用冲击钻，上12.5的冲击钻头,打孔时先用尖錾子在预先弹好的点上凿上一个点,然后用钻打孔,孔深在60-80mm,若遇结构里的钢筋时,可以将孔位在水平方向移动或往上抬高,要连接铁件时利用可调余量调回。成孔要求与结构表面垂直，成孔后把孔内的灰粉用小勾勺掏出，安放膨胀螺栓，宜将本层所需的膨胀螺栓全部安装就位。8）上连接铁件：用设计规定的不锈钢螺栓固定角钢和平钢板。调整平钢板的位置，使平钢板的小孔正好与石板的插入孔对正，固定平钢板，用里矩扳子拧紧。9）底层石材安装：把侧面的连接铁件安好，便可把底层面板靠角上的一块就位。方法是用夹具暂时固定，先将石材侧孔抹胶，调整铁件，插固定钢针，调整面板固定。依次按顺序安装底层面板，待底层面板全部就位后，检查一下各板水平是否在一条线上，如有高低不平的要进行调整；低的可用木楔垫平；高的可轻轻适当退出点木楔，退出面板上口顺一条水平线上为止；先调整好面板的水平与垂直度，再检查板缝，板缝宽应按设计要求，板缝均匀，将板缝嵌紧被衬条，嵌缝高度要高于25cm。其后用1：2.5的用白水泥配制的砂浆,灌于底层面板内20cm高,砂浆表面上设排水管.10）石板上孔抹胶及插连接钢针：把1：1.5的白水泥环氧树脂倒入固化剂、促进剂，用小棒将配好的胶抹入孔中，再把长40mm的4连接钢针通过平板上的小孔插入直至面板孔，上钢针前检查其有无伤痕，长度是否满足要求，钢针安装要保证垂直。11）调整固定：面板暂时固定后，调整水平度，如板面上口不平，可在板底的一端下口的连接平钢板上垫一相应的双股铜丝垫，若铜丝粗，可用小锤砸扁，若高，可把另一端下口用以上方法垫一下。调整垂直度，并调整面板上口的不锈钢连接件的距墙空隙，直至面板垂直。12）顶部面板安装：顶部最后一层面板除了一般石材安装要求外，安装调整后，在结构与石板缝隙里吊一通长的20mm厚木条，木条上平为石板上口下去250mm，吊点可设在连接铁件上，可采用铅丝吊木条，木条吊好后，即在石板与墙面之间的空隙里塞放聚苯板，聚苯板条要略宽于空隙，以便填塞严实，防止灌浆时漏浆，造成蜂窝、孔洞等，灌浆至石板口下20mm作为压顶盖板之用。13）贴防污条、嵌缝：沿面板边缘贴防污条，应选用4cm左右的纸带型不干胶带，边沿要贴齐、贴严，在大理石板间缝隙处嵌弹性泡沫填充（棒）条，填充（棒）条也可用8mm厚的高连发泡片剪成10mm宽的条，填充（棒）条嵌好后离装修面5mm，最后在填充（棒）条外用嵌缝枪中把中性硅胶打入缝内，打胶时用力要均，走枪要稳而慢。如胶面不太平顺，可用不锈钢小勺刮平，小勺要随用随擦干净，嵌底层石板缝时，要注意不要堵塞流水管。根据石板颜色可在胶中加适量矿物质颜料。14）清理大理石、花岗石表面，刷罩面剂：把大理石、花岗石表面的防污条掀掉，用棉丝将石板擦净，若有胶或其他粘结牢固的杂物，可用开刀轻轻铲除，用棉丝醮丙酮擦至干净。在刷罩面剂的施工前，应掌握和了解天气趋势，阴雨天和4级以上风天不得施工，防止污染漆膜；冬、雨季可在避风条件好的室内操作，刷在板块面上。罩面剂按配合比在刷前半小时对好，注意区别底漆和棉漆，最好分阶段操作。配置罩面剂要搅匀，防止成膜时不匀，涂刷要用3in羊毛刷，沾漆不宜过多，防止流挂，尽量少回刷，以免有刷痕，要求无气泡、不陋刷，刷的平整要有光泽。15）石材施工的排版下料与石材防污：A、石材施工的排版下料本项工程有不少石材装饰面积，并且有浅色石材，例如国产白麻、水晶云石等，不论哪一种石材施工，首先要做提高环保、节约资源意识，减少石材资源的浪费。B、石材的防污处理在石材湿贴中是非常重要的环节，石材防污可在加工厂进行，也可以在货到工地后进行，石材防污要六四体防污。等第一遍防污液干好后再进行第二遍防污液涂刷。进行两次防污后的石材方可进行安装施工，安装时如再进行切割，其切割边必须再进行防污处理后才准予安装。石材防污的目的是防止石材汽碱退色、变色，特别地面石材，防止落地物的污染。C、认真核对现场实际尺寸，对照施工图要求，绘制石材下料排版图，将石材编号。特别是重点部位，例如：大堂、门厅等重要位置的石材,必须颜色、花纹一致。有了石材下料排版图，加工厂在加工时可以把好选材第一关。加工好的石材要进行编号，石材进场后，经验收合格，安装前先进行一次预排，在确认无误后再按顺序、按规范进行安装。 4、质量标准 （1）主控项目：1）饰面石材板的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，要有产品合格证。2）面层与基层应安装牢固；粘贴用料、干挂配件必须符合设计要求和在国家现行有关标准的规定，碳钢配件需要做防锈、防腐处理。焊接点应作防腐处理。、3）饰面板安装工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。后置埋件的现行拉拔强度必须符合设计要求。饰面板安装必须牢固。 （2）一般项目1）表面平整、洁净；拼花正确、纹理清晰通顺，颜色均匀一致；非整板部位安排适宜，阴阳角处的板压向正确。2）缝格均匀，板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。3）突出物周围的板采取整板套割，尺寸准确，边缘吻合整齐、平顺，墙裙、贴脸等上口平直。4）滴水线顺直，流水坡向正确、清晰美观。5）室内、外墙面干挂石材允许偏差见表项次项目允许偏差mm检验方法光面粗磨面1立面垂直室内22用2m托线板和尺量检查室外442表面平整2用2m托线板和塞尺检查3阳角方正23用20cm方尺和塞尺检查4接缝垂直23用5m小线和尺量检查5墙裙上口平直23用5m小线和量尺检查6接缝高低11用钢板短尺和塞尺检查7接缝宽度12用尺量检查 5、成品保护（1）要及时清擦干净残留在门窗框、玻璃和金属饰面板上的污物，如密封胶、手印、尘土、水等杂物，宜粘贴保护膜，预防污染、锈蚀。（2）认真贯彻合理施工顺序，少数工种的活应做在前面，防止破坏、污染外挂石材饰面板。（3）折改架子和上料时，严禁碰撞干挂石材饰面板。（4）外饰面完活后，易破损部分的棱角处要钉护角保护，其他工种操作时不得划伤面漆和碰坏石材。（5）在室外刷罩面剂未干燥前，严禁下渣土和翻架子脚手板等。（6）已完工的外挂石材应设专人看管，遇有损害成品的行为，应立即制止，并严肃处理。 6、安全环保措施（1）进入施工现场必须戴好安全帽，系好风紧口。（2）高空作业必须佩带安全带，上架子作业前必须检查脚手板搭放是否安全可靠，确认无误后方可上架进行作业。（3）施工现场临时用电线路必须按用电规范布设，严禁乱接乱拉，远距离电缆线不得随地乱拉，必须架空固定。（4）小型电动工具，必须安装“漏电保护”装置，使用时应经试运转合格后方可操作。（5）电器设备应有接地、接零保护，现场维护电工机具移动应先断电后移动，下班或使用完毕必须拉闸断电。（6）电源、电压须与电动机具的铭牌电压相符，电动机具移动应先断电后移动，下班或使用完毕必须拉闸断电。（7）施工时必须按施工现场安全技术交底施工。（8）施工现场严禁扬臣作业，清理打扫时必须洒少量水湿润后方可打扫，并注意对成品的保护，废料及垃圾必须及时清理干净，装袋运至指定堆放地点，堆放垃圾必须进行围档。（9）切割石材的临时用水，必须有完善的污水排放措施。（10）对施工中噪声大的机具，尽量安排在白天及夜晚10点 前操作，禁止噪声扰民。 7、质量记录（1）大理石、花岗石、紧固件、连接件等出厂合格证。国家有关环保检测报告。（2）本分项工程质量验评表。（3）三性试验报告单等。（4）设计图、计算书、设计更改文件等。（5）石材的冻融性试验记录。（6）后置埋件的拉拔实验记录。（7）埋件、固定件、支撑件等安装记录及隐蔽工程验收记录。 8、石材饰面容易出现的质量问题及预防措施（1）质量通病：接缝不平，板面纹理不顺，色泽不匀原因分析:A、对板材质量未进行严格挑选，安装前试拼不认真。B、基层处理不好，墙面偏差校大。C、施工操作不当，浇灌高度过高。预防措施:A、安装前先检查基层墙面垂直平整情况，偏差较大的应事先剔凿或修补，使基层面与石材表面的距离不得小于5。并将基层墙面清扫干净，浇水湿透。B、安装前应在基层弹线，在墙面上弹出中心线、水平能线，在地面上弹出石材面线，柱子应先测量出中心线与柱与柱之间的水平通线，并弹出墙表线。C、事先将有缺边掉角、裂缝和局部污染变色的石材板材挑出，完好的应进行套方检查，规格尺寸若有偏差，应磨边修正。D、安装前应进行试拼，对好颜色，调整花纹，使板与板之间上下左右纹理通顺，颜色协调，缝平直均匀，试拼后由上至下逐块编写镶贴顺序，然后对号入座。E、安装顺序是根据事先找好的中心线、水平通线和墙面进行试拼编号，然后在最下一行两头用块材找平找直。拉上横线，再从中间或一端开始安装，随时用拖线板靠直靠平保证板与板交接处四角平整。F、待石膏浆凝固后，用1：2.5水泥砂浆分层灌注，每次灌注必须不超过20，否则容易使石材膨胀外移，影响饰面平整。（2）质量通病：石材墙面开裂原因分析: A、除了石材的暗缝或其他隐伤等缺陷以及凿洞开槽外，受到结构沉降压缩外力后，由于外力超过块材软弱处的强度，导致石材墙面开裂B、石材板镶贴在外墙面或紧贴厨房、厕所、浴室等潮气圈套较大的房间时，安装粗糙，板缝灌浆不严，侵蚀气体或湿空气透入板缝，使边接件遭到锈蚀，产生膨胀，给石材一种向外的 推力C、石材镶贴墙面、柱面时，上、下空隙较小，结构受压变形，石材饰面受到垂直方向的压力。预防措施:A、在墙、柱等承重结构面上安装石材时，应待结构沉降稳定后进行，在石材顶部和底部留有一定的缝隙，以防止结构压缩饰面直接被压开裂。B、安装石材接缝处，缝隙应在0.51之间，嵌缝要严密，灌浆要饱满，块材不得有裂缝、缺棱掉角等缺陷，以防止腐蚀性气体和湿空气侵入，锈蚀紧固件，引起板面裂缝。C、采用107胶白水泥浆掺色修补，色浆的颜色应尽量做到与修补的石材表面接近。
