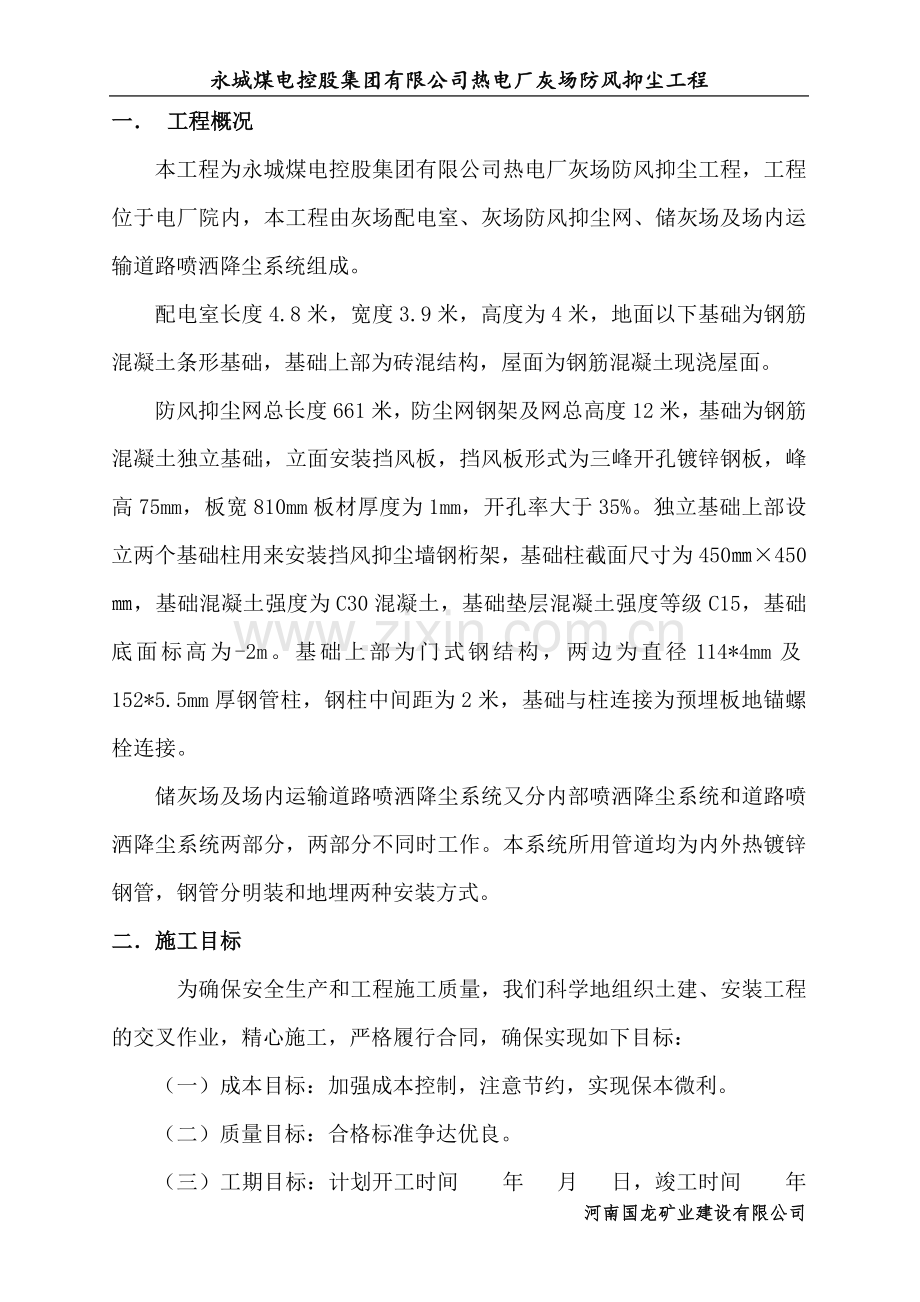

永城煤电控股集团有限公司热电厂灰场防风抑尘工程一 工程概况本工程为永城煤电控股集团有限公司热电厂灰场防风抑尘工程，工程位于电厂院内，本工程由灰场配电室、灰场防风抑尘网、储灰场及场内运输道路喷洒降尘系统组成。配电室长度4.8米，宽度3.9米，高度为4米，地面以下基础为钢筋混凝土条形基础，基础上部为砖混结构，屋面为钢筋混凝土现浇屋面。防风抑尘网总长度661米，防尘网钢架及网总高度12米，基础为钢筋混凝土独立基础，立面安装挡风板，挡风板形式为三峰开孔镀锌钢板，峰高75mm，板宽810mm板材厚度为1mm，开孔率大于35%。独立基础上部设立两个基础柱用来安装挡风抑尘墙钢桁架，基础柱截面尺寸为450450，基础混凝土强度为C30混凝土，基础垫层混凝土强度等级C15，基础底面标高为-2m。基础上部为门式钢结构，两边为直径114*4mm及152*5.5mm厚钢管柱，钢柱中间距为2米，基础与柱连接为预埋板地锚螺栓连接。储灰场及场内运输道路喷洒降尘系统又分内部喷洒降尘系统和道路喷洒降尘系统两部分，两部分不同时工作。本系统所用管道均为内外热镀锌钢管，钢管分明装和地埋两种安装方式。二施工目标 为确保安全生产和工程施工质量，我们科学地组织土建、安装工程的交叉作业，精心施工，严格履行合同，确保实现如下目标：（一）成本目标：加强成本控制，注意节约，实现保本微利。（二）质量目标：合格标准争达优良。（三）工期目标：计划开工时间 年 月 日，竣工时间 年月 日，工程历时 天。（四）安全施工目标：确保施工安全，做到无工伤、无事故，千人负伤率为0。（五）文明施工目标：确保文明施工，达到综合考评优良标准。三施工管理及部署（一）施工管理本工程按项目法组织施工，实行项目经理终身责任制。由施工过城郊选煤厂挡风抑尘墙同样工程的郑庆功任经理目负责人，梁心想任项目技术负责人。我项目部将该工程列为重点项目，组织精兵强将，高效善战人员组成项目管理班子，投入精良的施工装备，采用先进的工艺技术，建立完善的各种保证体系，充分发挥项目部的主观能动性。（二）施工部署为做到科学管理，均衡施工，保证工程质量和施工进度，我们根据现场实际情况，针对不同情况进行施工部署。（三）主要施工机械计划 主要施工机械计划表序号名 称规 格功率KW数量1砼搅拌机JD3501112砂浆搅拌机UJ325313切割机JT40-15.534电焊机BX3-500-238.645插入式振动棒ZX501.126打夯机HW-60317手提电钻2.568手推车109手提切割机310经纬仪DJ2-1111水准仪1四.施工准备（一）技术准备1.组织有关技术人员，全面熟悉图纸，领会设计意图，学习国家的规范，准备图纸会审。2.进行施工组织技术交底，完善三级交底制度，管理人员要熟悉本工程的施工方案和工艺流程以及质量目标等级，施工人员必须严格执行施工方案和工艺流程。3.质量安全组要组织有关人员进行安全教育和操作规程的培训，组织进行文明施工的教育，使他们掌握新技术、新工艺，增强安全意识及防范能力，确保文明施工。（二）施工用水、用电施工用电实行“三级配电、三级保护”。现场所有供水、供电均从甲方指定位置引出，水管沿地敷设，电缆树立线杆架设至现场配电盘，五.主要项目施工方法(一)测量工程1.测量原则（1）遵守先整体后局部和高精度控制低精度的工作程序。（2）要有严格审核制度。（3）一切定位、放线工作要经自检、互检合格后，方可申请主管部门验收。2.工程平面控制（1）控制点的选取土方开挖前，要作好工程测量控制，根据工程场地实际情况，采用主轴线控制法，测设和做好建筑位置控制桩。具体以轴线设置控制桩点，形成“+”型主轴线平面控制方案。控制点设在已有建筑物墙上或作地面控制桩。（2）控制点的定位以原有围墙边两头定出一直线为准用直接测法，进行设平面控制桩。经过闭合后达到要求精度，即为平面控制桩。并据此测量出建筑物各轴线。控制点测定后，在已有建筑物墙上的，应用红三角标记和注明轴线号。3.工程标高控制 施工测设时，应用精度为S32级水准仪。0.000以上标高引测，主要是沿结构外墙，边柱向上竖直进行。水准标高应由三处向上引测，以便相互校核。三处用钢尺向上引测投点后，把水准仪架设到施工层上，核测三点误差在3mm以内，在以引测点在施工独立基础柱上抄测标高弹出0.000米水平线。4.建筑竖向控制（1）方法 该工程垂直度（竖向）的控制采用经纬仪外控法中的延长轴线法进行，方法是将经纬仪安置在延长轴线的控制桩上，后视首层轴线后，抬起望远镜将轴线直接投测在施工钢立柱上。（2）投测中要点提前要对经纬仪的轴线关系进行严格的检校，观测时要精确整平水平度盘水准管，以减少竖向不垂直误差。轴线的延长桩点要准确，标志要准确，明显，并妥善保护好，必须以原始轴线位置为准，直接向施工地投测，避免造成误差积累。取正倒镜向上投测的平均位置，以抵消经纬仪的视准轴不垂直，横轴和不垂直视轴的误差影响。（二）基础工程 本工程采用机械开挖，人工辅助清理基底。基底标高为-1.9m，采用独立基础，因此用履带式反铲挖掘机，在停机面上一次开挖。为防止超挖和保持边坡坡度正确，机械开挖至接近坑底标高或边坡边界应预留10cm至20cm厚土层，用人工进行清底或修坡。坑底经设计、勘探、建设、监理、施工单位验槽合格，并办理相关签字手续，完善有关工程资料后方可进行下一工序的施工。（三）模板工程本工程施工采用木模板，在支设模板前，必须进行混凝土柱及独立基础的配板设计，具体配板设计必须严格按照国家现行规定进行。1.施工前的准备工作安装前，要做好模板的定位基准工作，其工作步骤是：（1）进行中心线和位置的放线：首先引测建筑物的边柱或墙轴线，并以该轴线起点，引出每条轴线。模板放线时，根据施工图用墨线弹出模板的内边线和中心线，墙模板弹出模板的内边线和外侧控制线，以便于模板安装和校正。（2）做好标高测量工作：用水准仪把建筑物水平标高根据实际标高要求，直接引测到模板安装位置。（3）进行找平工作：模板4承垫底部应预先找平，以保证模板位置正确，防止模板底部漏浆。常用找平方法是沿模板边线用1：3水泥砂浆找平。另外，在外墙、外柱部位继续安装模板前，要设置模板承垫条带，并校正其平直。（4）设置模板定位基准：采用钢筋定位，即根据构件断面尺寸，切割一定长度的钢筋或角钢头，点焊在主筋上，并按二排主筋的位置分档，以保证钢筋位置与模板位置的准确。2.模板的支设安装（1）基础模板制作安装安装顺序放线安侧模和端头板安支撑检查、校正验收混凝土垫层模板：侧板和端头板制成后， 应先在基础底弹出基础边线和中心线，再把侧板和端头板对准边线和中心线，用水平尺较正侧板顶面水平，经检测无误差后，用斜撑、水平撑及拉撑钉牢。最后校核基础模板几何尺寸及轴线位置。 独立基础：根据图纸尺寸制作侧模板， 支模顺序先安装侧模板，再用斜撑和水平撑钉稳撑牢；核对模板墨线及标高，配合绑扎钢筋及砂浆垫块，最后检查斜撑及拉杆是否稳固，校核基础模板几何尺寸、标高及轴线位置。（2）独立基础柱模板立模程序放线设置定位基准第一块模板安装就位安装支撑邻侧模板安装就位连接二块模板，安装第二块模板支撑安装第三、四块模板及支撑调直纠偏安装柱箍（基础柱）全面检查校正柱模群体固定清除模内杂物、封闭清扫口。3.模板的拆除、保管：（1）模板侧模应以能使混凝土表面及棱角不受损坏时方可拆除，底模应按混凝土结构工程施工及验收规范的有关规定执行。（2）模板拆除的顺序和方法，应按照配板设计的规定进行，遵循先支后拆，先拆承重部位，后拆非承重部位以及自上而下的原则。拆模时，严禁用大锤、撬杠等硬砸硬撬。（3）拆模时，操作人员应站在安全处，以免发生安全事故，待该块模板全部拆除后，方准将模板、配件、支架等运出堆放。（4）拆下的模板、配件等，严禁抛扔，要有人接应传接，按指定地点堆放，并做到及时清理、维修和涂刷好隔离剂，以备待用。（5）对暂不用的模板，板面应涂刷脱模剂，并按规格分类堆放。（6）模板宜存放在室内或棚内，板底支垫离地面100mm以上，两点距模板两端长度不大于模板长度的1/6。地面要有排水措施。（7）入库的配件，小件要装箱入袋子，大件要按规格分类整数成垛堆放。（四）钢筋工程钢筋采购应选择质量稳定、信誉好的分供方。所有购买钢筋的原厂材质证明必须齐全，钢筋进场后及时送试，按试验要求经检验合格后方可使用。钢筋原材堆放场按受检状态作好标识。钢筋加工钢筋加工前，翻样人员及时做好钢筋的加工翻样工作。所有加工严格按钢筋翻样图纸执行。钢筋加工的形状、尺寸必须符合设计要求。钢筋应平直，无局部曲折。加工后的钢筋需经自检、交接检，并办理预检手续。加工完的钢筋应按使用部位分别码放，并挂牌指明规格、形状、尺寸、使用部位。级钢筋采用调直机进行调直，级钢筋末端需要作180弯钩，其圆弧弯曲直径不应小于钢筋直径d的2.5倍，平直部分长度不应小于钢筋直径d的3倍。级钢筋末端90弯钩，其圆弧弯曲直径不应小于5d，平直段长度按照设计要求。箍筋采用封闭箍筋，末端作成135弯钩，其弯钩的内弧直径应大于受力钢筋直径，且不小于箍筋直径的2.5倍。弯钩平直部分为10d，长短一致并平行。钢筋的绑扎梁、板钢筋绑扎搭接位置：上部钢筋在跨中附近，下部钢筋在1/3跨处。接头间距各种接头位置及错开要求符合设计及标准图集03G101要求。钢筋锚固及搭接长度见下表框架结构纵向受拉钢筋的抗震锚固长度Lae 锚固长度 砼强度钢筋种类C25C30HPB235252724HRB335253430注：1、所有锚固长度均应Lae 250mm 2、HPB235钢筋（一级钢筋）两端必须加弯钩 纵向受拉钢筋抗震绑扎搭接长度Lle，注：1、当不同直径的钢筋搭接时，其中Lle与Ll值按较小的直径计算。2、在任何情况下Ll不得小于300mm。3、式中为搭接长度修正系数抗 震Lle=Lae纵向受拉钢筋搭接长度修正系数纵向钢筋搭接接头面积百分率%25501001.21.41.6板内的受力钢筋应距梁边50mm开始配置。坚持两次放线：在顶板模板支完后进行一次放线，根据放线调整竖向钢筋位置，顶板钢筋绑扎完成后再进行第二次放线，进一步核正竖向钢筋位置，准确无误后方可浇筑顶板混凝土钢筋保护层厚度的控制钢筋保护层厚度要求见下表构 件 类 别钢筋保护层基础承台下排筋50侧 面40基础40柱30施工缝位置钢筋定位，用卡茬木方放在两皮钢筋之间和下铁钢筋护层处。钢筋采用碎石板垫块或塑料垫块，需根据设计要求的不同钢筋保护层厚度进行配置。垫块位置须放置合理，呈梅花型布置。质量标准钢筋的品种和质量、焊条、焊剂的牌号和性能必须符合设计要求和有关标准的规定。钢筋规格形状、尺寸、数量、间距锚固长度、接头数量、保护层厚度必须符合设计要求、施工规范及图集的规定。钢筋焊接接头的机械性能必须符合现行钢筋焊接及验收规范的规定，焊条或焊剂应有质量合格证。钢筋的安装及预埋件的允许偏差执行相关国家及地方规范规定。（六）砼工程根据有关文件要求，本工程混凝土全部采用商品混凝土。混凝土的浇筑采用混凝土泵车泵送浇筑。混凝土强度等级见下表 部 位强度等级垫 层C15基础底板C30基础柱C30 原材质量要求水泥：符合GB175-1999硅酸盐水泥、普通硅酸盐水泥、GB1344-2002矿渣硅酸盐水泥、火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥的现行国家标准，并选用正规品牌的产品，复试合格后予以使用。石子：粒径531.5mm。要符合JGJ53-92普通混凝土用碎石或卵石质量标准及检验方法，含泥量不大于1%，针状和片状颗粒含量不大于15%.砂：中砂，符合JGJ52-92普通混凝土用砂质量标准及检验方法的现行标准，其含泥量不大于3%、细度模数：2.53.2。水采用自来水公司饮用水，符合JGJ63-89混凝土拌和用水标准规定和要求。凝土掺和料和外加剂要符合以下标准、规范及规程：混凝土外加剂GB8076-1997 用于水泥和混凝土中的粉煤灰GB1592-91 混凝土外加剂应用技术规范GB50119-2003 粉煤灰在混凝土和砂浆中应用技术规程JGJ28-86 混凝土掺和料和外加剂等均须选用绿色环保型、无污染、无毒害等并经权威检测机构检测的合格产品。外加剂带入混凝土氯离子含量0.020.20kg/m3。以上所有材料必须具备出厂合格证及检测报告，并经过复试合格后方可使用。混凝土配合比及质量要求砂、石的含水率，根据实际所用砂、石的具体情况在混凝土配合比中对水用量进行调整；加入粉煤灰掺合料时，必须经过试配确定，并应符合国家现行标准的有关规定。试验室要进行严格的混凝土配合比的试配，在系列试配的基础上优选混凝土配合比，以满足施工要求的混凝土技术指标和施工过程中的工作要求。混凝土的凝结时间通过外加剂来调整，根据当时的大气温度、混凝土施工要求等调整混凝土的初凝及终凝时间，保证混凝土浇灌不出现施工冷缝。混凝土坍落度：柱混凝土控制在16010mm，其他混凝土控制在12020mm；在钢筋密集的特殊部位，坍落度经监理单位同意认可后可适当调整。混凝土初凝时间：控制在3h左右。混凝土最大氯离子含量（相对水泥和矿物掺和料的用量）0.2%；混凝土浇筑及振捣柱混凝土浇筑前，应在底部先浇筑50厚同配合比减石子砂浆。柱混凝土应分层浇筑，浇筑层的厚度不大于振捣棒作用部分长度的1.25倍。振捣上一层时应插入下一层混凝土面50mm，以消除两层间的接缝，振捣棒插入间距控制在450（50型振捣棒）。混凝土自由倾落高度不得超过2m，浇筑超过2m的竖向结构混凝土时，应采用串筒或溜槽。各层顶板上与柱相邻处先做柱头部位高等级混凝土浇筑，然后再做梁和其余楼板普通混凝土浇筑，并控制好混凝土初凝时间，避免出现施工冷缝。梁、柱接头钢筋密集处，应换用小直径振捣棒进行振捣，以保证混凝土浇筑密实。浇筑混凝土应连续进行。吊送先远后近，如遇特殊情况，间歇时间超过初凝时间，按施工缝处理，混凝土浇筑过程中，要分批做塌落度试验。浇筑混凝土时应派专人经常观察模板、钢筋、预留孔洞、预埋件、插筋等部位的位移变形或堵塞情况，发现问题应立即停止浇筑并应在已浇筑的混凝土初凝前修整完毕。浇筑前应对模板适当浇水湿润，但不应存在明显积水。梁及柱模板的清扫口应在清除杂物及积水后再封闭。顶板混凝土浇筑时，重点对柱根部进行找平，防止烂根。柱混凝土浇筑前，应先浇筑50mm左右的同配比减石子砂浆。顶板混凝土浇筑时应搭设马道，严禁踩踏钢筋，尤其对于悬挑结构必须保证上部钢筋的位置。施工缝设置施工缝的处理：浇筑混凝土前，应剔净施工缝部位的浮浆及松动石子，清扫干净，用水湿润，但不得有明水。混凝土养护养护应在混凝土浇筑后12h内开始。 常温下混凝土表面抹平之后要覆盖塑料薄膜或浇水养护，养护要求是保持混凝土表面湿润，防止水份蒸发而开裂，养护时间不少于7d。质量标准混凝土取样、试件制作均应由施工和甲方单位共同签证认可。评定混凝土强度必须符合现行混凝土强度检验评定标准规定。混凝土应振捣密实，表面无锋窝，孔洞、露筋、缝隙、裂纹、夹渣等缺陷。（六）钢结构工程本工程基础上部为门式钢结构，两边为直径114*4mm及152*5.5mm厚钢管柱，钢柱中间距为2米，基础与柱连接为预埋板地锚螺栓连接。钢结构施工完毕后再在垂直侧面安装成品防尘网。施工工序 1.施工准备（1） 施工机具布置（2） 材料进场存放、验收 （3） 技术准备 2. 钢结构制作组装、检验（1） 钢材放样,下料,开孔（2） 切割、矫正成型（3） 边缘、端部和摩擦面加工（4） 钢结构构件组装、校正、检验 （5） 各构件第一遍防腐涂刷 4. 钢结构安装、检验（1） 基础检查 （2） 吊装前准备（3） 钢柱吊装校正 （4） 水平系杆等吊装校正（5） 其他钢构件安装校正、检验 5螺栓连接、检验（1） 普通螺栓连接 （2） 焊接检验 6钢结构防腐涂料涂装、检验（1）钢构件表面除锈（2）钢结构防腐涂料涂装、检验 7. 防尘网安装、检验 9. 扫尾与验收（1）工程扫尾、（2）交接验收、（3）拆除施工设七、施工方案 钢结构制作工艺流程图1流程图 制作工艺材料检验施工详图放样、切割零件校正制孔组装 不合格报告检查 合格焊接报告无损检验 不合格外形尺寸检验 合格报告报告清理、除锈、油漆验收（2）单榀门式钢柱安装工艺流程图检查设备、工具数量及完好情况构件运至施工现场准备工作构件分类检查配套高强度螺栓及摩擦面检查构件检查放线及验线（轴线、标高复核）按吊装顺序运至现场分类堆放钢柱标高处理及分中检查构件中心及标高检查安装钢柱、校正柱脚按设计要求焊接固定系杆等安装高强度螺栓初拧、终拧（或按设计要求进行焊接）二次灌浆安装防尘网2 施工准备l 根据工厂、工地现场的实际起重能力和运输条件，核对施工图中钢结构的分段是否满足要求；工厂和工地的工艺条件是否满足设计要求。根据设计文件进行构件详图设计，以便于加工制作和安装。并编制材料采购计划。l 钢结构的加工工艺方案，由制造单位根据施工图和合同对钢结构质量、工期的要求编制，并经公司的总工程师审核批准后实施。（2）材料的采购、存放l 本工程钢结构主材和附材全部采用Q235号钢制作，钢材采购的数量和品种应和订货合同相符，钢材的出厂质量证明书数据必须和钢材打印的记号一致。本工程采用手工电焊和高强度螺栓连接，焊接材料为J422型焊条，高强度螺栓连接。涂料，稀释剂等产品技术性能，颜色均应符号设计要求。l 钢构件应按结构的安装顺序分单元成套供应。钢构件存放场地应平整坚实，无积水。钢构件应按种类、型号、安装顺序分区存放。底层垫枕应有足够支承面，相同型号的钢构件叠放时，各层构件的支点应在同一垂直线上，并应防止构件被压坏和变形。焊接材料和螺栓涂料应建立专门仓库，库内应干燥、通风良好。（3）材料的验收l 钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证明书，必须符合设计要求和现行标准的规定。进场的原材料，必须有生产厂的质量证明书。l 钢材表面不许有结疤、裂纹、折叠和分层等缺陷；钢材端边或断口处不应有分层、夹渣。有上述缺陷的应另行堆放，以便研究处理。钢材表面的锈蚀深度，不超过其厚度负偏差值的1/2；并应符合国家标准规定的C级及以上。严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。l 钢结构工程的材料代用。由于个别钢材的品种、规格、性能等不能满足设计要求需要进行材料代用时，应经设计单位同意并答署代用文件，一般是以高强度材料代替低强度材料，以厚代薄。高强度螺栓连接副应进行扭矩系数复验。3钢结构构件制作、组装、检验（1）放样、号料l 熟悉施工图，并认真阅读技术要求及设计说明，并逐个核对图纸之间的尺寸和方向等。直接在板料和型钢上号料是，应检查号料尺寸是否正确。l 准备好做样板、样杆的材料，一般可采用薄钢板和小扁钢。l 号料前必须了解原材料的材质及规格，检查原材料的质量。不同规格、不同材质的零件应分布号料。并根据先大后小的原则依次号料。钢材如有较大的弯曲、凹凸不平时，应先进行矫正。尽量使相等宽度和长度的零件一起号料，需要拼接的同一种构件必须一起号料。钢板长度不够需要焊接拼接时，在接缝处必须注意焊缝的大小及形状，在焊接和矫正再划线。l 样板、样杆上应用油漆写明加工号、构件编号、规格，同时标注上孔直径、工作线、弯曲线等各种加工符号。l 放样和号料应预留收缩量及切割、铣刨需要的加工余量，尽可能节约材料。l 主要受力构件和需要弯曲的构件，在号料时应按照工艺规定的方向取料，弯曲的外侧不应有样冲点和伤痕缺陷。l 本次号料的剩余材料应进行余料标识，包括余料编号、规格、材质等，以便于再次使用。（2）切割 钢材下料常用的有氧割、机械切割（剪切、锯切、砂轮切割）等方法。氧割的工艺要求：l 大型工件的切割，应先从短边开始。l 在钢板上切割不同形状的工件时，应靠边靠角，合理布置，先割大件，后割小件；先割较复杂的，后割简单的；窄长条形板的切割，采用两长边同时切割的方法，以防止产生旁弯。l 机械切割的允许偏差 气割的允许偏差项目允许偏差项目允许偏差零件宽度、长度3.0零件宽度、长度3.0边缘缺棱1.0切割面平面度0.05t,但不大于2.0型钢端部垂直度2.0割纹深度0.3局部缺口深度1.0（3）制孔l 制孔通常采用钻孔和冲孔方法：钻孔是钢结构制造中普遍采用的方法，能用于几乎任何规格的钢板、型钢的孔加工；冲孔一般只用于较薄钢板和非圆孔加工。而且要求孔径一般不小于钢材的厚度。l 当螺栓孔的偏差超过允许值时，允许先采用与钢材材质相配备的焊条进行补焊孔洞后，重新制孔，但严禁采用钢块填塞方法处理。（6）摩擦面加工l 当采用高强度螺栓连接时，应对构件摩擦面进行加工处理。处理后的抗滑移系数应符合设计要求。l 高强度螺栓连接摩擦面的加工，可采用喷砂，抛丸和砂轮机打磨的方法（注：砂轮机打磨方向应与构件受力方向垂直，且打磨范围不得小于螺栓直径的4倍）。l 经处理的摩擦面应采取防油污和损伤保护措施。（7）构件组装一般规定l 组装钢柱等应平整牢固，以保证构件的组装精度。l 必须依据图纸、工艺和质量标准，并结合构件特点，提出相应的组装措施。l 应考虑焊接的可能性，焊接变形为最小，且便于矫正，以确定采取一次组装或多次组装，即先组装、焊接成若干个部件，并分别矫正焊接变形，再组装成构件。l 应考虑焊接收缩余量、焊后加工余量。l 对所有加工的零部件应检查其规格、尺寸、数量是否符合要求，所有零、部件应矫正，连接接触面及沿焊缝边缘3050范围内的铁锈、毛刺、油污、冰雪应清干净。l 凡隐蔽部位组装后，应经质检部确认合格后，才能进行焊接或外部隐蔽。组装出首批构件后，应经质检部全面检查确认合格后，方可继续组装。l 凡需拼接接料时，为减少焊接内应力，便于变形后的矫正，应先拼接、焊接、经检验、矫正合格后，再进行组装。l 应根据结构形式、焊接方法、焊接顺序等因素，确定合理的组装顺序，一般宜先主要零件，后次要零件，先中间后两端，先横向后纵向，先内部后外部，以减少变形。l 当采用夹具组装时，拆除夹具时，不得用锤击落，应用气割切除，才不至于损伤母材，对残留的焊疤、熔渣应修磨干净。（8）组装方法l 地样法 用1：1的比例在装配平台上放出构件实样，然后根据零件在实样上的位置，分别组装起来成为构件。此装配方法适用于桁架、构架等小批量结构组装。l 仿形复制装配法 先用地样法组装成单面（片）的结构，然后点焊牢固，将其翻身，作为复制胎模，在其上面装配另一单面的结构，往返两次组装。此装配方法适用横断面互为对称的桁架结构组装。l 立装 根据构件的特点和零件的稳定位置，选择自上而下或自下而上的装配。此法适用放置平稳、高度不大的结构或者大直径的园筒。l 卧装 将构件卧置进行的装配。适合于断面不大，但长度较长的细长构件。l 胎模装配法 将构件的零件用胎模定位在其装配位置上的组装方法。此装配方法适用于批量大、精度高的产品。l 钢材、钢铸件的品种、性能应符合现行国家产品标准和设计要求。进口钢材产品的质量应符合设计的合同规定标准的要求。检查数量：全数检查。检查方法：检查质量合格证明文件，中文标志及检验报告。l 钢材切割面或剪切面应无裂纹、夹渣、分层和大于1的缺棱。检查数量：全数检查。检查方法：观察或用放大镜及百分尺检查，有疑义时作渗透、磁粉或超声波探伤检查。l 气割或机械剪切的零件，需要进行边缘加工时，其刨削量不应小于2。检查数量：全数检查。检查方法：检查工艺报告和施工记录。4钢结构焊接、检验（手工电弧焊）l 对接要求焊件坡口形式要考虑在施焊和坡口加工可能的条件下，尽量减少焊接变形，节省焊材，提高劳动生产率，降低成本。一般主要根据板厚选择。不同板厚及宽度的材料对接时，应作平缓过渡：不同板厚的板材或管材对接接头受拉时，其允许厚度偏差值应符合表中规定；不同宽度的材料对接时，应根据工厂及工地条件采用热切割、机械加工或砂轮打磨的方法使之平缓过渡，其连接处最大允许坡度值为1：2.5。不同板厚的钢材对接允许厚度偏差（）较薄板厚度t159101212允许厚度偏差t1-t2234（2）施工工艺l 工艺流程清理焊接部位检查构件组装、加工及定位焊按工艺文件要求调整焊接工艺参数按工艺文件要求进行焊前预热、焊后保温及消除应力处理按合理焊接顺序进行焊接焊毕自检、交检 工作结束，关闭电源，清理现场l 焊接工艺焊条直径选择焊件厚度（）2234661212焊条直径（）1.62.53.23.244546焊接电流选择焊件厚度（）1.62.02.53.2456焊条电流（）2540406050801001301602102002702603001） 焊角焊缝时，电流要大些；打底焊时，特别是焊接单面焊双面成型时，使用的焊接电流要小；填充焊时，通常用教大的焊接电流；盖面焊时，为防止咬边和获得较美观的焊缝，使用的电流要小些。碱性焊条选用的焊接电流比酸性焊条小10%左右，不锈钢焊条比碳钢焊条选用电流小20%左右。焊接电流初步选定后，要通过试焊调整。电弧电压主要取决于弧长。电弧长，则电压高；反之则低（短弧指弧长为焊条直径的0.51.0倍）。焊接工艺参数的选择，应在保证焊接质量条件下，采用大直径焊条和大电流焊接，以提高生产率。坡口底层焊道宜采用不大于4.0的焊条，底层根部焊道的最小尺寸应适宜，以防裂纹。在承受动载荷情况下，焊接接头的焊缝余高应趋于零，在其他工作条件下，可在03选。焊缝在焊接接头每边的覆盖宽度一般为24。2） 施焊前，焊工应检查焊接部位的组装和表面清理的质量，如不符合要求，应修磨补焊合格后方能施焊。坡口组装间隙超过允许偏差规定时，可在坡口单侧或两侧堆焊、修磨使其符合要求，但坡口间隙超过较薄板厚度2倍或大于20是时，不应用堆焊方法。3） T型、十字型、角接接头和对接接头主焊缝两端，必须配置引弧板引出板，其材质应和被焊母材相同，坡口形式应与被焊焊缝相同，禁止使用其他材质的材料充当引弧板引出板。手工电弧焊焊缝引出长度应大于25。其引弧板引出板宽度应大于50，长度宜为板厚的1.5倍且不小于30，厚度应不小于6。4） 焊接完成后，应用火焰切割去除引弧板引出板，并修磨平整。不得用锤击落引弧板引出板。不应在焊缝以外的母材上打火引弧。5） 定位焊必须由持相应合格证的焊工施焊，所用焊接材料应与正式施焊相当，定位焊焊缝应与最终焊缝有相同的质量要求。钢衬垫的定位焊宜在接头坡口内焊接，定位焊焊缝厚度不宜超过设计厚度的2/3，定位焊缝长度宜大于40，间距500600，并应填满弧坑。定位焊预热温度应高于正式施焊预热温度。当定位焊焊缝上有气孔或裂纹时，必须清除后重焊。6） 对于非密闭的隐蔽部位，应按施工图的要求进行涂层处理后，方可进行组装；对刨平顶紧的部位，必须经质检部检验合格后才能施焊。在组装好的构件上施焊，应严格按焊接工艺规定的参数以及焊接顺序进行，以控制焊后变形。（3）焊接检验l 焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。检查数量：全数检查。检查方法：检查焊接材料的质量合格证明文件，中文标志及检验报告。l 重要钢结构采用的焊接材料应进行抽样复验、复验结果应符合现行国家产品标准和设计要求。检查数量：全数检查。检查方法：检查复验报告。l 焊工必须经考试合格并取得合格证书。持证焊工必须在考试合格项目认可的范围内施焊。检查数量：全数检查。检查方法：检查焊工合格证书及其认可范围、有效期。l 施工单位对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，并根据评定报告确定焊接工艺。检查数量：全数检查。检查方法：检查焊接工艺评定报告。l T型、十字型、角接接头等要求熔透的对接和角接组合焊缝，其焊脚尺寸不得小于1/4的板厚；设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝的焊脚尺寸为1/2的板厚，且不应大于10。焊脚的允许偏差为04。检查数量：资料全数检查；同类焊缝抽查10%，且不应少于3条。检查方法：观察检查，用焊缝量规抽查测量。（4）成品保护l 构件焊接后的变形，应进行成品矫正，成品矫正一般采用热矫正，加热温度不宜大于650。凡构件上的焊瘤、飞溅、毛刺、焊疤等均应清除干净。零、部件采用机械矫正法矫正，一般采用压力机进行。l 根据装配工序对构件用钢印将构件代号打入构件翼缘上，距边缘500范围内。构件编号必须按图纸要求编号进行标识，编号要清晰、位置要明显。应在构件钢印代号的附近，在构件上挂上铁牌，铁牌上用钢印打号来表明构件编号。用红色油漆标注中心线标记并打钢印。l 钢结构制作完成后，应按施工图的规定及规范进行验收。在工厂内制作完毕后，根据合同规定或业主的安排，有监理验收。验收合格后方可安排运输至现场，验收要填写记录报告。5钢结构安装、检验（1）基础检查l 钢结构安装前应对建筑物的定位轴线、基础轴线和标高、地脚螺栓规格和位置等进行复查，并应进行基础检验和办理交接验收。如地脚螺栓需复核每个螺栓的轴线、标高，对超出规范要求的，必须采取相应的补救措施。如加大柱底板尺寸，在柱底板上按实际螺栓位置重新钻孔等。l 当基础工程分批进行交接时，每次交接验收不少于一个能形成空间钢度的安装单元的柱基基础，并应符合下列规定：基础混凝土强度达到设计要求；基础周围回填夯实完毕；基础的轴线标志和标高及基准点准确、齐全；基础顶面应平整，二次浇灌处的基础表面应凿毛、地脚螺栓应完好无损。l 将柱子就位轴线弹测在柱基表面。l 对柱基标高进行找平。混凝土柱基标高浇筑一般预留5060（与钢柱底设计标高相比），在安装是用钢垫板或提前采用坐浆承板找平。当采用钢垫板做支撑板时，钢垫板的面积应根据基础混凝土的抗压强度、柱脚底板下二次灌浆前柱底承受的荷载和地脚螺栓的紧固拉力计算确定。垫板与基础面和柱底面的接触应平整、紧密。 当采用坐浆承板时应采用无收缩砂浆，柱子吊装前砂浆垫块的强度应高于基础混凝土强度的一个等级，且砂浆垫块应有足够的面积以满足承载的要求。（2）钢柱安装安装前应按构件明细表核对进场构件，查验产品合格证和设计文件；工厂预拼装过的构件在现场组装时，应根据预拼装记录进行。并对构件进行全面检查，包括外形尺寸、螺栓孔位置及直径、连接件数量及质量、焊缝、摩擦面、防腐涂层等进行检查，对构件的变形、缺陷、不合格处，应在地面进行矫正、修整、处理，合格后方可安装。、吊装l 根据钢柱形状、端面、长度、起重机性能等具体情况，确定钢柱安装的吊点位置和数量。常用的钢柱吊装方法有旋转法、递送法、滑行法，对于重型钢柱可采用双机抬吊。（旋转法） 钢柱运到现场，起重机边起、边吊和回转，使柱子绕柱脚旋转而将钢柱吊起。l 一般钢柱采用一点正吊，吊耳设在柱顶，柱身垂直，易于对中校正；吊点也可以放在柱长的1/3处，钢柱倾斜，不便于对中校正；对于细长钢柱，为防止钢柱变形，可采用两点或两点以上。l 若吊装是将钢丝绳直接绑扎在钢柱本身时，需要注意在钢柱四角做包角预防钢丝绳被割断；在绑扎处，为防止钢柱局部挤压破坏，可增加加强板，对格构柱增加支撑杆。l 吊装前先将基础板清理干净，操作人员在钢柱吊至基础上方后，各自站好位置，稳住柱脚并将其定位在基础板上，在柱子降至基础板上时停止落钩，用撬棍撬柱子，使其中向对准柱基础中心线，在检查柱脚与基础板轴线对齐后，立即点焊定位。如果是已焊有连接板的柱脚，在吊机把钢柱连接板对准地脚螺栓后，钢柱落至基础板表面，立即用螺母固定钢柱。、钢柱校正钢结构的主要构件，如：柱、主梁、屋架、天窗架、支撑等，安装时应立即校正。并进行永久固定，切忌安装一大片后再进行校正，这是校正不过来的，将影响结构整体的正确位置，是不允许的。l 柱底板标高 根据钢柱实际长度、柱底平整度和柱顶到距柱底部距离，重点保证柱顶部标高值，然后决定基础标高的调整数值。l 纵横十字线 钢柱底部制作时，用钢冲在柱底板侧面打出互相垂直的四个面，每个面一个点，用三个点与基础面十字线对准既可，争取达到点线重合，如有偏差可借用线。l 柱垂直度 两台经纬仪找柱子成90夹角两面的垂直，使用缆风绳进行矫正。先不断调整底板下面的螺母，直至符合要求后，拧
