瑞昌市武蛟50MWp渔光互补光伏电站项目施工组织设计2016-06-18.docx

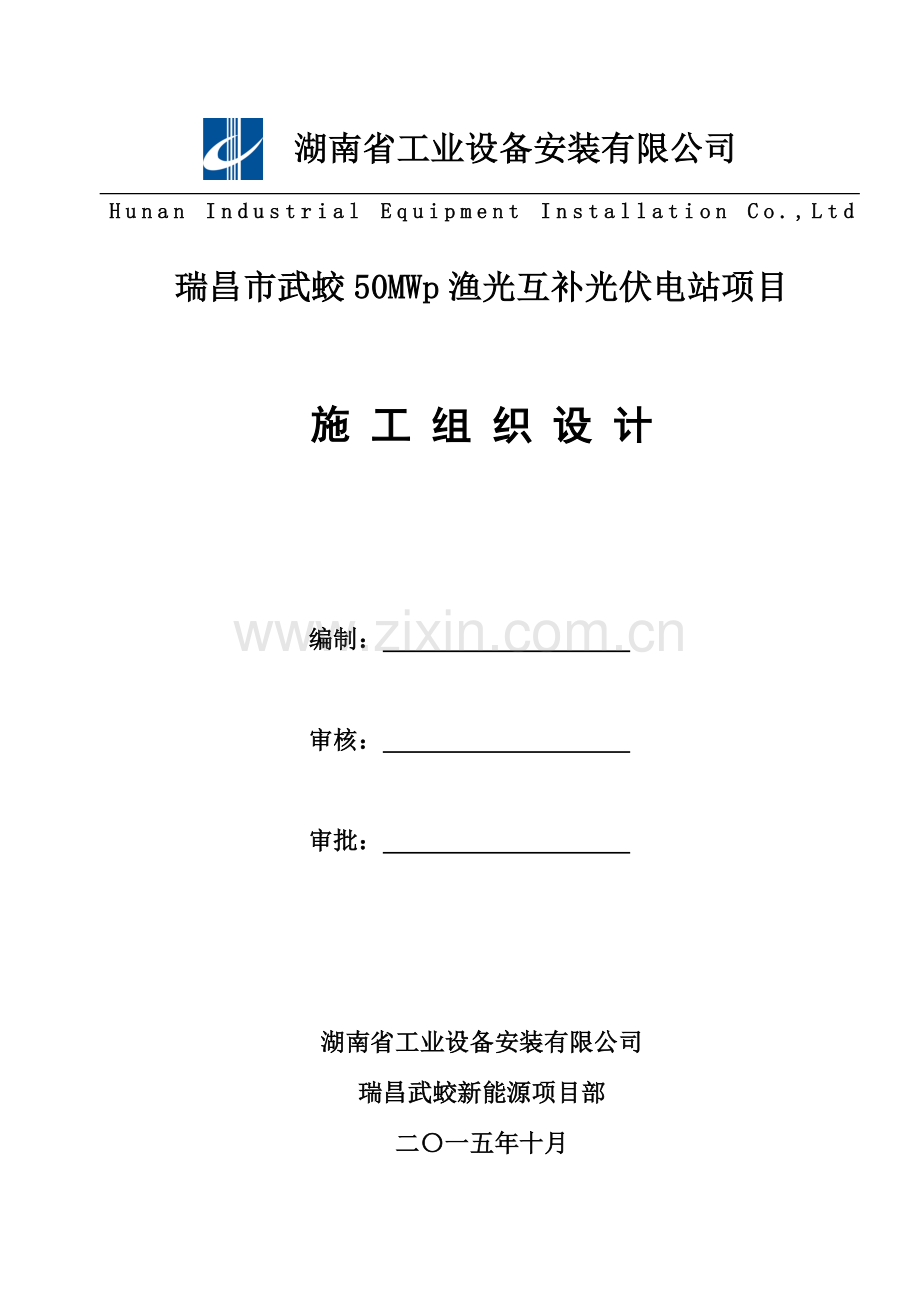

湖南省工业设备安装有限公司瑞昌市武蛟50MWp渔光互补光伏电站项目施工组织设计
湖南省工业设备安装有限公司
Hunan Industrial Equipment Installation Co.,Ltd
瑞昌市武蛟50MWp渔光互补光伏电站项目

施 工 组 织 设 计

编制：

审核：

审批：

湖南省工业设备安装有限公司
瑞昌武蛟新能源项目部
二〇一五年十月

目 录
第一章 施工组织设计编制说明及依据 10
1 编制说明 10
2 编制依据 10
3 编制原则 11
4 使用范围 12
5 工程目标 12
5.1 工期目标 12
5.2 质量目标 12
5.3 安全目标 12
第二章 工程概况 13
1 工程性质 13
2 工程地理位置 13
3 工程概况 13
第三章 施工部署 14
1 指导思想 14
2 施工总体计划 14
3 关键节点计划 14
4 各项工程的施工安排及施工方法 14
5 各项工程的施工工序及衔接 15
6 工程施工条件 15
7 施工现场总平面布置原则 16
第四章 主要施工机械设备和主要物资以及施工人员配置计划 18
1 主要施工机械、设备 18
2 劳动力计划安排 20
3 主要材料进场计划 21
4 主要材料进场方法 23
第五章 施工组织构架 24
1 项目管理组织架构图 24
2项目主要管理人员职责 24
第六章 大型临时工程方案 28
1 施工概况 28
2 依据的图纸、文件及标准 28
3 作业准备和条件要求 28
4 作业程序内容 28
5 安全措施 28
第七章 工程测量布控方案 30
1 施工测量的依据 30
2 施工测量的准备工作 30
3 施工测量的主要内容 30
4 GPS测量仪施工方法 30
5 控制网的布设 31
6 对阵列图进行编号 31
7 标高点的设置 32
8 锤桩测量控制 32
9 管桩沉降观测 32
第八章 主要工程项目的施工方案、施工方法 35
1 建筑工程施工 35
1.1 场区原废弃建、构物拆除 35
1.2 场区清表 35
1.3 施工测量 35
1.4 桩基施工 36
1.5 土方施工 36
1.6 钢筋工程 38
1.7 模板工程 41
1.8 砼工程 45
1.9 砌体工程 46
1.10 脚手架工程 47
1.11 屋面工程 47
1.12 装饰工程 48
1.13 湖面水中模板支撑架体系的搭设和拆除 52
1.14 湖面施工作业的浮桶平台 52
2 安装工程施工 53
2.1 施工前期阶段 53
2.2 施工安装阶段 53
2.3 系统调试阶段 54
2.4 系统竣工验收阶段 54
2.5 安装工程的准备工作 54
2.6 太阳能方阵支架的安装 54
2.7 太阳能电池组件的安装 54
2.8 电气线管安装和导线敷设 55
2.9 电缆桥架/线槽安装和电缆敷设 57
2.10 逆变器、接线箱安装 58
2.11 盘、柜安装 59
2.12 电缆桥架安装 60
2.13 施工的协调与配合 60
3 水电安装工程 60
4 防雷接地系统（含太阳能方阵） 63
5 照明工程施工 64
6 外输线路工程 65
第九章 重点（关键）和难点工程的施工方案、方法及其措施 87
1 概况 87
2 编制依据 90
3 锤桩施工方案 90
4 桩检方式 97
5 施工质量要求及保证措施 100
5.1锤桩注意事项 100
5.2锤桩质量控制 100
5.3质量保证措施 101
6 安全保护措施 106
7 施工现场文明施工管理措施 107
8 环境保护措施 109
第十章 危险性较大的分部分项工程专项施工方案 111
1 35KV外线施工塔架基础开挖专项施工方案 111
1.1 工程概况 111
1.2 编制依据 114
1.3 施工组织机构 115
1.4 劳动力计划 116
1.5 施工机具及材料计划 116
1.6 施工工艺流程 116
1.7 质量要求 117
1.8 施工注意事项 118
1.9 施工安全措施 118
1.10 基坑监测 120
1.11 应急预案 122
2 35kV送电线路施工塔架安装专项施工方案 126
2.1 工程概况 126
2.2 编制依据 127
2.3 施工保证措施 127
2.4 施工工艺流程 128
2.5 施工质量保证措施 133
2.6 安全管理及保障措施 136
2.7 危险源辨识及防范措施 140
3 达尔湖箱式变压器安装专项施工方案 145
3.1 工程概况 145
3.2 编制依据 145
3.3 施工保证措施 146
3.4 施工工艺流程 147
3.5 箱式变压器相关测试 149
3.6、施工质量保证措施 152
3.7 安全管理及保障措施 156
3.8 危险源辨识及防范措施 160
第十一章 工程施工存在的风险评估及对策措施 166
1 危险源辨识 166
1.1 危险源定义 166
1.2 危险源分类及预防 166
1.3 安全技术措施对策 167
2 危险源评价 171
2.1 本工程危险源评价表 171
第十二章 质量保证体系、质量保证措施 174
1 质量保证体系 174
1.1 总要求 174
1.2 文件要求 174
2 质量保证措施 177
2.1 施工准备 177
2.2 技术质量控制 178
2.3 检验质量控制 178
2.4 施工质量控制 178
第十三章 工期保证措施 180
1 工期控制管理目标 180
2 工期保证措施 180
第十四章 雨季、冬季施工和春节前后的安排 181
1 雨季施工措施 181
1.1 雨季施工管理 181
1.2 原材料及半成品的储存和堆放 181
1.3 施工机械设备 181
1.4 小型设施检修及维护 182
2 冬季施工措施 182
2.1 冬季组织安排 182
2.2 冬期施工措施 183
3 节假日施工安排 184
3.1 组织管理及劳力保证措施 184
3.2 质量技术保证措施 185
3.3 安全生产、文明施工管理措施 185
第十五章 安全保证体系、安全应急预案及保证措施 186
1 安全保证体系 186
2 安全应急预案 189
2.1 应急救援组织机构及职责 189
2.2 紧急情况的处理程序和措施 190
2.3 危险性较大的分部分项工程和事故易发部位、环节的应急预案 192
2.4 培训演练与必备器材 192
2.5 应急救援预案的启动、终止和终止后工作恢复 193
2.6 专项应急预案及应急措施 193
3 保证措施 204
3.1 防风措施 204
3.2 其他保证措施 204
第十六章 环境保护措施、文明施工措施 208
1 环境保护措施 208
1.1 环境管理目标 208
1.2 环境管理因素分析 208
1.3 对室外环境污染的控制措施 208
1.4 环境监视与测量 209
1.5 环境监督 209
1.6 环境信息交流 209
2 文明施工措施 210
2.1 现场管理原则 210
2.2 现场机械管理方面的措施 210
附表一 : 拟投入本标段的主要施工设备表 214
附表二：拟配备本标段的试验和检测仪器设备表 215
附表三：劳动力计划表 218
附表四 : 计划开、竣工日期和施工进度网络图 219
附表五：施工总平面图 220
附表六：临时用地表 221

第一章 施工组织设计编制说明及依据
1 编制说明
编制本施工组织设计是以达到保质、保量、按期、高效完成施工任务为目的，通过对施工生产的物质组织、生产力组织、施工条件组织以及生活条件组织，使施工工作能连续、均衡、有计划的进行，编制中严格按照施工文件合同和施工图纸的有关容，和通过对施工现场的实际踏看情况，并结合我公司以往类似工程的施工经验，以高质量、高效率的施工要求为原则，通过多种方案比较后进行本施工组织设计的编制，以确保该电站项目在首年发电量、年均发电量、年衰减率等各项拟定目标的得以达成。
2 编制依据
1、瑞昌市武蛟50MWp渔光互补光伏电站项目的招标文件和可研报告。
2、本工程现有设计图纸和相关资料。
3、本工程的地质勘察资料。
4、引用我公司质量保证手册、有关程序文件以及相关的作业指导书。
5、现行国家有关规范、规程和标准:
5.1 建筑工程验收标准、规范
《建筑工程施工质量验收统一标准》GB50300-2013
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《建筑机械使用安全技术规程》JGJ33-2012
《建筑施工高处作业安全技术规范》JGJ80-91
《机械设备安装工程施工及验收通用规范》GB50231－2009
《钢结构设计规范》GB50017-2003
《钢结构施工验收规范》GB50205-2005
《建筑地基基础工程施工质量验收规范》GB50202-2002
《工程测量规范》（GB50026—2007）
《建筑基坑支护技术规程》 JGJ120-2012
《建筑边坡工程技术规范》 GB50330-2013
《建筑地基处理技术规范》 JGJ79－2012
《建筑工程施工质量验收统一标准》 GB50300－2013
《湿陷性黄土地区建筑规范》 GB50025-2004
《建筑基坑工程监测技术规范》 GB50497-2009
《建筑深基坑工程施工安全技术规范》 JGJ311-2013
5.2 电气仪表安装工程验收规范
《电气装置安装工程电缆线路施工及验收规范》GB50168 -2006
《电气装置安装工程接地装置施工及验收规范》GB50169 -2006
《电气装置安装工程低压电器施工及验收规范》GB50254 -2014
《建筑电气工程施工质量验收规范》 GB50303 -2002
《电气装置安装工程电气照明装置施工及验收规范》GB50259 - 2006
《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-2014
《爆炸危险场所电气安全规程》
5.3其他标准
《建筑工程施工现场供用电安全规范》 GB50194 — 2014
《施工临时用电规范》 JGJ46 — 2012
《建筑施工安全检查标准》 JGJ59 — 2011
《光伏发电站施工规范》GB 50794-2012
《光伏发电工程验收规范》GB/T50796-2012
《光伏发电工程施工组织设计规范 》GB/T 50795-2012
《光伏发电站设计规范》GB50797-2012
《建筑施工安全检查标准》JGJ59-2011

3 编制原则
3.1 科技领先原则
结合本公司在类似工程中取得的成功经验，并学习国内外优秀企业的管理机制，针对本工程的特点，用科技领先的原则指导施工。
3.2 管理人员优化组合原则
针对本工程的实际情况，我公司将派具有丰富施工经验的优秀工程管理人员和技术人员组成本工程项目部。
3.3 强化管理原则
在实施施工管理中，将着重在施工总进度计划，施工现场，设备布置及协调使用，施工人员，物资的计划安排、施工质量控制及保证措施，文明施工、安全生产管理，对建设单位的服务和对专业单位的配合，与社会各部门关系协调及对劳动力、资金管理，施工质量控制等方面设置专人进行强化对口管理。
3.4 用科技领先指导施工原则
鉴于工程本身施工特点，在施工现场平面上必须综合考虑工序安排，各单体组织平行流水施工、严格按照设计图纸进行施工，并制定相应措施，我们将以先进的施工技术，现代化的信息管理贯穿本工程施工全过程。
4 使用范围
本施工组织设计适用于瑞昌市武蛟50MWp渔光互补光伏电站项目的土建工程、机电安装工程、室外总体工程（不含“三通一平”及外送线路）等全部设计图纸内容及文件合同所求的工作内容。
5 工程目标
5.1 工期目标
2016年04月01日至2016年06月30日，总计91日历天。
2016年06月30日项目并网发电成功
5.2 质量目标
工程质量目标：确保一次性验收合格，电站项目在首年发电量、年均发电量、年衰减率等各项指标均满足招标文件要求。
5.3 安全目标
杜绝职工因公责任死亡事故；
杜绝重大火灾及爆炸事故；
杜绝重大责任交通事故；
杜绝重大人身伤亡事故；
杜绝重要设备损坏事故；
轻伤负伤率控制1人次以下；
无职业病发生。

第二章 工程概况
1 工程性质
工程名称：瑞昌市武蛟50MWp渔光互补光伏电站项目
工程地点：江西省九江市瑞昌市雷家湖、达尔湖
工程内容：所有建设内容的勘察、设计（含非标设计、并网设计）、相关货物供货及安装调试、施工，并通过国家相关部门的验收及并网送电。
建设单位: 瑞昌虹源光伏发电有限公司
2 工程地理位置
本工程位于江西省瑞昌市武蛟乡达尔湖及雷家湖区域
3 工程概况
江西省瑞昌市武蛟50MW渔光互补光伏发电项目拟采用渔光互补模式，本项目在武蛟乡达尔湖养鱼塘养鱼塘建设30MWp、雷家湖养鱼塘养鱼塘建设20MWp的发电系统。
项目规划110KV升压站一座，由达尔湖及雷家湖两光伏区域分别架空35KV线路至110KV升压站后，并入通江岭变电站。

第三章 施工部署
1 指导思想
发挥企业优势，本着对用户负责的态度，制定科学、合理、先进的施工方案，组织精锐的施工队伍，配备先进的机械设备，以现代组织管理方法和措施，保证新技术、新工艺贯穿于施工的全过程，认真履行合同及对建设单位的承诺，统筹安排、精心施工，创造高速度、高质量的工程，提高企业的社会信誉，使用户满意。
2 施工总体计划
施工总计划工期91日历天，详见附件一“瑞昌市武蛟50MWp渔光互补光伏电站项目”施工计划表。
3 关键节点计划
工程关键节点计划
序号
项 目 名 称
计划完成时间
1
合同授予
2015.11.10
2
施工图设计
2015.11.16
3
桩基工程
2016.05.10
4
支架安装
2016.06.10
5
组件安装
2016.06.15
6
系统调试
2016.06.25
7
设备调试和试运行
2016.06.25
4 各项工程的施工安排及施工方法
4.1施工安排
1、施工前期，共5日历天。从11月15日始至11月20日止，包含协助业主方完成场区的测绘、地勘；“三通一平”及清表工作。
2、系统设计，共20日历天。从11月1日始至11月20日止，包含场区组件阵列、站内系统设计、站外输线路设计、综合办公楼设计、综合配电楼设计、场内道路、围墙等项目全部的设计工作。
3、施工准备工作，共5日历天。从3月25始至4月1日止，，包含施工临时设施的建设、施工前的相关准备工作、施工手续的办理等工作。
4、设备材料采购，共10日历天。从4月1日始至4月15日止，包含预制桩、支架、桥架、汇流箱、电缆、箱变、逆变、进线柜、出线柜、高压开关柜、SVG、通信柜、监控系统等电站建设所需主要材料和设备的采购工作，根据项目进度设备材料陆续进场。
5、基础土建，共35日历天。从4月5日始至5月10日止，包含鱼塘桩基施工、测量放线、箱、逆变器基础、综合办公楼、综合配电楼、厂区道路、围墙、大门、电缆沟等站内所有土建施工工作。
6、机电设备安装，共50日历天。从4月25日始至6月15日止，，包含场外接线路的施工、支架安装、避雷网、组件安装、组件组串接线、测试、汇流安装、箱、逆变器安装、线缆的敷设、高压开关柜、进线柜、出线柜、高压开关柜、SVG、通信柜、监控系统的安装工作。
7、外输线路，共35日历天。从4月5日始至5月10日止，，完成外输线路施工工作。
8、调试并网阶段，共5日历天。从6月25日始至6月30日止，，包含所有设备的调试、消缺、资料收集整理、并网发电工作。
4.2施工方法
详见本施工组织设计第3.9条“主要项目的施工方案、施工方法”。
5 各项工程的施工工序及衔接
1、房建工程：基础分部——主体分部——地面分部——水电工程——装饰工程
2、组件阵列：测量放线——桩基施工——支架安装——组件安装
3、低压侧：组件组串——汇流箱安装——逆变器安装——箱变安装——电缆敷设
4、高压侧：高压柜安装——SVG补偿柜安装——站用变安装——接地变安装——高压设备间电缆敷设连接
5、外线工程：测量定位——基础施工——组杆——立杆——放线——紧线——电气连接
6 工程施工条件
6.1 主要建筑材料来源
本工程所需的主要建筑材料为砂石料、水泥、钢材、木材、油料等。主要设备及安装材料有多晶硅太阳能电池板、预制管桩、支架钢材、逆变器、箱式变压器、配电屏盘柜、电线电缆、接地扁钢等。主要建筑材料来源充足，砂石料可以从当地砂石料场采购；水泥和钢材可从当地或附近地区建材市场进行采购，主要设备及安装材料可能联系生产厂家统一送货进场。生活及小型生产物资，其它建筑材料（木材、油料）等可在当地建材市场进行购买。
6.2 施工用水、用电条件
1、本工程施工用水由建筑施工用水、施工机械用水、生活用水等组成。施工用水采用地下水源，场区内设临时储水设施。
2、本工程施工用电电源引自场址区附近变电站，沿光伏电站进场道路引至施工现场。
7 施工现场总平面布置原则
在综合全面勘察项目地现场的情况，考虑后期施工、交通、管理等因素，雷家湖子项主进场道路选在项目地南侧，达尔湖子项主要进场道路选在项目东侧。本着合理利用、便于施工、便于消防、文明施工原则，合理布置施工现场，施工临时设施布置在相宜的位置。机械布置时以最大限度满足施工，最小限度地减少同别工种的交叉影响为原则，遵循“多固定、少活动、用方便、退及时”的布置原则，尽量消除现场通道的压堵，确保其最大限度、最长时间的畅通。
7.1 现场大门设置
在进场道路进入场区处，设置项目门牌，张挂五牌一图，以展现项目工程概况和施工标准化管理目标。
7.2 施工现场平面布置另见详图
（见附件二“瑞昌市武蛟50MWp渔光互补光伏电站项目施工总平面图”）
7.3 施工用电
本工程采用就近取电方式，三相五线制电缆线，计划自备250kWA专用变压器一台，并将施工用电接驳到现场配电箱，将各线路平面布置到各使用部位。用电线路平面布设时沿施工现场周边立柱明挂或埋设暗敷，根据所设的回路，分别布置各用电机械的配电箱。各用电系统采用三级配电和二级保护，所用机械采用：一机一闸一保护制度，按规定经常对漏电保护器定期检查。维修和更换，并做好记录。
7.4 施工用水
现场水：生活用水，采用连接村镇生活用水管道；施工用水直接抽取地下水或鱼塘满足施工要求的自然水。
7.5 临时设施
现场办公室、会议室、监理室包括食堂、宿舍等采用活动板房以及当地租赁的方式共同解决。（详见附件三 “临时用地计划表”）
7.6 施工现场消防设置
现场共设置10组灭火器，分开放置在临设和工地现场。灭火器由安全员专人保管和定期检查，在易燃物品的地方须有明显的防火标志。
在厨房，配电房等消防安全高危设施附近，均设置不小于6立方的消防沙池，配合灭火器材在火灾发生后，紧急抢险使用。
第四章 主要施工机械设备和主要物资以及施工人员配置计划
1 主要施工机械、设备
拟投入工程的主要施工机械设备目录表
序号
机械或设备名称
型号规格
数量
国别产地
制造年份
备注
一
桩基施工
1
船式打桩机
改装
12
江西
2015

2
水陆打桩机
改装
4
江西
2015

3
运输船
自制
10
江西
2016

4
汽车式起重机
OY25t
4
浦沅
2010

5
全站仪
WILD TC-1610
1
瑞士
2011

6
经纬仪
DJ6
1
江苏
2011

7
水准仪
DSZ2
1
江苏
2011

二
塔架基础
1
反铲挖掘机
PC200
2
日本
2012

2
装载机
LW300FN
2
江苏
2012

3
发电机
THK-120GF
1
湖北
2012

4
汽车式起重机
OY25t
1
浦沅
2010

5
钢筋调直机
GT4/10
2
山东
2013

6
砂浆搅拌机
UJ325
2
上海
2013

7
钢筋切断机
GJ40
2
山东
2013

8
钢筋弯曲机
GJ40
2
山东
2013

9
对焊机
UN-75
2
山东
2013

10
电焊机
BX3
16
山东
2013

11
圆锯
MJ114
2
山东
2013

12
圆刨
MB104A
2
山东
2013

13
插入式振捣器
ZX50
8
山东
2015

14
平板式振捣器
2B11
4
山东
2015

15
蛙式打夯机
HW280
1
天津
2014

16
振动平板夯
WGYZH-Ⅱ
1
武汉
2014

17
全站仪
WILD TC-1610
1
瑞士
2011

18
经纬仪
DJ6
1
江苏
2011

19
水准仪
DSZ2
1
江苏
2011

三
开关站及升压站基础施工
1
运输船
自制
4
江西
2016

2
反铲挖掘机
PC200
2
日本
2012

3
装载机
LW300FN
2
江苏
2012

4
发电机
THK-120GF
1
湖北
2012

5
汽车式起重机
OY25t
1
浦沅
2010

6
钢筋调直机
GT4/10
2
山东
2013

7
砂浆搅拌机
UJ325
2
上海
2013

8
钢筋切断机
GJ40
2
山东
2013

9
钢筋弯曲机
GJ40
2
山东
2013

10
对焊机
UN-75
2
山东
2013

11
电焊机
BX3
16
山东
2013

12
圆锯
MJ114
2
山东
2013

13
圆刨
MB104A
2
山东
2013

14
插入式振捣器
ZX50
8
山东
2015

15
平板式振捣器
2B11
4
山东
2015

16
蛙式打夯机
HW280
1台
天津
2014

17
振动平板夯
WGYZH-Ⅱ
1台
武汉
2014

18
全站仪
WILD TC-1610
1
瑞士
2011

19
经纬仪
DJ6
1
江苏
2011

20
水准仪
DSZ2
1
江苏
2011

四
塔架安装施工

1
全站仪
WILD TC-1610
1
瑞士
2011

2
经纬仪
DJ6
1
江苏
2011

3
水准仪
DSZ2
1
江苏
2011

4
直流泄漏电流测试仪
RTZG-200KV/5MA
1
上海
2011

5
直流电阻测试仪
FLUKE289
1
上海
2011

6
汽车式起重机
OY25t
4
浦沅
2010

7
直流电焊机
500A
2
成都
2014

五
支架及组件安装

1
全站仪
WILD TC-1610
1
瑞士
2011

2
经纬仪
DJ6
1
江苏
2014

3
水准仪
DSZ2
1
江苏
2014

4
直流电阻测试仪
FLUKE289
1
上海
2011

5
汽车式起重机
OY25t
2
浦沅
2010

6
运输船
自制
10
江西
2016

7
浮筒工作平台
自制
10
江西
2016

六
电气及设备安装

1
汽车式起重机
OY25t
2
浦沅
2010

2
全站仪
WILD TC-1610
1
瑞士
2011

3
经纬仪
DJ6
1
江苏
2011

4
水准仪
DSZ2
1
江苏
2011

5
数字万用表
FLUKE15B
5
上海
2010

6
数字兆欧表
ZC11D-10
2
浙江
2011

7
接地电阻测试仪
4105B
2
上海
2011

8
钳形电流表
ET-C052
3
上海
2011

9
相序表
Xz-1A
1
浙江
2012

10
红外测温枪
AR330
2
广东
2012

11
高压验电棒
YDQ-2
2
河北
2014

12
液压压线钳
YQK-240
2
上海
2014

13
交流耐压测试仪
XCYO-50KV/100V
1
武汉
2011

14
电流互感器测试仪
TAC750A
1
上海
2011

15
直流泄漏电流测试仪
RTZG-200KV/5MA
1
上海
2011

16
直流电阻测试仪
FLUKE289
1
上海
2011

2 劳动力计划安排
劳动力计划表
序号
工种
桩基 施工
塔架 基础
开关站及升压站基础
塔架 安装
支架及组件安装
电气及设备安装
备注
1
测量员
15
5
10
10
20
6

2
起重工
6
4
4
4
4
4

3
船只操作员
15
0
5
0
10
10

4
普工
40
45
50
15
180
30

5
电工
4
4
4
4
40
40

6
钢筋工
0
12
20
0
0
0

7
木工
0
20
20
0
0
0

8
架子工
10
10
20
30
10
10

9
泥工
0
30
30
10
10
10

10
焊工
4
4
8
8
8
8

11
钳工
0
0
0
0
0
20

12
调试人员
0
0
0
0
0
20

小计
94
134
171
81
282
158

3 主要材料进场计划
主要设备材料进场计划表
名称及规格
单位
5月
6月
管桩
根

0
支架
吨

0
电池组件305Wp
块

0
35kV箱式变压器S11-1000/35，1000kVA
台

0
1MW逆变器单元
台

0
汇流箱16汇1
台

0
光伏专用电缆 PV1-F 1×4mm2
m

0
ZR-YJV22-1kV 2×50mm2
m

0
ZR-YJV22-1kV 2×70mm2
m

0
ZR-YJV22-1kV 3×70＋1×50mm2
m

0
ZR-YJV22-1kV 3 ×240mm2
m

0
ZR-YJV22-35 kV 3×70mm2
m

0
ZR-YJV22-35 kV 3×95mm2
m

0
ZRC-VV-0.6/1-3*6+1*4
m

0
1kV户内电缆头（适用于ZR-YJV-0.6/1-3X240）
个

35kV户外电缆头（适用于ZR-YJV22-26/35-3X50）
个

35kV户外电缆头（适用于ZR-YJV22-26/35-3X95）
个

PVC管Φ50
m

过路套管DN100
m

信号电缆 DJVVP22 2*2*1
m

光缆16芯
m

光伏区微机监控通讯管理柜
个

35kV 断路器柜
面

35kV 出线柜
面

35kV 电压互感器柜
面

35kV 无功补偿柜
面

站用变及消弧线圈柜
面

电缆保护管 DN150
km

铜母线 TMY100*10
米

无功补偿装置容量,3000kVar
套

站用接地变压器 DKSC-250/35
台

所用电屏
面

配电箱
台

检修配电箱
台

电力电缆 ZR-YJV22-26/35-3*70
m

35kV电缆头(适用于ZR-YJV22-26/35-3*70)
套

电缆保护管DN150镀锌钢管
m

电缆保护管DN50镀锌钢管
m

电缆防火封堵
项

电缆沟支架
T

ZRC-KVVP22-0.75-10*1.5
m

ZRC-KVVP22-0.75-6*1.5
m

ZRC-KVVP22-0.75-4*1.5
m

ZRC-KVVP22-0.75-6*2.5
m

ZRC-KVVP22-0.75-4*2.5
m

ZRC-KVVP22-0.75-5*4
m

ZRC-VV-0.6/1-3*6+1*4
m

微机综合自动化监控系统
套

光功率预测系统
套

功率控制系统
套

图像监视系统
套

直流电源系统
套

通信系统
套

远动及电能量采集系统
套

光传输设备（SDH）
套

复用终端设备（PCM）
套

调度数据网
套

AGC,AVC
套

火灾报警系统系统
套

环境检测仪
项

接地扁钢-50x6
m

角钢∠50×50×5
根

4 主要材料进场方法
经仔细勘察项目现场的进场道路，大型货车可以安全到达项目所在地，项目施工现场将修建临时施工道路以保障车辆的进入。
1、管桩、支架、电缆等可露天堆放的材料进场，由供货厂家的车辆送至并到达施工现场，卸货至指定区域。
2、箱、逆变由供货厂家的车辆送至并到达施工现场，并立即安排吊装到箱、
逆变基础上固定。
3、其它材料、设备由供货厂家的车辆送至并到达施工现场，立即卸运至指定区域。

第五章 施工组织构架
1 项目管理组织架构图
项目经理：肖高平

现场负责人：孙介良

技术负责人：陈林
项目副经理：刘魁

综合办公室
负责人：陈亮
物资设备部
负责人：马浩荡
工程管理部
负责人：谭平
质量安全部
负责人：周国兴

升压站施工分包单位
外线施工分包单位
桩基施工分包单位
安装施工分包单位
电气施工分包单位

2项目主要管理人员职责
2.1项目经理（孙介良），主要职责有：
1）认真贯彻执行公司管理方针，组织策划项目管理目标，依据公司管理体系文件组织对项目部各级工作人员进行职责分解。
2）全面履行合同，保证合同承诺，确保项目各项目标的实现。
3）以顾客为关注焦点，与顾客进行有效沟通，了解顾客期望和要求，及时向公司反馈有关信息,尽最大努力实现项目滚动经营.
4）是项目质量、安全、环境第一责任人。组织编制项目质量、安全、环境管理计划和相关管理制度，并组织实施。
2.2项目副经理（刘魁）主要职责有：
1）在项目经理的领导下，分管工程项目的施工生产、安全、工程材料、施工设备管理等工作，对施工项目工程进度负责。
2）负责本工程的地区协调工作，为施工班组及时提供施工作业面。
3）负责施工生产的调度管理，负责组织施工生产中设备与劳动力平衡和调配，保证施工生产正常运行。
4）组织编制实施工程项目月、周施工生产进度计划，确保合同工期的实现。
5）贯彻执行公司的管理手册和程序文件的有关规定，严格控制施工过程，组织实施工程防护、交付和服务。
6）组织对环境因素、危险源进行辨识，并组织制定管理措施。
2.3项目技术主管（陈林）主要职责有：
1）全面负责该项目的技术、施工和质量管理工作，主管项目的技术工作，
2）协助项目经理制定项目管理体系的目标和管理措施，并组织实施。
3）组织编审施工技术文件，负责组织编制项目管理计划；
4）解决施工生产中遇到的技术难题；根据本项目的特点认真组织技术攻关和技术革新，做好新材料、新技术的推广应用；协助项目经理加强与业主、设计院、质量监督站等相关单位保持良好的工作沟通，保证工程施工顺利进行。
2.4质量员主要职责有：
1）参与编制项目管理计划；
2）监督落实项目质量管理计划的实施；
3）参与施工质量检查预验收、不合格品处置。
4）参与施工工序交接。
5）对检查中发现的质量隐患及时提出整改措施，并监督整改。
2.5安全员主要职责：
1）参与编制项目管理计划；是项目部安全环境具体负责人；
2）监督落实项目安全、环境管理计划的实施；
3）负责安装过程中的安全、环境检查；
4）定时组织召开安全生产会议，及时解决安全生产中存在的问题，负责对施工现场的安全、作业环境等方面的管理提出要求，确保适宜的工作环境，及时发布、公示本项目部存在的重大危险源。
2.6土建专业工程师：
负责本项目合同范围内土建的施工，负责土建的施工全过程控制，负责施工过程中的图纸自审和会审、技术交底、进度计划以及现场管理。负责收集、整理专业技术资料。
2.7电气专业工程师：
负责本项目合同范围内电气仪表施工，负责电气仪表的施工全过程控制，负责施工过程中的图纸自审和会审、技术交底、进度计划以及现场管理。负责收集、整理专业技术资料。
2.8综合员主要职责有：
1）负责项目的财务事宜，工程款的收支记录，财务部分的工作，后勤部分的工作。
2）负责保管项目部所有文件资料原件，负责编制项目部文件资料总清单，收发、传递项目部资料；
2.9资料员主要职责有：
1)负责过程资料的编制、整理、归档、组卷及竣工资料的编制等，负责土建专业实验资料的整理，负责材料的见证取样工作。
2.10材料员主要职责：
1）负责依据施工员下发的材料计划进行项目部辅助材料的采购；
2）负责项目部施工机具调配；
3）负责施工机具、计量器具的台账管理；
4）策划监督项目施工物资的仓储管理。
2.11保管员
