水利水电工程施工质量评定表(sl176-2007)新规范用表-secret.doc

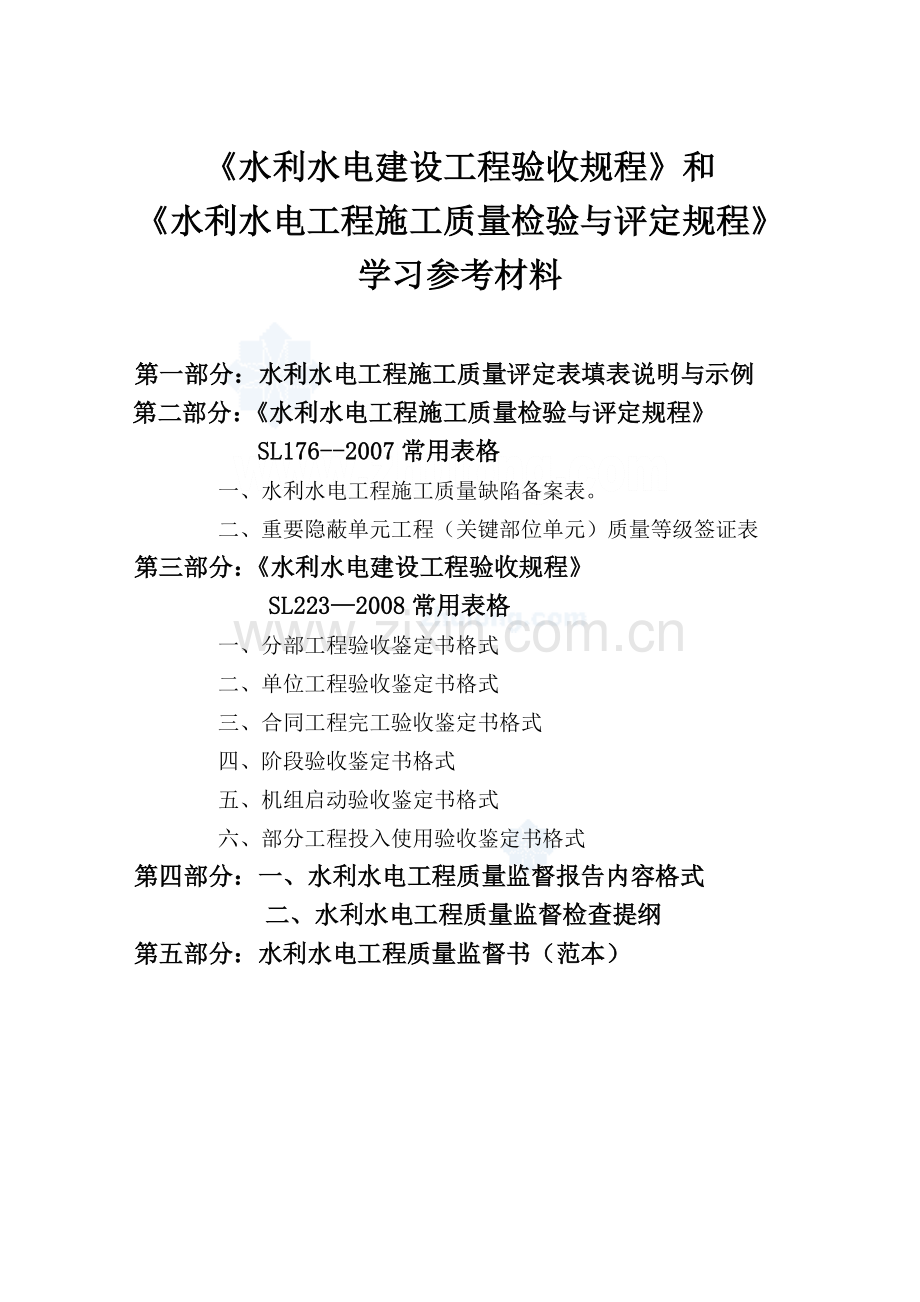

《水利水电建设工程验收规程》和
《水利水电工程施工质量检验与评定规程》
学习参考材料

第一部分：水利水电工程施工质量评定表填表说明与示例
第二部分：《水利水电工程施工质量检验与评定规程》SL176--2007常用表格
一、水利水电工程施工质量缺陷备案表。
二、重要隐蔽单元工程（关键部位单元）质量等级签证表
第三部分：《水利水电建设工程验收规程》
SL223—2008常用表格
一、分部工程验收鉴定书格式
二、单位工程验收鉴定书格式
三、合同工程完工验收鉴定书格式
四、阶段验收鉴定书格式
五、机组启动验收鉴定书格式
六、部分工程投入使用验收鉴定书格式
第四部分：一、水利水电工程质量监督报告内容格式
二、水利水电工程质量监督检查提纲
第五部分：水利水电工程质量监督书（范本）

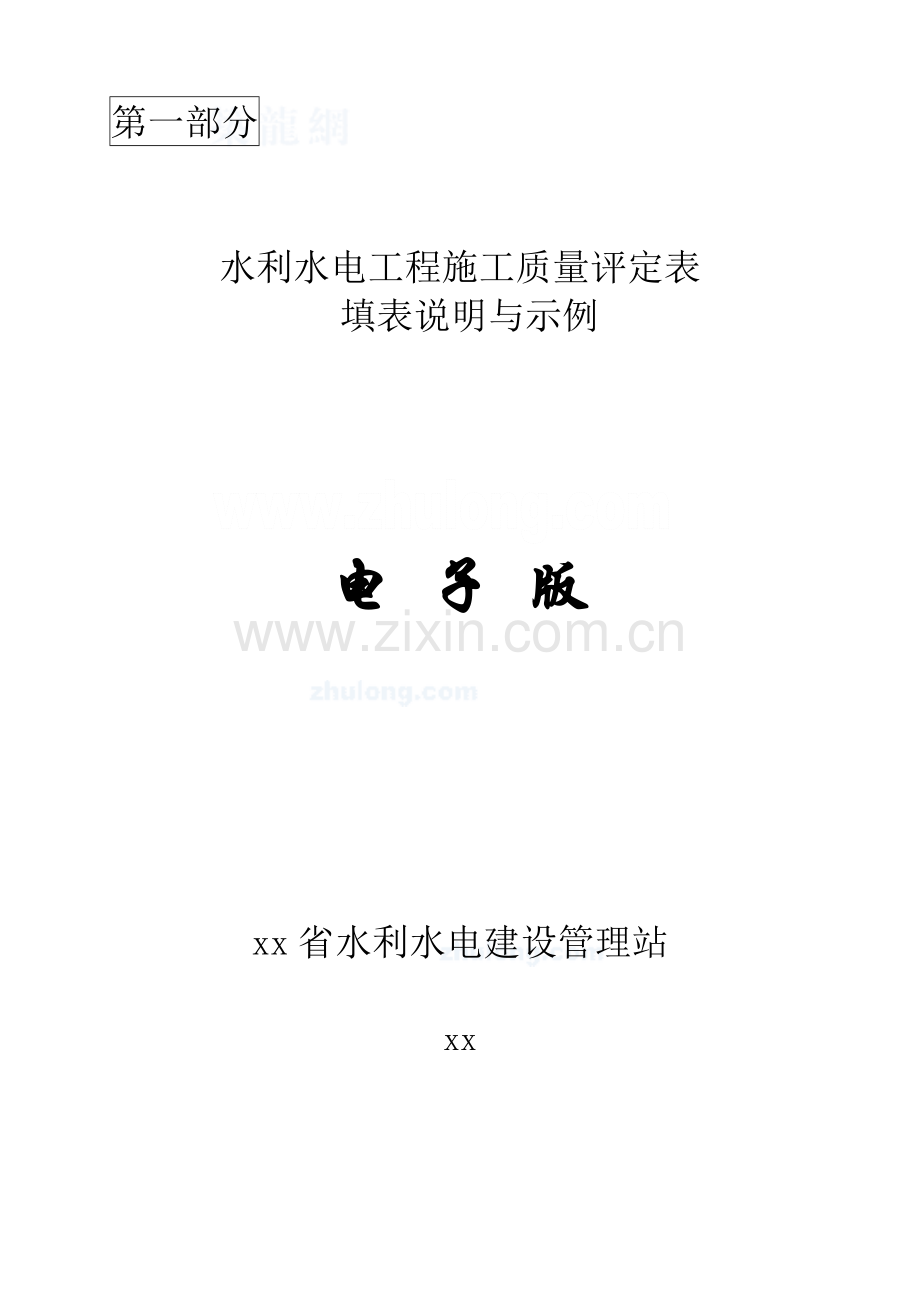

第一部分

水利水电工程施工质量评定表
填表说明与示例

电 子 版

xx省水利水电建设管理站

xx水利部办公厅关于颁发
《水利水电工程施工质量评定表填表说明与示例》
(试行)的通知
办建管[2002]182号

各流域机构，各省、自治区、直辖市水利(水务)厅(局)，各计划单列市水利(水务)局，新疆生产建设兵团水利局：
为进一步规范水利水电工程施工质量评定工作，不断提高水利水电工程质量，水利部建设与管理司、水利部水利工程质量监督总站组织编制了《水利水电工程施工质量评定表填表说明与示例》(试行)(以下简称《填表说明与示例》(试行))，现颁布试行。
由于技术进步、设备更新、工艺流程改造较快，部分工程，特别是部分水轮发电机、水力机械辅助设备、发电电气设备、升压变电电气设备安装工程尚无统一的质量评定标准和表格。为了做好相应工程的质量评定工作，请各单位根据新技术、新工艺的技术规范、设计要求和设备生产厂商的技术说明书，制定施工、安装的质量评定标准，并按照《水利水电工程施工质量评定表》(试行)的统一格式(表头、表尾、表身)制定相应质量评定表格。有关质量评定标准和表格，地方项目须经省级水行政主管部门或其委托的水利工程质量监督机构批准，流域机构主管的中央项目须经流域机构或其委托的水利部水利工程质量监督总站流域分站批准，并报水利部建设与管理司和水利部水利工程质量监督总站备案；部直管工程须经水利部建设与管理司或水利部水利工程质量监督总站批准。
请各单位强化质量评定工作的管理，应用好《填表说明与示例》(试行)。在使用《填表说明与示例》(试行)过程中，有何问题、意见及建议，请及时告知水利部建设与管理司和水利部水利工程质量监督总站。
《水利水电工程施工质量评定表填表说明与示例》(试行)正式文本由中国水利水电出版社出版发行。

xx
编 写 说 明

为了规范水利水电工程施工质量评定工作，进一步提高水利水电工程质量管理水平，2002年12月11日，水利部办公厅以办建管[2002]182号颁发了《水利水电工程施工质量评定表填表说明与示例》(试行)。
1995年4月，水利部建设司、水利部水利工程质量监督总站颁发了《水利水电工程施工质量评定表》(试行)(建地[1995]3号，以下简称《评定表》)。经过多年的实践，各单位普遍认为，《评定表》为水利水电工程的施工质量评定提供了统一的表格格式，但由于各单位对表格填写的要求和对相关技术标准的理解不完全相同，各地填写表格的准确性与完整性也存在一定差异，因此，迫切需要规范《评定表》的具体内容和要求。
1999年10月，水利部建设与管理司、水利部水利工程质量监督总站在广东省召开会议，组织编制《评定表》填表说明和补充制定有关分部工程、单位工程及工程项目的质量评定表格工作。会议要求，编写的填表说明，不仅要涵盖《评定表》的全部表格内容，还要包括SL239—1999《堤防工程施工质量评定与验收规程》(试行)中的评定表格和新补充的表格内容，名称定为《水利水电工程施工质量评定表填表说明与示例》(以下简称《填表说明与示例》)。随后，组成了《填表说明与示例》编写组，全面负责编写工作。编写组于2000年7月完成了《填表说明与示例》(送审稿)；2000年8月，水利部建设与管理司、水利部水利工程质量监督总站在广东省飞来峡水利枢纽工地组织召开了《填表说明与示例》(送审稿)专家审查会；2002年4月，水利部建设与管理司、水利部水利工程质量监督总站在北京组织召开了专家协调会，对《填表说明与示例》的修改和完善提出了意见；2002年11月，水利部建设与管理司、水利部水利工程质量监督总站在安徽省合肥市组织召开了《填表说明与示例》(报批稿)审查会，分5个专业组进行专业审查。与会专家一致认为，水利部建设与管理司、水利部水利工程质量监督总站编制的《填表说明与示例》(报批稿)，例表收集齐全，内容填写规范，对现行相关标准和质量评定表格的填写进行了诠释，具有较强的可借鉴性，是规范水利工程施工质量评定的重要工具，对强化施工质量管理的过程管理、文件管理和不断提高水利工程质量必将发挥重要作用。会议建议尽快出版发行。同时，对出版的版式、具体填写要求、重要术语的解释、用语以及现行标准的修订等提出了意见。
《水利水电工程施工质量评定表填表说明与示例》(试行)采用了填表说明、《评定表》原表、例表的版式安排，将例表中填写的具体内容与原表在字体上给予了区别。对填表说明进行了分类，将各评定表都应遵守的规定，列入“填表基本规定”；在各专业单元工程质量评定表前，增设了各专业填表说明；对每张表格设填表说明。为了便于正确评定工程施工质量，在工序及单元工程评定表的填表说明中，按SDJ249—88、SL38—92《水利水电基本建设工程单元工程质量等级评定标准》(试行)(以下简称《评定标准》(试行))列出了单元工程划分及工程质量标准。在分部工程及单位工程质量评定表的说明中，按SLl76～2007《水利水电工程施工质量检验与评定规程》列出了相应质量等级评定标准。
全书共九部分，计246个表格。
第一部分：工程项目施工质量评定表(6个)
第二部分：水工建筑工程单元工程施工质量评定表(30个)
第三部分：金属结构及启闭机安装工程单元工程质量评定表(59个)
第四部分：水轮发电机组安装工程单元工程质量评定表(47个)
第五部分：水力机械辅助设备安装工程单元工程质量评定表(10个)
第六部分：发电电气设备安装工程单元工程质量评定表(17个)
第七部分：升压变电电气设备安装工程单元工程质量评定表(11个)
第八部分：碾压式土石坝和浆砌石坝工程单元工程质量评定表(52个)。
第九部分：堤防工程外观质量及单元工程质量评定表(14个)
在《水利水电工程施工质量评定表填表说明与示例》(试行)3年多的编写过程中，得到了水利水电行业内外不同专业的质量管理专家的大力支持和帮助。他们有的参加了定稿、修改的全过程，如梁天佑、李先炳、姚寿祥、徐劲寒等同志；有的通过各种方式提出了修改建议；有的参加了某个阶段的专家审查会，在此对他们的辛勤工作表示衷心的感谢!水利部水利工程质量监督总站长江流域分站在书稿定稿的重要阶段，为我们提供了不同专业的专家；广东、四川、湖北、安徽、重庆等省(市)水利厅(局)、淮河水利委员会等对书稿的编制也给予了许多帮助和支持，在此我们表示诚挚的谢意。中国水利水电出版社的编辑林京和其他有关同志，对本书的正式出版做了大量深入细致的工作，在此一并表示感谢。
由于《水利水电工程施工质量评定表填表说明与示例》(试行)涉及专业广，引用标准多，虽经多次审查、修改、完善和众多专家的严格把关，不尽之处在所难免，各单位和具体人员在使用过程中，发现问题和提出建议，请及时告知水利部建设与管理司、水利部水利工程质量监督总站。

《水利水电工程施工质量评定表填表说明与示例》(试行)编写组
填表基本规定

《水利水电工程施工质量评定表》(试行)(以下简称《评定表》)是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。SL223—2008《水利水电建设工程验收规程》规定，《评定表》是水利水电工程验收的备查资料。《水利基本建设项目(工程)档案资料管理规定》要求，工程竣工验收后，《评定表》归档长期保存。因此，对《评定表》的填写，作如下基本规定：
1．单元(工序)工程完工后，应及时评定其质量等级，并按现场检验结果，如实填写《评定表》。现场检验应遵守随机取样原则。
2．《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。
3．文字。应按国务院颁布的简化汉字书写。字迹应工整、清晰。
4．数字和单位。数字使用阿拉伯数字(1、2、3、…、9、O)。单位使用国家法定计量单位，并以规定的符号表示(如：MPa、m、m3、t、…)。
5．合格率。用百分数表示，小数点后保留一位。如果恰为整数，则小数点后以O表示。例如：95．O％。
6．改错。将错误用斜线划掉，再在其右上方填写正确的文字(或数字)，禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。
例如：……表面有裂缝纹，抗压强度25 23．3MPa。
7．表头填写。①单位工程、分部工程名称，按项目划分确定的名称填写。②单元工程名称、部位：填写该单元工程名称(中文名称或编号)，部位可用桩号、高程等表示。③施工单位：填写与项目法人(建设单位)签订承包合同的施工单位全称。④单元工程量：填写本单元主要工程量。⑤检验(评定)日期：年─—填写4位数，月─—填写实际月份(1～12月)，日─—填写实际日期(1～31日)。
8．质量标准中，凡有“符合设计要求”者，应注明设计具体要求(如内容较多，可附页说明)。凡有“符合规范要求”者，应标出所执行的规范名称及编号。
9．检验记录。文字记录应真实、准确、简练。数字记录应准确、可靠，小数点后保留位数应符合有关规定。
10．设计值按施工图填写。实测值填写实际检测数据，而不是偏差值。当实测数据多时，可填写实测组数、实测值范围(最小值～最大值)、合格数，但实测值应作表格附件备查。
11．《评定表》中列出的某些项目，如实际工程无该项内容，应在相应检验栏内用斜线“／”表示。
12．《评定表》表1～7从表头至评定意见栏均由施工单位经“三检”合格后填写，“质量等级”栏由复核质量的监理人员填写。监理人员复核质量等级时，如对施工单位填写的质量检验资料有不同意见，可写入“质量等级”栏内或另附页说明，并在质量等级栏内填写出正确的等级。
13．单元(工序)工程表尾填写。
(1)施工单位由负责终验的人员签字。如果该工程由分包单位施工，则单元(工序)工程表尾由分包施工单位的终验人员填写分包单位全称，并签字。重要隐蔽工程、关键部位的单元工程，当分包单位自检合格后，总包单位应参加联合小组核定其质量等级。
(2)建设、监理单位，实行了监理制的工程，由负责该项目的监理人员复核质量等级并签字。未实行监理制的工程，由建设单位专职质检人员签字。
(3)表尾所有签字人员，必须由本人按照身份证上的姓名签字，不得使用化名，也不得由其他人代为签名。签名时应填写填表日期。
14．表尾填写：××单位是指具有法人资格单位的现场派出机构，若须加盖公章，则加盖该单位的现场派出机构的公章。

编 制 说 明

我站本次编制的《水利水电工程施工质量评定表》是依据2002年12月11日，水利部办公厅以办建管[2002]182号颁发了《水利水电工程施工质量评定表填表说明与示例》(试行)为基础，按SLl76～2007《水利水电工程施工质量检验与评定规程》和SL223—2008《水利水电建设工程验收规程》作了修改。其中：分部工程质量评定表、单位工程施工质量检验与评定资料核查表、单位工程施工质量评定表、工程项目施工质量评定表按SLl76～2007《水利水电工程施工质量检验与评定规程》编制。
由于水利部正在修改《水利水电基本建设工程单元工程质量等级评定标准（试行）》（SDJ249.1～6－88，ＳL38－92及SL239-1999标准,在未颁布前,我省水利工程仍然执行《水利水电基本建设工程单元工程质量等级评定标准（试行）》（SDJ249.1～6－88，ＳL38－92及SL239-1999标准，单元评定表除按SLl76～2007《水利水电工程施工质量检验与评定规程》修改了分部工程质量评定表、单位工程施工质量检验与评定资料核查表、单位工程施工质量评定表、工程项目施工质量评定表外，其余沿用《水利水电工程施工质量评定表填表说明与示例》表格。
由于本次时间仓促，在修改评定表中难免有错，敬请谅解！使用中如有疑问，请及时与我站联系。

xx水利水电建设管理站

xx

目 录

一 工程项目施工质量评工定表……………………………………………………1
1-表01水工建筑物外观质量评定表…………………………………………………………………………………………………3
2-表01水工建筑物外观质量评定表（例表）………………………………………………………………………………………5
3-表02房屋建筑安装工程观感质量评定表…………………………………………………………………………………………7
4-表02房屋建筑安装工程观感质量评定表（例表）………………………………………………………………………………9
5-表03分部工程质量评定表…………………………………………………………………………………………………………12
6-表03分部工程质量评定表（例表）………………………………………………………………………………………………13
7-表04单位工程施工质量检测资料核查表…………………………………………………………………………………………15
8-表04单位工程施工质量检测资料核查表（续表）………………………………………………………………………………17
9-表05单位工程施工质量评定表……………………………………………………………………………………………………20
10-表05单位工程施工质量评定表（例表）………………………………………………………………………………………21
11-表06工程项目施工质量评定表…………………………………………………………………………………………………23
12-表06工程项目施工质量评定表（例表）………………………………………………………………………………………24
二 水工建筑工程单元工程施工质量评定表……………………………………25
13-表1.1岩石边坡开挖单元工程质量评定表………………………………………………………………………………………27
14-表1.1岩石边坡开挖单元工程质量评定表（例表）……………………………………………………………………………28
15-表1.2岩石地基开挖单元工程质量评定表………………………………………………………………………………………30
16-表1.2岩石地基开挖单元工程质量评定表（例表）……………………………………………………………………………31
17-表1.3岩石洞室开挖单元工程质量评定表………………………………………………………………………………………33
18-表1.3岩石洞室开挖单元工程质量评定表（例表）……………………………………………………………………………34
19-表1.4软基和岸坡开挖单元工程质量评定表……………………………………………………………………………………36
20-表1.4软基和岸坡开挖单元工程质量评定表（例表）…………………………………………………………………………37
21-表1.5混凝土单元工程质量评定表………………………………………………………………………………………………39
22-表1.5混凝土单元工程质量评定表（例表）……………………………………………………………………………………40
23-表1.5-1基础面或混凝土施工缝处理工序质量评定表…………………………………………………………………………42
24-表1.5-1基础面或混凝土施工缝处理工序质量评定表（例表）………………………………………………………………43
25-表1.5-2混凝土模板工序质量评定表……………………………………………………………………………………………45
26-表1.5-2混凝土模板工序质量评定表（例表）…………………………………………………………………………………46
27-表1.5-3混凝土钢筋工序质量评定表……………………………………………………………………………………………48
28-表1.5-3混凝土钢筋工序质量评定表（例表）…………………………………………………………………………………50
29-表1.5-4混凝土止水、伸缩缝和排水管安装工序质量评定表…………………………………………………………………53
30-表1.5-4混凝土止水、伸缩缝和排水管安装工序质量评定表（例表）………………………………………………………54
31-表1.5-5混凝土浇筑工序质量评定表……………………………………………………………………………………………56
32-表1.5-5混凝土浇筑工序质量评定表（例表）…………………………………………………………………………………57
33-表1.6混凝土预制件安装单元工程质量评定表…………………………………………………………………………………59
34-表1.6混凝土预制件安装单元工程质量评定表（例表）………………………………………………………………………60
35-表1.7混凝土坝坝体接缝灌浆单元工程质量评定表……………………………………………………………………………62
36-表1.7混凝土坝坝体接缝灌浆单元工程质量评定表（例表）…………………………………………………………………63
37-表1.8岩石地基帷幕灌浆单元工程质量评定表…………………………………………………………………………………65
38-表1.8岩石地基帷幕灌浆单元工程质量评定表（例表）………………………………………………………………………66
39-表1.9岩石地基固结灌浆单元工程质量评定表…………………………………………………………………………………68
40-表1.9岩石地基固结灌浆单元工程质量评定表（例表）………………………………………………………………………69
41-表1.10水工隧洞回填灌浆单元工程质量评定表………………………………………………………………………………71
42-表1.10水工隧洞回填灌浆单元工程质量评定表（例表）……………………………………………………………………72
43-表1.11高压喷射灌浆单元工程质量评定表……………………………………………………………………………………74
44-表1.11高压喷射灌浆单元工程质量评定表（例表）…………………………………………………………………………75
45-表1.12基础排水单元工程质量评定表…………………………………………………………………………………………77
46-表1.12基础排水单元工程质量评定表（例表）………………………………………………………………………………78
47-表1.13锚喷支护单元工程质量评定表…………………………………………………………………………………………80
48-表1.13锚喷支护单元工程质量评定表（例表）………………………………………………………………………………81
49-表1.13-1锚喷支护锚杆、钢筋网工序质量评定表……………………………………………………………………………83
50-表1.13-1锚喷支护锚杆、钢筋网工序质量评定表（例表）…………………………………………………………………84
51-表1.13-2锚喷支护喷射混凝土质量工序评定表………………………………………………………………………………86
52-表1.13-2锚喷支护喷射混凝土质量工序评定表（例表）……………………………………………………………………87
53-表1.14混凝土防渗墙单元工程质量评定表……………………………………………………………………………………89
54-表1.14混凝土防渗墙单元工程质量评定表（例表）…………………………………………………………………………90
55-表1.15振冲地基加固单元工程质量评定表……………………………………………………………………………………92
56-表1.15振冲地基加固单元工程质量评定表（例表）…………………………………………………………………………93
57-表1.16造孔灌注桩基础单元工程质量评定表…………………………………………………………………………………95
58-表1.16造孔灌注桩基础单元工程质量评定表（例表）………………………………………………………………………96
59-表1.17河道疏浚单元工程质量评定表…………………………………………………………………………………………98
60-表1.17河道疏浚单元工程质量评定表（例表）………………………………………………………………………………99
61-表1.18砂料质量评定表…………………………………………………………………………………………………………101
62-表1.18砂料质量评定表（例表）………………………………………………………………………………………………102
63-表1.19粗骨料质量评定表………………………………………………………………………………………………………104
64-表1.19粗骨料质量评定表（例表）……………………………………………………………………………………………105
65-表1.20混凝土拌和质量评定表…………………………………………………………………………………………………107
66-表1.20混凝土拌和质量评定表（例表）………………………………………………………………………………………108
67-表1.20-1混凝土拌和物质量评定表……………………………………………………………………………………………110
68-表1.20-1混凝土拌和物质量评定表（例表）…………………………………………………………………………………111
69-表1.20-2混凝土试块质量评定表………………………………………………………………………………………………113
70-表1.20-2混凝土试块质量评定表（例表）……………………………………………………………………………………114
71-表1.21混凝土预制构件制作质量评定表………………………………………………………………………………………116
72-表1.21混凝土预制构件制作质量评定表（例表）……………………………………………………………………………118
三 金属结构及启闭机安装工程单元工程质量评定表…………………………120
73-表2.1压力钢管制作单元工程质量评定表……………………………………………………………………………………123
74-表2.1压力钢管制作单元工程质量评定表（例表）…………………………………………………………………………125
75-表2.2压力钢管伸缩节制造单元工程质量评定表……………………………………………………………………………128
76-表2.2压力钢管伸缩节制造单元工程质量评定表（例表）…………………………………………………………………130
77-表2.3压力钢管岔管制造单元工程质量评定表………………………………………………………………………………133
78-表2.3压力钢管岔管制造单元工程质量评定表（例表）……………………………………………………………………134
79-表2.4压力钢管埋管安装单元工程质量评定表………………………………………………………………………………136
80-表2.4压力钢管埋管安装单元工程质量评定表（例表）……………………………………………………………………137
81-表2.4-1压力钢管埋管管口中心、里程、园度、纵缝、环缝对口错位质量评定表………………………………………139
82-表2.4-1压力钢管埋管管口中心、里程、园度、纵缝、环缝对口错位质量评定表（例表）……………………………140
83-表2.4-2焊缝外观质量评定表…………………………………………………………………………………………………142
84-表2.4-2焊缝外观质量评定表（例表）………………………………………………………………………………………143
85-表2.4-3一、二类焊缝内部焊接、表面清除及局部凹坑焊补质量评定表…………………………………………………145
86-表2.4-3一、二类焊缝内部焊接、表面清除及局部凹坑焊补质量评定表（例表）……………………………………146
87-表2.4-4压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表……………………………………148
88-表2.4-4压力钢管埋管内壁防腐蚀表面处理、涂料涂装、灌浆孔堵焊质量评定表（例表）…………………………149
89-表2.5压力钢管明管安装单元工程质量评定表……………………………………………………………………………151
90-表2.5压力钢管明管安装单元工程质量评定表（例表）…………………………………………………………………152
91-表2.5-1压力钢管明管安装工程管口中心、里程、支座中心等质量评定表……………………………………………154
92-表2.5-1压力钢管明管安装工程管口中心、里程、支座中心等质量评定表（例表）…………………………………155
93-表2.5-2压力钢管明管防腐蚀表面处理、涂料涂装质量评定表…………………………………………………………157
94-表2.5-2压力钢管明管防腐蚀表面处理、涂料涂装质量评定表（例表）………………………………………………158
95-表2.6平面闸门埋件安装单元工程质量评定表……………………………………………………………………………160
96-表2.6平面闸门埋件安装单元工程质量评定表（例表）…………………………………………………………………161
97-表2.6-1平面闸门底槛、门楣安装质量评定表……………………………………………………………………………163
98-表2.6-1平面闸门底槛、门楣安装质量评定表（例表）…………………………………………………………………164
99-表2.6-2平面闸门主轨、侧轨安装质量评定表……………………………………………………………………………166
100-表2.6-2平面闸门主轨、侧轨安装质量评定表（例表）…………………………………………………………………167
101-表2.6-3平面闸门侧止水座板、反轨安装质量评定表……………………………………………………………………169
102-表2.6-3平面闸门侧止水座板、反轨安装质量评定表（例表）…………………………………………………………170
103-表2.6-4平面闸门胸墙、护角安装质量评定表……………………………………………………………………………172
104-表2.6-4平面闸门胸墙、护角安装质量评定表（例表）…………………………………………………………………173
105-表2.6-5平面闸门工作范围内各埋件距离及金属喷镀质量评定表………………………………………………………175
106-表2.6-5平面闸门工作范围内各埋件距离及金属喷镀质量评定表（例表）……………………………………………176
107-表2.7平面闸门门体安装单元工程质量评定表……………………………………………………………………………178
108-表2.7平面闸门门体安装单元工程质量评定表（例表）…………………………………………………………………179
109-表2.7-1平面闸门门体止水橡皮、反向滑块安装质量评定表……………………………………………………………181
110-表2.7-1平面闸门门体止水橡皮、反向滑块安装质量评定表（例表）…………………………………………………182
111-表2.8弧形闸门埋件安装单元工程质量评定表……………………………………………………………………………184
112-表2.8弧形闸门埋件安装单元工程质量评定表（例表）…………………………………………………………………185
113-表2.8-1弧形闸门底槛、门楣安装质量评定表……………………………………………………………………………188
114-表2.8-1弧形闸门底槛、门楣安装质量评定表（例表）…………………………………………………………………189
115-表2.8-2弧形闸门侧止水座板、侧轮导板安装质量评定表………………………………………………………………191
116-表2.8-2弧形闸门侧止水座板、侧轮导板安装质量评定表（例表）……………………………………………………192
117-表2.8-3弧形闸门工作范围内各埋件距离质量评定表……………………………………………………………………194
118-表2.8-3弧形闸门工作范围内各埋件距离质量评定表（例表）…………………………………………………………195
119-表2.8-4弧形闸门铰座钢梁、铰座基础螺栓中心及锥形铰座基础环安装质量评定表…………………………………197
120-表2.8-4弧形闸门铰座钢梁、铰座基础螺栓中心及锥形铰座基础环安装质量评定表（例表）………………………198
121-表2.9弧形闸门门体安装单元工程质量评定表……………………………………………………………………………200
122-表2.9弧形闸门门体安装单元工程质量评定表（例表）…………………………………………………………………201
123-表2.9-1弧形闸门门体铰座安装质量评定表………………………………………………………………………………203
124-表2.9-1弧形闸门门体铰座安装质量评定表（例表）……………………………………………………………………204
125-表2.9-2弧形闸门门体铰轴、支臂安装质量评定表………………………………………………………………………206
126-表2.9-2弧形闸门门体铰轴、支臂安装质量评定表（例表）……………………………………………………………207
127-表2.9-3弧形闸门门体支臂两端连接板和抗剪板及止水安装质量评定表………………………………………………209
128-表2.9-3弧形闸门门体支臂两端连接板和抗剪板及止水安装质量评定表（例表）……………………………………210
129-表2.10人字闸门埋件安装单元工程质量评定表…………………………………………………………………………212
130-表2.10人字闸门埋件安装单元工程质量评定表（例表）………………………………………………………………213
131-表2.10-1人字闸门埋件底枢装置安装质量评定表………………………………………………………………………215
132-表2.10-1人字闸门埋件底枢装置安装质量评定表（例表）……………………………………………………………216
133-表2.10-2人字闸门埋件顶枢装置及枕座安装质量评定表………………………………………………………………218
134-表2.10-2人字闸门埋件顶枢装置及枕座安装质量评定表（例表）……………………………………………………219
135-表2.11人字闸门门体安装单元工程质量评定表…………………………………………………………………………221
136-表2.11人字闸门门体安装单元工程质量评定表（例表）………………………………………………………………222
137-表2.11-1人字闸门门体顶、底枢轴线安装质量评定表…………………………………………………………………224
138-表2.11-1人字闸门门体顶、底枢轴线安装质量评定表（例表）………………………………………………………225
139-表2.11-2人字闸门门体止水橡皮安装质量评定表………………………………………………………………………227
140-表2.11-2人字闸门门体止水橡皮安装质量评定表（例表）……………………………………………………………228
141-表2.12活动式栏污栅安装单元工程质量评定表…………………………………………………………………………230
142-表2.12活动式栏污栅安装单元工程质量评定表（例表）………………………………………………………………231
143-表2.12-1活动式拦污栅埋件安装质量评定表……………………………………………………………………………233
144-表2.12-1活动式拦污栅埋件安装质量评定表（例表）…………………………………………………………………234
145-表2.12-2活动式栏污栅孔口部位各埋件间距离质量评定表……………………………………………………………236
146-表2.12-2活动式栏污栅孔口部位各埋件间距离质量评定表（例表）…………………………………………………237
147-表2.12-3活动式拦污栅栅体安装质量评定表……………………………………………………………………………239
148-表2.12-3活动式拦污栅栅体安装质量评定表（例表）…………………………………………………………………240
149-表2.13启闭机械轨道安装单元工程质量评定表…………………………………………………………………………242
150-表2.13启闭机械轨道安装单元工程质量评定表（例表）………………………………………………………………243
151-表2.14桥式启闭机（或起重机）安装单元工程质量评定表……………………………………………………………245
152-表2.14桥式启闭机（或起重机）安装单元工程质量评定表（例表）…………………………………………………246
153-表2.14-1制动器安装质量评定表…………………………………………………………………………………………248
154-表2.14-1制动器安装质量评定表（例表）………………………………………………………………………………249
155-表2.14-2联轴器安装质量评定表…………………………………………………………………………………………251
156-表2.14-2联轴器安装质量评定表（例表）………………………………………………………………………………252
157-表2.14-3弹性圈柱销联轴器两轴的同轴度、联轴器间的端面间隙质量评定表………………………………………254
158-表2.14-3弹性圈柱销联轴器两轴的同轴度、联轴器间的端面间隙质量评定表（例表）……………………………2
