输变电工程技术标书(施工组织设计).doc

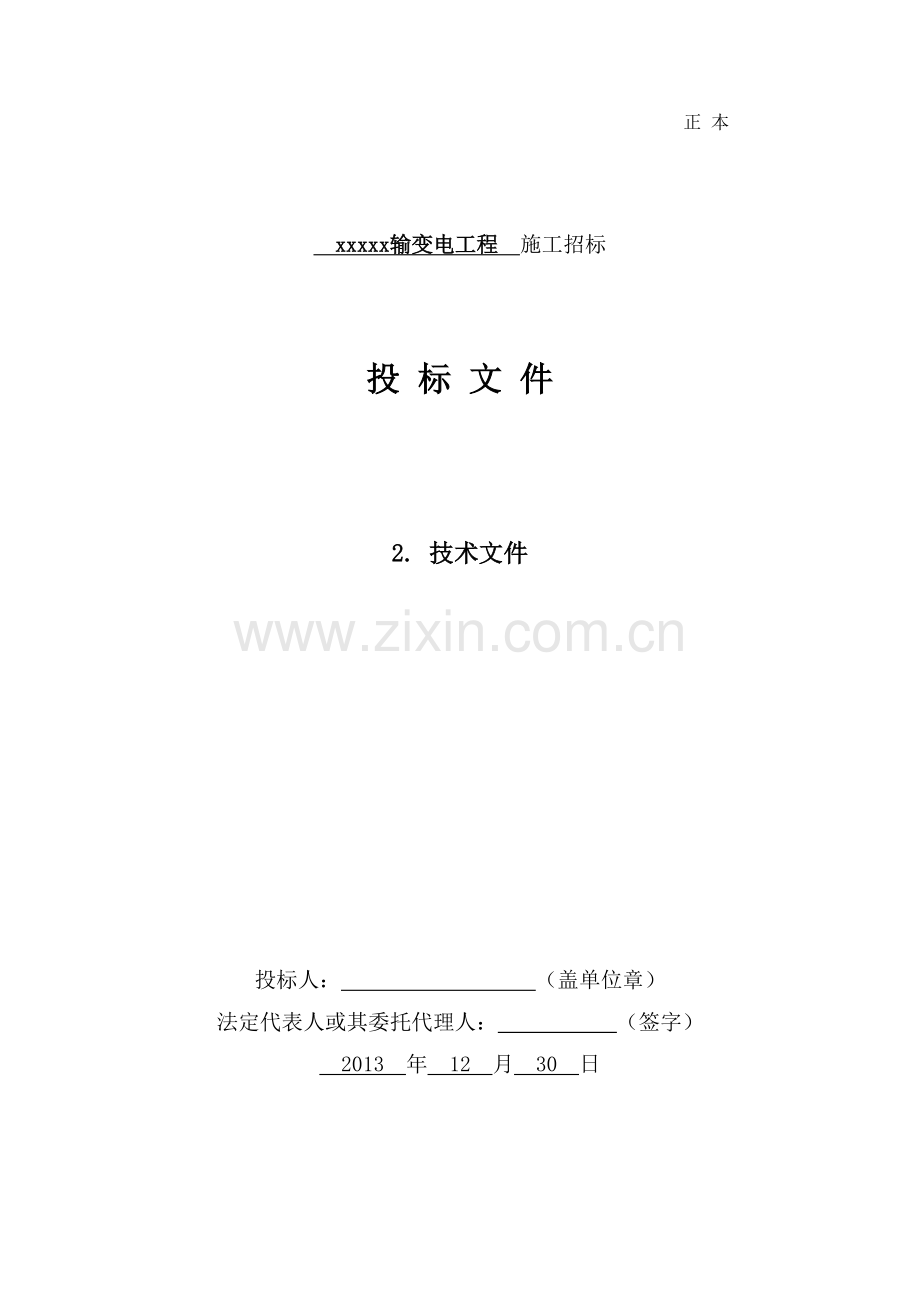

正 本

xxxxx输变电工程 施工招标

投 标 文 件

2. 技术文件

投标人： （盖单位章）
法定代表人或其委托代理人： （签字）
2013 年 12 月 30 日

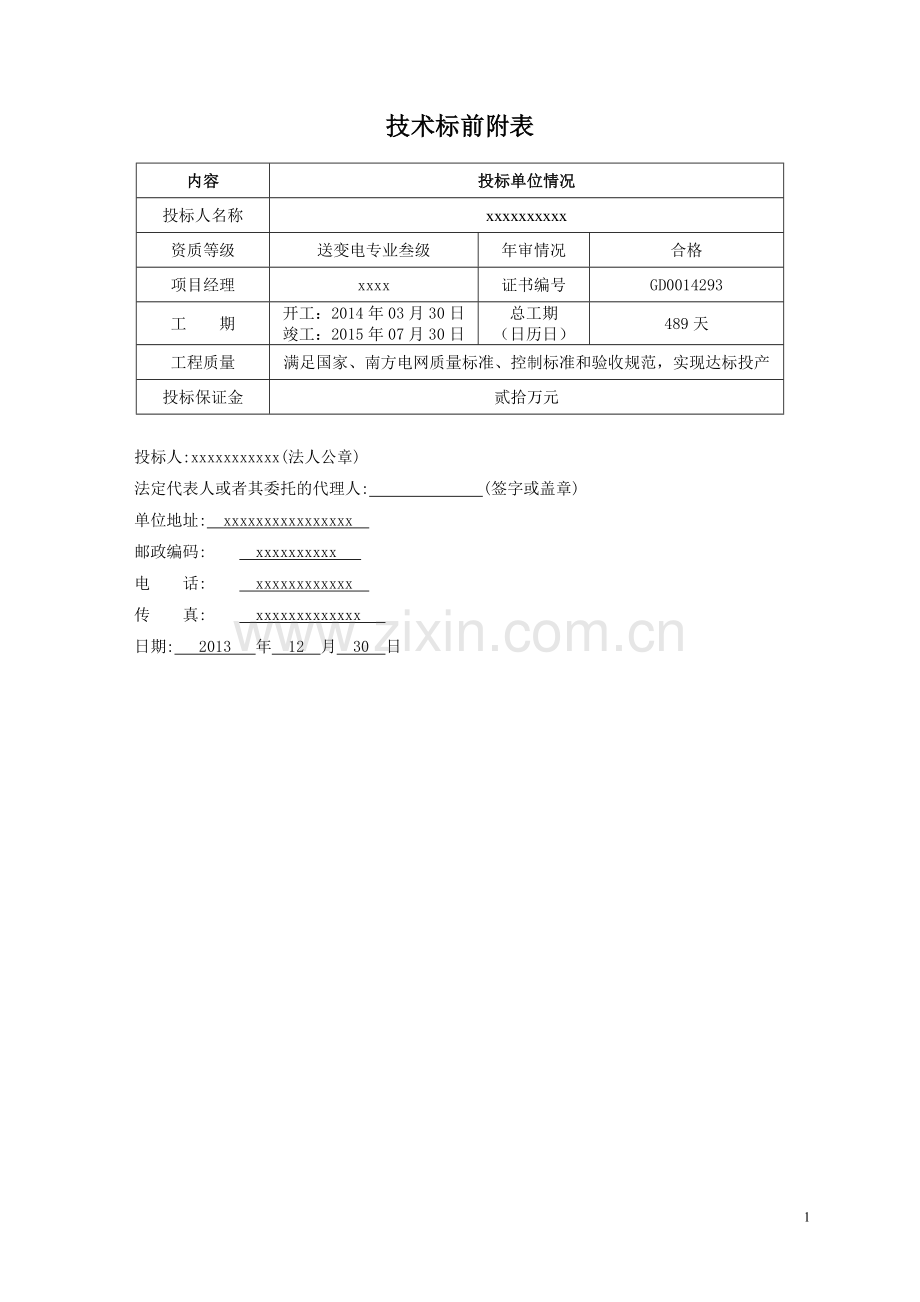

技术标前附表

内容
投标单位情况
投标人名称
xxxxxxxxxx
资质等级
送变电专业叁级
年审情况
合格
项目经理
xxxx
证书编号
GD0014293
工 期
开工：2014年03月30日
竣工：2015年07月30日
总工期
（日历日）
489天
工程质量
满足国家、南方电网质量标准、控制标准和验收规范，实现达标投产
投标保证金
贰拾万元

投标人:xxxxxxxxxxx(法人公章)
法定代表人或者其委托的代理人: (签字或盖章)
单位地址: xxxxxxxxxxxxxxxx
邮政编码: xxxxxxxxxx
电 话: xxxxxxxxxxxx
传 真: xxxxxxxxxxxxx
日期: 2013 年 12 月 30 日
目 录
一、施工组织设计纲要 4
（一）工程概况及特点 4
1工程概况 4
2工程特点 9
（二）施工现场总平面布置图 11
1施工现场总平面布置图 11
2施工现场总平面布置说明 11
（三）施工方案 12
1施工准备 12
2施工工序总体安排 17
3主要工序和特殊工序的施工方法和施工效率估计，潜在问题的分析 17
4工程成本的控制措施 57
（四）工期及施工进度计划 58
1工期规划及要求 58
2施工进度计划网络图 58
3施工资源计划 58
4施工进度计划分析 61
5计划控制程序、方法和制度 61
（五）质量目标、质量保证体系及技术组织措施 62
1质量目标 62
2质量管理组织机构及主要职责 62
3质量管理的措施 65
4质量管理及检验的标准 66
5质量保证技术措施 68
（六）安全目标、安全保证体系及技术组织措施 73
1安全管理目标 73
2安全管理组织机构及主要职责 73
3安全管理制度及办法 75
4安全组织技术措施 86
5重要施工方案和特殊施工工序的安全过程控制 86
（七）工程分包的管理 91
（八）环境保护、水土保持及文明施工 91
1环境保护、水土保持 91
2加强施工管理、严格环境保护 92
3节能措施和办法 92
4文明施工的目标、组织机构和实施方案 92
5文明施工考核、管理办法 94
（九）计划、统计和信息管理 94
1计划、统计报表的编制与传递 94
2信息管理 95
3电子化移交 96
二、项目管理机构 96
（一）组织机构组成表、关系图 96
1现场组织管理 96
2施工现场组织机构人员的职责和权限 98
（二）工程主要负责人简介 101

附图一：xx110千伏文楼输变电工程施工现场总平面布置图
附图二：xx110千伏文楼输变电工程施工进度计划横道图
附图三：xx110千伏文楼输变电工程施工进度计划网络图

一、施工组织设计纲要
（一）工程概况及特点
1.工程概况
1.1工程简述
（1） 项目名称：xxx110千伏文楼输变电工程
（2） 项目法人：xxxxx公司
（3） 建设单位：xxxxxx
（4） 招标代理人：xxxxxx
（5） 工期：489天
计划开工日期：2014年3月30日，竣工日期：2015年7月31日。
（6） 要求质量标准：满足国家、南方电网质量标准、控制标准和验收规范，实现达标投产。
（7） 质量安全控制目标：杜绝人身死亡事故、杜绝人身重伤事故；杜绝重大设备、一般及以上质量事故，确保工程无永久性缺陷。
（8） 现场文明施工目标：按照《中国南方电网有限责任公司基建工程安全文明施工管理规定》的要求和标准布置施工现场的文明施工设施，创造良好和规范的安全文明施工环境。
1.2工程规模
（1）变电部分
本期建设1×20MVA主变压器（利用闲置物资），110千伏出线2回，10千伏出线10回，10kV无功补偿1×2×2000kvar；对侧220kV那务变电站扩建110kV间隔1个，对侧110kV平定变电站扩建110kV间隔2个。
（2）110kV输电线路部分
1）110千伏文楼至那务线路工程：新建单回线路长约1×22.86km（架空线路部分）。
2）110kV文楼至平定线路：新建单回线路长约1×15.8km（架空线路部分）。
（3）通信部分
110千伏文楼变电站通信设备工程；110kV文楼变电站至那务站OPGW光缆工程；110kV文楼变电站至平定站OPGW光缆工程。
1.3工程承包范围
（1）招标范围
1） 变电部分:施工图纸范围内的变电建筑、安装、调试工程（含消防土建、图像监视及安全防护系统、远动系统）、白蚁防治、安健环制作及安装等。其中建筑工程包括但不限于大型土方、场地平整、临时工程（包括临时性的施工电源、水源、道路）、护坡、挡土墙、围墙、防洪排水、进站道路、平定站拆迁、基槽余土外运，运距20km等，本次招标范围不含消防工程（泵房内设备及管道、火灾报警、主变水喷雾、气体消防）、绿化工程、10kV绝缘铜管母线安装、微机五防系统及远动系统（站外部分）。具体招标范围按施工图纸。
2） 架空线路部分:施工图纸范围内的架空送电线路安装、调试工程。包括：线路本体工程、施工场地租用、辅助施工费用、旧电力线及铁塔拆除按50公里计算运回仓库、跨越及河流封航（如有）、鱼塘围堰（如有）、施工道路修筑、杆塔标志牌安装、OPGW光缆架设、线路参数测试，塔基植被恢复。不包括：塔基占地及其青苗赔偿、架线青苗赔偿、施工临时占用地及施工道路的青苗赔偿、接地线铺设的青苗赔偿、沿线建（构）筑物拆迁补偿、通信线路拆除（如有）、各类市政管道拆除（如有）。
3） 通信部分：施工图纸范围内的站内通信设备安装及调试工程。
备注：1、变电部分安健环制作及安装属于本次招标范围，暂定金额28万元计入报价，按实结算。包水保、环评验收通过，如果验收不通过，施工单位需做好整改措施直到通过为止。
具体详见下表：
序号
图纸资料名称
1
T0101 土建部分
场地平整
2
T0102 土建部分
总体部分
3
T0103 土建部分
110千伏构架及基础
4
T0104 土建部分
110千伏设备支架及基础
5
T0105 土建部分
主变场地构支架及主变基础
6
T0106 土建部分
配电装置楼建筑
7
T0107 土建部分
配电装置楼结构
8
T0108 土建部分
警传室及变电站大门、通花围墙
9
T0109 土建部分
泵房水池建筑及结构
10
T0110 土建部分
给排水
11
T0111 土建部分
暖通施工图
12
T0112 土建部分
绿化
13
D0101 电气部分
总的部分
14
D0201 电气一次部分
110千伏配电装置
15
D0202 电气一次部分
10千伏配电装置
16
D0203 电气一次部分
主变及10千伏母线桥安装
17
D0204 电气一次部分
站用电及照明
18
D0205 电气一次部分
防雷接地
19
D0206 电气一次部分
全站点敷设及防火封堵
20
D0207 电气一次部分
消防自动报警系统
21
D0301 电气二次部分
公共部分
22
D0302 电气二次部分
直流系统部分
23
D0303 电气二次部分
10千伏站用变二次线
24
D0304 电气二次部分
#1主变部分二次线
25
D0305 电气二次部分
110千伏线路、分段及备自投二次线
26
D0306 电气二次部分
10千伏线路及分段二次线
27
D0307 电气二次部分
10千伏电容器二次线
28
D0308 电气二次部分
10千伏接地变二次线
29
F0101 消防部分
给水及消防安装图
30
U0101 通信部分
光通信设备安装图

平定至文楼配套OPGW光缆工程

31
U0101 通信部分
光纤复合架空地线（OPGW)综合图

文楼至那务配套OPGW光缆工程

32
U0101 通信部分
光纤复合架空地线（OPGW)综合图

对侧110千伏平定站扩建

33
T0101 土建部分
总体部分
34
T0102 土建部分
110千伏构支架部分
35
T0103 水工部分
新建综合生产用房给排水
36
T0103 暖通部分
新建综合生产用房暖通施工图
37
T0103G 土建部分
综合生产用房结构施工图
38
T0103J 土建部分
综合生产用房结构施工图
39
D0101 电气一次部分
110千伏配电装置
40
D0102 电气一次部分
新建站用电及照明
41
D0302 电气二次部分
平定扩建工程二次图纸

对侧220千伏那务站扩建

42
D0101 电气一次部分
110千伏配电装置
43
D0302 电气二次部分
那务扩建工程二次图纸
44
T0101 土建部分
全一册

平定至文楼线路

45
A0101 综合部分
说明书、材料清册及综合图纸
46
D0201 电气部分
平断面图及杆塔明细表
47
D0202 电气部分
机电部分施工图
48
T0301 结构部分
基础配置表、基础施工图
49
T0302 结构部分
JGU6耐张塔组装图
50
T0303 结构部分
JG7耐张塔组装图
51
T0304 结构部分
JG5耐张塔组装图
52
T0305 结构部分
ZM4直线塔结构图
53
T0306 结构部分
JGUS5耐张塔组装图

地质报告

文楼至那务线路

54
A0101 综合部分
说明书、材料清册及综合图纸
55
D0201 电气部分
平断面图及杆塔明细表
56
D0202 电气部分
金具组装图及导地线弧垂表
57
T0301 结构部分
基础配置表、基础施工图、地脚螺栓加工图及结构部分材料表
58
T0302 结构部分
JGU6耐张塔组装图
59
T0303 结构部分
JG7耐张塔组装图
60
T0304 结构部分
JG5耐张塔组装图
61
T0305 结构部分
ZM4直线塔结构图
（2）施工承包方式
包工、部分包料，包工期、包质量、包安全、包文明施工：
1）变电部分：建设单位提供电气一、二次设备(含端子箱，不含配电箱、动力箱)、通信设备、图像监视及安全防护系统设备、全站电缆(不含照明低压动力电缆)、光缆、10kV及以上电缆头、支柱绝缘子、软母线绝缘子、变电金具（含设备线夹、挂环、挂板等）、钢芯铝绞线、穿墙套管、10kV绝缘铜管母线、封闭母线桥、型钢（钢管）构支架、型钢（钢管）横梁、爬梯、避雷针，其余材料（含屏蔽双绞线等）由施工单位提供。
注：a照明低压动力电缆包括站用变低压侧至低压交流屏、低压交流屏至各个配电箱的电缆等。
b施工临时用电全部设备及材料均为乙供（注：变压器已含在临时设施费中，不计入报价）。
c视频及环境监控系统：光缆、电缆（软电线）、网线为甲供材料，PVC管、镀锌钢管等为乙供材料。
2）架空线路部分：建设单位提供杆塔材料、杆塔标志牌、导地线、绝缘子、金具、光缆、光缆金具，其余材料由施工单位提供。
3）通信设备工程：除接地铜排、电力电缆、接地线、PE塑料管、PVC管、镀锌钢管为乙供，其余为甲供。
1.4地质地貌情况
（1）地形地貌
1） 110kV文楼变电站位于文楼镇正南约400米处，站址场地开阔，交通条件良好。
2） 110千伏文楼至那务线路工程：本线路地形以山地、丘陵为主，间有部分平地。山地、丘陵多为松杂木、桉树林、橡胶林，平地多为水田和旱田，山地占50％，丘陵占45％，平地占5％。
3） 110千伏文楼至平定线路工程：本线路地形以山地、丘陵为主，间有部分平地。山地、丘陵多为松杂木、桉树林、橡胶林，平地多为水田和旱田，15％为平地、40％为丘陵、山地为45％。
（2）工程地质
1) 经钻探揭露，变电站场地岩土层可分为6个主层，分为素填土，淤泥，粘土，粘土，中砂，粉质粘土层，据收集到资料，场区附近未发现有影响场地稳定性的断层、滑坡、坍塌、沉陷等不良地质现象，场地稳定性良好。
2) 线路工程所经地段无不良地质作用分布，且地区地质环境稳定；沿线土层分布有粉土、中砂、风化花岩石。
1.5自然环境
（1）xxx110千伏文楼输变电工程地处化北地区，设计最大风速为23.5~29米/秒，极限最高气温：40℃，极限最低气温：0℃，年平均气温：20℃，无覆冰，年平均雷暴日数：95~108d。
（2）本工程施工期正处于多雨水、多台风季节，为了保证要本工程的整个施工过程中，确保人身安全，确保设备安全，我们将在开工前向当地气象部门和当地群众详细了解本地区的天气情况，制定本工程施工的各类安全防护措施。完备的、科学的安全施工措施，变电站工程包括：土建施工、电气设备安装调试等安全措施，尤其对侧2个变电站扩建工程，由于是运行站，必须做足安全措施；线路工程包括：基础开挖、模板安装、混凝土的浇捣、铁塔组立、导地线架设、跨越架搭设等安全措施。
（3）我们根据当地的自然天气情况、工程周围的地貌，结合施工情况，合理的安排工程施工临建场所，包括：项目部、生活区、加工区、施工用电及生活用电、用水等。临建符合国家的有关规定要求，应能保证在本地区恶劣气候条件下的安全。临建的基础应能满足防水、防风要求。
1.6交通情况
（1）110千伏文楼变电站位于文楼镇正南约400米处，地形基本为平地，交通运输状况较好。
（2）线路工程沿线多条村镇间大路可以利用，山地、丘陵人力运距较远，整体交通运输条件一般。人力平均运距约为0.65km，汽车平均运距约为20km。
2.工程特点
2.1设计特点
（1）变电站工程设计特点
本站为110kV 常规变电站，配电装置楼为桩基础二层框架结构，采用110kV户外型，10kV设备户内开关柜布置方案，110kV主接线：本期及终期为单母线分段接线，本期2回出线，1回主变进线。主变按照终期2×40MVA，本期1×20MVA。10kV接线：本期为单母线接线。本变电站设计规模见下表：
序号
名称
本期
终期
1
主变压器
1×20MVA
2×40MVA
2
110kV主变进线
1回
2回
3
110kV出线
2回：那务1回，平定1回
4回
4
10kV出线
10回
30回
5
10kV电容器组
2×2000kVar
4×4000kVar
6
站用变
2×SC-11-200/10.5
2×SC-11-200/10.5
7
主接线
110kV单母线分段接线
10kV单母线接线
10kV单母线分段接线
（2）架空线路工程设计特点
本工程为2条新建110kV线路，直线塔基础一般采用掏挖基础，耐张塔采用人工挖孔桩基础。110千伏文楼至那务线路工程：新建单回线路长约1×22.86km，单回路直线塔：49基；单回路耐张塔：20基；双回路耐张塔：2基（其中一基为旧塔）。110kV文楼至平定线路工程：新建单回线路长约1×15.8km，全线共计使用铁塔47基，其中：单回路直线塔33基，单回路转角塔12基，双回路终端塔1基，四回路终端塔1基。导线型号为： JL/LB1A-300/40钢芯稀土铝绞线。地线采用JLB35-100型铝包钢绞线/OPGW-90型光纤。
2.2工程特点
（1）变电站土建工程特点
配电装置楼为桩基础二层框架结构，警传室及消防水泵房为一层框架结构，消防水池及事故油池这钢筋混凝土结构，110kV场地为1个主变变高间隔、2个出线间隔、2个PT间隔、1个母线分段间隔共6个间隔，其中配电装置楼电气设备布置如下：
一层：10kV高压室；
二层：接地变室、主控室及通信室。
（2）变电安装
1）110kV文楼变电站：主变压器1×20MVA、110kV 主变进线1回、110kV出线2回、10kV出线10回、10kV无功补偿电容器组2×2000kVar、10kV消弧装置1个、站用变2×SC-11-200/10.5等安装及调试，站内通信设备、管道光缆、视频及环境监控系统、防火封堵、安健环划线。
2）对侧220kV那务站扩建1个出线间隔；110kV平定站扩建2个出线间隔。
（3）架空线路
1）铁塔基础一般采用掏挖基础和人工挖孔桩基础。
2）本线路工程全长35千米，跨越距离长，施工范围广，涉及青赔难度大，协调工作量大。
2.3影响施工的主要和特殊环节分析
（1）文楼站土建部分
1) 本工程土建施工主要工序包括：配电装置楼施工、警传室施工、消防水池及泵
房施工、主变基础及事故油池施工、设备基础施工，施工时应注意要做各施工班组在使用施工场地、工序衔接、施工资源等方面的协调工作。
2) 土建施工中预制构件、预留孔洞、预埋铁件必须严格按照图纸施工，以免直接
影响到电气安装，特别是几何尺寸、轴线、标高。
3) 室外相应设备的安装受不良天气影响较严重，须合理安排工期。
4) 对侧变电站扩建涉及停电，但不影响本工程工期。
5) 本工程场地平整及土建施工刚好遇上雨季，受天气影响较大，要做好雨季施工
措施，使之受雨水影响尽可能小。
6) 建构筑物预留孔洞，预埋件多，测量控制网点施工放线定位准确。
7) 土建应配合消防、照明、通信、视频监控等工程的施工。
8) 配电装置楼、110kV场地以及电缆沟施工是影响本输变电工程工期的关键工作，
必须严格按照施工进度计划安排施工。
（2）文楼站电气安装调试部分
1) 要根据现场实际制定切实可行的主变附件吊装方案，以免损坏散热器、油枕、
套管、升高座等，
2) 软母线、设备连线等导线压接要由持证压接工进行，并做好压接记录。
3) 高试作业时必须拉设安全警戒线，避免不必要的人员进入，并注意保护自己。
（3）对侧变电站部分
220kV那务站和110kV平定站是运行变电站，作业时要做好安全措施。
（4）架空线路部分
1) 沿途青赔工作，本工程线路跨越农作物较多，青赔工作难度有可能较大，影响
工期。
2) 铁塔基础浇筑完成后，需满足龄期才能进行立塔。
3) 野外施工，受不良天气影响较严重，须合理安排工期。
（二）施工现场总平面布置图
1.施工现场总平面布置图
本工程施工平面布置充分利用现场条件，按照广东电网公司的安全文明施工要求，合理布置施工队、材料站和项目部。项目部设在110千伏文楼变电站内，材料站设置3个：变电站1个，2条线路各1个。施工现场临建设施分两部分设置，分别为生产和办公两大系统。生活及休息住所在文楼镇内租用。
具体见《附图一：xxx110千伏文楼输变电工程施工现场总平面布置图》
2.施工现场总平面布置说明
2.1施工现场总平面布置原则
（1） 各项施工设施布置应满足有利生产、安全、防火、保卫和环境保护等方面的要
求。
（2） 在满足施工需要前提下，尽量减少施工用地，施工现场布置要紧凑合理。
（3） 生产性设施（钢筋加工场、模板加工场、搅拌站等）和办公性设施分开设置。
（4） 生产性设施如钢筋加工场、模板加工场、搅拌站尽量靠近使用部位设置，减少
场内二次运输工作量。
（5） 按照南方电网广东电网公司《电网工程建设标识和安全文明施工规范手册》的
要求，施工现场布置要合理有序、标志齐全、标识清楚，为施工人员提供一个安全文明的施工环境。
（6） 现场布置应体现南方电网、广东电网公司的企业形象，以及我公司特有的风貌。
2.2变电站现场施工设施一览表（见表2-1）
表2-1工程现场施工设施一览表
序号
现场施工设施名称
占地面积（㎡）
备注
1
项目部（含业主、监理办公室）
240
活动板房（9间）
2
土建材料堆放及加工区
120
单层简易钢结构
3
电气材料堆放及加工区
120
单层简易钢结构（共3个）
4
厕所
10
单层简易砖混钢结构
5
门卫室
10
单层简易砖结构
6
医务室
10
活动板房
7
工器具房
100
单层简易钢结构
2.3施工现场总平面具体布置
（1） 线路工程材料站：线路工程设2个材料站，分别在2条线路的中间，这样便
于施工和材料运输。
（2） 临时供电电源：施工临时供电电源按照三相五线制、三级配电和双重保护的
原则在每个施工点配设合格的分配电箱。
（3） 临时供水水源：施工临时供水水源基本使用附近自来水水源，管道采用镀锌
钢管。
（4） 土建材料堆放及加工区：土建材料堆放及加工区设在110kV场地东边的空地
处，采用简易钢结构，地面硬底化。原材料和加工好模板应分区堆放，并做好标识。
（5） 电气材料设备堆放及加工区：电气材料设备堆放及加工区设在110kV场地东
边的空地处，采用简易钢结构，地面硬底化。原材料和设备应分区堆放，并做好标识。
（6） 现场办公室：设在项目部，采用活动板房，是项目部人员主要办公地点，办
公室内布置各种反映施工情况的图表。项目部设在配电装置楼北侧，项目部设置施工项目经理室、施工部、质安部、物资部、资料室，以及业主办公室、监理办公室、会议室。
（7） 医务室：医务室设在项目部活动板房内，便于处理头晕、伤风感感冒和小外
皮伤之类不便。
（8） 员工活动场所：员工活动场所位于项目部内部，设在会议室。
（三）施工方案
3.1施工准备
（1）施工技术资料准备
施工技术资料的准备工作由项目技术负责人负责组织安排，施工部负责施工技术资料的编制。本工程在开工前需要把施工组织设计、质量保证大纲、职业安全健康和环境管理策划、安全基准风险分析及危险点辨识、应急预案、绿色方案、施工现场临时用电、工程施工进度计划、物资物资供应进度计划、安全文明施工二次策划、土建工程总施工方案及专项施工方案等技术资料编制完毕。在各分部工程开工前需将各分部工程的作业指导书及施工技术资料编制完毕。变电站工程需要编制的技术资料有：配电装置楼建筑施工方案、110kV场地等土建施工方案、脚下手架搭设与拆除专项施工方案、设备吊装施工方案、一次设备安装施工方案、主变安装专项施工方案、电缆敷设施工方案、设备交接试验方案、设备调试方案；线路工程需要编制的技术资料有：架空线路工程总施工方案、铁塔基础施工方案、基础检测方案、跨越架搭设方案、铁塔组立施工方案、导地线架设施工方案等，其中主要施工技术资料编制进度见表3-1计划表。
表3-1：主要施工技术资料编制进度计划表
序号
技术资料名称
编制部门
提交期限
1
工程施工组织设计
项目总工
2014年3月20日
2
质量保证大纲
质量部
2014年3月20日
3
安健环策划
安监部
2014年3月20日
4
应急预案、
安监部
2014年3月20日
5
安全基准风险分析及危险点辨识
安监部
2014年3月20日
6
安全文明施工二次策划
安监部
2014年3月20日
7
施工现场临时用电
安监部
2014年3月20日
8
工程施工进度计划
施工部
2014年3月20日
9
物资供应进度计划
物资部
2014年3月20日
10
土建工程总施工方案
施工部
2014年3月20日
11
配电装置楼建筑施工方案
施工部
2014年3月20日
12
脚下手架搭设与拆除专项施工方案
施工部
2014年3月20日
13
110kV配电装置安装方案
施工部
2014年9月15日
14
10kV配电装置安装方案
施工部
2014年9月15日
15
设备吊装施工方案
施工部
2014年9月15日
16
主变压器安装方案
施工部
2014年9月15日
17
电容器组安装施工技术措施
施工部
2014年9月15日
18
控制及保护屏柜安装方案
施工部
2014年9月15日
19
设备交接试验方案
施工部
2014年11月20日
20
电气设备调试方案
施工部
2014年11月20日
21
变电站启动方案
施工部
2014年11月20日
22
架空线路工程总施工方案
施工部
2014年3月20日
23
铁塔基础施工方案
施工部
2014年3月20日
24
基础检测方案
施工部
2014年3月20日
25
跨越架搭设方案
施工部
2015年2月1日
26
铁塔组立施工方案
施工部
2015年2月1日
27
导地线架设施工方案
施工部
2015年4月1日
（2）材料设备的准备
根据施工图纸和材料清册分别编制甲、乙供材料设备到货计划。按照工程施工进度计划将开工前的材料设备运输到指定的材料站，并按程序进度取样送检。
（3）施工机械的配置
表3-2：变电站主要施工机械设备表
序号
机具名称
规格型号
单位
数量
1
挖掘机
PC400
台
3
2
大型推土机

台
2
3
压路机
50T
台
1
4
夯实机

台
3
5
砼搅拌机
400升
台
2
6
砂浆机
300升
台
2
7
配电箱
一级、二级、三级
个
6
8
小型货车

台
2
9
泥浆工程车
10T
辆
2
10
钻孔机（冲孔机）

台
2
11
土方工程车
4.5T
辆
8
12
汽车吊机
50T
台
1
13
钢筋弯曲机
4KW
台
2
14
钢筋张拉机
10KW
台
2
15
钢筋切断机

台
2
16
振捣器
插入式
台
6
17
马路切割机
400mm
台
1
18
电焊机
BX1-315 BX1-200
台
7
19
电动套丝机
6”
台
1
20
水准仪
DZS3-1
台
3
21
经纬仪
DJD2-1G50mm
台
2
22
潜水泵
2KW
台
3
23
对讲机

台
6
24
砂轮切割机
φ400
台
3
25
手扳葫芦
3t
个
3
26
标准电源箱

个
6
27
汽车式起重机
16T
辆
1
28
SF6气体检漏仪

台
1
29
SF6气体回收装置

台
1
30
SF6水分测量装置

台
1
31
弯管机

台
2
32
铭牌机
M-100
台
2
33
弯排机
日本OK401
台
1
34
电焊机
21kVA
台
5
35
高压真空滤油机
日本进口
套
1
36
导线液压压接机
200T
套
1
37
合金切割机

台
2
38
砂轮切割机
￠400
台
5
39
高压试验装置
DC120-600kV
台
1
40
局放检测仪
JF-8001
套
1
41
介损测试仪
TGWH-2A
台
1
42
光线示波器
SC16
台
1
43
变压器直流电阻测试
JD2520
套
1
44
整组试验仪
5100D
套
1
45
回路电阻测试仪
PCIMΩ/3
套
1
表3-3：线路主要施工机械设备表
序号
名 称
规 格
单位
数量
备注
1
吊车
25t
台
2

2
镐、锄、铲

把
各30

3
手推斗车

辆
30

4
钢筋弯曲机
GW-40B
台
1

5
钢材切割机

台
1

6
发电机
20MW
台
2

7
电焊机

台
2

8
顶管机

台
1

9
机动绞磨
3t
台
4

10
钢丝绳
φ12.5×100m
条
10

11
钢丝绳
φ11×10m
条
20

12
钢丝绳
φ11×5m
条
10
防扭钢丝绳
13
角铁桩
∠90×8×1500
条
30

14
对讲机

台
30

15
电缆滑车
适用电缆型号
只
150

16
牵引绳
φ13
km
15

17
卡线器
适用导线型号
只
30

18
链条葫芦
1.5t、3t
只
20

19
压线钳

台
5

20
卸扣
1t～3t
个
80
转角滑车 30 只
21
穿孔器

套
2

22
多功能剥切刀

把
10

23
水平仪

台
3

24
手动叉车

台
2

25
运输车辆

台
6

26
小车及人货车

台
2

27
枕木

条
50

28
接地电阻表
4105
台
5

29
多功能万用表
DT9250
台
4

30
绝缘摇表
NL3102
（500-2500MΩ）

台

5

31
相序表
8031
台
5

32
水平尺

把
10

33
速测欧姆计
PS-9067
台
4

（4）施工力量的配置
1) 抽调公司的精干施工力量投入本工程施工，其中包括1个施工队负责土建工程施工任务，3个电气施工队负责电气安装及调试施工任务，3个线路施工队进行施工。
2) 在项目经理的领导下，在公司抽调技术过硬和经验丰富的工程技术人员以及各施工队的质检员、安全员组成技术、质量以及安全管理系统，负责施工技术管理、施工技术方案的制定和技术交底、质量管理和质保体系运行、安全管理和安全监督。技术人员应在工程的开始阶段，进入施工现场。施工力量的配置计划表见表3-4。
表3-4：施工力量安排计划表
序号
工程阶段
技术力量
劳动力
高级
中级
初级
技工
合同工
临时工
1
工程准备
1
2
2
6
6

2
土建施工
1
2
5
20
20
80
3
电气施工
2
2
8
20
20
60
4
电气调试
2
2
8
4
6

5
线路施工
1
2
3
3
4
10
6
验收移交
2
4
4
5
5

3.2施工工序总体安排
（1） 变电土建工程按照“先地下后地上、先主体后分部”的原则分为基础工程施
工、建筑物主体、装修施工、电缆沟、附属构筑物等五大工序。
（2） 电气安装工程按照“先设备后电缆、先安装后调试”的原则分为主变压器系
统安装、110kV配电装置安装、10kV配电装置安装、控制及保护屏台安装，电缆敷设接线、单体设备及分系统调试等六大工序。土建施工和电气施工工序以土建中间验收作为里程碑分界点。由于本工程工期比较紧，要求土建和电气互相配合，尽量避免土建和电气交叉作业的方法组织施工，小工序则作为相互交错而成流水作业。按照施工工序计划安排人员、机工具、材料进场。
（3） 线路工程执照“线路复侧、分坑及开挖、基础浇筑、铁塔组立、架线”五个
工序进行施工，线路工程施工进度不影响整个工程工期。具体施工工序参见网络图《附图三：xxx110千伏文楼输变电工程施工进度计划网络图》。
3.3主要工序和特殊工序的施工方法和施工效率估计，潜在问题的分析
（1）变电站土建部分主要工序和特殊工序的施工方法
1）定位放线
a. 进场后首先由业主向我公司提供施工定位基点及标高基点。对设计总平面图进行图上复核，以确保设计图纸的正确。现场上，与甲方一道对坐标点和水准点进行交接验收。
b. 现场建立控制坐标网和水准点，水准点由永久水准引入。
c. 工程定位后要经有关单位及监理验收合格后方可开始施工。
d. 定位测量中若发现对侧站扩建部分轴线标高与原有的不符或不吻合时，即向监理和设计汇报，听候处理。
2）现场平面控制网与标高点的建立
根据甲方提供的平面控制点，围绕建筑物，用经纬仪测量建立本工程的施工平面控制网，作为本工程施工时平面控制之用。同时根据甲方提供的水准点，围绕建筑物，用水准仪测几个施工用的水准点，作为本工程施工时高程控制之用。
3）桩基础工程施工
a. 主要工序：场地平整→放线→复线→钻桩→扎钢筋笼→浇混凝土→砼垫层→承台支模→扎筋→浇混凝土→养护→拆模→检验→回填
b. 本工程采用桩基础，土方开挖采用机械钻桩方法。桩深度由市建设局检测站的超前钻确定。由于是混凝土灌注桩，泥浆需要集中放置，及时外运，不得污染周围环境，并悬挂安全警标牌，夜间应有明显安全警标等。
4） 承台及地梁基础模板工程
基础模板采用胶合板模板组合的方法。安装基础模板前，应复查基础垫层的标高及中心线位置，弹出基础边线；基础模板面标高应符合设计要求；模板装配需撑牢钉实。
5）基础钢筋工程
桩基经检测合格后，方可进行承台和地梁施工。垫层浇筑经自然养护24小时后，方可下料上人进行钢筋绑扎。钢筋运至基坑内人工绑扎，钢筋绑扎采用扎筋丝绑扎牢固。除双向受力构件外，一般每个钢筋交叉点均必须绑扎。钢筋的保护层采用与混凝土同成份的水泥砂浆制成的垫层，垫块制作应专人负责，制成大小5-8cm见方，厚度严格控制成钢筋保护层厚度，一般为35、25、15mm等，用于梁、柱侧的砂浆垫块还必须埋有扎筋丝。并必须十份注意养护，这样才保证垫块有较好的强度，专人垫放，垫放间距不大于1m。施工过程中钢筋运至基坑内人工绑扎，应两人用手水平平抬，不得用肩扛，更不能竖起搬运。
6）基础混凝土工程
a. 商品混凝土：本工程混泥土采用商品混凝土
b. 混凝土运输：结合本变电站工程混凝土量大等特点，混凝土运输由商家专车运输。
c. 混凝土浇筑：混凝土浇筑前应将模板湿润，采用插入式振动器为主的内部振动方法。对于基础平面较大，厚度也较厚，要注意分层下料，分批振捣，振捣要适度。振动器不宜触角钢筋及模板。
d. 混凝土养护：本工程基础体积较大，应采取相应的技术措施减少水化热及砼的收缩、防止产生温度裂缝。①首先要求砼内加入适当的外加剂，通过减少水泥用量以降低水化热。施工中的措施是对浇筑后的混凝土采取保温养护的办法。混凝土表面覆盖麻袋和塑料薄膜，覆盖的厚度以确保混凝土表面温度与混凝土中心的温度相差不超过25℃。因此在混凝土中要预埋测温管，以测量混凝土中心的实际温度。②混凝土浇筑完毕后3-12小时内，在砼表面进行浇水养护，养时间不得少于7天，加缓凝剂的砼养护不得少于14天。
e. 清水混凝土的内控质量标准：本工程所有外露设备基础全部采用清水混凝土，主要采取以下施工技术措施和技术要求。①混凝土表面平整、结净、颜色均匀一致，无明显气泡。②不得有蜂窝、麻面、露筋、夹渣、粉化。③不得有凹凸不平、为了避免缺棱掉角，基础边沿采用倒角工艺。④表面平
