新华书店施工组织设计.docx

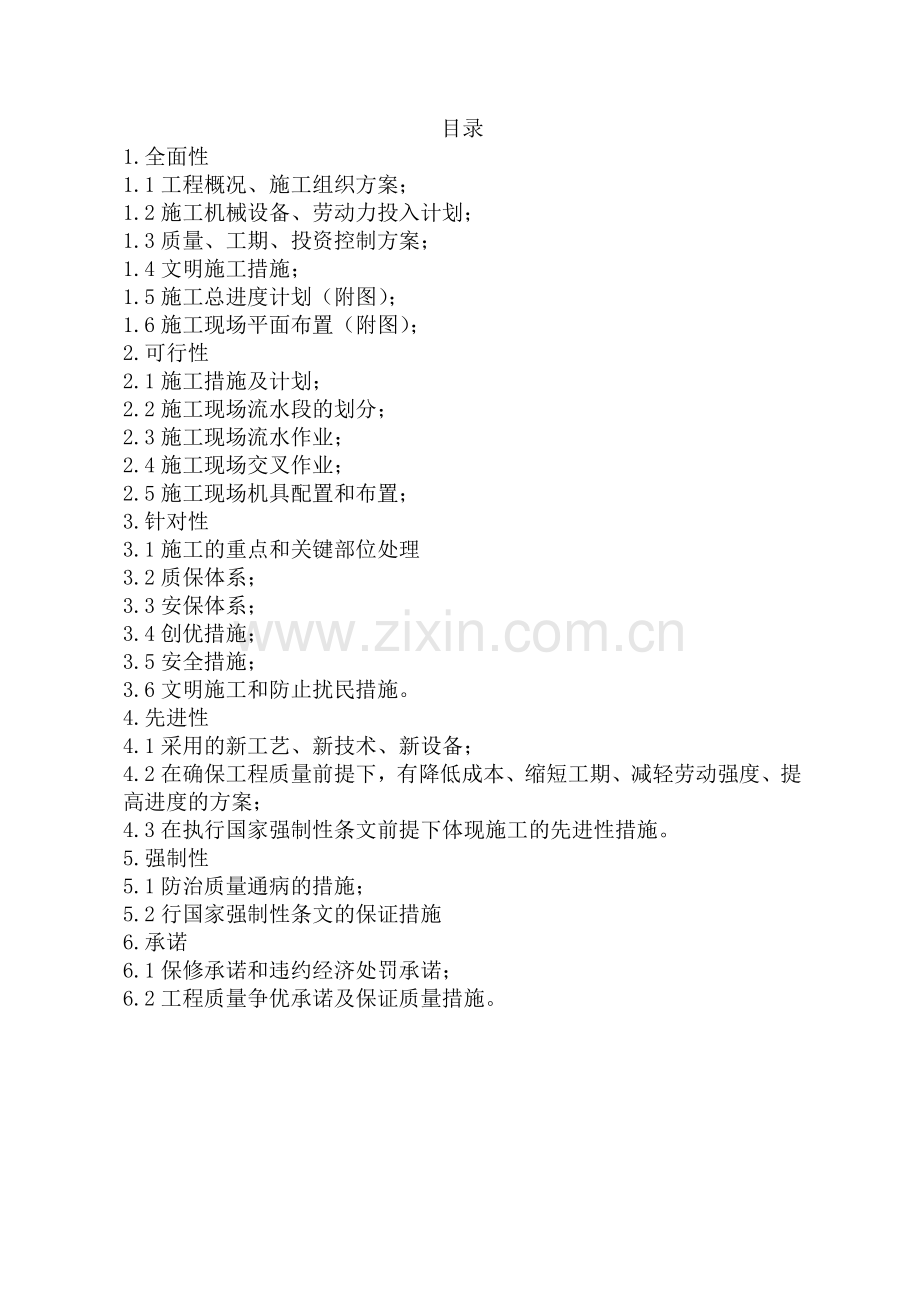

目录
1.全面性
1.1工程概况、施工组织方案；
1.2施工机械设备、劳动力投入计划；
1.3质量、工期、投资控制方案；
1.4文明施工措施；
1.5施工总进度计划（附图）；
1.6施工现场平面布置（附图）；
2.可行性
2.1施工措施及计划；
2.2施工现场流水段的划分；
2.3施工现场流水作业；
2.4施工现场交叉作业；
2.5施工现场机具配置和布置；
3.针对性
3.1施工的重点和关键部位处理
3.2质保体系；
3.3安保体系；
3.4创优措施；
3.5安全措施；
3.6文明施工和防止扰民措施。
4.先进性
4.1采用的新工艺、新技术、新设备；
4.2在确保工程质量前提下，有降低成本、缩短工期、减轻劳动强度、提高进度的方案；
4.3在执行国家强制性条文前提下体现施工的先进性措施。
5.强制性
5.1防治质量通病的措施；
5.2行国家强制性条文的保证措施
6.承诺
6.1保修承诺和违约经济处罚承诺；
6.2工程质量争优承诺及保证质量措施。

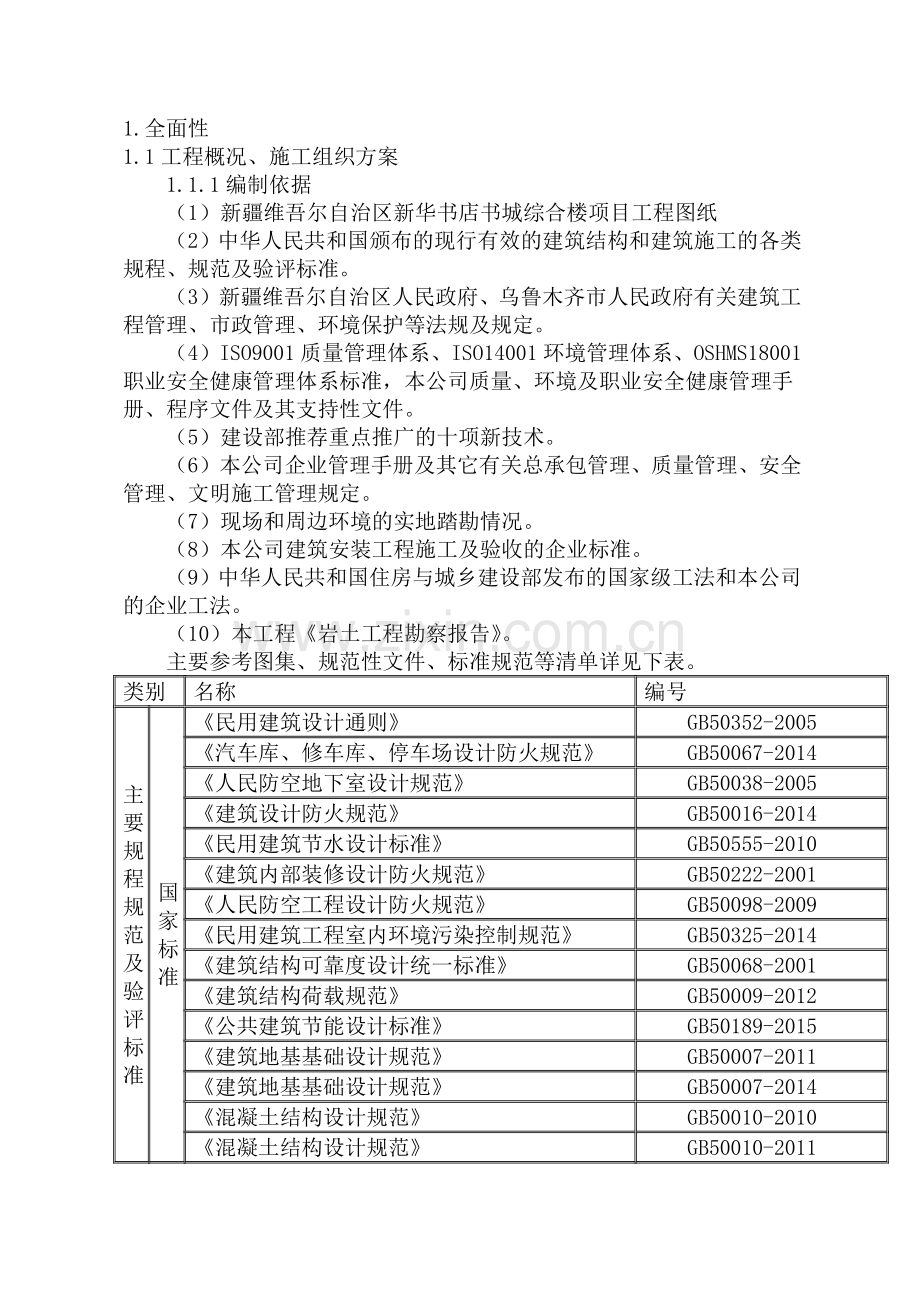

1.全面性
1.1工程概况、施工组织方案
1.1.1编制依据
（1）新疆维吾尔自治区新华书店书城综合楼项目工程图纸
（2）中华人民共和国颁布的现行有效的建筑结构和建筑施工的各类规程、规范及验评标准。
（3）新疆维吾尔自治区人民政府、乌鲁木齐市人民政府有关建筑工程管理、市政管理、环境保护等法规及规定。
（4）ISO9001质量管理体系、ISO14001环境管理体系、OSHMS18001职业安全健康管理体系标准，本公司质量、环境及职业安全健康管理手册、程序文件及其支持性文件。
（5）建设部推荐重点推广的十项新技术。
（6）本公司企业管理手册及其它有关总承包管理、质量管理、安全管理、文明施工管理规定。
（7）现场和周边环境的实地踏勘情况。
（8）本公司建筑安装工程施工及验收的企业标准。
（9）中华人民共和国住房与城乡建设部发布的国家级工法和本公司的企业工法。
（10）本工程《岩土工程勘察报告》。
主要参考图集、规范性文件、标准规范等清单详见下表。
类别
名称
编号
主要
规程
规
范及
验评
标准
国家
标准
《民用建筑设计通则》
GB50352-2005
《汽车库、修车库、停车场设计防火规范》
GB50067-2014
《人民防空地下室设计规范》
GB50038-2005
《建筑设计防火规范》
GB50016-2014
《民用建筑节水设计标准》
GB50555-2010
《建筑内部装修设计防火规范》
GB50222-2001
《人民防空工程设计防火规范》
GB50098-2009
《民用建筑工程室内环境污染控制规范》
GB50325-2014
《建筑结构可靠度设计统一标准》
GB50068-2001
《建筑结构荷载规范》
GB50009-2012
《公共建筑节能设计标准》
GB50189-2015
《建筑地基基础设计规范》
GB50007-2011
《建筑地基基础设计规范》
GB50007-2014
《混凝土结构设计规范》
GB50010-2010
《混凝土结构设计规范》
GB50010-2011
《建筑抗震设计规范》
GB50011-2010
《砌体结构设计规范》
GB50003-2011
《构筑物抗震设计规范》
GB50191-2012
《高层民用建筑设计防火规范》
GB50045-2011
《建筑给水排水设计规范》
GB50015-2009
《钢结构设计规范》
GB50017-2003
《工业建筑防腐蚀设计规范》
GB50046-2008
《供配电系统设计规范》
GB50052-2009
《建筑物防雷设计规范》
GB50057-2010
《电力设施抗震设计规范》
GB50260-2013
《建筑结构可靠度设计统一标准》
GB50068-2001
《建筑结构可靠度设计统一标准》
GB50068-2008
《20KV及以下变电所涉及规范》
GB50053-2013
《低压配电设计规范》
GB50054-2011
《电力工程电缆设计规范》
GB50217-2007
《电力装置的继电保护和自动装置设计规范》
GB50062-2008
《通用用电设备配电设计规范》
GB50055-2011
《建筑照明设计标准》
GB50034-2013
《建筑物防雷设计规范》
GB50057-2010
《建筑物电子信息系统防雷技术规范》
GB50343-2012
《火灾自动报警系统设计规范》
GB50116-2013
《民用闭路监视系统工程技术规范》
GB50198-94
《安全防范工程技术规范》
GB50348-2004
《工业与民用电力装置的接地设计规范》
GBJ65-83
《室内空气质量标准》
GB/T18883-2002
《饮食业油烟排放标准》
GB18483-2004
《建筑给水排水设计规范》(2009版)
GB50015-2003
《二次供水设施卫生规范》
GB17051-1997
《自动喷水灭火系统设计规范》（2005年版）
GB50084-2001
《低倍数泡沫灭火系统设计规范》（2000年版）
GB50151-92
《建筑灭火器配置设计规范》
GB50140-2005
《建筑工程抗震设防分类标准》
GB50223-2008
《自动喷水灭火系统施工及验收规范》
GB50261-2005
《火灾自动报警系统施工及验收规范》
GB50166-2007
《气体灭火系统设计规范》
GB50370-2005
《室外给水设计规范》
GB50013-2014
《室外排水设计规范》
GB50014-2006（2011版)
《建设项目工程总承包管理规范》
GB/T50358-2005
《工程测量规范》
GB50026-2007
《工程测量基本术语标准》
GB/T50228-2011
《建筑地基基础工程施工质量验收规范》
GB50202-2002
《建筑地基基础工程施工质量验收规范》
GB50202-2011
主要
规程
规
范及
验评
标准
国家
标准
《地下防水工程质量验收规范》
GB50208-2011
《地下工程防水技术规范》
GB50108-2008
《地下防水工程质量验收规范》
GB50208-2011
《钢结构工程施工质量验收规范》
GB50205-2001
《屋面工程质量验收规范》
GB50207-2012
《屋面工程技术规范》
GB50345-2012
《建筑地面工程施工质量验收规范》
GB50209-2010
《建筑装饰装修工程质量验收规范》
GB50210-2001
《建筑工程施工质量验收统一标准》
GB50300-2001
《建筑工程施工质量验收统一标准》
GB50300-2013
《普通混凝土力学性能试验方法标准》
GB/T50081-2002
《砌体工程现场检测技术标准》
GB_50203-2014
《砌体工程施工及验收规范》
GB50203-20011
《建筑防腐蚀工程施工及验收规范》
GB50212-2014
《建筑电气工程施工质量验收规范》
GB50303-2002
《建筑电气工程施工质量验收规范》
GB50303-2011
《电气装置安装工程低压电器施工及验收规范》
GB50254-96
《建筑给水排水与采暖工程施工质量验收规范》
GB50242-2002
《通风与空调工程施工质量验收规范》
GB50243-2002
《建筑与建筑群综合布线系统工程验收规范》
GB/T50312－2000
《电梯工程施工质量验收规范》
GB50310-2002
《电气装置安装工程电气设备交接试验标准》
GB50150－2006
《混凝土外加剂应用技术规范》
GB50119-2013
《建筑干挂物理性能分级》
GB/T15225-94
《建筑干挂空气渗透性能检测方法》
GB/T15226-94
《建筑干挂风压变形性能检测方法》
GB/T15227-94
《建筑干挂雨水渗漏性能检测方法》
GB/T15228-94
《建筑外窗抗风压性能分级及其检测方法》
GB50411-2007
《智能建筑工程质量验收规范》
GB50339-2013
《人民防空工程施工及验收规范》
GB50134-2004
《建设工程施工现场供用电安全规范》
GB50194-2014
《建筑施工场界噪声限值》
GB12523-90
《建筑施工场界噪声测量方法》
GB/T12524-90
《环境空气质量标准》
GB3095-2012
《墙体材料应用统一技术规范》
GB50574-2010
《消防给水及消火栓系统技术规范》
GB50974-2014
《建筑机电工程抗震设计规范》
GB50981-2014
《城市区域环境噪声标准》
GB3096-93
《城市建设档案著录规范》
GB/T50323-2001
《建筑工程施工质量评价标准》
GB/T50375-2006
《建设工程项目管理规范》
GB/T50326-2006
《建设工程文件归档整理规范》
GB50328-2014
《建筑防水工程技术规范》
[SJG19-2010]
《消防安全疏散标志设计、施工及验收规范》
(DBJ/T15-42-2005)
行业标准
《城市道路和建筑物无障碍设计规范》
GB50763-2012
《城市用地竖向规划规范》
CJJ83-99
《建筑排水柔性接口铸铁管管道工程技术规程》
CECS168-2004
《埋地硬聚氯乙烯排水管道工程技术规程》
CECS122:2001
《建筑变形测量规程》
JGJ/T8-97
《高强混凝土结构技术规程》
CECS104:1999
《普通混凝土配合比设计规程》
JGJ55-2011
《混凝土用水标准》
JGJ63-2006
《轻骨料混凝土技术规程》
JGJ51-2002
《高层建筑混凝土结构技术规程》
JGJ3-2010
《高层建筑筏形与箱形基础技术规范》
JGJ6-2011
《钢筋焊接及验收规程》
JGJ18-2012
《冷轧带肋钢筋混凝土结构技术规程》
JGJ95-2011
《外墙饰面砖工程施工及验收规程》
JGJ126-2000
《钢筋焊接接头试验方法标准》
JGJ/T27-2014
《钢筋机械连接通用技术规程》
JGJ107-2010
《混凝土泵送施工技术规程》
(JGJ/T10-2011)
《砌筑砂浆配合比设计规程》
JGJT98-2010
《建筑玻璃应用技术规程》
JGJ113-2003
《建筑玻璃应用技术规程》
JGJ113-2009
《玻璃幕墙工程技术规范》
JGJ102-2003
《外墙外保温技术规程》
JGJ144-2004
《民用建筑电气设计规范》
JGJ16-2008
《建筑排水硬聚氯乙烯管道工程技术规程》
CJJ/T29-2010
《二次供水工程技术规程》
CJJ140-2010
《建筑给水薄壁不锈钢管管道工程技术规程》
CECS153:2003
《全球定位系统城市测量技术规程》
CJJ/T73-2010
《通风管道技术规程》
JGJ141-2004
《建筑施工安全检查标准》
JGJ59-2011
《建筑施工高处作业安全技术规范》
JGJ80-91
《施工现场临时用电安全技术规范》
JBJ46-2012
《建筑施工扣件式钢管脚手架安全技术规范》
JGJ130-2011
《办公建筑设计规范》
JGJ67-2006
《旅馆建筑设计规范》
JGJ62-2014
《商店建筑设计规范》
JGJ48-2014
《电影院建筑设计规范》
JGJ58-2008
《饮食建筑设计规范》
JGJ64-89
《车库建筑设计规范》
JGJ100-2015
《建筑机械使用安全技术规程》
JGJ33-2012
主要法律法规文件
国家
《中华人民共和国合同法》
国家主席令第15号
《中华人民共和国建筑法》
国家主席令第91号
《中华人民共和国安全生产法》
国家主席令第70号
《中华人民共和国环境保护法》
国家主席令第22号
《建设工程质量管理条例》
国务院令第279号
《建设工程安全生产管理条例》
国务院令第393号
《安全生产许可证条例》
国务院令第397号
《实施工程建设强制性标准监督规定》
建设部第81号令
《房屋建筑工程实行见证取样和送检的规定》
建设部[2000]211号
《建筑工程设计文件编制深度规定》
建设部[2003]84号
地方
《建筑工程高强钢筋应用技术导则》
XJJ057—2013
1.1.2工程概况
1.1.2.1总体概况
工程名称：新疆维吾尔自治区新华书店书城综合楼项目
建设单位：新疆维吾尔自治区新华书店
设计单位：新疆建筑设计研究院
勘察单位：新疆西北岩土工程咨询有限公司
新疆维吾尔自治区新华书店书城综合楼项目用地位于新疆乌鲁木齐市经济技术开发区二期延伸区（高铁区-C区-069号商务办公用地）,维泰南路以东、澎湖路以北、规划香山街南侧。项目建成后包括地下停车场、办公、宾馆、图书馆、商铺及相应配套用房。
1.1.2.2建筑概况
项目名称
新疆维吾尔自治区新华书店书城综合楼项目
总建筑面积
61964.58m2
结构形式
框架-框心筒
设计使用年限
50年
建筑类别
I类
建筑标高
主楼：地下2层地上22层，93.9m
裙楼：地下2层地上4层局部5层，25.2
层高
-2层
4.2m
-1层
5.1m
裙房部分一层至四层、局部五层
5.1m、3.3m
主楼部分一层
5.7m
主楼部分二至四层
5.1m
五至十二层
4.05
墙体
地下室外墙
P8自防水钢筋混凝土墙
地下室内
墙及隔墙
粘土空心砖、陶粒混凝土空心条板
地上部分非承重的墙体及隔墙
加气混凝土砌块、轻钢龙骨石膏板
外立面
玻璃幕墙、石材幕墙
主要装修做法
楼地面
石材地面、地砖地面、钢筋混凝土板毛面、水泥砂浆地面
踢脚
水泥砂浆踢脚、毛踢脚、面砖踢脚、石材踢脚
内墙
涂料面层、面砖面层、石材面层、毛面层
顶棚
涂料面层、钢筋混凝土毛面、矿棉板悬吊式顶棚、金属板悬吊式顶棚，水泥砂浆顶棚

1.1.2.3结构概况
结构形式
框架-框心筒
基础设计等级
甲级
抗震设防类别
裙楼商业部分为乙类，其余为丙类
场地类别
II类
结构安全等级
裙房商业部分为一级，其余部分为二级
基础型式
梁板式筏基+
柱下独立基础
耐火等级
一级
抗震设防烈度
8度
抗震等级
钢筋混凝土墙抗震等级：一级
框架抗震等级：一级
钢材及焊条
钢筋
HPB300、HRB400、HRBF400、
HRB500、HRBF500、CRB550
型钢钢材/焊条
Q235/焊条E4312、E4316
Q345/焊条E5015、E5016
高强度螺栓
10.9级，扭剪型螺杆及螺母
普通螺栓
C级及配套的螺母
填充墙
加气混凝土砌块，强度等级A3.5，容重≤8KN/m3；砂浆强度等级≥M5
粘土空砖砌块，强度等级≥MU103；砂浆强度等级≥M5
空心陶粒混凝土块，强度等级≥MU3.5（非潮湿环境的内墙）≥MU5.0（外墙及潮湿环境内墙），容重≤9KN/m3；砂浆强度等级≥M5
混凝土强度
基础
筏板基础
独立柱基及墙下条基
防水底板及基础梁
C50
C50
C50
主体
结构
构件

挡土墙
剪力墙及暗柱、连梁
框架柱
梁、板
、楼梯
地下室至八层
基础面至36.5m
C60
C60
C60
C30
九层至二十二层
36.5m至93m

C55
C55
C30
二十二层以上
93.3标高以上

C50
C50
C30
1.1.2.4现场状况
（1）场地状况
我公司经现场勘察，发现本工程拟建区已有临时建筑一间，且不知其归属，关于该建筑物处理方案应由甲方制定；本工程拟建区东侧有高铁工程在现场施工，其作业产生大量堆积土已覆盖本工程部分区域，具体产生的工程量变化待现场测量后得出。
（2）工程地质状况
拟建场地位于新疆乌鲁木齐市经济技术开发区二期延伸区（高铁区-C区-069号商务办公用地）,维泰南路以东、澎湖路以北、规划香山街南侧。
场地各地基岩土层的构成和特征，详见地质勘查报告
1.1.2.5工程施工范围
（1）工程施工范围
本工程包含新疆建筑设计研究院工程编号为15-00738-02-01及新疆维吾尔自治区人防建筑设计研究院工程编号为2016-10的施工图纸、设。计变更、图纸问题及回复及工程量清单所包含的内容。
（2）甲定分包工程
1、弱电系统只计预埋及金属槽盒。
2、消防工程甲定分包
3、通风空调工程甲方甲定分包
4、酒店部分：毛墙毛面（不作任何装饰），客厅门、卫生间洁具均不在本次招标范围内。
5、外装玻璃幕墙需要深化设计，不在本次招标范围内。
6、图纸中标明有专业设计公司细化设计及二次精装修设计的部分，不在本次招标范围内。
1.1.2.6本工程的重点及难点
1.1.2.6.1工程位置特点
（1）地理位置特点
本工程位于新疆乌鲁木齐市经济技术开发区二期延伸区,维泰南路以东、澎湖路以北、规划香山街南侧，总建筑面积61964.58m2，外转交通便利，周边人员居住不多，为施工提供了便利条件。
（2）本工程位置特点
项目南侧为澎湖路（通车），西侧为规划道路未施工、北侧为香山街（规划路未施工），地下室施工期间，场地非常狭窄，故地下室的开挖方案根据土方的支护方案来确定。
1.1.2.6.2建筑特点
（1）平面特点
平面呈几何多变型，地下车库坡道呈椭圆状。
（2）立面特点
高低层错落有致，项目建成后包括地下停车场、办公、宾馆、图书馆、商铺及相应配套用房，建筑装饰造型复杂多变。
（3）构造特点
有下沉庭院，地下室有局部地下二层底板结构标高不统一，里面标高变化较多，呈不规则形状。
1.1.2.6.3工程难点
序号
重点、难点、关键部位
难点分析
1
工程测量和建筑物沉降监测
分析：本工程其地下室基坑面积大，主楼为高层。施工测量工作的好坏直接影响到本工程投入使用后的效果。工程测量和建筑物沉降监测是本工程施工的一个重点，必须引起高度重视。
2
竖向测量控制
分析：本工程主楼建筑高度93.9m为高层建筑，对
对竖向测量控制精度要求高。
3
深基坑边坡支护
和土方开挖
本工程拟采用基础大开挖开，因本工程地下建筑占地较大，施工场地紧张，有应为本工程基础较深为深基础，我公司拟采用土钉支护方案，现场具体实施方案需经甲方找有相应资质设计单位出此方案。
4
大体积混凝土施工
分析：地下室底板部分混凝土厚度大，属于大体积混凝土，内部的水化热高，温差过大将会产生较大的温度应力，导致混凝土裂缝，故大面积、大体积混凝土的施工也是本工程的重点。
5
高支模施工
分析：本工程地下室消防水池部分有梁断面350×2500（线荷载大）；一楼至三楼中庭局部层高15.2m；三楼至五楼观影厅部分层高8.5m；均属于大支模。
高支模施工是本工程施工的一个重点，必须引起高度重视。
6
机电安装工程
分析：机电安装量大，综合管线多，交错处理不当会影响工程的质量，调试工程量大，是本工程的一个难点。
7
施工监测
分析：地下2层，为深基坑，基坑周边条件复杂，地下室施工周期长；地上建筑高度达93.9m，垂直度的控制比较困难；工程体量大、多工种、多专业立体交叉作业多、工期紧；场地小、施工工序多、施工人员多，故对基坑的安全监测、建筑物（构筑物）监测、施工现场气象监测、环境监测是工程的重点。
8
高新能混凝土施工
分析：本工程部分剪力墙和柱的混凝土设计强度等级为C60，高性能混凝土配制、浇筑和养护以及质量管理都是至关重要，必须认真对待每一环节，才能确保高性能混凝土质量。
9
钢结构安装与土建施工交插作业
对策：合理组织施工工序上的穿插作业，对钢构材料要提前准备，安装就位后要及时组织隐蔽验收工作，组织“攻关科研小组”对重点部位、关键节点提前优化施工方案，将问题解决在施工前。
10
地下室抗渗、裂、漏
分析：本工程设置有多条控制混凝土收缩和抗裂后浇带，后浇带宽800mm，地下室的底板、墙体顶板均贯通。后浇带施工时间及质量是整个工程组织和防渗控制的重点。
11
防止建筑物墙面楼地面等的空鼓、开裂
造成建筑物空鼓、开裂的原因有很多，如何在各方面加以控制来达到防治的目的是本工程的重点难点。
12
施工范围的界定
各专业施工队伍较多，人员复杂，施工范围的界定是本工程施工的一个较大的重点和难点
13
混凝土裂缝的控制
分析：混凝土自身特点形成裂缝、沉陷收缩裂缝、干缩裂缝、塑性收缩裂缝、温度裂缝、安定性裂缝、化学反应引起的裂缝，混凝土裂缝的出现会降低结构的抗渗能力，引起钢筋锈蚀的加速，使得混凝土的碳化更加严重等，从而降低结构的耐久性。如何防治混凝土裂缝是本工程的重点难点。
14
梁柱节点不同强度等级混凝土的施工
本工程柱的强度等级为C60、C55、C50；而梁板柱的强度等级为C30。节点复杂、施工困难。
15
安全文明施工
本工程规模大，社会影响大，安全文明施工应引起高度重视。
16
施工质量的控制
本工程专业施工队较多，工程质量要求较高。施工过程中质量的控制是本工程的重点。
17
工期控制
本工程施工工期较紧张，如何合理安排、控制工期是本工程的重点难点。
1.1.3施工组织方案
制定方案首先从实际出发，切实可行，符合实际情况，编制施工方案的意义在于指导现场施工。
我公司编制本项目的主要内容如下表：
序号
施工方案名称
1
定位测量施工技术方案
2
土方施工技术方案
3
钢筋工程施工技术方案
4
模板工程施工技术方案
5
混凝土工程施工技术方案
6
底板混凝土施工
7
后浇带施工、施工缝设置
8
预防混凝土碱-集料反应的措施
9
人防工程
10
脚手架工程及计算书
11
二次结构工程施工方案
12
防水工程
13
建筑屋面工程
14
装饰工程
15
机电工程施工组织方案
16
施工临时用水用电施工技术方案
17
梁柱节点不同强度等级混凝土的施工
18
季节性施工方案及特殊时段保证措施
19
大体积混凝土专项施工方案
20
塔吊施工方案及计算书
21
塔吊附着施工技术方案及计算书
22
施工电梯施工方案及计算书
23
建筑吊篮施工技术方案
24
高大支模施工技术方案
25
现浇空心楼板施工方案
1.1.3.1定位测量施工技术方案
1.1.3.1.1测量概述
本工程几何形状复杂，层高不一，错落复杂；预埋件预留孔众多。施工测量放线是工程几何尺寸、形状和建筑功能设计的基本保证，放线精度的高低直接关系着工程的质量。施工测量要达到如下目标：
（1）确保建筑物按设计准确就位，在施工中不产生因施工放样测量超差而引起的建筑定位及轴线偏位等质量事故。
（2）快捷、高效，充分满足工程施工的进度要求。
（3）方案经济合理、节约成本。
（4）施工测量成果及资料满足创优要求
1.1.3.1.2测量准备
施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等。
（1）检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向有关人员反映，及时解决。
（2）对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定。
（3）由项目总工程师对测量人员进行技术交底。
（4）根据图纸条件及工程内部结构特征确定轴线控制网形式。
（5）对现场仔细踏勘，优化测量路线，合理布设测量控制点
1.1.3.1.3施工测量方法
1.1.3.1.3.1场区平面控制网的测设
1、场区平面控制网布设原则及要求
（1）平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。
（2）轴线控制网的布设根据设计总平面图、现场施工平面布置图等进行。
（3）控制点应选在通视条件良好、安全、易保护的地方。
（4）要求见表
平面控制网布设技术要求
等级
测角中误差（mβ）
边长相对中误差（k）
一级
±9″
1/24000
2、确定统一的平面坐标系统
本工程总平面图（定位图）采用的是大地坐标系，需将各栋号CAD图纸导入大地座标。
3、平面控制网的布设
我测量人员接到业主提供的坐标控制点成果后，使用2″级电子全站仪对控制点进行复测，无误后开始测设一级建筑物平面坐标控制网。首先在燕山街和澎湖路大道上（人行道上）布置3个半永久测量基准点，采用地埋设置。再对现场进行仔细踏勘，在基坑外布设九个临时测量控制点，这些点要能覆盖整个现场，利用这些坐标点测设轴线控制网。坐标点用水泥钢钉和红油漆做标记（若是未硬化处，则要挖坑埋设预埋件），并编号、绘制点位图做好记录。坐标点布设完毕，使用高精度电子全站仪，测出各点的坐标。为保证精度，必须测2个测回，若点位误差超过3mm，必须重测。
测量控制点标石埋设图
根据总平面图，控制线上选择两个点，利用天正CAD拖坐标。所选择的点必须在基坑两边，并能架设仪器，通视条件良好，便于向基坑内投测轴线。为防止基坑边坡位移对轴线的影响，要将方向引测到基坑周围的围墙或建筑物的墙上，用红油漆做好三角标记，并注明轴线号。轴线控制网布设完毕，检查复核角度和距离后，便可作为地下室施工期间用外控法进行施工测量的依据，并作为地上施工时布设内控点的依据。
1.1.3.1.3.2平面施工测量
1、平面施工测量的要求见表
施工层放线允许偏差
项目
允许偏差（mm）
外廓主轴线长度L（m）
L≤30
±5
30＜L≤60
±10
60＜L≤90
±15
L＞90
±20
细部轴线
±2
承重墙、梁、柱边线
±3
非承重墙边线
±3
门窗洞口线
±3
2、细部放线
（1）首先通过电脑，利用CAD软件将各桩心坐标标注出，抽取5%人工复核，再使用电子全站仪的坐标放样功能，根据需要将其一一放出。
（2）建筑物轮廓线、基坑开槽灰线控制：根据测量控制点、轴线控制网及基础施工图，在待建场地内投测建筑物轮廓线；依据土方施工方案基坑放坡系数，在建筑物轮廓线基础上放出基坑开槽灰线。基坑上下口宽度，根据结施、建施各部位的基槽下口与上口开挖尺寸，并计算出基槽线折线点(无折线点的为径向轴线点)之坐标。根据布设的坐标点，用全站仪实地投测钉桩撒线，以此作为开槽挖土的依据（为便于边线桩的保留以利检查，边线桩应考虑距上下口一定距离）。
（3）垫层平面位置投测：根据基础轴线网，投测垫层边沿线，在每个拐角处增加钉桩控制；高程变化交接部位也放出边线并钉桩控制。
（4）基础施工阶段，层间平面轴线定位利用经纬仪向待测面投测控制线。为保证测设的精度要求，在两个控制桩上进行，并与其它的轴线控制点进行校核。每个待测面至少要投测3条控制线。使用前要角度距离校核，经校核无误后，方可在该平面上放出其它相应的轴线和细部线。为便于测设，每个施测面的控制线应保持上下一致，以保证层间平面轴线逐层向上传递。
（5）基础轴线、轴线、墙体线投测：依据建筑物平面主轴线测量控制网及基础、主体结构施工图，向基坑内投测基础、主体轴线，钉桩控制并在边坡护壁上做出明显标记。
当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表并报监理验线，以便能及时进行下道工序。
（6）支立模板时的测量控制：根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并在露出的钢筋上抄测出楼层+500mm或+1000mm标高线，控制模板平面位置及高度。
模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与墙柱300mm控制线间距离，来校核模板的位置。
（7）柱、墙、梁位置线投测：投测柱中心线、十字线，墙梁中心线。然后放出墙梁边线及300mm控制线，以及通道出入口、电梯井中心线、边线及300mm控制线。
（8）悬空梁点线的投测：在梁的下一层砼楼板上测放并弹出梁位置线，以指导支模位置。在梁的两端交点处模板上测放出梁的位置线，以指导调整梁模及绑筋位置。
3、点位竖向投测
本工程地上5层，拟用激光铅垂仪“内控法”进行轴线的竖向传递。
根据施工段平面形状、结构、面积和施工顺序，确定每区Ⅰ段布置2～4个内控点，Ⅱ段和Ⅲ段布置1～2个，并与Ⅰ段联测，以便校核。所选择的传递点位尽量拉开距离，以保证测量精度，并且点位传递上来后，要能通视。点位投测精度要求见表
点位竖向投测允许误差
项目
允许偏差（mm）
每层
3
总高H（m）
H≤30
5
30＜H≤60
10
点位传递上来后，用经纬仪及钢尺放出各轴线。
首先将激光垂准仪安置在已作好的控制点上，对中整平后，仪器发射激光束，穿过楼板洞口而直射到激光接收靶上，激光垂准仪操作人员将激光点调至最小最亮，转动仪器，使激光点在接收靶上形成圆圈，上面操作接收靶人员见光后移动接收靶，使靶交点与圆圈中点重合，此时固定靶位，接收靶中心即控制点位置。投测时，测量人员互相之间用对讲机进行联络。
激光接收靶由300×300×5mm厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。
1.1.3.1.3.3高程测量
（1）高程控制网的布设
①为保证建筑物竖向施工的精度要求，在场区外文昌一路上布设3个水准控制点（JZ1～JZ3），建立高程控制网。
②水准点应布设在通视良好、沉降稳定的位置，离基坑边尺寸要大于2倍基坑深度。详见7.2.3.1测量控制点布置图
③高程控制网的建立是根据甲方提供的场区水准基点或附近城市水准点，测设一条三等附合水准路线，联测出场区所布设施工水准控制点高程，经平差计算后的结果作为本工程的高程控制网。
④高程控制网的等级为三等，水准测量技术要求如表
水准测量技术要求表
等级
高差全中误差(mm/km)
仪器
型号
水准尺
与已知点联测次数
附合或闭合
环线次数
平地闭合差
(mm)
三等
±6
DS3
双面
往返各
一次
往返各一次
12
注：L为往返测段附合水准路线长度(km)
（2）高程传递
施工过程中进行标高引测，采用DZS3水准仪向基坑内和施工层传递，每层至少传递3个水准点以便相互校核，以其平均点引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置，并进行一次精密定平，水平线标高的允许误差为±3mm。同时，考虑到建筑物的沉降因素，在地上部分施工时，将标高作适当的调整，以保证层高的准确。标高传递的要求见表
标高竖向传递允许偏差
项目
允许偏差（mm）
每层
±3
总高H（m）
H≤30
±5
30＜H≤60
±10
①高程控制点的联测
在向基坑内或地上楼层引测标高时，首先联测高程控制网点。经联测确认无误后，方可引测所需的标高。
②坑底标高基准点的引测方法采用悬吊钢尺法，以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。标高基准点用红油漆标注在基坑侧面上，并标明数据。
③地上部分，可通过拆模后的墙柱向上拉尺将标高传递至施工层。
施工层标高的测设是以引测到施工层的标高基准点为依据，采用水准仪以中丝读数法进行。施工标高点测设在墙柱上，并用红油漆作好标记。

向基坑引测标高示意图
（3）细部标高线控制
①垫层高程测定方法：用30*30*500mm木桩或钢筋头打入土内组成矩形方格网，在每个木桩或钢筋棍上用水准仪抄测出垫层控制高程（用红油漆作标记），形成垫层高程控制方格网，控制垫层砼浇注施工。
②梁、板标高控制：层间梁板标高控制线投测两次，一次在其下层墙、柱砼上，以控制支模高度；另一次在支模完成后向钢筋上投测控制点，控制砼浇注标高。
1.1.3.1.3.4装修阶段施工测量
（1）建筑500控制线
校核结构施工时墙柱上的500线，误差在±3mm之内，取平均值，引测到内隔墙上，所有墙柱上的500线作为门窗洞口、专业管线、地面等高度的控制基准线。
（2）立面控制
校核外立面柱子上的控制轴线，角度误差小于±5″，距离误差小于±2mm。按龙骨布置图将所有龙骨竖向线用电子经纬仪投测到外墙上；再校核首层高程传递点，误差在±1mm以内，引测到外墙，将所有龙骨水平线放样出。
1.1.3.1.3.5测量成果准确性的保证
（1）放线数据的验算
将所有控制点和放线点在CAD图上编号，并将编号及坐标输入全站仪存储，放线前从CAD图上拾取所需数据并输出放线数据表，放线时与全站仪坐标放样程序自动生成的数据进行验核，两者一致方可进行点位放线。
（2）不合格项的管理
实测过程中，当闭合差超出规范要求时，由测量工程师查出超差原因，并写出重测报告，报项目总工程师批准后实施重测，同时将超差及重测情况记录存档，严禁随意调整点位处理超差情况发生。
（3）验线制度
所有轴线、细部线和标高线，测量人员必须百分之百自检，自检合格后填写测量放线资料。地面定位线、垫层墨线由项目总工程师签字并组织验线。其余线位由专业测量工程师签字后报监理验线。验线合格后，测量工程师与工长、施工队技术员进行交接，三方签字后存档。严禁不经验线进入下道工序的情况发生。
1.1.3.1.4测量人员及仪器设备的配置
测量负责人由测量专业毕业的长期从事大型工程测量的工程师担任，全面负责测量工作质量、进度、技术方案编制与实施；测量工程师1名，负责日常轴线、标高测量及内业资料等；各作业队及专业公司配备专职或兼职测量员，负责日常测量放线工作。
仪器设备配置如下表：
测量器具配置表
序号
名称
型号规格
精度指标
数量
用途
1
全站仪
GTS-602
2mm＋2ppm
1台
布设轴线控制网
2
经纬仪
J2
2″
3台
测设轴线、位移观测
3
水准仪
DZS3-1
±3mm
4台
标高传递
4
激光垂准仪
DZJ2
1/45000
1台
轴线竖向传递
5
钢尺
50m
Ⅰ级
4把
轴线量测
6
对讲机

1对
通讯联络
以上仪器设备均经技术监督局检定合格。
1.1.3.2土方施工技术方案
1.1.3.2.1工程概况
本工程为地下2层，防水底板底标高平均10.45m，为深基坑，因场地较狭窄，故边坡需做支护处理，我方拟定支护方案为土钉墙支护，实际施工时需甲方请有相关资质单位设计。
1.1.3.2.2施工总体布署
1.1.3.2.2.1施工程序及进度
1、降水
本工程不需要大面积降水，如需要，局部采用坑底明沟降水。
2、土钉墙
土钉墙与土方密切配合施工，根据地质情况采取分层、分段开挖，并进行土钉墙支护施工。
3、土方
(1)开挖顺序：应分层开挖，以防开挖面的坡度过陡，引起土体位移现象出现。
(2)土方坡道：视现场拆迁情况而定。
(3)坡道收尾：用挖土机收土。
(4)土方工作量约为10.6万m3，预计此步工期约16为天。
