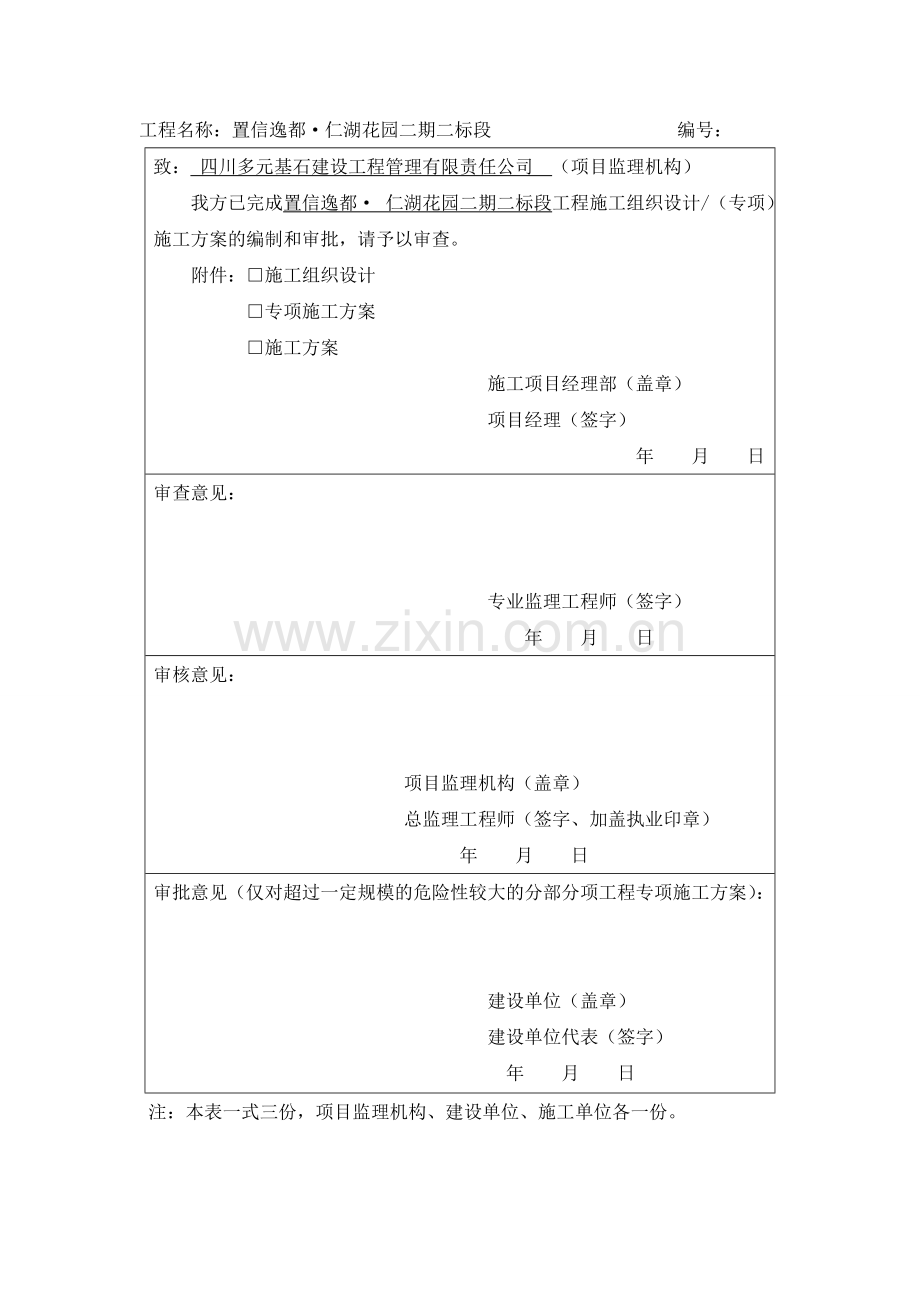

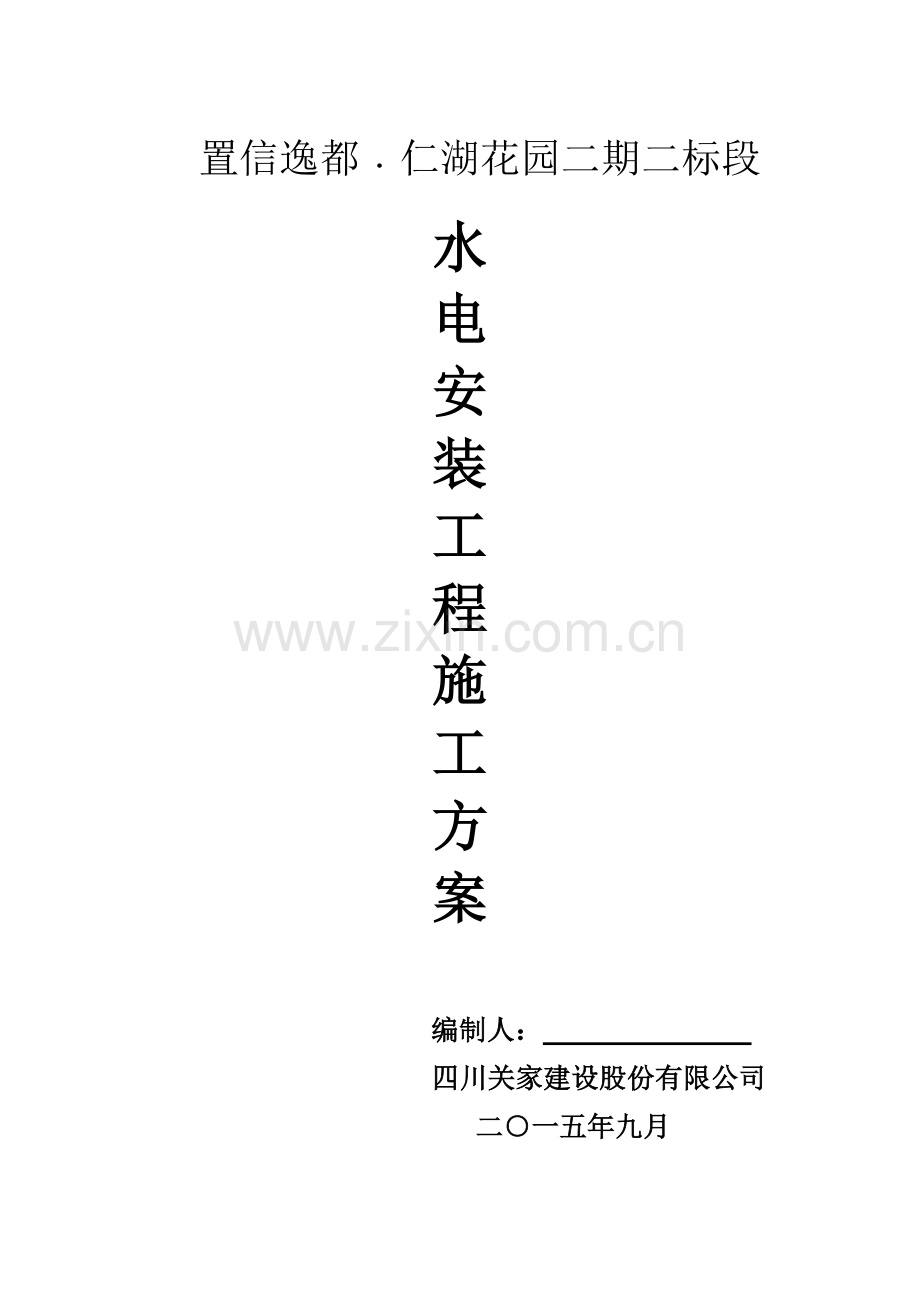

置信逸都仁湖花园二期二标段水电安装工程施工方案 编制人： 四川关家建设股份有限公司二一五年九月工程名称：置信逸都仁湖花园二期二标段 编号：致： 四川多元基石建设工程管理有限责任公司 （项目监理机构）我方已完成置信逸都 仁湖花园二期二标段工程施工组织设计/（专项）施工方案的编制和审批，请予以审查。附件：施工组织设计专项施工方案施工方案施工项目经理部（盖章）项目经理（签字）年 月 日审查意见：专业监理工程师（签字） 年 月 日审核意见：项目监理机构（盖章）总监理工程师（签字、加盖执业印章） 年 月 日审批意见（仅对超过一定规模的危险性较大的分部分项工程专项施工方案）：建设单位（盖章）建设单位代表（签字） 年 月 日 注：本表一式三份，项目监理机构、建设单位、施工单位各一份。 目录第一章 安装工程概况1第一节 工程总概况1第二节 给水排水工程概况1第三节 强弱电工程概况2第四节 预留预埋工程3第二章 施工目标及对策4第一节 施工目标4第二节 施工对策5第三节 施工依据、标准、规范5第三章 施工部署及组织措施6第一节 施工部署原则6第二节 施工组织领导7第三节 施工管理体系7第四章 施工工期组织及施工进度计划8第一节 施工工期组织原则及施工进度计划8第二节 施工进度计划的实施与管理8第三节 工期保证措施9 第五章 安装工程施工方案10第一节 给水排水工程主要施工方法10第二节 强弱电工程主要施工方法14第三节 针对性施工措施20第六章 安装工程质量通病控制措施34第一节 确保安装工程质量管理措施34第二节 确保给水排水工程安装质量技术措施36第三节 确保强电工程安装质量控制技术措施43第四节 关键工序质量控制技术措施54第五节 成品保护措施56 第七章 主要资源配置计划57第一节 劳动力57第二节 材料物资供应57第三节 施工机具58第八章 安装施工配合58第一节 与建设单位配合58第二节 与监理单位配合60第三节 与土建的配合60第四节 与其它施工单位的配合61第九章 施工安全及文明生产措施61第一节 安全文明施工的组织领导61第二节 安全文明生产管理措施62第三节 现场安全文明施工工作重点63第十章 预防职业病、环境和卫生管理措施63第十一章 重大危害应急预案66 第一章 安装工程概况第一节 工程总概况工程概况：1. 建设地点：遂宁市蓬溪县金桥新区 2.建筑面积：70000左右平方米。我项目部拟承担安装工程中给排水、强电系统及弱电部分、消防、通风系统消防联动控制系统、消防预留预埋等安装工程。第二节 给水排水工程概况本工程给排水主要包括生活给水系统、污水系统、雨水系统、废水系统。一、给水系统：1、本工程生活给水系统，1#、3#、4#、5#、9#楼由市政管道直接供水，78#楼13层、1011#楼14层为低区由市政管道直接供水，78#楼418、10#楼518层、11#楼519层为中区供水系统，78#楼1933层、11#楼1926层为高区供水系统，中区、高区用变频调速设备供水；变频调速设备设于7#楼一层生活水泵房内。2、78、1011号楼各层各住户热水由燃气热水器供给，住宅水表每层集中设于水管井内。3、本系统给水管水表后采用PP-R管,热熔连接;其余采用内筋嵌入式衬塑钢管,管径小于80mm采用丝扣连接，大于80mm采用卡环连接。4、阀门：生活给水管上小于DN50阀门均采用全铜截止阀公称压力为1.6MPa,大于DN50阀门均采用全铜球阀公称压力为1.6MPa。 二、 雨水、排水系统1、排水系统本工程室内正负零以上污废水重力自流排入室外污水管, 污水经化粪池处理后,排入市政污水管。集水坑废水采用潜水泵提至室外雨水沟。排水立管采用加厚性排水塑料管粘接连接，排水支管采用加厚性UPVC排水管粘接连接，排水立管出户管采用加厚型UPVC实壁管粘接连接；雨水管采用加厚型UPVC专用塑料雨水管粘接连接。2、雨水及空调凝结水系统本系统采用雨污分流的重力自流排放，雨水采用外排水系统；空调凝结水采用有组织排放，经管道收集后接入室外雨水沟排入雨水检查井，管材采用加厚型UPVC排水管承插粘接。第三节 强弱电工程概况本工程强电工程主要包括照明系统、动力系统、防雷接地系统等；弱电工程主要包括弱电分部、消防联动控制系统、消防安装预留预埋等。一、电力及照明系统本工程高压由市政引来一路10KV电源，经室外高压电缆分支箱放射至1ES变电所和1BS4BS各箱式变电站。本工程提供10KV电源 ，在总平设置1BS室外箱式变电站，内设1x1000KVA住宅变压器，为7、8#楼住宅供电；在总平设置4BS室外箱式变电站，内设1x630KVA住宅变压器，为10、11#楼住宅供电；在6号楼一层设置一座柴油发电机房，内设1台450KW的自启动成套柴油发电机组作为本工程应急电源供电。1、3、4、5、7、8、9、10、11#楼住宅照明及电力电源经室外电缆沟穿剪力墙沿桥架引来，在剪力墙上预埋刚性防水钢套管并且入户穿钢管保护，引至各户照明线路均选用 BV-450/750V型导线敷设，穿钢管埋地及沿墙暗敷设；住户内照明及插座线路穿 PVC阻燃塑料管在现浇板及沿墙暗敷设，引至消防设备低压电力配电支线及应急照明采用钢管并采用低烟无卤阻燃电线、电缆。二、防雷接地系统本工程利用基础作接地体,将基础底板上下两层主筋沿建筑物外圈焊接成环形，将主轴线上的基础梁及结构地板上下两层主筋相护焊接成网状作接地体，并沿建筑物外一米伍地坪下一米敷设-40*4热镀锌扁钢环形接地体一圈，要求接地电阻不大于 1 欧姆。商业、住宅部分各防雷引下线应与接地底板接地网钢筋（2根以上）的交接处可靠焊接。主楼部分采用TN-S系统，本工程采用总等电位联结，在配电房设 MEB总等电位端子箱,所有进出建筑物金属管道就近与接地板或LEB箱连通做总等电位联结，风机房及排污泵处均做局部等电位联结。各LEB箱通过结构钢筋网联通。从MEB箱引专用接地干线沿配电房地沟、桥架及管井敷设，并与管井内各LEB箱联结，各弱电设备引专用接地线至LEB箱。12层开始外围门、窗、百叶窗、栏杆按图集作防雷接地（图集03D501-3）。第四节 预留预埋工程一、弱电预留预埋工程本工程包括电视、电话、综合布线、可视对讲、火灾自动报警及联动系统、监控系统的管线预留预埋。二、消防管道预留预埋工程预埋。该系统由消火栓灭火系统和自动喷水灭火系统组成。1、消火栓灭火系统管道套管及孔洞的预留预埋。2、自动喷水灭火系统套管及孔洞的预留预埋。三、通风预留预埋工程本专业设计内容包括住宅空调预留；夹层、卫生间、厨房等通风系统设计；消防防排烟系统设计；天然气管道系统设计等。本工程包括0.00以下及0.00以上通风孔洞的预留；空调套管、燃气钢套管、过水孔套管、给排水套管与厨房卫生间换气扇出墙套管的预留和预埋工程。四、给水管道预留预埋工程本工程户内给水管道先在楼板钢筋上固定好楼板再浇砼。 五、砖墙上预留预埋工程由于工程争创优质工程，土建在结构验收前砖墙上不准留通槽及横槽，造成砖墙上的配管需结构验收通过后再开槽敷设。敷设配各种型号的线管，经检查合格，先浇水再涮水泥桨，并用高标号细石砼补槽。 第二章 施工目标及对策第一节 施工目标我们承建该工程的方针是：严密组织、科学管理，以精湛的安装技术、优质、高速地完成交给我们的各项施工目标。 一、质量目标：合格。 二、工期目标：与各参建单位密切配合，严密组织，科学管理，确保合同总工期，创一流施工速度。三、安全目标：以安全第一预防为主的方针作指导，认真组织施工安全工作，杜绝伤亡事故发生，工伤频率小于3。不发生触电、机械伤害、火灾事故。 四、文明施工目标：加强施工现场标准化管理，创文明施工现场。五、预防职业病、环境和卫生管理目标：职业病发病率为0；固废、粉尘、噪音达标排放；工作环境符合相关规定的要求。第二节 施工对策一、依据工程总体进度要求，积极配合建设单位、设计院、监理单位与有关施工单位协调一致，认真研究施工图，合理安排作业顺序及作业进度，做到施工管理的科学性和施工组织有预见性。二、做好新型材料施工前的技术规范交底和培训。三、对新型管材的安装工艺应进行培训教育，确保新型管材的运用及安装质量。四、采取可靠的措施对新型材料做好采购、搬运、库存、安装及交工前各阶段的保护工作。 五、采取样板间施工工艺，推行工艺卡作业制度。 六、以规范标准要求为依据，加强工序过程质量控制，对各工序进行监督检查，按工程总体进度要求，做好机具和专业人员的配置。 七、加强与相面，保护成品及半成品，并落实相关责任人。第三节 施工依据、标准、规范1、西南建筑设计院设计1#、3#、4#、5#、7#、8#、9#、10#、11#楼水施、电施、设施等施工图设计文件。2、建筑给排水设计规范 GB 50015-2003 (2009年版)3、建筑照明设计规范 GB50034 -20044、住宅建筑电气设计规范 JGJ 242-20115、设计施工图中所选的标准图集等。 第三章 施工部署及组织措施第一节 施工部署原则 一、坚持集中力量保重点，保工期的原则。为确保工程目标的顺利实现，公司将该工程列为重点工程，将在人员、机具、物资上为该工程提供充分的保证。组织好该工程的计划协调，各部门也将在各自业务管理范围内制定为该工程提供服务的保证措施，以保证工程按期竣工和质量一次创精品。 二、坚持与土建及其它施工单位配合作业，穿插施工，互创施工条件的原则。鉴于该工程工种多，工期紧的特点，施工中将配合土建施工，组织好预留预埋工作。在有条件时及时插入安装作业。合理组织平行作业，流水交叉作业和重点部位抢工，以确保工程总体进度计划的实施。 三、坚持质量第一，抓好工序质量，确保工程整体质量，与土建及其它安装单位协调一致，共创精品的原则，针对工程质量目标，以抓工序质量为重点，狠抓质量通病治理，开展施工现场的全面质量管理活动并在业主、监理部门和公司质监站的监督和协调下，密切与土建和各参建单位在工程质量上协调一致，实现共同精品的目标。四、坚持提高机械化作业水平，推广利用新技术的原则，促进施工管理，施工技术水平及施工效益提高。在安装施工中，拟大量采用电动机具、运输机械等，提高机械作业水平，以改善作业条件，降低劳动强度，加快工程进度。同时在工程管理和施工作业中，积极采用微机管理、网络技术等现代化管理技术。开展全面质量管理 “QC”小组活动，大量采用新机具、新材料、新工艺，发动现场职工开展合理化建议活动，以确保工程质量、工期。第二节 施工组织领导本着集中力量保工期、保质量及安全文明生产的原则，调集了一批具有丰富管理施工经验的专业技术人员组成安装项目管理部，负责项目施工组织和管理。 项目组织机构详附录三。第三节 施工管理体系该工程安装工程按业务系统管理，设质安监督组、施工技术组、预算成本管理组、后勤供应组。各业务组主要工作职责是：质安监督组：负责施工现场质量、安全监督、工序质量抽检、质量检查计划安排、质量安全教育，分部分项工程质量等级核定等有关管理工作，执行公司及本项目工程有关质量安全管理的措施、规定、制度。施工技术组：负责工程计划、技术、质量管理，制定并实施施工方案及技术、质量、安全措施，推广应用“四新”质量技术，收集整理工程施工技术资料，搞好工序质量控制，组织质量问题整改，办理小组活动及工序间的搭接关系，合理组织施工作业及重点部位的抢工，执行公司及本项目工程有关计划、技术、质量、安全的措施、制度、标准、规定。按月编制技术工作计划。预算、成本管理组：负责工程施工预算编制及两算对比，及时收取工程款，搞好成本控制，正确核算工程成本，认真执行公司及本项目工程有关预算及成本管理的制度、标准、规定。后勤供应组：负责工程材料、维护施工机具，搞好材料、设备质量控制，指导班组正确使用、维护施工机具，搞好材料、设备质量控制，负责施工现场行政及劳资工作，搞好现场职工材料、机具及劳动力和生活卫生的制度、标准、规定。 第四章 施工工期组织及施工进度计划第一节 施工工期组织原则及施工进度计划 根据该工程施工条件，工程在总工期目标指导下，对安装工种进行全面的计划与部署。本着以土建提供的施工计划为基础，积极创造安装条件的原则，拟定安装工期。一、坚持集中力量保重点的原则，集中公司优势力量，在技术人员和后勤、机具、资金上确保工程的顺利进行。 二、坚持与其它施工单位配合的原则，互创工作面，组织好流水交叉作业与多条并行施工作业，见缝插针安排安装作业。三、以土建施工进度计划图为指导，以安装施工进度计划图施实，在施工中，随实际情况，不断进行调整，以确保工程总工期。 第二节 施工进度计划的实施与管理 1、施工进度管理工作由施工现场项目部负责组织和实施，安装项目经理负责工程进度管理工作的组织领导，安装项目工程师负责技术工作的管理与实施。项目部其它成员分别在本职工作范围内对项目工程进度实行人、财、物的保证，项目部的责任工长负责项目工程进度管理的日常工作。 2、公司负责施工现场进度管理工作的指导、检查、监督。二、施工进度计划的实施 1、层层分解落实安装总进度计划，在安装总进度计划指导下，安装项目管理部按月编制施工进度计划并报公司。各施工工长按月施工进度计划要求，编制(周)作业计划和安装工艺卡向班组下达，使班组明确工作目标。并通报业主方、监理方、土建及相关协调单位。 2、搞好计划调整，按建设单位要求，积极参加现场施工协调会，随施工条件变化，安装责任工长及时对安装进度计划进行调整，对安装进度计划进行充实和完善。 3、积极与各参建单位搞好配合协调，互创施工条件、合理组织平行、流水、交叉作业及必要的抢工，尽量做到一个一个单项完工，尽量缩短收尾工程工期。 4、组织好安装作业的施工协调，施工期间每周组织安装进度平衡协调会，及时检查和协调有关工程进度、工序搭接、物资供应、劳动力组织、施工机具使用及技术、质量、安全、文明施工的有关问题。 5、搞好材料设备订货、采购及甲供材料设备交接。组织好物资供应，按施工进度要求，组织好材料设备有序进场，为工程顺利施工提供保证。第三节 工期保证措施 为保证完成安装工作，我们将在加强施工计划与组织，提高机械化作业水平，保证物资供应，增大劳动力投入，推广采用“四新”技术，落实目标责任等方面采取措施，以确保工期。 一、加强施工计划，组织与施工配合 在施工组织上，有计划的组织平行作业和流水作业，在组织水平作业线的基础上，视施工条件在每个区域的同层组织平行作业，并积极配合土建施工组织好预留预埋工作，视土建条件，争取安装作业提前投入。在各施工单位共同施工期间，组织好穿插作业，还要从确保工程总体计划及与相关施工互创施工条件上考虑，组织必要的抢工加班作业及夜间作业。 二、提高机械化作业水平，努力提高工效 材料设备运输采用机械运输。因设计修改或其它原因发生的变更，需要在墙体楼面开孔的，采用钻孔机。提高工效，同时做到保护土建成品。三、保证物资供应，组织好预制加工作业 在土建施工主体阶段，安装工作不能插入时，我们将集中力量组织好预制加工工作，主要包括支吊架制作等，为安装工作全面铺开创造条件。在物资供应上，首先保证预留预埋施工及预制加工所用材料供应，有计划地组织好设备、材料进场。四、增大劳动力投入劳动力投入的多少是工期保证的重要条件，为保证工期提前，我们将在全分公司范围内进行平衡，积极为该工程准备后备力量，按工程进度要求，可随时投入该工程施工。 第五章 安装工程施工方案第一节 给水排水工程主要施工方法一、 施工程序 （一）给水：（1）用PP-R50管在浇筑砼时压槽（2）安装时期定位放线 （3）清理槽基（4）进户管安装（6）灌水及试压（7）洒水湿透槽基（8）刷水泥浆（9）用高标号细石砼补槽 （10）器具及附件安装（11）通水通球清洗消毒 （二）排水：（1） 安装时期定位放线 （2）出户管及立管安装（3）支管安装（4）灌水及试压 （5）器具及附件安装（6）通水通球清洗消毒二、给水排水工程主要施工方法（一）、固定在建筑结构上的管道支、吊架，按设计或规范确定的固定位置及方式固定，以保证不影响结构的安全性能。（二）、暗装或埋地的排水管在隐蔽前做灌水试验。埋地灌水高度不低于底层地面高度。满水15 min后，液面不下降,再灌满延续 5min，液面不下降为合格。（三）、凡穿过挡土墙、穿梁、穿墙壁、夹层顶板的消防水、污水、给水均设置柔性防水套管； 穿楼板处，设置钢套管，套管内径大于所穿管外径二号。安设在楼板上的套管，与结构钢筋焊接牢固，其顶部高出结构面80mm ，底部与楼板底面相平，安设在墙壁内的套管，其两端与饰面相平，套管与穿管的空隙间填不燃柔性材料。排水立管管径大于或等于110毫米时在室内楼板贯穿部位安装A型阻火圈；凡是在剪力墙的厕所排气洞、厨房抽油机洞、热水燃气洞、空调洞、洗衣机洞口等均设置钢套管。（四）、PP-R管道管道和设备安装前，清除内部污垢和杂物。安装中断或完毕的敞口处，作临时封闭。且各立管底部设承重支、吊架或落地支座。（五）、排水塑料管立管支承件的间距不大于下表的规定。管径(mm)5075110160间距(m)1.21.52.02.0注:当排水塑料管立管穿楼板处,安装后将封闭,则穿楼板处可将其计入支承件,钢支架的管卡与排水塑料管外壁之间的衬厚度为1mm的橡胶皮。 （六）、排水塑料管横管支、吊架的间距不大于下表的规定。管径(mm)5075110160200间距(m)0.50.751.11.62.1 注:钢支、吊架的管卡与排水塑料管外壁之间衬垫厚度为1mm的橡胶皮。 （七）、排水塑料立管每层设置伸缩节；横支管上合流配件至立管的直线管段超过 2m时，设置伸缩节。伸缩节之间的最大间距不得超过4m。 （八）、排水塑料管管端插入伸缩节处预留的间隙为：夏季5lOmm;冬季1520mm。 （九）、排水塑料管立管上伸缩节设置位置靠近水流汇合配件，立管穿越楼板处为固定支承时，伸缩节不得固定，伸缩节承口逆水流方向。 （十）、排水塑料管的配管及粘接工艺，按下列规定执行：1、锯管及坡口（1）、锯管长度根据实测并结合各连接件的尺寸逐层确定。（2）、锯管工具宜选用细齿锯、割刀等，断口平整并垂直于轴线，断面处不得有任何变形。 （3）、插口处可用中号板锉锉成15度30度坡口，坡口厚度宜为管壁厚度的l/3l/2，长度一般不小于3mm，坡口完成后将残屑清理干净。 2、粘合面的清理管材或管件在粘合前用绵纱或干布将承口内侧和插口处擦干净，使被粘合面保持清洁，无砂尘与水迹。当表面粘有油污时，须用绵纱或干布蘸丙酮等清洁剂擦净。 3、管端插入承口深度配管时将管材与管件承口试插一次，在其表面(试插时)划出标记，插入深度不小于有关规定。 4、胶粘剂涂刷刷时轴向涂刷，动作迅速，涂抹均匀，用量合适，不能漏涂或涂抹过厚，冬季施工时尤须注意。涂刷先涂承口，后涂插口。 5、承插接口的连接 承插口涂刷胶粘剂后，立即找正方向将管子插入承口，使其准直，再加挤压。同时使管端插入深度符合所划标记，并保证承插接口的直度和位置正确，而且还保持静待23min时间防止接口滑脱。各预制管段节点间误差不大于 5mm。6、静置养护到胶粘剂接口固化为止。（十一）、PP-R管施工工艺要求：（1）在砖墙上根据给水管的走向弹线用切割机切槽，并清理槽基。（2）热熔机完好，导线绝缘良好，在使用时必须接在漏电保护器后；（3）切割管材应使用PP-R专用剪刀，切口平整、严禁有斜口及有毛刺；（4）热熔时严格控制好时间，严禁热熔时间过长或过短；（5）热熔时管材及管件连接处内外表面清理干净，严禁有油污；（6）用合适的笔在管端比划出热熔深度，严禁插入深度不够或过深；（7）连接时，无旋转地把管导入加热套内，插入到所标志的深度，同时无旋转地把管件推倒加热头上达到标志处；（8）达到加热时间后立即把管材与管件从加热套与加热头上同时取下，迅速无旋转地直线均匀插入到所标深度，使接头处形成均匀熔接圈（双圈）；（9）PE-RT 标识线朝向一致便于检查的方向且连接时标识线对正；（十二）、排水塑料管堵塞时，不能使用带有锐边尖口的机具清通。（十三）、金属及复合管给水管道系统在试验压力下观测10min，压力降不大于0.02MPa，然后降到工作压力进行检查，不渗不漏；塑料给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03Mpa，同时检查各连接处不得渗漏。 （十四）、试验合格后用清洁水对其进行冲洗，水冲洗速度不小于l.5m/s，水冲洗连续进行，以出口处的水色、透明度与入口处的目测基本一致为合格。管道冲出的脏物不得进入设备，设备冲出的脏物不得进入管道。（十五）、给水管道在使用前用每升水中含2030mg游离氯的水灌满管道进行消毒。含氯水用漂白粉兑制，然后采用试压泵将含氯水压人给水管内。含氯水在管中留置24h以上。第二节 强弱电工程主要施工方法一、施工程序施工准备防雷接地焊接预留预埋墙上剔槽管、盒、箱安装用高标号细石砼补槽桥架安装电线、电缆敷设设备及器具安装调试 二、施工方法1、桥架安装（1）、桥架敷设接头拼缝严密，水平桥架保证水平误差不大于5/1000，总长度上偏差不超过5cm。垂直桥架保证误差不大于2/1000，总长度偏差不超过2cm。（2）、电缆桥架在穿越竖井时，采取内外做防火隔离措施。具体施工详见下图：水平、竖向敷设时，按防火分区进行防火隔离（线槽内外均应隔离），具体施工详图：防火隔板上采用5CM防火胶泥填塞。(3）、强弱电回路与桥架连接采用在天棚设接线盒通过金属软管与桥架连接。 （4）、电缆桥架跨越伸缩缝处时，具体施工方法详见下图： （5）、桥架直线段方向改变处采用弯通实现，其转弯处的弯曲半径，不小于该桥架上电缆弯曲半径的最大者。（6）、桥架的连接避免在穿越楼板或墙壁等处进行。（7）、桥架水平敷设时按一定的跨距支撑，跨距为l.53m，其支撑点选附近的接头处。桥架宽度在0.1m及以下者，支撑点跨距为l.5m，吊杆采用不小于6的圆钢；桥架宽度在0.15m及以上者采用双螺栓固定。（8）、电缆桥架垂直敷设时，固定点跨距不大于2m。（ 9）、桥架首端、终端及距离出接线盒0.5m处均设置支撑点。（10）、非直线段的桥架当内侧弯曲半径不大于0.3m时，在距非直线段与直线段接合处0.3至0.6的直线段侧设置一个支架或吊架；当半径大于0.3m时，除符合上述要求外，在非直线段中部增设一个支架或吊架。（11）、直线段钢制电缆桥架长度超过30m设伸缩节。2、电缆敷设（1）、电缆敷设前按下列要求进行检查：电缆型号、电压、规格符合设计。 电缆外观无损伤、绝缘良好，进行潮湿判断；直埋电缆应经试验合格。 （）、电缆放线架应放置稳妥，钢轴的强度和长度与电缆盘重量和宽度相配合。（）、电缆敷设前按设计和实际路径计算每根电缆的长度，合理安排每根电缆。（）、电缆敷设时，不损坏电缆沟的防水层。（）、电力电缆在终端头与附近留有备用长度。（）、电缆在电缆沟内敷设、电缆沟有防水措施。、电缆沟内敷设镀锌扁钢作接地干线并与电缆支架可靠焊接。(）、电缆的最小弯曲半径应符合下表的规定：电缆型式多芯单芯控制电缆10D聚氯乙烯绝缘电力电缆10D交联聚氯乙烯绝缘电力电缆15D20D 注表中D为电缆外径。（）、电缆敷设时，电缆从盘的上端引出，不使电缆在支架上及地面磨擦拖拉，电缆上不得有压扁、电缆绞拧、护层折裂等未消除的机械损伤。（）、用机械敷设电缆时的最大牵引强度宜符合下表的规定。牵引方式牵引头钢丝网套受力部位铜芯铝芯铅套铝套塑料护套允许牵引强度(KN)704010407（10）、电缆敷设时排列整齐，加以固定，并及时装设标志牌。标志牌的装设符合下列要求： 、在电缆终端头、拐弯处及竖井的两端、井内等地方，电缆上装设标志牌。 、标志牌上注明线路编号。当无编号时，写明电缆型号、规格及生产地点；并联使用的电缆有顺序号，标志牌的字迹清晰不易脱落。 、标志牌规格统一。标志牌能防腐、挂装牢固。（11）、电缆在桥架内敷设、在下列地方将电缆固定： 垂直敷设桥架上每隔2m处固定。水平敷设的电缆，在电缆首末两端及转弯处，当对电缆间距有要求时，每隔5lOm处固定。 、电缆在桥架内排列整齐，不交叉，敷设一根、整理一根、卡固一根。 、电缆固定用尼龙卡带绑扎或电缆卡子固定。、桥架内电缆敷设完毕后，及时清理杂物，盖好盖板，并进行最后调整。 、电缆进入电缆沟、竖井、盘(柜)以及穿入管子时，出入口要封闭，管口要密封。3、配电箱、柜安装（1）、暗装配电箱安装，先预埋箱体，箱体根据配管顺序进行现场开孔，孔径合适，切口整齐，安装位置准确；根据需用再安箱芯，箱芯和箱体统一编号，避免以后安装出错。安装时箱盖紧贴墙面，零线经汇流排连接无绞接现象。管口用锁紧螺母固定，护口圈齐全，排列整齐美观。明装或落地安装的配电箱、柜，先配管到位，后穿线，再安装箱柜。（2）、配电箱、柜预埋件机械强度不够，作加固措施。保证配电箱柜安装可靠。（3）、配电箱柜安装调试结束后， 对各控制开关回路作标志并编号。 （4）、配电箱内外油漆完整，保持清洁，注重美观。（5）、配电箱内回路编号清楚，接线排列整齐，色标正确。4、配管、穿线（1）、按照设计要求找准箱、盒位置及标高，按照管道敷设走向放线，协调与其它安装分部的配合，特别是与通风系统的配合，保证安装工程顺利进行。（2）、按规范要求，凡直线段管长超过 30m，或者管长超过 20m有一个弯，管长超过 15m有二个弯，管长超过8m有三个弯时，给穿线造成困难的地方，采用加大一级管径的措施。（3）、按照工艺操作规程进行配管、转弯、接头连接和进箱盒连接。管口接线盒、灯头盒、开关盒等处，应采取管堵帽、金属管帽、泡沫塑料堵口等措施，以防止杂物掉人线管内。（4）、线管过变形缝的措施依照标准图 D463(二)作法处理。（5）、管线配合后，隐蔽前组织对照图纸的验收检查，确保配合无误。（6）、因本工程要创优质结构工程，土建在结构验收砖墙上不准留通槽及横槽，造成砖墙上配管需结构验收通过后再开槽敷设，敷设配PVC管后检查合格后，先涮水泥桨，并用高标号细石砼补槽。凡需要用剔槽方法配合处理的地方，先画线定位，用专用切割机切割再剔槽，管配完用水湿透槽基机再用高标号细石砼修补，剔槽工作必须在土建外抹灰前进行，并在抹灰前布钢丝网。（7）、穿线前，保证线管内无杂物，线管畅通且无损坏，并在管口安装护口圈对导线进行保护。（8）、注意线路色标和线路编号要求,用设计规定的色标分别为相线 A、B、C对应黄、绿、红色塑料线。工作零线用蓝色，保护零线用黄绿双色线，双回路电源要保证相序准确。（ 9）、穿线和接头结束，用 500V摇表检查线路绝缘数值并严格记录。绝缘电阻不得小于 0.5兆欧姆。（10）、穿线严格按照工艺规程进行，不得损伤绝缘层和线路有扭结。5、灯具安装（1）、灯具安装在土建装饰完工后进行，根据不同场合的要求和可能，分别采用预埋件固定，膨胀螺栓固定。灯具及支架牢固端正、位置正确。（2）、灯具安装与装饰线条、花饰、吻合、协调、观感美观。嵌入式灯具固定在专用的框架上，边缘应紧贴顶棚面；矩形灯具的边缘与顶棚面的装饰线平行，对称安装时，其中心轴线相互平行。（3）、接线连接紧密，灯具表面清洁、内外干净明亮。（4）、暗插座、暗开关的盖板应紧贴墙面，四周无缝隙。（5）、灯具安装前对系统进行绝缘测试和检查，灯具安装后进行通电试验。（6）、灯具安装成品清洁，保证每一盏灯具能使用，功能完好。（7）、插座接线符合下列规定：、单相两孔插座，面对插座的右孔或上孔与相线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；、单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的端子不与零线的端子连接。同一场所的三相插座，接线相序一致。 6、防雷接地安装 （1）、将基础底板上下两层主筋沿建筑物外圈焊接成环形，将主轴线上的基础梁及结构地板上下两层主筋相护焊接成网作接地体，并沿建筑物外一米伍、深度不底于室外地坪一米敷设-40*4热镀锌扁钢作环形接地体一圈，要求接地电阻不大于1欧姆。商业、住宅部分各防雷引下线应利用结构柱子主筋（2根以上且不小于16#的柱主筋）与接地底板接地网钢筋的交接处可靠焊接。本工程采用总等电位联结，在配电箱设MEB总等电位端子箱，所有进出建筑物金属管道就近与接地板或LEB箱连通做总等电位联结，设备房及厕所处均做等电位联结，各LEB箱通过结构钢筋网联通。从MEB箱引专用接地干线沿配电箱地沟、桥架及管井敷设，并与管井内各LEB箱联结，各弱电设备引专用接地线至LEB箱。12层开始外围门、窗、百叶窗、栏杆按图集作防雷接地。在本建筑屋面暗敷-25*4镀锌扁钢和明敷10镀锌圆钢避雷网作接闪器，并设置10M*10M的避雷网络，柱内两根主筋作引下线，沿基础底板轴间间距上下两层主钢筋焊接连通作为自然接地体；并在屋顶阳角处设置不低于1米高的避雷针。 （2）、突出屋面的金属管道与避雷装置相连。 （3）、进出建筑物的各类金属管道，电缆金属外皮均与水平接地体焊接连通。 （4）、本建筑采用防雷接地、重复接地、工作接地，弱电专业接地共同接地体，接地电阻不大于l欧姆。如实测达不到要求，则需增加人工接地体。（5）、避雷线接地体的连接均为焊接，焊接长度钢筋为 6d双面焊，扁钢搭接长度为 2b，三棱边焊。(6)、为防止侧击雷，在楼层周边的金属门窗、护栏、空调处从均压环引出焊12镀锌圆钢与金属门窗、护栏连接，并形成有效电气通路。(7)、卫生间等电位设置与均压环及引下线跨接连通形成有效电气通路，并从梁钢筋焊接25*4镀锌扁钢引至等电位箱内。第三节 针对性施工措施一、材料设备检验及存放措施1、材料设备检验措施 其所安装的设备、材料的性能和质量均应符合国家或部颁现行技术标准。并有合格证，设备有铭牌和3C认证。所有设备和器材到现场后，都由项目工长与质量检查员、甲方代表、监理工程师、供货单位代表、采购员共同验收、开箱检查，并按规定填写检查记录，并符合下列要求： (l)、所选用设备的型号、规格及数量符合已批准的设计要求。 (2)、合格证及说明书等技术文件齐全。 (3)、外形、瓷件、油漆完好无损伤及变形。 (4)、内部仪表、接口等无损伤、裂缝、无损坏现象。 (5)、附件、备件齐全完好。 (6)、必要时使用仪表仪器作针对性检查。 2、材料设备存放措施 (l)、采用在现场搭设120m2库房作为现场材料设备存放的措施。 (2)、为保证消防安全，在库房处采取如下措施：在现场库房内设MFA2手提式磷酸铵盐干粉灭火器10只、2m2石棉防火毯5张，设值班人员一名作为库房消防及安全保卫。 二、给水排水工程与现浇钢筋工程配合施工措施 1、套管及预埋件的施工 （l）、施工预留、预埋，严格照本专业的图纸要求并同时符合建筑、结构等专业图纸的要求进行。 （2）、现浇钢筋混凝土中埋设的套管位置与设计图纸中的位置相符。同标高 的套管用水平仪或水平管，以确保套管在同一标高，在安装时与周围的钢筋连接牢固，以免混凝土浇灌振捣时引起偏位。在安装就位后，采用聚苯乙烯泡沫塑料(阻燃型)将套管内填满，以防混凝土灌人引起套管堵塞，当其一端或两端在现浇钢筋混凝土模板内侧时，在套管端口所对应的模板内侧处涂刷一块红色油漆标记，以便模板拆除后能够找到套管。（3）、现浇钢筋混凝土中埋设的预埋铁件及其它预埋件照设计要求选用、制作和预埋固定。并在其安设处对应的现浇钢筋混凝土模板内侧涂刷一块红色油漆标记，以便模板拆除后，能够找到。（4）、在套管、预埋铁及其它预埋安装后、混凝土浇灌前，班长、工长、质监员均按照图纸逐一核对规格、型号和埋设位置是否正确。在核对无误后，填写隐蔽验收资料交业主委托的监理工程师等有关人员现场核对签字。（5）、管道穿楼板的孔洞，前期需预埋或预留。（6）、建施图和结施图中为本专业预留的孔洞、套管，在混凝土浇灌前会同土建施工人员相互照本专业图复核、校对。（7）、混凝土浇灌时，安装人员坚守在套管和预埋铁及其它预埋件旁，以便能迅速处理和解决因混凝土浇灌和振捣可能引起的位移等问题。（8）、建筑模板拆除后，及时将套管、预埋铁件及其它预埋件找出，并将套管内的填塞物取出。 三、强、弱电工程与现浇钢筋砼工程配合施工技术措施1、对线管、桥架的走向与其它安装分部配合协调，先保证通风管道，后给水管道，然后是电力管线。2、本工程的钢筋混凝土梁、墙上严禁打洞，为保证不遗漏一个孔洞，不配错一根线管，现场设置专人检查土建的预留孔洞情况和核对预留预埋工作。3、预留钢管穿越钢筋网有困难，需移动钢筋时，征求土建方面的同意，预留后对周围钢筋
