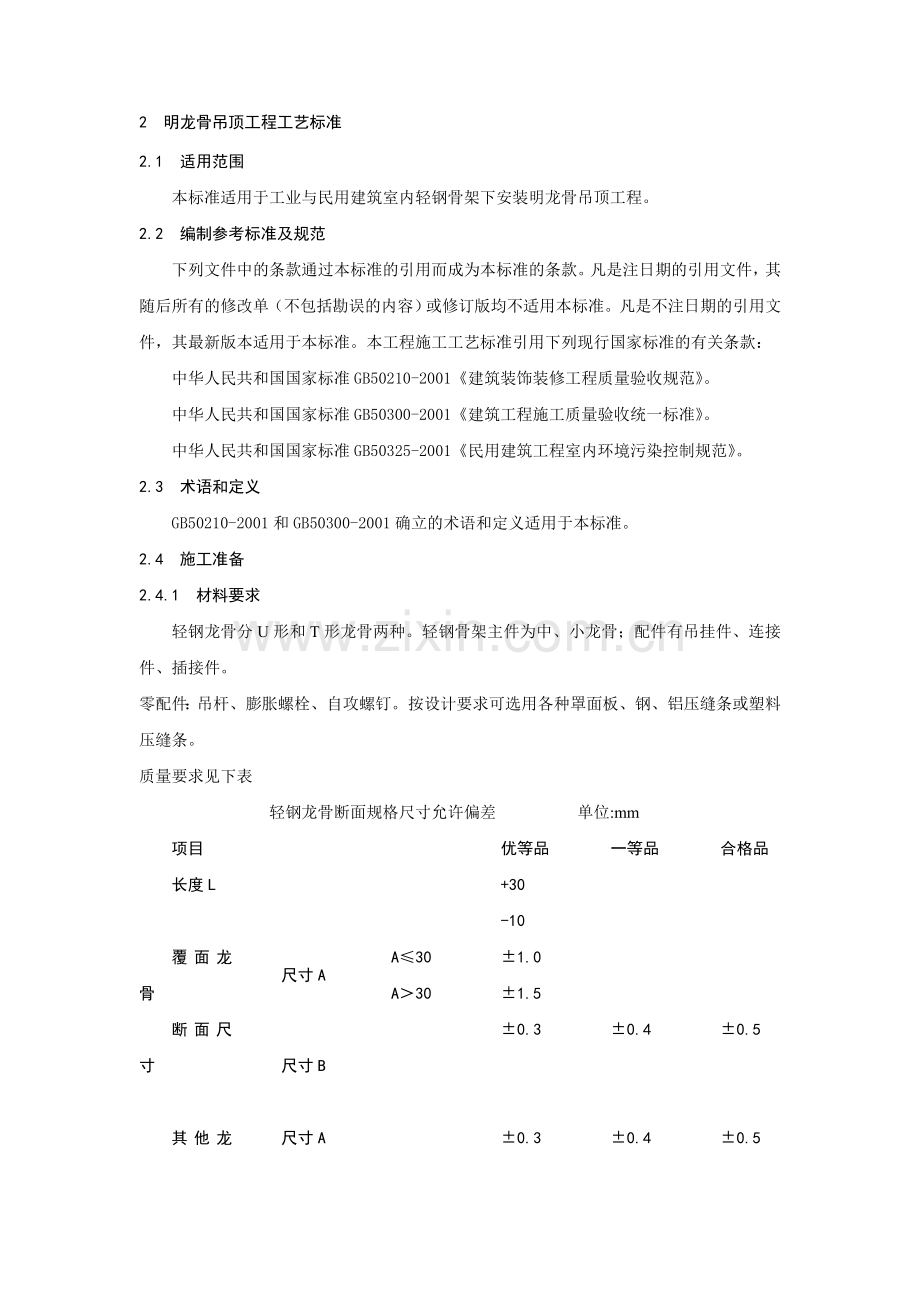

明龙骨吊顶工程施工工艺标准.doc

2 明龙骨吊顶工程工艺标准2.1 适用范围本标准适用于工业与民用建筑室内轻钢骨架下安装明龙骨吊顶工程。2.2 编制参考标准及规范下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准。凡是不注日期的引用文件，其最新版本适用于本标准。本工程施工工艺标准引用下列现行国家标准的有关条款：中华人民共和国国家标准GB50210-2001建筑装饰装修工程质量验收规范。中华人民共和国国家标准GB50300-2001建筑工程施工质量验收统一标准。中华人民共和国国家标准GB50325-2001民用建筑工程室内环境污染控制规范。2.3 术语和定义GB50210-2001和GB50300-2001确立的术语和定义适用于本标准。2.4 施工准备2.4.1 材料要求轻钢龙骨分U形和T形龙骨两种。轻钢骨架主件为中、小龙骨；配件有吊挂件、连接件、插接件。零配件：吊杆、膨胀螺栓、自攻螺钉。按设计要求可选用各种罩面板、钢、铝压缝条或塑料压缝条。质量要求见下表 轻钢龙骨断面规格尺寸允许偏差 单位:mm项目优等品一等品合格品长度L+30-10覆面龙骨断面尺寸尺寸AA301.0A301.5尺寸B0.30.40.5其他龙骨断面尺寸尺寸A0.30.40.5尺寸B301.0301.5轻钢龙骨角度允许偏差成形角的最短边尺寸mm优等品一等品合格品101811513020018100115130轻钢龙骨外观、表面质量 单位：g/m缺陷种类腐蚀、损坏黑斑、麻点优等品一等品合格品不允许无较严重腐蚀、损坏黑斑、麻点。面积不大于1cm的黑斑每米长度内不多于5处项目优等品一等品合格品双面镀锌量12010080硅钙板的质量要求序号项目单位标准要求1外观质量与规格尺寸长度mm1宽度mm1厚度mm60.3厚度平均度%8平板边缘平直度mm/m2平板边缘垂直度mm/m3平板边缘平整度mm1表面质量平面应平整，不得有缺角、鼓泡和凹陷2物理力学含水率%10密度g/cm0.90D1.20湿胀率%0.252.4.2 主要施工机具电动机具：电锯、无齿锯、手枪钻、台钻、冲击电锤、电焊机。手动机具：拉铆枪、手锯、手刨子、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠等。2.4.3 作业条件吊顶工程在施工前应熟悉现场、图纸及设计说明。施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。材料进场验收记录、检验报告应齐全。吊顶内的管道、设备安装完成；罩面板安装前，上述设备应检验、试压验收合格。罩面板安装前，墙、柱面装饰基本完成，涂料只剩最后一遍面漆并经验收合格。罩面板安装时室内湿度不宜大于70%以上。2.5 施工工艺2.5.1 工艺流程安装边龙骨弹标高水平线、划龙骨分档线固定吊挂杆件罩面板安装安装次龙骨安装大龙骨2.5.2 施工方法2.5.2.1 弹标高水平线、划龙骨分档线用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄出几点），弹出水准线（水准线距地面一般为500），从水准线量至吊顶设计高度，用粉线沿墙(柱) 弹出吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置线。主龙骨宜平行房间长向布置，同时应考虑隔栅灯的方向，一般从吊顶中心向两边分。主龙骨及吊杆间距为9001200，一般取1000mm。如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。2.5.2.2 固定吊挂杆件采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于或等于1000时，可以采用6的吊杆，大于1000时，应采用8的吊杆，并应设置反向支撑。吊杆可以采用冷拔钢筋或盘圆钢筋，盘圆钢筋应采用机械将其拉直。上人的吊顶，吊杆长度小于或等于1000时，可以采用8的吊杆，如果大于1000，应采用10的吊杆，还应设置反向支撑。吊杆的一端同30303 L=50mm角钢焊接(角钢的孔径应根据吊杆和膨胀螺栓的直径确定)，另一端套出丝扣，丝扣长度不小于100,也可以买成品丝杆与吊杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时，必须搭接焊牢，搭接长度为10d，焊缝要均匀饱满。吊杆距主龙骨端部距离（即悬挑长度）不得超过300，否则应增加吊杆。灯具、风口及检修口等处应设附加吊杆。大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上，应另设吊挂件与结构连接。2.5.2.3 安装边龙骨边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上，木砖应做防腐处理，如为混凝土墙（柱）上可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。2.5.2.4 安装主龙骨主龙骨应吊挂在吊杆上。主龙骨间距9001200，一般取1000mm。轻钢龙骨可选用UC50中龙骨或UC38小龙骨。主龙骨应起拱，起拱高度为房间短向跨度的1/200。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。跨度大于15m的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主龙骨连接牢固。如有大的造型顶棚，造型部分应用角钢或扁钢焊接成框架，并应与楼板连接牢固。2.5.2.5 安装次龙骨次龙骨应紧贴主龙骨安装。次龙骨间距300600。次龙骨分为T型烤漆龙骨、T型铝合金龙骨。用形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘上。2.5.2.6 罩面板安装吊顶罩面板常用的板材有矿棉吸音板、硅钙板、塑料板、装饰石膏板等。（1）矿棉装饰吸音板安装：规格一般分为300600mm;600600mm； 6001200mm三种，300600mm的多用于暗插龙骨吊顶，将面板插于次龙骨上。600600mm；6001200mm一般用于明装龙骨，将面板直接搁于龙骨上。安装时，应注意板背面的箭头方向和白线方向一致，以保证花样、图案的整体性。（2）硅钙板、塑料板、装饰石膏板安装：规格一般为600mm600mm，一般用于明装龙骨，将面板直接搁于龙骨上。安装时，应注意板背面的箭头方向和白线方向一致，以保证花样、图案的整体性。（3）饰面板上的灯具、烟感、温感、喷淋头、风口、广播等设备的位置应合理、美观，与饰面的交接应吻合、严密。2.6 质量标准2.6.1 主控项目吊顶的标高、尺寸、起拱和造型应符合设计要求。饰面材料的材质、品种、规格、图案和颜色应符合设计要求。饰面材料的安装应稳固严密。饰面材料与龙骨的搭接宽度应大于龙骨受力面宽度的2/3。吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计及产品使用要求。金属吊杆应进行表面防锈处理。吊杆和龙骨安装必须牢固。2.6.2 一般项目饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。饰面板与明龙骨的搭接应平整、吻合、压条应平直、宽窄一致。饰面板上的灯具、烟感、温感、喷淋头、风口、广播等设备的位置应合理、美观，与饰面板的交接应吻合、严密。龙骨的接缝应平整、吻合、颜色一致，不得有划伤、擦伤等表面缺陷。吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施。明龙骨吊顶工程安装的允许偏差和检验方法应符合下表的规定。 明龙骨吊顶工程安装的允许偏差和检验方法项次项类项目允许偏差（mm）检验方法矿棉板塑料板石膏板硅钙板1龙 骨龙骨间距2222尺量检查2龙骨平直2323拉线、尺量检查3起拱高度10101010拉线尺量4龙骨四周水平5555以水平线为准，尺量检查5罩 面 板表面平整2222用2m靠尺检查6接缝平直1.51.51.51.5拉5m线检查7压条间距2222用尺量检查8压条平直2222拉5m线检查9接缝高低0.50.511用直尺或塞尺检查10顶棚四周水平5555拉线或用水准仪检查2.7 成品保护（1）轻钢骨架及罩面板安装应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不得固定在通风管道及其他设备上。（2）轻钢骨架、罩面板及其他吊顶材料在入场存放、使用过程中严格管理，板上不宜放置其他材料，保证板材不受潮、不变形。（3）施工顶棚部位时，对已安装的门窗，已施工完毕的地面、墙面、窗台等应注意保护，防止污损。（4）已装轻钢骨架不得上人踩踏。其它工种吊挂件或重物严禁吊于轻钢骨架上。（5）为了保护成品，罩面板安装必须在棚内管道、试水、保温等一切工序全部验收后进行。（6）安装饰面板时，施工人员应戴手套，以防污染板面。2.8 应注意的问题（1）吊顶龙骨必须牢固、平整。利用吊杆或吊筋螺栓调整拱度。安装龙骨时应严格按水平标准线和规方线组装周边骨架。受力节点应装钉严密、牢固，保证龙骨的整体刚度。龙骨的尺寸应符合设计要求，纵横拱度均匀，互相适应。吊顶龙骨严禁有硬弯，如有必须调直再进行固定。（2）吊顶面层必须平整。施工前应弹线，中间按平线起拱。长龙骨的接头应采用对接；相邻龙骨接头要错开，主龙骨挂件应正反安装，避免主龙骨向一边倾斜。龙骨安装完毕，应经检查合格后再安装饰面板。吊件必须安装牢固，严禁松动变形。龙骨分格的几何尺寸必须符合设计要求和饰面板块的模数。饰面板的品种、规格符合设计要求，外观质量必须符合材料技术标准的规格。（3）大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。2.9 职业健康与安全措施在使用电动工具时,用电应符合施工现场临时用电安全技术规范JGJ46-88。在高空作业要做好防护,应符合建筑施工高处作业安全技术规范JGJ80-91。脚手架搭设应符合建筑施工安全标准。施工过程中防止粉尘污染应采取相应的防护措施。电、气焊的特殊工种应持证上岗，同时应注意对施工人员健康劳动保护设备配备齐全。境保护措施在施工过程中废弃物应按环保要求分类堆放及消纳（如废塑料板、矿棉板、硅钙板等），应符合民用建筑工程室内环境污染控制规范GB50325-2001。在施工过程中应防止噪声污染，在施工场界噪声敏感区域宜选择使用低噪音的设备，也可以采取其他降低噪声的措施，同时应符合建筑施工场界噪声限值GB12523-90。2.10 质量记录应做好隐蔽工程记录,技术交底记录。轻钢骨架的龙骨、吊挂件、连接件，应有产品合格证。罩面板应有出厂合格证。工程验收应有质量验评资料。
