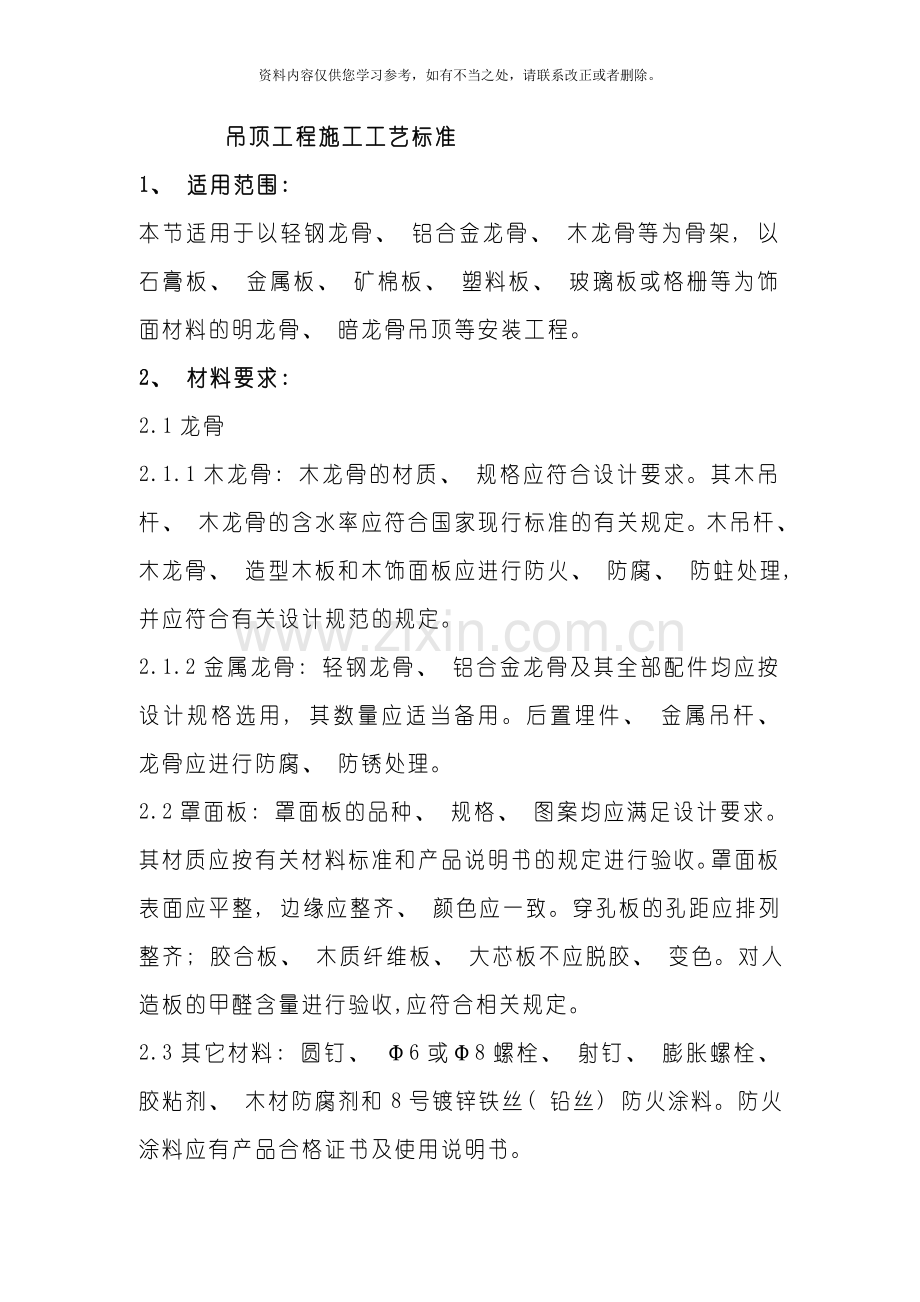

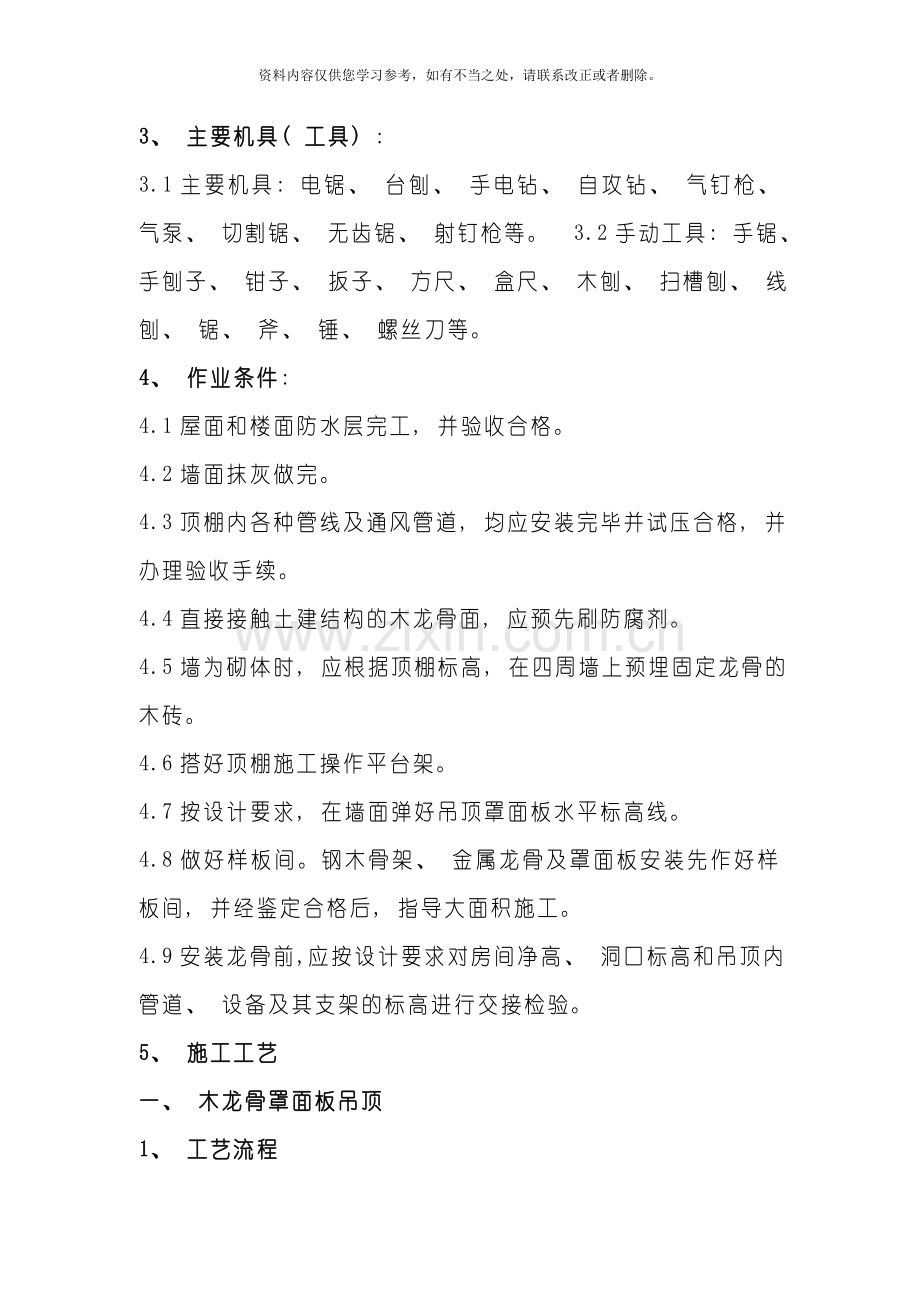

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。吊顶工程施工工艺标准1、 适用范围: 本节适用于以轻钢龙骨、 铝合金龙骨、 木龙骨等为骨架, 以石膏板、 金属板、 矿棉板、 塑料板、 玻璃板或格栅等为饰面材料的明龙骨、 暗龙骨吊顶等安装工程。2、 材料要求: 2.1龙骨2.1.1木龙骨: 木龙骨的材质、 规格应符合设计要求。其木吊杆、 木龙骨的含水率应符合国家现行标准的有关规定。木吊杆、 木龙骨、 造型木板和木饰面板应进行防火、 防腐、 防蛀处理,并应符合有关设计规范的规定。2.1.2金属龙骨: 轻钢龙骨、 铝合金龙骨及其全部配件均应按设计规格选用, 其数量应适当备用。后置埋件、 金属吊杆、 龙骨应进行防腐、 防锈处理。2.2罩面板: 罩面板的品种、 规格、 图案均应满足设计要求。其材质应按有关材料标准和产品说明书的规定进行验收。罩面板表面应平整, 边缘应整齐、 颜色应一致。穿孔板的孔距应排列整齐; 胶合板、 木质纤维板、 大芯板不应脱胶、 变色。对人造板的甲醛含量进行验收,应符合相关规定。2.3其它材料: 圆钉、 6或8螺栓、 射钉、 膨胀螺栓、 胶粘剂、 木材防腐剂和8号镀锌铁丝( 铅丝) 防火涂料。防火涂料应有产品合格证书及使用说明书。3、 主要机具( 工具) : 3.1主要机具: 电锯、 台刨、 手电钻、 自攻钻、 气钉枪、 气泵、 切割锯、 无齿锯、 射钉枪等。3.2手动工具: 手锯、 手刨子、 钳子、 扳子、 方尺、 盒尺、 木刨、 扫槽刨、 线刨、 锯、 斧、 锤、 螺丝刀等。4、 作业条件: 4.1屋面和楼面防水层完工, 并验收合格。4.2墙面抹灰做完。4.3顶棚内各种管线及通风管道, 均应安装完毕并试压合格, 并办理验收手续。4.4直接接触土建结构的木龙骨面, 应预先刷防腐剂。4.5墙为砌体时, 应根据顶棚标高, 在四周墙上预埋固定龙骨的木砖。4.6搭好顶棚施工操作平台架。4.7按设计要求, 在墙面弹好吊顶罩面板水平标高线。4.8做好样板间。钢木骨架、 金属龙骨及罩面板安装先作好样板间, 并经鉴定合格后, 指导大面积施工。4.9安装龙骨前,应按设计要求对房间净高、 洞口标高和吊顶内管道、 设备及其支架的标高进行交接检验。5、 施工工艺一、 木龙骨罩面板吊顶1、 工艺流程弹顶棚标高水平线安装龙骨吊点安装主龙骨安装小龙骨安装罩面板留拼缝或钉压条2、 操作工艺: 、 弹标高水平线: 根据室内墙+50水平线, 量出顶棚设计标高, 沿墙四周弹顶棚标高水平线, 其偏差不大于3mm, 作为安装的依据。、 划龙骨分档线: 沿已弹好的顶棚标高水平线, 划好龙骨的分档位置线。、 安装龙骨吊点: 在顶棚施工前各专业的管线设施应按顶棚的标高控制, 按专业施工图安装完毕, 并经打压试验和隐检验收。、 安装大龙骨: 将预埋钢筋端头弯成环形圆钩, 穿8号镀锌铁丝或用6、 8螺栓将大龙骨固定, 未预埋钢筋时可用膨胀螺栓, 并保证其设计标高。吊顶起供按设计、 规范要求。、 安装小龙骨小龙骨底面应刨光、 刮平, 截面厚度应一致。小龙骨间距应按设计要求, 设计无要求时, 应按罩面板规格决定, 一般为400mm-500mm。按分档线, 先安装两根通长边龙骨, 接线找拱, 各根小龙骨按起拱标高, 经过短吊杆将小龙骨用圆钉固定在大龙骨上, 吊杆要逐根错开, 不得吊钉在龙骨的同一侧面上。通长小龙骨接头应错开, 采用双面夹板用圆钉错位钉牢, 接头两侧最少各钉两个钉子。安装卡档小龙骨: 按通长小龙骨标高, 在两根通长小龙骨之间, 根据罩面板材的分块尺寸和接线要求, 在通长小龙骨底面横向弹分档线, 按线以底找平钉固卡档小龙骨。、 防腐处理: 顶棚所有明露的铁件, 钉罩面板前必须做好防腐处理; 木骨架与结构接触面应进行防腐处理。、 安装罩面板: 在木骨架底面安装顶棚罩面板, 罩面板的品种较多, 应按设计的要求的品种、 规格和固定方式分为圆钉钉固法、 木螺丝拧固法、 胶结粘固法三种方式。、 圆钉钉固法: 本作法多用于胶合板、 纤维板等罩面板安装。在已装好并经验收的木骨架下面, 按罩面板的规格和接缝间隙, 在龙骨底面进行分块弹线, 在吊顶中间顺通长小龙骨方向, 先装一行做为基准, 然后向两则延伸安装。固定罩面板的钉距小于200mm。、 木螺丝固定法: 本作法多用于塑料板、 石膏板、 石棉板等。在安装前在罩面板四边按螺钉间距先钻孔, 安装程序与方法基本上同圆钉钉固法。、 胶结粘固法: 本作法多用于钙塑板等, 安装前板材应先选配修整, 使厚度、 尺寸、 边楞齐整一致。每块罩面板粘贴前应进行预装, 然后在预装部位龙骨框底面刷胶, 同时在罩面板的四周刷胶, 刷胶宽度为10mm-15mm, 经5-10mm后, 将罩面板压粘在预装部位, 每间顶棚先由中间行开始, 然后向两侧分行逐块粘贴, 胶粘剂按设计规定, 设计无要求时, 应经试验选用。、 留拼缝或安装压条: 板缝的形式为V形缝或平缝, 缝宽6-8mm, 缝的宽度应一致、 平直、 光滑、 通顺、 十字缝处不得有错缝。木骨架罩面板顶棚, 设计要求采用压条作法时, 待一间罩面板全部安装后, 先进行压条位置弹线, 按线进行压条安装。其固定方法, 一般同罩面板, 钉固间距为200mm, 也可用胶结料粘贴。二、 轻钢龙骨罩面板吊顶1、 工艺流程弹顶标高水平线安装吊杆安装主龙骨安装次龙骨及配件安装罩面板2、 操作工艺、 弹顶棚标高水平线:根据楼层标高水平线,用尺竖向量至顶棚设计标高,沿墙、 沿柱四周弹顶棚标高水平线。安装龙骨前, 应按设计要求对房间净高、 洞口标高和吊顶内管道、 设备及其支架的标高进行交接检验。、 安装主龙骨吊杆: 弹好顶棚标高线及龙骨分档位置线后, 确定吊杆下端头的标高, 按主龙骨位置及吊挂间距, 将吊杆无螺栓丝扣的一端与楼板预埋钢筋连接固定。未预埋钢筋时可采用膨胀螺栓和角铁件连接。吊杆距主龙骨的端部距离不得大于300mm, 当大于300mm时, 应增加吊杆。当吊杆长度大于1.5m时,应设置反支撑,当吊杆与设备相遇时, 应调整并增设吊杆。、 安装主龙骨。、 配装吊杆挂件。、 安装主龙骨: 、 将主龙骨安装到装好的吊挂件中, 吊挂件正反方向间隔安装, 穿入挂件的吊杆螺栓, 拧好螺母。、 主龙骨连接处装好连接件, 拉线调整标高、 起拱和平直。、 安装洞口附加主龙骨, 按图集相应节点构造设置连接卡固件。、 固定边龙骨: 采用射钉固定。设计无要求时, 射钉间距为400mm。注: 吊杆距主龙骨端部距离不得大于300mm,当大于300mm时,应增加吊杆。当吊杆长度大于1.5m时, 应设置反支撑, 当吊杆与设备相遇时, 应调整并增设吊杆。安装次龙骨: 、 按已确定的次龙骨分档线, 卡放次龙骨吊挂件。、 吊挂次龙骨:按设计规定的次龙骨间距,将次龙骨经过吊挂在大龙骨上,设计无要求时,一般间距为400mm或600mm.、 当次龙骨长度需多根龙骨延续接长时, 用次龙骨连接件, 在吊挂次龙骨的同时连接安装, 调直固定。、 当采用T形龙骨组成轻钢龙骨架时,次龙骨的卡档龙骨应在安装罩面板时,每装一块罩面板先后各装一根卡档次龙骨。安装罩面板: 、 在安装罩面板前必须对顶棚内的各种管线及设备进行检验和试验, 。罩面板的品种繁多, 一般在设计文件中应明确选用的种类、 规格和固定方式。罩面板与轻钢龙骨固定的方式分为: 罩面板自攻螺丝钉钉固法、 罩面板胶结粘法, 罩面板托卡固定法三种。a.罩面板自攻螺钉钉固法: 在已装好并经验收的轻钢龙骨架下面, 按罩面板的规格拉缝、 进行分块弹线, 沿顶棚中间顺通长次龙骨方向先安装一行罩面板, 作为基准, 然后向两侧伸延分行安装, 固定罩面板的自攻螺钉间距为150mm-200mm, 板边螺钉间距100mm-150mm。b.罩面板胶结粘固法:按设计要求和罩面板的品种、 材质选用胶结材料粘结, 罩面板应经过选配、 修整, 使厚度、 尺寸、 边楞一致、 整修一致、 整齐。每块罩面板粘结时应预装, 然后在预装部位龙骨框底面刷胶, 同时在罩面板四周边宽10mm-15mm的范围刷胶, 经5分钟后, 将罩面板压粘在预装部位; 每间顶棚先由中间行开始, 然后向两侧分行粘结。c罩面板托卡固定法:当轻钢龙骨为T形时,多为托卡固定法安装。T型轻钢龙骨骨架通长次龙骨安装完毕, 经检查标高、 间距、 平直度和吊挂荷载符合设计要求, 垂直于通长次龙骨弹分块及卡档龙骨线。罩面板安装由顶棚的中间行次龙骨的一端开始, 先装一根卡档次龙骨, 再将罩面板槽托入T型次龙骨翼缘或将无槽的罩面板装在T型翼缘上, 然后安装另一侧卡档次龙骨。按上述程序分行安装, 最后分行拉线调整T形明龙骨。、 安装压条: 罩面板顶棚如设计要求有压条, 应待一间顶棚罩面板安装完毕后, 经调整位置, 使拉缝均匀, 对缝平整, 按压条位置弹线, 然后按线进行压条安装。其固定方法宜用自攻螺钉, 螺钉间距为300mm; 也可用胶结料粘贴。注: 轻钢龙骨罩面板顶棚, 所有铁件或焊接处表面均应做防腐处理。木龙骨需做防火或防腐处理。6、 应注意的质量问题6.1吊顶不平: 安装主龙骨时吊杆调平不认真, 造成各吊杆点的标高不一致; 施工时应认真操作, 检查各吊点的高低及螺丝拧紧程度, 并拉通线检查标高与平整度是否符合设计要求和施工规范的规定。6.2轻钢龙骨局部节点构造不合理: 吊顶轻钢龙骨在留洞、 灯具口、 通风口等处, 应按图纸上要求进行加固, 保证吊挂的刚度。6.3轻钢龙骨吊固不牢; 顶棚的轻钢龙骨应吊在主体结构上, 并应拧紧吊杆螺母, 保证吊杆的牢固; 顶棚内的管线、 设备件不能吊固在轻钢龙骨上。6.4罩面板分块间隙缝不直: 罩面板规格有偏差, 安装不正; 施工时注意板块规格、 拉线找正, 安装固定时保证平整对直。6.5压缝条、 压边条不严密不平直: 加工条材规格不一致; 使用时应经选择, 操作拉线找正后固定、 压粘。6.6方块铝合金吊顶要注意板块的色差, 防止颜色不均的质量弊病; 6.7木骨架固定不牢; 大龙骨与吊挂连接的方法应严格按设计构造要求施工, 龙骨钉固方法应符合施工规范的要求。6.8罩面板分块间隙缝不直、 宽窄不一致: 施工时应注意板块规格、 分块尺寸、 安装位置的正确。6.9压缝条、 压边条不严密、 不平直: 施工时应弹位置线, 罩面板安装接缝应平直, 压缝条与罩面板紧贴密实。6.10打眼时注意预埋管线的破坏。6.11重型灯具电扇及其它重型设备严禁安装在吊顶工程的龙骨上。6.12安装饰面板前应完成吊顶内管道和设备的调试和验收。7、 成品保护: 7.1顶棚木骨架及罩面板安装时, 应注意保护顶棚内装好的各种管线、 设备; 木骨架的吊杆、 龙骨不准固定在通风管道及其它设备上。7.2施工部位已安装的门窗, 已施工完的地面、 墙面、 窗台等, 应注意保护, 防止损坏。7.3木骨架材料, 特别是罩面板, 在进场、 存放、 安装过程中, 应妥善管理, 使其不损坏、 不受潮、 不变形、 不污染。7.4所有木料进场后必须先进行防火涂料的涂刷。7.5现场禁止明火、 吸烟。7.6轻钢龙骨骨架及罩面板安装时,应注意顶棚内各种管线.轻钢骨架的吊杆、 龙骨不准固定在通风管道及其它设备件上。7.7轻钢龙骨骨架、 罩面板及其它吊顶材料在运输、 进场、 存放、 使用过程中, 应严格管理, 做到不变形、 不受潮、 不生锈、 不被损坏。7.8工程中已安装好的门窗、 已施工完毕的地面、 墙面、 窗台等, 在施工顶棚时应注意保护, 防止污损、 破坏。7.9轻钢龙骨吊顶不得上人踩踏; 其它工种的吊挂件不得吊于轻钢骨架上。7.10为了保护成品, 罩面板安装必须在顶棚内管道试水, 试压, 保温一切工序全部验收合格后进行。8、 质量验收标准8.1各分项工程的检验批应按下列规定划分: 同一品种的吊顶工程每50间( 大面积房间和走廊按吊顶面积30M2为一间) 应划分一个检验批, 不足50间( 处) 也应划分为一个检验批。每个检验批应至少抽查10%, 并不得少于3间, 不足3间时应全数检查。8.2暗龙骨吊顶工程8.2.1主控项目: 8.2.1.1吊顶标高、 造型尺寸、 起拱应符合设计要求。检验方法: 观察; 尺量检查。8.2.1.2饰面材料的材质、 品种、 规格、 图案和颜色应符合设计要求。检验方法: 观察; 检查产品合格证书、 性能检测报告、 进场验收记录和复验报告。8.2.1.3暗龙骨吊顶工程的吊杆、 龙骨和饰面材料的安装必须牢固。检验方法: 观察; 手扳检查; 检查隐蔽工程验收记录和施工记录。8.2.1.4吊杆、 龙骨的材质、 规格、 安装间距及连接方式应符合设计要求, 木吊杆、 龙骨应进行防腐、 防火处理。检验方法: 观察; 尺量检查; 检查产品合格证书、 性能检测报告、 进场验收记录和隐蔽工程验收记录。8.2.1.5罩面板的接缝应按其施工工艺标准进行板缝防裂处理。安装双层罩面板时, 面层板与基层板的接缝应错开, 并不得在同一根龙骨上接缝。检验方法: 观察。8.2.2一般项目8.2.2.1饰面材料表面应洁净、 色泽一致, 不得有翘曲、 裂缝及缺损。压条应平直、 宽窄一致。检验方法: 观察; 尺量检查。8.2.2.2饰面板上的灯具、 烟感器、 喷淋头、 风口篦子等设备口的位置应合理、 美观, 与饰面板的交接应吻合、 严密。检验方法: 观察。8.2.2.3金属吊杆、 龙骨的接缝应均匀一致, 角缝应吻合, 表面应平整, 无翘曲、 锤印。木质吊杆、 龙骨应顺直, 无劈裂、 变形。检验方法: 检查隐蔽工程验收记录和施工记录。8.2.2.4吊顶内填充吸声材料的品种和铺设厚度应符合设计要求, 并应有防散落措施。检验方法: 检查隐蔽工程验收记录和施工记录。8.2.2.5暗龙骨吊顶工程安装的允许偏差和检验方法应符合表2-1规定。8.3明龙骨吊顶: 8.3.1主控项目: 8.3.1.1适用于以轻钢龙骨、 铝合金龙骨、 木龙骨等为骨架, 以石膏板、 金属板、 矿棉板、 塑料板、 玻璃板或格栅等为饰面材料的明龙骨吊顶工程的施工工艺。 8.3.1.2吊顶标高、 尺寸、 起拱和造型应符合设计要求。检验方法: 观察; 尺量检查。8.3.1.3饰面材料的材质、 品种、 规格、 图案和颜色应符合设计要求。当饰面材料为玻璃板时, 应使用安全玻璃或采取可靠的安装措施。检验方法: 观察; 检查产品合格证书、 性能检测报告和进场验收记录。8.3.1.4饰面材料的安装应稳固严密。饰面材料与龙骨的搭接宽度应大于龙骨受力面宽度的2/3检验方法: 观察; 手扳检查; 尺量检查。8.3.1.5吊杆、 龙骨的材质、 规格、 安装间距及连接方式应符合设计要求。金属吊杆、 龙骨应进行表面防腐处理; 检验方法: 观察; 尺量检查; 检查产品合格证书、 进场验收记录和隐蔽工程验收记录。8.3.1.6明龙骨吊顶工程的吊杆和龙骨安装必须牢固。检验方法: 手扳检查; 检查隐蔽工程验收记录和施工记录。8.3.2一般项目: 8.3.2.1饰面材料表面应洁净、 色泽一致, 不得有翘曲、 裂缝及缺损。饰面板与明龙骨的搭接应平整、 吻合, 压条应直平、 宽窄一致。检验方法; 观察; 尺量检查。8.3.2.2饰面板上的灯具、 烟感器、 喷淋头、 风口篦子等设备的位置应合理、 美观, 与饰面板的交接应吻合、 严密。检验方法: 观察。8.3.2.3金属龙骨的接缝应平整、 吻合、 颜色一致, 不得有划伤、 擦伤等表面缺陷。木质龙骨应平整、 顺直, 无劈裂。检验方法: 观察。8.3.2.4吊顶内填充吸声材料的品种和铺设厚度应符合设计要求, 并应有防散落措施。检验方法: 观察; 检查隐蔽工程验收记录和施工记录。8.3.2.5明龙骨吊顶工程安装的允许偏差和检验方法应符合表2-2规定。9安全措施9.1脚手架搭设后,应进行检查,符合要求后方可上人操作。9.2高空操作时注意物体坠落伤人。9.3在吊顶内作业时, 应搭设马道, 非上人吊顶严禁上人。9.4现场设备及照明用电,应严格按规程操作。9.5现场操作用梯子应注意防滑。9.6现场注意防火防毒。9.7施工中应遵守操作规程。
