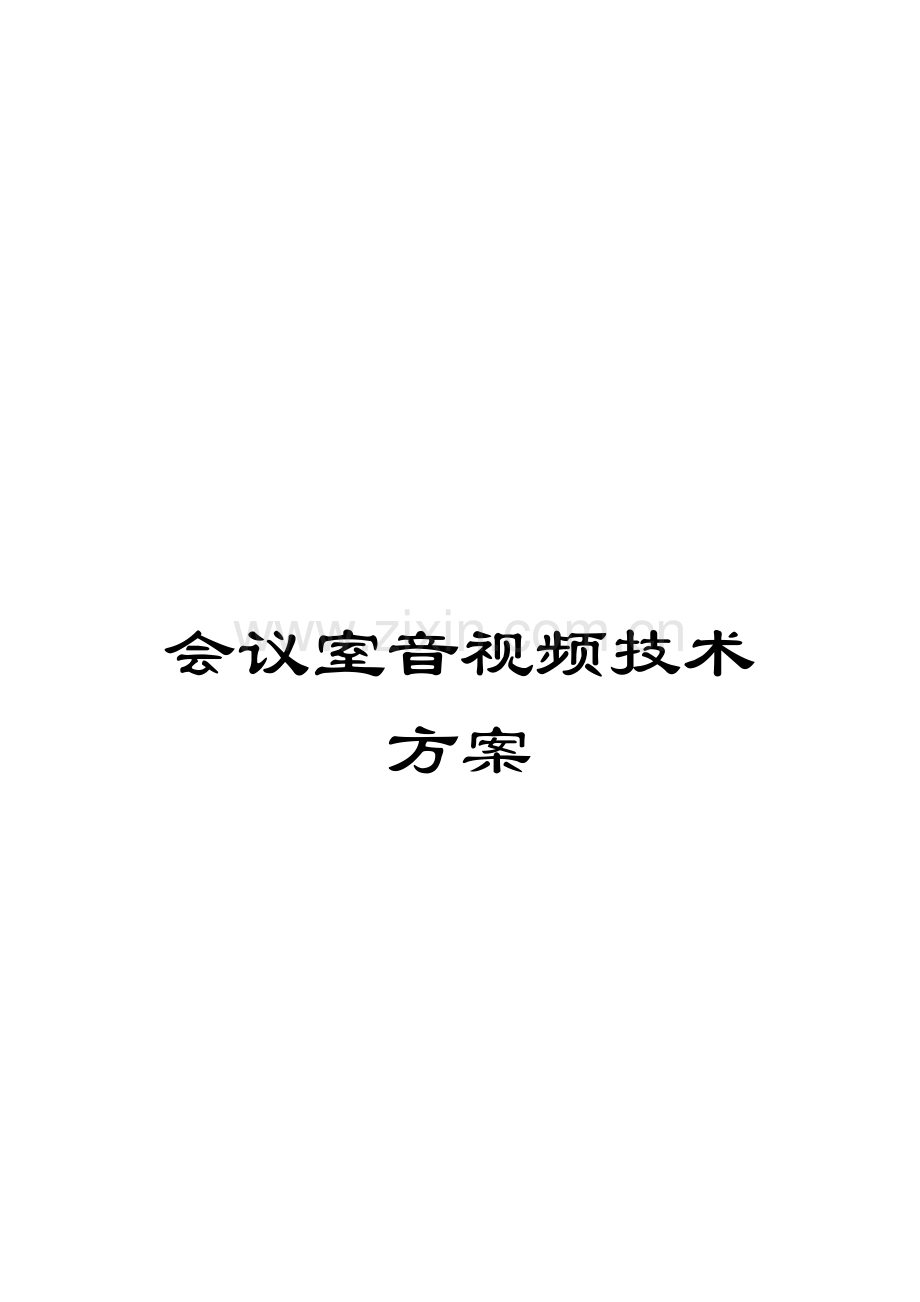

会议室音视频技术方案模板.doc

会议室音视频技术方案

系统设计方案
第一章 .总体概念
伴随信息时代到来,计算机多媒体技术迅猛发展,网络技术普遍应用,大到世界各行业特定政府机关、国家政法机关或大型调度中心建立,小到各工矿企业会议、技术汇报及讲座进行,对现代视讯展示、数码电声处理、自动化电器处理等组成多媒体声光像系统渴望越来越强烈,而传统模拟电子技术极难满足大家在这方面要求。近几年快速崛起多媒体声光像系统技术正在逐步成为适应这一需求有效路径。为此,我们依据现代会议室实际应用和需求,采取最新多媒体音频产品和优异设计手段,提出本系统方案供用户选择和参考。
我们此次设计是依据现代会议室及多功效厅所提出来相关系统声光像系统具体应用需求,结合我们以往同类项目标工作经验,依据现有国家标准、规范,并参考国际上通用规范进行。在系统设计过程中,我们按以下思绪进行设计:
突出优异性、实用性、可靠性系统特点
数字化高集成度可控制能力
多功效应用性
极易伸张扩展性
完善售后服务确保体系
依据通常会议室及多功效厅功效要求及甲方具体要求,我们制订以下设计方案。

第二章 会议扩声及显示系统

一、多功效会议室音响系统
1.设计依据
我们此次设计是依据现代优异多功效厅音响系统具体应用需求,结合我们以往同类项目标工作经验,依据现有国家标准、规范,并参考国际上通用规范进行。
1.1设计思绪
在系统设计过程中,我们充足考虑系统以后使用方法及使用功效后,关键侧重于语言清楚度、传声增益,和多个功效应用灵活转换和方便操作性等方面。另外,还要充足确保系统兼容性、可靠性及扩展性。该多功效厅系统可满足以下使用功效:
l 会议;
l 汇报会、学术交流;
l 教学、培训;
l 小型文艺演出;电影放映。

1.2 参考以下文件资料:
l 以甲方提供<技术要求>和<场地图纸>为依据;
l <多功效厅建筑设计规范>GB57-
l <智能建筑设计标准>GB/T 50314-
l <民用建筑电气设计规范>JGJ/T 16-92
l <厅堂扩声特征测量方法>GB4959-1995
l <厅堂扩声系统声学特征指标>GYJ25-86
l <EASE计算机声场模拟软件>
l <声系统设备互连优选配接值>GB14197-93;
l <客观评价厅堂语言可懂度RASTI法>GB/T14476-93;
l <厅堂混响时间测量规范>GBJ76-84;
l <建筑厅堂音质设计>SJ2112-82
l <电气装置安装工程1Kv及以下配线工程施工验收规范>GB50258-96
l <电气安装工程接地装置施工质量验收规范>GB50169-92
l <30MHz～1GHz声音和电视信号电缆分配系统>GB6510-86
l <电气装置安装工程施工及验收规范>GB50258-96
l <安全防范工作程序和要求>GAT75-94
1.3 声学特征指标
我们在设计系统所达成声学指标时,依据多功效厅使用实际情况,参考国家扩声标准——GYJ25-86<厅堂扩声系统声学特征指标>扩声系统语言兼音乐扩声一级标准要求,制订以下声学指标:
l 最大声压级:100～6300Hz内平均值大于95dB;
l 传输频率特征:以100～6300Hz平均声压级为0dB,在此范围内许可+/- 4dB,50Hz-10000Hz许可+4～-8dB;
l 传声增益:125Hz～6300Hz大于或等于-8dB;
l 声场不均匀度:100HZ;小于或等于10DB;1000、6300HZ;小于或等于8DB;
l 系统噪声级:小于等于NR30A(噪声级关键受环境原因影响)。
以上指标完全能够满足多功效厅使用时对声压级和均匀度等方面要求。但对于声音自然,只是达成这些指标是不够,还需要扩声方法、音箱位置和建声环境等多方面优良设计。
1.4 音频系统有以下功效和特点:
l 全数字化音频控制处理;
l 电子化会议扩声功效、娱乐演出扩声功效;
l 全自动化讲话话筒管理;
l 多个音频统计装置。
2.建声环境说明
不管采取怎样电声系统,建声环境好坏对厅堂扩声质量全部是至关关键。建声内容关键包含厅堂形体、容积和装饰材料吸声量,它们直接影响到这个厅堂混响时间、声音响度等音质指标。所以建声好坏是一套音响系统成败关键。
多功效厅对扩声系统要求是比较高,这也就对建声提出了更高要求。我们依据相关资料,并结合以往工程经验,就愈加好地建造出一个建声环境提出多个要素,以供和相关装修单位参考。
2.1对建声要求和提议
1) 混响时间
室内反射声形成混响,混响时间是决定室内音质一个关键原因。通常来说,混响效果太弱,声音变得沉闷、枯燥;混响太强则使声音混淆不清。语言和音乐所要求混响时间是不一样,为有高语言清楚度,要求混响时间短,为使音乐丰满,又要求混响时间较长。
音响系统设计关键包含建声设计和电声设计,这是专业性很强两个技术领域设计,建声为基础,电声为条件,相辅相成,相互填补,缺一不可。本方案设计关键仅管在电声系统设计,但设计首要条件是设定出一个良好建声环境,在这个基础上才可再进行电声设计.合理混响时间是经过厅内部各个墙面吸声材料平均吸声系数选择来实现。
混响之计算公式
T60=0.161×V/ΣSmαm
式中:V—整个大厅体积(立方米)
Sm—吸声面积(平方米)
αm—吸声系数
这个公式称为赛宾公式,经过这个公式我们能够知道混响时间和厅堂体积成正比,和厅堂总吸声量成反比。
声处理基础标准是:依据声反射原理,影响混响和音质墙面依次为天花顶棚,观众席后墙面,主席台墙面,厅内侧墙面,地面。天花顶棚又以前半区更为关键,这就是众多建声设计者会狠抓住顶棚吸声处理不放缘故。
依据这该会议室使用功效要求,对建声特征要求是很严格,建声设计则以语言扩声为主,混响时间控制在1.0秒左右为宜。这个最好混响时间是只对于中频500Hz到1000Hz而言。对于125Hz到250Hz低频混响时间往往许可比中频提升20%,甚至50%,这么能够使声音听起来浑厚温暖。 Hz到4000Hz高频因为听众和空气对高频吸声作用相当大,往往会有所下降,通常要求控制在下降10%-20%左右,对音质不会有显著影响。
2) 隔声、隔振要求
室内应有良好隔声、隔振方法,在整个声频范围内,室内建筑门窗玻璃、座椅、吊灯等设施不得有共振现象,室内不得有声聚焦、回声等声学缺点。
3) ．多功效会议室控制室要求
扩声系统关键设备均在控制室内,为使设备正常运转,操作人员有良好工作环境及进行监听和观察整个响应室,对控制室提出以下技术要求:
⑴.控制室面积不少于10平方米,高度大于3米,观视大厅一侧墙面应开左右移动式窗户。
⑵.控制室内进行监听,混响时间应小,墙面和吊顶作简易声学处理,使混响时间小于1秒。
⑶.控制室内用白炽灯照明,不使用带镇流器日光灯,以免引发干扰。
⑷.控制室内铺设架空活动地板(计算机房用成品活动地板),活动地板距混凝土地面为300mm,声控室内管线均暗敷在活动地板下。
⑸.距活动地板0.3米高度设电源插座若干。
⑹.控制室内应有空调。
⑺.设置单独弱电系统接地,接地电阻≤2Ω。
4) 供电要求:
为确保音响系统高质量运行,对扩声系统供电提出以下要求:
⑴.扩声系统供电应和灯光照明供电分开,电源要经稳压设备处理。
⑵.扩声系统供电电源变压器组应和照明、空调等大电流供电电源变压器组分开。
⑶.电力管线和音响管线应尽可能避免平行,若实在无法克服时,其间隔不得小于50cm。
良好建声环境是扩声工程成败首要条件,所以我们很期望能和装饰设计单位共同协作,相互交流配合,尽可能建造一个高质量声学环境。
3.扬声器系统设计
3.1扬声器选型
我们在扬声器选型中,打开音箱资料库,针对该系统具体情况作了仔细分析和正确和计算,最终本设计方案选择了中国著名PACRIM扬声器。其中M-15扬声器作为主扩声音箱,M-8扬声器作为补声音箱。
舞台音箱到多功效会议室后墙投射距离较远,声音到后场衰减较大,影响到音质效果。所以对于音箱要求其指向因数——Q值较高,确保音箱在很远投射距离内,直达声压级显著高于反射声。经我们充足考虑各方面因数,最终选择了中国著名PACRIMM-15扬声器作为主音箱,这是一款和椭圆波导组合在一起、特殊新型压缩驱动器,含有高输出功率、低失真度及出色高频范围。不一样于其它扬声器生产厂商,PACRIM在声学和电子设计上全部很擅长——在建造稳固、高性能、大功率音箱上有30年经验。在声学设计、单元设计、及电子音箱控制器设计上有丰富经验。
M系列是一款全新超值扩声音箱,专为会议扩声而设计,含有较低失真度。M系列音箱轻巧但坚固坚固,能够抵御恶劣环境。梯形结构设计,实现了较低回声和在低频范围声音正确度,并能够更紧凑组成阵列,得到更高输出和更宽广范围。
主扩声系统由传统左、右主扩声扬声器组成。主扩声扬声器采取M系列扬声器。本方案使用其中M-15全频音箱和M-8辅助音箱。
M-15音箱
l M-15是一款15”两分音扩声音箱;
l 系统额定功率为300瓦分值功率可达成600瓦;
l 高灵敏度:最大声压级101dB,将音乐动态表现淋漓尽致;
l 宽广频率范围:40-20kHz
l 投射角度:90度X40度,可旋转 .
l 三脚架配接器;
M-8音箱
l SVP10是一款10”两分音扩声音箱;
l 系统额定功率为200瓦分值功率可达成400瓦;
l 高灵敏度:最大声压级96dB,将音乐动态表现淋漓尽致;
l 宽广频率范围:65-20kHz
l 投射角度:60度X40度,可旋转
l 三脚架配接器
3.2扬声器部署
扬声器安装位置遵照以下几点标准:
l 对整个观众席声音均匀分布,降低”死区”。
l 音箱到覆盖区域最远处直线和座位平面夹角应大于25度。
l 避免安装结结组成因反射而劣化音色。
l 避免扬声器摆位影响座位清楚视线。
3.3 计算机模拟计算设计结果
伴随科技进步技术发展,尤其是数字技术在音频领域中得以应用,使得声信号统计、传输和重放音质有了很大改善。可是,决定音质好坏不仅和设备相关,还和声学环境和人耳听觉特征相关。在一样设备条件下后者显得更为关键。
所以音响系统设计根本问题是声学问题,不是简单设备选型和组套,厅堂最终音质效果是电声和建声综合设计效果表现,扩声系统设计首先要研究指定空间声场,这一点很关键。只有对要设计厅堂声场有深入了解,并进行仔细研究以后,进而对厅堂进行建声设计、处理和电声系统设计,并使二者完美结合,才能给出正确”设计”,并取得最好音响效果。
依据以上要求,我们仔细审阅了土建图纸,对全部厅堂建声进行了仔细分析,将建筑声学相关特征和电声作为”一体”进行综合设计考虑,采取计算机辅助设计(设计软件为最新EASE 3.0版本软件)对声场进行声学设计。EASE(Electo Acoustic Simulator for Engieer)软件是一款计算机辅助设计声学软件,在国际上得到最广泛认可,含有很好可信度。假如我们依据厅堂长宽高尺寸建立好一个场地模型,再输入相关墙面吸音量和扬声器数据,EASE软件可计算出声场声学参数,并用图表形式表示出来,其计算数据和最终电声实测结果比较,误差可控制在1dB以内,对工程设计含有很好指导性,这在以往工程中得到广泛验证。所以,我们设计也采取现在使用最广泛EASE3.0版原来验证。
我们先将全部房间数据输入电脑,包含:
l 建筑体型形状;(关系到声学缺点产生,反射声分布)
l 房间容积;(确定房间常数、混响时间)
l 室内墙面、顶棚、地板、座椅等材料吸声系数;
l 扬声器型号和位置。
在计算机上建立了和建筑实体相同立体模型(如后面章节图)。计算机可计算出声场各关键频点声压级分布情况、厅堂混响时间、语言清楚度情况……(详见附件<EASE声场分析图>)
4.其它音频设备
4.1 调音台
调音台是整个音响系统枢纽,也是音频处理系统关键之一。调音台是整个音响系统枢纽,也是音频处理系统关键。全部音源信号,全部接入调音台,经过处理以后再送出给数字音频处理器,经功放放大后给音箱扩声。另当地音频信号能够经过调音台编组输出给电视会议系统传输给远端。
我们选择著名英国Soundcraft(声艺)调音台。
Soundcraft M8调音台技术规格:
l 6路单声道输入
l 2路立体声输入
l 2路编组输出
l 单声道3段均衡,中频均衡点可调,调整范围100Hz-8KHz,立体声通道4段均衡
l 单声道通道有18dB/oct,75Hz低切滤波器
l 编组输出通道有”气氛”均衡控制
l 经久耐用、手感平滑60mm对数千衰减推子
l 主通道平衡XLR及1/4"插口输出
l 可上机柜.
4.2功率放大器
MELNG CA
立体声8Ω 2×300W
立体声4Ω 2×500W
桥 接8Ω 800W
频率响应 10Hz～50kHz
输入阻抗(平衡/非平衡) 20kΩ/10kΩ
阻尼系数 >700
体积 482×150×485
重量 23kg
功率放大器MELNG CA
l 考究精巧六级共模电路设计、
l 信号处理细致逼真、独特大电流技术、在重负载时声音表现自如。
l 优异大电流软开启及独创数字化时序开启技术,提升了功效可靠性。
l 特殊浮动功率叠加技术使供电电压降底,大功率工作时可靠性增加。
l 超底输出内阻,使2-8欧任何负载全部能取得良好功率匹配。
l 大电流环行变压器使2-4Ω负载输出功率更高,噪音更低。
l 变压器过热保护,确保功放过载不损害电源。
l XLR和1/4TRS复合式平衡输入端子,
l 接线柱及4PSpeakon输出端子。
l 信号和消波发光LED指示灯可监视功放工作状态。
l 多重合加综合保护电路包含DC(直流)
l 亚音频、过流、过压、过热、动态自动限幅保护,使功放工作正常稳定
MELNG CA系列专业功放技术性能规格
立体声8Ω 2×550W
立体声4Ω 2×900W
桥 接8Ω1500W
频率响应 10Hz～50kHz
输入阻抗(平衡/非平衡) 20kΩ/10kΩ
阻尼系数 >700
体积 482×150×485
重量 26kg
1kHz0.1％THD
输入灵敏度 在1kHz,4Ω额定输出时 0dBu(775mV)
电压增益 在1kHz,4Ω额定输出时 26dB
总谐波失真(THD) <0.1％
通道分离度 在1kHz,8Ω额定输出时 >70dB
频率响应 在1W输出,±1.5dB时 10Hz~50kHz
输入阻抗 平衡/不平衡 20KΩ/10kΩ
阻尼系数 10HZ-400HZ >700
转换速率 25V/μs 27V/μs 30V/μs
信号／噪声比 A计权 >90dB >95dB >100dB
指示灯 电源:高亮蓝色LED信号:黄绿色LED(每声道4个)
削波:红色LED(每声道1个)保护:红色LED
连接端子 输入端子:XLR和1／4"TRS复合式平衡输入端子
输出端子:防碰撞接线柱和4PSpeakon锁定式插孔XLR平衡式信号输出端子
保护电路 开机延时保护,短路保护、过热保护、次声频和直流保护
信号输入突变保护电路、动态自动限幅
散热方法 轴承风扇,气流由前至后经过散热片
电源规格 100V,120V,220VAC,50-60Hz(工厂按要求配制)
体积 宽度x高度x深度(mm) 482x150x485
净重 23kg 26kg 28kg

4.3专业图示均衡器
产品介绍
专业图示均衡器
PRS-1231
高性能、高质量、高稳定性图示均衡器,它性能超卓,操作方便,适适用于录音棚,会议厅,实况演出,大型工程等对系统指标有较高要求环境。
PRS-1231NR
3U长冲程、精密调整超宁静均衡器本身已经是一个专业广播级器材。技术指标和音质完全能够和任何广播级设备媲美。适适用于广播电台,录音棚,大型工程,实况演出等,对系统指标要求严格环境。
特点:
1. 创新恒定Q值设计
2. 极低线性失真
3. 采取输出音频变压器
4. 2U/3U标准机架箱,45mm长距离推杆
5. 平衡式XLR和Erop-style插座
6. 7段信号指示灯
7. 正确调频点,误差小于5％
8. 极低本底噪音(信噪比高达112dB)
技术指标
型号: PRS-1231 / PRS-1231NR
输入:
连接头:1/4寸TRS,母,XLR(2脚为为线)
类型: 电子式平衡/不平衡, 带RF滤波
阻抗: 平衡式,40kΩ 不平衡式,20kΩ
最大输出电平: >+21dBu,平衡式或不平衡式
CMRR: >40dB,经典值>55dB(1kHz)
连接头: 1/4寸TRS,公,XLR (2脚为火线)
输出:
类型: 阻抗平衡/不平衡式,带RF滤波
阻抗: 平衡式,200Ω;不平衡式,100Ω
最大输
出电平: >+21dBu,平衡式/不平衡式 (负载为2kΩ或更大)
型号:PRS-1231 / PRS-1231NR
系统指标:
带宽: 20Hz20Hz,+/-0.5dB
信噪比: >102dB,不计权,+4dBu, 22kHz带宽
动态范围: >120dB,不计权 总谐波失真
+噪音:<0.04%,通常在+4dBu,
1kHz时,只有0.02%
通道隔离度: <-80dB ,20Hz
降噪量: 20dB范围
4.4 FBX-2420反馈抑制器

FBX功力
　　采取SMART Filter技术FBX功力在于是在节目演出期间,而不是在系统调整期间控制反馈能力。假如在极关键演出瞬间,大型独凑演出中间或刚好在尊敬领导开始演讲时发生反馈,要把一个抑制反馈滤波器无声地调整到反馈频率上是很困难。
　　幸亏FBX作为一个很优异自动参数调整装置,它测试装置和滤波器能够自动寻求反馈频率、正确地调整滤波器位置、建立一个带宽极窄、吸收深度足够滤波器,从而自动地消除烦恼啸叫声。FBX全部是自动调整,它调整速度比任何其它方法愈加快。
　　怎样进行?首先要考虑是反馈控制滤波器品质。滤波器品质能够用它调整速度、精度、分辨率和声音一致性来衡量。
速度:在全新FBX 2400中运行SMART Filter算法数字信号处理器速度优势显著超出全部其它自动反馈控制器,提升了系统调整速度,可在不到30秒时间内完成FBX多种参数自动调整。演出期间,24bitFBX会连续监视反馈,决不许可它破坏演出。滤波器几乎可被立即设置(1KHz频率在0.4秒之内)。
　　消除反馈速度可用反馈信号振幅衰减时间来说明。上面图说明竞争者消除反馈速度,注意,图中消除反馈反应时间更长。下图说明FBX愈加快消除反馈时间。
精度:
　　是音乐信号还是反馈信号呢?这是反馈控制器最难回复问题。错误判定意味着浪费滤波器(降低系统增益)和产生无须要”孔汩”声。FBX杰出性能总是能正确地判定。新SMART Filter技术使它更为出色。不复杂反馈控制器把滤波器置于部分大声音位置上,即使是音乐节目也是如此。可是,FBX使用专利技术能够分析节目标谐波分量,因为谐波分量上反馈是低,而音乐和语言节目全部包含丰富谐波分量,所以FBX能够正确回复是音乐还是反馈问题。
分辨率:这是一个大问题,现在我们知道反馈是一个偶然事件,我们需要正确地瞄准它。很多反馈控制器把滤波器通常调到反馈频率周围,然后依靠增加滤波器带宽,直至消除反馈。FBX采取了一个更复杂处理方法。它把滤波器中心频率正确调到反馈频率上。这个唯一1Hz解析度,使FBX用比1/3倍频程图示均衡器带宽窄10倍极窄带宽滤波器控制反馈。反馈频率是一个单音频率,意味着在音频谱范围内几乎在 0个位置上全部可能会发生反馈。能够看到使用一台低分辨率反馈控制器就像用一支猎枪射击飞行 中飞机,你可能最终能打下来,可是需要花费更多子弹,而且会造成很多损坏。
　　显然,FBX 2400用1Hz分辨率正确地选择滤波器位置,意味着每次它可在单音反馈频率上直接相遇。
滤波器质量:
　　真正恒定Q值滤波器,在任何吸收深度可维持-3dB功率点恒定带宽。赛宾使用这种最严格主法计算滤波器带宽。
　　声音一致性:赛宾对数字滤波器创新处理是工业系统中独一无二创举,提供数字滤波器数量恰好使声音更佳,含有更小相位失真和平滑频率响应。赛宾滤波器在全部吸收深度上维持声音一致性,提供真正恒定Q值特征。
FBX 2400工程技术规格
l 滤波器:每通道12个独立数字陷波滤波器,从40Hz~20kHz自动控制　
l 滤波器带宽:用户能够控制,或是1/10倍频程,或是1/5倍频程,恒定Q值,分辨率1Hz
l 寻求和消除反馈需要时间:0.4秒,经典值1kHz
l 每通道活动滤波器和固定滤波器数量:用户可选择,最终配置储存在存放器中活动滤波器计时器:活动滤波器释放时间为1,5,30或60分钟
l 输入/输出:输入/输出最大信号电平:平衡输入/输+27dBV,峰值,不平衡+21dBV,
l 峰值:输出驱动:单元接要求实施驱动一个>600Ω负载
l 输入阻抗:平衡或不平衡输入阻抗>40KΩ,2脚高电平
l 输出阻抗:平衡或不平衡输出阻抗150Ω,2脚高电平
l 傍通:真正电源关断傍通
l 峰值空间:通常4dBV平衡输入,最大峰值为+23dB
l I/C连接器:XLR-3和1/4″TRS
l 特征:频率响应:20Hz~20kHz,±0.3dB
l 增益匹配:±0.2dB
l 频谱改变:+025dB,20Hz~20kHz
l 信/噪—动态范围:>100dB
l 总谐波失真:0.005%,1kHz;20Hz~10kH,<0.01%
l 10kHz~20kHz,<0.025%;动态范围:>105dB
l 电源:115V,AC:100V~130V,50~60Hz
l 230V,AC:200V~240V,50~60Hz
l 保险丝:115V,AC:0.1A,10W,0.16A块速熔断保险丝
l 230V,AC:0.06A,10W,0.16A块速熔断保险丝
l 重量:3.6㎏
l 体积:IU机柜,48.3x4.5x15.9㎝
l 工作温度:安全工作温度:-1.5~+50℃s
采取SMART Filter技术新奇FBX反馈抑制器
l SMART Filter技术
l 超高速自动反馈控制
l 以1Hz分辨率设置滤波器
l 提供更大反馈前增益(经典值为提升6~9dB)
l 24bit数字解析度
l 三种颜色LED滤波器显示
l 每个通道设有12个滤波器
4.5、SHURE SLX系列无线话筒
无线话筒是现在舞台演出时使用频率最高话筒,我们配置了SHURESLX系列无线话筒。该话筒系统工作在UHF频段,可20套同时使用,发射机工作范围100米,并有自动静噪开关门设计。SLX24/58手持话筒采取分集接收技术,无盲区死角;自动扫描空置通道,并快速设置;LCD显示确定RF接收和电平大小。话筒采取标准专业话筒SHURE SM58型话筒,最大发射功率30mW,利用2节AA电池,可提供多达8小时工作时间。为适应演讲讲话灵活性,在多功效会议室配置了一套SLX24/58无线话筒。
SHURE SM58话筒
美国SHURE企业SM系列话筒产品SM58。含有优异性能价格比,质优价廉,用途广泛,音响效果在任何情况下全部很出色;SM58综合了其它话筒特征和特色,是SHURE话筒标志产品;音色丰满、自然、清澈。含有优良轴线外排斥特征,极高无回输增益,无反馈和失真。次低音增加一丝温暖音色,中频段稍微提升,即始不使即使不用均衡器,也能使扩声系统音响效果极佳。
技数指标:
l 开路灵敏度:2.3 m V
l 轴线外排斥:>25dB
l 频响:50HZ—16KHZ
l 输出阻抗:250欧
l 最大声压级:140dB
4.6 PRS-1820电源时序器
最新PRS-1820是一台智能化电源管理时序器。自动适时监控电源电压和系统工作电流,当达成危险程度,会发出警报。PSC801Ⅱ能够提供高达每路20安培,含有多台联机功效,让你控制整个系统电源管理随心所欲。
4.7 音源
配置了DVD机,录像机,可适应多个方法录放音。
4.8 监听系统
AKG/奥地利141监听耳机和WHARFEDALE监听音箱方便调控者在音响机房操作。
5.会议系统
系统总体方案
5.1. 系统方案实现功效
n 实现会议讨论讲话功效,和会代表按下讲话键便能够讲话
n 由主机设置话筒开启数量和开启模式来控制会议秩序
n 主席单元可同意或否决代表单元讲话申请
n 讲话者声音可经过内置扬声器传输
n 含有各语种音频独立输出接口
n 音频输入／输出接口和MIC接口,可连接会场扩声设备及录音设备
n 系统标准主机最多可连接64台单元,经过扩展口可增加扩展单元,可实现会议单元无限扩展连接
n 可设置摄像头自动跟踪,实现联动功效
n 可和CREATOR中央控制系统结合,由中控系统统一控制、管理,缔造完美会议室系统方案
n 配合电话耦合器可进行远程电话会议
n 灵活搭配,讨论讲话+视像跟踪会议系统;取消视像跟踪部分配置即为独立讨论讲话+同声传译会议系统;也可取消同声传译和视像跟踪部分配置作为独立讨论讲话会议系统
n 经过软件可实现功效:
u 各单元话筒全方面管理
u 设置会议讲话模式
u 设置会议单元讲话时间
u 编辑CR主席机液晶触摸屏显示信息和控制功效
u 进行语种通道分配
u 控制摄像机动作,预设跟踪点
5.2. 中央控制设备—会议系统主机CR-M3101A.
………………………..……..前面板
………………………..………后面板
5.3 功效描述
n 集会议讨论、同声传译、投票表决、摄像跟踪于一体
n 系统主机最多可连接64台会议单元,经过扩展口级联,会议单元可无限扩展连接
n "手拉手"电缆串接模式,便于安装和维护
n 接入CR 主席机实现系统信息查询和系统功效控制、管理
n 含有音频输入接口及手持麦克风输入接口,并具电平调整
n 含有多组原音通道输出,可连接PA功放对讲话者讲话进行放大输出,也可连接卡座进行录音
n 讲话人数限制功效:经过主机前面板操作菜单可自由设置
n 优异先出功效:除主席单元外,经过前面板菜单操作设置同时讲话单元数量,后打开会自动将之前已经打开讲话单元关闭
n 配合电话耦合器能够进行远程电话会议
n 配合摄像跟踪系统视频切换主机可实现视像自动跟踪功效
n 投票表决功效及数据管理
n 代表单元由主机供电,输出电压为直流24V,属安全范围内
n 主机外壳采取金属材料,线路和外壳全部加强了和地线连接,确保含有可抗静电8000V能力
n 采取数字化技术设计,符合CE及IE60914国际标准
n 主机可安装在19英寸标准机柜上,便于摆放及设备维护
5.4 电脑管理软件功效
u 会议讲话模式管理:
u 讲话人数限制功效
u 优异先出功效:设定能够同时打开讲话单元数量,后打开会自动将之前已经打开讲话单元关闭
u 指定讲话模式:会议主席或管理员指定讲话人时,直接经过管理软件界面打开其对应讲话单元
u 申请讲话模式:和会人员按底座上按钮来申请讲话,由会议主席或管理员经过管理软件界面打开其对应讲话单元。申请人再按一下按钮即可取消自己申请
u 不可撤消式申请模式:和会人员按底座上按钮来申请讲话,由会议主席或管理员经过管理软件界面打开其对应讲话单元。申请人不可撤消申请
u 单元定时讲话和讲话时间限制:由管理软件统一安排各单元讲话次序及讲话时间
u 讲话单元管理
u 任意单元开关
u 查询讲话单元动作信息
u 指定话筒联锁状态
u 投票表决功效及数据管理
u 可选择记名或不记名投票
u 系统支持第一次表决有效或最终一次表决有效计票方法
u 表决结果能够根据”实际参与人数”或”应参与人数”计算
u 表决经过率可自由设置
u 系统能够在10秒内统计表决结果,可选择多个结果显示方法如数据列表、柱状或饼状等
u 表决结果能够在大厅显示器上和会议单元LCD屏上显示出来
u 表决结果不可修改,但能够重新进行表决,表决结果能够打印出来或储存在电脑里
u 视像自动跟踪功效控制
u 摄像机调试和预置位设置
u 摄像机信号切换操作
5.5. 技术参数
电源 AC 100—240V (50/60Hz)
静态功耗 10W
最大功率 150W
输出功率 ≤36W/24V
音频输出 阻抗: 10 KΩ 方法:非平衡
话筒输入 10KΩ, 60dB,非平衡
频率响应 60 Hz—8 kHz
信噪比(S/N) > 80dB
谐波失真 < 0.5%
过载波失真 < 1%
串音衰减(1kHz) > 80 dB
外形尺寸 430L x 275W x 90H (mm)
重量 7.2KG
颜色 黑色

5.6. 设备连接

5.7 会议讲话单元—讨论讲话会议系统便携式讲话单元CR-M310* 系列

—CR-M3102B便携式主席单元 —CR-M3104便携式代表单元

5.8. 功效描述
n 集讲话功效、同声传译和投票表决功效于一体
n 配置CR-M3101系统主机,最多可连接64台会议单元
n 添加扩展模块,会议单元可无限扩展连接
n 单元按键可用于麦克风开关、个人签到和投票表决
n 会议单元能够经过选择语种通道可收听多个语言
n 单元含有内置扬声器,音质清楚,并含有音量调整旋钮
n 两个耳机接口,并可自由调整音量
n 高指向性话筒并带有讲话指示灯圈(红色)
n 含有啸叫抑制功效,当话筒打开时,内置扬声器会自动关闭,预防声音回输
n 主席单元不受讲话人数限制控制
n 主席单元含有全权控制会议秩序优先功效
n 主席单元连接位置不受限制,可串联在线路任意位置
n 副主席单元除含有代表单元功效外,还能够任意开／关本单元麦克风而不受主席单元控制
n 配合摄像机自动跟踪系统可实现视像和会议单元自动跟踪
n 讲话人数限制功效:经过主机前面板菜单操作自由设置
n 优异先出功效:除主席单元外,经过前面板菜单操作设置同时讲话单元数量,后打开会自动将之前已经打开讲话单元关闭
n "手拉手"电缆串接模式,便于安装和维护
n 单元为无源设备,由系统主机供电。输入电压为24V,属安全范围
n 单元自带2米13芯连线,线材采取全线铝箔＋水线屏蔽,大大降低强电磁波对线材干扰
n 单元含有13P-DIN插座用于系统连接
n 全新数字化技术设计,符合CE及IEC60914国际标准
n 单元可固定也可活动安装
5.2.8.1 电脑管理软件功效:
u 会议讲话模式管理:
l 讲话人数限制功效
l 优异先出功效:设定能够同时打开讲话单元数量,后打开会自动将之前已经打开讲话单元关闭
l 指定讲话模式:会议主席或管理员指定讲话人时,直接经过管理软件界面打开其对应讲话单元
l 申请讲话模式:和会人员按底座上按钮来申请讲话,由会议主席或管理员经过管理软件界面打开其对应讲话单元。申请人再按一下按钮即可取消自己申请
l 不可撤消式申请模式:和会人员按底座上按钮来申请讲话,由会议主席或管理员经过管理软件界面打开其对应讲话单元。申请人不可撤消申请
l 单元定时讲话和讲话时间限制:由管理软件统一安排各单元讲话次序及讲话时间
u 讲话单元管理
l 任意单元开关
l 查询讲话单元动作信息
l 指定话筒联锁状态
u 投票表决功效及数据管理
l 可选择记名或不记名投票
l 系统支持第一次表决有效或最终一次表决有效计票方法
l 表决结果能够根据”实际参与人数”或”应参与人数”计算
l 表决经过率可自由设置
l 系统能够在10秒内统计表决结果,可选择多个结果显示方法如数据列表、柱状或饼状等
l 表决结果能够在大厅显示器上和会议单元LCD屏上显示出来
l 表决结果不可修改,但能够重新进行表决,表决结果能够打印出来或储存在电脑里
u 视像自动跟踪功效控制
l 摄像机调试和预置位设置
l 摄像机信号切换操作
5.9 技术参数
电源

DC24V(主机供电)
单元接口

DIN 13P专用接口
功率消耗

3W
耳机输出

9dBu,8—32Ω,3.5mm微型插口
扬声器功率

1.2W
传声器类型

电容式膜片
指向特征

心型
信噪比(S/N)

> 80dB
串扰衰减

> 80dB
失真

0.10%
频率响应

60—8KHz
等效噪声

≈20dB SPL
最大SPL

105dB(3%门限)
灵敏度

-22dBv/Pa
尺 寸

158L x 140W x 70H (mm)不含话筒长度
重 量

0.82KG
颜 色

灰色

第三章 中央控制系统
中央控制系统
3.1中央集成控制系统概述
中央控制设备(Center Control Unit)是会议系统关键。它能够独立操作,实现自动化控制,也能够由工作人员经过一个简单直观操作平台,实现更复杂管理。
伴随科技不停进步,广大用户对多种多功效会议室、学术交流中心、培训中心、多媒体教室、监控中心提出了越来越高要求;多种优异音视频设备、电子设备等被很多高要求用户所采取,以期达成理想效果。可是伴随设备数量增加,遥控器会越来越多,控制方法也会越来越多,叫人无所适从;同时对于环境控制,极难依据需要立即改变以达成理想效果。
全自动智能化设备中央集成控制系统可经过触摸式有线/无线液晶显示控制屏对几乎全部电气设备进行控制。可经过一个带视频监视触摸屏控制厅内全部电子器材,包含投影机、屏幕升降、影音设备、信号切换,和会场内灯光照明、系统调光、音量调整等。简单明确汉字界面,只需用手轻触触摸屏上对应界面,系统就会自动帮你实现你所想做功效,它不仅能控制DVD、录像播放、快进、快倒、暂停、选曲等功效,而且能够控制投影机开关、信号切换,还有屏幕上升、下降,白炽灯调整、日光灯开关等等功效,免去了复杂而数量繁多遥控器。
3.2中央集成控制选型
中央集成控制系统关键有三种产品,中国CREATOR(快捷)、美国CRESTRON(快思聪)和AMX。
CRESTRON和AMX作为进口美国品牌,在技术上含有一定优势。毕竟,在电子工业尤其是中控行业里,相对中国来说,美国最少早起步50年,而在中国,中控行业也是近几年才新兴起产业,在技术含量及技术成熟程度方面对有所逊色。但进口中控最大缺点就是价格昂贵,且其售后服务网络微弱,产品一旦发生故障,返修周期相当长。而CREATOR(快捷)作为中国中控行业绞绞者,价格和国情相适应,技术含量及技术成熟程度在中国可谓首屈一指,相对于CRESTRON和AMX来说大有以后追上势头,再加上完善售后服务网络,经销商和代理商遍布全国各
