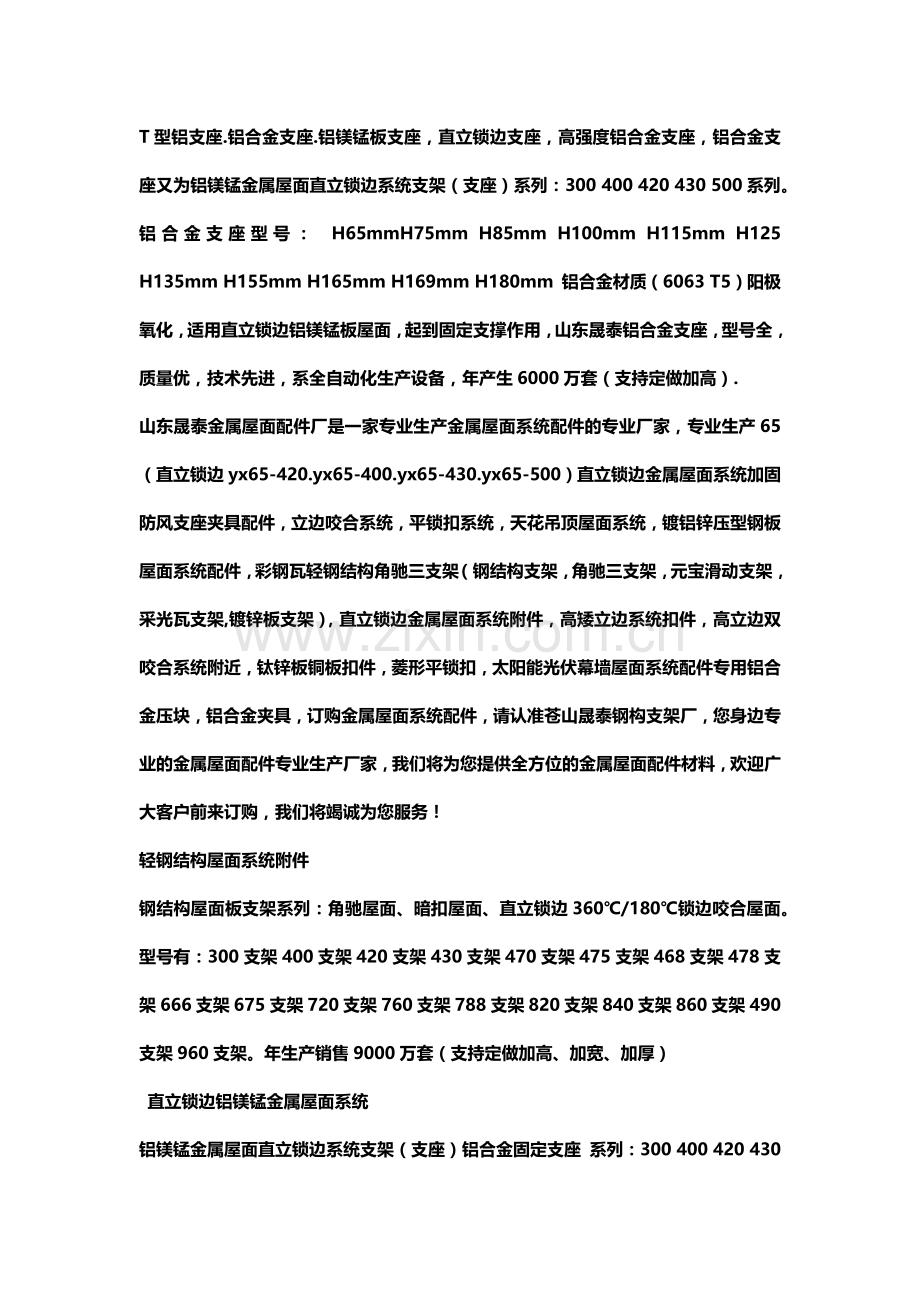

T型铝支座.铝合金支座.铝镁锰板支座，直立锁边支座，高强度铝合金支座，铝合金支座又为铝镁锰金属屋面直立锁边系统支架（支座）系列：300 400 420 430 500系列。铝合金支座型号： H65mmH75mm H85mm H100mm H115mm H125 H135mm H155mm H165mm H169mm H180mm 铝合金材质（6063 T5）阳极氧化，适用直立锁边铝镁锰板屋面，起到固定支撑作用，山东晟泰铝合金支座，型号全，质量优，技术先进，系全自动化生产设备，年产生6000万套（支持定做加高）.
山东晟泰金属屋面配件厂是一家专业生产金属屋面系统配件的专业厂家，专业生产65（直立锁边yx65-420.yx65-400.yx65-430.yx65-500）直立锁边金属屋面系统加固防风支座夹具配件，立边咬合系统，平锁扣系统，天花吊顶屋面系统，镀铝锌压型钢板屋面系统配件，彩钢瓦轻钢结构角驰三支架（钢结构支架，角驰三支架，元宝滑动支架，采光瓦支架,镀锌板支架），直立锁边金属屋面系统附件，高矮立边系统扣件，高立边双咬合系统附近，钛锌板铜板扣件，菱形平锁扣，太阳能光伏幕墙屋面系统配件专用铝合金压块，铝合金夹具，订购金属屋面系统配件，请认准苍山晟泰钢构支架厂，您身边专业的金属屋面配件专业生产厂家，我们将为您提供全方位的金属屋面配件材料，欢迎广大客户前来订购，我们将竭诚为您服务！
轻钢结构屋面系统附件
钢结构屋面板支架系列：角驰屋面、暗扣屋面、直立锁边360℃/180℃锁边咬合屋面。型号有：300支架400支架420支架430支架470支架475支架468支架478支架666支架675支架720支架760支架788支架820支架840支架860支架490支架960支架。年生产销售9000万套（支持定做加高、加宽、加厚）
直立锁边铝镁锰金属屋面系统

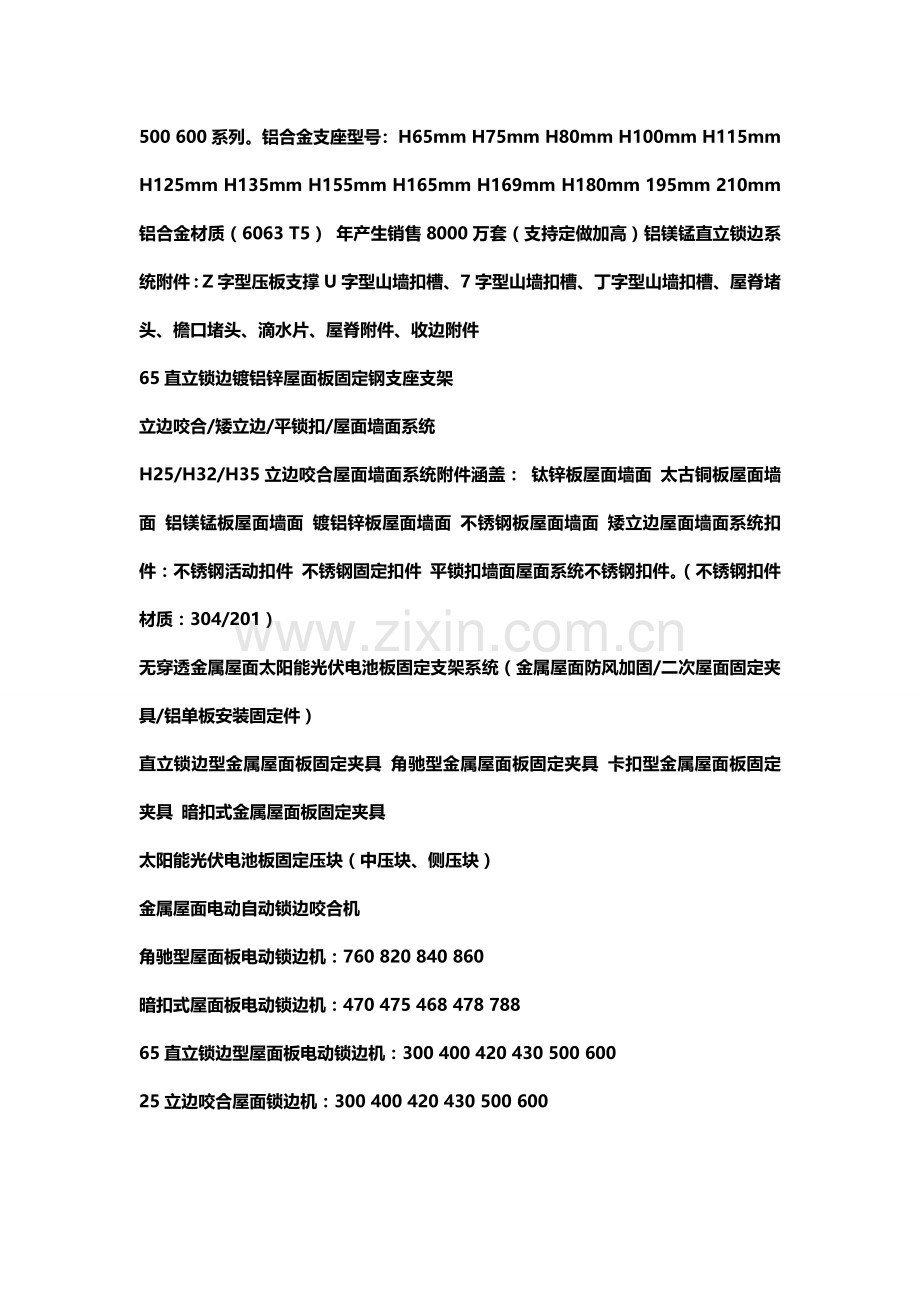

铝镁锰金属屋面直立锁边系统支架（支座）铝合金固定支座 系列：300 400 420 430 500 600系列。铝合金支座型号： H65mm H75mm H80mm H100mm H115mm H125mm H135mm H155mm H165mm H169mm H180mm 195mm 210mm 铝合金材质（6063 T5） 年产生销售8000万套（支持定做加高）铝镁锰直立锁边系统附件：Z字型压板支撑U字型山墙扣槽、7字型山墙扣槽、丁字型山墙扣槽、屋脊堵头、檐口堵头、滴水片、屋脊附件、收边附件
65直立锁边镀铝锌屋面板固定钢支座支架
立边咬合/矮立边/平锁扣/屋面墙面系统
H25/H32/H35立边咬合屋面墙面系统附件涵盖： 钛锌板屋面墙面 太古铜板屋面墙面 铝镁锰板屋面墙面 镀铝锌板屋面墙面 不锈钢板屋面墙面 矮立边屋面墙面系统扣件：不锈钢活动扣件 不锈钢固定扣件 平锁扣墙面屋面系统不锈钢扣件。（不锈钢扣件材质：304/201）
无穿透金属屋面太阳能光伏电池板固定支架系统（金属屋面防风加固/二次屋面固定夹具/铝单板安装固定件）
直立锁边型金属屋面板固定夹具 角驰型金属屋面板固定夹具 卡扣型金属屋面板固定夹具 暗扣式金属屋面板固定夹具
太阳能光伏电池板固定压块（中压块、侧压块）
金属屋面电动自动锁边咬合机
角驰型屋面板电动锁边机：760 820 840 860
暗扣式屋面板电动锁边机：470 475 468 478 788
65直立锁边型屋面板电动锁边机：300 400 420 430 500 600
25立边咬合屋面锁边机：300 400 420 430 500 600

公司规模：中国最专业的金属屋面配件生产厂家，占地20000平方。
负责人：陈新磊（销售副总）
通讯：15094727871
附件：七、屋面系统分析及主要材料的选用及特点说明:
V级
雨水渗漏性能 固定部位 1600 KN/M2
可开启部位 350 KN/M2
空气渗透性能 固定部位 0.01 (m3/m.h)
可开启部位 0.5 (m3/m.h)
保温性能 2 (w/m3/k)
隔声性能 35 dB
耐冲击性能 210 (N.m/s)
平面外变形性能 1/150
★ HVS65/415型屋面系统系列板型介绍

型 号
覆盖宽度
(mm)
展开宽度
(mm)
重量(kg/m)
0.8mm
0.9mm
1.0mm
1.2mm
HVS-65/415
415
600
1.52
1.71
1.9
2.3

型 号
厚 度
(mm)
截面积
(mm2)
惯性矩Ix(mm4)
抵抗矩Wx1(mm3)
抵抗矩Wx2(mm3)
Z0
HVS-65/415
0.9
550
295586
19700
5200
15
（ST铝合金支座选用表）:

高强铝合金支座

HVS铝合金屋面板

冷凝垫

类 型
H （mm）
H1 （mm）
H2(保温棉厚度)
ST50
105
45
50
ST75
130
70
75
ST100
155
95
100
ST150
200
145
150

本屋面板先进的板型设计,可自然弯曲或制作加工成双曲、穹拱曲及扇形屋面等复杂造形满足建筑造形的要

自然弯曲的最小半径:

板 型
板厚（mm）
建议檩距L(m)
正弯R(m)
反弯R(m)
HVS-65/415

0.8
1.5
36
40
0.9
1.6
40
45
1.0
1.8
48
50
1.2
2.0
55
60

预弯的最小半径:

板 型
板厚（mm）
最小板长b(m)
正弯R(m)
反弯R(m)
HVS-65/415

0.8
1.5
8.0
18
0.9
1.5
7.0
16
1.0
1.5
3.0
12
1.2
1.5
2.5
16

该屋面板系统除上述先进的板型设计外还具有非常完善的配件系统来保证HVS屋面的优秀的的性能。

配 件
应 用 示 意

防冷凝塑料支座垫

发泡乳胶屋面端头密封件

铝合金脊位密封板

发泡乳胶密封件

HVS屋面板通常应用在一些坡度方向较长的屋面，由屋面热膨胀比较大，大约是钢屋面板的两倍，所以为了避免热膨胀引起屋面板下滑而在一些位置设置“固定点”。
屋面板系统材料的选用
HVS系列屋面板一般采用3004系列铝镁-锰合金，主要成份为铝还有少量的镁、锰、硅的化学成份，该类铝合金且有强度高、 自重轻、化学性能相对稳定不会锈蚀的特点。
铝镁-锰合金板基板性能：
合金型号
抗拉强度
(N/mm2)
屈服强度
(N/mm2)
延伸率%
折弯内侧半径(厚度2mm)
AA3004H44
210-265
180
>4
R=2mm×2.0
AA3005H44
165-215
135
>3
R=2mm×1.5
△化学成份:
化学成份
(%)
硅
铁
铜
锰
镁
铬
锌
钛
锰+铬
其它
铝
最 少
最 大
0.4
0.4
0.1
0.5
2.6
3.6
0.3
0.2
0.15
0.1-0.6
0.15
剩余
△ 典型物理特性：
1、密度（g/cm3） 2.67
2、熔点（OC） 590-645
3、线性膨胀系数(0-100 OC)－OC-1×106 23.8
4、弹性模量 70000
5、液体容量比 0.33
6、热传导率（0/H38硬度） 132
7、电阻率（20oC-μcm） 0/H34硬度 5.3
8、比热(0-100 OC)J/kg OC 945
9、屈服强度 ≥150MPa
10、抗拉强度 ≥180Mpa
11、金属延伸率 ≥4%
HVS铝合金屋面热膨胀估计值：
表面类型
达到温度
每米的热膨胀值
捶纹/光面
40oC-40oC
1.0mm
浅 色
40oC-40oC
1.0mm
深 色
70oC-80oC
1.5mm
伸缩固定方式表：
1#固定点：铝拉铆钉固定

2#固定点：不锈钢螺栓固定

铝镁-锰合金板还具有良好的抗腐蚀各良好的可焊性能,由于建筑屋面暴露在大自然中,为了进一步提高耐侯性和彩色效果,铝合金在加工过和中,板面进行涂层处理，本工程屋面板外涂氟碳烤漆涂层。HV60/450型屋面系统系列板型介绍
金属压型屋面板从连接方式来分一般有螺钉暴露和螺钉隐藏式两类。螺钉暴露式由于暴露的螺钉破坏了屋面的整体性，且随着金属屋面板的热胀冷缩，螺孔易变大，容易漏水，且暴露螺钉的使用寿命普遍较短，故不宜采用。螺钉隐藏式（暗扣式）彻底解决了屋面外露引起的漏水问题。该系统能随屋面板的热胀冷缩进行微调，同时不免于被撕破。
波高60mm，厚度0.5mm的HV-450型 直立缝暗扣咬合式的压型钢板是目前市场上最先进的、最受用户欢迎的优质屋面板产品之一。它通过其特有的固定支座连接，使屋面板在热胀冷缩由原来的沿板长向自由伸缩变为纵横双向自由伸缩，更有效的控制变形。并且镀铝锌彩板还具有耐大气候，耐腐蚀性能好，热反射量大，可适当弯圆等优点。具体支座配件和屋面板断面图如下：

H

HV-450固定支座 HV-450固定支座彩钢配件

板型：HV-450暗扣式螺钉隐藏彩板端面图
屋面板系统材料的选用
△ 典型物理特性：
1、 屈服强度大于550Mpa，
2、 镀铝锌合金为55%铝、43.5%锌、1.5%硅。
3、 厚度 0.5mm
4、双面镀铝锌量 ≥150g/m2。
5、室外条件下抗紫外线、抗褪色、抗老化能力不小于15年。
★ 铝镁锰平板系列板型介绍
一般建筑物外表面装饰选用铝塑板，其缺点是不耐久；选用纯铝板，其缺点是强度不高；而铝镁锰合金板弥补了以上缺点，并具有良好的可加工性。根据板宽要求，加工成型后板宽在300-600mm之间，厚度为2.5mm。
屋面板系统材料的选用
△ 典型物理特性：
1、铝锰合金板合金为 H42
2、合金成分 AA5754
3、屈服强度 ≥180MPa
4、抗拉强度 ≥260Mpa
5、金属延伸率 ≥6%
★ HV-200屋面内层基板介绍：
本工程屋面底板采用0.5mm厚HV-200镀铝锌穿孔压型钢板作为屋面基层钢板（板型如下）：

该板型具有利用面积大,经济实用，有较好的可弯弧性, 板型线条轻巧流敞，美学效果显著，可任意横竖装,安装方便。
屋面板系统材料的选用
△ 典型物理特性：
1、 镀铝锌合金为55%铝、43.5%锌、1.5%硅，
2、 两面进行氟碳处理，背衬吸音膜。
3、 厚度 0.5mm
4、 屈服强度 ≥500Mpa
5、 双面镀铝锌量 ≥150g/m2。
6、 穿孔率 25%
